Sensor de Pressão IFM PI1715 - Display e IO-Link

Pré-visualizar: PI1715 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 6 bar, Display, IO-Link

PI1715 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 6 bar, Display, IO-Link

Imagem meramente ilustrativa

R$ 6.954,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1715
EAN: 4021179319454
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PI1715 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 6 bar, Display, IO-Link"

Destaques do Produto

Faixa de medição

-1...6 bar

Conexão de processo

G 1 externa, Aseptoflex Vario

Saída analógica

4...20 mA, invertível e com escala ajustável

Comunicação

IO-Link 1.1 (COM2, 38,4 kBaud)

Conexão elétrica

M12, 4 pinos, codificação A

Temperatura do fluido

-25...150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

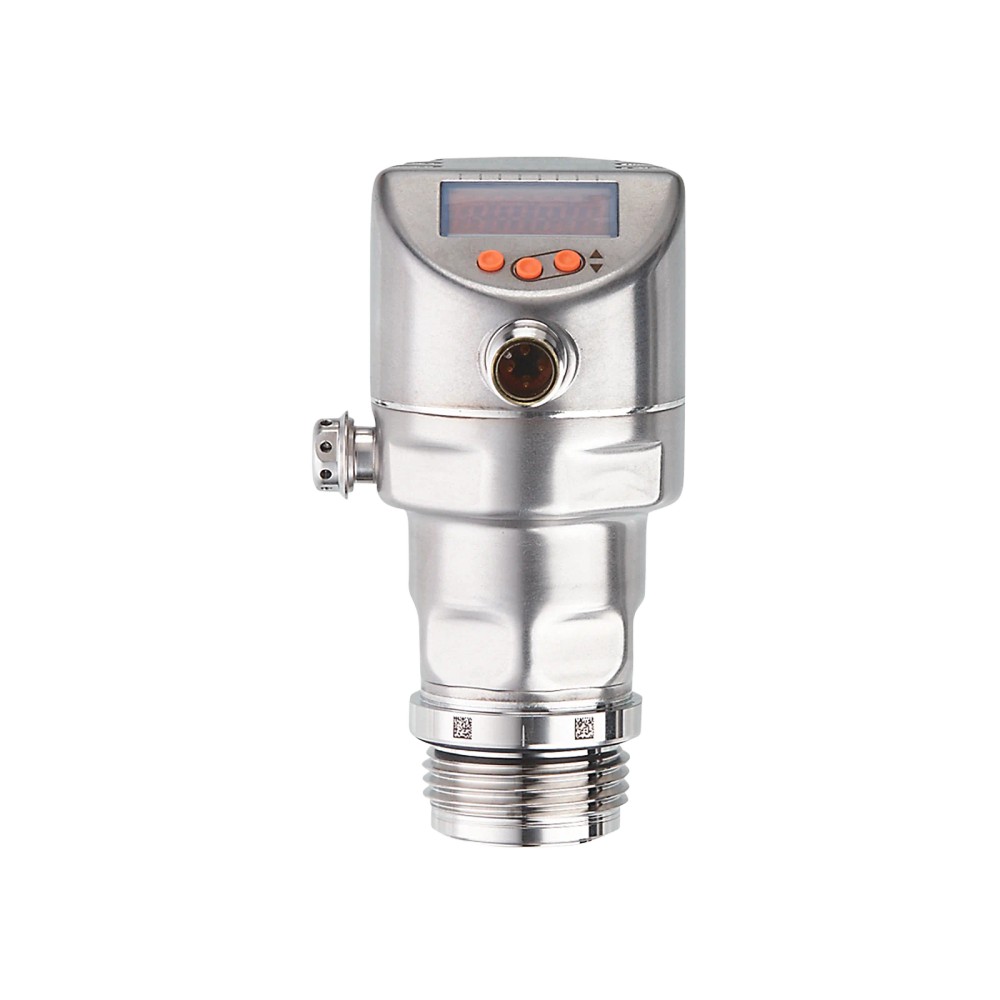

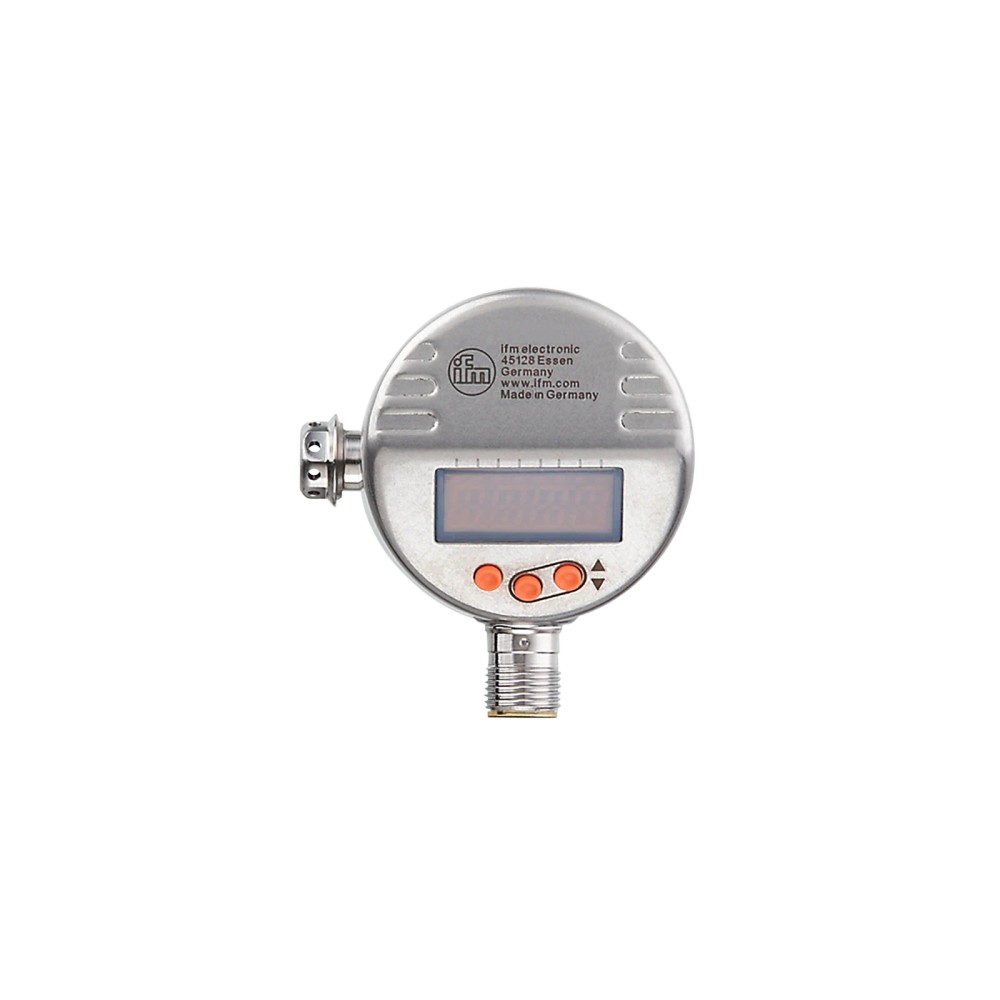

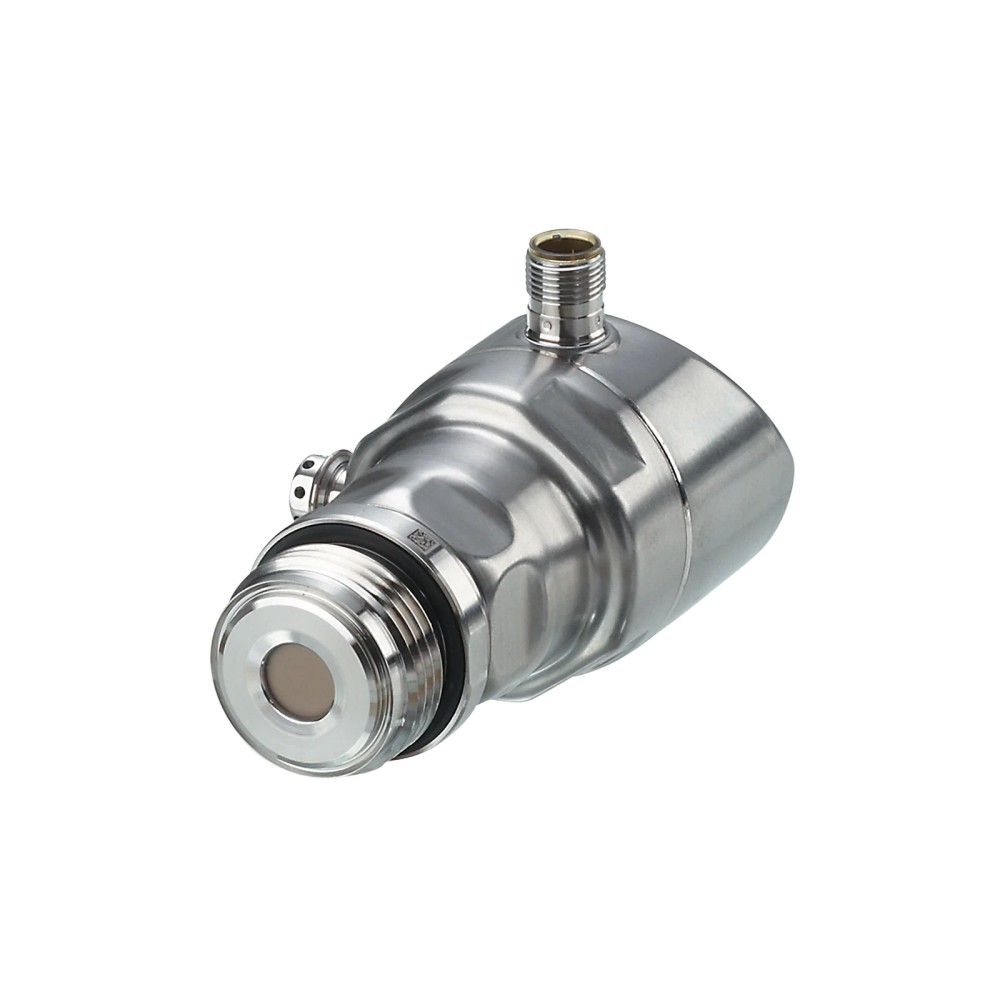

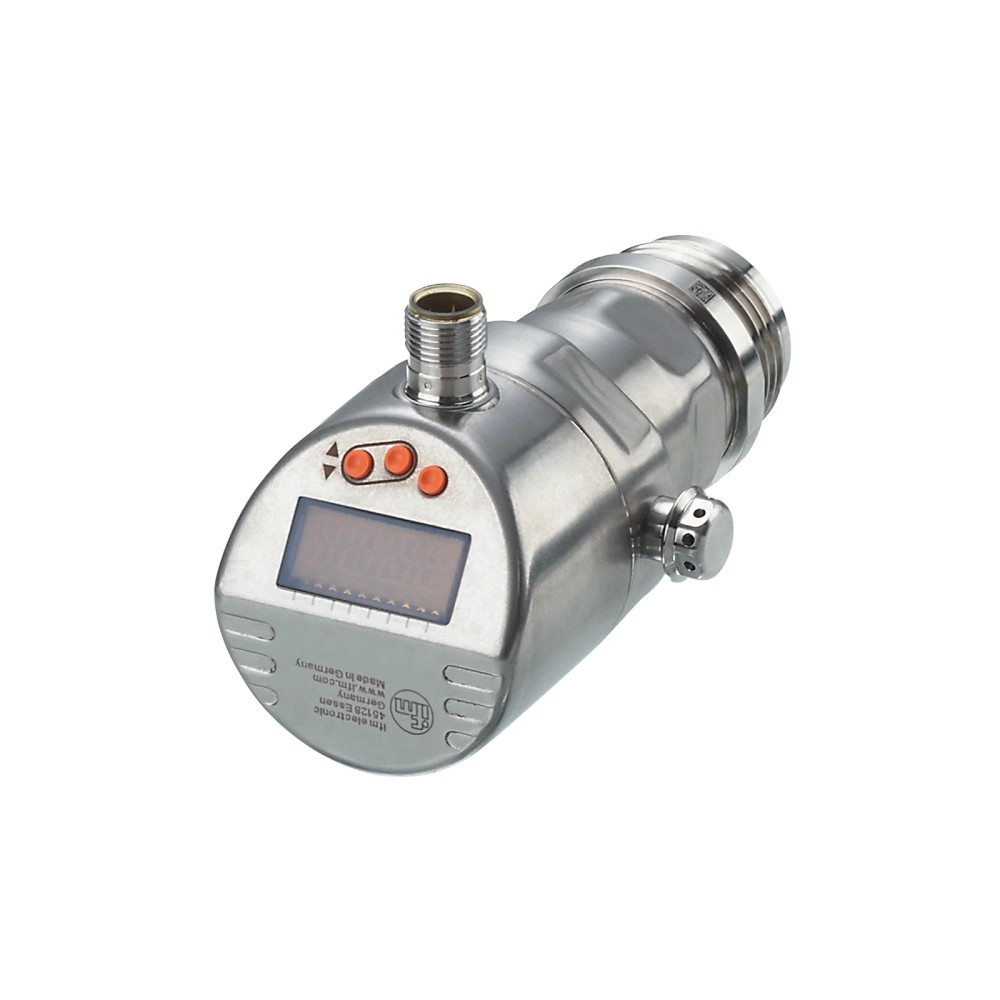

Sobre o Sensor de pressão IFM PI1715, faceado frontalmente, com display, faixa de -1 a 6 bar e IO-Link

O IFM PI1715 é um sensor de pressão com montagem faceada frontalmente e display, destinado à medição de pressão relativa e vácuo. A faixa de medição é de -1 a 6 bar, com conexão de processo G 1 Aseptoflex Vario. Oferece saídas de comutação e analógica de 4...20 mA, além de comunicação IO-Link 1.1. A ficha indica aplicação na indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / modelo	IFM PI1715
Faixa de medição	-1...6 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Sinais de saída	Comutação, analógico 4...20 mA e IO-Link
Conexão elétrica	M12, 4 pinos; codificação A
Temperatura do fluido	-25...150 °C
Grau de proteção	IP 67 / IP 68 / IP 69K
Material do invólucro	Aço inoxidável 1.4404 (316L)
Dimensões e massa	Ø 50 mm; comprimento 107 mm; 358 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de pressão relativa ou vácuo cuja faixa necessária esteja dentro de -1...6 bar.
Montagem faceada em processos da indústria alimentícia e de bebidas, utilizando conexão G 1 Aseptoflex Vario compatível.
Instalações que necessitem de display local e saída analógica 4...20 mA, sinal de comutação ou comunicação IO-Link 1.1.
Processos com temperatura do fluido entre -25 e 150 °C, respeitando os demais limites de operação do fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam medir acima de 6 bar ou abaixo do limite de -1 bar na faixa especificada.
Instalações cujo processo não aceite a conexão G 1 Aseptoflex Vario sem adaptador ou interface mecânica compatível.
Aplicações com temperatura do fluido fora de -25...150 °C.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão em processos da indústria alimentícia e de bebidas, com montagem faceada frontalmente.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos; a escolha deve considerar a compatibilidade química dos materiais em contato com o fluido e os limites de temperatura declarados.
Possibilidade de uso em sistemas de controle com entrada analógica 4...20 mA ou IO-Link 1.1, desde que a alimentação, a ligação elétrica e a interface do sistema sejam compatíveis.
A ficha não especifica procedimento de limpeza, ciclos de esterilização ou aprovação sanitária específica; confirme esses requisitos diretamente no datasheet ou com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PI1715, faceado frontalmente, com display, faixa de -1 a 6 bar e IO-Link, verifique estes pontos:

Escolha o PI1715 quando

A pressão requerida estiver na faixa de -1...6 bar e forem necessários montagem faceada, display e uma ou mais opções entre sinal de comutação, saída analógica 4...20 mA e IO-Link 1.1. Confirme também que a conexão G 1 Aseptoflex Vario corresponde à instalação.

Avalie outra configuração quando

A faixa de processo ultrapassar -1...6 bar, a temperatura do fluido estiver fora de -25...150 °C ou a interface mecânica requerida for diferente de G 1 Aseptoflex Vario. A ficha fornecida não identifica um modelo alternativo específico; consulte o catálogo ou o suporte do fabricante para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante indicada no anúncio.
Modelo	PI1715	Código do produto.
GTIN	4021179319454	Identificador comercial informado na ficha.
Aplicação indicada	Indústria alimentícia e de bebidas; montagem faceada	Aplicação declarada no contexto do produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio listados na ficha; verificar compatibilidade do processo e materiais.

Faixa e tipo de medição
Faixa de medição	-1...6 bar; -14,5...87 psi; -100...600 kPa	Faixa nominal declarada.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados para o sensor.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite especificado para resistência ao vácuo.
Pressão de ruptura mínima indicada	100 bar / 1450 psi / 10000 MPa	Valor reportado na ficha; confirme a unidade apresentada no datasheet do fabricante antes de usar em projeto.
Resistência à pressão	30 bar / 435 psi / 3000 kPa	Valor declarado na ficha; não confundir com a faixa de medição.

Conexão e montagem de processo
Tipo de montagem	Faceado frontalmente	Configuração de montagem informada no anúncio.
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Materiais em contato com o fluido	Célula de medição: cerâmica (99,9% Al2O3); conexão de processo: aço inoxidável 1.4435 (316L); vedação: PTFE	Materiais declarados para as partes em contato com o fluido.

Saídas e sinais
Sinais disponíveis	Sinal de comutação; sinal analógico; IO-Link	Tipos de sinal descritos na ficha.
Saída analógica de corrente	4...20 mA, invertível e de escala ajustável	Faixa e opções de configuração informadas.
Quantidade de saídas digitais	2	Quantidade indicada no contexto do produto.
Quantidade de saídas analógicas	1	Quantidade indicada no contexto do produto.
Função elétrica	PNP/NPN	Função elétrica indicada na ficha.

Dados elétricos
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector indicado na ficha.
Tensão de operação, 2 fios	20...30 V DC	Faixa de alimentação especificada para ligação de 2 fios.
Tensão de operação, 3 fios	18...30 V DC	Faixa de alimentação especificada para ligação de 3 fios.
Consumo de corrente, 2 fios	3,5...21,5 mA	Consumo informado para configuração de 2 fios.
Consumo de corrente, 3 fios	5...45 mA	Consumo informado para configuração de 3 fios.

Interface de comunicação
Protocolo	IO-Link 1.1	Versão de interface indicada pelo fabricante.
Modo e taxa IO-Link	COM2, 38,4 kBaud	Parâmetros de comunicação declarados.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Limite informado para temperatura ambiente.
Temperatura do fluido	-25...150 °C	Faixa especificada para o fluido do processo.
Temperatura de armazenamento	-40...100 °C	Faixa indicada para armazenamento.
Grau de proteção	IP 67 / IP 68 / IP 69K	Classes de proteção declaradas; a adequação depende das condições de instalação e uso previstas pelo fabricante.

Dados mecânicos e materiais
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material informado para o invólucro.
Botão	PBT	Material indicado na ficha.
Vedação do conjunto	FKM	Material listado no contexto do produto; materiais em contato com o fluido são especificados separadamente como PTFE.
Conector M12	PEI	Material informado para o conector.
Display	PFA	Material indicado na ficha.
Membrana de ventilação	PTFE	Material indicado para a membrana.

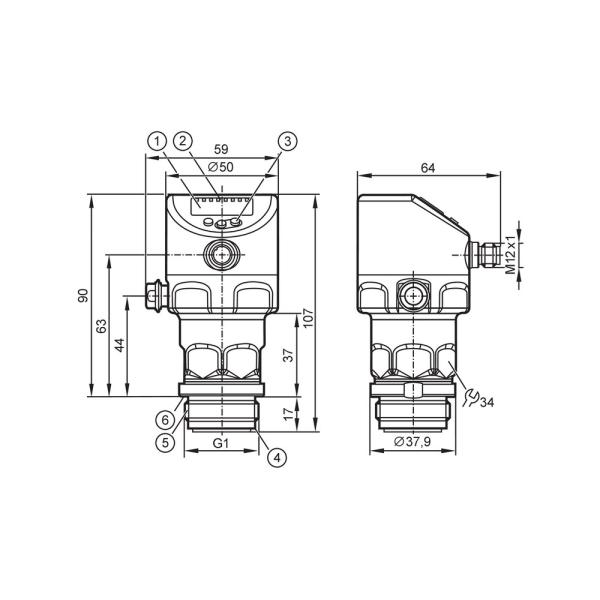

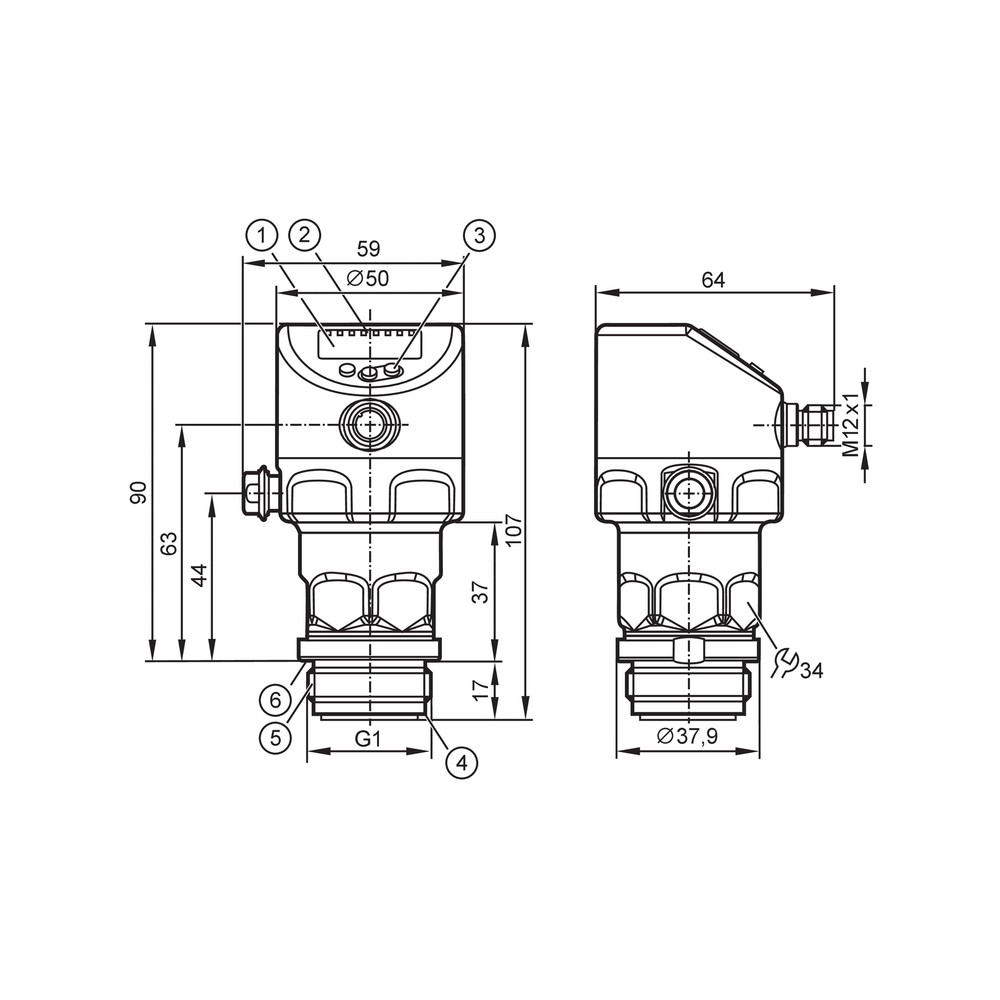

Dimensões	Diâmetro 50 mm; comprimento 107 mm	Dimensões declaradas no contexto do produto.
Massa	358 g	Massa indicada nos atributos do produto.

Display e elementos de operação
Display	Sim	O produto possui display, conforme dados básicos do anúncio.

Certificações e identificação regulatória
Certificado UL	Número de aprovação J048; arquivo E174189	Identificação de aprovação reproduzida na ficha.
NCM	9026.20.90	Classificação fiscal informada no contexto.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, COM2, 38,4 kBaud.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação indicada: 20...30 V DC em ligação de 2 fios ou 18...30 V DC em ligação de 3 fios. Função elétrica PNP/NPN. A ficha não especifica o modelo de cabo ou mestre IO-Link; confirme a pinagem no datasheet antes da ligação.

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario; montagem faceada frontalmente. A compatibilidade mecânica requer conexão correspondente ou adaptador adequado ao sistema de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com pressão relativa dentro da faixa de -1...6 bar e conexão G 1 Aseptoflex Vario correspondente.	✓	A faixa de medição e a conexão são as especificadas para o PI1715.
Sistema de controle com entrada analógica 4...20 mA e alimentação/ligação compatível com a configuração do sensor.	✓	A saída analógica de corrente é indicada como 4...20 mA, invertível e de escala ajustável; verificar alimentação e configuração conforme datasheet.
Rede IO-Link que opere com IO-Link 1.1, COM2, 38,4 kBaud.	✓	Essas são a versão e a taxa de comunicação indicadas na ficha.
Processo cuja conexão seja diferente de G 1 Aseptoflex Vario, sem interface mecânica apropriada.	✗	A conexão de processo especificada não corresponde diretamente à conexão informada para o sistema.
Medição requerida fora da faixa de -1...6 bar.	✗	A faixa solicitada excede a faixa de medição declarada para este modelo.
Fluido com temperatura abaixo de -25 °C ou acima de 150 °C.	✗	A temperatura do fluido indicada é -25...150 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PI1715, faceado frontalmente, com display, faixa de -1 a 6 bar e IO-Link

Confirme que a faixa de processo necessária está dentro de -1...6 bar e que a temperatura do fluido permanece entre -25 e 150 °C.
Verifique a compatibilidade da conexão de processo G 1 externa Aseptoflex Vario com o ponto de montagem e a vedação requerida.
Instale o sensor na posição e orientação previstas para a conexão, evitando forçar a rosca ou aplicar torque não especificado pelo fabricante.
Conecte o cabo M12 de 4 pinos, codificação A, e valide a pinagem no datasheet antes de energizar.
Confirme a alimentação conforme o modo de ligação: 20...30 V DC para 2 fios ou 18...30 V DC para 3 fios.
Configure e valide o sinal requerido — comutação, 4...20 mA ou IO-Link — e confira a leitura antes de colocar o processo em operação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor medido não corresponde à pressão esperada.	Faixa, tipo de pressão ou configuração de escala da saída analógica podem não corresponder ao processo.	Compare a pressão aplicada com a faixa -1...6 bar e verifique no datasheet a configuração da saída e a escala analógica.
O controlador não recebe sinal analógico.	Ligação, alimentação ou configuração da saída 4...20 mA incompatível com o circuito.	Confira a tensão de alimentação aplicável à ligação de 2 ou 3 fios, a pinagem M12 no datasheet e a configuração da saída analógica.
Não há comunicação IO-Link.	Mestre ou configuração de comunicação incompatível com IO-Link 1.1 COM2 a 38,4 kBaud, ou ligação elétrica incorreta.	Confirme que o mestre suporta os parâmetros indicados e verifique o cabo, a pinagem e a alimentação conforme a documentação IFM.
Há vazamento ou leitura instável após a instalação.	Conexão de processo ou vedação não compatível, montagem inadequada ou condições do processo fora dos limites indicados.	Inspecione a interface G 1 Aseptoflex Vario, a vedação e a montagem; compare pressão e temperatura com os limites do produto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PI1715 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI1715 e para quem ele serve?

É um sensor de pressão faceado frontalmente, com display, destinado à medição de pressão relativa e vácuo. A ficha indica aplicação na indústria alimentícia e de bebidas.

Quais conexões e sinais o PI1715 oferece?

No processo, utiliza rosca externa G 1 com cone de vedação Aseptoflex Vario; eletricamente, possui conector M12 de 4 pinos. Os sinais informados são comutação, analógico 4...20 mA e IO-Link 1.1.

O produto acompanha cabo, adaptador ou outro acessório?

A ficha fornecida não lista acessórios inclusos. Confirme com o fornecedor o conteúdo físico do fornecimento antes da compra.

O PI1715 pode medir pressão acima de 6 bar?

A faixa de medição especificada termina em 6 bar, portanto não é indicado para medir valores acima desse limite. Não use a pressão de resistência ou ruptura como faixa de medição.

Posso usar este sensor com uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa Aseptoflex Vario. Outra interface só pode ser considerada se houver adaptação mecânica compatível e validada para o processo.

O display acende, mas o controlador não recebe a leitura: o que verifico?

Verifique primeiro alimentação, pinagem M12 e configuração do sinal utilizado. Para saída analógica, confira também a ligação de 2 ou 3 fios e a escala configurada.

A leitura IO-Link não aparece no mestre; devo trocar o sensor?

Antes de substituir, confirme suporte a IO-Link 1.1, COM2 a 38,4 kBaud, alimentação e ligação elétrica. Consulte a documentação IFM para validar a configuração do dispositivo e da porta do mestre.

Como escolho entre o PI1715 e outro sensor de pressão?

Escolha o PI1715 se a faixa de -1...6 bar, a conexão G 1 Aseptoflex Vario e as saídas disponíveis atenderem ao processo. Se qualquer requisito exceder esses limites, procure uma versão cuja ficha cubra a faixa ou interface necessária.

Que cuidados devo ter ao instalar o sensor?

Confirme a compatibilidade da conexão e da vedação, evite forçar a rosca e valide a pinagem M12 antes de energizar. A ficha não informa torque de montagem; consulte o datasheet para esse procedimento.

Qual cabo elétrico devo usar com o conector M12?

A ficha informa conector M12, codificação A e 4 contatos, mas não identifica um cabo específico. Selecione um cabo compatível e confirme a pinagem no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Montagem faceada

Instalação em que a face de medição fica alinhada à superfície interna do processo, conforme a configuração indicada para o sensor.

Pressão relativa

Pressão medida em relação à pressão ambiente; o PI1715 também é especificado para medição de vácuo.

IO-Link

Interface de comunicação para troca de dados entre o sensor e um mestre compatível.

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca externa G 1 e cone de vedação do sensor.

Saída 4...20 mA

Sinal analógico de corrente cuja faixa pode ser invertida e ter a escala ajustada, conforme os dados do produto.
