Sensor de Pressão IFM PI1709 - Display e IO-Link

Pré-visualizar: PI1709 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia IO-Link -1 a 1 bar

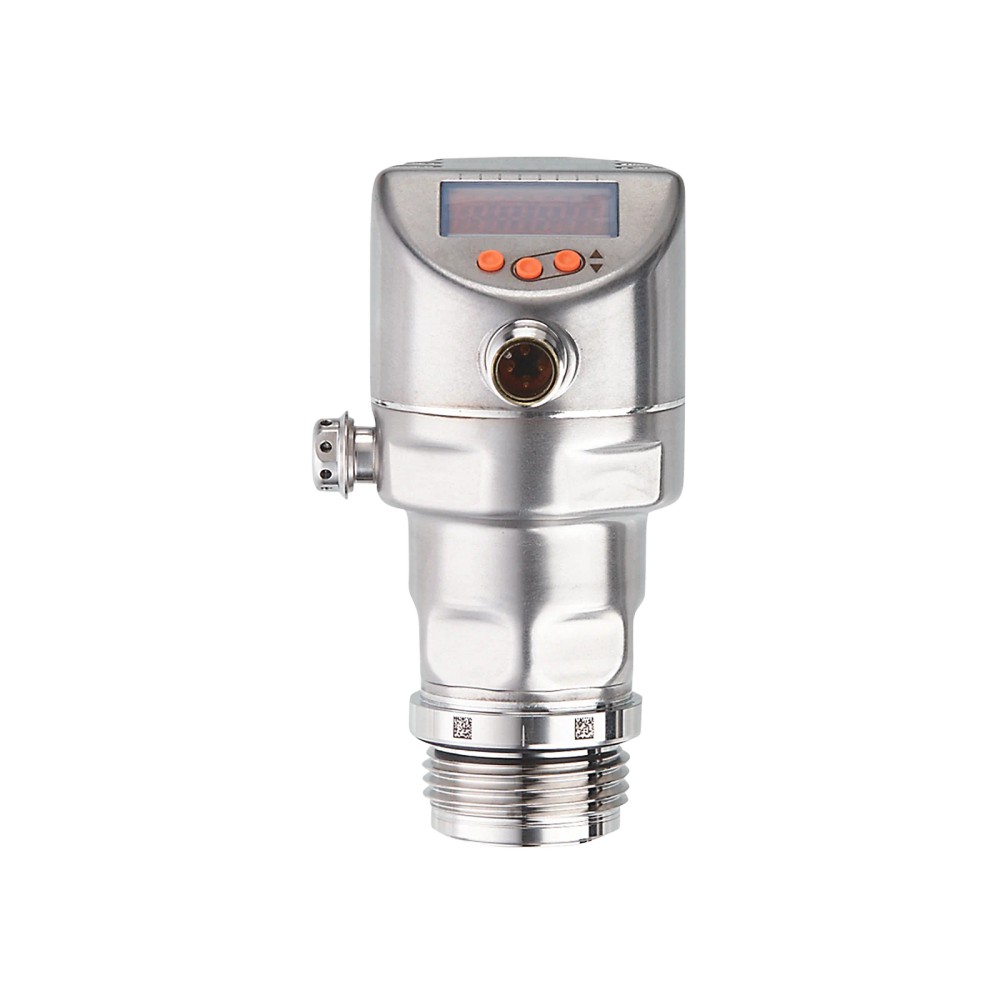

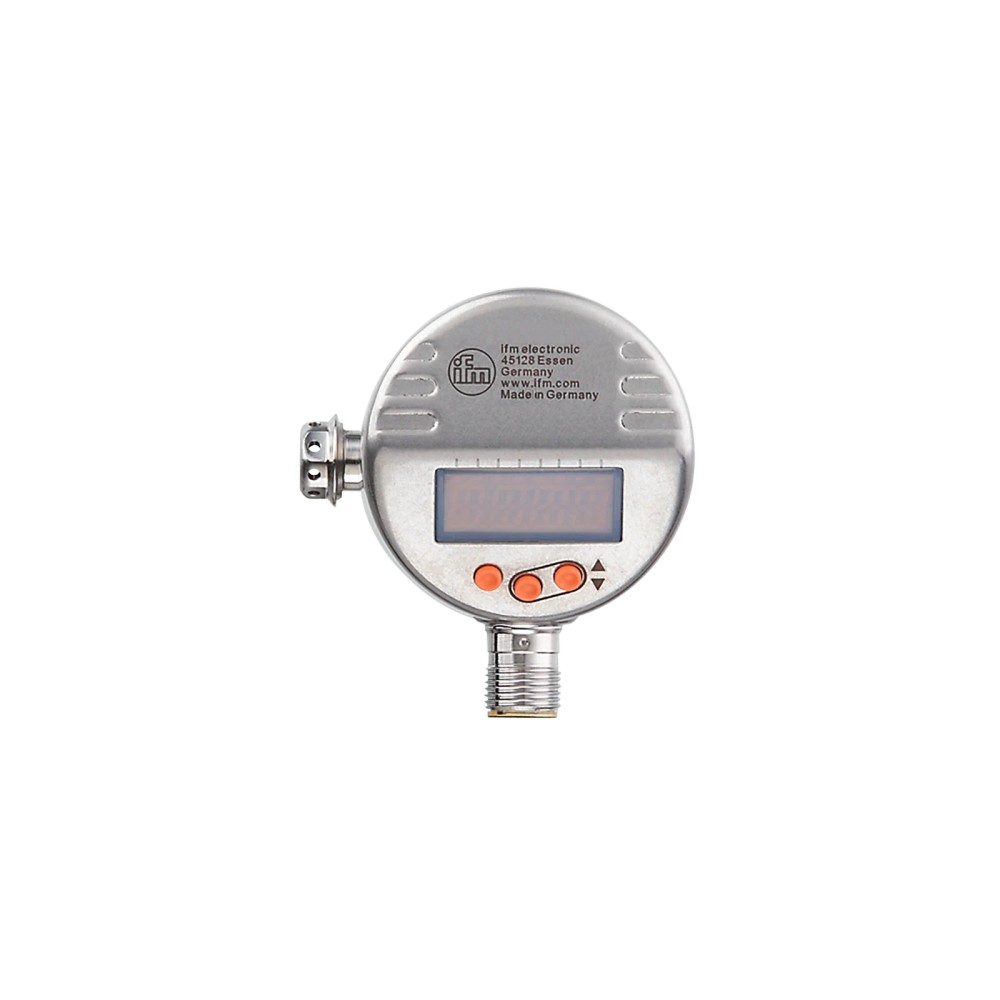

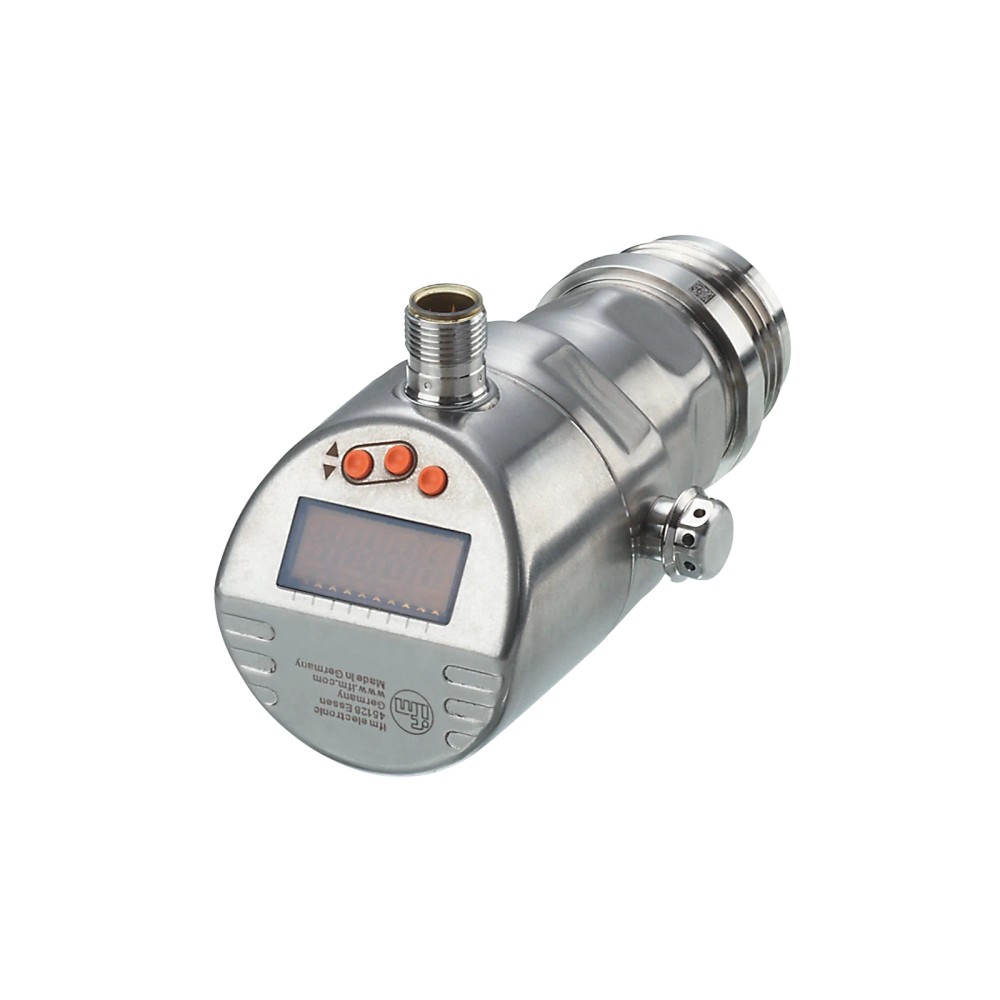

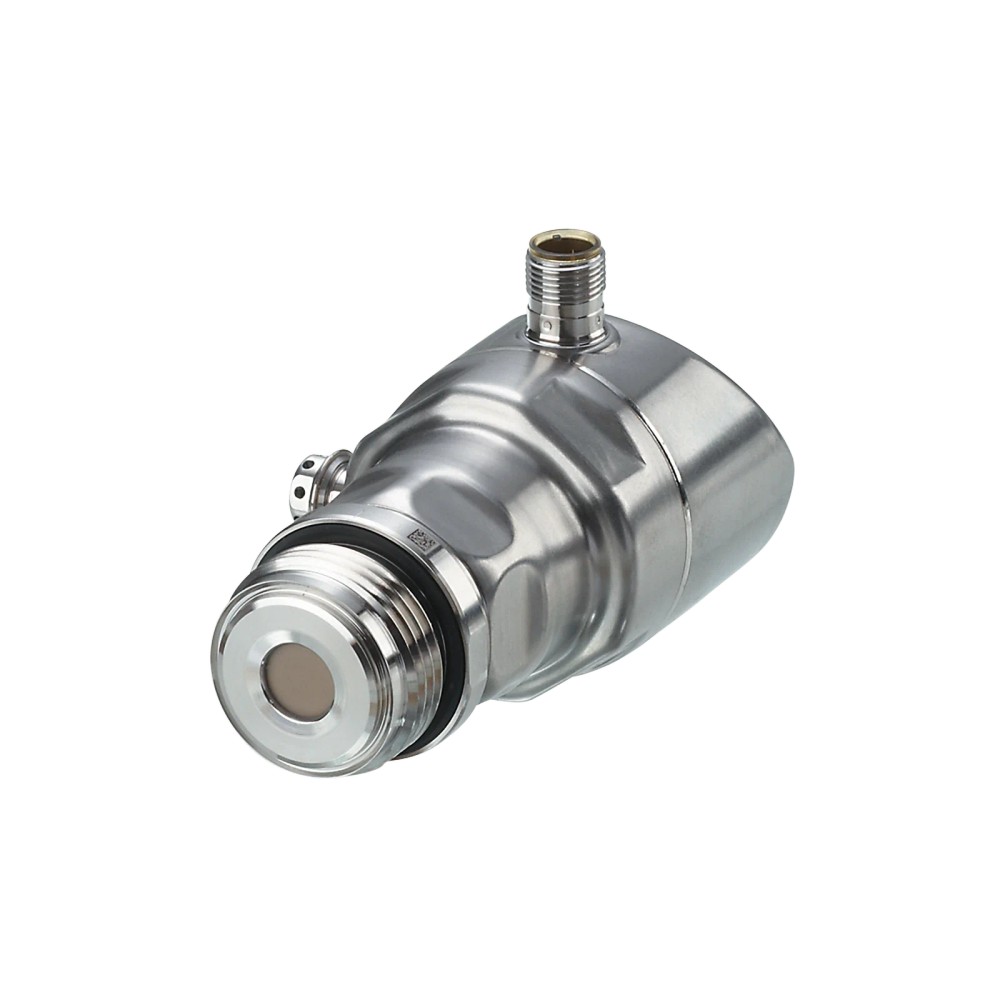

PI1709 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia IO-Link -1 a 1 bar

Imagem meramente ilustrativa

R$ 7.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1709
EAN: 4021179319430
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PI1709 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia IO-Link -1 a 1 bar"

Destaques do Produto

Faixa de pressão

-1 a 1 bar

Montagem

Faceada frontalmente

Conexão de processo

G 1 externa com cone de vedação Aseptoflex Vario

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Comunicação

IO-Link 1.1

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PI1709 com display, IO-Link e faixa de medição de -1 a 1 bar

O ifm PI1709 é um sensor de pressão com montagem faceada, destinado a aplicações na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo na faixa de -1 a 1 bar e possui display digital local. Oferece saída de comutação, saída analógica de 4 a 20 mA e comunicação IO-Link. Sua conexão de processo é G 1 com cone de vedação Aseptoflex Vario.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 1 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	2 digitais e 1 analógica; sinal analógico de 4 a 20 mA
Comunicação	IO-Link 1.1
Conexão de processo	G 1 externa, cone de vedação Aseptoflex Vario
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP 67, IP 68 e IP 69K
Material do invólucro	Aço inoxidável 1.4404 (316L)
Dimensões	Ø 50 mm; comprimento 107 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de pressão relativa ou vácuo dentro da faixa de -1 a 1 bar.
Montagem faceada em aplicações de processamento de alimentos e bebidas, conforme a aplicação declarada para o produto.
Instalações que utilizem conexão de processo G 1 com cone de vedação Aseptoflex Vario e conexão elétrica M12 A-coded de 4 contatos.
Sistemas que aceitem sinal analógico de 4 a 20 mA, saídas digitais ou comunicação IO-Link 1.1.

⚠ Considere outro se precisa de:

Aplicações cuja faixa de pressão necessária exceda -1 a 1 bar para medição. A ficha informa resistência à pressão de 10 bar, mas esse valor não amplia a faixa de medição.
Instalações cuja conexão de processo não seja compatível com G 1 externa e vedação Aseptoflex Vario, sem adaptador validado para a aplicação.
Sistemas que exijam uma conexão elétrica diferente de M12, codificação A, 4 contatos, sem verificar previamente a compatibilidade do cabo e da entrada do controlador.

APLICAÇÕES E USO

Aplicação declarada: medição com montagem faceada na indústria alimentícia e de bebidas; confirme a compatibilidade do fluido com os materiais em contato e as condições específicas do processo.
Aplicação em linha para acompanhar pressão relativa ou vácuo dentro da faixa de -1 a 1 bar, desde que a conexão de processo seja compatível com G 1 Aseptoflex Vario.
Integração a sistemas de controle que recebam corrente de 4 a 20 mA ou sinais de comutação; a compatibilidade elétrica depende das entradas e da ligação utilizadas.
Integração a redes IO-Link 1.1 com transferência COM2 a 38,4 kBaud, condicionada à configuração compatível do mestre e do controlador.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PI1709 com display, IO-Link e faixa de medição de -1 a 1 bar, verifique estes pontos:

Escolha o PI1709 quando

A medição necessária for de pressão relativa ou vácuo dentro de -1 a 1 bar, com montagem faceada e conexão de processo G 1 Aseptoflex Vario. O modelo também atende sistemas que utilizem display local, saída de 4 a 20 mA, saídas digitais ou IO-Link 1.1.

Avalie outra configuração quando

A faixa de medição requerida estiver fora de -1 a 1 bar, ou quando a conexão de processo exigida não for G 1 com cone de vedação Aseptoflex Vario. Confirme no datasheet a adequação da montagem, do meio e das condições operacionais antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão faceado frontalmente e com display	Descrição do tipo de produto informada pelo fabricante.
Modelo / SKU / Part Number	PI1709	Identificação do modelo.
Marca	ifm	Marca indicada na ficha do anúncio.
Aplicação declarada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação indicada na ficha técnica.
Meios informados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha; confirmar compatibilidade específica do processo e materiais.

Faixa e tipo de medição
Faixa de medição	-1 a 1 bar; -1000 a 1000 mbar; -14,5 a 14,5 psi; -401 a 401 inH2O; -100 a 100 kPa	Faixa de medição declarada, apresentada em unidades equivalentes.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados para medição.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor-limite informado na ficha para resistência contra vácuo.
Resistência à pressão	10000 mbar / 145 psi / 1000 kPa (10 bar)	Limite de resistência informado; não deve ser confundido com a faixa de medição.
Pressão mínima de ruptura	30000 mbar / 435 psi / 3000 kPa (30 bar)	Pressão de ruptura mínima informada pelo fabricante.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos declarada na ficha.

Dados elétricos
Tensão de operação, 2 fios	20 a 30 V DC	Faixa de alimentação indicada para ligação de 2 fios.
Tensão de operação, 3 fios	18 a 30 V DC	Faixa de alimentação indicada para ligação de 3 fios.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Intervalo informado para operação em 2 fios.
Consumo de corrente, 3 fios	5 a 45 mA; a ficha também registra observação de 430 com corrente de carga máxima	Dado transcrito da ficha; consultar o datasheet para interpretar a observação relativa à carga máxima.
Classe de proteção elétrica	III	Classe de proteção especificada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada junto ao valor.
Proteção contra sobrecarga	Sim	Recurso informado na ficha elétrica.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Proteção informada para a conexão elétrica.
Watchdog integrado	Sim	Recurso declarado na ficha.

Saídas e sinais
Quantidade de saídas digitais	2	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Função elétrica	PNP/NPN	Função elétrica indicada; verificar configuração e diagrama de ligação.
Saída analógica de corrente	4 a 20 mA, invertível e com escala ajustável	Tipo e possibilidade de ajuste informados para o sinal analógico.
Frequência de comutação DC	125 Hz	Frequência de comutação declarada.
Retardo de prontidão, 2 fios	Menor que 1 s	Tempo indicado para ligação de 2 fios.
Retardo de prontidão, 3 fios	Menor que 0,5 s	Tempo indicado para ligação de 3 fios.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão informada pelo fabricante.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Modo e taxa de transferência especificados.
Padrão SDCI	IEC 61131-9	Padrão informado para a interface SDCI.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conexão indicado na ficha.
Contatos	Banhados a ouro	Característica declarada para os contatos do conector.

Conexão de processo e materiais
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Tipo de montagem	Faceado frontalmente	Configuração de montagem informada no anúncio.
Material do invólucro	Aço inoxidável 1.4404 / 316L	Material especificado para o invólucro.
Materiais em contato com o fluido	Célula de medição: cerâmica 99,9% Al2O3; conexão de processo: aço inoxidável 1.4435 / 316L, Ra < 0,4 µm e Rz = 4 µm; vedação: PTFE	Materiais e acabamento superficial informados para as partes em contato com o fluido.
Outros materiais	Botão: PBT; vedação indicada no cadastro geral: FKM; conector M12: PEI; display: PFA; membrana de ventilação: PTFE	Materiais registrados no cadastro do produto; a ficha também especifica PTFE para a vedação em contato com o fluido.
Torque máximo de aperto	35 Nm	Limite de aperto especificado para a conexão.

Condições ambientais
Temperatura do fluido	-25 a 150 °C	Faixa informada para o fluido.
Temperatura ambiente	-25 a 80 °C	Faixa ambiente declarada.
Temperatura de armazenamento	-40 a 100 °C	Faixa especificada para armazenamento.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção indicados na ficha; observar condições de ensaio e instalação do fabricante.
Certificado UL	Aprovação J048, arquivo E174189	Identificação de aprovação registrada na ficha.

Display e operação
Display	Digital	Tipo de display informado.
Interface de controle	Botões físicos, 3 botões laranjas	Elementos de operação indicados no cadastro.

Dados mecânicos e identificação logística
Formato do invólucro	Cilíndrico	Formato informado na ficha.
Dimensões	Diâmetro 50 mm; comprimento 107 mm	Dimensões registradas para o produto.
Peso	357,5 g	Peso indicado no conjunto de dados do produto.
MTTF	214 anos	Valor de MTTF informado no cadastro; não representa garantia nem vida útil assegurada.
GTIN	4021179319430	Identificador comercial do produto.
Device ID	1151	Identificador de dispositivo registrado para IO-Link.
NCM	9026.20.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, transferência COM2 a 38,4 kBaud; padrão SDCI conforme IEC 61131-9.

• Saída analógica de corrente de 4 a 20 mA, invertível e com escala ajustável.

• Sinais de comutação; função elétrica PNP/NPN conforme configuração e ligação aplicável.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos. A ficha informa contatos banhados a ouro. Tensão de operação: 18 a 30 V DC em ligação de 3 fios; 20 a 30 V DC em ligação de 2 fios. Verifique o esquema de ligação do fabricante para selecionar o modo de operação e conectar entradas e alimentação.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. A compatibilidade mecânica depende de a contraparte aceitar essa conexão e vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com IO-Link 1.1 e porta compatível com comunicação COM2	✓	A ficha especifica IO-Link 1.1 e COM2 a 38,4 kBaud. A configuração da porta e do dispositivo deve ser validada no sistema de controle.
Entrada analógica de corrente compatível com sinal de 4 a 20 mA	✓	O sensor fornece saída analógica de 4 a 20 mA, invertível e com escala ajustável; a entrada receptora deve aceitar esse sinal.
Processo com conexão G 1 externa e cone de vedação Aseptoflex Vario	✓	Essa é a conexão de processo especificada para o produto.
Aplicação que exige medir pressão fora da faixa de -1 a 1 bar	✗	A faixa de medição informada é -1 a 1 bar. A resistência à pressão de 10 bar é um limite mecânico informado e não representa faixa de medição.
Instalação cuja conexão elétrica exige outro formato ou codificação que não M12 A-coded de 4 contatos	✗	A conexão elétrica especificada é 1 x M12, codificação A, com 4 contatos; outra interface requer validação de compatibilidade.
Aplicação com temperatura do fluido entre -25 e 150 °C	✓	A faixa de temperatura do fluido informada é de -25 a 150 °C; demais condições do processo devem ser conferidas no datasheet.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PI1709 com display, IO-Link e faixa de medição de -1 a 1 bar

Confirme que a faixa de medição requerida está dentro de -1 a 1 bar e que a aplicação envolve pressão relativa ou vácuo.
Verifique a compatibilidade mecânica da conexão de processo G 1 externa com cone de vedação Aseptoflex Vario e das superfícies de vedação.
Instale o sensor na posição de montagem faceada prevista para o processo, respeitando o torque máximo especificado de 35 Nm.
Confirme que a temperatura ambiente e a temperatura do fluido estão dentro das faixas indicadas na ficha.
Conecte o M12 A-coded de 4 contatos e confirme no datasheet o esquema adequado à alimentação, ao tipo de saída e à entrada do controlador.
Configure a leitura necessária, selecionando o sinal de comutação, a saída analógica ou IO-Link; valide a escala e os parâmetros aplicáveis antes de colocar o sistema em operação.

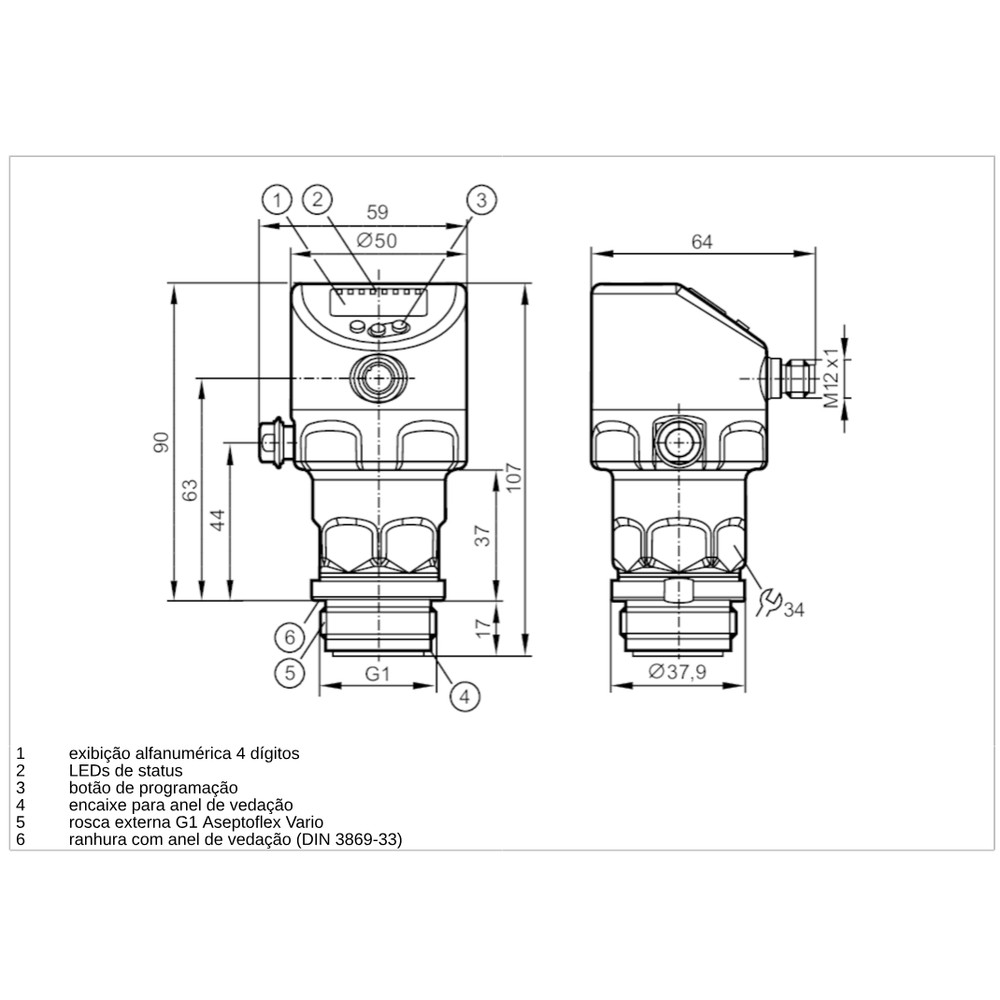

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Possível ausência ou inadequação da alimentação, conexão M12 incompatível ou ligação não correspondente ao modo de 2 ou 3 fios.	Verifique a tensão aplicada contra a faixa especificada para o modo de ligação, confira o conector M12 A-coded de 4 contatos e compare a ligação com o esquema do datasheet.
A entrada analógica indica valor fora do esperado ou sem variação.	A entrada pode não aceitar corrente de 4 a 20 mA, ou a saída pode estar configurada com sentido ou escala diferente do esperado.	Confirme que a entrada do controlador aceita 4 a 20 mA e verifique no sensor a configuração de inversão e escala da saída analógica.
A comunicação IO-Link não é estabelecida.	Possível incompatibilidade de configuração entre o mestre e a interface do sensor, ou conexão elétrica incorreta.	Confirme suporte do mestre a IO-Link 1.1 e COM2 a 38,4 kBaud, verifique o cabeamento conforme o esquema do fabricante e valide o Device ID 1151 quando aplicável.
Há vazamento ou leitura instável após a montagem.	Possível incompatibilidade da conexão de processo ou montagem com torque diferente do limite informado.	Confira a conexão G 1 Aseptoflex Vario, a condição da vedação e o aperto, sem exceder o torque máximo de 35 Nm; consulte o datasheet para o procedimento de instalação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI1709 em português (Datasheet) Desenho em escala do PI1709 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI1709 e para que tipo de aplicação serve?

É um sensor de pressão faceado frontalmente com display, indicado para montagem na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo na faixa de -1 a 1 bar.

Quais sinais e protocolos o sensor oferece?

O PI1709 oferece sinais de comutação, saída analógica de 4 a 20 mA e comunicação IO-Link 1.1. A saída analógica é invertível e tem escala ajustável.

O produto acompanha cabo, adaptador ou outros acessórios?

A ficha do anúncio não informa acessórios incluídos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o PI1709 para medir pressões acima de 1 bar?

A ficha informa faixa de medição de -1 a 1 bar, portanto ela não confirma medição acima desse limite. A resistência à pressão indicada de 10 bar não deve ser interpretada como faixa de medição.

Ele serve em uma instalação que não tenha conexão G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. Para outra conexão, a compatibilidade mecânica não está confirmada e deve ser validada antes da instalação.

O display acende, mas o controlador não mostra a pressão: o que verifico?

Verifique primeiro se a entrada do controlador é compatível com o sinal escolhido e se a ligação corresponde ao esquema do fabricante. Para IO-Link, confira o suporte do mestre a IO-Link 1.1 e COM2.

A leitura analógica parece invertida ou com escala incorreta; preciso trocar o sensor?

Não necessariamente: a saída de 4 a 20 mA é indicada como invertível e de escala ajustável. Confira a configuração da saída e a escala esperada pela entrada antes de substituir o equipamento.

Como escolher entre este sensor e outro modelo de pressão?

Escolha o PI1709 quando a faixa de -1 a 1 bar, a conexão G 1 Aseptoflex Vario e as interfaces disponíveis atenderem ao processo. Se a faixa ou a conexão requerida for diferente, selecione um modelo cuja ficha confirme esses requisitos.

Quais cuidados devo ter ao instalar o sensor?

Confirme a conexão de processo e respeite o torque máximo de 35 Nm. Verifique também as faixas de temperatura, o esquema do conector M12 e a compatibilidade da entrada do controlador.

O PI1709 é adequado para fluido a 150 °C?

A ficha informa temperatura do fluido de -25 a 150 °C. Confirme também a temperatura ambiente, os materiais em contato e as demais condições de operação no datasheet.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação para integração do sensor com um mestre compatível e troca de dados do dispositivo. (Ref.: IO-Link 1.1; COM2, 38,4 kBaud.)

Aseptoflex Vario

Sistema de conexão de processo especificado para a rosca externa G 1 do sensor. (Ref.: conexão de processo G 1 com cone de vedação Aseptoflex Vario.)

Pressão relativa

Pressão medida em relação à pressão de referência do sistema de medição. (Ref.: tipo de pressão informado como pressão relativa.)

Saída de 4 a 20 mA

Sinal analógico de corrente utilizado para transmitir a medição a uma entrada compatível. (Ref.: saída analógica de 4 a 20 mA, invertível e com escala ajustável.)

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante; a aplicação deve respeitar as condições de instalação e ensaio correspondentes. (Ref.: IP 67, IP 68 e IP 69K.)
