Sensor de Pressão IFM PI1708 - Display e IO-Link

Pré-visualizar: PI1708 IFM - Sensor de Pressão IFM Indústria Alimentícia Display, IO-Link, -0,0124 a 0,25 bar

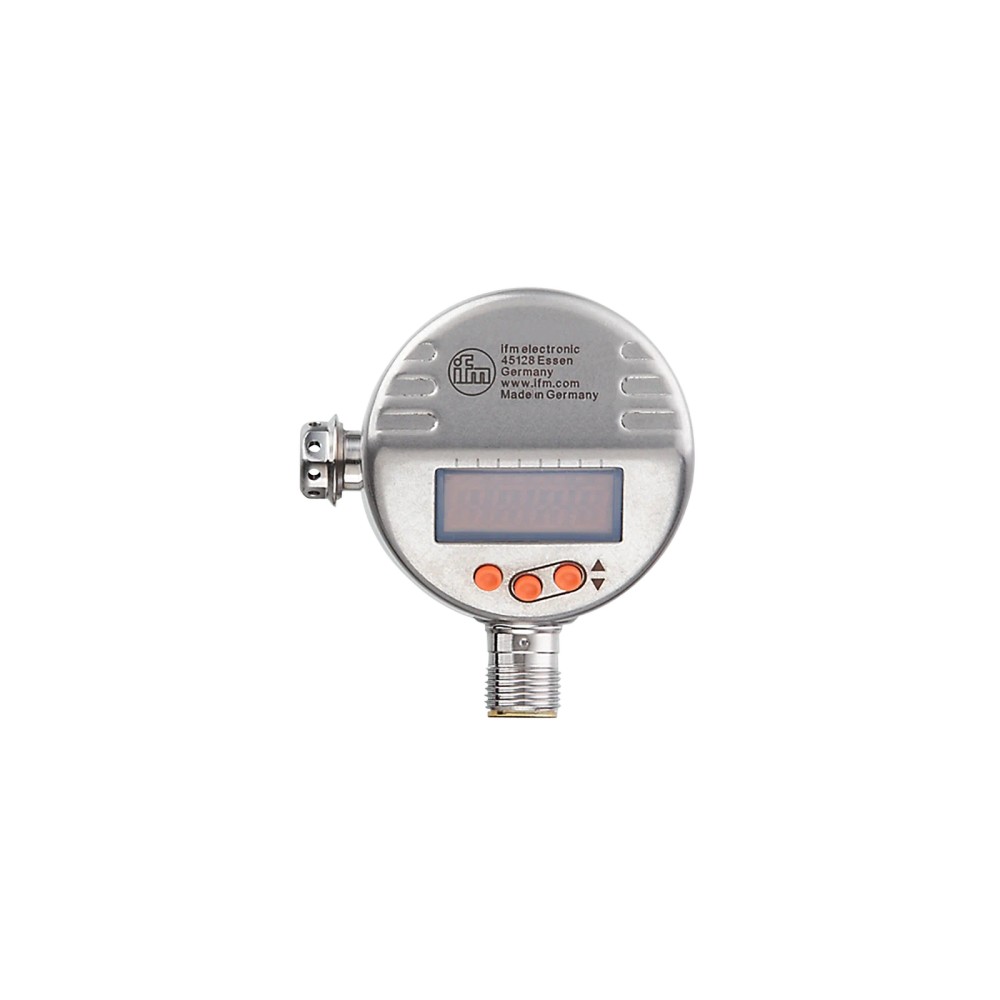

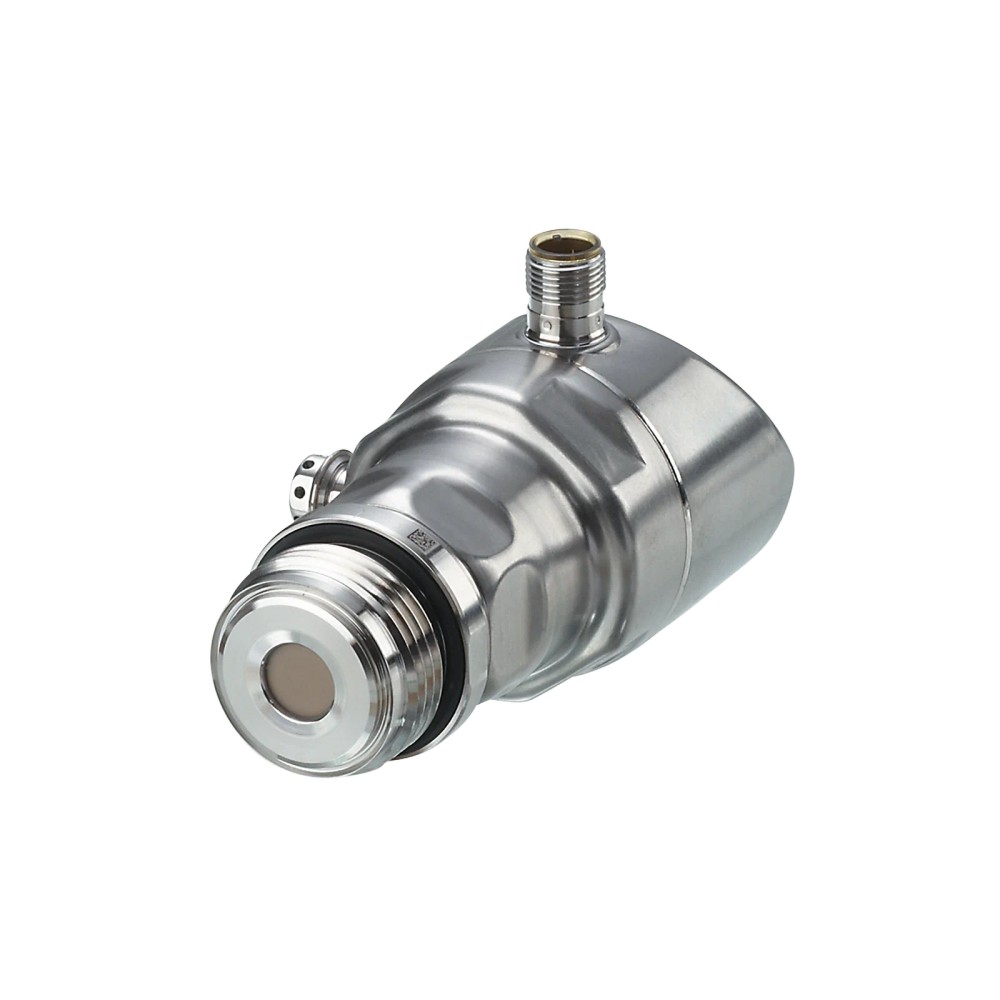

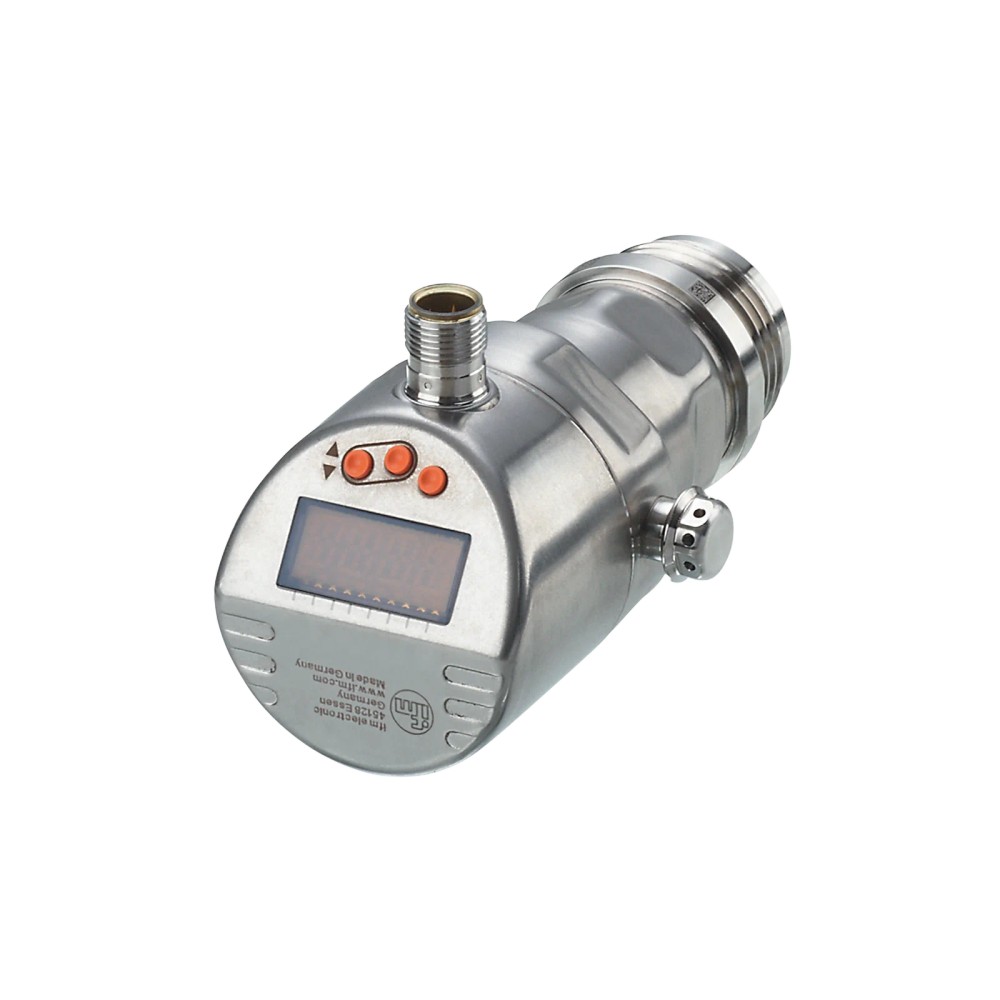

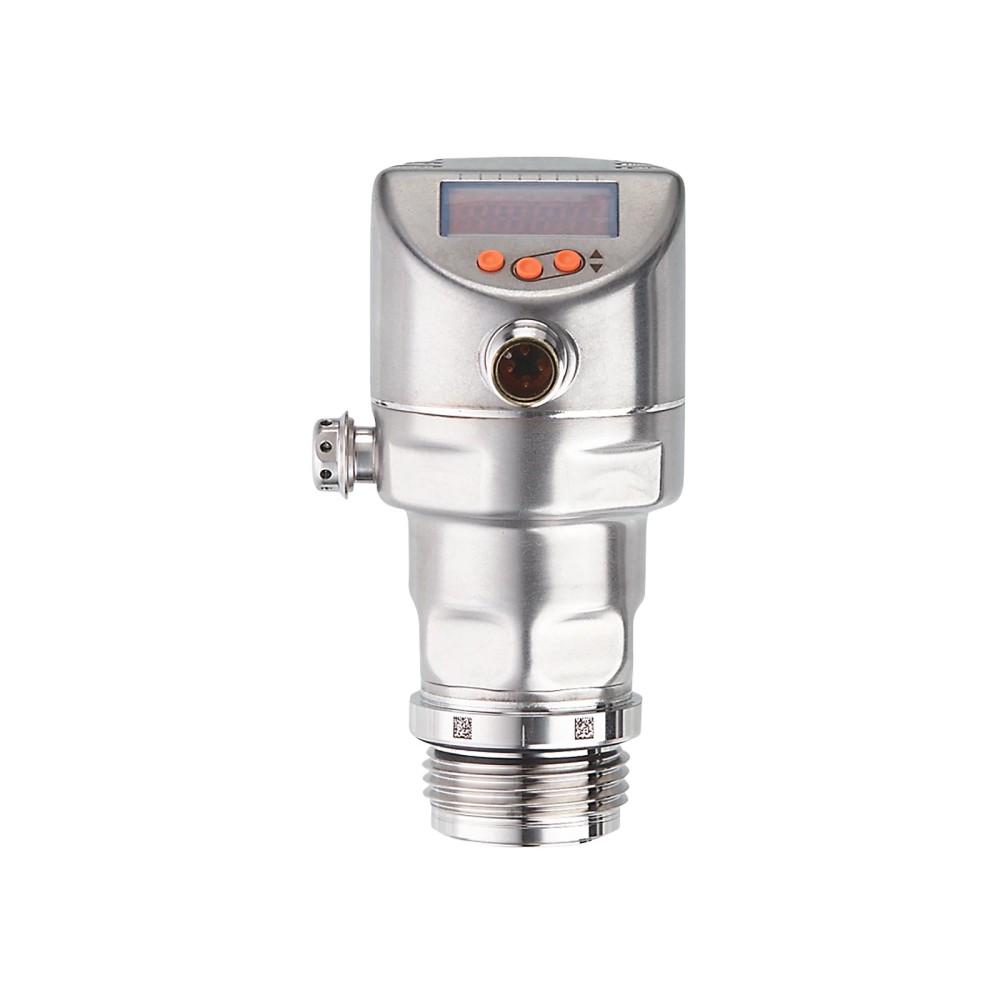

PI1708 IFM - Sensor de Pressão IFM Indústria Alimentícia Display, IO-Link, -0,0124 a 0,25 bar

Imagem meramente ilustrativa

R$ 7.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1708
EAN: 4021179319423
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PI1708 IFM - Sensor de Pressão IFM Indústria Alimentícia Display, IO-Link, -0,0124 a 0,25 bar"

Destaques do Produto

Faixa de pressão

-0,0124 a 0,25 bar

Conexão de processo

G 1 externa, cone de vedação Aseptoflex Vario

Sinal

Comutação, analógico 4 a 20 mA e IO-Link

Temperatura do fluido

-25 a 150 °C

Montagem

Faceada frontalmente

Conector elétrico

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PI1708 para indústria alimentícia, faceado frontalmente, com display e IO-Link, -0,0124 a 0,25 bar

O IFM PI1708 é um sensor eletrônico para medir pressão relativa e vácuo em aplicações de processo. Foi especificado para montagem faceada na indústria alimentícia e de bebidas. Oferece faixa de medição de -0,0124 a 0,25 bar, display local e comunicação IO-Link, além de saída analógica de 4 a 20 mA e sinais de comutação.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-0,0124 a 0,25 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario
Montagem	Faceada frontalmente
Saídas e comunicação	Sinal de comutação, sinal analógico e IO-Link
Saída analógica	4 a 20 mA, invertível e com escala ajustável
Temperatura do fluido	-25 a 150 °C
Proteção	IP 67, IP 68 e IP 69K
Conexão elétrica	1 conector M12, codificação A, 4 contatos
Dimensões	Diâmetro 50 mm; comprimento 107 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de pressão relativa e vácuo dentro da faixa de -0,0124 a 0,25 bar.
Montagem faceada em processos da indústria alimentícia e de bebidas, com conexão compatível G 1 Aseptoflex Vario.
Instalações que necessitam de indicação local, sinal de comutação, saída analógica 4 a 20 mA ou IO-Link.
Processos cuja temperatura do fluido permaneça entre -25 e 150 °C.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação esteja fora da faixa de medição especificada.
Instalações que exijam conexão de processo diferente de G 1 externa com cone de vedação Aseptoflex Vario, sem adaptador compatível validado.
Aplicações que necessitem de um sinal de saída diferente dos sinais informados para este modelo.

APLICAÇÕES E USO

Aplicação indicada: montagem faceada em processos da indústria alimentícia e de bebidas, dentro da faixa de medição e temperatura especificadas.
Uso em medição de pressão relativa ou vácuo quando a faixa requerida estiver entre -0,0124 e 0,25 bar; confirmar que as condições reais do processo não excedam os limites do sensor.
Pode ser integrado a sistemas que utilizem a saída analógica de 4 a 20 mA, sinais de comutação ou IO-Link, desde que a alimentação e a entrada do controlador sejam compatíveis.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos; validar a compatibilidade química e sanitária dos materiais em contato com o meio para cada processo específico.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PI1708 para indústria alimentícia, faceado frontalmente, com display e IO-Link, -0,0124 a 0,25 bar, verifique estes pontos:

Escolha o PI1708

Quando a faixa requerida estiver entre -0,0124 e 0,25 bar, a montagem faceada e a conexão G 1 Aseptoflex Vario forem adequadas, e forem necessários display, IO-Link ou saída 4 a 20 mA.

Avalie outra configuração

Busque outro sensor quando a faixa de pressão, a conexão de processo ou a temperatura do fluido requerida estiver fora dos limites especificados. Confirme também que o sistema de controle aceita a interface ou o sinal de saída selecionado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Fabricante informado na ficha do produto.
Modelo e SKU	PI1708	Identificação do sensor.
GTIN	4021179319423	Código comercial informado no anúncio.
Tipo de produto	Sensor de pressão eletrônico, faceado frontalmente e com display	Descrição do produto.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação declarada na ficha.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios informados nos dados do produto.

Faixa e tipo de medição
Faixa de medição	-0,0124 a 0,25 bar; -12,4 a 250 mbar; -5 a 100,4 inH2O; -1,24 a 25 kPa; -126 a 2550 mmWS	Faixa nominal de medição informada.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão declarados.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite informado para resistência ao vácuo; não confundir com a faixa de medição.
Resistência à pressão	6000 mbar / 2400 inH2O / 600 kPa	Valor de resistência à pressão informado.
Pressão mínima de ruptura	30000 mbar / 12044 inH2O / 3000 kPa	Valor mínimo de pressão de ruptura informado.
MAWP CRN	6 bar	Valor indicado na ficha como MAWP CRN.

Saídas e funções
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link	Tipos de sinal declarados.
Saída analógica	4 a 20 mA, invertível e com escala ajustável	Características da saída analógica informadas.
Número de saídas digitais	2	Quantidade informada na ficha.
Número de saídas analógicas	1	Quantidade informada na ficha.
Função elétrica	PNP/NPN	Funções elétricas indicadas; consultar o esquema de ligação para configuração.
Proteção contra sobrecarga	Sim	Proteção declarada.
Proteção contra curto-circuito	Sim, por impulso	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada.

Alimentação e consumo
Tensão de operação, 2 fios	20 a 30 V DC	Intervalo informado para ligação de 2 fios.
Tensão de operação, 3 fios	18 a 30 V DC	Intervalo informado para ligação de 3 fios.
Tensão máxima de operação	30 V DC	Limite máximo indicado nos atributos.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Intervalo informado para ligação de 2 fios.
Consumo de corrente, 3 fios	5 a 45 mA	Intervalo informado para ligação de 3 fios.
Classe de proteção elétrica	III	Classificação declarada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link, revisão 1.1	Versão de interface informada.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Parâmetro de comunicação declarado.
Padrão	IEC 61131-9	Referência normativa informada para a interface.
Conector elétrico	1 x M12, codificação A, 4 contatos dourados	Conexão elétrica especificada.
Watchdog integrado	Sim	Presença declarada na ficha.

Conexão e materiais
Conexão de processo	G 1, rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica especificada.
Montagem	Faceada frontalmente	Tipo de montagem informado.
Materiais em contato com o fluido	Célula de medição: cerâmica (99,9% Al2O3); conexão de processo: 1.4435 (aço inoxidável/316L); vedação: PTFE	Materiais declarados para as partes em contato com o fluido.
Materiais adicionais	Invólucro: 1.4404 (aço inoxidável/316L); botão: PBT; vedação: FKM; conector M12: PEI; display: PFA; membrana de ventilação: PTFE	Materiais informados nos dados do produto; a ficha também discrimina materiais em contato com o fluido.
Acabamento da conexão de processo	Ra < 0,4 µm; Rz = 4 µm	Características de superfície declaradas.
Torque	35 Nm	Valor de torque informado; verificar instruções do fabricante para a montagem.

Condições ambientais
Temperatura do fluido	-25 a 150 °C	Faixa de operação informada para o fluido.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente declarada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.
Proteção contra vibração	DIN EN 60068-2-6; 20 g, 10 a 2000 Hz	Condição de vibração informada.
Proteção contra choque	DIN EN 60068-2-27; 50 g, 11 ms	Condição de choque informada.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato declarado.
Diâmetro	50 mm	Dimensão informada.
Comprimento	107 mm	Dimensão informada.
Peso	375,6 g	Peso informado no dataset do produto.
MTTF	214 anos	Valor de MTTF declarado; não representa garantia de vida útil individual.

Certificações e conformidade
Certificações e declarações	EMC DIN EN 61326-1; UL J048 E174189; ACS; CE; CRN; cULus; EC 1935/2004; EHEDG Certified; FCM CN; FCM JP; FDA; IO-Link; NSF; Reg31 TSDP/TÜV; UKCA	Lista de certificações e conformidades fornecida nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2, 38,4 kBaud; referência IEC 61131-9.

• Sinal analógico de 4 a 20 mA, invertível e com escala ajustável.

• Sinal de comutação; função elétrica PNP/NPN informada na ficha.

Conexões

Elétrica Conexão elétrica por 1 conector M12, codificação A, com 4 contatos dourados. Alimentação: 18 a 30 V DC em ligação de 3 fios ou 20 a 30 V DC em ligação de 2 fios. A compatibilidade elétrica depende da configuração de ligação e da entrada do controlador; consultar o datasheet para o esquema de pinos.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. A compatibilidade mecânica requer conexão correspondente ou adaptação validada; não implica compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal analógico 4 a 20 mA	✓	A ficha especifica saída analógica de 4 a 20 mA, invertível e com escala ajustável; verificar alimentação e ligação conforme datasheet.
Controlador ou rede com IO-Link	✓	O sensor especifica IO-Link revisão 1.1 e tipo de transferência COM2 a 38,4 kBaud; o mestre deve suportar a comunicação requerida.
Instalação com conexão G 1 externa Aseptoflex Vario	✓	Corresponde à conexão de processo especificada para o produto.
Processo com temperatura do fluido entre -25 e 150 °C	✓	Está dentro da faixa de temperatura do fluido informada.
Processo que exige medição acima de 0,25 bar ou abaixo de -0,0124 bar	✗	A condição requerida ultrapassa a faixa de medição declarada.
Equipamento com entrada elétrica M12 de codificação ou quantidade de contatos diferente	✗	A ficha indica conector M12 codificação A com 4 contatos; a correspondência física e elétrica não está estabelecida para outra configuração.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PI1708 para indústria alimentícia, faceado frontalmente, com display e IO-Link, -0,0124 a 0,25 bar

Confirme que a faixa de pressão e a temperatura do fluido estão dentro dos limites especificados para o sensor.
Verifique a compatibilidade da conexão de processo G 1 externa com cone de vedação Aseptoflex Vario e da montagem faceada com o ponto de instalação.
Instale o sensor respeitando o torque informado de 35 Nm e as instruções do fabricante; confirme no datasheet os requisitos de vedação e montagem.
Conecte o M12 de codificação A, 4 contatos, ao cabo ou sistema compatível, utilizando o esquema de ligação do fabricante.
Alimente o sensor dentro da faixa correspondente à configuração de 2 ou 3 fios e configure a entrada do controlador para o sinal utilizado.
Após a instalação, confira a leitura local e a resposta da saída selecionada; para IO-Link, valide a comunicação com um mestre compatível.

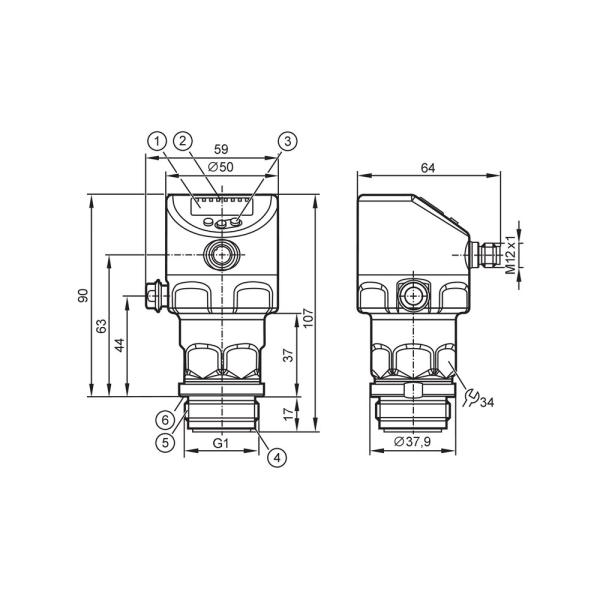

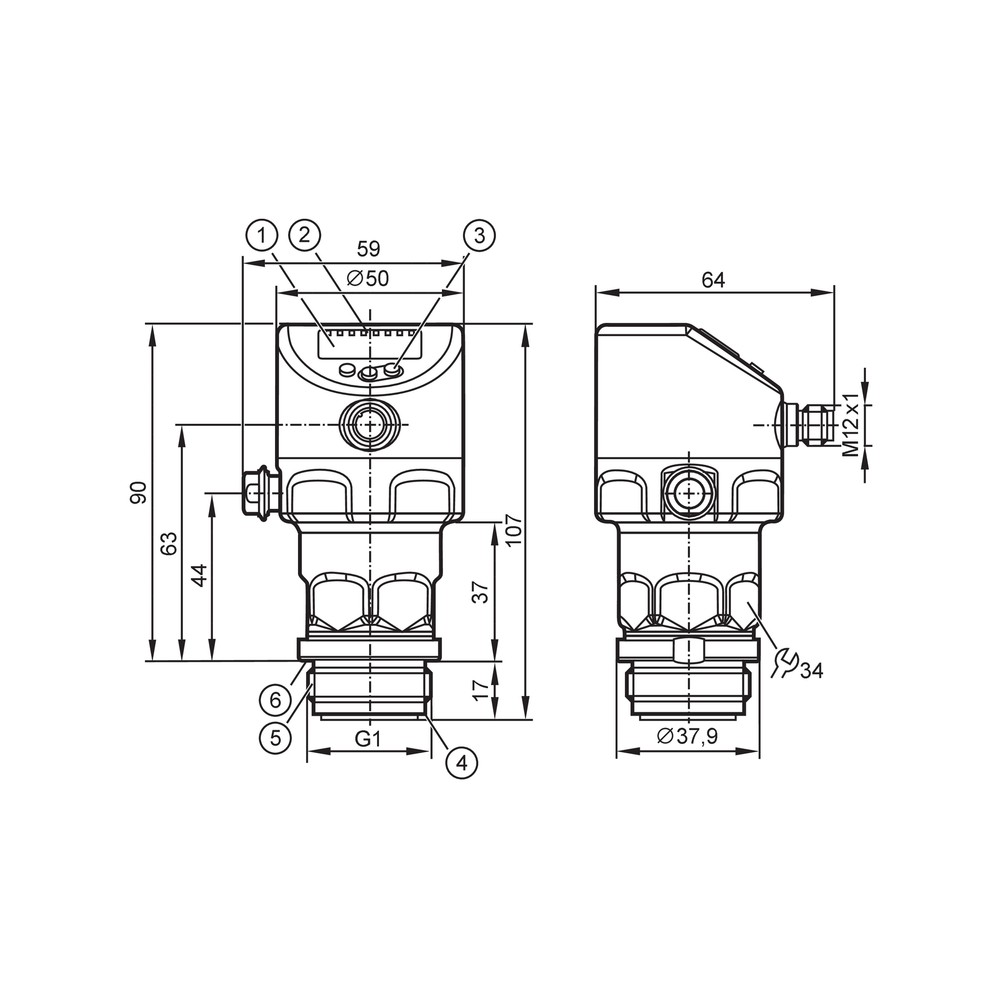

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação fora da faixa aplicável, ligação incompatível com a configuração de 2 ou 3 fios, ou conexão M12 incorreta.	Meça a tensão de alimentação no conector e confira a codificação, os contatos e o esquema de ligação no datasheet.
A leitura analógica fica fixa ou não acompanha a pressão.	Entrada do controlador configurada para sinal diferente de 4 a 20 mA, escala configurada de forma incompatível ou ligação elétrica incorreta.	Confirme a configuração da entrada e verifique a corrente do circuito; confira no sensor a escala ajustada e o sentido da saída.
A comunicação IO-Link não é estabelecida.	Mestre ou porta configurados incorretamente, incompatibilidade de comunicação ou problema no cabo/conector.	Confirme suporte a IO-Link revisão 1.1 e COM2 a 38,4 kBaud, confira o cabo e teste a conexão conforme o manual do mestre.
A leitura de pressão parece incorreta ou permanece fora do esperado.	Pressão real fora da faixa de medição, conexão de processo inadequada ou condição de instalação que não corresponde à aplicação.	Compare a pressão do processo com a faixa especificada, verifique a montagem G 1 Aseptoflex Vario e valide a instalação faceada conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PI1708, PT-BR (Datasheet) Desenho em escala IFM PI1708 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI1708 e para quem ele serve?

É um sensor eletrônico de pressão com montagem faceada e display, especificado para aplicações da indústria alimentícia e de bebidas. Pode ser usado em sistemas que necessitem de medição de pressão relativa ou vácuo dentro da faixa indicada.

Quais sinais e interfaces o PI1708 oferece?

O produto oferece sinal de comutação, saída analógica de 4 a 20 mA e IO-Link. Confira a entrada do controlador e a configuração elétrica antes da integração.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não informa acessórios inclusos, portanto não é possível confirmar o fornecimento de cabo ou componentes adicionais. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar este sensor para medir pressões acima de 0,25 bar?

Não para medição dentro da faixa especificada: o limite superior informado é 0,25 bar. Para pressões superiores, selecione um sensor com faixa adequada ao processo.

Ele serve em uma instalação que exige conexão diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. Não é possível afirmar compatibilidade direta com outra conexão; verifique a adaptação mecânica necessária.

O sensor está instalado, mas o PLC não recebe sinal; o que devo verificar?

Confira primeiro a tensão de alimentação, a ligação de 2 ou 3 fios e a compatibilidade entre o sinal selecionado e a entrada do PLC. Verifique também o conector M12 e o esquema de ligação no datasheet.

A leitura analógica não muda com a pressão; preciso trocar o sensor?

Não necessariamente: a causa pode ser a configuração da entrada, a escala do sinal ou a ligação elétrica. Verifique a corrente do circuito e a configuração da saída antes de substituir o componente.

Devo escolher este modelo ou um sensor com outra faixa?

Escolha o PI1708 quando a faixa requerida estiver entre -0,0124 e 0,25 bar e a conexão G 1 Aseptoflex Vario atender à instalação. Se o processo exigir uma faixa diferente, compare com outro sensor cuja faixa cubra a pressão de operação.

Que cuidados devo ter durante a instalação?

Confirme a compatibilidade da conexão e respeite o torque informado de 35 Nm, consultando o datasheet para o procedimento de montagem. Faça a ligação conforme o esquema do fabricante e use alimentação adequada à configuração elétrica.

O PI1708 pode ser instalado em um processo com fluido a 150 °C?

A ficha informa temperatura do fluido de até 150 °C. Confirme também a temperatura ambiente, a conexão e as demais condições de instalação indicadas pelo fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão indicada em relação à pressão de referência do ambiente; o produto declara medição de pressão relativa. (Ref.: tipo de pressão: pressão relativa e vácuo)

IO-Link

Interface de comunicação industrial especificada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link, revisão 1.1; IEC 61131-9)

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca externa G 1 do sensor. (Ref.: conexão de processo G 1 com cone de vedação Aseptoflex Vario)

Saída analógica 4 a 20 mA

Sinal de corrente analógico utilizado para transmitir uma variável medida a uma entrada compatível. (Ref.: saída de 4 a 20 mA, invertível e com escala ajustável)

Grau de proteção IP

Classificação de proteção do invólucro conforme condições de ensaio definidas; a ficha declara IP 67, IP 68 e IP 69K. (Ref.: grau de proteção IP 67, IP 68, IP 69K)
