Sensor de Pressão IFM PI1707 - Indústria Alimentícia

Pré-visualizar: PI1707 IFM - Sensor de Pressão IFM Indústria Alimentícia -0,05 a 1 bar IO-Link

PI1707 IFM - Sensor de Pressão IFM Indústria Alimentícia -0,05 a 1 bar IO-Link

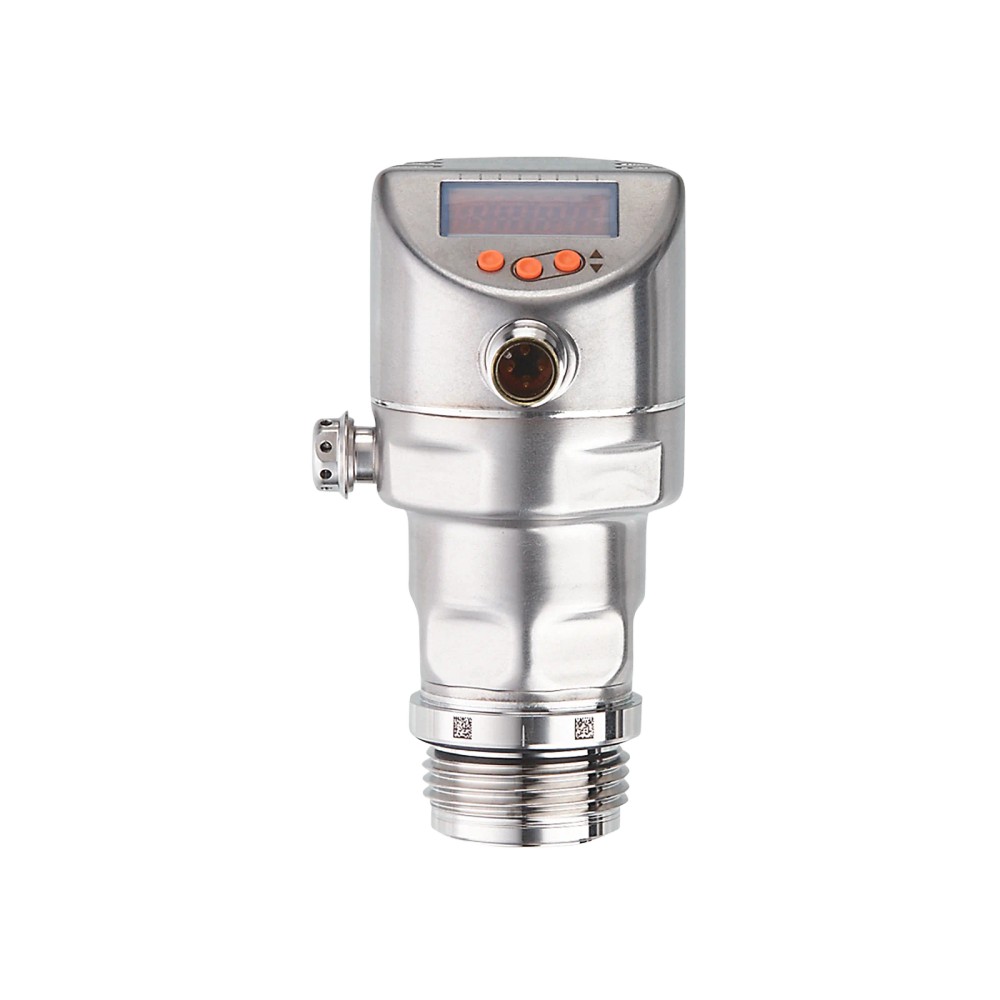

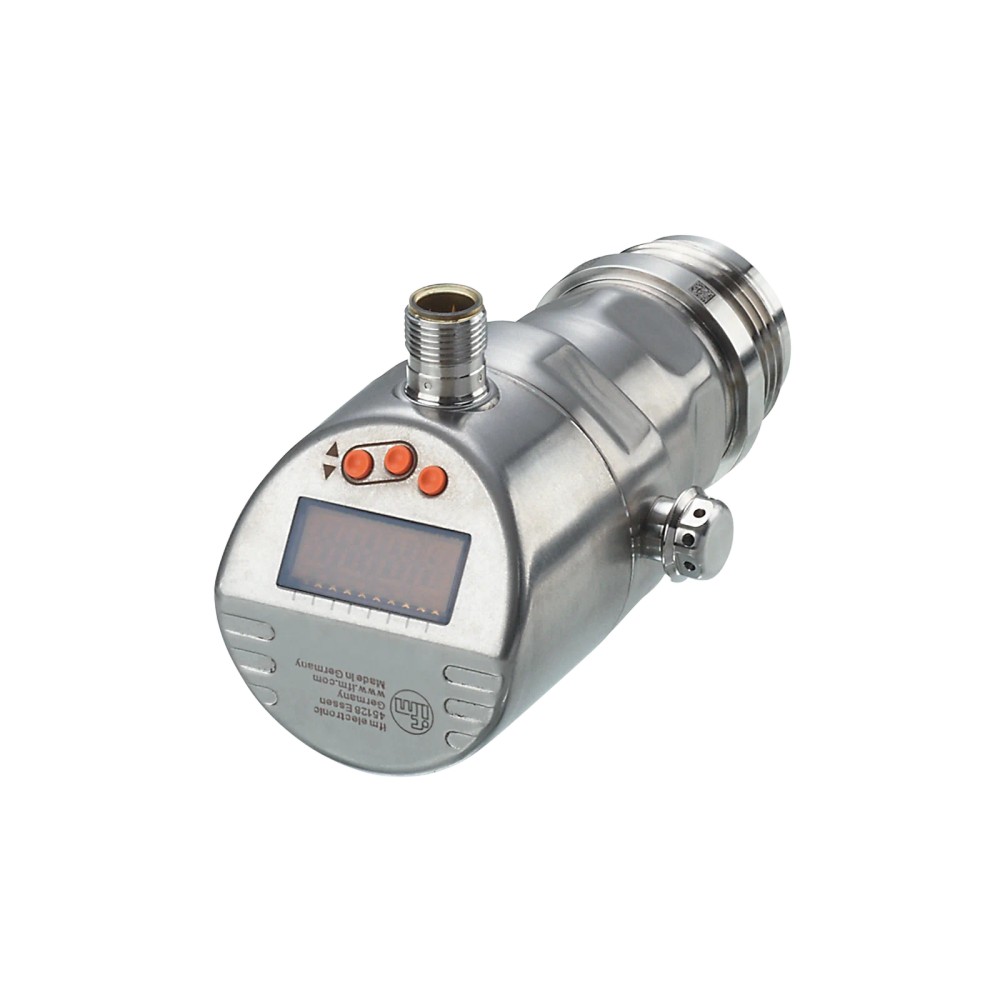

Imagem meramente ilustrativa

R$ 7.163,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1707
EAN: 4021179319416
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PI1707 IFM - Sensor de Pressão IFM Indústria Alimentícia -0,05 a 1 bar IO-Link"

Destaques do Produto

Faixa de medição

-0,05 a 1 bar

Conexão de processo

G 1 com cone de vedação Aseptoflex Vario

Sinal analógico

4 a 20 mA, invertível e com escala ajustável

Comunicação

IO-Link COM2, 38,4 kBaud, revisão 1.1

Temperatura do fluido

-25 a 150 °C

Conexão elétrica

M12, 4 pinos, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI1707 com display, -0,05 a 1 bar, IO-Link e conexão Aseptoflex Vario

O IFM PI1707 é um sensor de pressão faceado frontalmente, com display, destinado à medição de pressão relativa e vácuo. A faixa de medição é de -0,05 a 1 bar, com conexão de processo G 1 e cone de vedação Aseptoflex Vario. Oferece saídas de comutação, analógica de 4 a 20 mA e comunicação IO-Link. A ficha indica aplicação na indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PI1707
Faixa de medição	-0,05 a 1 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 externa, cone de vedação Aseptoflex Vario
Saídas e comunicação	Comutação, analógica 4 a 20 mA e IO-Link
Temperatura do fluido	-25 a 150 °C
Proteção	IP 67, IP 68 e IP 69K
Conexão elétrica	M12, 4 pinos, codificação A
Display	Alfanumérico de 4 dígitos
Dimensões e peso	Ø 50 mm × 107 mm; 356,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações da indústria alimentícia e de bebidas, conforme indicado para o PI1707.
Instalações que atendam à conexão G 1 externa com cone de vedação Aseptoflex Vario e à faixa de -0,05 a 1 bar.
Aplicações com temperatura do fluido entre -25 e 150 °C e necessidade de sinal de comutação, saída analógica 4 a 20 mA ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de processo requerida estiver fora da faixa de medição de -0,05 a 1 bar.
Não considerar compatível mecanicamente com conexões de processo diferentes de G 1 Aseptoflex Vario sem confirmar adaptador e vedação adequados.
Não utilizar em condições elétricas ou de processo fora dos limites especificados na documentação do fabricante.

APLICAÇÕES E USO

Uso indicado: montagem faceada para medição de pressão em aplicações da indústria alimentícia e de bebidas.
Monitoramento de pressão relativa ou vácuo em meios pastosos, sólidos, líquidos ou gasosos, respeitando a faixa de medição e os limites de temperatura informados.
Possibilidade de integração em sistemas de controle com entrada analógica 4 a 20 mA, entrada de comutação compatível ou mestre IO-Link compatível; validar requisitos elétricos e configuração do sistema antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI1707 com display, -0,05 a 1 bar, IO-Link e conexão Aseptoflex Vario, verifique estes pontos:

Escolha o PI1707

Quando a faixa necessária estiver entre -0,05 e 1 bar, a instalação utilizar G 1 Aseptoflex Vario e forem necessários display local, comutação, sinal 4 a 20 mA ou IO-Link.

Procure outra faixa ou configuração

Se o processo exceder a faixa de medição, exigir outra conexão mecânica ou necessitar de uma saída diferente das descritas, compare com outro modelo IFM e valide a ficha técnica correspondente antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI1707	Código do produto indicado no anúncio e na ficha.
Marca	IFM / ifm electronic	Fabricante informado.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Descrição do tipo de sensor.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação informada na ficha do produto.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados nos dados técnicos.

Faixa e tipo de medição
Faixa de medição	-0,05 a 1 bar; -50 a 1000 mbar; -0,72 a 14,5 psi; -20 a 401,5 inH₂O; -5 a 100 kPa	Faixa nominal apresentada em unidades alternativas.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite informado para resistência a vácuo.
Resistência à pressão	10000 mbar / 145 psi / 1000 kPa	Valor de resistência à pressão informado.
Pressão mínima de ruptura	30000 mbar / 435 psi / 3000 kPa	Pressão mínima de ruptura indicada na ficha.
Ponto de comutação SP	-49 a 1000 mbar	Intervalo de ajuste informado para o ponto SP.
Ponto de retorno RP	-50 a 999 mbar	Intervalo de ajuste informado para o ponto RP.
Distância mínima SP/RP	2 mbar	Separação mínima indicada entre ponto de comutação e retorno.
Ponto inicial da saída analógica	-50 a 800 mbar	Faixa de ajuste informada para o início do sinal analógico.
Ponto final da saída analógica	150 a 1000 mbar	Faixa de ajuste informada para o fim do sinal analógico.

Precisão e desvios
Precisão do ponto de ajuste	< ±0,2 % do span	Condição de referência indicada: DIN EN IEC 62828-1; turn down 1:1.
Desvio de linearidade	< ±0,15 % do span	Valor especificado para o desvio de linearidade.
Desvio de histerese	< ±0,15 % do span	Valor especificado para a histerese.
Desvio de características	< ±0,2 % do span	Valor especificado para o desvio de características.
Repetibilidade	< ±0,1 % do span	Valor especificado para repetibilidade.
Estabilidade ao longo do tempo	< ±0,1 % do span por ano	Variação anual indicada.
Estabilização do ponto zero: display e saída de comutação	0,2 % do span	Valor informado para essa configuração.
Estabilização do ponto zero: IO-Link e saída analógica	0,15 % do span	Valor informado para essa configuração.

Alimentação e consumo elétrico
Tensão de operação, 2 fios	20 a 30 V DC	Faixa de alimentação especificada para operação a 2 fios.
Tensão de operação, 3 fios	18 a 30 V DC	Faixa de alimentação especificada para operação a 3 fios.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Intervalo informado para a configuração de 2 fios.
Consumo de corrente, 3 fios	5 a 45 mA; 430 mA com carga máxima	Valores informados para a configuração de 3 fios.
Corrente máxima constante, 3 fios	100 mA	Limite de corrente constante indicado.
Carga máxima, 2 fios	300 Ω	Carga máxima indicada para a configuração de 2 fios.
Carga máxima, 3 fios	(Ub - 10 V) / 21,5 mA; 650 Ω com Ub = 24 V	Condições de carga especificadas para 3 fios.
Classe de proteção elétrica	III	Classe indicada na ficha.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada.

Saídas e proteção elétrica
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link	Tipos de sinal especificados.
Saída analógica	4 a 20 mA, invertível e com escala ajustável	Característica da saída analógica.
Função elétrica	PNP/NPN	Configuração elétrica indicada.
Saídas digitais	2	Quantidade informada.
Saídas analógicas	1	Quantidade informada.
Função da saída de comutação	Abertura/fechamento, parametrizável	Modo configurável indicado.
Frequência de comutação DC, 3 fios	125 Hz	Frequência especificada para essa configuração.
Queda de tensão máxima na saída DC, 3 fios	2 V	Valor máximo informado.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção indicado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.

Comunicação e conexão elétrica
Interface de comunicação	IO-Link COM2, 38,4 kBaud; revisão 1.1; SDCI, IEC 61131-9	Padrão e velocidade especificados.
Conector elétrico	1 × M12, codificação A, 4 pinos, contatos dourados	Interface elétrica especificada.
Característica dos contatos	Banhados a ouro	Característica especial informada.

Conexão e dados mecânicos
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Tipo de montagem	Faceado frontalmente	Configuração de instalação indicada.
Invólucro	Cilíndrico	Formato informado.
Dimensões	Ø 50 mm; comprimento 107 mm	Dimensões gerais informadas.
Peso	356,9 g	Massa indicada na ficha.
Torque	35 Nm	Valor de torque informado; conferir condições de montagem na documentação do fabricante.
Materiais do invólucro e componentes	Aço inoxidável 316L, PBT, FKM, PEI, PFA e PTFE	Materiais listados para componentes do produto.
Partes em contato com o meio	Célula de medição em cerâmica (99,9 % Al₂O₃); conexão de processo em aço inoxidável 316L; vedação PTFE	Materiais molhados indicados.
Acabamento superficial da conexão de processo	Ra < 0,4 µm; Rz = 4 µm	Características de superfície informadas.

Condições ambientais e de processo
Temperatura do fluido	-25 a 150 °C	Limites de temperatura do meio indicados.
Temperatura ambiente	-25 a 80 °C	Faixa ambiente especificada.
Temperatura de armazenamento	-40 a 100 °C	Faixa especificada para armazenamento.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção indicados na ficha.
Ciclos de pressão	Mínimo de 100 milhões	Número mínimo indicado para ciclos de pressão.
Proteção contra vibração	DIN EN 60068-2-6; 20 g (10 a 2000 Hz)	Norma e condição especificadas.
Estanqueidade perfeita	Sim	Característica indicada na ficha.
Watchdog integrado	Sim	Recurso informado.

Display e operação
Display	Exibição alfanumérica de 4 dígitos	Formato de indicação do valor medido.
LED de unidade	Verde	Cor indicada para o LED de unidade.
LED de estado de comutação	Amarelo	Cor indicada para o LED de estado.
Unidades de display	mbar, psi, kPa e inH₂O	Unidades disponíveis conforme a ficha.
Interface de controle	Três botões de configuração	Controles locais informados.
Amortecimento DAA	0 a 99,99 s	Intervalo de ajuste informado.
Amortecimento DAP	0 a 99,99 s	Intervalo de ajuste informado.

Dados de conformidade e vida útil
Certificações e compatibilidade eletromagnética	EMC DIN EN 61326-1; UL J048 E174189	Referências declaradas na ficha.
MTTF	214 anos	Valor informado pelo fabricante na ficha; não representa garantia de vida útil em campo.
Código NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link COM2 (38,4 kBaud), revisão 1.1, padrão SDCI IEC 61131-9.

• Saída analógica de 4 a 20 mA, invertível e com escala ajustável.

• Saídas de comutação parametrizáveis; função elétrica PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação especificada: 20 a 30 V DC em operação de 2 fios e 18 a 30 V DC em operação de 3 fios. Confirmar pinagem e esquema de ligação na documentação do fabricante.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario; montagem faceada frontalmente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede ou mestre IO-Link compatível com COM2, 38,4 kBaud e revisão 1.1	✓	A interface informada para o sensor é IO-Link COM2, revisão 1.1, conforme SDCI IEC 61131-9.
Entrada analógica compatível com sinal de 4 a 20 mA	✓	O sensor dispõe de saída analógica 4 a 20 mA, invertível e de escala ajustável.
Instalação com conexão G 1 Aseptoflex Vario	✓	Essa é a conexão de processo especificada para o PI1707.
Processo que exige medição acima de 1 bar ou abaixo de -0,05 bar	✗	A faixa de medição indicada para o modelo é -0,05 a 1 bar.
Conexão de processo diferente de G 1 Aseptoflex Vario, sem adaptador validado	✗	A conexão especificada é G 1 externa com cone Aseptoflex Vario; a compatibilidade com outra interface mecânica não está informada.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI1707 com display, -0,05 a 1 bar, IO-Link e conexão Aseptoflex Vario

Confirme que a pressão de operação está dentro da faixa de -0,05 a 1 bar e que a temperatura do fluido está entre -25 e 150 °C.
Verifique se a conexão do processo é G 1 externa com cone Aseptoflex Vario e se a montagem faceada corresponde ao projeto da instalação.
Confira a compatibilidade dos materiais molhados com o meio e as condições do processo usando a documentação técnica do fabricante.
Instale o sensor conforme as instruções do fabricante; a ficha informa torque de 35 Nm, cuja aplicação deve ser confirmada nas condições de montagem especificadas.
Conecte o conector M12 de 4 pinos, codificação A, e confira alimentação, pinagem e esquema elétrico no datasheet antes de energizar.
Configure a saída necessária, os pontos de comutação ou a escala analógica; para IO-Link, confirme mestre compatível com COM2 e revisão 1.1.

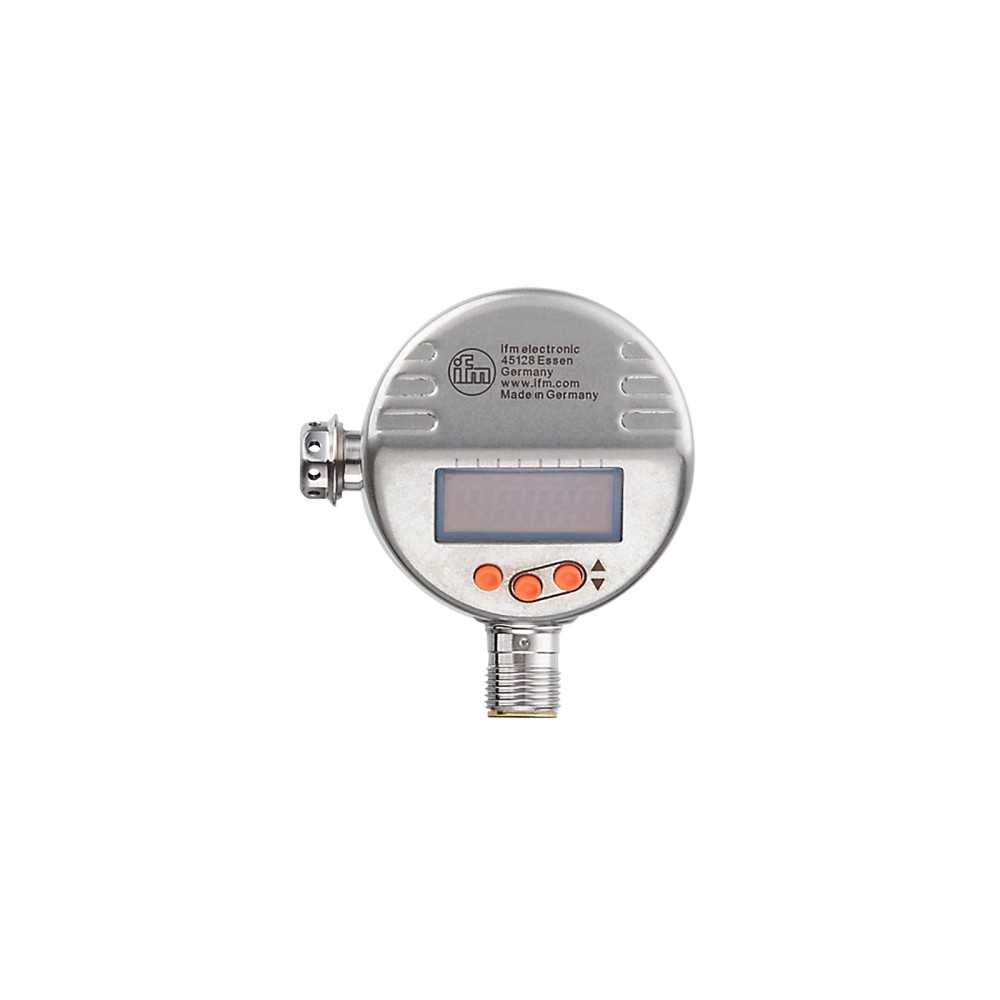

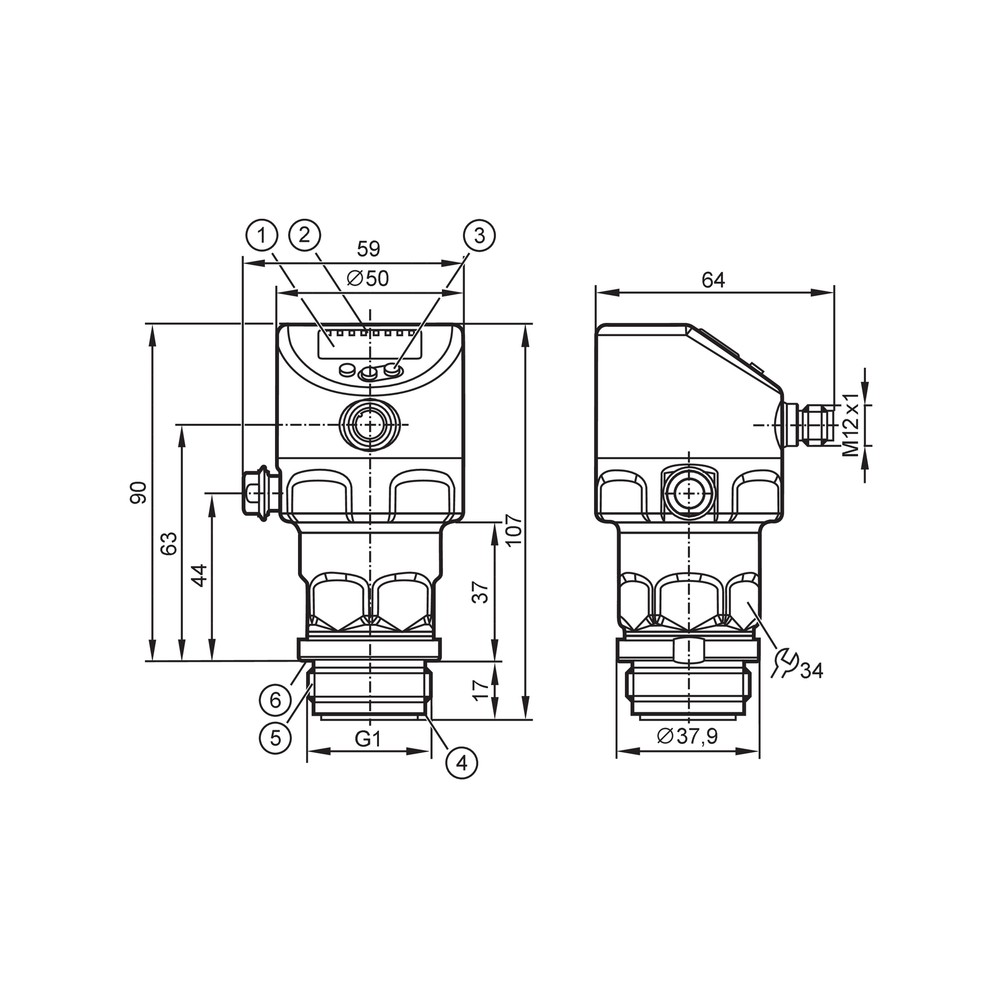

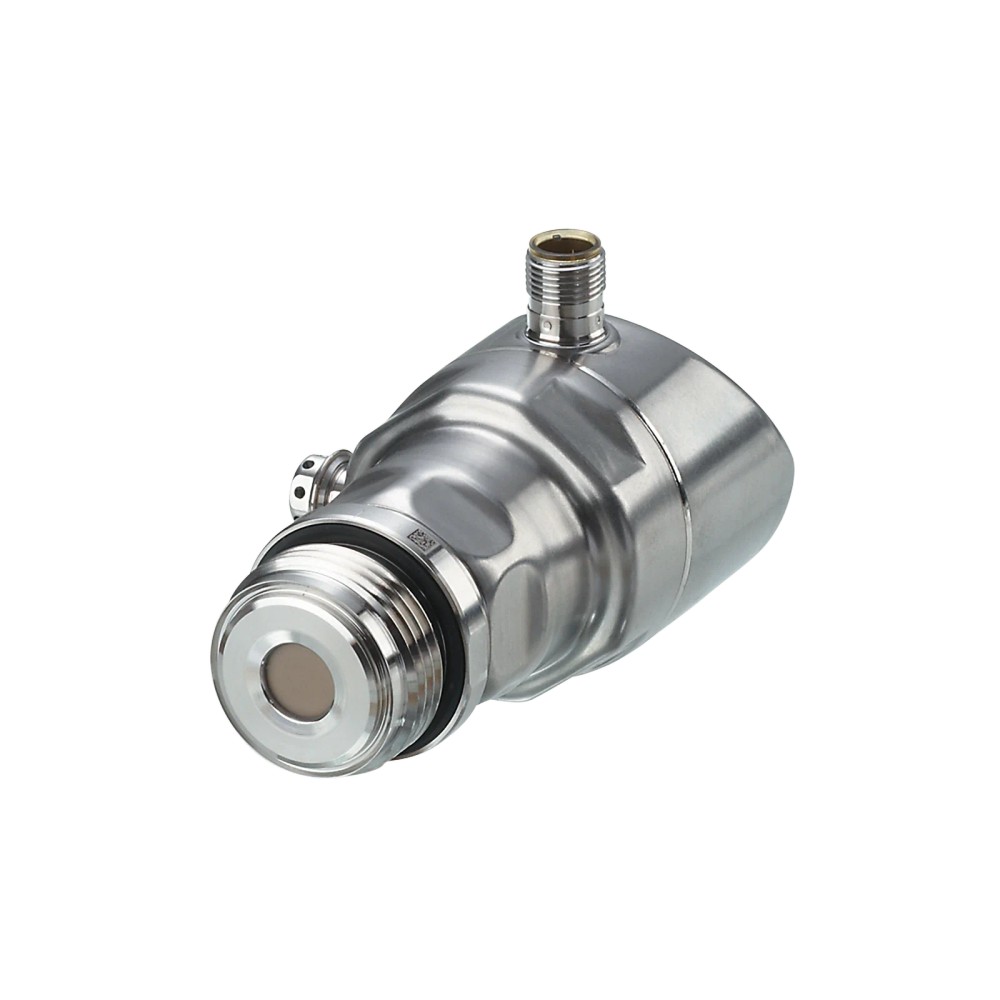

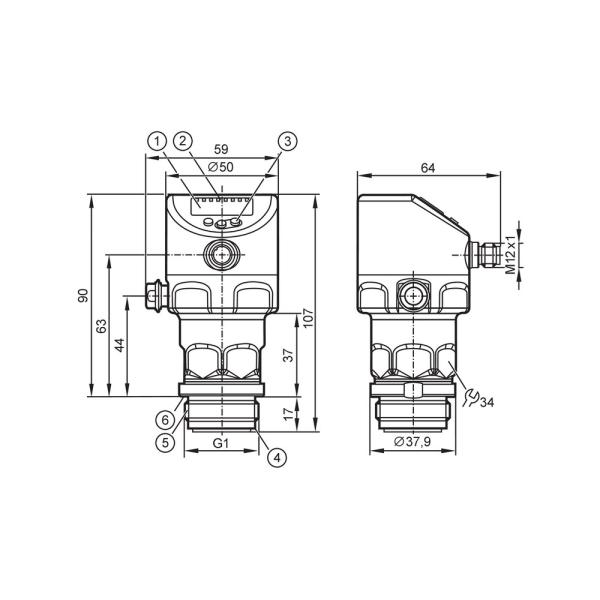

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display permanece apagado ou o sensor não comunica.	Alimentação ausente ou fora da faixa aplicável à configuração de 2 ou 3 fios; conexão M12 ou pinagem incorreta.	Meça a tensão no conector, confira a configuração de ligação e compare a pinagem com o datasheet do PI1707.
O valor exibido ou transmitido não corresponde ao processo.	Escala analógica configurada de forma incompatível com a faixa esperada ou seleção incorreta da unidade de display.	Compare pressão de referência com o display e verifique unidade, ponto inicial e ponto final da saída analógica parametrizados.
A saída de comutação não muda no ponto esperado.	Pontos SP/RP ou função de abertura/fechamento configurados diferentemente do necessário.	Leia os parâmetros de comutação e confirme que os valores estão dentro dos intervalos especificados para SP e RP.
Há vazamento na conexão de processo ou a leitura oscila após a instalação.	Assentamento, vedação ou montagem incompatível com a conexão G 1 Aseptoflex Vario; também pode haver condição de processo variável.	Inspecione a interface e a vedação, confirme a conexão e o torque conforme instruções do fabricante e compare a pressão medida com uma referência independente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI1707 em português (Datasheet) Desenho em escala PI1707 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI1707 e para que tipo de aplicação serve?

É um sensor de pressão faceado frontalmente com display, indicado para aplicações da indústria alimentícia e de bebidas. Mede pressão relativa e vácuo.

O PI1707 funciona com IO-Link e saída analógica?

Sim. A ficha especifica IO-Link COM2, revisão 1.1, e saída analógica de 4 a 20 mA, além de sinais de comutação.

O que acompanha o sensor?

A ficha do anúncio não informa acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo de fornecimento desta unidade.

Posso usar o PI1707 em um processo que ultrapassa 1 bar?

A faixa de medição informada termina em 1 bar. Para pressões de processo acima desse limite, selecione um modelo cuja faixa cubra a condição requerida.

Ele pode ser conectado diretamente a uma rosca de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. A ficha não confirma compatibilidade mecânica direta com outras conexões; valide a interface e eventuais adaptadores antes da instalação.

O sensor liga, mas o display não acende: o que verifico antes de trocar?

Verifique primeiro a tensão de alimentação aplicável à ligação de 2 ou 3 fios e a conexão M12. Confira também a pinagem no datasheet antes de substituir o sensor.

A leitura está correta no display, mas o sinal 4 a 20 mA não corresponde: o que pode estar errado?

Uma escala analógica configurada de forma diferente da esperada pode causar essa divergência. Confira os pontos inicial e final configurados e compare a corrente com um instrumento adequado.

Devo comprar o PI1707 ou procurar outra versão?

Escolha o PI1707 quando a faixa de -0,05 a 1 bar, a conexão G 1 Aseptoflex Vario e os sinais disponíveis atenderem ao projeto. Se a faixa ou a conexão requerida for diferente, compare a ficha técnica de outro modelo antes da compra.

Que cuidados devo ter ao instalar o PI1707?

Confirme a conexão de processo, os materiais compatíveis com o meio e os limites de temperatura antes da montagem. O valor de torque informado é 35 Nm; siga também as instruções de instalação do fabricante.

O PI1707 é fornecido com cabo ou conector M12 incluso?

A ficha informa um conector elétrico M12 no sensor, mas não lista cabo ou acessórios como itens inclusos. Confirme o conteúdo de fornecimento com o vendedor.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital ponto a ponto especificada para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link COM2, 38,4 kBaud, revisão 1.1; IEC 61131-9).

Aseptoflex Vario

Sistema de conexão de processo com rosca G 1 externa e cone de vedação indicado para o PI1707. (Ref.: conexão de processo G 1 Aseptoflex Vario).

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme a classificação do tipo de pressão indicada para o sensor. (Ref.: pressão relativa; faixa -0,05 a 1 bar).

Saída analógica 4 a 20 mA

Sinal de corrente analógico cuja faixa pode ser invertida e escalada conforme configuração. (Ref.: 4 a 20 mA, invertível e de escala ajustável).

Grau de proteção IP

Classificação de proteção do invólucro indicada pelo fabricante para condições de ingresso especificadas na norma aplicável. (Ref.: IP 67, IP 68 e IP 69K).

Ligações relacionadas com "PI1707 IFM - Sensor de Pressão IFM Indústria Alimentícia -0,05 a 1 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PI1707 IFM - Sensor de Pressão IFM Indústria Alimentícia -0,05 a 1 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
