Sensor de Pressão IFM PI1706 - IO-Link e Display

Pré-visualizar: PI1706 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia -0,124 a 2,5 bar, IO-Link

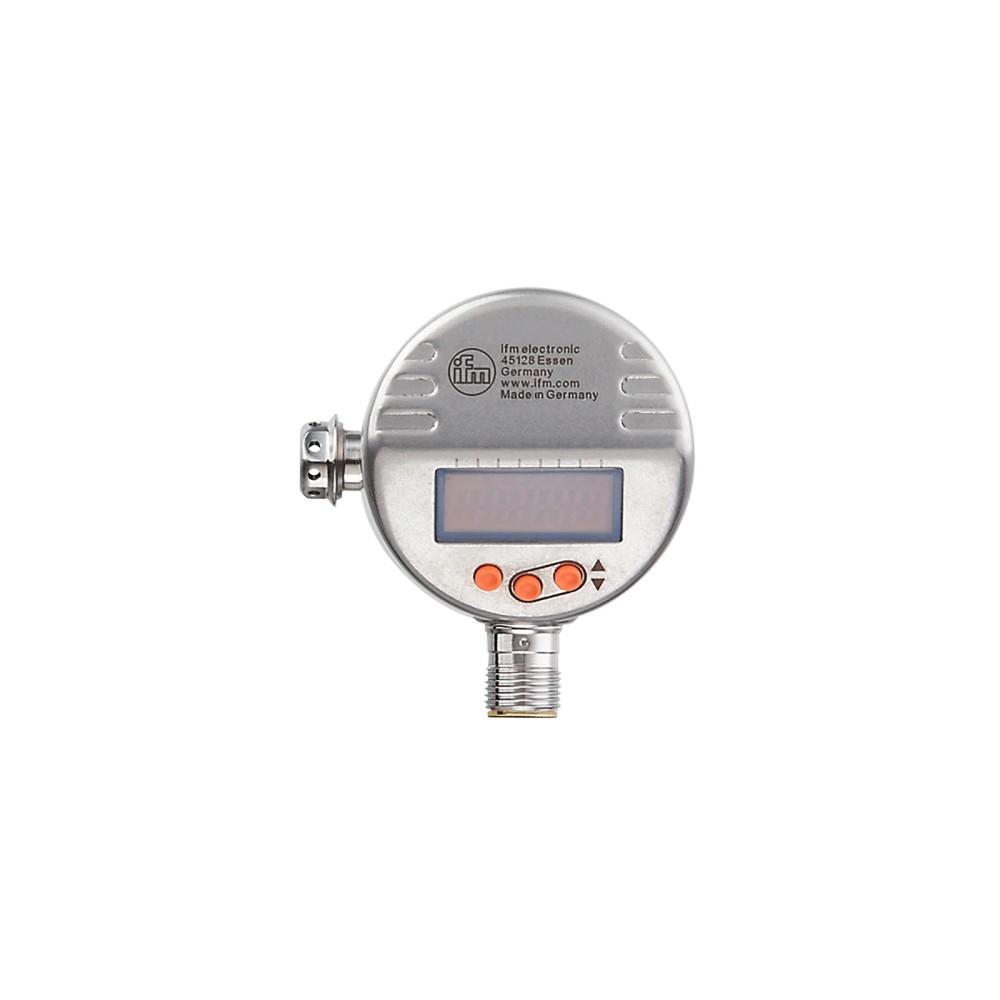

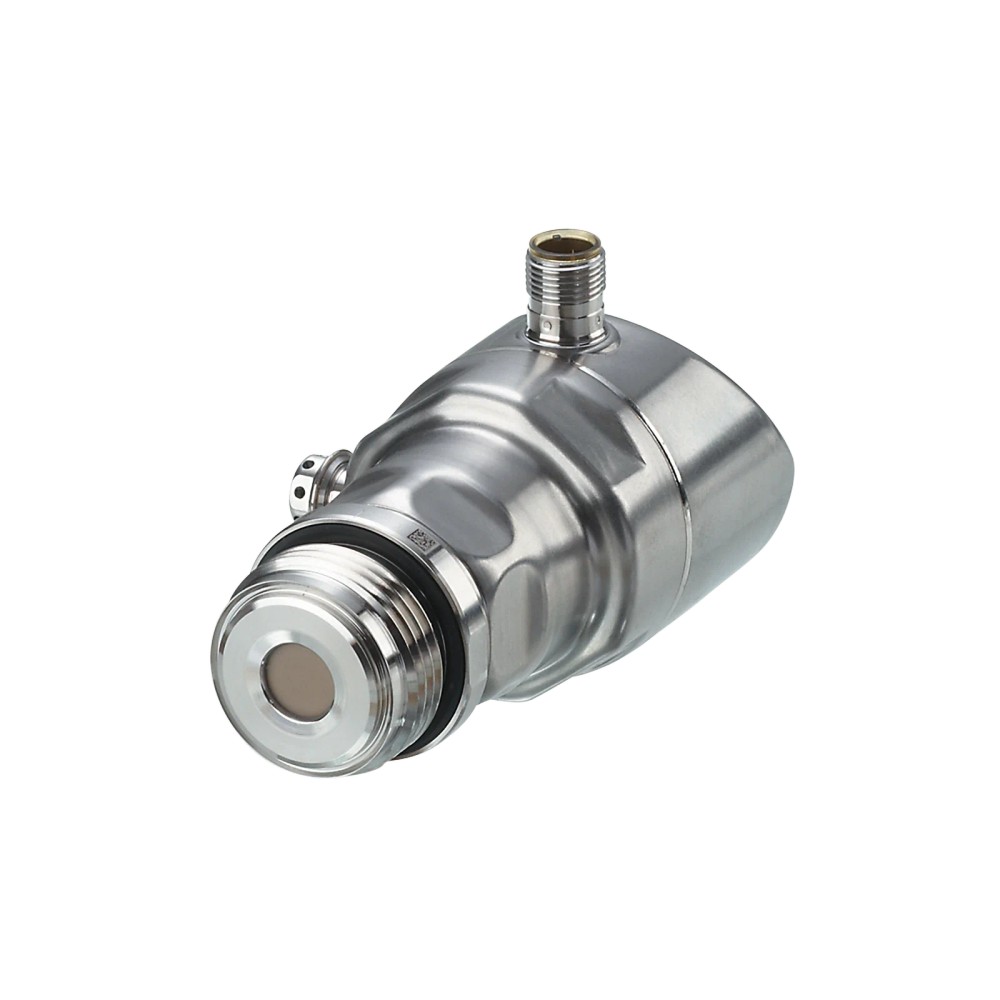

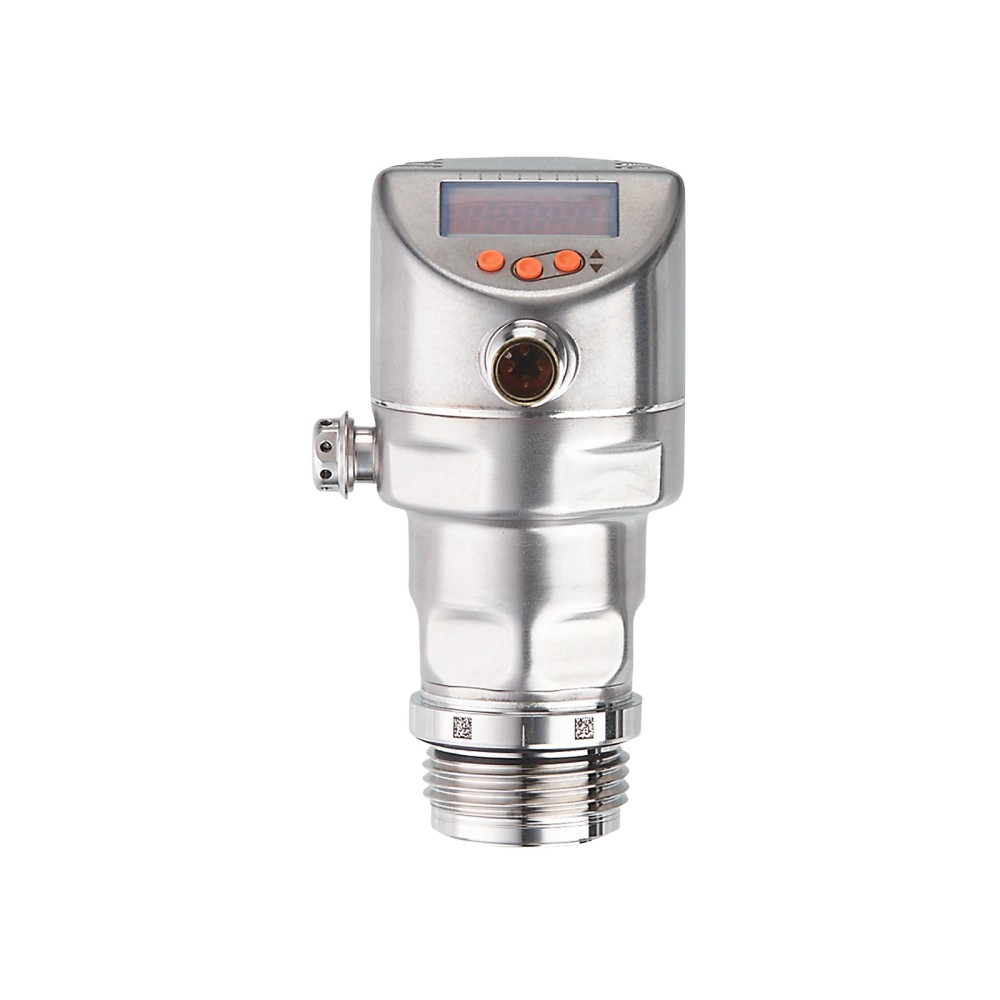

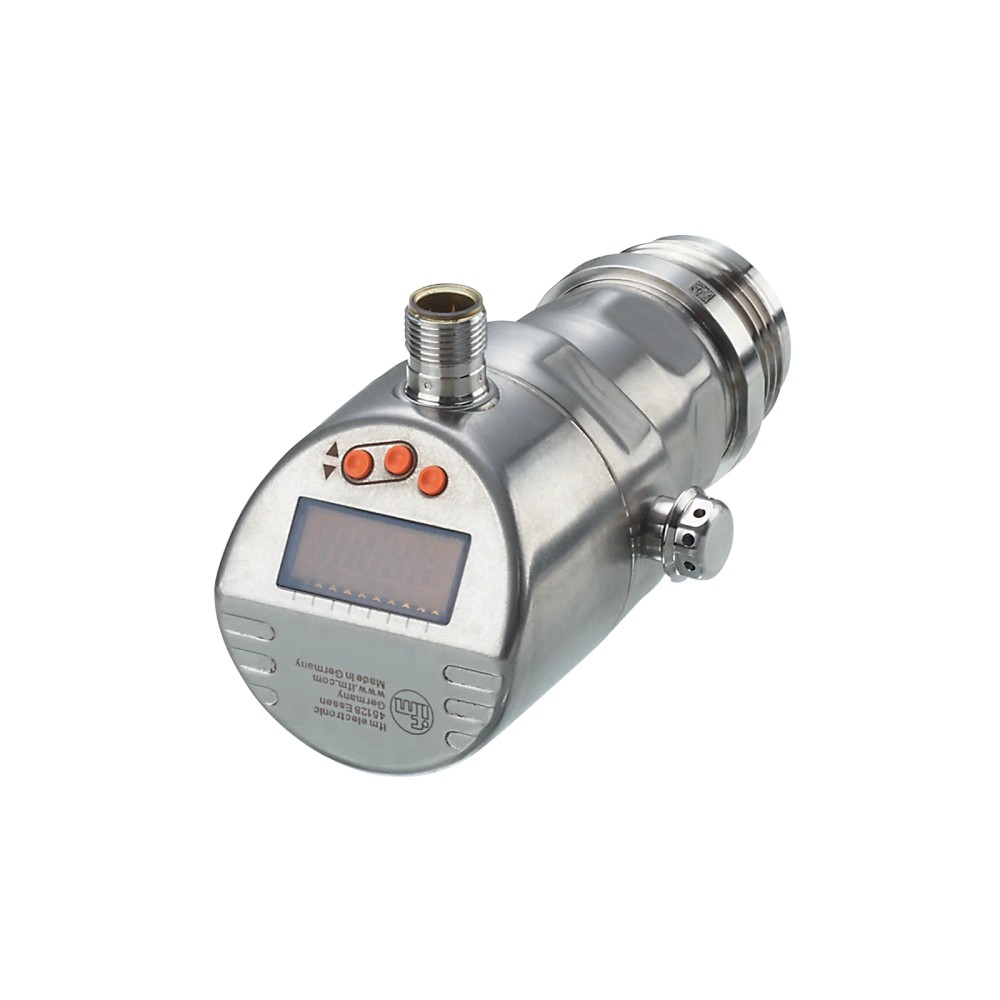

PI1706 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia -0,124 a 2,5 bar, IO-Link

Imagem meramente ilustrativa

R$ 6.954,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1706
EAN: 4021179319409
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PI1706 IFM - Sensor de Pressão IFM com Display Indústria Alimentícia -0,124 a 2,5 bar, IO-Link"

Destaques do Produto

Faixa de medição

-0,124 a 2,5 bar

Processo

G 1 externa com cone Aseptoflex Vario

Sinal

Comutação, 4 a 20 mA e IO-Link 1.1

Alimentação

20 a 30 V DC em 2 fios; 18 a 30 V DC em 3 fios

Temperatura do fluido

-25 a 150 °C

Conexão elétrica

M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI1706 com Display e IO-Link, faixa de medição de -0,124 a 2,5 bar, conexão G 1 Aseptoflex Vario

O IFM PI1706 é um sensor de pressão faceado frontalmente com display integrado, destinado à medição de pressão relativa e vácuo. Sua faixa de medição é de -0,124 a 2,5 bar, com conexão de processo G 1 e cone de vedação Aseptoflex Vario. Oferece saídas de comutação, analógica de 4 a 20 mA e comunicação IO-Link 1.1. A ficha informa aplicação de montagem faceada na indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-0,124 a 2,5 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Saídas e comunicação	Comutação, analógica 4 a 20 mA e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25 a 150 °C
Temperatura ambiente	-25 a 80 °C
Grau de proteção	IP67, IP68 e IP69K
Material do invólucro	Aço inoxidável 1.4404 / 316L
Dimensões	Ø 50 mm; comprimento 107 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Montagem faceada em aplicações de pressão na indústria alimentícia e de bebidas, conforme aplicação indicada na ficha.
Sistemas que operem dentro da faixa de -0,124 a 2,5 bar e utilizem conexão G 1 Aseptoflex Vario.
Instalações que necessitem de indicação local por display e/ou sinais de comutação, saída analógica 4 a 20 mA ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para pressões de processo fora da faixa de medição de -0,124 a 2,5 bar sem validar a adequação com o fabricante.
Não conectar diretamente a um processo com interface mecânica diferente da rosca externa G 1 com cone Aseptoflex Vario sem confirmar adaptador ou compatibilidade mecânica.
Não aplicar em temperatura ambiente acima de 80 °C ou temperatura de fluido acima de 150 °C, limites informados na ficha.

APLICAÇÕES E USO

Aplicação indicada na ficha: montagem faceada para medição de pressão na indústria alimentícia e de bebidas; confirme a compatibilidade dos materiais em contato com o fluido com os requisitos específicos do processo.
Pode ser considerado em circuitos com meios pastosos, sólidos, líquidos ou gasosos listados na ficha, desde que conexão, faixa de pressão e condições térmicas sejam compatíveis. A ficha não detalha compatibilidade química com substâncias específicas.
Para medição de pressão relativa ou vácuo, valide que o ponto de operação esteja dentro da faixa indicada e que as condições de instalação respeitem os limites de temperatura do sensor. A resistência à pressão não deve ser usada como faixa normal de medição.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI1706 com Display e IO-Link, faixa de medição de -0,124 a 2,5 bar, conexão G 1 Aseptoflex Vario, verifique estes pontos:

Escolha o PI1706 quando

A medição requerida estiver entre -0,124 e 2,5 bar, a conexão de processo for G 1 externa com cone Aseptoflex Vario e a aplicação exigir montagem faceada, display integrado, saídas de comutação/analógica ou IO-Link.

Avalie outra configuração quando

A pressão necessária estiver fora da faixa, a conexão de processo não corresponder à interface G 1 Aseptoflex Vario, ou as condições excederem -25 a 150 °C no fluido ou -25 a 80 °C no ambiente. Confirme com o fabricante a seleção de outro modelo e a compatibilidade do processo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão faceado frontalmente e com display	Descrição do produto na ficha.
Marca	IFM / ifm electronic	Fabricante informado.
Modelo e SKU	PI1706	Identificador do produto.
GTIN	4021179319409	Código de identificação comercial informado.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação registrada na ficha.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Substâncias/meios listados no cadastro técnico.

Faixa de medição e pressão
Faixa de medição	-0,124 a 2,5 bar; -1,8 a 36,25 psi; -50 a 1004 inH₂O; -12,4 a 250 kPa	Faixa nominal publicada; não confundir com resistência à pressão.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão informados.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor informado na ficha; verificar condições de aplicação no datasheet.
Resistência à pressão	20 bar / 290 psi / 2000 kPa	Limite de resistência publicado; não é a faixa de medição.
Pressão de ruptura mínima	50 bar / 725 psi / 5000 kPa	Valor mínimo de ruptura informado; não representa pressão normal de operação.

Saídas e funções
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link	Tipos de saída/comunicação indicados no anúncio e na ficha.
Saída analógica	4 a 20 mA; invertível e com escala ajustável	Características declaradas no anúncio.
Quantidade de saídas digitais	2	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.

Dados elétricos e conexão
Conexão elétrica	1 x M12, codificação A, 4 contatos	Interface de conexão elétrica especificada.
Contatos	4, dourados	Característica especial informada para os contatos.
Tensão de operação em 2 fios	20 a 30 V DC	Faixa de alimentação publicada para configuração de 2 fios.
Tensão de operação em 3 fios	18 a 30 V DC	Faixa de alimentação publicada para configuração de 3 fios.
Interface de comunicação	IO-Link	Interface de comunicação indicada.
Revisão IO-Link	1.1	Revisão informada na ficha.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente informados.
Temperatura do fluido	-25 a 150 °C	Limites de temperatura do fluido informados.
Temperatura de operação	-25 a 150 °C	Valor do atributo de temperatura de operação no anúncio; a ficha distingue temperatura ambiente e do fluido.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento publicada.
Grau de proteção	IP67, IP68 e IP69K	Classificações declaradas; condições de ensaio e instalação devem ser consultadas no datasheet.

Dados mecânicos e materiais
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Tipo de conexão mecânica informado.
Tipo de montagem	Faceado frontalmente	Configuração de montagem especificada.
Invólucro	Aço inoxidável 1.4404 / 316L	Material informado no cadastro.
Materiais em contato com o fluido	Célula de medição: cerâmica 99,9% Al₂O₃; conexão de processo: aço inoxidável 1.4435 / 316L; vedação: PTFE	Materiais de contato especificados na ficha.
Outros materiais	Botão: PBT; vedação do conjunto: FKM; conector M12: PEI; display: PFA; membrana de ventilação: PTFE	Materiais registrados no cadastro técnico; observar a distinção entre vedação do conjunto e materiais em contato com o fluido.
Acabamento	Metálico polido e escovado	Acabamento informado no anúncio.
Dimensões	Diâmetro 50 mm; comprimento 107 mm	Dimensões publicadas; consultar desenho dimensional para montagem.
Peso	358,1 g	Peso informado no cadastro do produto.

Display e elementos de operação
Display	Digital integrado; exibição alfanumérica de 4 dígitos	Descrição do produto no catálogo.
Indicadores	LEDs de status	Elementos de indicação listados no catálogo.
Configuração	Três botões de configuração / programação	Interface local informada no anúncio e catálogo.

Dados de conformidade e classificação
Certificação UL	Número de aprovação UL J048; arquivo UL E174189	Informação de certificação registrada na ficha.
NCM	9026.20.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1.

• Sinal analógico de 4 a 20 mA, invertível e com escala ajustável, conforme dados do anúncio.

• Sinal de comutação; a ficha informa duas saídas digitais e uma saída analógica.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos. Alimentação informada: 20 a 30 V DC em configuração de 2 fios ou 18 a 30 V DC em configuração de 3 fios. Consulte a folha de dados para atribuição dos pinos e configuração elétrica.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario; montagem faceada frontalmente. A compatibilidade mecânica depende da correspondência com a conexão de processo instalada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com IO-Link 1.1 e conexão elétrica M12 A, 4 contatos	✓	A ficha identifica IO-Link revisão 1.1 e conector M12 com codificação A e 4 contatos; conferir pinagem no documento do fabricante.
Processo com conexão G 1 externa e cone de vedação Aseptoflex Vario	✓	Corresponde à conexão de processo especificada para o sensor.
Medição de pressão relativa ou vácuo dentro da faixa de -0,124 a 2,5 bar	✓	Tipo de pressão e faixa de medição constam na ficha técnica.
Aplicação com pressão de processo superior a 2,5 bar	✗	A pressão excede o limite superior da faixa de medição informada; a resistência à pressão não amplia a faixa de medição.
Instalação em ambiente acima de 80 °C ou com fluido acima de 150 °C	✗	As temperaturas excedem os limites ambiente e de fluido publicados para o produto.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI1706 com Display e IO-Link, faixa de medição de -0,124 a 2,5 bar, conexão G 1 Aseptoflex Vario

Confirme no desenho dimensional o espaço disponível e a orientação de montagem faceada.
Verifique que a conexão do processo seja G 1 externa com cone Aseptoflex Vario e que a vedação seja apropriada à instalação.
Confirme que a pressão de operação e as temperaturas do ambiente e do fluido estejam dentro dos limites especificados.
Instale o sensor sem danificar a conexão, a superfície de vedação ou os materiais em contato com o fluido; consulte as instruções do fabricante para torque e procedimento, não informados aqui.
Conecte o M12 A-coded de 4 contatos ao circuito compatível e selecione a alimentação de acordo com a configuração de 2 ou 3 fios.
Configure a saída e os parâmetros pelos botões ou IO-Link conforme a aplicação e valide a leitura após a partida.

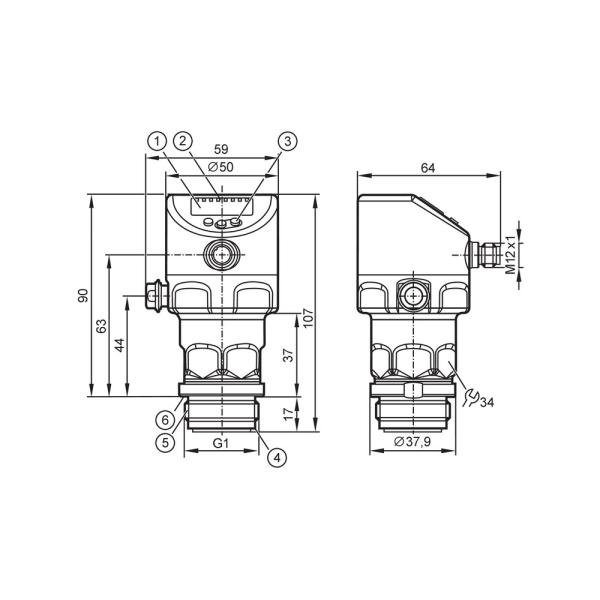

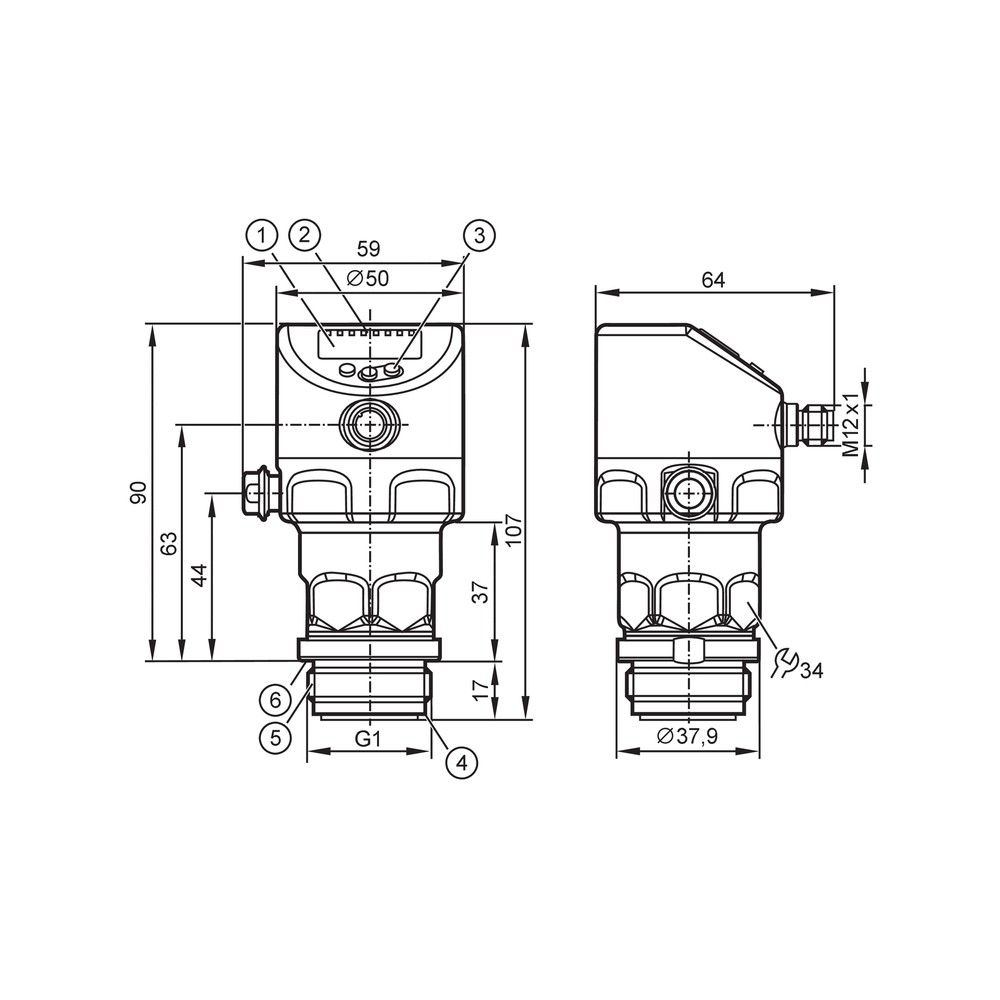

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação, conexão M12 ou configuração de fiação incompatível com o modo de 2 ou 3 fios.	Verifique a tensão aplicada conforme o modo usado e confira a conexão/pinagem na folha de dados do fabricante.
A leitura de pressão parece saturada ou fora da escala esperada.	Pressão aplicada fora da faixa de medição ou escala da saída analógica configurada de forma diferente da esperada.	Compare a pressão do processo com a faixa do sensor e revise a configuração de escala da saída 4 a 20 mA.
Não há comunicação IO-Link com o mestre.	Incompatibilidade de configuração da porta, cabeamento ou revisão de comunicação selecionada.	Confirme a conexão M12 e configure a porta do mestre para IO-Link; valide a revisão 1.1 e os dados do dispositivo no material do fabricante.
Há vazamento ou leitura instável após a montagem.	Conexão de processo ou vedação inadequada, ou montagem que não corresponde à interface Aseptoflex Vario.	Inspecione a conexão G 1, o cone de vedação e a montagem faceada; compare a instalação com as instruções oficiais antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI1706 – português (Datasheet) Desenho em escala PI1706 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI1706 e para quem ele serve?

É um sensor de pressão faceado frontalmente com display, saídas de comutação e analógica e comunicação IO-Link. A ficha indica montagem faceada na indústria alimentícia e de bebidas.

O que vem junto com o sensor?

A ficha fornecida não especifica acessórios inclusos. Confirme o conteúdo de fornecimento com o fornecedor antes da compra.

Posso usar o PI1706 se a pressão do processo passar de 2,5 bar?

A faixa de medição publicada termina em 2,5 bar. A resistência à pressão indicada é um dado distinto e não significa que o sensor meça acima dessa faixa.

Ele funciona com uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone de vedação Aseptoflex Vario. Para outra interface, valide a compatibilidade mecânica e eventual adaptador com o fabricante.

O display acende, mas a saída de 4 a 20 mA não corresponde à leitura esperada; o que verificar?

Confira primeiro a escala e a configuração da saída analógica, que é ajustável e invertível. Verifique também se o ponto de pressão está dentro da faixa de medição.

O mestre não reconhece o sensor por IO-Link; preciso trocar o produto?

Antes de substituir, verifique a configuração da porta do mestre, a ligação M12 e a compatibilidade com IO-Link 1.1. Consulte a folha de dados para confirmar a pinagem e a configuração do dispositivo.

É melhor comprar o PI1706 ou apenas um conector/cabo separado?

O PI1706 é o sensor; a ficha não informa acessórios inclusos nem apresenta um kit. Se a necessidade for apenas substituir o cabo ou conector, confirme o componente compatível separadamente com o fabricante.

Quando devo escolher outro sensor em vez do PI1706?

Avalie outra configuração se a faixa necessária exceder -0,124 a 2,5 bar, se a conexão de processo não for G 1 Aseptoflex Vario ou se as temperaturas ultrapassarem os limites publicados. Confirme o modelo alternativo com o fabricante.

Que cuidados devo ter na instalação do sensor?

Confira a conexão G 1 Aseptoflex Vario, o espaço de montagem e os limites de pressão e temperatura antes da instalação. Use o desenho dimensional e as instruções oficiais para o procedimento e a pinagem.

Como identifico a procedência e os dados oficiais do PI1706?

O fabricante informado é IFM e o código do produto é PI1706. A ficha fornecida não detalha condições de garantia; consulte o fornecedor para informações comerciais e use o datasheet oficial para os dados técnicos.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um dispositivo compatível. (Ref.: revisão IO-Link 1.1)

Aseptoflex Vario

Sistema de conexão de processo especificado para a rosca externa G 1 do sensor. (Ref.: conexão de processo G 1 com cone de vedação Aseptoflex Vario)

Pressão relativa

Tipo de pressão indicado para medição pelo sensor, junto com vácuo. (Ref.: tipo de pressão)

Saída analógica 4 a 20 mA

Sinal analógico de corrente cuja escala pode ser ajustada e invertida conforme informado na ficha. (Ref.: sinal de saída 4 a 20 mA)

Grau de proteção IP

Classificação declarada para proteção do invólucro, cujas condições de aplicação devem ser verificadas no datasheet. (Ref.: IP67, IP68 e IP69K)
