Sensor de Pressão IFM PI1705 - IO-Link e Display

Pré-visualizar: PI1705 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 4 bar IO-Link

PI1705 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 4 bar IO-Link

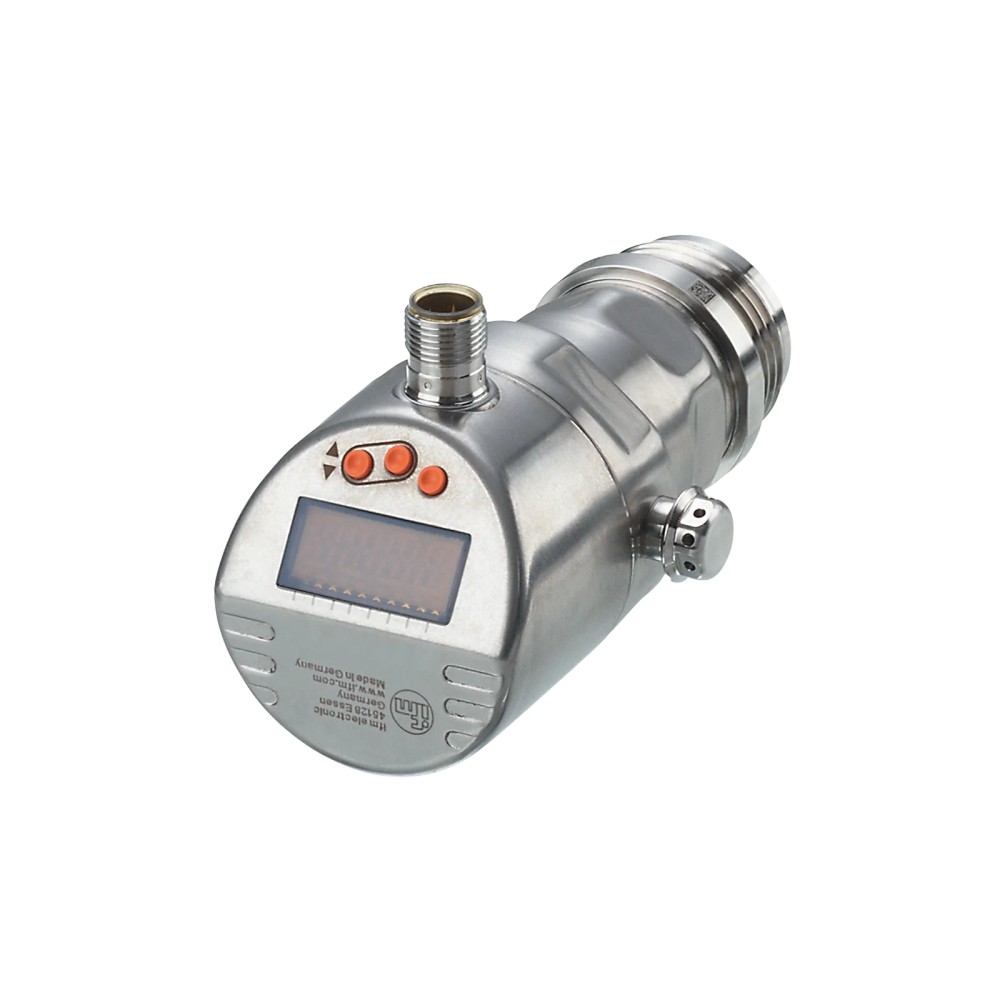

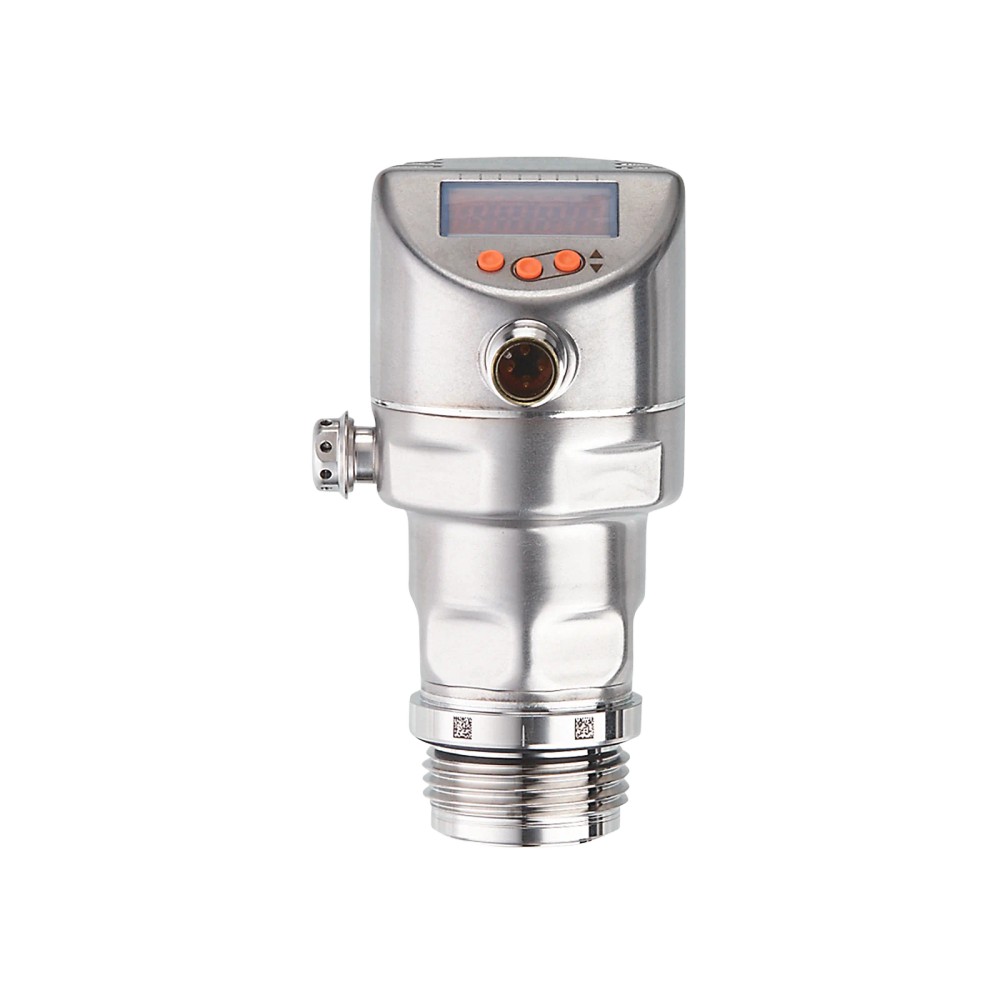

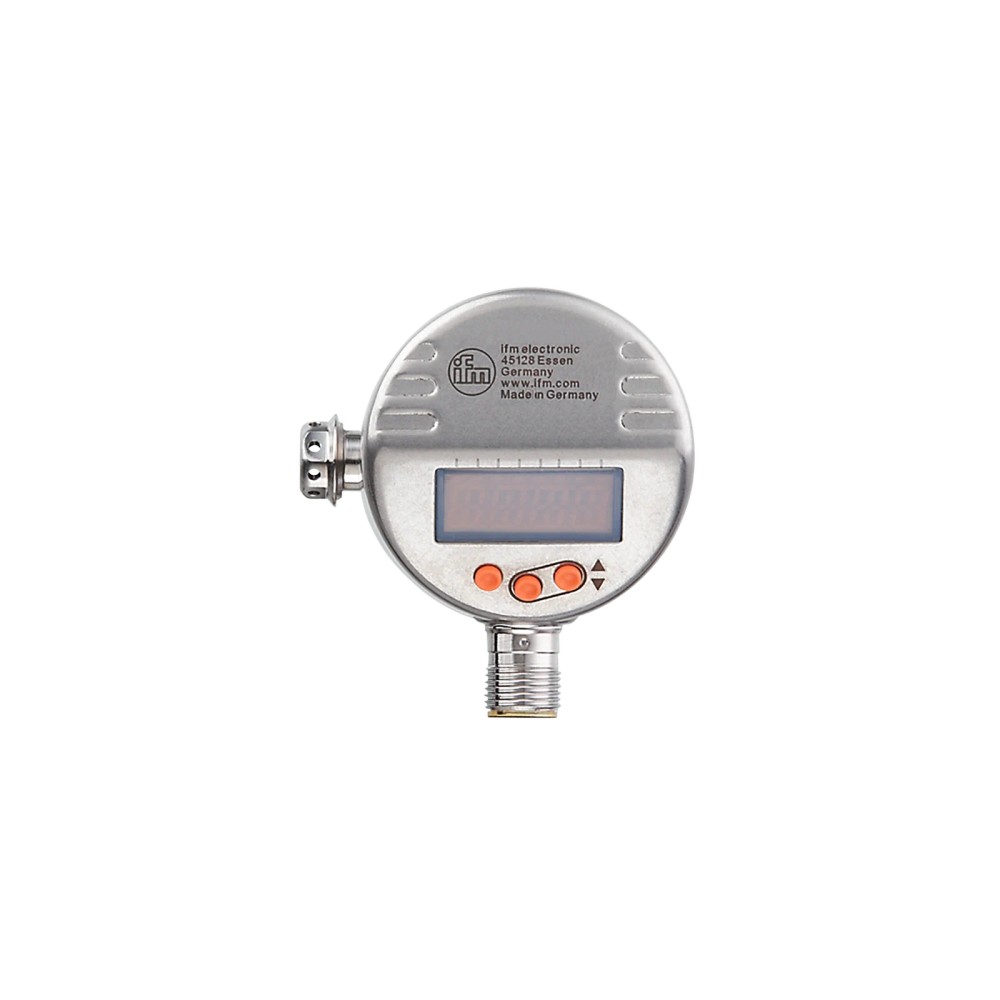

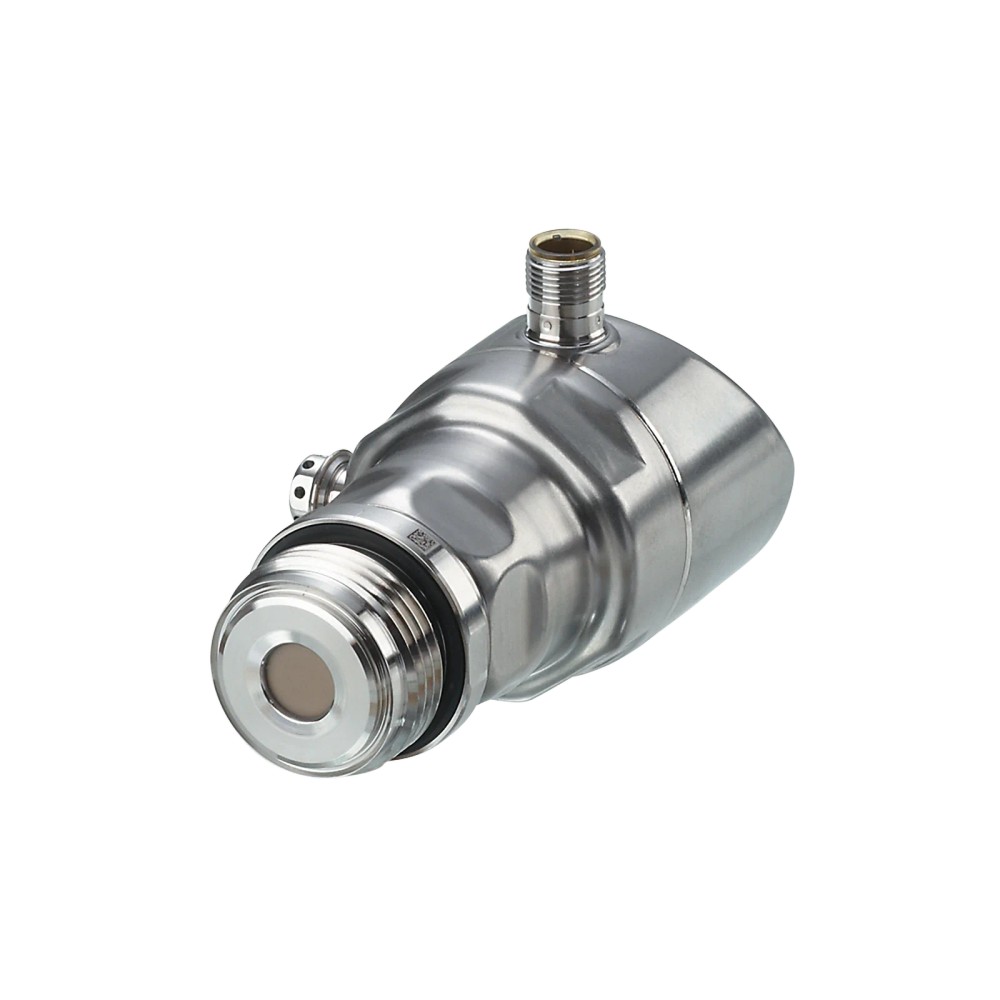

Imagem meramente ilustrativa

R$ 6.954,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1705
EAN: 4021179319393
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PI1705 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 4 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 4 bar

Conexão de processo

G 1 externa, Aseptoflex Vario

Interface

IO-Link 1.1, COM2 / 38,4 kBaud

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Conexão elétrica

M12, codificação A, 4 contatos

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PI1705 IFM — Sensor de pressão eletrônico faceado com display e IO-Link, -1 a 4 bar

O PI1705 é um sensor eletrônico para medição de pressão relativa e vácuo, com montagem faceada e aplicação indicada para a indústria alimentícia e de bebidas. Mede de -1 a 4 bar e oferece saídas de comutação, analógica de 4 a 20 mA e IO-Link. Possui conexão de processo G 1 com cone de vedação Aseptoflex Vario e proteção IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 4 bar; -14,5 a 58 psi; -100 a 400 kPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 externa, cone de vedação Aseptoflex Vario
Saídas	2 digitais e 1 analógica; sinais de comutação, analógico e IO-Link
Sinal analógico	4 a 20 mA, invertível e com escala ajustável
Alimentação	18 a 30 V DC em 3 fios; 20 a 30 V DC em 2 fios
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP 67, IP 68 e IP 69K
Dimensões e massa	Ø 50 x 107 mm; 359,9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações da indústria alimentícia e de bebidas, dentro da faixa de -1 a 4 bar.
Instalações que disponham de conexão de processo G 1 externa com cone Aseptoflex Vario e alimentação compatível com os dados elétricos do sensor.
Sistemas que utilizem IO-Link 1.1 ou sinais de comutação e saída analógica de 4 a 20 mA.

⚠ Considere outro se precisa de:

Não selecionar para medições acima de 4 bar ou abaixo de -1 bar como faixa de medição; os limites de resistência à pressão não ampliam a faixa de medição.
Não selecionar quando a conexão de processo requerida for diferente de G 1 externa com cone de vedação Aseptoflex Vario, sem adaptador compatível confirmado.
Não usar fora dos limites de temperatura do fluido informados, de -25 a 150 °C.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem faceada em equipamentos da indústria alimentícia e de bebidas, com meio e condições dentro dos limites declarados na ficha.
Pode ser integrado a sistemas de controle que aceitem IO-Link 1.1, sinais de comutação ou saída analógica de 4 a 20 mA; confirme a configuração elétrica e a entrada do controlador.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos. A adequação ao processo deve considerar compatibilidade dos materiais molhados, faixa de pressão e temperatura.

COMO ESCOLHER

Antes de comprar o PI1705 IFM — Sensor de pressão eletrônico faceado com display e IO-Link, -1 a 4 bar, verifique estes pontos:

Escolha o PI1705 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 4 bar, montagem faceada, conexão G 1 externa Aseptoflex Vario e disponibilidade de IO-Link, saída analógica de 4 a 20 mA ou sinais de comutação.

Avalie outra configuração quando

A pressão de processo estiver fora da faixa de medição, a conexão mecânica requerida não corresponder a G 1 Aseptoflex Vario ou a temperatura do fluido exceder -25 a 150 °C. Confirme a compatibilidade de conexão e os requisitos elétricos no datasheet antes de especificar uma alternativa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI1705	Código do produto informado no anúncio.
Descrição	Sensor de pressão eletrônico, faceado frontalmente e com display	Tipo de produto informado para identificação e seleção.
Aplicação	Montagem faceada para indústria alimentícia e de bebidas	Aplicação indicada na ficha do produto.
Meios de processo	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio informados no cadastro técnico.
Marca	IFM	Fabricante indicado no anúncio.

Medição e pressão
Faixa de medição	-1 a 4 bar; -14,5 a 58 psi; -100 a 400 kPa	Faixa nominal de medição.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados para o sensor.
Resistência à pressão	30 bar; 435 psi; 3000 kPa	Limite de resistência à pressão informado; não representa a faixa de medição.
Pressão mínima de ruptura	100 bar; 1450 psi; 10000 kPa	Valor de pressão de ruptura informado no cadastro técnico.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite de resistência contra vácuo informado.

Dados elétricos
Tensão de operação em 2 fios	20 a 30 V DC	Faixa de alimentação especificada para ligação de 2 fios.
Tensão de operação em 3 fios	18 a 30 V DC	Faixa de alimentação especificada para ligação de 3 fios.
Classe de proteção elétrica	III	Classe informada na ficha.
Função elétrica	PNP/NPN	Função indicada no cadastro; confirme a configuração e a pinagem no datasheet.

Saídas e sinais
Quantidade de saídas	2 saídas digitais e 1 saída analógica	Quantidade informada na ficha técnica.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link	Opções de sinal disponíveis conforme os dados do produto.
Saída analógica	4 a 20 mA, invertível e com escala ajustável	Tipo e possibilidade de ajuste do sinal informados no anúncio.

Interfaces
Interface de comunicação	IO-Link, COM2 / 38,4 kBaud	Interface e velocidade de comunicação especificadas.
Revisão IO-Link	1.1	Revisão informada para a interface.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente informados.
Temperatura do fluido	-25 a 150 °C	Limites de temperatura do fluido informados.
Grau de proteção	IP 67, IP 68 e IP 69K	Graus de proteção indicados na ficha; observar as condições de ensaio e instalação do fabricante.

Dados mecânicos e conexões
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Tipo de montagem	Faceado frontalmente	Configuração de montagem indicada.
Dimensões	Diâmetro 50 mm; comprimento 107 mm	Dimensões físicas informadas.
Formato do invólucro	Cilíndrico	Formato informado no cadastro técnico.
Material do invólucro	Aço inoxidável 316L (1.4404)	Material informado para o invólucro.
Materiais em contato com o fluido	Célula de medição: cerâmica 99,9% Al2O3; conexão de processo: aço inoxidável 316L (1.4435); vedação: PTFE	Materiais de contato com o fluido conforme ficha.
Outros materiais	Botão: PBT; vedação: FKM; conector M12: PEI; display: PFA; membrana de ventilação: PTFE	Materiais listados no cadastro; a ficha também informa PTFE como vedação em contato com o fluido.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico especificado.
Peso	359,9 g	Massa indicada no cadastro do produto.

Display e operação
Display	Integrado	Recurso indicado no anúncio.
Elementos de operação	Display alfanumérico de 4 dígitos, LEDs de status e botões de programação	Detalhes informados na descrição do cadastro do produto.

Conformidade e identificação logística
Certificação UL	Número de aprovação J048; número do arquivo E174189	Identificação de certificação listada no cadastro técnico.
GTIN	4021179319393	Código global de identificação do produto.
NCM	9026.20.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, COM2 / 38,4 kBaud.

• Sinal analógico de 4 a 20 mA, invertível e com escala ajustável.

• Sinais de comutação; função elétrica PNP/NPN indicada na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação: 18 a 30 V DC em 3 fios ou 20 a 30 V DC em 2 fios. A ficha informa 2 saídas digitais e 1 saída analógica; consulte o datasheet para pinagem e configuração elétrica detalhadas.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario; montagem faceada frontalmente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com conexão de processo G 1 externa Aseptoflex Vario e montagem faceada.	✓	Corresponde à conexão e ao tipo de montagem especificados para o sensor.
Sistema de controle com IO-Link 1.1, COM2 / 38,4 kBaud.	✓	A interface de comunicação informada é IO-Link 1.1, COM2 / 38,4 kBaud.
Entrada analógica compatível com sinal de 4 a 20 mA.	✓	A ficha informa saída de 4 a 20 mA, invertível e com escala ajustável.
Processo requer medição fora da faixa de -1 a 4 bar.	✗	A pressão requerida fica fora da faixa de medição especificada; a resistência à pressão não altera essa faixa.
Fluido com temperatura fora de -25 a 150 °C.	✗	A condição excede os limites de temperatura do fluido informados.
Instalação com conexão elétrica M12, codificação A, 4 contatos e alimentação dentro do intervalo correspondente à ligação de 2 ou 3 fios.	✓	Conexão e faixas de alimentação constam na ficha; confirme a pinagem e o modo de ligação no datasheet antes de conectar.

INSTALAÇÃO

Como instalar o PI1705 IFM — Sensor de pressão eletrônico faceado com display e IO-Link, -1 a 4 bar

Confirme que a pressão de processo está dentro da faixa de medição de -1 a 4 bar e que temperatura, meio e condições de instalação são compatíveis com a ficha.
Verifique a interface mecânica: rosca externa G 1 com cone de vedação Aseptoflex Vario e montagem faceada.
Instale o sensor conforme as instruções do fabricante, sem exceder os limites mecânicos indicados e observando a vedação especificada para a conexão.
Confirme que o circuito fornece a alimentação adequada ao modo de ligação: 18 a 30 V DC em 3 fios ou 20 a 30 V DC em 2 fios.
Conecte o cabo M12, codificação A, 4 contatos, seguindo o diagrama de ligação do datasheet e a configuração de entrada do sistema de controle.
Após a instalação, configure o sinal ou a interface necessária e verifique a leitura e a comutação conforme o procedimento do fabricante.

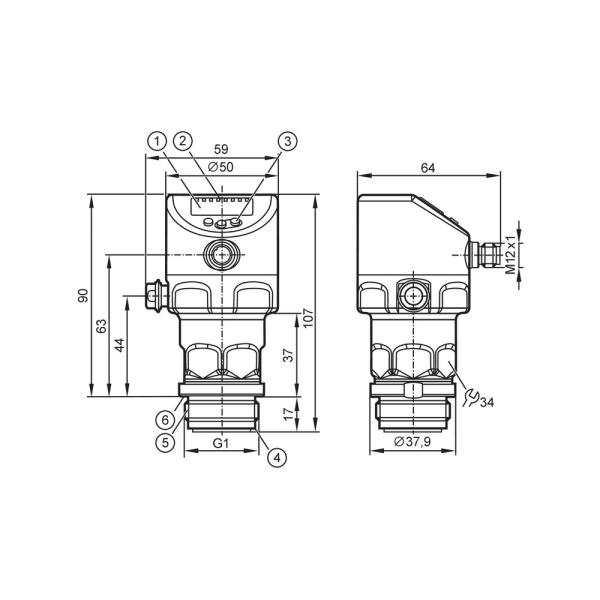

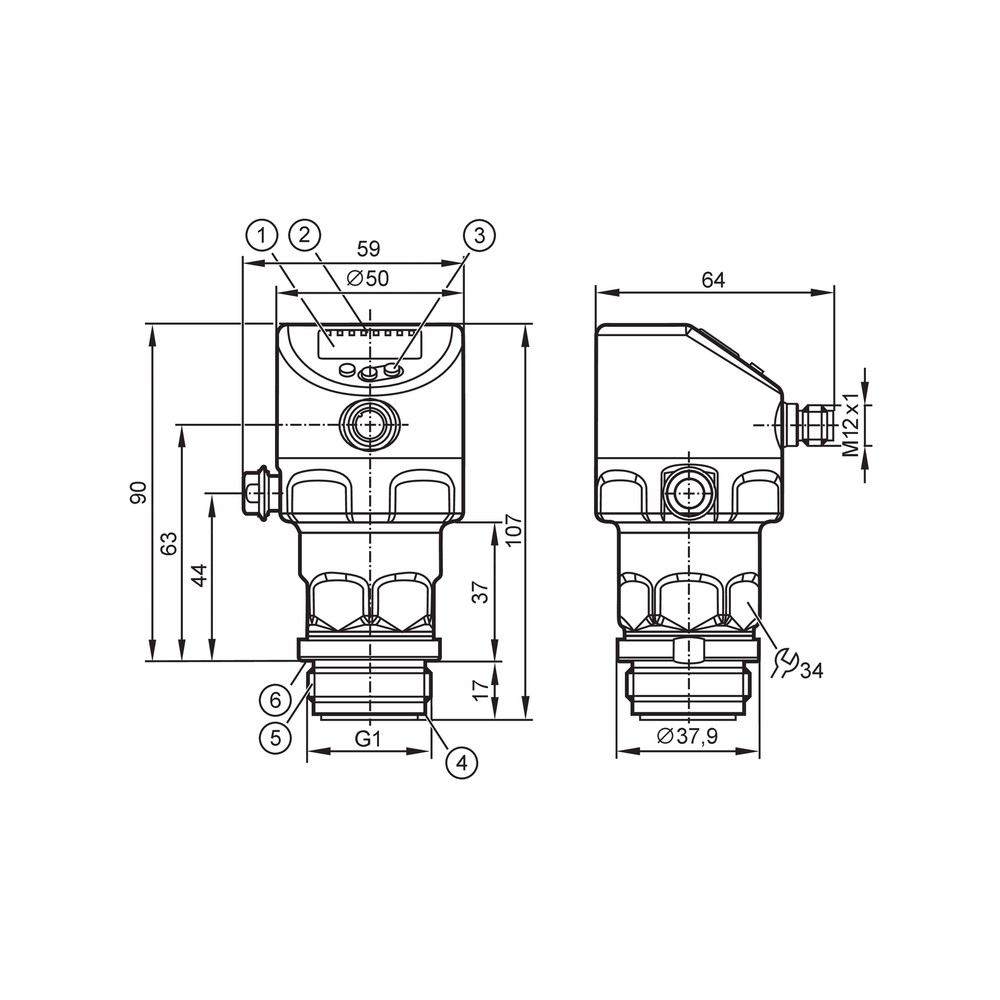

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação, ligação elétrica, configuração de entrada ou pinagem M12 incompatível com a instalação.	Verifique a tensão conforme ligação de 2 ou 3 fios e confira a pinagem no datasheet e a configuração da entrada do controlador.
A leitura permanece no limite ou não acompanha a pressão do processo.	Pressão fora da faixa de medição, conexão de processo inadequada ou condição de instalação incompatível.	Compare a pressão real com a faixa de -1 a 4 bar e confirme a conexão G 1 Aseptoflex Vario e a montagem faceada.
O valor analógico não corresponde ao esperado pelo sistema.	Escala, sentido do sinal ou tipo de entrada do controlador não correspondem à saída configurada.	Confirme que a entrada aceita 4 a 20 mA e verifique no sensor a escala e a possibilidade de inversão do sinal.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração de comunicação incompatível com a interface ou parâmetros do sensor.	Confirme suporte a IO-Link 1.1 e COM2 / 38,4 kBaud no sistema e consulte o datasheet para a configuração de conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI1705 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI1705 e para que tipo de aplicação foi indicado?

É um sensor eletrônico de pressão faceado com display, indicado para montagem na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo.

Quais sinais e conexões elétricas ele oferece?

A ficha informa duas saídas digitais, uma saída analógica de 4 a 20 mA e IO-Link. A conexão elétrica é M12, codificação A, com 4 contatos; confirme a pinagem no datasheet.

O produto acompanha cabo M12 ou outros acessórios?

A ficha fornecida não lista acessórios inclusos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

Posso usar o PI1705 em um processo acima de 4 bar?

A faixa de medição termina em 4 bar, portanto não é indicado para medir pressões acima desse valor. A resistência à pressão especificada não amplia a faixa de medição.

Ele pode medir fluidos com temperatura acima de 150 °C?

Não conforme os limites informados: a temperatura do fluido especificada é de -25 a 150 °C. Não extrapole esse intervalo.

O sensor está instalado, mas não aparece sinal no CLP; o que verifico primeiro?

Verifique a alimentação compatível com a ligação de 2 ou 3 fios, a pinagem M12 e o tipo de entrada do CLP. Consulte o diagrama do fabricante antes de alterar a ligação.

A leitura de pressão está incorreta; preciso trocar o sensor?

Antes da substituição, confirme que a pressão está dentro de -1 a 4 bar e que a montagem faceada e a conexão de processo estão corretas. Para saída analógica, confira também a escala configurada e a compatibilidade da entrada com 4 a 20 mA.

Devo comprar este sensor ou um modelo com outra faixa?

Escolha o PI1705 quando a medição requerida estiver entre -1 e 4 bar e a conexão G 1 Aseptoflex Vario for compatível. Se a pressão de processo exceder essa faixa, selecione um modelo cuja faixa de medição cubra a condição real.

O que devo conferir antes de instalar o sensor?

Confirme a conexão mecânica G 1 Aseptoflex Vario, os limites de pressão e temperatura, a alimentação e a pinagem M12. Use o datasheet do fabricante para orientar a ligação.

O PI1705 funciona com qualquer mestre IO-Link?

A ficha informa IO-Link 1.1, COM2 / 38,4 kBaud; a compatibilidade depende de o mestre e a configuração do sistema suportarem essa interface. Confira os parâmetros e a documentação do fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão expressa em relação à pressão ambiente de referência.

Vácuo

Condição de pressão abaixo da pressão ambiente, dentro dos limites especificados para o sensor.

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível.

Aseptoflex Vario

Sistema de conexão de processo com rosca G 1 externa e cone de vedação, especificado para a montagem do sensor.

IP69K

Grau de proteção indicado na ficha do produto; as condições de uso e ensaio aplicáveis devem ser verificadas na documentação do fabricante.
