Sensor de Pressão IFM PI1704 - Display e IO-Link

Pré-visualizar: PI1704 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 10 bar, IO-Link

PI1704 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 10 bar, IO-Link

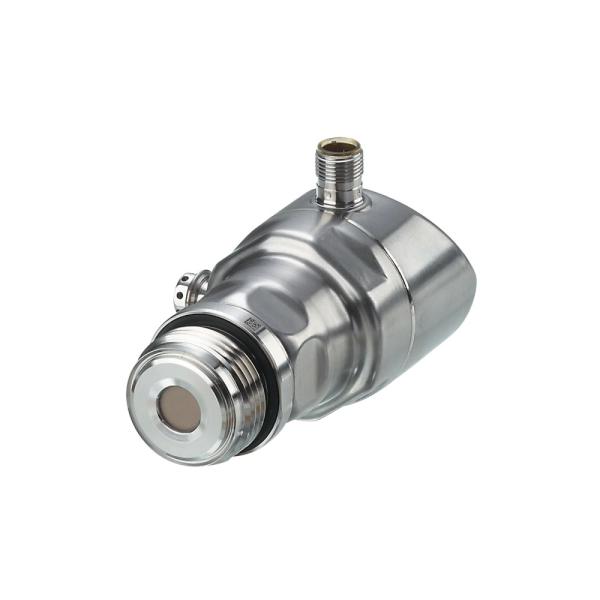

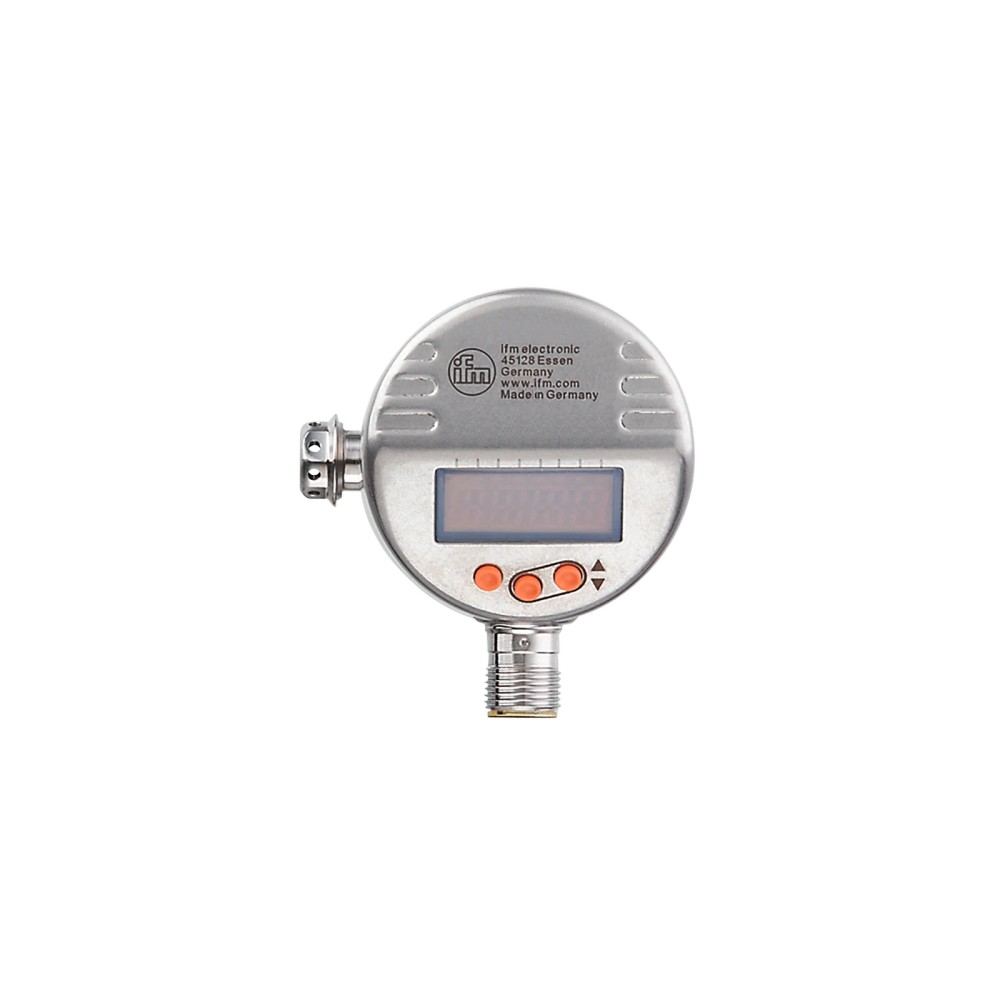

Imagem meramente ilustrativa

R$ 6.954,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1704
EAN: 4021179319386
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PI1704 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 10 bar, IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 10 bar

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Comunicação

IO-Link, revisão 1.1; padrão IEC 61131-9

Processo

G 1 externa com cone de vedação Aseptoflex Vario

Temperatura do fluido

-25 a 150 °C

Conector elétrico

M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

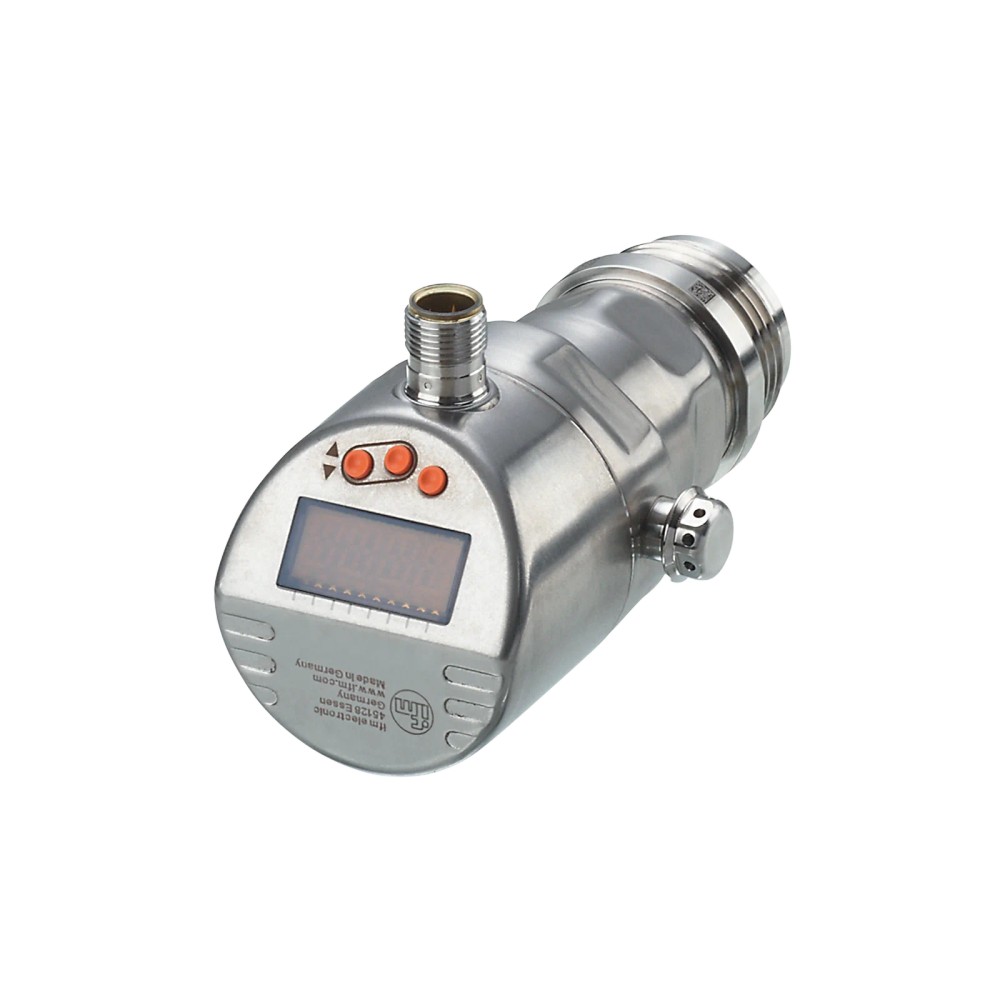

Sobre o Sensor de Pressão IFM PI1704, faceado frontalmente, com display e IO-Link, -1 a 10 bar

O IFM PI1704 é um sensor eletrônico de pressão para monitorar pressão relativa e vácuo, com montagem faceada indicada para aplicações da indústria alimentícia e de bebidas. Mede de -1 a 10 bar e aceita meios pastosos e sólidos, além de fluidos líquidos e gasosos, conforme a ficha do produto. Disponibiliza saídas de comutação, sinal analógico de 4 a 20 mA e comunicação IO-Link; possui display e conexão de processo G 1 Aseptoflex Vario.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar; -14,6 a 145 psi; -0,1 a 1 MPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Saídas e comunicação	Sinal de comutação, sinal analógico 4 a 20 mA e IO-Link
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP67, IP68 e IP69K
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação em 3 fios	18 a 30 V DC
Dimensões	Diâmetro 50 mm; comprimento 107 mm
Material em contato com o fluido	Célula de medição em cerâmica 99,9% Al2O3; conexão de processo em aço inoxidável 316L; vedação PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão em aplicações de alimentos e bebidas com montagem faceada, conforme a aplicação indicada na ficha.
Processos em que a pressão relativa ou o vácuo estejam dentro da faixa de -1 a 10 bar.
Aplicações com meios pastosos ou sólidos e fluidos líquidos ou gasosos, observando a conexão de processo e os limites de temperatura especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão requerida estiver fora da faixa de -1 a 10 bar.
Não utilizar quando o processo exigir temperatura do fluido inferior a -25 °C ou superior a 150 °C.
Não presumir encaixe em conexões diferentes de G 1 com cone de vedação Aseptoflex Vario sem confirmar a adaptação mecânica.

APLICAÇÕES E USO

Aplicação explicitamente indicada: montagem faceada em processos da indústria alimentícia e de bebidas; a ficha descreve compatibilidade com meios pastosos e sólidos e fluidos líquidos e gasosos.
Monitoramento de pressão relativa ou vácuo em processo cuja faixa esteja entre -1 e 10 bar, respeitando a conexão G 1 Aseptoflex Vario e a temperatura do fluido de -25 a 150 °C.
Possibilidade de integração a sistemas que recebam IO-Link ou sinal de corrente de 4 a 20 mA; confirmar requisitos de configuração e ligação no datasheet. Essa utilização é uma aplicação possível inferida das interfaces especificadas, não uma validação de sistema específico.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI1704, faceado frontalmente, com display e IO-Link, -1 a 10 bar, verifique estes pontos:

Escolha o PI1704 quando

A aplicação exigir medição de pressão relativa ou vácuo na faixa de -1 a 10 bar, montagem faceada com conexão G 1 Aseptoflex Vario e disponibilização de sinal de comutação, saída de 4 a 20 mA ou IO-Link.

Verifique outra configuração quando

A faixa de pressão, temperatura do fluido ou conexão de processo requerida não corresponder aos limites e à conexão especificados para este modelo. Confirme também no datasheet a configuração elétrica exigida pelo controlador antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PI1704	Código do produto indicado no anúncio.
Tipo de produto	Sensor eletrônico de pressão faceado frontalmente e com display	Descrição do tipo de produto na ficha.
Aplicação indicada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação informada no cadastro do fabricante.
Meios de processo indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios descritos no contexto do produto.
Tipo de pressão	Pressão relativa e vácuo	Modos de pressão especificados.

Faixa de medição e pressão
Alcance de medição	-1 a 10 bar; -14,6 a 145 psi; -0,1 a 1 MPa	Faixa nominal declarada para o sensor.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência a vácuo informado na ficha.
Resistência à pressão	50 bar / 725 psi / 5 MPa	Resistência à pressão declarada pelo fabricante.
Pressão mínima de ruptura	150 bar / 2175 psi / 15 MPa	Valor mínimo de pressão de ruptura declarado.
MAWP em aplicações segundo CRN	10 bar	Limite informado para aplicações segundo CRN.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha técnica.

Saídas e funções elétricas
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link	Tipos de sinal disponíveis.
Saída analógica de corrente	4 a 20 mA, invertível e com escala ajustável	Faixa e possibilidade de configuração declaradas.
Quantidade de saídas digitais	2	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Função elétrica	PNP/NPN	Função elétrica indicada no cadastro do produto.
Watchdog integrado	Sim	Recurso indicado na ficha técnica.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.

Alimentação e consumo
Tensão de operação, 3 fios	18 a 30 V DC	Faixa de alimentação especificada para ligação de 3 fios.
Tensão de operação, 2 fios	20 a 30 V DC	Faixa de alimentação especificada para ligação de 2 fios.
Consumo de corrente, 2 fios	3,5 a 21,5 mA	Intervalo de consumo informado para ligação de 2 fios.
Consumo de corrente, 3 fios	5 a 45 mA; 430 mA com corrente de carga máxima	Valores transcritos da ficha; confirmar a condição associada ao valor de 430 mA no datasheet.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.

Precisão e desvios
Repetibilidade	Menor que ±0,1% do span	Condição declarada: variações de temperatura menores que 10 K e turn down 1:1.
Precisão do ponto de ajuste	Menor que ±0,2% do span	Referência DIN EN IEC 62828-1; turn down 1:1.

Tempos de reação e ciclos
Retardo de prontidão, 2 fios	Menor que 1 s	Tempo declarado para ligação de 2 fios.
Retardo de prontidão, 3 fios	Menor que 0,5 s	Tempo declarado para ligação de 3 fios.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência	COM2, 38,4 kBaud	Velocidade de comunicação especificada.
Padrão SDCI	IEC 61131-9	Padrão informado para a interface.
Compatibilidade eletromagnética	DIN EN 61326-1	Norma indicada na ficha.

Condições ambientais
Temperatura do fluido	-25 a 150 °C	Faixa operacional declarada para o fluido.
Temperatura ambiente	-25 a 80 °C	Faixa ambiente informada pelo fabricante.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção informados; seguir as condições especificadas pelo fabricante para cada classificação.
Resistência a choques	DIN EN 60068-2-27; 50 g / 11 ms	Norma e condição declaradas.
Resistência a vibrações	DIN EN 60068-2-6; 20 g / 10 a 2000 Hz	Norma e faixa de frequência declaradas.

Conexões e dados mecânicos
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica de processo especificada.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Configuração do conector e característica dos contatos.
Dimensões	Diâmetro 50 mm; comprimento 107 mm	Dimensões externas informadas no cadastro.
Formato do invólucro	Cilíndrico	Formato indicado no cadastro do produto.
Peso	360 g	Peso informado no conjunto de dados do produto.
Torque máximo de aperto	35 Nm	Limite de aperto informado na ficha.

Materiais
Invólucro	Aço inoxidável 1.4404 / 316L	Material declarado para o invólucro.
Botão	PBT	Material declarado para o botão.
Vedação do invólucro	FKM	Material indicado para a vedação do invólucro.
Conector M12	PEI	Material declarado para o conector.
Display	PFA	Material indicado para o display.
Membrana de ventilação	PTFE	Material indicado para a membrana.
Célula de medição em contato com o fluido	Cerâmica, 99,9% Al2O3	Material da célula de medição informado para contato com o fluido.
Conexão de processo em contato com o fluido	Aço inoxidável 1.4435 / 316L; Ra < 0,4 µm; Rz = 4 µm	Material e características de superfície especificados.
Vedação em contato com o fluido	PTFE	Material declarado para a vedação em contato com o fluido.

Display e elementos de operação
Display	Sim	O produto possui display.
Unidades de display	bar, psi e MPa	Unidades indicadas para visualização.

Dados e certificações adicionais
MTTF	214 anos	Valor informado no cadastro do produto; consultar datasheet para condições de cálculo.
Certificado UL, número de arquivo	E174189	Identificação UL declarada.
Certificado UL, número de aprovação	J048	Identificação UL declarada.

COMPATIBILIDADE

Comunicação

• IO-Link revisão 1.1; transferência COM2 a 38,4 kBaud; padrão SDCI IEC 61131-9.

• Sinal analógico de corrente 4 a 20 mA, invertível e com escala ajustável.

• Sinal de comutação; função elétrica PNP/NPN conforme a ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18 a 30 V DC em ligação de 3 fios. A ficha também informa 20 a 30 V DC em ligação de 2 fios. Confirmar pinagem e configuração no datasheet antes de conectar.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. A compatibilidade mecânica depende de o alojamento ou adaptador do processo corresponder a essa conexão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com IO-Link revisão 1.1 e transferência COM2 a 38,4 kBaud	✓	O sensor especifica IO-Link, revisão 1.1 e COM2 a 38,4 kBaud; validar configuração do mestre e da porta.
Entrada analógica preparada para sinal de corrente de 4 a 20 mA	✓	A saída analógica de corrente é especificada como 4 a 20 mA, invertível e de escala ajustável.
Montagem em conexão G 1 externa com cone Aseptoflex Vario	✓	Essa é a conexão de processo informada para o PI1704.
Processo que requer temperatura do fluido entre -25 e 150 °C	✓	A faixa de temperatura do fluido especificada é -25 a 150 °C.
Processo que requer pressão fora de -1 a 10 bar	✗	A faixa de medição informada não cobre valores fora desses limites.
Conexão de processo diferente, sem adaptador confirmado	✗	A conexão especificada é G 1 Aseptoflex Vario; não há evidência de compatibilidade mecânica direta com outras conexões.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI1704, faceado frontalmente, com display e IO-Link, -1 a 10 bar

Confirme que a conexão do processo é G 1 externa com cone de vedação Aseptoflex Vario e que o conjunto de montagem corresponde a essa conexão.
Verifique se o ponto de instalação e o processo permanecem dentro da faixa de medição e dos limites de temperatura especificados.
Instale o sensor faceado conforme o desenho dimensional e as instruções do fabricante; não exceda o torque máximo informado de 35 Nm.
Confirme a alimentação compatível com a configuração de ligação escolhida: 18 a 30 V DC em 3 fios ou 20 a 30 V DC em 2 fios.
Conecte ao conector M12 A-coded de 4 contatos e confirme a pinagem no datasheet antes de energizar; selecione a interface de saída exigida pelo sistema.
Após a instalação, valide a leitura e a comunicação no controlador e verifique a ausência de vazamentos na conexão de processo.

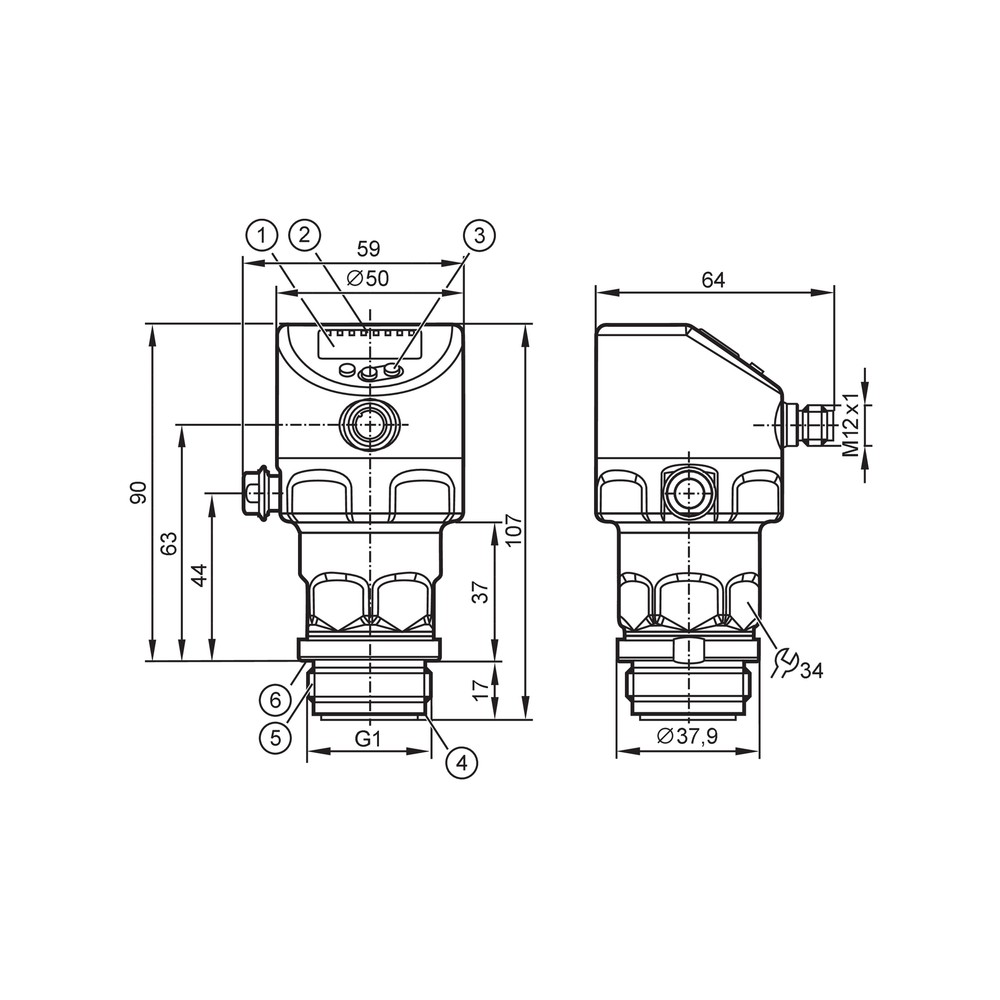

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação ausente ou fora da faixa especificada, ligação incompatível com a configuração de 2 ou 3 fios, ou conexão M12 incorreta.	Meça a tensão no conector e compare com a faixa aplicável; confira a pinagem e o esquema de ligação no datasheet.
A leitura analógica permanece fixa ou não corresponde à pressão do processo.	Entrada do controlador configurada para tipo de sinal diferente de 4 a 20 mA, escala não correspondente ou ligação da saída incorreta.	Confirme que a entrada recebe corrente de 4 a 20 mA, verifique a configuração de escala e meça o sinal conforme o esquema do fabricante.
O mestre não detecta o sensor via IO-Link.	Porta do mestre ou configuração de comunicação não compatível com IO-Link, ou falha de alimentação e cabeamento.	Verifique a alimentação, o cabo e a configuração da porta; confirme no datasheet a revisão 1.1 e COM2 a 38,4 kBaud.
Há vazamento ou a montagem não assenta corretamente no processo.	Conexão do equipamento incompatível com G 1 Aseptoflex Vario, vedação inadequada ou torque de montagem fora do especificado.	Confira o tipo de conexão, o estado e a compatibilidade da vedação e o torque aplicado, respeitando o máximo informado de 35 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PI1704 (português) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PI1704 e para que tipo de processo serve?

É um sensor eletrônico de pressão com display, montagem faceada e IO-Link, indicado na ficha para a indústria alimentícia e de bebidas. A aplicação deve respeitar a faixa de pressão, a conexão de processo e as temperaturas especificadas.

O que acompanha o produto?

O contexto do anúncio não informa acessórios ou itens incluídos além do sensor. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

O PI1704 pode ser conectado a um CLP por 4 a 20 mA ou IO-Link?

Sim, a ficha especifica saída analógica de 4 a 20 mA e comunicação IO-Link. A compatibilidade final depende da entrada ou do mestre do CLP e da configuração elétrica.

Posso instalar este modelo em uma conexão de processo diferente de G 1 Aseptoflex Vario?

A ficha especifica conexão G 1 externa com cone de vedação Aseptoflex Vario, portanto não confirma montagem direta em outra conexão. Use somente após validar uma adaptação mecânica apropriada.

Este sensor serve para medir pressões acima de 10 bar?

Não, a faixa de medição especificada termina em 10 bar. A resistência à pressão indicada não altera o alcance nominal de medição.

Posso usar o PI1704 com fluido acima de 150 °C?

A ficha especifica temperatura do fluido de até 150 °C, então não há suporte documental para uso acima desse limite. Considere também a temperatura ambiente máxima especificada de 80 °C.

O display acende, mas a leitura de pressão parece incorreta; o que devo verificar?

Antes de substituir o sensor, confira se o processo está dentro da faixa de medição, se a unidade apresentada é a esperada e se a montagem está correta. Verifique também a escala configurada para a saída analógica, caso esteja usando 4 a 20 mA.

O sinal analógico está ausente; devo trocar o sensor?

Ainda não: primeiro verifique alimentação, pinagem M12 e se a entrada do controlador está configurada para corrente de 4 a 20 mA. Compare a ligação com o diagrama do datasheet antes de concluir que o sensor está defeituoso.

Devo escolher a saída IO-Link ou a saída analógica?

Escolha IO-Link quando o sistema receptor tiver mestre e configuração compatíveis com IO-Link; escolha 4 a 20 mA quando a entrada do controlador aceitar esse sinal. O sensor oferece ambas as opções, mas a integração depende do sistema instalado.

Que cuidado devo ter ao instalar o sensor no processo?

Confirme a conexão G 1 Aseptoflex Vario, a pinagem do M12 no datasheet e os limites de pressão e temperatura antes da montagem. Não exceda o torque máximo de aperto informado de 35 Nm.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação especificada para troca de dados entre o sensor e um mestre compatível (Ref.: revisão 1.1; IEC 61131-9).

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca externa G 1 do sensor (Ref.: conexão de processo G 1 com cone de vedação Aseptoflex Vario).

Pressão relativa

Medição de pressão referenciada à pressão ambiente, conforme o tipo de pressão declarado para o produto (Ref.: tipo de pressão relativa; faixa -1 a 10 bar).

Saída de corrente 4 a 20 mA

Sinal analógico de corrente cuja faixa pode ser invertida e ajustada em escala (Ref.: corrente de saída 4 a 20 mA).

Grau de proteção IP

Classificação de proteção do invólucro conforme condições definidas para cada código IP (Ref.: IP67, IP68 e IP69K).
