Sensor de Pressão IFM PI1703 - Indústria Alimentícia

Pré-visualizar: PI1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1...25 bar IO-Link

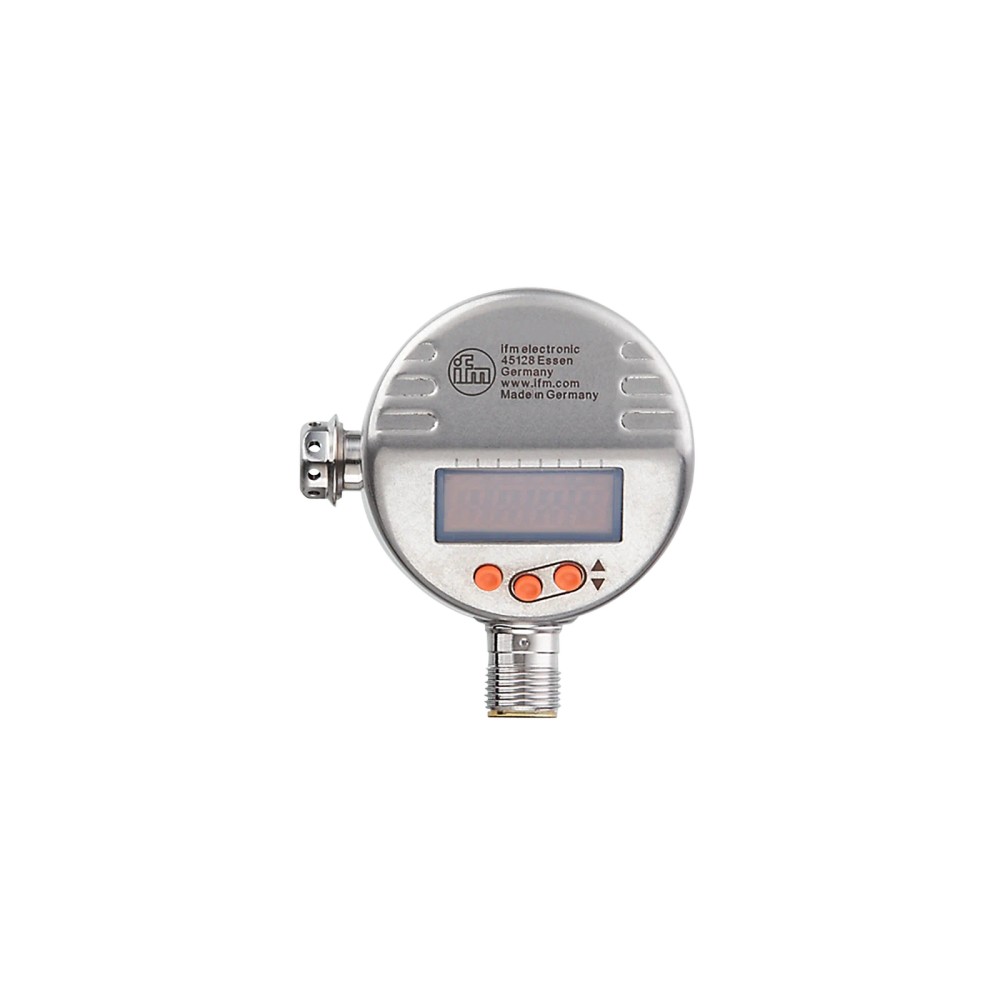

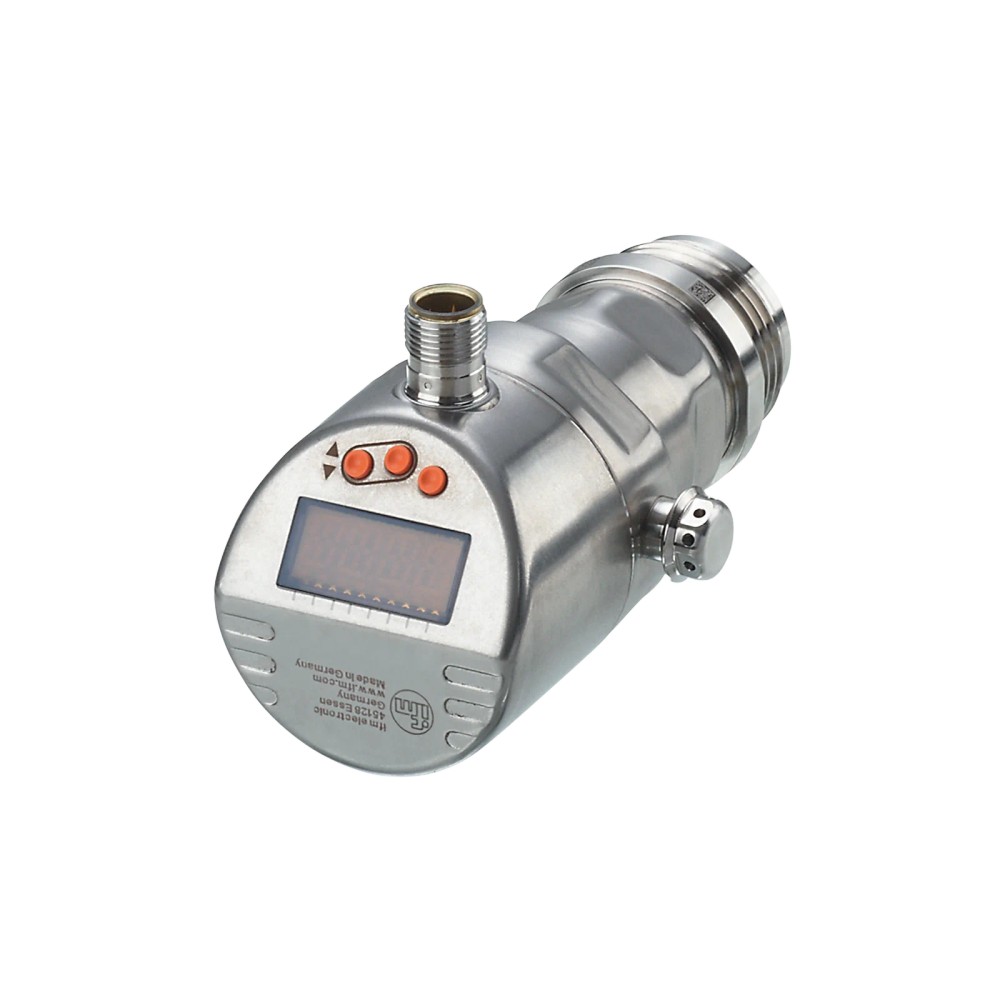

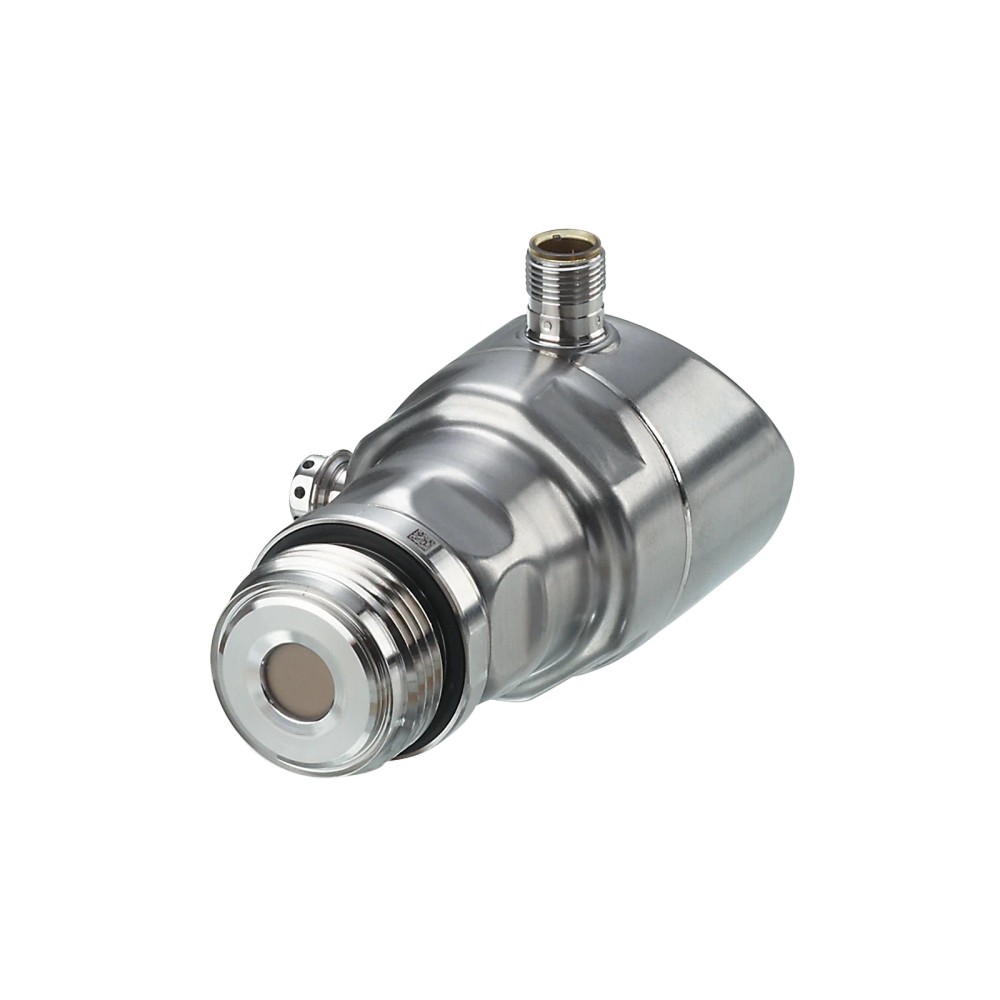

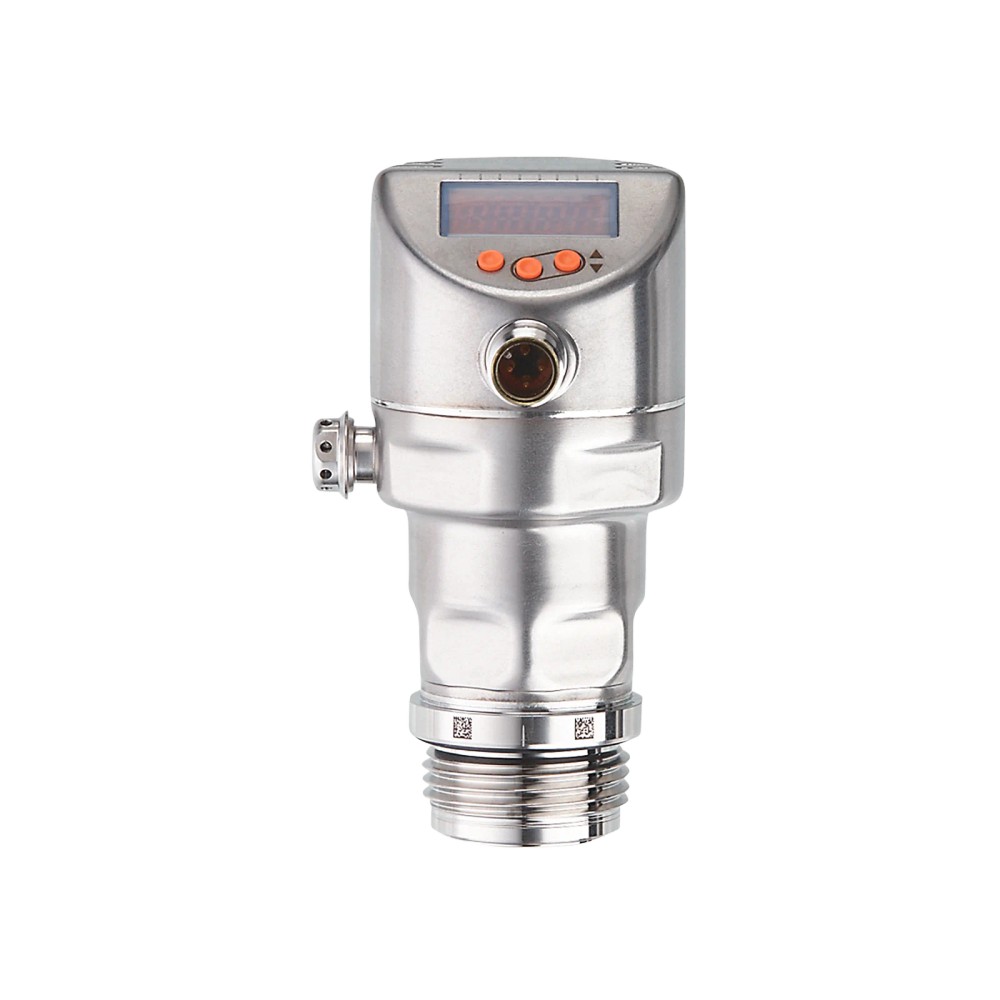

PI1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1...25 bar IO-Link

Imagem meramente ilustrativa

R$ 7.281,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1703
EAN: 4021179319379
NCM do produto: 90262090

Destaques do Produto Range -1 a 25 bar...mais

Fechar menu

Saiba mais sobre: "PI1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1...25 bar IO-Link"

Destaques do Produto

Range

-1 a 25 bar

Saída

Analógica 4-20mA + IO-Link

Proteção

IP69K

Montagem

Faceada

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PI1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1...25 bar IO-Link

O PI1703 é um sensor de pressão eletrônico com montagem faceada, projetado especificamente para aplicações higiênicas na indústria alimentícia e de bebidas. Ele possui display digital para leitura local e oferece versatilidade de sinal com saídas configuráveis (analógica e digital) e comunicação IO-Link. O equipamento suporta temperaturas de processo de até 150 °C e possui alto grau de proteção (IP69K), garantindo resistência a processos de limpeza rigorosos.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	-1...25 bar
Montagem	Faceada
Conexão Processo	G 1 Aseptoflex Vario
Saídas	IO-Link, 2x Digital, 1x Analógica
Display	Digital
Grau de Proteção	IP 67 / 68 / 69K
Temp. Fluido	-25...150 °C
Material	Inox 316L / Cerâmica

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos de CIP (Clean-in-Place) e SIP (Sterilization-in-Place)
Indústria de alimentos, laticínios e bebidas
Sistemas que requerem montagem faceada para evitar contaminação
Aplicações que exigem comunicação IO-Link

⚠ Considere outro se precisa de:

Aplicações em atmosferas explosivas (Ex)
Fluidos incompatíveis com aço inox 316L (1.4435/1.4404), cerâmica Al2O3 e vedações em PTFE/FKM
Instalações onde a pressão de pico excede 350 bar (pressão de ruptura)

APLICAÇÕES E USO

Monitoramento de pressão em enchimento de tanques
Controle de pressão em sistemas CIP/SIP
Monitoramento de linhas de envase de bebidas
Processos que exigem alta esterilidade sem pontos de acúmulo

COMO ESCOLHER

Antes de comprar o PI1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1...25 bar IO-Link, verifique estes pontos:

Quando escolher este modelo

Ideal para processos que exigem conformidade sanitária rigorosa, montagem faceada para evitar resíduos, ou quando a integração com redes industriais via IO-Link é necessária.

Quando buscar alternativas

Considere outros modelos se a sua faixa de pressão for muito diferente de -1 a 25 bar ou se a aplicação for industrial geral, sem exigência de materiais sanitários, onde opções mais econômicas podem ser aplicáveis.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	-1...25 bar / -14,5...362,5 psi / -0,1...2,5 MPa	Faixa de operação nominal
Resistência à pressão	100 bar	Limite de sobrecarga suportado
Pressão de ruptura	350 bar	Limite de integridade estrutural

Saídas e Interface
Saídas digitais	2	Quantidade de saídas chaveadas
Saída analógica	1 (4...20 mA, invertível)	Sinal contínuo proporcional
Interface	IO-Link (Revisão 1.1)	Protocolo digital de comunicação

Condições Ambientais
Temperatura do fluido	-25...150 °C	Limites operacionais para o meio
Grau de proteção	IP 67, IP 68, IP 69K	Capacidade de vedação e resistência

Dados Mecânicos
Material de contato	Cerâmica (99,9% Al2O3), Inox 316L, PTFE	Resistência química
Conexão de processo	G 1 rosca externa Aseptoflex Vario	Interface mecânica

COMPATIBILIDADE

Comunicação

• IO-Link (v1.1)

• Saída analógica 4...20 mA (invertível)

Conexões

Elétrica 1 x M12 (4 pinos, codificação A)

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações alimentícias higiênicas	✓	Construção em aço inox e montagem faceada evitam contaminação.
Ambientes de alta pressão (> 100 bar)	✗	O limite de resistência do sensor é de 100 bar.
Sistemas de limpeza CIP/SIP	✓	Suporta temperaturas até 150 °C e vedação IP69K.

INSTALAÇÃO

Como instalar o PI1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1...25 bar IO-Link

Verifique a compatibilidade da rosca de processo G1 e certifique-se de que a vedação (PTFE) esteja íntegra.
Rosqueie o sensor na conexão sanitária manualmente até o ajuste inicial.
Utilize chave adequada para apertar, evitando danos à carcaça e garantindo a vedação conforme especificações.
Conecte o cabo M12 de 4 pinos (codificação A) ao conector do sensor.
Certifique-se de que o conector esteja bem apertado para garantir a classificação IP69K.
Ligue a tensão de alimentação (18-30V DC) e verifique no display a indicação de pressão atual.

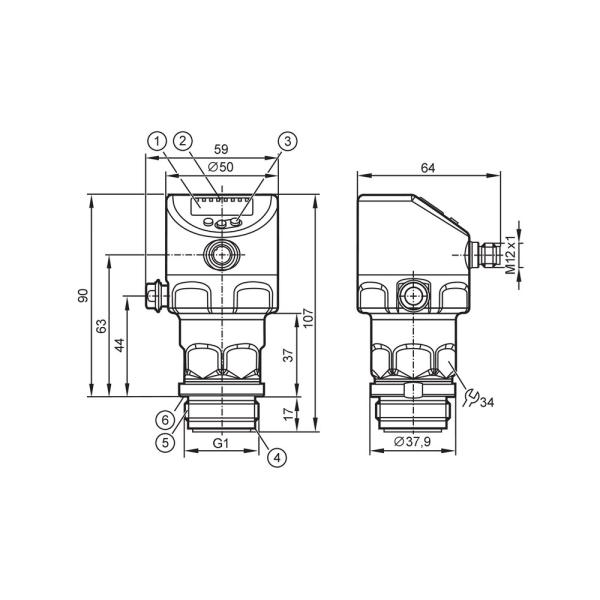

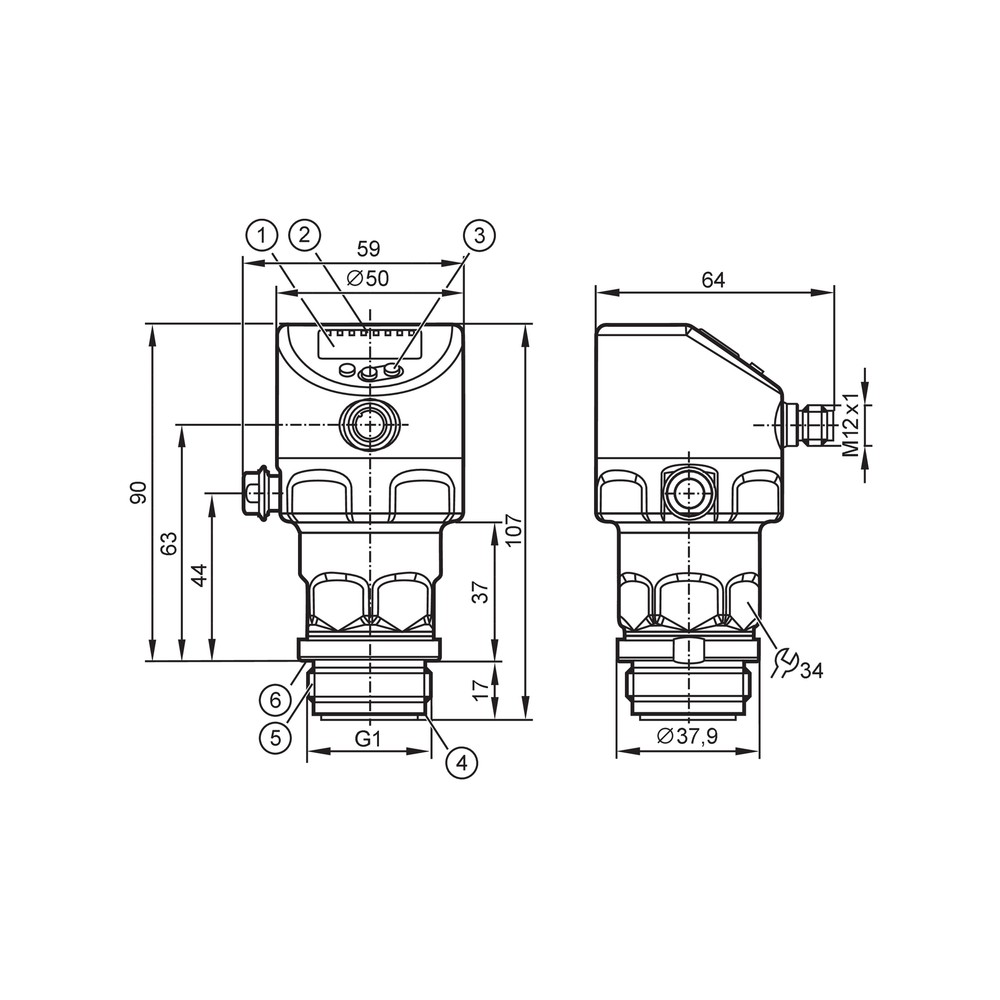

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda de sinal ou comunicação intermitente	Acúmulo de sujeira ou oxidação nos contatos	Inspecione os pinos do conector M12 e limpe se necessário
Leitura travada ou fora de escala	Sobrepressão fora do limite especificado	Verifique a pressão do sistema contra o limite de 100 bar
Vazamento na conexão de processo	Instalação mecânica incorreta	Verifique o torque e o estado da vedação PTFE
Flutuação do sinal analógico	Interferência eletromagnética (EMI)	Certifique-se de que o cabo do sensor esteja blindado e longe de fontes de potência

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos PI1703 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PI1703 e qual sua função principal?

O PI1703 é um sensor de pressão eletrônico com montagem faceada, desenvolvido para monitoramento de pressão de processos na indústria alimentícia, com range de -1 a 25 bar e interface IO-Link.

Este sensor possui comunicação digital ou IO-Link?

Sim, o PI1703 possui saída IO-Link, além de saídas digitais (PNP/NPN) e uma saída analógica (4-20 mA) invertível, permitindo integração versátil com controladores.

Existe alguma restrição de aplicação para este sensor?

Não é recomendado para aplicações em atmosferas explosivas (áreas classificadas) ou para medição de fluidos que causem corrosão severa nos materiais em contato (Aço inox 316L, cerâmica Al2O3, PTFE).

Em que condições de pressão ou temperatura o sensor não deve ser usado?

Não deve ser instalado em tubulações com pressões nominais superiores a 100 bar ou onde a temperatura de processo ultrapasse 150 °C, pois isso excede os limites de resistência à pressão e temperatura do sensor.

O que indica quando o display apresenta leituras inconsistentes?

Sintomas de leitura instável ou 'Erro' no display podem indicar falha na calibração ou falha no elemento sensor, verifique se a conexão M12 está íntegra e sem umidade.

O sensor parou de enviar sinal ao CLP, o que verificar?

Verifique a integridade do cabo M12 e se os pinos não estão oxidados ou com líquido, pois a falha de comunicação é frequentemente causada por falhas físicas no conector.

Por que escolher este modelo em vez de um sensor de pressão padrão de mercado?

Este sensor é superior para aplicações sanitárias devido à montagem faceada que evita zonas mortas de acúmulo de produto, diferentemente de sensores com diafragma recuado.

Vale a pena substituir transmissores de pressão analógicos antigos por este modelo?

Este é um sensor robusto e configurável que substitui a necessidade de múltiplos transmissores simples, centralizando a medição e o controle digital em um único dispositivo.

Quais cuidados tomar durante a instalação física?

Certifique-se de utilizar a vedação adequada na rosca G1 Aseptoflex Vario e evite apertar com ferramentas que danifiquem a carcaça de inox, garantindo o alinhamento correto do display.

Qual a procedência deste sensor?

O produto é fabricado pela IFM Electronic, uma referência global em automação industrial, com suporte técnico e documentação fornecidos diretamente pelo fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial ponto-a-ponto que permite a troca de dados digitais e parâmetros com o sensor. (Ref.: Interface de comunicação)

Montagem Faceada

Design onde a membrana de medição é nivelada com a conexão de processo, eliminando cavidades onde resíduos podem se acumular. (Ref.: Tipo de montagem)

IP69K

Grau de proteção que assegura resistência contra jatos de água de alta pressão e alta temperatura, ideal para limpeza pesada. (Ref.: Grau de proteção)

Aseptoflex Vario

Padrão de conexão de processo higiênico da IFM que permite adaptação flexível a diferentes conexões sanitárias. (Ref.: Conexão de processo)

Pressão Relativa

Medição da pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)
