Sensor de Pressão IFM PI1004 - Indústria Alimentícia

Pré-visualizar: PI1004 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 10 bar, IO-Link

PI1004 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 10 bar, IO-Link

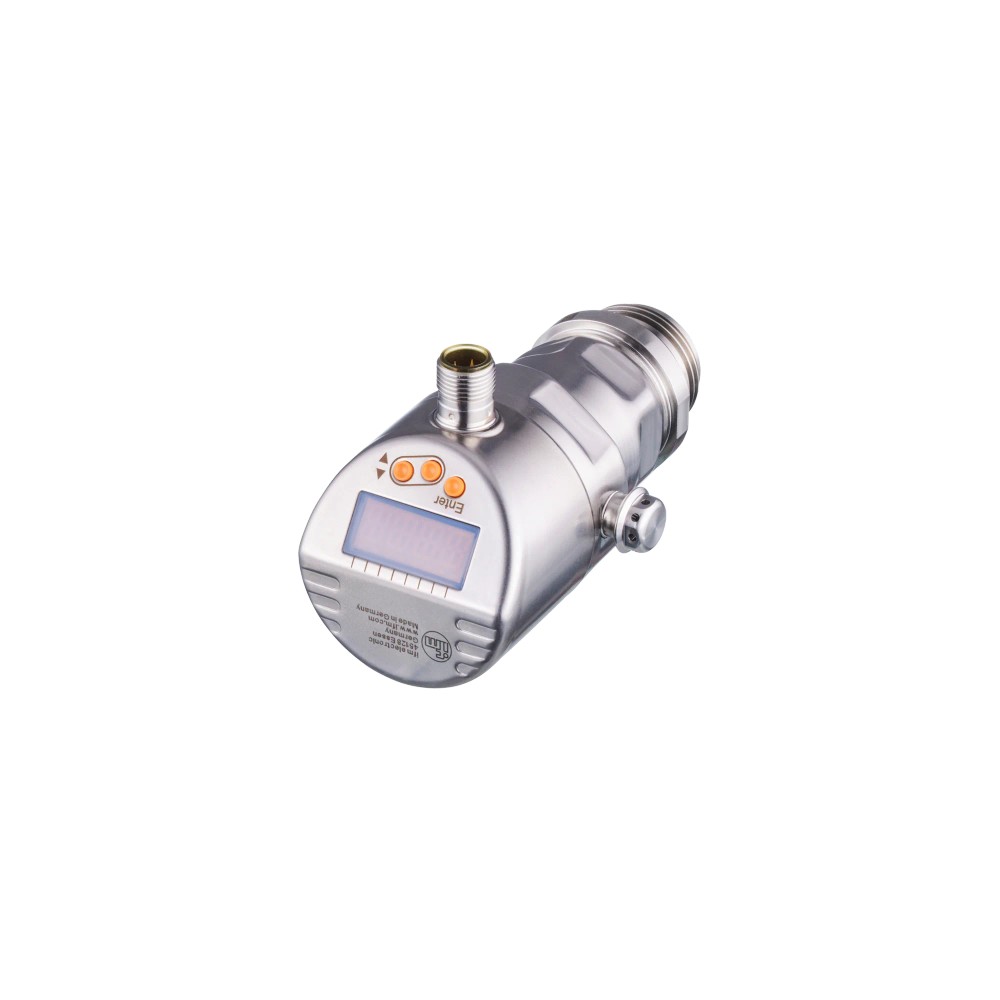

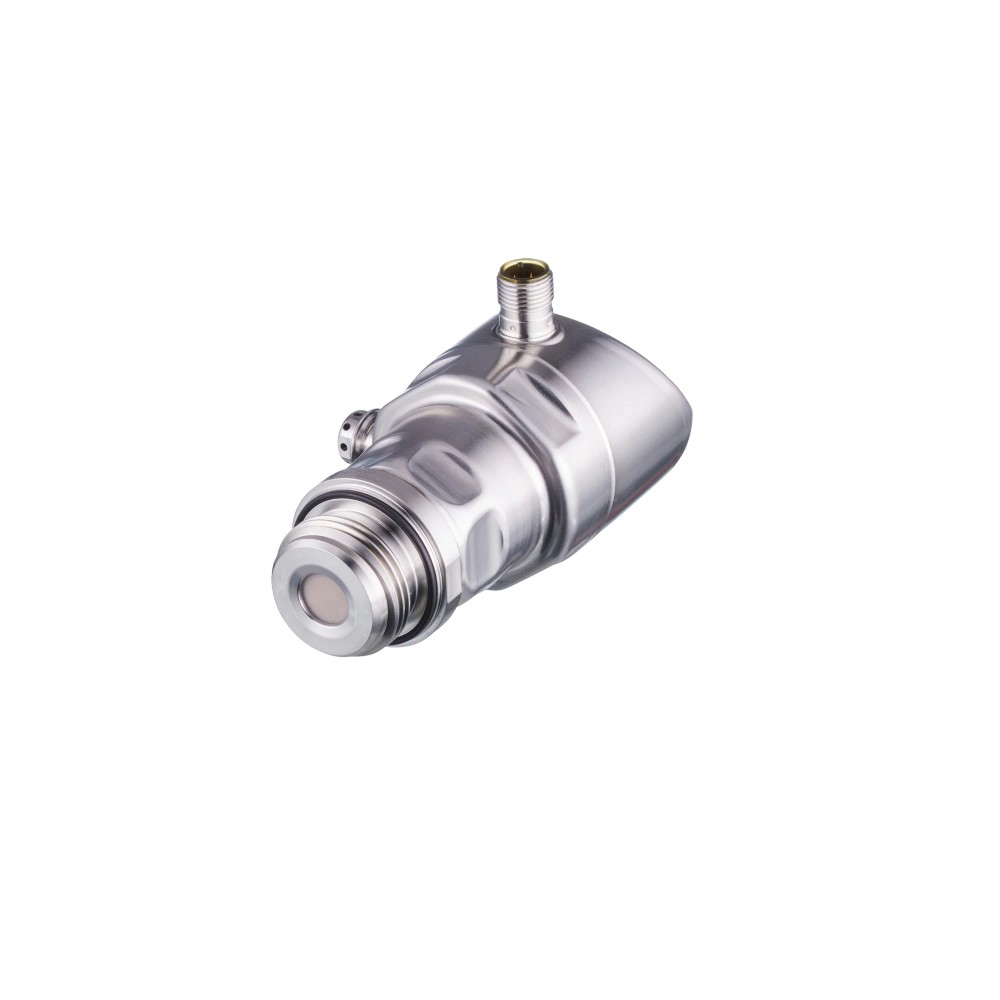

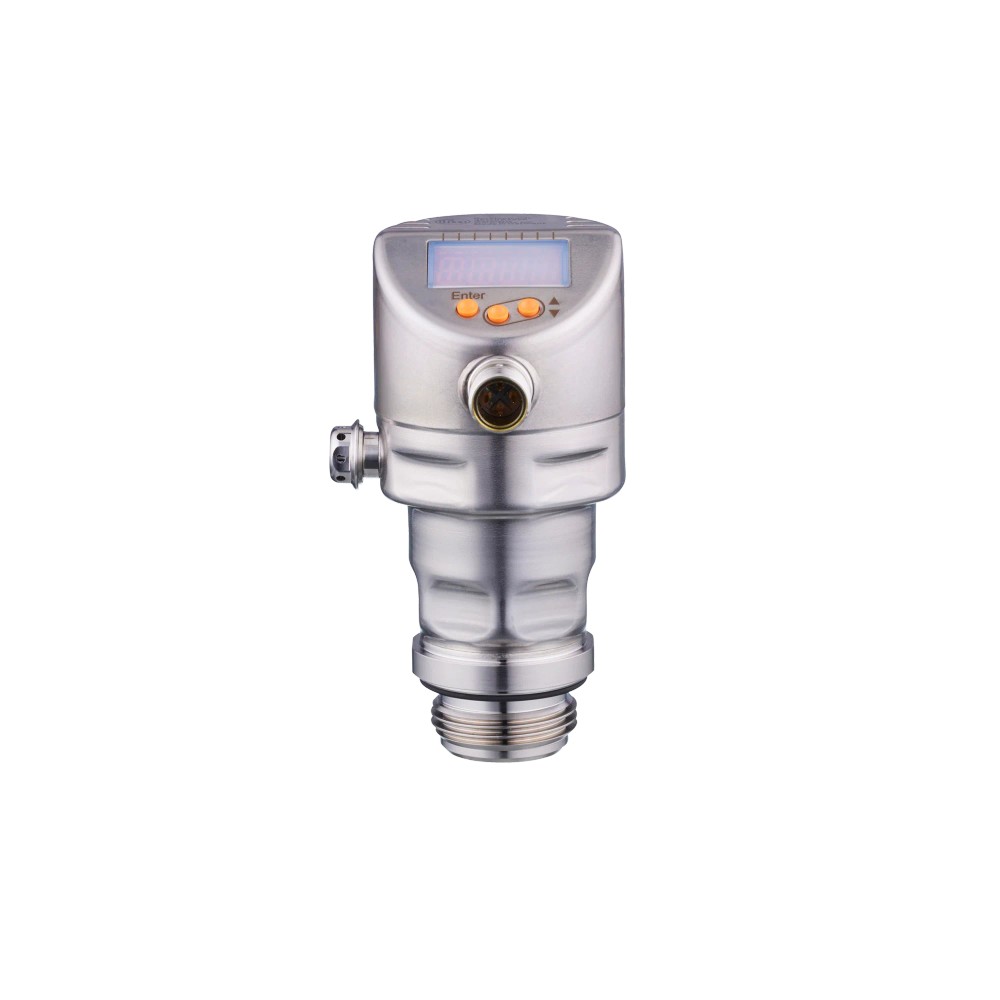

Imagem meramente ilustrativa

R$ 6.902,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PI1004
EAN: 4021179346924
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PI1004 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 10 bar, IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 10 bar

Conexão de processo

Aseptoflex S30x2, rosca externa

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Comunicação

IO-Link, revisão 1.1; COM2, 38,4 kBaud

Conexão elétrica

M12 codificação A, 4 contatos

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PI1004 para Indústria Alimentícia, -1 a 10 bar, com Display e IO-Link

O IFM PI1004 é um sensor eletrônico de pressão com montagem faceada, destinado a aplicações na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo em uma faixa de -1 a 10 bar. Possui display, conexão de processo Aseptoflex S30x2 e saídas de comutação, analógica de 4 a 20 mA e IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	PI1004
Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	Rosca externa Aseptoflex S30x2
Saídas	Comutação, analógica 4 a 20 mA e IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP67, IP68 e IP69K
Display	Sim
Dimensões	Diâmetro 50 mm; comprimento 106,4 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações de alimentos e bebidas, quando o processo utiliza conexão Aseptoflex S30x2.
Aplicações com meios pastosos ou sólidos e fluidos líquidos ou gasosos, conforme a descrição do fabricante.
Instalações que necessitam de display local e de sinal de comutação, saída analógica de 4 a 20 mA ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar quando a faixa necessária ultrapassar -1 a 10 bar; confirme a pressão máxima e as condições do processo antes da instalação.
Não selecionar para conexão de processo diferente de Aseptoflex S30x2 sem confirmar a existência de uma adaptação compatível.
Não tratar o grau IP como autorização para exceder os limites de temperatura do fluido ou outras condições de operação especificadas pelo fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: montagem faceada para medição de pressão na indústria alimentícia e de bebidas.
A ficha descreve compatibilidade de aplicação com meios pastosos e sólidos, além de fluidos líquidos e gasosos; verificar a compatibilidade química e as condições específicas do processo antes da seleção.
Em sistemas que exigem leitura local, a presença de display permite consultar a indicação no próprio sensor; não substitui a verificação da faixa de medição e dos limites de temperatura.
A integração em sistemas de controle pode utilizar sinal analógico de 4 a 20 mA, sinais de comutação ou IO-Link, conforme a entrada disponível no sistema e a configuração elétrica.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PI1004 para Indústria Alimentícia, -1 a 10 bar, com Display e IO-Link, verifique estes pontos:

Escolha o PI1004 quando

A aplicação exigir medição de pressão relativa ou vácuo dentro da faixa de -1 a 10 bar, montagem faceada e conexão Aseptoflex S30x2. O produto inclui display e disponibiliza saída analógica de 4 a 20 mA, sinais de comutação e IO-Link.

Considere outra configuração quando

A pressão de processo ficar fora da faixa de medição, a conexão mecânica necessária não for Aseptoflex S30x2 ou a temperatura do fluido exceder -25 a 150 °C. Para outra interface ou conexão, compare os requisitos com o datasheet do modelo pretendido.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada na ficha.
Modelo e SKU	PI1004	Código do produto para identificação e seleção.
GTIN	4021179346924	Identificador comercial informado no anúncio.
Tipo de produto	Sensor eletrônico de pressão, faceado frontalmente e com display	Descrição do tipo e da construção do produto.
Aplicação informada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação indicada na descrição do fabricante.
Modelo substituto para	PI10xx, PI20xx, PI709x, PIM09x, PL205x, PM205x, PF205x	Referências de modelos substituídos informadas na ficha; confirmar a equivalência da aplicação e das conexões antes da troca.

Medição e processo
Faixa de medição	-1 a 10 bar; -14,6 a 145 psi; -0,1 a 1 MPa	Alcance de medição informado pelo fabricante.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados para o produto.
Resistência contra vácuo	-1000 mbar (-0,1 MPa)	Valor de resistência a vácuo informado na ficha; não substitui o alcance de medição.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meios citados na descrição do produto.
Resistência à pressão	50 bar (725 psi / 5 MPa)	Resistência à pressão informada; não deve ser confundida com a faixa de medição.
Pressão de ruptura	150 bar (2175 psi / 15 MPa)	Valor de pressão de ruptura informado pelo fabricante; não é condição normal de operação.

Saídas e funções elétricas
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Funções de saída descritas na ficha do produto.
Saída analógica	4 a 20 mA, invertível e com escala ajustável	Saída de corrente; configuração de escala conforme a ficha.
Quantidade de saídas digitais	2	Quantidade informada no conjunto de atributos do produto.
Quantidade de saídas analógicas	1	Quantidade informada no conjunto de atributos do produto.
Função elétrica	PNP/NPN	Função elétrica informada na ficha; verificar configuração e ligação no datasheet.
Watchdog integrado	Sim	Presença de watchdog indicada nos dados do produto.
Proteção contra inversão de polaridade	Sim	Recurso informado para a alimentação elétrica.

Alimentação elétrica e conexão
Tensão de operação em 2 fios	20 a 30 V DC	Faixa de alimentação informada para configuração de 2 fios.
Tensão de operação em 3 fios	18 a 30 V DC	Faixa de alimentação informada para configuração de 3 fios.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo e quantidade de contatos do conector especificados.
Contatos	Banhados a ouro	Característica especial informada para os contatos.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor mínimo informado para a resistência de isolamento.

Interface de comunicação
Interface	IO-Link	Interface de comunicação indicada para o produto.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência IO-Link	COM2, 38,4 kBaud	Taxa de transferência especificada para a interface.

Condições ambientais e térmicas
Temperatura do fluido	-25 a 150 °C	Faixa de temperatura especificada para o fluido.
Temperatura ambiente	-25 a 80 °C	Faixa ambiente informada na ficha; distinta da temperatura do fluido.
Temperatura de armazenamento	-40 a 100 °C	Faixa informada para armazenamento.
Grau de proteção	IP67, IP68 e IP69K	Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante.

Materiais e contato com o fluido
Célula de medição	Cerâmica, 99,9% Al2O3	Material indicado para a célula de medição.
Conexão de processo em contato com o fluido	Aço inoxidável 1.4435 (316L), Ra < 0,4 µm / Rz = 4 µm	Material e rugosidade superficial especificados para a conexão de processo.
Vedação	PTFE	Material da vedação em contato com o fluido, conforme ficha.
Materiais adicionais informados	Bucha superior: aço inoxidável 1.4404 (316L); botão: FKM; conector M12: PBT e PEI; display: PFA	Materiais listados no conjunto de atributos; nem todos são indicados como superfícies em contato com o fluido.

Dados mecânicos e montagem
Conexão de processo	Rosca externa Aseptoflex S30x2	Interface mecânica para conexão ao processo.
Tipo de montagem	Faceado frontalmente	Configuração de montagem indicada no anúncio.
Formato do invólucro	Cilíndrico	Formato declarado para o invólucro.
Dimensões	Diâmetro 50 mm; comprimento 106,4 mm	Dimensões informadas nos atributos do produto.
Torque máximo de aperto	25 Nm	Limite máximo informado para o aperto.
Peso	349,1 g	Peso informado no conjunto de atributos do produto.

Display e operação
Display	Sim	Presença de display local declarada no anúncio e na descrição do produto.

Certificações e classificação fiscal
Certificado UL, número de aprovação	J048	Número informado no conjunto de atributos.
Certificado UL, número do arquivo	E174189	Número informado no conjunto de atributos.
NCM	9026.20.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 a 38,4 kBaud.

• Saída analógica de corrente de 4 a 20 mA, invertível e com escala ajustável.

• Sinais de comutação; função elétrica PNP/NPN informada na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação informada: 20 a 30 V DC em configuração de 2 fios ou 18 a 30 V DC em configuração de 3 fios. A atribuição dos pinos deve ser confirmada no datasheet antes da ligação.

Processo Rosca externa Aseptoflex S30x2. Esta é a conexão mecânica de processo; não determina, por si só, a compatibilidade elétrica ou de comunicação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com conexão Aseptoflex S30x2 e pressão dentro de -1 a 10 bar	✓	A conexão e a faixa correspondem às especificações do PI1004; confirmar também temperatura e demais condições do processo.
Sistema que recebe IO-Link conforme revisão 1.1 e COM2 a 38,4 kBaud	✓	A interface e a taxa de transferência estão informadas para o produto; a conexão elétrica deve ser verificada separadamente.
Entrada analógica compatível com sinal de corrente de 4 a 20 mA	✓	O produto disponibiliza saída analógica de 4 a 20 mA, invertível e com escala ajustável.
Processo com temperatura do fluido entre -25 e 150 °C	✓	A faixa corresponde ao limite de temperatura do fluido informado na ficha.
Processo que requer faixa de medição além de -1 a 10 bar	✗	A necessidade excede a faixa de medição especificada para este modelo.
Tubulação sem conexão Aseptoflex S30x2	✗	A conexão de processo indicada é Aseptoflex S30x2; a compatibilidade mecânica não pode ser presumida sem verificar uma adaptação.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PI1004 para Indústria Alimentícia, -1 a 10 bar, com Display e IO-Link

Confirme que a faixa de pressão, a temperatura do fluido e as condições do processo estão dentro dos limites especificados para o PI1004.
Verifique se a conexão mecânica do ponto de instalação é Aseptoflex S30x2 e se a montagem faceada é adequada ao conjunto.
Consulte o desenho dimensional para conferir espaço disponível e orientação de montagem.
Instale o sensor na conexão de processo e não exceda o torque máximo de aperto de 25 Nm.
Conecte o M12 de acordo com o esquema de pinos e a configuração de 2 ou 3 fios indicados no datasheet; confirme a tensão de alimentação antes de energizar.
Configure e valide a saída necessária — comutação, 4 a 20 mA ou IO-Link — no sistema conectado, verificando a leitura antes de liberar o processo.

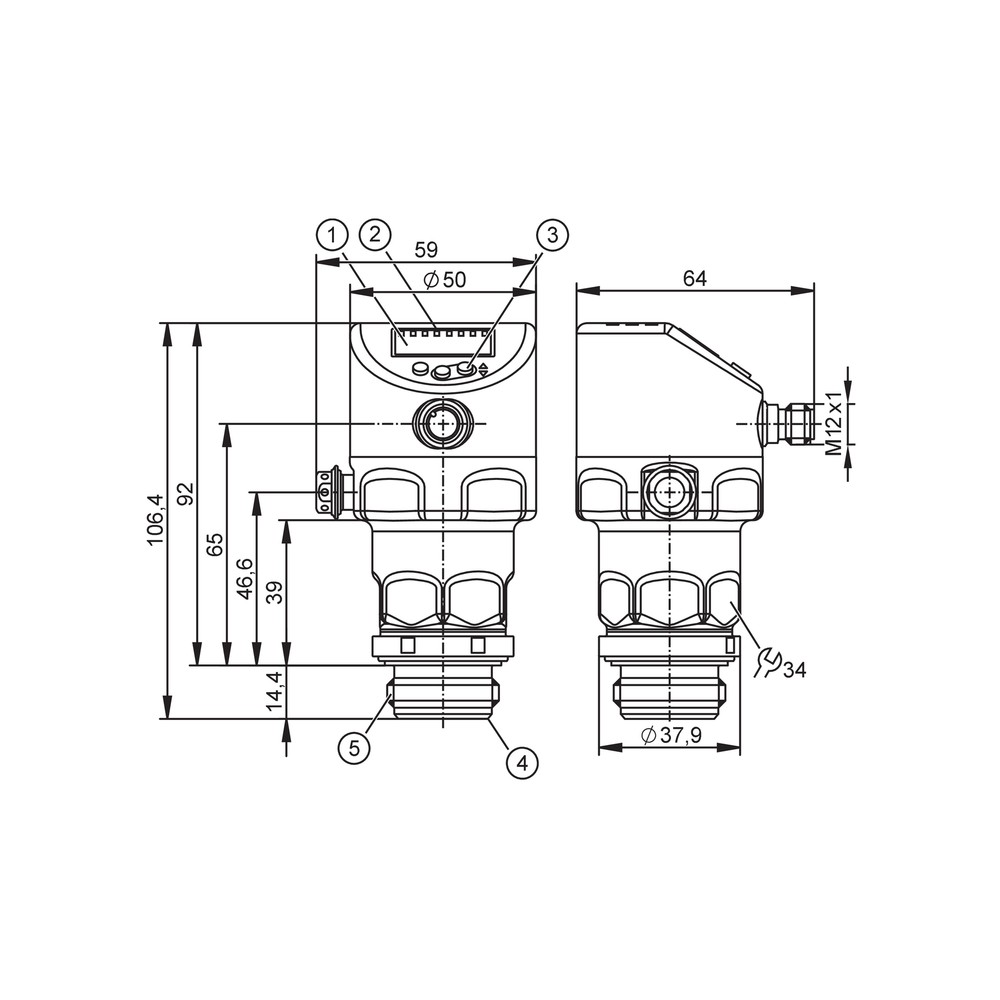

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação, ligação M12 ou configuração de 2 ou 3 fios incompatível com a instalação.	Confira a tensão aplicada, a configuração elétrica e a atribuição dos contatos no datasheet antes de substituir o sensor.
A leitura analógica permanece fora do esperado ou não acompanha a pressão.	Escala ou sentido da saída de 4 a 20 mA não corresponde à configuração esperada pelo sistema, ou o processo está fora da faixa de medição.	Compare a pressão de processo com a faixa especificada e verifique no sensor e no controlador a configuração de escala e a opção de saída invertível.
O sistema de controle não reconhece a comunicação IO-Link.	A porta ou o mestre não está configurado para a revisão ou taxa de transferência compatível, ou a ligação elétrica não está correta.	Confirme suporte a IO-Link revisão 1.1 e COM2 a 38,4 kBaud e confira a ligação no datasheet.
Há vazamento ou a montagem não assenta corretamente no processo.	Conexão de processo diferente de Aseptoflex S30x2, montagem inadequada ou torque acima do limite informado.	Confirme a conexão mecânica, inspecione a montagem e verifique se o torque aplicado não excedeu 25 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PI1004 em português (Datasheet) Desenho em escala do PI1004 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PI1004 e para que tipo de processo serve?

É um sensor eletrônico de pressão faceado com display, destinado à medição de pressão relativa e vácuo. A ficha indica aplicação na indústria alimentícia e de bebidas e cita meios pastosos, sólidos, líquidos e gasosos.

O PI1004 funciona com IO-Link e com sinal analógico?

Sim. A ficha informa IO-Link revisão 1.1, COM2 a 38,4 kBaud e saída analógica de 4 a 20 mA, além de sinais de comutação.

O que acompanha o sensor na compra?

A ficha não informa acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

Posso usar o PI1004 em um processo acima de 10 bar?

A faixa de medição especificada termina em 10 bar, portanto o modelo não atende a uma necessidade de medição acima desse limite. A resistência à pressão informada não deve ser interpretada como faixa de medição.

Este sensor serve para uma conexão de processo diferente de Aseptoflex S30x2?

A conexão especificada para o PI1004 é rosca externa Aseptoflex S30x2. Para outra conexão, confirme a compatibilidade mecânica de uma eventual adaptação antes da instalação.

O sensor está ligado, mas o controlador não recebe leitura; o que verifico?

Confira primeiro a tensão de alimentação e a ligação do conector M12 conforme a configuração de 2 ou 3 fios. Depois, confirme que a entrada do controlador corresponde à saída selecionada no sensor.

A saída de 4 a 20 mA não corresponde à leitura esperada; o que pode causar isso?

A escala ou o sentido da saída analógica pode não corresponder à configuração do sistema. Verifique a configuração da escala e se a saída foi invertida, além de confirmar que a pressão está dentro da faixa de medição.

Como escolho entre o PI1004 e outro sensor de pressão?

Escolha o PI1004 quando a aplicação exigir montagem faceada, conexão Aseptoflex S30x2 e medição dentro de -1 a 10 bar. Se a conexão, a faixa ou a temperatura necessária diferir, compare esses requisitos com o datasheet de outro modelo.

Que cuidado devo tomar ao instalar o PI1004?

Confirme a conexão Aseptoflex S30x2 e respeite o torque máximo de aperto de 25 Nm. Consulte o datasheet para a atribuição dos pinos e o esquema elétrico antes de energizar.

O PI1004 inclui cabo ou conector elétrico fornecido junto?

A ficha informa uma conexão elétrica M12, codificação A, com 4 contatos, mas não especifica se cabo ou acessório está incluído. Confirme o conteúdo do fornecimento com o fornecedor.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão indicada em relação à pressão de referência do sistema; o PI1004 é especificado para pressão relativa. (Ref.: Tipo de pressão: pressão relativa e vácuo.)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: IO-Link revisão 1.1; COM2, 38,4 kBaud.)

Aseptoflex S30x2

Tipo de conexão mecânica de processo especificado para a montagem do sensor. (Ref.: Conexão de processo: rosca externa Aseptoflex S30x2.)

Saída analógica 4 a 20 mA

Sinal de corrente usado para transmitir a variável medida a uma entrada compatível. (Ref.: Saída analógica de 4 a 20 mA, invertível e com escala ajustável.)

Grau de proteção IP

Classificação de proteção do invólucro conforme condições de ensaio próprias; os valores declarados não substituem os limites de operação do produto. (Ref.: IP67, IP68 e IP69K.)
