PG2894 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar Analógico
IFM
PG2894

Sensor de pressão IFM PG2894 com display analógico. Ideal para indústria alimentícia, suporta meios pastosos e líquidos com alta precisão e proteção IP69K.
PG2894 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar Analógico

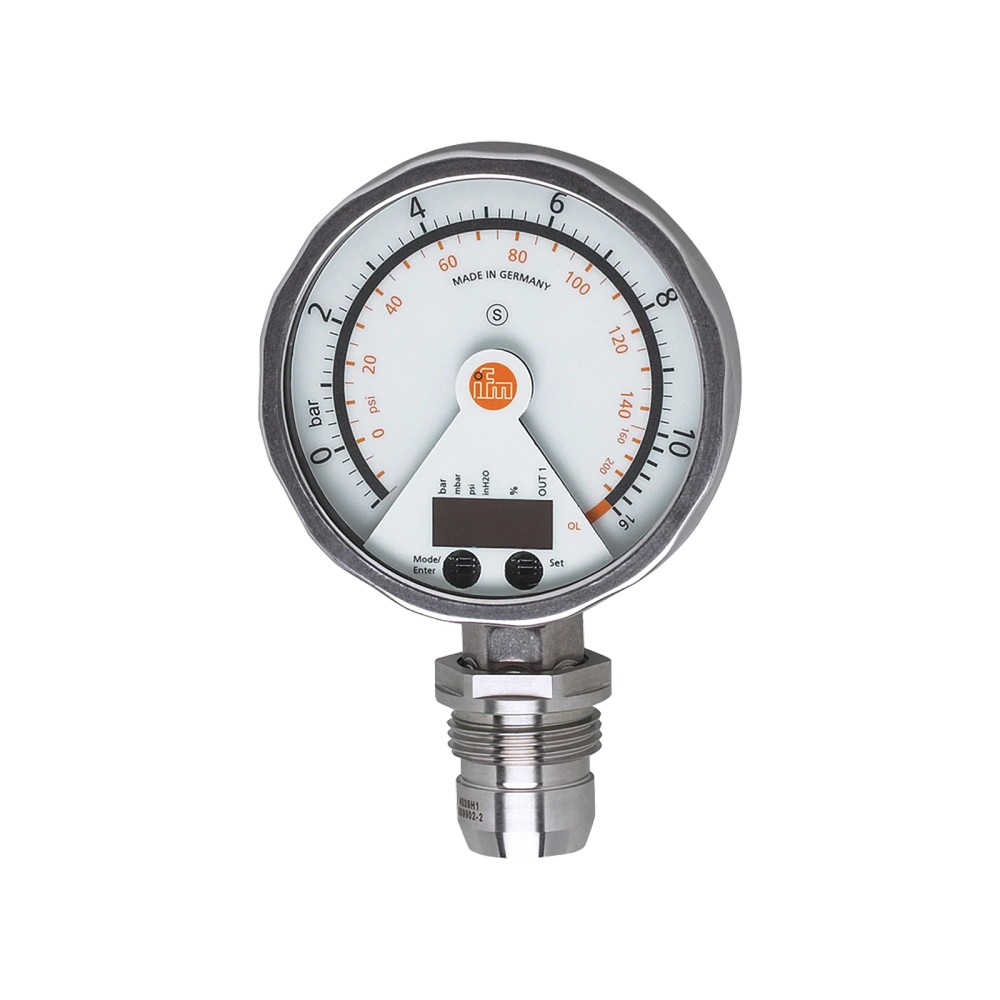

Imagem meramente ilustrativa
PG2894 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar Analógico
Imagem meramente ilustrativa

R$ 8.022,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • PG2894
  • 4021179257626
  • 90262090
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de pressão -1 a...mais
Saiba mais sobre: "PG2894 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar Analógico"

Destaques do Produto

Faixa de pressão
-1 a 10 bar
Tipo de pressão
Relativa e vácuo
Saída analógica
4 a 20 mA, invertível e de escala ajustável
Conexão de processo
G 1 externa, cone de vedação
Conexão elétrica
M12, codificação A, 4 pinos
Alimentação
18 a 32 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão de alinhamento frontal ifm PG2894, -1 a 10 bar, saída analógica 4 a 20 mA

O ifm PG2894 é um sensor eletrônico de pressão relativa e vácuo com alinhamento frontal, destinado à medição de pressão em processos industriais. A ficha indica montagem faceada para aplicações na indústria alimentícia e de bebidas, com meios pastosos, sólidos, líquidos e gasosos. Mede de -1 a 10 bar e oferece saída analógica de 4 a 20 mA, invertível e de escala ajustável, além de sinal de comutação. Possui conexão de processo G 1 com cone de vedação e proteção IP 67 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição -1 a 10 bar (-14,5 a 145 psi)
Tipo de pressão Pressão relativa e vácuo
Saída analógica 4 a 20 mA, invertível e de escala ajustável
Saídas 1 analógica e 1 digital; sinais configuráveis
Conexão de processo G 1, rosca externa com cone de vedação
Conexão elétrica 1 x M12, codificação A, 4 pinos
Alimentação 18 a 32 V DC
Proteção IP 67 e IP 69K
Temperatura do fluido -25 a 125 °C; até 145 °C por no máximo 1 hora
Display Analógico giratório de 0 a 350° e exibição alfanumérica de 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Medição faceada de pressão relativa ou vácuo em aplicações da indústria alimentícia e de bebidas, conforme descrição do fabricante.
  • Processos com meios pastosos, sólidos, fluidos líquidos ou gasosos, desde que compatíveis com os materiais molhados e com os limites de pressão e temperatura do sensor.
  • Instalações que utilizem sinal analógico de 4 a 20 mA e/ou sinal de comutação, com alimentação de 18 a 32 V DC.

⚠ Considere outro se precisa de:

  • Aplicações cuja pressão de processo exceda a faixa de medição de -1 a 10 bar; a ficha informa resistência à pressão de 50 bar, que não deve ser tomada como faixa normal de medição.
  • Processos que exijam temperatura contínua do fluido acima de 125 °C; 145 °C é permitido somente por no máximo 1 hora, conforme ficha.
  • Instalações que não aceitem conexão de processo G 1 externa com cone de vedação ou que não disponham de interface elétrica M12 de 4 pinos compatível.

APLICAÇÕES E USO

  • Aplicação declarada: montagem faceada para medição em processos da indústria alimentícia e de bebidas, com meios pastosos, sólidos, líquidos e gasosos. A adequação química deve ser confirmada frente aos materiais molhados especificados.
  • Possibilidade de uso em sistemas de controle que recebam sinal de corrente de 4 a 20 mA ou sinal de comutação compatível; essa integração depende da configuração do sensor e da entrada do controlador.
  • Para processo com temperatura do fluido entre 125 e 145 °C, a ficha limita a exposição a no máximo 1 hora; não extrapole esse limite para operação contínua.

COMO ESCOLHER

Antes de comprar o Sensor de pressão de alinhamento frontal ifm PG2894, -1 a 10 bar, saída analógica 4 a 20 mA, verifique estes pontos:

Escolha o PG2894 quando
A aplicação exigir montagem de alinhamento frontal, medição de pressão relativa ou vácuo entre -1 e 10 bar e saída analógica de 4 a 20 mA, com possibilidade de sinal de comutação.
Verifique o processo antes de selecionar
Confirme a conexão G 1 externa com cone de vedação, a alimentação de 18 a 32 V DC, o conector M12 de 4 pinos e a compatibilidade dos materiais em contato com o fluido.
Busque outra faixa ou configuração quando
A pressão normal de operação ficar fora de -1 a 10 bar, a temperatura contínua do fluido exceder 125 °C ou o sistema exigir conexão, alimentação ou sinal diferentes dos informados. Consulte o datasheet para avaliar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo PG2894 Código do sensor informado para identificação do produto.
Marca ifm Fabricante indicado na ficha do produto.
Tipo de produto Sensor eletrônico de pressão com alinhamento frontal e exibição analógica Descrição do tipo construtivo e da exibição.
Aplicação indicada Montagem faceada para a indústria alimentícia e de bebidas Aplicação declarada no catálogo do produto.
Meios indicados Meios pastosos e sólidos; fluidos líquidos e gasosos Meios informados na descrição do produto; confirme compatibilidade química com os materiais molhados.
Tipo de pressão Pressão relativa e vácuo Tipos de pressão especificados.
Faixa de medição e pressão
Alcance de medição -1 a 10 bar (-14,5 a 145 psi) Faixa nominal de medição declarada.
Ponto inicial do sinal analógico -1 a 13,5 bar (-14,5 a 195,7 psi) Intervalo de ajuste indicado para o ponto inicial do sinal analógico.
Ponto final do sinal analógico 1,5 a 16 bar Intervalo de ajuste indicado para o ponto final do sinal analógico.
Área de exibição máxima ampliável 16 bar (232 psi) Limite indicado para ampliação da área de exibição.
Ponto de comutação SP -0,98 a 16 bar (-14,2 a 232 psi) Intervalo informado para ajuste do ponto de comutação.
Ponto de comutação e retorno rP -1 a 15,98 bar (-14,5 a 231,8 psi) Intervalo informado para ajuste do ponto de retorno.
Resistência à pressão 50 bar (725 psi; 5 MPa) Valor de resistência à pressão declarado; não representa a faixa normal de medição.
Pressão mínima de ruptura 150 bar (2175 psi; 15 MPa) Limite de ruptura informado na ficha; não é condição normal de operação.
MAWP em aplicações segundo CRN 50 bar Valor declarado para aplicações segundo CRN na ficha do fabricante.
Dados elétricos e alimentação
Tensão de operação 18 a 32 V DC Faixa de alimentação especificada.
Consumo de corrente < 70 mA a 24 V Consumo informado na condição de alimentação de 24 V.
Classe de proteção elétrica III Classe de proteção indicada pelo fabricante.
Resistência de isolamento mínima 100 MΩ a 500 V DC Valor mínimo informado para resistência de isolamento.
Proteção contra inversão de polaridade Sim Proteção indicada na ficha.
Proteção contra curto-circuitos Sim, por impulso Proteção da saída contra curto-circuito, conforme descrição da ficha.
Watchdog integrado Sim Recurso indicado no cadastro técnico.
Saídas e sinais
Quantidade de saídas totais 2 Total informado, composto por uma saída analógica e uma saída digital.
Quantidade de saídas analógicas 1 Número de saídas analógicas declarado.
Corrente da saída analógica 4 a 20 mA, invertível e de escala ajustável Tipo e possibilidade de ajuste do sinal analógico.
Quantidade de saídas digitais 1 Número de saídas digitais declarado.
Função elétrica PNP/NPN Função elétrica informada; confirme a configuração aplicável na instalação.
Sinal de comutação Abertura/fechamento, parametrizável Comportamento de saída indicado no cadastro técnico.
Sinais de saída Sinal analógico e sinal de comutação, configuráveis Funções de saída informadas para o sensor.
Frequência de comutação DC 50 Hz Frequência máxima informada para comutação em corrente contínua.
Corrente máxima constante da saída de comutação DC 250 mA Limite de corrente constante da saída de comutação DC.
Queda de tensão máxima da saída de comutação DC 2 V Queda de tensão máxima informada para a saída de comutação DC.
Carga máxima (Ub - 10 V) / 20 mA Condição de carga informada para a saída analógica.
Precisão e desvios
Repetibilidade < ±0,1; nas variações de temperatura < 10 K; turn down 1:1 Valor e condição de referência informados na ficha.
Desvio de histerese < ±0,15; turn down 1:1 Desvio declarado para a condição turn down 1:1.
Desvio de linearidade < ±0,15; turn down 1:1 Desvio declarado para a condição turn down 1:1.
Desvio de características < ±0,2; turn down 1:1, linearidade, incluindo histerese e repetibilidade Valor agregado declarado pelo fabricante.
Precisão do ponto de ajuste < ±0,2; turn down 1:1 Precisão informada para o ponto de ajuste.
Estabilidade ao longo do tempo < ±0,1 por ano; turn down 1:1 Estabilidade anual declarada para a condição turn down 1:1.
Tempos de reação e amortecimento
Tempo de resposta < 10 ms Tempo de resposta informado no cadastro técnico.
Tempo de resposta de passo da saída analógica 25 ms Tempo declarado especificamente para a resposta de passo da saída analógica.
Retardo de prontidão 6 s Tempo informado até a prontidão do sensor.
Amortecimento do valor de processo dAP 0,01 a 30 s Intervalo ajustável informado para amortecimento do valor de processo.
Amortecimento da saída analógica dAA 0,01 a 30 s Intervalo ajustável informado para amortecimento da saída analógica.
Conexões e interfaces
Conexão de processo G 1, rosca externa com cone de vedação; dimensão indicada de 27 mm Interface mecânica de processo especificada.
Conexão elétrica 1 x M12, codificação A, 4 pinos Interface elétrica indicada; contatos banhados a ouro.
Protocolo de comunicação Não especificado A ficha informa sinais analógico e de comutação, sem declarar protocolo digital.
Condições ambientais e temperatura
Temperatura do fluido -25 a 125 °C; até 145 °C por no máximo 1 hora Limite informado para o fluido em contato com o sensor.
Temperatura ambiente -25 a 80 °C Faixa de temperatura ambiente declarada.
Temperatura de armazenamento -40 a 100 °C Faixa permitida para armazenamento informada.
Grau de proteção IP 67 e IP 69K Graus de proteção declarados; observe as condições de montagem e conexão definidas pelo fabricante.
Ciclos de pressão mínimos 100 milhões Quantidade mínima de ciclos de pressão informada na ficha.
Dados mecânicos e materiais

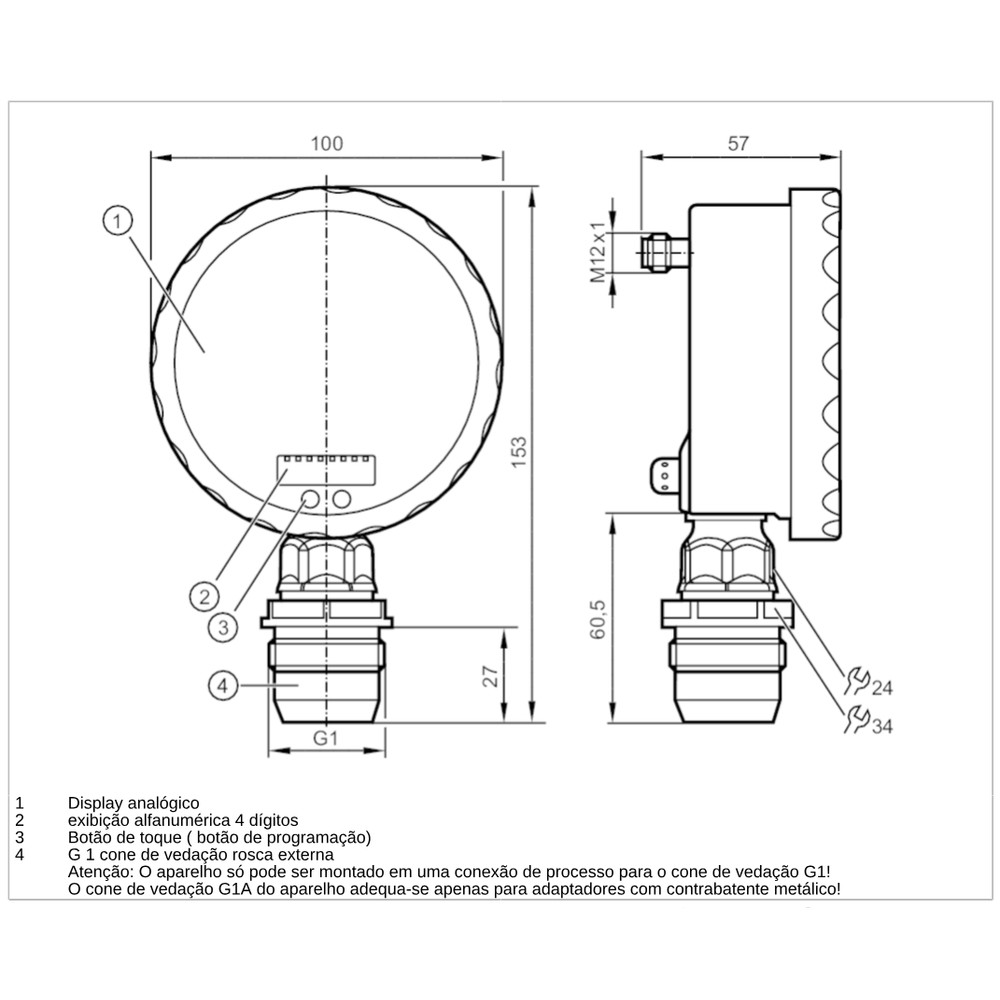

Dimensões 153 x 100 x 57 mm Dimensões gerais informadas no cadastro técnico.
Peso 532,4 g Peso informado no dataset do produto.
Materiais de construção Aço inoxidável 316L, PA, FKM, PTFE e vidro de segurança Materiais listados para construção do sensor; a ficha também especifica materiais em contato com o fluido.
Materiais em contato com o fluido Aço inoxidável 1.4435 (316L), cerâmica 99,9% Al2O3 e PTFE Materiais molhados declarados pelo fabricante.
Características da superfície molhada Ra < 0,4 µm; Rz = 4 µm Valores de superfície informados para a parte em aço inoxidável em contato com o fluido.
Visor Vidro de segurança laminado, 4 mm Material e espessura indicados para o visor.
Display e elementos de operação
Display analógico Escala giratória de 0 a 350°; ponteiro não visível quando desenergizado Características do indicador analógico descritas na ficha.
Display de funções Exibição alfanumérica vermelha de 4 dígitos Tipo, cor e quantidade de dígitos informados.
Unidade do display 2 LEDs verdes Elementos de indicação declarados.
Status de chaveamento LED amarelo Indicador de status de comutação informado.
Pontos de comutação LED em anel vermelho Indicação visual dos pontos de comutação descrita na ficha.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4 a 20 mA, invertível e de escala ajustável.
• Sinal de comutação configurável; saída digital PNP/NPN conforme ficha.
• A ficha não informa protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 4 pinos; alimentação de 18 a 32 V DC. Verifique no datasheet a atribuição dos pinos e a compatibilidade da entrada do controlador com o sinal analógico de 4 a 20 mA e a saída de comutação PNP/NPN.
Processo Conexão de processo G 1, rosca externa com cone de vedação. A dimensão informada para a conexão é 27 mm; confirme a interface de vedação correspondente no conjunto de processo.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Entrada de CLP ou sistema de aquisição preparada para sinal de corrente de 4 a 20 mA e alimentação dentro de 18 a 32 V DC. ✓ O sensor fornece saída analógica de 4 a 20 mA e opera com alimentação de 18 a 32 V DC.
Entrada digital compatível com saída de comutação PNP ou NPN configurada no sensor. ✓ A ficha informa função elétrica PNP/NPN e sinal de comutação configurável; confirme a configuração e a interface elétrica do controlador.
Instalação com conexão de processo G 1 externa e cone de vedação compatível. ✓ Essa é a conexão de processo especificada para o PG2894.
Instalação que requer conexão de processo diferente de G 1 externa com cone de vedação. ✗ A conexão especificada não corresponde à interface requerida; a ficha não informa adaptadores incluídos.
Sistema que exige protocolo digital de comunicação no sensor. ✗ A ficha informa sinais analógico e de comutação, mas não especifica protocolo digital.
Medição normal acima de 10 bar ou abaixo de -1 bar. ✗ A faixa de medição declarada é de -1 a 10 bar; a resistência à pressão de 50 bar não amplia a faixa de medição.

INSTALAÇÃO

Como instalar o Sensor de pressão de alinhamento frontal ifm PG2894, -1 a 10 bar, saída analógica 4 a 20 mA

  1. Confirme que a faixa normal de pressão do processo está dentro de -1 a 10 bar e que temperatura, fluido e materiais molhados são compatíveis.
  2. Verifique se o ponto de montagem aceita conexão G 1 externa com cone de vedação e se a vedação corresponde à interface definida para o processo.
  3. Instale o sensor faceado conforme o desenho dimensional e as orientações do fabricante, sem aplicar esforços ou danos à conexão e às superfícies de vedação.
  4. Conecte o cabo ao conector M12 de codificação A, 4 pinos, consultando o datasheet para identificar a pinagem antes de energizar.
  5. Alimente o sensor com tensão contínua entre 18 e 32 V DC e conecte as saídas à entrada de corrente e/ou entrada digital compatíveis.
  6. Configure e valide a escala de 4 a 20 mA, o sentido do sinal e os pontos de comutação; verifique a leitura e a indicação antes de liberar o processo.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
Não há leitura de pressão nem indicação de funcionamento. Alimentação fora da faixa especificada, ligação incorreta no conector M12 ou circuito de alimentação aberto. Meça a tensão no conector e confirme 18 a 32 V DC; confira a pinagem no datasheet e inspecione cabo, contatos e conexão.
A entrada analógica do controlador recebe valor ausente ou fora da escala esperada. Ligação incompatível com entrada de corrente, configuração incorreta de escala ou circuito de corrente interrompido. Confirme que a entrada aceita 4 a 20 mA, verifique a configuração de início e fim de escala e meça a corrente no circuito conforme o procedimento da instalação.
O sinal de comutação não muda no ponto esperado. Ponto de comutação ou retorno configurado fora da condição de processo, ou incompatibilidade entre a saída configurada e a entrada conectada. Confira os parâmetros SP e rP, observe o indicador de status e valide se a entrada do controlador é compatível com a saída PNP/NPN configurada.
A leitura oscila ou não acompanha a pressão do processo como esperado. Amortecimento configurado, conexão de processo ou vedação inadequada, ou condição de pressão fora da faixa de medição. Compare a pressão do processo com a faixa de -1 a 10 bar, inspecione a conexão G 1 e a vedação e revise os ajustes de amortecimento dAP e dAA.

PERGUNTAS FREQUENTES

O que é o PG2894 e para que tipo de processo ele serve?
É um sensor eletrônico de pressão de alinhamento frontal para pressão relativa e vácuo. A ficha o indica para montagem faceada na indústria alimentícia e de bebidas, em meios pastosos, sólidos, líquidos e gasosos.
Quais sinais e conexões esse sensor oferece?
O PG2894 fornece sinal analógico de 4 a 20 mA e sinal de comutação configurável. A conexão elétrica é M12, codificação A, 4 pinos; a conexão de processo é G 1 externa com cone de vedação.
O que acompanha o produto?
O contexto informa a unidade do sensor, mas não detalha acessórios incluídos. A lista de acessórios deste anúncio não especifica itens adicionais.
Posso usar o PG2894 em um processo que opera acima de 10 bar?
Não para medição normal acima da faixa declarada de -1 a 10 bar. A resistência à pressão indicada na ficha não amplia a faixa de medição.
O sensor serve para temperatura contínua do fluido de 145 °C?
Não; a ficha limita a temperatura do fluido a 125 °C em operação e permite 145 °C somente por no máximo 1 hora.
O que verificar se o sensor não aparece ligado no controlador?
Meça a alimentação no conector e confira se está entre 18 e 32 V DC. Verifique também a pinagem M12 no datasheet, o cabo e a compatibilidade da entrada do controlador com a saída utilizada.
Por que a leitura de 4 a 20 mA pode não corresponder à pressão esperada?
Uma escala configurada de forma diferente da entrada do controlador pode causar essa divergência. Confira os pontos inicial e final configurados, a ligação do circuito de corrente e a pressão real dentro da faixa do sensor.
Quando escolher o PG2894 em vez de outro sensor de pressão?
Escolha-o quando a aplicação requerer montagem faceada, faixa de -1 a 10 bar e saída analógica de 4 a 20 mA com sinal de comutação. Se a faixa ou as conexões necessárias forem diferentes, compare os requisitos com o datasheet de outra versão.
Posso substituir uma conexão de processo diferente pela rosca G 1 do PG2894?
Somente se a instalação aceitar G 1 externa com cone de vedação e a vedação for compatível com o processo. A ficha não informa adaptadores incluídos; confirme a interface mecânica antes da compra.
Que cuidados devo ter na instalação elétrica?
Consulte a pinagem no datasheet antes de conectar o M12 de 4 pinos e energize apenas dentro da faixa de 18 a 32 V DC. Verifique separadamente a compatibilidade da entrada analógica e da entrada de comutação.

GLOSSÁRIO TÉCNICO

Pressão relativa
Pressão referenciada à pressão ambiente; o PG2894 também é indicado para medição de vácuo. (Ref.: tipo de pressão — pressão relativa e vácuo)
Saída de 4 a 20 mA
Sinal analógico de corrente utilizado para transmitir a medição; neste sensor é invertível e tem escala ajustável. (Ref.: corrente da saída analógica)
Alinhamento frontal
Montagem em que a face de medição fica alinhada à superfície de processo, conforme aplicação declarada para o PG2894. (Ref.: aplicação — montagem faceada)
PNP/NPN
Tipos de função elétrica indicados para a saída de comutação; a configuração deve corresponder à entrada conectada. (Ref.: função elétrica)
Grau de proteção IP
Classificação declarada para proteção do invólucro contra ingresso de poeira e água sob condições de ensaio especificadas; não substitui a instalação correta. (Ref.: IP 67 e IP 69K)
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "PG2894 IFM - Sensor de Pressão ifm Alinhamento Frontal -1 a 10 bar Analógico"
Para avaliar, preencha:

Os campos marcados com * são obrigatórios.

Sua última visita
