Manômetro Eletrônico Sanitário IFM PG2795

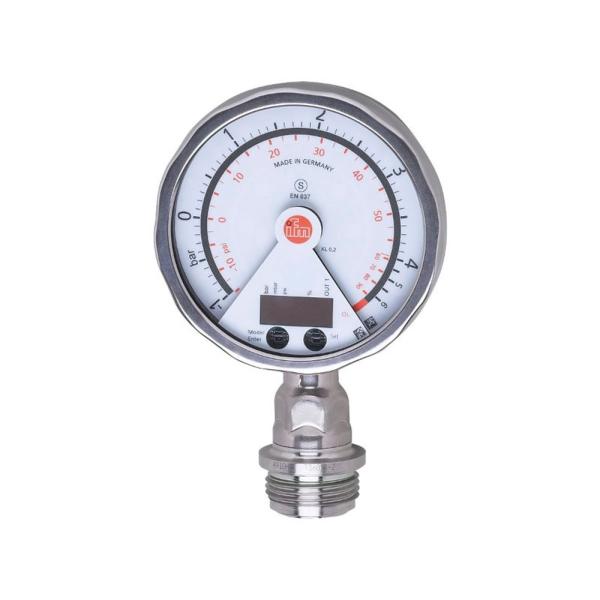

PG2795 IFM - Manômetro Eletrônico Sanitário Indústria Alimentícia -1 a 4 bar Aço Inox

Imagem meramente ilustrativa

R$ 8.022,00

Nossos preços são com impostos.

Sem estoque, prazo de entrega será maior

Referência do fabricante: PG2795
EAN: 4021179244152
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PG2795 IFM - Manômetro Eletrônico Sanitário Indústria Alimentícia -1 a 4 bar Aço Inox"

Destaques do Produto

Faixa de pressão

-1...4 bar

Conexão de processo

G 1 externa, cone Aseptoflex Vario

Saída analógica

4...20 mA

Saída de comutação

PNP/NPN; uma saída digital

Alimentação

18...32 V DC

Estado do modelo

Descontinuado; verificar disponibilidade e considerar PG1705

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM PG2795 — Manômetro eletrônico sanitário, -1 a 4 bar, aço inoxidável

O IFM PG2795 é um sensor de pressão eletrônico com indicação analógica e digital, destinado à medição de pressão relativa e vácuo. Foi especificado para montagem faceada em aplicações da indústria alimentícia e de bebidas. Possui faixa de medição de -1 a 4 bar, conexão de processo G 1 com cone de vedação Aseptoflex Vario e saídas analógica e de comutação configuráveis. O modelo consta como descontinuado; a ficha informa o PG1705 como produto alternativo.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 4 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario
Saídas	1 analógica e 1 de comutação, configuráveis
Sinal analógico	4...20 mA, invertível e com escala ajustável
Alimentação	18...32 V DC
Conexão elétrica	M12, codificação A, 4 pinos com contatos dourados
Grau de proteção	IP67 e IP69K
Material de partes molhadas	Aço inoxidável 316L, cerâmica 99,9% Al2O3 e PTFE
Status do produto	Descontinuado; alternativa indicada na ficha: PG1705

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações alimentícias e de bebidas, conforme a aplicação declarada pelo fabricante.
Instalações cuja faixa requerida esteja dentro de -1 a 4 bar e que utilizem a conexão de processo G 1 externa com vedação Aseptoflex Vario.
Sistemas que aceitem alimentação de 18...32 V DC, conexão elétrica M12 de 4 pinos e sinais analógico 4...20 mA e de comutação.

⚠ Considere outro se precisa de:

Não selecionar para processos cuja pressão de operação requerida ultrapasse a faixa de medição -1 a 4 bar; a resistência à pressão indicada não amplia a faixa de medição.
Não especificar como produto novo de linha sem confirmar disponibilidade: a ficha identifica o PG2795 como descontinuado.
Não presumir encaixe em conexões G 1 diferentes: confirme o cone de vedação Aseptoflex Vario e a geometria do ponto de montagem.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada para medição em processos da indústria alimentícia e de bebidas; a conexão de processo indicada é G 1 externa com cone de vedação Aseptoflex Vario.
A ficha relaciona meios pastosos e sólidos, além de fluidos líquidos e gasosos. Essa relação não substitui a verificação de compatibilidade química dos materiais molhados com o meio específico.
Para processos com fluido entre -25 e 125 °C, respeite a faixa informada; a ficha admite até 145 °C por no máximo 1 hora.
A faixa de medição é -1...4 bar. Não use a resistência à pressão como indicação de faixa de medição ou de ponto normal de operação.
Possibilidade inferida: uso em monitoramento de processo com leitura local e transmissão analógica/comutação, desde que controlador, alimentação, conexão e condições de processo correspondam às especificações.

COMO ESCOLHER

Antes de comprar o IFM PG2795 — Manômetro eletrônico sanitário, -1 a 4 bar, aço inoxidável, verifique estes pontos:

Escolha o PG2795 quando

A aplicação exigir medição de pressão relativa ou vácuo dentro de -1...4 bar, montagem faceada sanitária com conexão G 1 externa Aseptoflex Vario, alimentação 18...32 V DC e leitura por saída analógica e de comutação.

Busque outra opção quando

A instalação exigir faixa de medição diferente, conexão de processo incompatível ou outro arranjo de sinais/alimentação. Como o PG2795 está descontinuado, a ficha aponta o PG1705 como alternativa; confirme no datasheet desse modelo se faixa, conexão e sinais atendem à aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e status
Produto	Sensor de pressão de alinhamento frontal com exibição analógica; manômetro eletrônico sanitário PG2795	Identificação do produto conforme ficha e anúncio.
Fabricante	IFM / ifm electronic	Marca indicada nas fontes do produto.
Código do fabricante	PG-004-REA01-MFRKG/US/ /P	Part number informado no anúncio.
SKU	PG2795	Código de identificação do produto.
GTIN	4021179244152	Identificador comercial informado no catálogo.
NCM	9026.20.90	Classificação fiscal informada na ficha.
Status	Descontinuado	Status registrado no catálogo; confirmar disponibilidade antes da especificação.
Produto alternativo indicado	PG1705	Alternativa citada na ficha; validar suas especificações para a aplicação.

Área de aplicação e processo
Aplicação declarada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação informada no catálogo do fabricante.
Meios	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios listados na ficha; verificar compatibilidade química e condições do processo.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão informados pelo fabricante.
Certificações e conformidades listadas	ACS, CE, CRN, cULus Listed, EC 1935/2004, EHEDG Certified, FCM CN, FCM JP, FDA, NSF, Reg31, UKCA	Relação fornecida no catálogo; aplicabilidade depende do mercado e da instalação.

Faixa de medição e pressão
Faixa de medição	-1...4 bar / -14,5...58 psi	Intervalo nominal de medição especificado.
Ponto de comutação SP	-0,99...6,4 bar / -14,35...92,8 psi	Faixa de ajuste informada para o ponto de comutação; não substitui a faixa de medição.
Ponto de rearme RP	-1...6,39 bar / -14,5...92,65 psi	Faixa de ajuste de rearme indicada na ficha.
Resistência à pressão	30 bar / 435 psi / 3 MPa	Limite de resistência à pressão declarado; não é a faixa normal de medição.
Pressão mínima de ruptura	100 bar / 1450 psi / 10 MPa	Valor mínimo de pressão de ruptura informado pelo fabricante; não é pressão de operação.
MAWP/CRN	30 bar	Valor listado na ficha como MAWP/CRN.
Ciclos de pressão mínimos	100 milhões	Número de ciclos informado na ficha.

Dados elétricos e alimentação
Tensão de operação	18...32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 70 mA a 24 V	Consumo indicado nas condições informadas.
Classe de proteção elétrica	III	Classe de proteção declarada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição e valor de ensaio informados.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.

Saídas e sinais
Quantidade total de saídas	2	Uma saída analógica e uma saída digital/de comutação conforme a ficha.
Saída analógica	1 saída de corrente, 4...20 mA, invertível e com escala ajustável	Sinal e recursos de configuração especificados.
Saída de comutação	1; função elétrica PNP/NPN	Tipo e quantidade informados; verificar configuração e ligação no datasheet.
Sinais disponíveis	Sinal analógico e sinal de comutação, configuráveis	Descrição funcional registrada no catálogo.
Corrente máxima da saída de comutação	250 mA	Limite máximo indicado para a saída.
Queda de tensão da saída de comutação	2 V	Valor especificado para a saída de comutação.
Frequência de comutação DC	50 Hz	Frequência de comutação indicada.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção especificado na ficha.
Carga máxima da saída analógica	(Ub - 10 V) / 20 mA	Expressão de carga informada; Ub representa a tensão de alimentação.
Watchdog integrado	Sim	Recurso listado no catálogo.

Conexões
Conexão de processo	Rosca externa G 1 com cone de vedação Aseptoflex Vario	Interface mecânica do processo; confirmar assentamento e compatibilidade com a porta.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico especificado.

Tempos de resposta e amortecimento
Tempo de resposta	< 10 ms	Tempo informado no catálogo; consulte o datasheet para a condição de ensaio.
Tempo de resposta da saída analógica	25 ms	Valor específico informado para a saída analógica.
Amortecimento dAA	0,01...30 s	Faixa de ajuste listada na ficha.
Amortecimento dAP	0,01...30 s	Faixa de ajuste listada na ficha.
Atraso de prontidão	6 s	Tempo de inicialização informado.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa operacional ambiente informada na ficha.
Temperatura do fluido	-25...125 °C; até 145 °C por no máximo 1 h	Limites de temperatura do fluido informados.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP67 e IP69K	Graus declarados no catálogo; observar condições de instalação e ensaio.

Materiais e dados mecânicos
Material da carcaça	Aço inoxidável	Material indicado no anúncio.
Materiais de construção	Aço inoxidável 316L (1.4404), PA, FKM, PTFE e vidro de segurança laminado de 4 mm	Materiais listados para o conjunto.
Materiais em contato com o fluido	Aço inoxidável 316L (1.4435), Ra < 0,4 µm / Rz = 4 µm; cerâmica 99,9% Al2O3; PTFE	Materiais e acabamento superficial indicados para partes molhadas.
Dimensões	153 x 100 x 57 mm	Dimensões do produto listadas no catálogo.
Peso	522,5 g	Peso informado no catálogo; outras fontes de variação de embalagem não foram consideradas.

Display e elementos de operação
Tipo de display	Híbrido, analógico e digital	Configuração de indicação indicada no anúncio.
Display de valores	Indicação analógica giratória de 0...350° e exibição alfanumérica vermelha de 4 dígitos	Recursos de visualização listados no catálogo.
Indicadores	2 LEDs verdes para unidade do display; LED amarelo de status de comutação; anel LED vermelho para pontos de comutação	Elementos de indicação descritos na ficha.
Display de funções	Exibição alfanumérica vermelha de 4 dígitos	Descrição do display funcional informada.
Unidades de medida	bar, psi e mbar	Unidades listadas para o produto.
Cor do mostrador	Branco	Atributo informado no anúncio.

Compatibilidade eletromagnética
Ensaios EMC listados	EN 61000-4-2 ESD; EN 61000-4-3 HF; EN 61000-4-4 Burst; EN 61000-4-5 Surge; EN 61000-4-6 AF	Normas de ensaio relacionadas na ficha do produto.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA, invertível e com escala ajustável.

• Uma saída de comutação configurável PNP/NPN.

• Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação de 18...32 V DC. A ficha informa uma saída analógica 4...20 mA e uma saída de comutação PNP/NPN; verifique a pinagem no datasheet antes da ligação.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario; conexão declarada para montagem faceada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com entrada analógica de corrente compatível com 4...20 mA e alimentação dentro de 18...32 V DC.	✓	A ficha especifica saída analógica 4...20 mA e alimentação de 18...32 V DC.
Entrada digital compatível com saída de comutação PNP ou NPN, conforme configuração e ligação.	✓	A ficha indica uma saída de comutação e função elétrica PNP/NPN; a compatibilidade do circuito receptor deve ser conferida.
Tubulação ou porta de processo com conexão G 1 externa e assentamento compatível com cone Aseptoflex Vario.	✓	Essa é a conexão de processo declarada para o produto.
Controlador que exija protocolo digital de comunicação.	✗	A ficha informa sinais analógico e de comutação, mas não especifica protocolo de comunicação digital.
Processo que demande medição fora de -1...4 bar.	✗	A faixa de medição informada para o PG2795 é -1...4 bar.
Instalação com conexão M12 diferente da codificação A de 4 pinos ou alimentação fora de 18...32 V DC.	✗	A conexão e a faixa de alimentação requeridas não correspondem às especificações elétricas informadas.

INSTALAÇÃO

Como instalar o IFM PG2795 — Manômetro eletrônico sanitário, -1 a 4 bar, aço inoxidável

Confirme que a faixa requerida está dentro de -1...4 bar e que pressão, temperatura e meio do processo são compatíveis com as especificações e materiais molhados.
Verifique a porta de processo: rosca externa G 1 e assentamento compatível com o cone de vedação Aseptoflex Vario, para a montagem faceada prevista.
Instale o sensor conforme as instruções do fabricante e os requisitos sanitários da instalação; a ficha resumida não informa torque de aperto.
Confirme que a alimentação disponível está entre 18...32 V DC e que a conexão elétrica é M12, codificação A, 4 pinos; consulte o datasheet para a pinagem.
Ligue a saída analógica 4...20 mA à entrada compatível e a saída de comutação ao circuito PNP/NPN correspondente; valide a configuração e os limites elétricos antes de energizar.
Após a instalação, verifique a leitura e o estado de comutação em condições conhecidas do processo; consulte o datasheet para ajustes de escala, pontos de comutação e amortecimento.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A indicação fica fora da faixa esperada ou não acompanha a pressão do processo.	Faixa de processo incompatível com -1...4 bar, configuração de escala/sinal ou instalação mecânica inadequada.	Compare a pressão real com um instrumento de referência, confirme a faixa de medição e revise a escala configurada e a conexão faceada.
O controlador não recebe sinal analógico válido.	Alimentação fora de 18...32 V DC, ligação incorreta do circuito 4...20 mA ou entrada do controlador incompatível.	Meça a alimentação no conector e confira no datasheet a pinagem e a ligação da saída analógica; verifique se a entrada receptora aceita corrente 4...20 mA.
A saída de comutação não muda de estado no ponto esperado.	Ponto de comutação/rearme configurado fora do intervalo desejado, ligação PNP/NPN incompatível com a entrada ou carga fora dos limites especificados.	Confira a configuração de SP/RP e a função PNP/NPN; verifique circuito, corrente da carga e queda de tensão conforme datasheet.
Há vazamento ou leitura instável após a montagem.	Assentamento inadequado do cone Aseptoflex Vario, sujeira na interface ou condição de processo incompatível com os limites de temperatura/pressão.	Despressurize com segurança, inspecione a interface de vedação e confirme a instalação, a pressão e a temperatura contra as especificações do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PG2795 em português (Datasheet) Desenho em escala PG2795 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PG2795 e em que aplicação ele é usado?

É um sensor de pressão eletrônico com indicação analógica e digital, declarado para montagem faceada na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo.

Que sinais e conexão elétrica o PG2795 oferece?

A ficha informa uma saída analógica 4...20 mA e uma saída de comutação PNP/NPN. A conexão elétrica é M12, codificação A, com 4 pinos; consulte o datasheet para a pinagem.

O produto acompanha cabo ou outros acessórios?

A ficha do anúncio não lista acessórios inclusos. Confirme o conteúdo fornecido com o vendedor antes de concluir a especificação.

Ele serve para uma linha que exige pressão acima de 4 bar?

Não para medição nessa faixa: o intervalo especificado é -1...4 bar. A resistência à pressão informada é um limite distinto e não amplia a faixa de medição.

Posso instalar o PG2795 em uma conexão G 1 comum sem cone Aseptoflex Vario?

A conexão indicada é G 1 externa com cone de vedação Aseptoflex Vario. Uma rosca G 1, por si só, não confirma compatibilidade do assentamento; verifique a geometria da porta.

O sensor está energizado, mas não aparece sinal no CLP; o que verifico primeiro?

Verifique se a alimentação está entre 18...32 V DC e se a entrada do CLP aceita corrente 4...20 mA. Em seguida, confira a pinagem do M12 no datasheet e meça o sinal no circuito.

A saída digital não aciona; preciso trocar o sensor?

Não necessariamente: a causa pode ser configuração do ponto de comutação ou incompatibilidade entre a ligação PNP/NPN e a entrada receptora. Confira configuração, ligação e limites de carga antes de substituir.

Devo comprar o PG2795 ou escolher o PG1705?

O PG2795 consta como descontinuado e a ficha aponta o PG1705 como alternativa. Compare no datasheet do PG1705 a faixa, a conexão, a alimentação e os sinais exigidos pela instalação.

Que cuidado é importante na instalação mecânica?

Confirme a conexão G 1 externa e o assentamento Aseptoflex Vario para a montagem faceada. A ficha fornecida não especifica torque de aperto; consulte as instruções do fabricante.

Como ajusto a saída e a indicação para a aplicação?

A saída analógica permite inversão e ajuste de escala, e a ficha lista ajuste de amortecimento e pontos de comutação. Consulte o datasheet para os procedimentos e parâmetros de configuração.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; o PG2795 também é especificado para medição de vácuo. (Ref.: tipo de pressão: pressão relativa e vácuo.)

Aseptoflex Vario

Sistema de conexão/vedação de processo indicado para a rosca externa G 1 do sensor. (Ref.: conexão de processo G 1 com cone de vedação Aseptoflex Vario.)

Saída 4...20 mA

Sinal analógico de corrente usado para transmitir a medição a uma entrada compatível. (Ref.: saída analógica 4...20 mA, invertível e com escala ajustável.)

PNP/NPN

Tipos de função elétrica para a saída de comutação, cuja compatibilidade depende do circuito receptor e da ligação. (Ref.: função elétrica PNP/NPN.)

IP69K

Grau de proteção declarado para o produto; a aplicação deve respeitar as condições de instalação e os limites do fabricante. (Ref.: grau de proteção IP67 e IP69K.)
