Sensor de Pressão IFM PG2489 - Precisão Industrial

Pré-visualizar: PG2489 IFM - Sensor de Pressão IFM Aplicações Industriais -0,005 a 0,1 bar

PG2489 IFM - Sensor de Pressão IFM Aplicações Industriais -0,005 a 0,1 bar

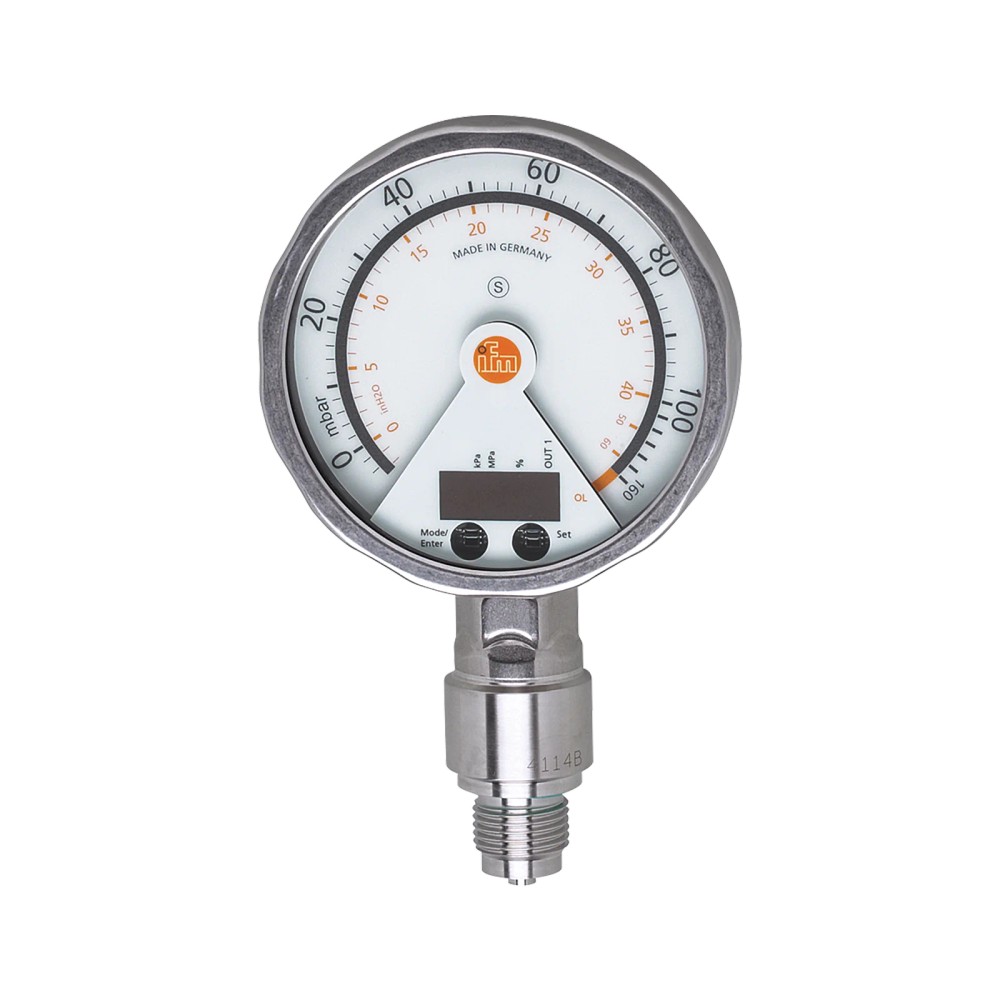

Imagem meramente ilustrativa

R$ 6.183,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2489
EAN: 4021179257589
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão...mais

Fechar menu

Saiba mais sobre: "PG2489 IFM - Sensor de Pressão IFM Aplicações Industriais -0,005 a 0,1 bar"

Destaques do Produto

Faixa de Pressão

-0,005 a 0,1 bar

Saída

4...20 mA (analógica) + Digital

Conexão de Processo

G 1/2

Conexão Elétrica

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PG2489 IFM - Sensor de Pressão IFM Aplicações Industriais -0,005 a 0,1 bar

O PG2489 é um sensor de pressão eletrônico com display analógico e digital, desenvolvido para monitoramento preciso em aplicações industriais com fluidos líquidos ou gasosos. Destaca-se por sua versatilidade de medição entre -0,005 a 0,1 bar e robustez com proteção IP67/IP69K. Inclui saída analógica 4...20 mA configurável e sinal de comutação para integração em sistemas de controle.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	-0,005...0,1 bar
Conexão Processo	G 1/2
Saída	4...20 mA / Comutação
Conexão Elétrica	M12, 4 pinos
Grau de Proteção	IP67 / IP69K
Temperatura	-25 a 80 °C
Material de Contato	Cerâmica Al2O3, Aço 316L
Tipo de Pressão	Relativa

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão em fluidos líquidos e gasosos industriais
Aplicações onde é necessária leitura local analógica e digital
Ambientes industriais com necessidade de alta proteção contra lavagem (IP69K)

⚠ Considere outro se precisa de:

Fluidos altamente corrosivos que danificam Al2O3 ou Aço 316L
Ambientes com pressão de processo acima de 4 bar
Aplicações que exigem imersão contínua em condições acima de IP69K

APLICAÇÕES E USO

Monitoramento de pressão em tanques industriais
Processos de automação que exigem controle de gases ou líquidos
Sistemas de refrigeração ou lubrificação
Ambientes com lavagem frequente ou alta umidade

COMO ESCOLHER

Antes de comprar o PG2489 IFM - Sensor de Pressão IFM Aplicações Industriais -0,005 a 0,1 bar, verifique estes pontos:

Escolha este modelo se

Seu processo demanda uma faixa de pressão entre -0,005 a 0,1 bar e você necessita de uma interface local de visualização analógica/digital combinada com sinal de 4-20mA.

Busque alternativa se

Sua aplicação exige pressões superiores a 4 bar (resistência do sensor) ou se o ambiente de medição envolver produtos químicos que danificam cerâmica Al2O3.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-0,005...0,1 bar	Operação dentro da faixa nominal

Dados elétricos
Tensão de operação	18...32 V DC	Faixa de alimentação DC
Consumo de corrente	< 70 mA	Corrente máxima em 24V

Dados mecânicos
Conexão de processo	G 1/2 rosca externa	Tipo de conexão mecânica
Materiais em contato	Al2O3, FKM, Aço 316L	Compatibilidade química

Condições ambientais
Grau de proteção	IP67, IP69K	Resistência a fluidos e poeira
Temperatura operacional	-25...80 °C	Condições ambientais de uso

COMPATIBILIDADE

Comunicação

• 4...20 mA (Analógico)

Conexões

Elétrica M12, 4 pinos

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de Ar Comprimido	✓	Dentro da faixa de medição e compatível com fluidos gasosos.
Processos em Alta Temperatura (>80°C)	✗	Excede a temperatura máxima de operação do sensor.
Ambientes com lavagem de alta pressão	✓	Classificação IP69K permite exposição direta.

INSTALAÇÃO

Como instalar o PG2489 IFM - Sensor de Pressão IFM Aplicações Industriais -0,005 a 0,1 bar

Verifique a compatibilidade da rosca G 1/2 com o ponto de conexão.
Limpe a área de montagem para evitar impurezas.
Aplique o torque recomendado para garantir a vedação.
Conecte o conector M12 conforme diagrama de pinagem.
Ligue a alimentação 24V DC.
Valide a leitura no display e no CLP.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado ou piscando	Tensão de alimentação incorreta fora da faixa de 18-32 V DC	Medir tensão nos pinos 1 e 3 do conector M12
Sinal analógico inconsistente ou sem saída	Curto-circuito ou sobrecarga na saída	Verificar proteção contra curto-circuito e integridade do cabo
Pressão lida não varia ou valor fixo	Falha na conexão de processo ou bloqueio da entrada	Verificar obstrução mecânica na rosca G 1/2
Oscilação no sinal analógico de saída	Interferência eletromagnética	Verificar aterramento e blindagem do cabo de sinal

DOCUMENTAÇÃO TÉCNICA

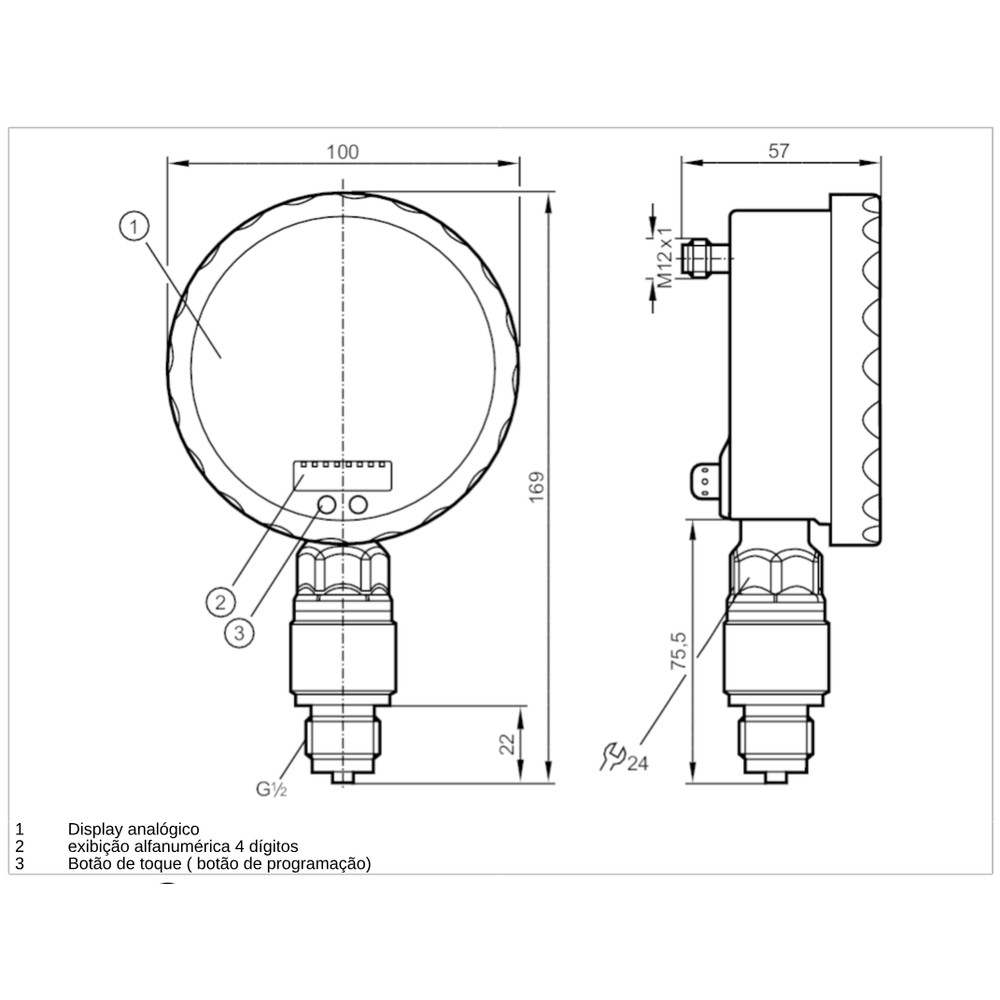

Datasheet Técnico PG2489 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PG2489 e qual sua principal função?

O PG2489 é um sensor de pressão eletrônico com display analógico e digital, projetado para monitorar fluidos líquidos e gasosos em aplicações industriais.

Existem limitações de aplicação para este sensor?

Este modelo não é indicado para aplicações que excedam a pressão de estouro de 30 bar ou temperaturas fora da faixa operacional de -25 a 80 °C.

O que vem incluído na embalagem do produto?

O sensor acompanha manual técnico e está pronto para instalação mecânica via rosca G 1/2 e elétrica via conector M12 de 4 pinos.

Como diagnosticar leituras incorretas no display?

Sintomas como leituras instáveis ou erro de exibição podem indicar falha na alimentação ou conexão, verifique se a tensão está entre 18 e 32 V DC.

O que verificar se o sinal analógico 4...20 mA não estiver sendo transmitido?

Falhas de comunicação ou ausência de sinal podem ser causadas por curtos-circuitos ou polaridade invertida, verifique a integridade do cabo M12.

Por que escolher este modelo com display analógico em vez de um sensor apenas digital?

Este modelo se destaca por possuir um visor analógico giratório e display digital, ideal para leitura visual rápida em campo, diferindo de transmissores cegos.

Como decidir se o PG2489 é o modelo correto para meu processo?

A escolha entre modelos deve basear-se na faixa de medição (-0,005 a 0,1 bar); se o seu processo requer pressões fora deste range, outros modelos da série PG são necessários.

Quais cuidados devo ter na instalação mecânica e elétrica?

A instalação exige o aperto correto da rosca G 1/2 e a correta configuração dos pinos do conector M12 conforme diagrama elétrico.

Qual a procedência e suporte deste produto?

O produto é vendido e entregue diretamente pela IFM, garantindo a origem do fabricante e a emissão de nota fiscal direta.

Quais fluidos posso utilizar com este sensor?

Sim, ele é compatível com fluidos compatíveis com os materiais em contato: cerâmica Al2O3, FKM e aço inoxidável 316L.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Pressão medida em relação à pressão atmosférica local (Ref.: PG2489 datasheet).

Turn down

Capacidade do sensor de manter a precisão mesmo com variação na escala de medição (Ref.: Repetibilidade).

IP69K

Grau de proteção contra alta pressão e temperatura de água (Ref.: DIN 40050-9).

Sinal Invertível

Característica da saída 4...20 mA que permite inverter o sinal de saída proporcionalmente à pressão (Ref.: Sinal de saída).

Al2O3

Cerâmica de óxido de alumínio utilizada na célula de medição (Ref.: Materiais em contato).
