Sensor de Pressão IFM PG2455 - Exibição Analógica

Pré-visualizar: PG2455 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 4 bar, Analógico

PG2455 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 4 bar, Analógico

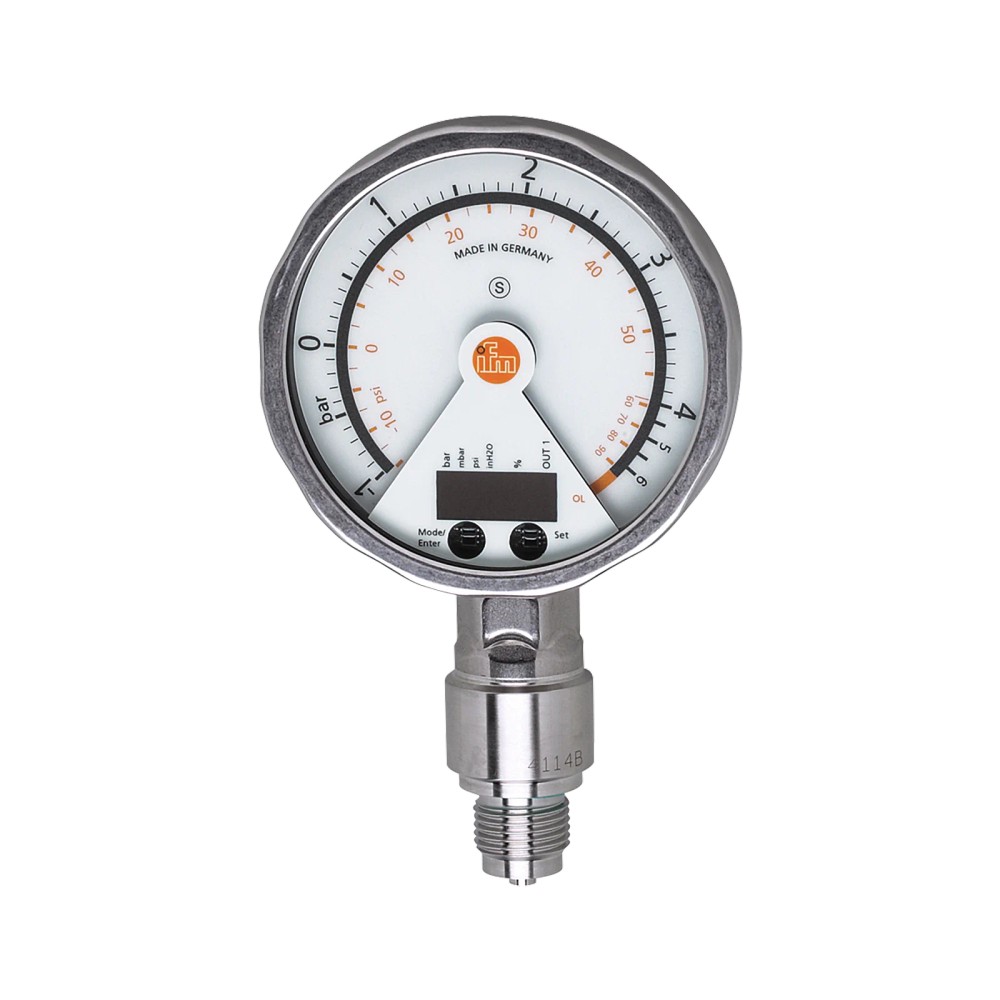

Imagem meramente ilustrativa

R$ 6.013,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2455
EAN: 4021179257541
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PG2455 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 4 bar, Analógico"

Destaques do Produto

Faixa de medição

-1 a 4 bar

Saída analógica

4 a 20 mA, invertível e com escala ajustável

Saída de comutação

Disponível; saída PNP/NPN conforme ficha do produto

Conexão de processo

G 1/2 externa

Conexão elétrica

M12 A-coded, 4 contatos

Proteção

IP 67 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PG2455 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 4 bar, Analógico

O IFM PG2455 é um sensor eletrônico para monitoramento de pressão relativa e vácuo em aplicações industriais. Mede de -1 a 4 bar e oferece saída analógica de 4 a 20 mA, invertível e com escala ajustável, além de saída de comutação. Possui conexão de processo G 1/2 externa e grau de proteção IP 67 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Sensor eletrônico de pressão
Faixa de medição	-1 a 4 bar; -14,5 a 58 psi
Tipo de pressão	Pressão relativa e vácuo
Saídas	1 saída de comutação e 1 saída analógica
Sinal analógico	4 a 20 mA, invertível e de escala ajustável
Conexão de processo	G 1/2, rosca externa
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 67; IP 69K
Temperatura do fluido	-25 a 80 °C
Exibição	Display analógico giratório de 0 a 350° e display alfanumérico vermelho de 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento industrial de pressão relativa e vácuo dentro da faixa de medição de -1 a 4 bar.
Aplicações com fluidos líquidos ou gasosos, observadas as condições de operação e compatibilidade dos materiais em contato com o fluido indicadas pelo fabricante.
Sistemas que aceitem sinal analógico de 4 a 20 mA e/ou uma saída de comutação, com alimentação e ligação verificadas no datasheet.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação medida fique fora de -1 a 4 bar.
Instalações que exijam uma saída analógica diferente de 4 a 20 mA ou protocolo de comunicação não informado para este modelo.
Aplicações com temperatura do fluido fora de -25 a 80 °C.

APLICAÇÕES E USO

Uso declarado pelo catálogo: aplicações industriais com fluidos líquidos e gasosos; avaliar a compatibilidade dos materiais em contato com o fluido antes da instalação.
Monitoramento de pressão relativa ou vácuo quando a faixa requerida estiver entre -1 e 4 bar; esta condição deriva diretamente da faixa de medição declarada.
Integração possível em sistemas que recebam sinal analógico de 4 a 20 mA ou utilizem saída de comutação compatível; confirmar alimentação, pinagem e configuração no datasheet.
A temperatura do fluido deve permanecer entre -25 e 80 °C. A ficha também informa temperatura ambiente de -20 a 80 °C; considerar os dois limites conforme a posição de instalação.

COMO ESCOLHER

Antes de comprar o PG2455 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 4 bar, Analógico, verifique estes pontos:

Escolha o PG2455 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 4 bar, conexão de processo G 1/2 externa e leitura analógica de 4 a 20 mA, com saída de comutação disponível.

Considere outra especificação quando

A faixa necessária, o tipo de conexão, o sinal analógico requerido ou a temperatura do fluido não corresponderem aos dados do PG2455. Confirme também a ligação elétrica e a configuração de saídas no datasheet antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PG2455	Código do produto e part number.
Marca	IFM	Fabricante informado no anúncio.
Tipo de produto	Sensor eletrônico de pressão com exibição analógica	Designação do produto.
Aplicação declarada	Aplicações industriais; fluidos líquidos e gasosos	Descrição do catálogo; verificar materiais e condições de processo.
Status de produto	Artigo descontinuado	Status informado no catálogo; confirmar disponibilidade e suporte com o fornecedor.

Faixa e princípio de medição
Faixa de medição	-1 a 4 bar; -14,5 a 58 psi	Faixa declarada no anúncio.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão informados para o produto.
Ponto de comutação SP	-0,98 a 6,4 bar; -14,2 a 92,8 psi	Faixa configurável informada na ficha; não confundir com a faixa de medição.
Ponto de retorno RP	-1 a 6,38 bar; -14,5 a 92,5 psi	Limites informados para o ponto de retorno.
Ponto inicial do sinal analógico	-1 a 5,4 bar; -14,5 a 78,3 psi	Faixa indicada para o ponto inicial do sinal analógico.
Ponto final do sinal analógico	0 a 6,4 bar; 0 a 92,8 psi	Faixa indicada para o ponto final do sinal analógico.
Área máxima ampliável do display	6,4 bar; 92,8 psi	Limite de exibição ampliável informado na ficha.
Pressão de resistência	30 bar; 435 psi; 3 MPa	Valor declarado de resistência à pressão; não é faixa normal de medição.
Pressão mínima de ruptura	100 bar; 1450 psi; 10 MPa	Valor declarado como pressão mínima de ruptura; não representa pressão de operação.

Saídas e funções elétricas
Quantidade de saídas	2	Uma saída digital/de comutação e uma saída analógica, conforme ficha.
OUT1	Saída de comutação	Função atribuída à OUT1.
OUT2	Saída analógica	Função atribuída à OUT2.
Sinal analógico	4 a 20 mA, invertível e com escala ajustável	Características da saída analógica.
Função de saída	Abertura/fechamento, parametrizável	Função de chaveamento indicada no catálogo.
Função elétrica	PNP/NPN	Dado informado na ficha; verificar configuração e esquema de ligação.
Frequência de comutação DC	75 Hz	Frequência máxima informada para comutação DC.
Corrente por contato	250 mA	Valor informado na ficha para cada contato.
Consumo de corrente	< 70 mA a 24 V	Consumo informado nas condições indicadas.
Proteção contra curto-circuito	Sim, por impulso	Proteção declarada para a saída.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Alimentação DC	18 a 32 V DC	Faixa informada nos dados do catálogo.
Carga máxima da saída analógica	(Ub - 10 V) / 20 mA	Expressão indicada na ficha; observar tensão de alimentação Ub.

Conexões e materiais
Conexão de processo	G 1/2, rosca externa	Conexão mecânica do processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos informados pelo fabricante.
Materiais em contato com o fluido	Al2O3 (cerâmica); FKM; aço inoxidável 1.4404 / 316L	Verificar compatibilidade química com o fluido da aplicação.
Materiais do corpo	Aço inoxidável 1.4404, PA, FKM e PTFE	Materiais informados nos dados do catálogo.
Material do visor	Vidro de segurança laminado, 4 mm	Material e espessura informados na ficha.

Precisão e desvios
Desvio de características	< ±0,25% BFSL / < ±0,5% LS	Valores informados para turn down 1:1; BFSL significa Best Fit Straight Line.
Repetibilidade	< ±0,1% da duração	Informada para variações de temperatura < 10 K e turn down 1:1.
Desvio de histerese	< ±0,25% da duração	Valor informado para turn down 1:1.
Precisão do ponto de ajuste	< ±0,5% da duração	Valor informado para turn down 1:1.
Precisão do ponto de comutação na escala ampliada	1,5% da amplitude	Observação indicada para a escala ampliada do display.
Estabilidade ao longo do tempo	< ±0,1% da duração	Informada para turn down 1:1, por 6 meses.
Coeficiente de temperatura da amplitude	< ±0,2% da duração / 10 K	Condição declarada de 0 a 70 °C.
Coeficiente de temperatura do ponto zero	< ±0,2% da duração / 10 K	Condição declarada de 0 a 70 °C.

Tempos e amortecimento
Tempo de resposta	< 9 ms	Tempo informado para o sensor.
Resposta de passo da saída analógica	28 ms	Valor informado especificamente para a saída analógica.
Retardo de prontidão	6 s	Tempo de prontidão indicado na ficha.
Amortecimento do valor de processo dAP	0,01 a 30 s	Faixa de ajuste informada.
Amortecimento da saída analógica dAA	0,01 a 30 s	Faixa de ajuste informada.

Condições ambientais e proteção
Temperatura do fluido	-25 a 80 °C	Limite informado para o fluido.
Temperatura ambiente	-20 a 80 °C	Faixa informada para o ambiente.
Temperatura de operação	-25 a 80 °C	Faixa apresentada nos dados básicos do anúncio.
Temperatura de armazenamento	-40 a 100 °C	Faixa informada para armazenamento.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados; observar instalação correta do conector.
Resistência a vibrações	DIN EN 60068-2-6, 10 g (10 a 2000 Hz)	Condição de ensaio informada.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio informada.
Categoria de isolamento	III	Categoria declarada na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo 1 sob encomenda	Condição declarada pelo fabricante.
EMC - ESD	EN 61000-4-2: 4 kV CD / 8 kV AD	Níveis informados para descarga eletrostática.
EMC - HF irradiado	EN 61000-4-3: 10 V/m	Nível informado para alta frequência irradiada.
EMC - Burst	EN 61000-4-4: 2 kV	Nível informado para transientes rápidos.
EMC - Surge	EN 61000-4-5: 0,5/1 kV	Níveis informados para surtos.
EMC - AF com fio	EN 61000-4-6: 10 V	Nível informado para perturbações conduzidas.

Display e operação
Exibição de medição	Display analógico giratório de 0 a 350°	Indicação de valor medida informada na ficha.
Display alfanumérico	Vermelho, 4 dígitos	Exibição de funções informada no catálogo.
Unidade do display	2 x LED verde	Indicadores de unidade informados.
Pontos de comutação	LED em anel vermelho	Indicação visual dos pontos de comutação.
Status de chaveamento	LED amarelo	Indicador de estado informado.
Programação	Botão de toque	Método de programação descrito no catálogo.
Escala disponível	Sim	Disponibilidade de escala indicada na ficha.
Watchdog integrado	Sim	Recurso indicado nos dados do produto.

Dados mecânicos, certificações e vida útil
Dimensões	169 x 100 x 57 mm	Dimensões informadas no catálogo.
Peso	567,4 g	Peso informado nos dados do produto.
Ciclos de pressão mínimos	100 milhões	Valor mínimo informado na ficha.
MTTF	103 anos	Valor informado no catálogo; não equivale a período de garantia.
Certificações	cULus, CE, UKCA	Certificações declaradas nos dados do produto.
Elemento de estrangulamento	Não disponível para instalação posterior	Informação explícita da ficha.
GTIN	4021179257541	Identificador comercial do produto.

COMPATIBILIDADE

Comunicação

• Sinal analógico de 4 a 20 mA, invertível e de escala ajustável.

• Saída de comutação; a ficha informa função elétrica PNP/NPN.

• Não há protocolo digital de comunicação especificado nos dados disponíveis.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. A ficha informa alimentação de 18 a 32 V DC. Confirmar pinagem e esquema de ligação no datasheet antes de conectar; o conector mecânico não garante compatibilidade elétrica com qualquer controlador.

Processo Rosca externa G 1/2. A compatibilidade mecânica depende de a contraparte possuir conexão correspondente e vedação apropriada à instalação; não é uma confirmação de compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com sinal analógico 4 a 20 mA	✓	A saída analógica do PG2455 é 4 a 20 mA, invertível e com escala ajustável; devem ser conferidos alimentação e configuração.
Processo que requer medição de pressão relativa ou vácuo na faixa de -1 a 4 bar	✓	Esses tipos de pressão e faixa constam nos dados do produto.
Ponto de instalação com contraparte de processo G 1/2 externa correspondente	✓	A conexão de processo informada é G 1/2 externa; conferir geometria e vedação do conjunto.
Sistema que exige protocolo digital especificado	✗	Não há protocolo digital indicado na ficha fornecida; o produto informa saídas analógica e de comutação.
Processo cuja temperatura do fluido excede -25 a 80 °C	✗	A faixa de temperatura do fluido informada é -25 a 80 °C.

INSTALAÇÃO

Como instalar o PG2455 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 4 bar, Analógico

Confirme que a faixa de pressão, o tipo de pressão e as temperaturas do processo estão dentro dos limites especificados.
Verifique se a conexão da contraparte corresponde à rosca externa G 1/2 e se os materiais em contato são compatíveis com o fluido.
Instale o sensor na conexão de processo sem aplicar esforços que possam danificar a rosca; consulte o datasheet para instruções e parâmetros de montagem.
Confira a alimentação DC indicada e a compatibilidade elétrica do controlador com as saídas do sensor.
Conecte o cabo M12 A-coded de 4 contatos conforme o esquema de ligação do fabricante; não presuma a pinagem sem consultar o datasheet.
Após energizar, configure e valide o sinal analógico e a função de comutação com o processo em condições seguras.

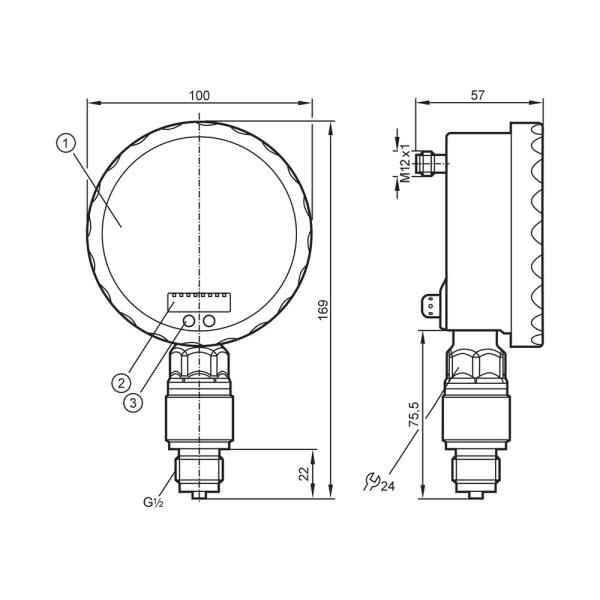

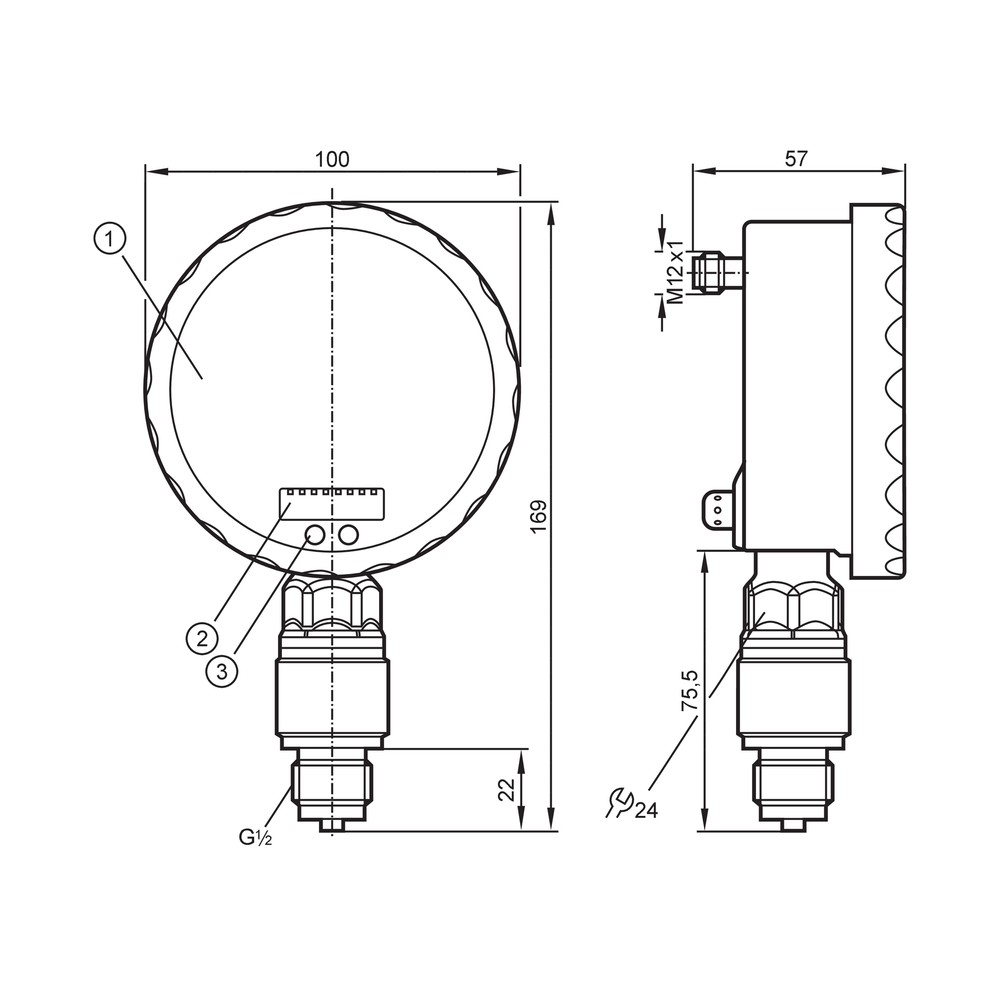

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal analógico válido.	Possível incompatibilidade entre a entrada do controlador e a saída 4 a 20 mA, alimentação fora da faixa indicada, ligação incorreta ou escala configurada de forma incompatível.	Verifique alimentação e esquema de ligação no datasheet; confirme que a entrada aceita 4 a 20 mA e confira a configuração da escala.
O valor indicado não corresponde à pressão observada no processo.	A pressão pode estar fora da faixa de medição, ou o ponto inicial/final da saída analógica pode estar ajustado de modo diferente do esperado.	Compare a pressão aplicada com a faixa -1 a 4 bar e confira os pontos inicial e final configurados para o sinal analógico.
A saída de comutação não muda de estado no ponto esperado.	Ponto de comutação, ponto de retorno ou função de saída parametrizados de forma diferente da aplicação; também pode haver incompatibilidade elétrica na entrada conectada.	Confira os parâmetros de comutação no sensor e valide a ligação e a compatibilidade elétrica do circuito conforme o datasheet.
Há indicação instável ou resposta mais lenta do que o esperado.	O amortecimento dAP ou dAA pode estar configurado, ou a resposta da saída analógica pode ser confundida com o tempo de resposta do sensor.	Verifique os ajustes dAP e dAA e compare o comportamento com os tempos especificados para o sensor e para a saída analógica.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PG2455 em português (Datasheet) Desenho em escala do PG2455 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PG2455 e para que serve?

É um sensor eletrônico de pressão para monitoramento industrial de pressão relativa e vácuo. Mede na faixa de -1 a 4 bar e disponibiliza saída analógica e saída de comutação.

O que acompanha o PG2455?

Os dados fornecidos identificam o sensor, mas não especificam acessórios ou conteúdo adicional da embalagem. A lista de acessórios inclusos não está informada.

O PG2455 funciona com qualquer entrada analógica de controlador?

Não necessariamente: sua saída analógica é de 4 a 20 mA, então a entrada do controlador precisa aceitar esse tipo de sinal. Verifique também alimentação e esquema de ligação no datasheet.

Posso instalar este sensor em uma conexão que não seja G 1/2?

A conexão de processo informada é G 1/2 externa. Uma conexão diferente não corresponde diretamente à especificação mecânica; confirme a contraparte e eventual adaptação adequada antes da montagem.

Este sensor serve para medir pressão acima de 4 bar?

A faixa de medição declarada é -1 a 4 bar, portanto não é indicado para uma aplicação que exija medição acima de 4 bar. Os valores de resistência e ruptura não são faixas normais de medição.

Posso usar o PG2455 com fluido a mais de 80 °C?

A temperatura do fluido especificada vai de -25 a 80 °C. Uma temperatura acima desse limite fica fora da condição declarada.

O sensor não apresenta leitura: o que devo verificar antes de substituí-lo?

Verifique primeiro a alimentação DC, a ligação M12 e a compatibilidade da entrada do controlador com o sinal utilizado. Consulte o esquema do datasheet antes de alterar a conexão.

A saída de comutação não atua no ponto esperado; o que conferir?

Confira os ajustes do ponto de comutação e retorno e a função parametrizada. Verifique também se a entrada conectada é compatível com a configuração elétrica usada.

Devo comprar o sensor com cabo ou outro acessório?

A ficha não informa cabo ou acessórios incluídos; apresenta somente a conexão elétrica M12 A-coded de 4 contatos. Confirme os itens fornecidos e selecione o cabo conforme o conector e a pinagem do datasheet.

Como devo instalar e configurar o PG2455?

Verifique compatibilidade da conexão G 1/2, faixa de pressão, materiais e temperaturas antes da montagem. Faça a ligação conforme o datasheet e configure as saídas de acordo com a entrada do sistema.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente, conforme o tipo de pressão indicado para o sensor. (Ref.: tipo de pressão: pressão relativa; vácuo)

Sinal analógico 4 a 20 mA

Saída de corrente que representa o valor de processo dentro da escala configurada; neste modelo é invertível e ajustável. (Ref.: corrente da saída analógica)

PNP/NPN

Configurações de saída de comutação que definem o comportamento elétrico da saída; verificar ligação e configuração no datasheet. (Ref.: função elétrica)

G 1/2 externa

Especificação da rosca de processo para conexão mecânica do sensor. (Ref.: conexão de processo)

IP 67 / IP 69K

Graus de proteção declarados para o invólucro nas condições de ensaio correspondentes; não substituem a verificação da instalação do conector. (Ref.: grau de proteção)

Ligações relacionadas com "PG2455 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 4 bar, Analógico"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PG2455 IFM - Sensor de Pressão IFM Monitoramento Industrial -1 a 4 bar, Analógico"

Para avaliar, preencha:

Ligações relacionadas com
