Sensor de Pressão IFM PG2454 - Precisão Industrial

Pré-visualizar: PG2454 IFM - Sensor de Pressão IFM Aplicações Industriais -1 a 10 bar G 1/2

PG2454 IFM - Sensor de Pressão IFM Aplicações Industriais -1 a 10 bar G 1/2

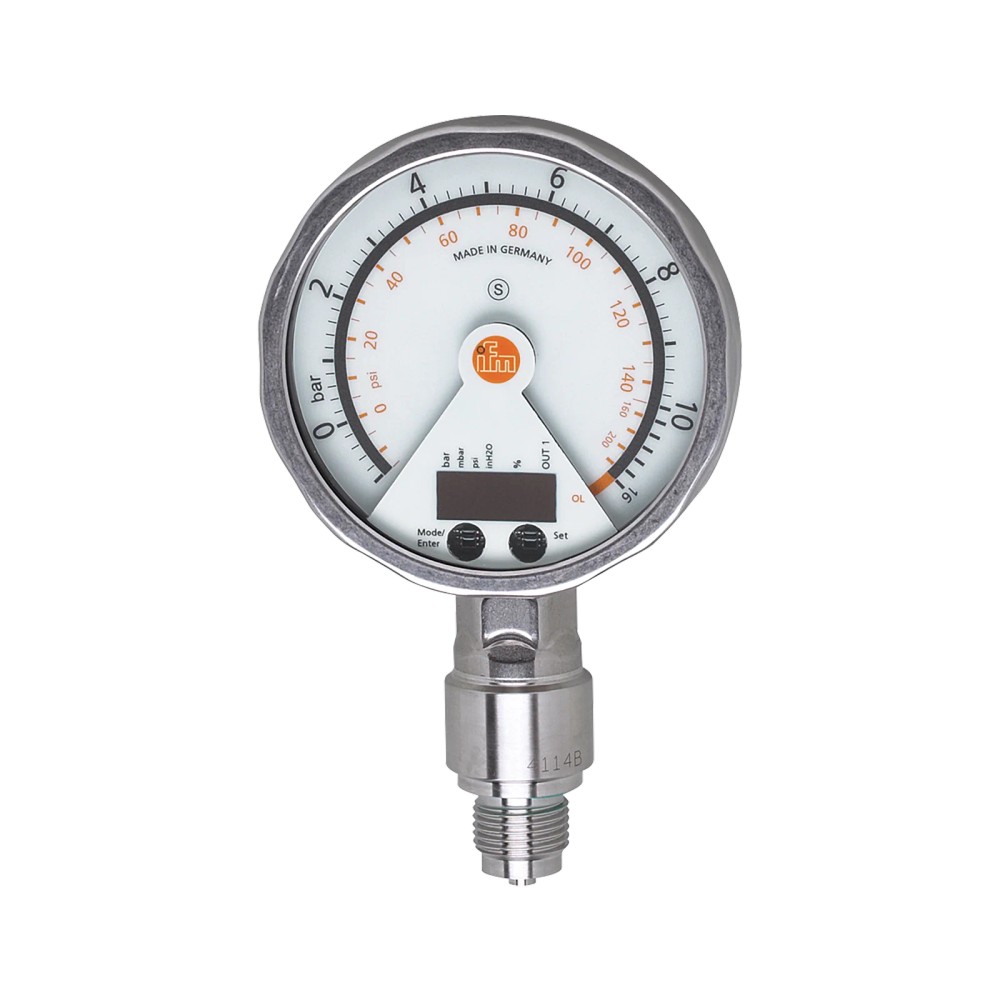

Imagem meramente ilustrativa

R$ 6.013,20

Nossos preços são com impostos.

Sem estoque, prazo de entrega será maior

Referência do fabricante: PG2454
EAN: 4021179257534
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PG2454 IFM - Sensor de Pressão IFM Aplicações Industriais -1 a 10 bar G 1/2"

Destaques do Produto

Faixa de medição

-1...10 bar

Conexão de processo

G 1/2 externa

Sinal analógico

4...20 mA ajustável e invertível

Alimentação

18...32 V DC

Conexão elétrica

M12 A, 4 contatos

Status do produto

Descontinuado; verificar o PG1404 como substituto indicado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PG2454, -1 a 10 bar, conexão G 1/2 externa, saída analógica e de comutação

O IFM PG2454 é um sensor de pressão com exibição analógica para monitorar pressão relativa e vácuo em aplicações industriais. Mede de -1 a 10 bar e possui conexão de processo G 1/2 externa. Disponibiliza sinal analógico de 4...20 mA, ajustável e invertível, e sinal de comutação configurável. O modelo consta como descontinuado; o substituto indicado na ficha é o PG1404.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1...10 bar (-14,4...145 psi)
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1/2 rosca externa
Saídas	1 saída digital e 1 saída analógica
Sinal analógico	4...20 mA, invertível e de escala ajustável
Alimentação	18...32 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Grau de proteção	IP 67; IP 69K
Temperatura do fluido	-25...80 °C
Status	Artigo descontinuado; substituto indicado: PG1404

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que exigem medição de pressão relativa ou vácuo dentro da faixa de -1...10 bar.
Instalações com conexão de processo G 1/2 externa e alimentação de 18...32 V DC.
Sistemas que possam receber sinal analógico 4...20 mA e/ou sinal de comutação, respeitando a configuração elétrica do equipamento conectado.
Aplicações com fluidos líquidos ou gasosos, dentro das condições e compatibilidade de materiais especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar se a pressão de operação necessária estiver fora da faixa de medição de -1...10 bar; confirme também os limites de pressão do datasheet para as condições reais de operação.
Não selecionar para conexão de processo diferente de G 1/2 externa sem adaptador validado para a instalação.
Não conectar a uma alimentação fora de 18...32 V DC.
Não presumir compatibilidade com qualquer fluido: verifique a compatibilidade química com os materiais em contato com o fluido e as condições de processo.

APLICAÇÕES E USO

Aplicação declarada: uso industrial para monitoramento de fluidos líquidos e gasosos, respeitando a faixa de medição e a compatibilidade dos materiais molhados.
Possibilidade de uso em sistemas que necessitem transmitir pressão por sinal 4...20 mA a um controlador compatível; validar escala, carga e configuração elétrica na instalação.
Possibilidade de uso para monitorar pressão relativa ou vácuo dentro da faixa indicada; confirmar condições de processo, conexão e limites de pressão no datasheet.
A ficha não informa um protocolo digital nem especifica setores ou processos particulares; não presumir compatibilidade química com um fluido sem validar os materiais em contato.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PG2454, -1 a 10 bar, conexão G 1/2 externa, saída analógica e de comutação, verifique estes pontos:

Escolha o PG2454 quando

A aplicação exigir leitura de pressão relativa ou vácuo na faixa de -1...10 bar, conexão G 1/2 externa, alimentação de 18...32 V DC e interface analógica 4...20 mA e/ou saída de comutação.

Verifique a instalação antes da compra

Confirme o tipo e a dimensão da conexão de processo, a alimentação disponível, o tipo de entrada do controlador e a compatibilidade dos materiais molhados com o fluido. O conector elétrico é M12 codificação A, 4 contatos.

Considere o status do modelo

O PG2454 está indicado como descontinuado na ficha. Para uma aquisição de reposição ou projeto novo, consulte a IFM sobre o PG1404, indicado como substituto, e valide individualmente faixa, conexões, sinais e dimensões antes de substituir.

Procure outra especificação quando

A faixa de pressão, alimentação, rosca de processo ou tipo de sinal exigidos pelo sistema não coincidirem com os dados do PG2454. A ficha disponível não especifica protocolos de comunicação digital.

ESPECIFICAÇÕES TÉCNICAS

Identificação e estado do produto
Modelo	PG2454	Código do produto IFM informado na ficha.
Tipo de produto	Sensor de pressão com exibição analógica	Designação do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU	PG2454	Identificador do anúncio.
GTIN	4021179257534	Identificador comercial informado na ficha.
Status	Artigo descontinuado	Estado indicado nos dados de catálogo.
Substituto indicado	PG1404	Referência indicada como substituto na ficha; validar as especificações antes da substituição.
Aplicação declarada	Aplicações industriais	Descrição de aplicação informada nos dados do produto.

Área de aplicação e meios
Fluidos	Fluidos líquidos e gasosos	Meios indicados na ficha; verificar compatibilidade com os materiais em contato com o fluido.
Materiais em contato com o fluido	Al2O3 (cerâmica); FKM; 1.4404 (aço inoxidável/316L)	Composição indicada para as partes em contato com o fluido.
Tipo de pressão	Pressão relativa; vácuo	Tipos de medição declarados.

Faixa de medição e pressão
Faixa de medição	-1...10 bar; -14,4...145 psi	Faixa nominal de medição especificada.
Ponto inicial do sinal analógico	-1...13,5 bar (-14,4...195,8 psi)	Faixa de ajuste indicada para o ponto inicial do sinal.
Ponto final do sinal analógico	1,5...16 bar (21,8...232 psi)	Faixa de ajuste indicada para o ponto final do sinal.
Ponto de comutação SP	-0,96...16 bar (-14...232 psi)	Intervalo de ajuste informado para o ponto de comutação.
Ponto de retorno RP	-1...15,96 bar (-14,4...231,6 psi)	Intervalo de ajuste informado para o ponto de retorno.
Resistência à pressão	50 bar / 725 psi / 5 MPa	Limite de resistência à pressão informado; não confundir com a faixa de medição.
MAWP CRN	38 bar / 551 psi	Valor MAWP CRN indicado na ficha.
Pressão mínima de ruptura	150 bar / 2175 psi / 15 MPa	Pressão mínima de ruptura indicada; não representa pressão de operação.

Precisão e desvios
Repetibilidade	< ±0,1 (variações de temperatura < 10 K; turn down 1:1)	Condição de repetibilidade fornecida na ficha; a unidade não está explicitada no atributo de origem.
Precisão do ponto de ajuste	< ±0,5 (turn down 1:1)	Valor de precisão de ajuste informado; a unidade não está explicitada no atributo de origem.

Dados elétricos
Tensão de alimentação	18...32 V DC	Faixa de tensão de operação especificada.
Consumo de corrente	< 70 mA a 24 V	Consumo indicado para alimentação de 24 V.
Classe de proteção elétrica	III	Classe de proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção indicada nos dados elétricos.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.
Contatos	4, dourados	Característica indicada para os contatos da conexão elétrica.

Entradas, saídas e sinais
Quantidade de saídas digitais	1	Quantidade declarada na ficha.
Quantidade de saídas analógicas	1	Quantidade declarada na ficha.
Sinal de saída	Sinal de comutação e sinal analógico, configuráveis	Tipos de sinal indicados pelo fabricante.
Função elétrica	PNP/NPN	Configuração de saída informada nos atributos do produto.
Saída analógica	4...20 mA, invertível e de escala ajustável	Tipo e configuração do sinal analógico.
Carga máxima da saída analógica	(Ub - 10 V) / 20 mA Ω	Expressão de carga máxima conforme informada na ficha; verificar o datasheet para interpretação e ligação.
Corrente máxima de saída DC	250 mA	Limite de corrente indicado para saída DC.
Queda de tensão máxima DC	2 V	Valor máximo especificado para a saída DC.
Frequência de comutação DC	75 Hz	Frequência de comutação declarada.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado.
Proteção contra sobrecarga	Sim	Proteção indicada nos atributos do produto.
Watchdog integrado	Sim	Recurso indicado nos atributos do produto.

Tempos de reação
Tempo de resposta	< 9 ms	Tempo de resposta indicado na ficha.
Retardo de prontidão	6 s	Tempo informado antes da disponibilidade operacional.

Conexões
Conexão de processo	G 1/2 rosca externa	Especificação mecânica da conexão ao processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conector informado; usar pinagem do datasheet.

Condições ambientais
Temperatura do fluido / operação	-25...80 °C	Faixa de temperatura informada para o fluido e operação.
Temperatura ambiente	-20...80 °C	Faixa ambiente indicada nos atributos do catálogo.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 67; IP 69K	Graus de proteção declarados; a adequação depende da instalação e das condições de exposição.
Ciclos de pressão mínimos	100 milhões	Quantidade indicada nos atributos do produto.

Dados mecânicos e materiais
Dimensões	169 x 100 x 57 mm	Dimensões informadas no catálogo.
Peso	565,1 g	Massa indicada nos atributos do produto.
Material do corpo e componentes	1.4404 (aço inoxidável/316L); PA; FKM; PTFE	Materiais informados no catálogo; consulte a compatibilidade química para o fluido específico.
Material do visor	Vidro de segurança laminado, 4 mm	Material e espessura indicados para o visor.

Displays e elementos de operação
Tipo de exibição	Analógica	Tipo de exibição informado nos dados primários.
Display adicional	Display alfanumérico de 4 dígitos	Característica apresentada na descrição de catálogo.

Certificações e normas
Certificações	cULus LISTED, CRN, UKCA, CE	Certificações listadas nos dados do catálogo.
Normas	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN EN 60068-2-27; DIN EN 60068-2-6	Normas listadas na ficha; confirmar aplicabilidade na documentação oficial do modelo.

Acessórios e dados comerciais
Acessórios incluídos	Não informados	A ficha não lista acessórios incluídos.
NCM	9026.20.90	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• Saída analógica 4...20 mA, invertível e de escala ajustável.

• Sinal de comutação configurável; função elétrica PNP/NPN conforme ficha.

• Não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conector 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18...32 V DC. A ligação ao controlador deve respeitar a pinagem do fabricante e a configuração de saída PNP/NPN; consulte o datasheet antes da energização. A carga máxima indicada para a saída analógica é (Ub - 10 V) / 20 mA.

Processo Conexão de processo G 1/2 rosca externa. A compatibilidade mecânica depende da presença de uma conexão correspondente ou de um adaptador apropriado, sem alterar os limites de pressão e materiais compatíveis com o fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com conexão de processo G 1/2 externa correspondente, alimentação de 18...32 V DC e entrada compatível com 4...20 mA.	✓	As condições correspondem às conexões e à alimentação especificadas; confirme a pinagem e a configuração no datasheet.
Controlador que recebe sinal analógico de 4...20 mA.	✓	O sensor fornece saída analógica 4...20 mA, com escala ajustável e possibilidade de inversão.
Entrada digital que requer compatibilidade com a saída de comutação PNP ou NPN.	✓	A ficha informa função elétrica PNP/NPN e sinal de comutação configurável; valide a configuração necessária e o esquema de ligação.
Instalação que exige protocolo de comunicação digital específico.	✗	A ficha não informa protocolo digital; os sinais identificados são analógico 4...20 mA e de comutação.
Aplicação com pressão fora da faixa de medição de -1...10 bar.	✗	A condição está fora da faixa de medição informada; selecione um sensor cuja faixa cubra a pressão de processo.
Equipamento com rosca de processo diferente de G 1/2 externa e sem adaptador validado.	✗	A conexão mecânica não corresponde à especificação do sensor.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PG2454, -1 a 10 bar, conexão G 1/2 externa, saída analógica e de comutação

Confirme no datasheet a faixa de pressão, temperatura, materiais molhados e limites aplicáveis ao processo.
Verifique se a tomada do processo é compatível com a rosca G 1/2 externa e se a instalação não excede os limites de pressão do sensor.
Instale o sensor conforme as instruções do fabricante, evitando transmitir esforços mecânicos indevidos ao corpo ou à conexão.
Conecte o M12 codificação A de 4 contatos seguindo a pinagem do datasheet; confirme a configuração PNP/NPN e os sinais exigidos pelo controlador.
Aplique alimentação DC dentro da faixa especificada e confira a compatibilidade da carga com a saída analógica 4...20 mA.
Configure e valide os pontos de medição e comutação no sistema, verificando a leitura e a resposta antes de liberar o processo.

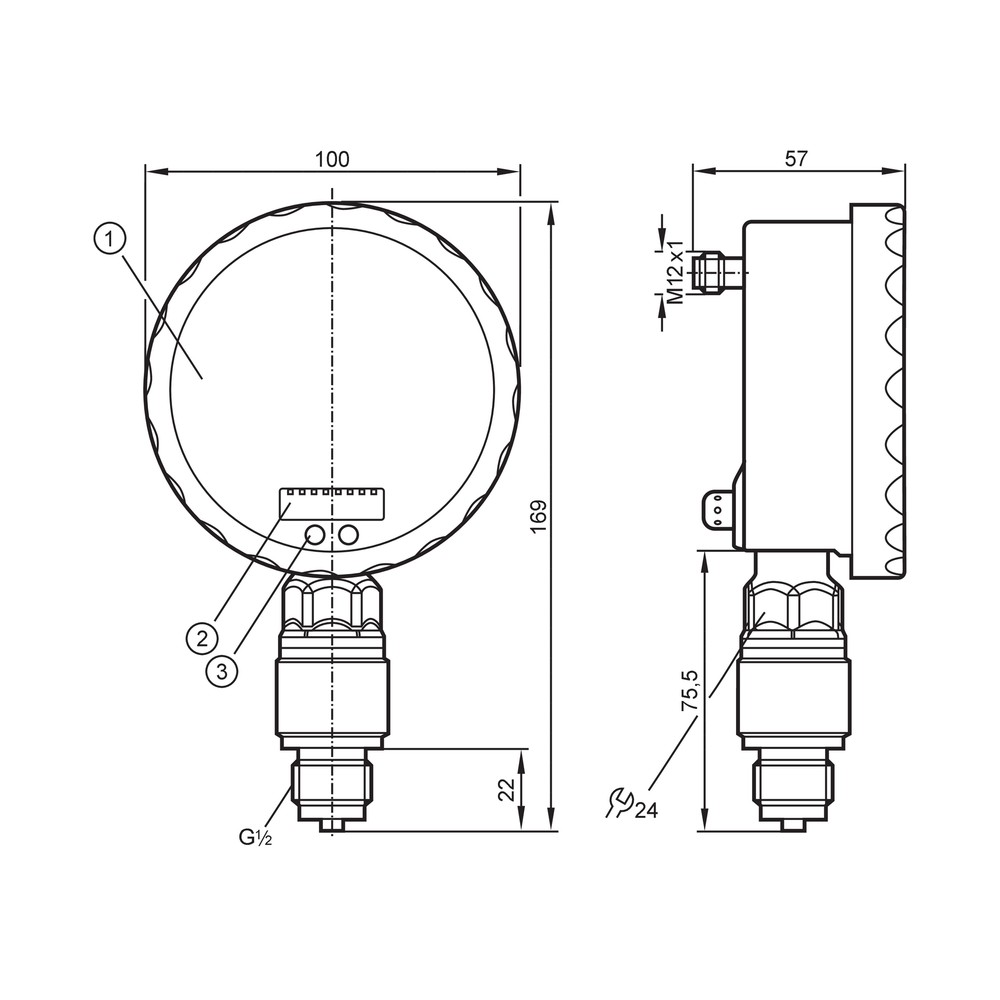

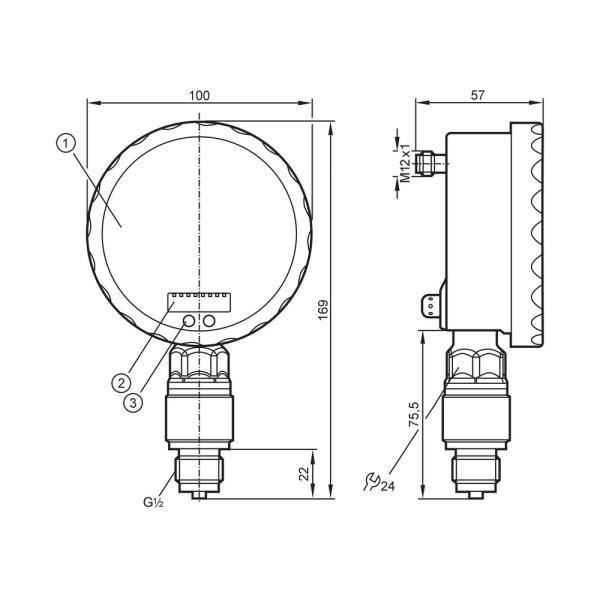

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal analógico.	Alimentação fora da faixa, ligação incorreta no M12, entrada do controlador incompatível ou carga acima do limite aplicável.	Meça a alimentação nos terminais conforme o esquema do datasheet, confira a pinagem e a configuração da entrada e verifique a carga da saída.
A leitura de pressão parece deslocada ou não corresponde ao processo.	Escala analógica configurada de forma diferente da faixa esperada, ponto inicial/final ajustado incorretamente ou condição de processo fora da faixa de medição.	Compare os ajustes de início e fim do sinal com a configuração do controlador e confronte a pressão com um instrumento de referência adequado.
A saída de comutação não muda de estado no ponto esperado.	Ponto de comutação ou retorno configurado incorretamente, ligação PNP/NPN incompatível com a entrada ou condição de pressão fora do intervalo de ajuste.	Verifique a configuração dos pontos SP/RP, o tipo de entrada do controlador e a ligação conforme o datasheet; confirme a pressão aplicada.
A indicação ou o sinal fica instável durante a operação.	Condição de pressão ou temperatura variável, ligação elétrica inadequada ou incompatibilidade entre o fluido e os materiais em contato.	Registre pressão e temperatura durante a ocorrência, inspecione conexão e cabeamento e valide a compatibilidade do fluido com cerâmica, FKM e aço inoxidável 316L.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PG2454 em português (Datasheet) Desenho em escala IFM PG2454 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PG2454 e para que serve?

É um sensor de pressão industrial com exibição analógica, destinado a medir pressão relativa e vácuo. Fornece sinal analógico 4...20 mA e sinal de comutação.

Quais sinais e conexão elétrica ele oferece para o controlador?

A ficha informa uma saída analógica 4...20 mA e uma saída digital de comutação, com função elétrica PNP/NPN. A conexão elétrica é M12 codificação A com 4 contatos; confira a pinagem no datasheet.

O que acompanha o produto?

A ficha não informa acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo fornecido com a unidade.

O PG2454 serve para um processo que exige pressão acima de 10 bar?

A faixa de medição informada termina em 10 bar, portanto não atende à medição requerida acima desse valor. Não use os valores de resistência à pressão ou ruptura como faixa de medição.

Posso usar o PG2454 com qualquer líquido ou gás?

Não é possível afirmar compatibilidade com qualquer fluido. A ficha informa materiais em contato, mas a compatibilidade deve ser validada para a composição e as condições específicas do processo.

O controlador não mostra leitura; o que verifico antes de trocar o sensor?

Verifique a alimentação de 18...32 V DC, a pinagem do conector M12, a configuração da entrada e a continuidade do circuito. Confirme também se o controlador está configurado para receber 4...20 mA.

A saída de comutação não atua no valor esperado: o sensor está com defeito?

Não necessariamente. Confira primeiro os ajustes dos pontos SP e RP, a configuração PNP/NPN, a ligação da entrada e a pressão real aplicada, conforme o datasheet.

Como escolher entre o PG2454 e o PG1404?

O PG2454 consta como descontinuado e o PG1404 é indicado como substituto na ficha. Antes de optar pelo PG1404, compare faixa, conexão de processo, alimentação, sinais, dimensões e condições de aplicação.

O PG2454 vem como kit ou devo comprar conexões e cabos à parte?

A ficha não identifica acessórios ou itens de kit incluídos. Confirme o conteúdo fornecido e os acessórios de instalação necessários com o fornecedor.

O que devo conferir para instalar o sensor corretamente?

Confirme a conexão G 1/2 externa, os limites de processo e a compatibilidade dos materiais com o fluido. Faça a ligação do M12 conforme o datasheet e valide alimentação, pinagem e entrada do controlador antes de operar.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão declarado para o sensor (Ref.: tipo de pressão — pressão relativa).

Vácuo

Condição de pressão abaixo da referência atmosférica; o sensor declara medição de vácuo dentro da faixa especificada (Ref.: faixa de medição — -1...10 bar).

Sinal 4...20 mA

Sinal analógico de corrente usado para transmitir a medição a uma entrada compatível (Ref.: saída analógica — 4...20 mA).

PNP/NPN

Configurações de saída de comutação que devem corresponder ao tipo de entrada do dispositivo conectado (Ref.: função elétrica — PNP/NPN).

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de agentes conforme condições de ensaio; a ficha declara IP 67 e IP 69K (Ref.: grau de proteção — IP 67; IP 69K).

Ligações relacionadas com "PG2454 IFM - Sensor de Pressão IFM Aplicações Industriais -1 a 10 bar G 1/2"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PG2454 IFM - Sensor de Pressão IFM Aplicações Industriais -1 a 10 bar G 1/2"

Para avaliar, preencha:

Ligações relacionadas com
