Sensor de Pressão IFM PG2451 0-250 bar Analógico

Pré-visualizar: PG2451 IFM - Sensor de Pressão IFM Uso Industrial 0-250 bar Analógico

PG2451 IFM - Sensor de Pressão IFM Uso Industrial 0-250 bar Analógico

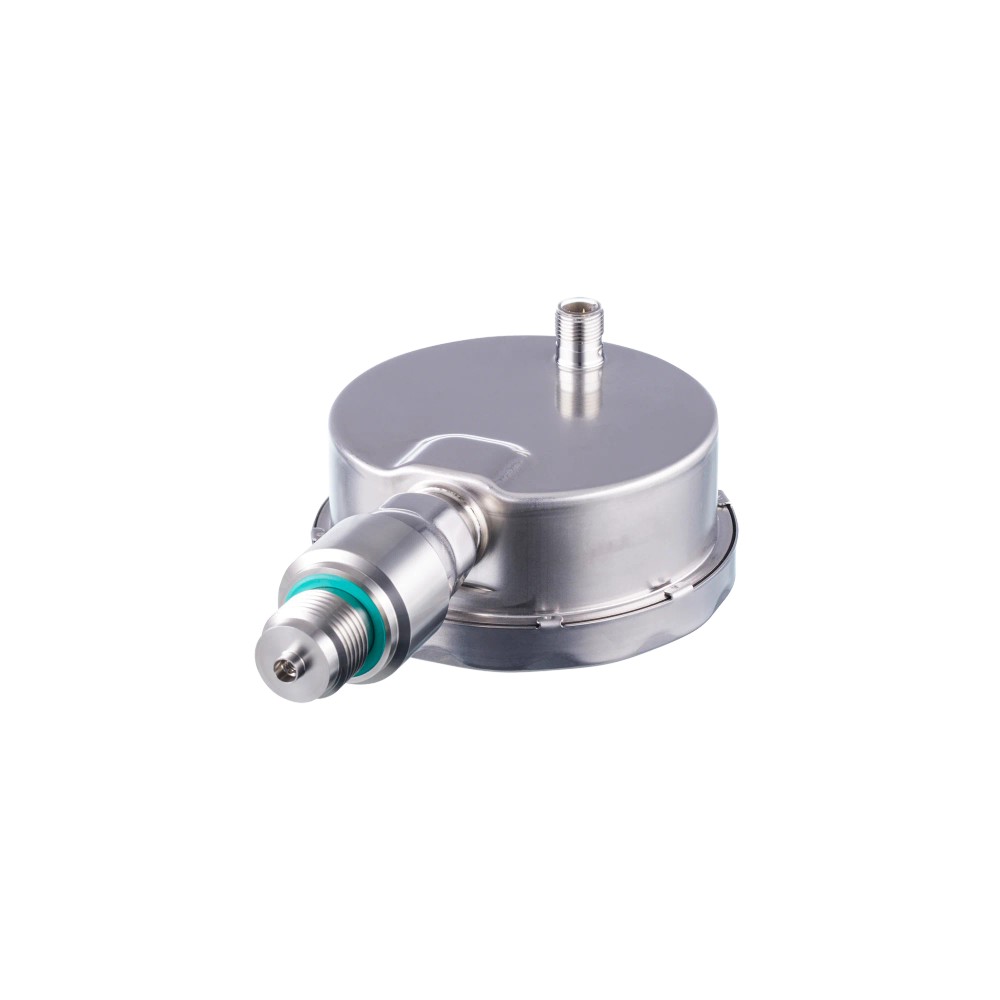

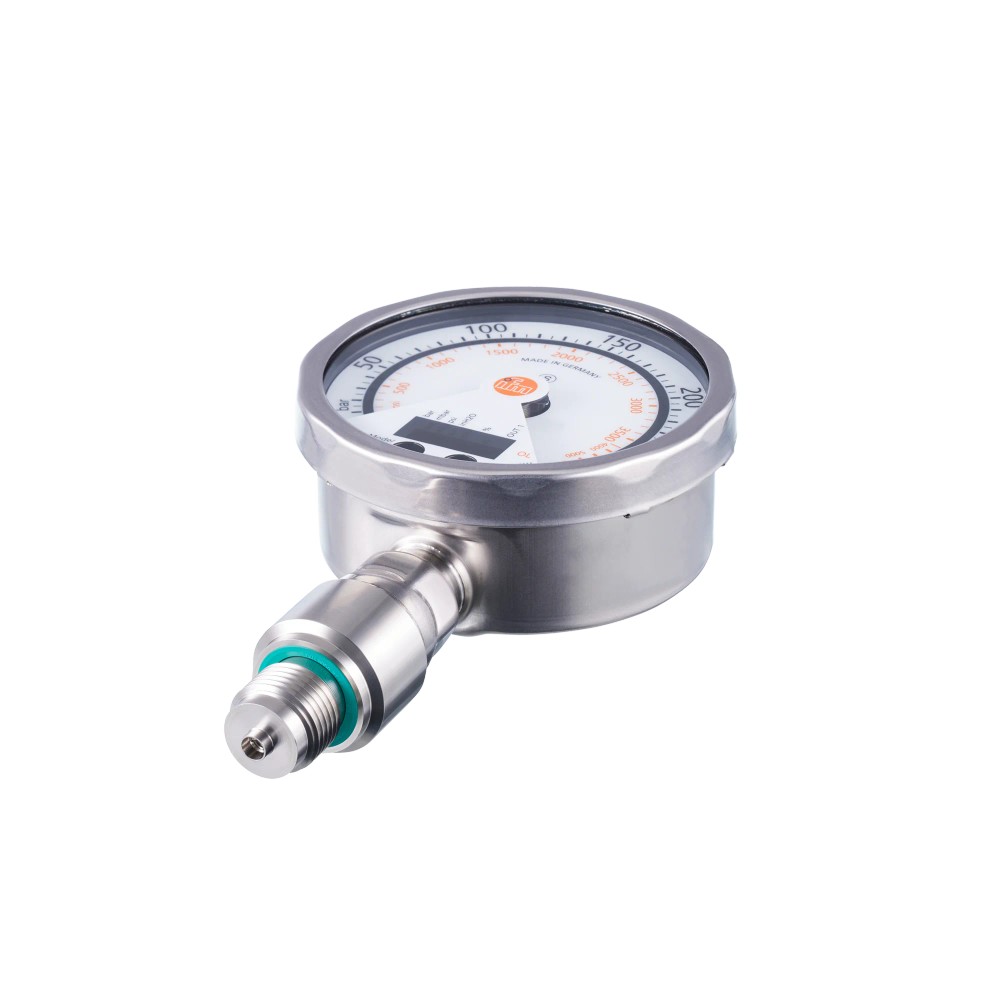

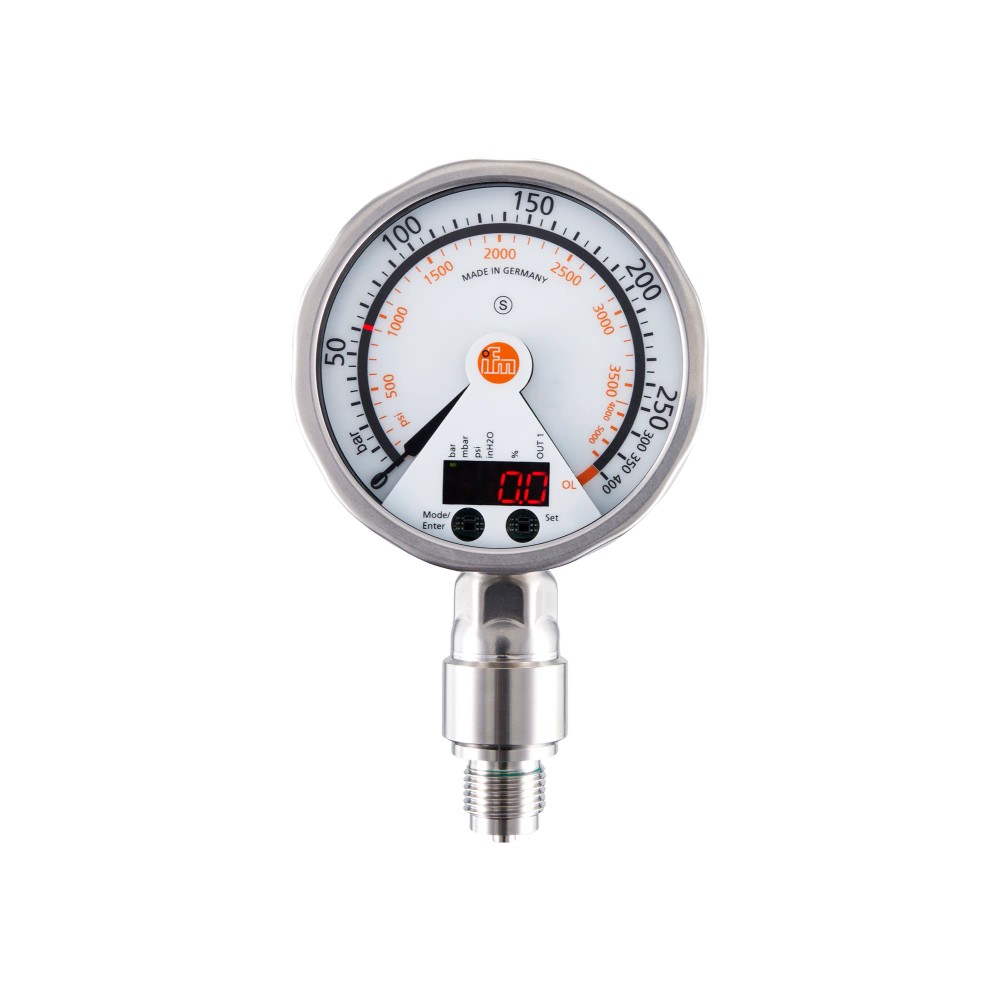

Imagem meramente ilustrativa

R$ 6.013,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG2451
EAN: 4021179257503
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PG2451 IFM - Sensor de Pressão IFM Uso Industrial 0-250 bar Analógico"

Destaques do Produto

Faixa de pressão

0...250 bar / 0...3625 psi

Tipo de pressão

Pressão relativa

Saída analógica

4...20 mA, invertível e de escala ajustável

Conexão de processo

G 1/2 externa

Alimentação

18...32 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PG2451 com exibição analógica, 0...250 bar, saída 4...20 mA

O IFM PG2451 é um sensor de pressão relativa com exibição analógica, destinado a aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 250 bar e fornece sinal analógico de 4...20 mA, invertível e com escala ajustável, além de sinal de comutação. Possui conexão de processo G 1/2 externa e grau de proteção IP 67 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de pressão	Relativa
Faixa de medição	0...250 bar / 0...3625 psi
Saída analógica	4...20 mA, invertível e de escala ajustável
Sinal adicional	Sinal de comutação
Conexão de processo	G 1/2, rosca externa
Alimentação	18...32 V DC
Temperatura do fluido	-25...80 °C
Grau de proteção	IP 67; IP 69K
Conexão elétrica	1 x M12, codificação A, 4 contatos
Status informado no catálogo	Artigo descontinuado

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas industriais com medição de pressão relativa dentro da faixa de 0...250 bar.
Aplicações com fluidos líquidos ou gasosos cuja temperatura esteja entre -25 e 80 °C e que sejam compatíveis com os materiais em contato: cerâmica Al2O3, FKM e aço inoxidável 316L.
Instalações que aceitem conexão de processo G 1/2 externa, alimentação de 18...32 V DC e sinal analógico de 4...20 mA.

⚠ Considere outro se precisa de:

Aplicações que exijam medição acima de 250 bar como faixa de operação; a ficha informa resistência à pressão de 600 bar e pressão de ruptura de 1000 bar, que não devem ser tratadas como faixa de medição.
Instalações cuja conexão de processo não aceite G 1/2 externa ou cuja interface elétrica não seja compatível com M12 codificação A de 4 contatos.
Aplicações com temperatura do fluido fora do intervalo informado de -25...80 °C.

APLICAÇÕES E USO

Aplicação declarada pelo catálogo: medição de pressão em processos industriais com fluidos líquidos ou gasosos. Verifique a compatibilidade química do fluido com Al2O3, FKM e aço inoxidável 316L antes da instalação.
Possibilidade de uso em circuito de controle com entrada analógica 4...20 mA: requer receptor compatível, alimentação de 18...32 V DC e configuração adequada da escala; confirmar ligações no datasheet.
A operação com fluido deve permanecer entre -25 e 80 °C e a pressão medida dentro de 0...250 bar. Os valores de resistência à pressão e ruptura não devem ser usados como limites de medição.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PG2451 com exibição analógica, 0...250 bar, saída 4...20 mA, verifique estes pontos:

Escolha o PG2451 quando

A aplicação exigir pressão relativa de 0...250 bar, saída analógica de 4...20 mA com escala ajustável e invertível, sinal de comutação, conexão G 1/2 externa e alimentação DC de 18...32 V.

Considere outra opção quando

A faixa de medição necessária ultrapassar 250 bar, a pressão a medir não for relativa, o processo exigir outra conexão mecânica ou a temperatura do fluido ficar fora de -25...80 °C. Confirme também disponibilidade e substituição, pois o catálogo informa o artigo como descontinuado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PG2451	Código do produto informado pelo anúncio e pelo fabricante.
Tipo de produto	Sensor de pressão com exibição analógica	Identificação funcional do produto.
Tipo de pressão	Pressão relativa	Referência da pressão medida.
Aplicação declarada	Aplicações industriais com fluidos líquidos e gasosos	Descrição de aplicação do catálogo.
Status no catálogo	Artigo descontinuado	Status informado no catálogo; confirme disponibilidade e alternativas com o fornecedor.

Faixa de medição
Faixa de medição	0...250 bar / 0...3625 psi	Faixa de medição especificada.
Resistência à pressão	600 bar / 8700 psi / 60 MPa	Valor de resistência à pressão informado; não corresponde à faixa de medição.
Pressão de ruptura	1000 bar / 14500 psi / 100 MPa	Pressão de ruptura informada; não corresponde à faixa de medição.

Saídas e sinais
Sinal analógico	4...20 mA, invertível e de escala ajustável	Características configuráveis da saída analógica.
Sinal de comutação	Sim	A ficha informa sinal de comutação.
Quantidade de saídas analógicas	1	Quantidade informada no catálogo.
Quantidade de saídas digitais	1	Quantidade informada no catálogo.
Função elétrica	PNP/NPN	Função elétrica indicada nos dados do catálogo; consulte o datasheet para configuração e ligação.

Dados elétricos
Alimentação	18...32 V DC	Faixa de tensão de alimentação informada.
Consumo de corrente	< 70 mA (24 V)	Consumo informado para alimentação de 24 V.
Classe de proteção elétrica	III	Classificação informada no catálogo.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor informado para a condição de ensaio indicada.
Watchdog integrado	Sim	Recurso indicado no catálogo.

Conexões
Conexão de processo	G 1/2, rosca externa	Interface mecânica com o processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Interface elétrica informada; consultar datasheet para pinagem.

Precisão e repetibilidade
Repetibilidade	< ± 0,1 %	Valor de repetibilidade informado na ficha.
Precisão do ponto de ajuste	< ± 0,6 %	Valor especificado para o ponto de ajuste.

Tempos e ciclos
Retardo de prontidão	6 s	Tempo de prontidão informado.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos indicada na ficha.

Condições ambientais e proteção
Temperatura de operação	-25...80 °C	Faixa declarada nos dados prioritários do anúncio.
Temperatura do fluido	-25...80 °C	Limite informado para o fluido.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada no catálogo.
Grau de proteção	IP 67; IP 69K	Graus de proteção informados na ficha.

Materiais
Materiais em contato com o fluido	Al2O3 (cerâmica), FKM e aço inoxidável 316L	Materiais indicados para as partes em contato com o fluido.
Materiais do produto	1.4404 (aço inoxidável / 316L), PA, FKM, PTFE; visor em vidro de segurança laminado de 4 mm	Materiais informados no catálogo.

Dados mecânicos
Dimensões	169 x 100 x 57 mm	Dimensões informadas no catálogo.
Peso	563 g	Peso informado no catálogo.

COMPATIBILIDADE

Comunicação

• Saída analógica de 4...20 mA, invertível e com escala ajustável; não há protocolo de comunicação digital informado na ficha.

• Sinal de comutação; a ficha também informa uma saída digital e função elétrica PNP/NPN. Consulte o datasheet para configuração e pinagem.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18...32 V DC. A ficha informa saída analógica de 4...20 mA e sinal de comutação, mas a atribuição dos pinos deve ser confirmada no datasheet antes da ligação.

Processo Rosca externa G 1/2. A compatibilidade mecânica depende de a porta do processo aceitar essa conexão; não implica compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou sistema de aquisição que aceite sinal analógico de 4...20 mA e escala configurada para a faixa do sensor.	✓	A ficha especifica saída analógica de 4...20 mA, invertível e de escala ajustável. Compatibilidade do equipamento receptor deve ser confirmada.
Ponto de medição com conexão de processo G 1/2 externa.	✓	A conexão de processo especificada é G 1/2, rosca externa.
Sistema alimentado dentro de 18...32 V DC, com conexão elétrica M12 codificação A de 4 contatos.	✓	Esses requisitos correspondem aos dados elétricos informados; conferir a pinagem no datasheet.
Medição de pressão acima de 250 bar como condição normal de operação.	✗	A faixa de medição especificada termina em 250 bar. Resistência à pressão e pressão de ruptura não ampliam a faixa de medição.
Fluido com temperatura fora de -25...80 °C.	✗	A temperatura do fluido informada é de -25...80 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PG2451 com exibição analógica, 0...250 bar, saída 4...20 mA

Confirme que a faixa de pressão, o tipo de pressão relativa e a temperatura do processo correspondem às condições de aplicação.
Verifique se a porta do processo aceita rosca externa G 1/2 e se os materiais em contato com o fluido são compatíveis com o processo.
Instale o sensor de forma apropriada à conexão do processo e às instruções do fabricante; não aplique torque ou vedante sem consultar o datasheet.
Confirme que a alimentação disponível está entre 18 e 32 V DC.
Conecte o M12 codificação A de 4 contatos conforme o esquema de ligação do datasheet; não deduza a pinagem apenas pelo número de contatos.
Configure e valide o sinal de 4...20 mA e, quando aplicável, o sinal de comutação no equipamento receptor antes de colocar o sistema em serviço.

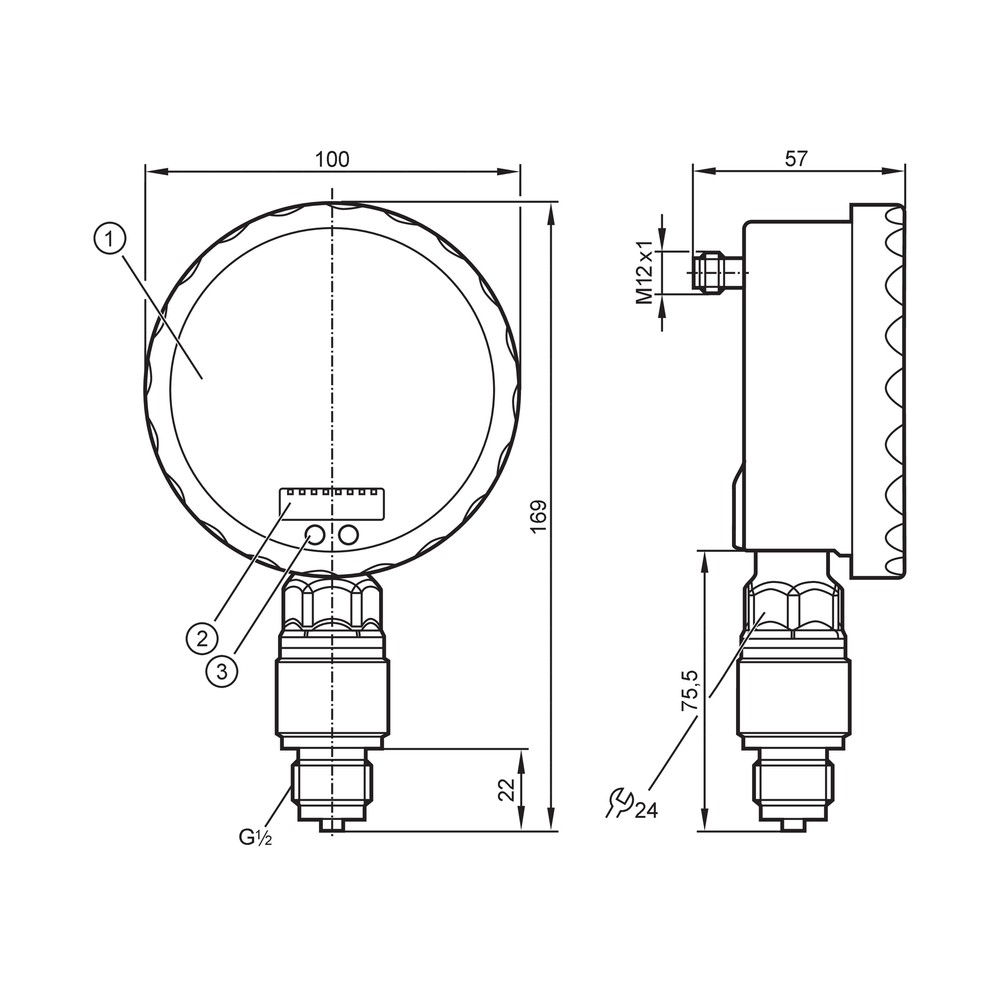

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura analógica permanece fora da faixa esperada ou não acompanha a pressão.	Alimentação fora de 18...32 V DC, ligação incorreta ou escala analógica configurada de forma incompatível com o sistema receptor.	Meça a alimentação no conector, confira a pinagem no datasheet e compare a configuração de escala do sensor com a entrada analógica.
O sinal de comutação não muda no ponto esperado.	Ponto de ajuste/configuração incompatível com a aplicação ou ligação da saída digital incorreta.	Confira o ajuste e o estado da saída no sistema, depois valide a ligação e a configuração PNP/NPN conforme o datasheet.
Há vazamento na conexão de processo.	Rosca G 1/2 incompatível com a porta instalada ou montagem/vedação inadequada.	Confirme o padrão e a condição da conexão, inspecione a montagem e siga as instruções de instalação do fabricante.
A leitura apresenta desvio ou não corresponde à pressão do processo.	Pressão fora da faixa de medição, referência de pressão incompatível ou condição de processo fora dos limites informados.	Compare a pressão com a faixa 0...250 bar, confirme que a aplicação requer pressão relativa e verifique a temperatura do fluido e a configuração da escala.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PG2451 em português (Datasheet) Desenho em escala PG2451 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PG2451 e para que serve?

É um sensor de pressão relativa com exibição analógica, destinado a aplicações industriais com fluidos líquidos e gasosos. Mede até 250 bar e disponibiliza sinal analógico e sinal de comutação.

O PG2451 funciona com entrada analógica de CLP?

Pode ser conectado a uma entrada que aceite sinal de 4...20 mA, desde que a alimentação, a escala e a ligação sejam compatíveis. Confira a pinagem no datasheet antes de conectar.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens inclusos. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

Posso usar o PG2451 para medir pressão acima de 250 bar?

Não como faixa normal de medição: a faixa especificada é 0...250 bar. Os valores maiores de resistência e pressão de ruptura não ampliam essa faixa.

Ele serve para um processo com fluido acima de 80 °C?

A ficha informa temperatura do fluido de -25...80 °C. Para temperaturas acima desse limite, selecione um sensor com faixa adequada.

O sinal de 4...20 mA está ausente; o que verifico antes de trocar o sensor?

Verifique a alimentação de 18...32 V DC, a continuidade e a pinagem do M12, além da compatibilidade da entrada receptora. Use o esquema do datasheet para validar a ligação.

A saída de comutação não atua; qual é a causa provável?

Configuração do ponto de ajuste ou ligação da saída podem estar incorretas. Confira o ajuste e a configuração PNP/NPN indicados para a instalação no datasheet.

É melhor comprar este sensor ou uma alternativa?

Escolha o PG2451 se a aplicação exigir pressão relativa até 250 bar, sinal analógico de 4...20 mA e conexão G 1/2 externa. O catálogo informa que o artigo está descontinuado; confirme a disponibilidade e a alternativa compatível com o fornecedor.

Como faço a ligação elétrica do PG2451?

Use alimentação de 18...32 V DC e o conector M12 codificação A de 4 contatos. A pinagem deve ser consultada no datasheet, sem inferi-la apenas pela configuração do conector.

Há informação de garantia ou procedência técnica do fabricante?

A ficha identifica o produto como IFM e fornece datasheet oficial, mas não informa condições de garantia. Para dados de instalação e ligação, consulte a documentação do fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente; é o tipo de pressão indicado para este sensor. (Ref.: tipo de pressão — pressão relativa)

Sinal 4...20 mA

Saída analógica de corrente usada para transmitir o valor medido a um equipamento receptor compatível. (Ref.: sinal analógico — 4...20 mA)

G 1/2 externa

Tipo e dimensão da rosca de processo informada para a conexão mecânica do sensor. (Ref.: conexão de processo — G 1/2, rosca externa)

IP 67 / IP 69K

Graus de proteção declarados para o invólucro; a adequação deve considerar as condições de instalação e os limites do fabricante. (Ref.: grau de proteção — IP 67; IP 69K)

PNP/NPN

Tipos de função elétrica associados à saída de comutação; a ligação deve seguir a configuração e a pinagem do fabricante. (Ref.: função elétrica — PNP/NPN)
