Sensor de Pressão IFM PG1709 - Display e IO-Link

Pré-visualizar: PG1709 IFM - Sensor de Pressão ifm Indústria Alimentícia Display IO-Link -1 a 1 bar

PG1709 IFM - Sensor de Pressão ifm Indústria Alimentícia Display IO-Link -1 a 1 bar

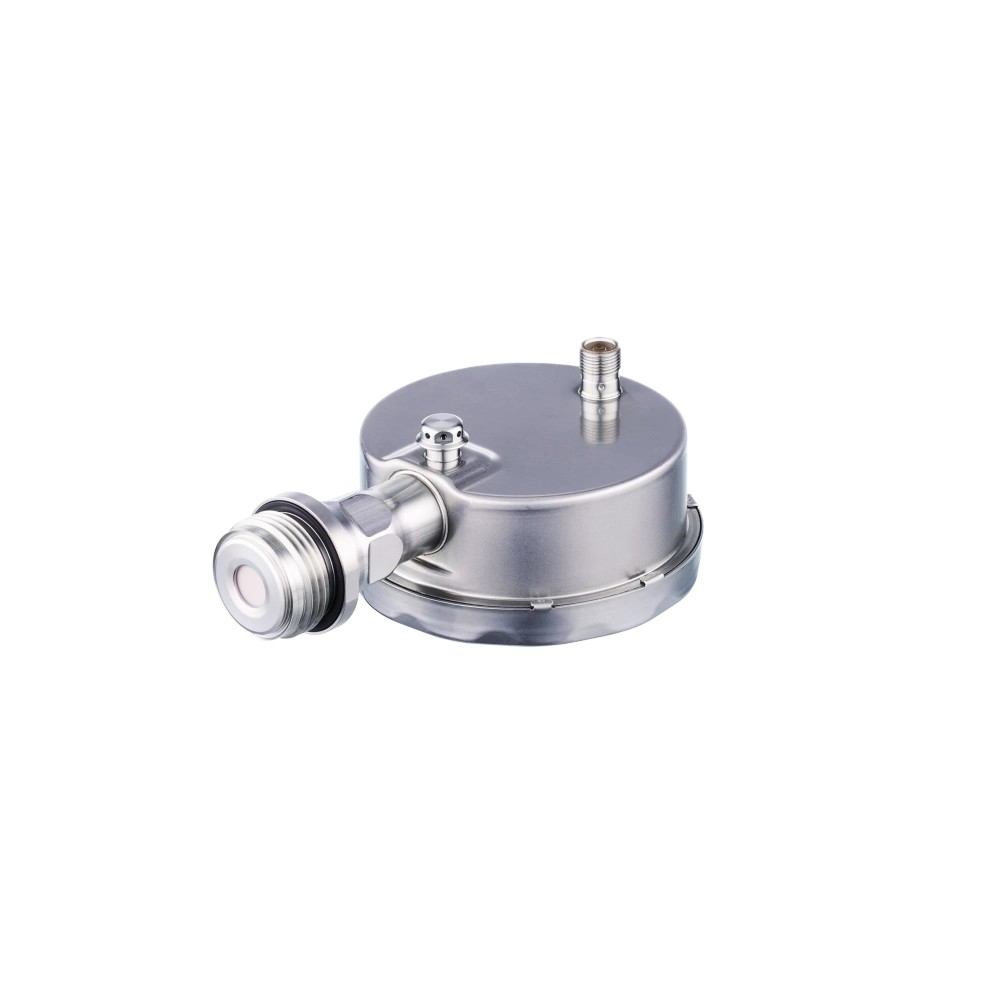

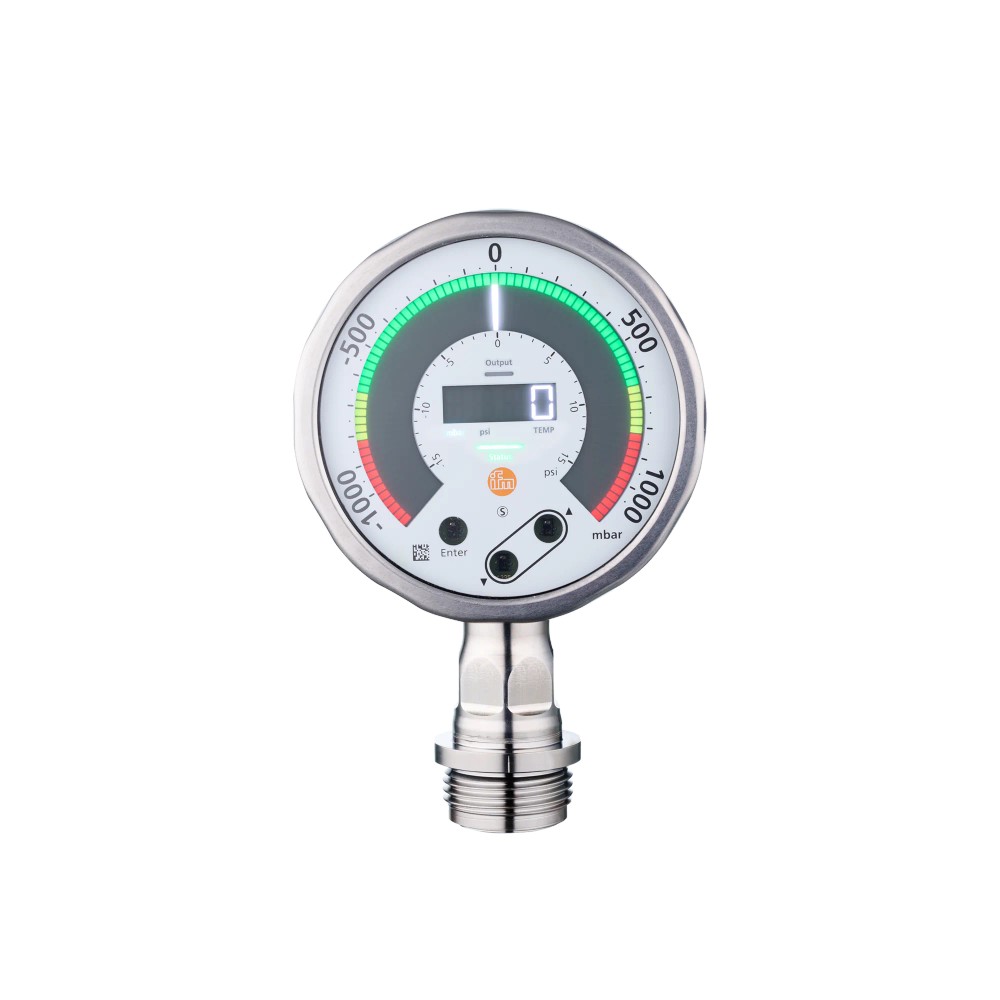

Imagem meramente ilustrativa

R$ 7.628,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG1709
EAN: 4021179345033
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PG1709 IFM - Sensor de Pressão ifm Indústria Alimentícia Display IO-Link -1 a 1 bar"

Destaques do Produto

Faixa de pressão

-1 a 1 bar

Conexão de processo

G 1 externa, Aseptoflex Vario

Saída analógica

4...20 mA, invertível e com escala ajustável

Comunicação

IO-Link, revisão 1.1

Conexão elétrica

M12, codificação A, 4 contatos

Temperatura do fluido

-25...150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PG1709 para indústria alimentícia, display e IO-Link, -1 a 1 bar

O PG1709 é um sensor de pressão faceado frontalmente para medir pressão relativa e vácuo em processos industriais. Foi especificado para montagem faceada na indústria alimentícia e de bebidas. Mede de -1 a 1 bar e oferece display, saída analógica de 4 a 20 mA, saída de comutação e comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 1 bar (-1000 a 1000 mbar; -14,5 a 14,5 psi)
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario
Montagem	Faceada frontalmente
Saídas e comunicação	Comutação, analógica 4...20 mA e IO-Link
Alimentação	18...30 V DC
Conexão elétrica	M12, codificação A, 4 contatos
Temperatura do fluido	-25...150 °C
Grau de proteção	IP 67 e IP 69 conforme DIN EN 60529
Material em contato com o fluido	Célula cerâmica 99,9% Al2O3; conexão de processo em aço inoxidável 316L; vedação PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Processos de indústria alimentícia e de bebidas com montagem faceada e conexão de processo G 1 Aseptoflex Vario.
Medição de pressão relativa ou vácuo dentro da faixa de -1 a 1 bar.
Instalações que aceitem alimentação de 18...30 V DC e conexão elétrica M12 de 4 contatos.
Aplicações que utilizem saída analógica 4...20 mA, saída de comutação ou IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação esteja fora da faixa de medição de -1 a 1 bar.
Instalações que exijam conexão de processo diferente de G 1 externa com cone de vedação Aseptoflex Vario, sem adaptador validado para o processo.
Instalações sem alimentação compatível de 18...30 V DC ou sem interface elétrica adequada ao conector M12 de 4 contatos.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: montagem faceada em processos da indústria alimentícia e de bebidas, respeitando a conexão G 1 Aseptoflex Vario, a faixa de medição de -1 a 1 bar e a faixa de temperatura do fluido de -25 a 150 °C.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos. A adequação deve ser confirmada considerando a pressão, a temperatura e os materiais em contato com o fluido especificados.
Possibilidade de integração em sistemas de controle que utilizem IO-Link revisão 1.1, sinal analógico 4...20 mA ou sinal de comutação; a compatibilidade do sistema receptor deve ser verificada antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PG1709 para indústria alimentícia, display e IO-Link, -1 a 1 bar, verifique estes pontos:

Escolha o PG1709 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 1 bar, montagem faceada, conexão de processo G 1 Aseptoflex Vario e uma ou mais das opções de sinal: comutação, 4...20 mA ou IO-Link.

Verifique outro modelo ou configuração quando

A pressão necessária estiver fora de -1 a 1 bar, o processo exigir conexão mecânica distinta ou a instalação não disponibilizar alimentação de 18...30 V DC e conexão elétrica M12 de 4 contatos. Confirme a compatibilidade de interfaces e conexões com o sistema antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Modelo	PG1709	Código de modelo e part number do sensor.
SKU	PG1709	Identificação do produto no anúncio.
GTIN	4021179345033	Código comercial de identificação.
Marca	ifm	Fabricante informado para o produto.
Categoria	Sensor de pressão	Classificação do componente.

Aplicação e medição
Aplicação indicada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação informada pelo fabricante.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Descrição funcional do modelo.
Tipo de medição	Pressão relativa e vácuo	Grandezas de pressão especificadas.
Substâncias	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios indicados na ficha do produto.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia de medição indicada na ficha.
Material da célula de medição	Cerâmica (99,9% Al2O3)	Material em contato com o fluido, conforme ficha.

Faixa de medição e limites de pressão
Alcance de medição	-1...1 bar / -1000...1000 mbar / -14,5...14,5 psi	Faixa nominal de medição indicada pelo fabricante.
Resistência contra vácuo	-1000 mbar / 14,5 psi	Limite de vácuo informado na ficha.
Resistência à pressão	10000 mbar / 145 psi	Valor de resistência à pressão indicado na ficha; não confundir com a faixa de medição.
Pressão de estouro mínima	30000 mbar / 435 psi	Valor mínimo de pressão de estouro informado na ficha; não representa condição de operação.

Conexão de processo e materiais
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Montagem	Faceada frontalmente	Tipo de montagem informado no anúncio e na descrição do produto.
Material da conexão de processo	1.4435, aço inoxidável 316L	Material em contato com o fluido.
Acabamento da superfície em contato	Ra < 0,4 µm / Rz = 4 µm	Características de superfície informadas para a conexão de processo.
Vedação em contato com o fluido	PTFE	Material da vedação em contato com o fluido, conforme ficha técnica.
Invólucro	1.4404, aço inoxidável 316L	Material do invólucro informado na ficha.
Materiais adicionais	Conector M12: PPSU; elemento de compensação de pressão: PTFE; visor: vidro de segurança laminado de 4 mm	Materiais e construção indicados na ficha do produto.
Torque máximo de aperto	35 Nm	Limite de torque especificado para a montagem.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	25...260 mA	Faixa informada na ficha técnica.
Classe de proteção elétrica	III	Classificação elétrica indicada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Característica elétrica especificada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição e valor de ensaio informados na ficha.
Watchdog integrado	Sim	Função indicada nos dados técnicos.

Saídas e sinais
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link	Tipos de sinal indicados para o modelo.
Corrente da saída analógica	4...20 mA, invertível e com escala ajustável	Características configuráveis da saída analógica.
Quantidade de saídas digitais	1	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Função elétrica	PNP/NPN	Função elétrica indicada na ficha; verificar configuração necessária para a aplicação.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Protocolo de comunicação especificado.
Revisão IO-Link	1.1	Revisão indicada pelo fabricante.
Padrão SDCI	IEC 61131-9	Padrão informado para a comunicação IO-Link.
Device ID	1851	Identificador do dispositivo indicado na ficha.
Tipo de transferência	COM3 (230,4 kBaud)	Modo e taxa de transferência informados.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos especificados.

Display e elementos de operação
Display	Sim; digital e analógico em barra LED	Indicação visual local informada no anúncio.
Interface de operação	Botões de controle integrados	Elemento de operação local indicado na ficha.

Condições ambientais e proteção
Temperatura do fluido	-25...150 °C	Faixa de temperatura especificada para o fluido.
Temperatura ambiente	-25...70 °C	Limite de temperatura ambiente informado na ficha.
Temperatura de armazenamento	-40...100 °C	Faixa permitida para armazenamento, conforme ficha.
Grau de proteção	IP 67 e IP 69 conforme DIN EN 60529	Graus de proteção declarados segundo a norma citada.
Número do arquivo UL	E174189	Referência de arquivo UL informada na ficha.
Número de aprovação UL	J058	Referência de aprovação UL informada na ficha.

Tempos de resposta
Retardo de prontidão	< 0,5 s	Tempo de prontidão indicado pelo fabricante.

Dados mecânicos e identificação física
Formato	Cilíndrico	Formato indicado no anúncio.
Material e acabamento do anúncio	Aço inoxidável; prata; metálico polido	Descrição de material, cor e acabamento do anúncio.
Dimensões	155 x 100 x 57 mm	Dimensões informadas no conjunto de dados do produto.
Peso	655,1 g	Massa informada nos dados do produto.
NCM	9026.20.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; taxa COM3 (230,4 kBaud); Device ID 1851.

• Saída analógica de 4...20 mA, invertível e com escala ajustável.

• Sinal de comutação; função elétrica PNP/NPN conforme configuração do sensor.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação 18...30 V DC. Confirmar pinagem e configuração elétrica no datasheet do fabricante antes de ligar. O sensor possui uma saída digital e uma saída analógica.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario; montagem faceada frontalmente. A compatibilidade mecânica depende da conexão correspondente no processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de aquisição com IO-Link revisão 1.1 e suporte ao padrão SDCI	✓	A ficha especifica IO-Link revisão 1.1, SDCI IEC 61131-9, COM3 e Device ID 1851.
Entrada analógica configurada para sinal 4...20 mA	✓	O sensor fornece saída analógica de 4...20 mA, invertível e com escala ajustável.
Instalação de processo com conexão G 1 externa Aseptoflex Vario e montagem faceada	✓	Essa é a conexão de processo indicada para o PG1709.
Aplicação com fluido entre -25 e 150 °C e pressão medida dentro de -1 a 1 bar	✓	A faixa de temperatura do fluido é -25...150 °C e a faixa de medição é -1...1 bar; ambos os limites devem ser atendidos.
Aplicação que requer faixa de medição fora de -1 a 1 bar	✗	A faixa de medição especificada para este modelo é -1...1 bar.
Processo com conexão mecânica diferente de G 1 Aseptoflex Vario, sem adaptação validada	✗	A conexão de processo informada é G 1 externa com cone de vedação Aseptoflex Vario; outra conexão não é confirmada pela ficha.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PG1709 para indústria alimentícia, display e IO-Link, -1 a 1 bar

Confirme que a faixa de pressão do processo está dentro de -1 a 1 bar e que a temperatura do fluido está entre -25 e 150 °C.
Verifique se a conexão de processo é G 1 externa com cone de vedação Aseptoflex Vario e se a montagem faceada é adequada ao ponto de medição.
Inspecione a conexão e os materiais em contato com o fluido em relação ao processo, incluindo a vedação PTFE e as superfícies especificadas.
Instale o sensor respeitando o torque máximo de aperto de 35 Nm; consulte o datasheet para instruções detalhadas de montagem.
Conecte o M12 de 4 contatos a uma alimentação de 18...30 V DC e confirme a pinagem no datasheet antes de energizar.
Configure e valide o sinal requerido — comutação, 4...20 mA ou IO-Link — e confira a leitura no display e no sistema receptor.

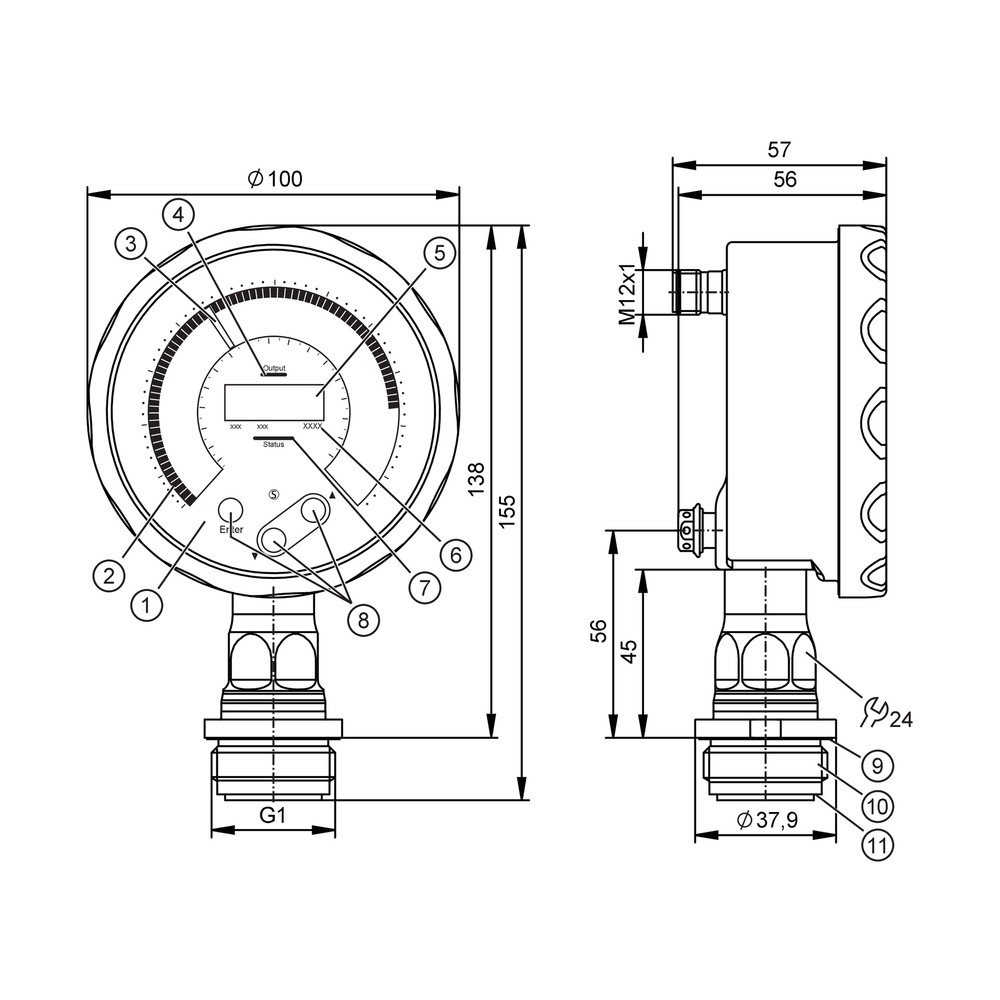

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de pressão indicado não corresponde ao esperado.	A pressão aplicada pode estar fora da faixa de medição, ou a configuração e a escala do sinal analógico podem não corresponder ao sistema receptor.	Compare a pressão do processo com a faixa de -1 a 1 bar e confira a escala, a inversão da saída 4...20 mA e a leitura local no display.
Não há comunicação com o mestre IO-Link.	Pode haver incompatibilidade de revisão, modo de transferência, Device ID ou ligação elétrica.	Confirme suporte a IO-Link revisão 1.1, COM3 (230,4 kBaud), Device ID 1851 e verifique conexão e pinagem M12 no datasheet.
O sensor não liga ou não apresenta sinal.	Alimentação fora da faixa especificada ou conexão incorreta no conector M12.	Meça a alimentação no conector e confirme 18...30 V DC; valide a pinagem e os contatos conforme o datasheet.
Há vazamento ou leitura instável após a montagem.	A conexão de processo pode não corresponder a G 1 Aseptoflex Vario, ou o aperto pode não respeitar as instruções de montagem.	Inspecione o assentamento da conexão faceada e a vedação; verifique se o torque aplicado não excedeu o máximo de 35 Nm e consulte o datasheet para o procedimento correto.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PG1709 em português (Datasheet) Desenho dimensional PG1709 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PG1709 e para que tipo de processo foi especificado?

É um sensor de pressão faceado frontalmente com display, indicado para montagem na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo na faixa de -1 a 1 bar.

Quais sinais e protocolo o sensor disponibiliza?

Disponibiliza sinal de comutação, saída analógica de 4...20 mA e comunicação IO-Link. A ficha especifica IO-Link revisão 1.1.

O PG1709 serve para medir pressões acima de 1 bar?

Não como faixa de medição: a faixa especificada é -1 a 1 bar. A ficha informa resistência à pressão de 10.000 mbar, mas esse valor não amplia a faixa de medição.

Posso instalar este sensor em uma conexão diferente de G 1 Aseptoflex Vario?

A ficha especifica conexão G 1 externa com cone de vedação Aseptoflex Vario. A compatibilidade com outra conexão não está confirmada e deve ser validada mecanicamente para o processo.

O display acende, mas a leitura enviada ao controlador está errada. O que verifico?

Confira se a entrada do controlador está preparada para o sinal selecionado e, para 4...20 mA, verifique a escala e a configuração de inversão. Compare também a leitura do display com a pressão aplicada dentro da faixa do sensor.

O sensor não aparece no mestre IO-Link; preciso trocar o produto?

Antes de trocar, confirme que o mestre suporta IO-Link revisão 1.1 e COM3 (230,4 kBaud), e que o Device ID configurado é 1851. Verifique também alimentação e conexão M12 conforme o datasheet.

Devo comprar o sensor avulso ou um kit de instalação?

O contexto do produto não informa acessórios incluídos nem um kit de instalação. Confirme separadamente os componentes necessários para a conexão de processo e para a ligação elétrica da sua instalação.

Quando devo escolher outro sensor em vez do PG1709?

Considere outro modelo quando a faixa de pressão necessária ultrapassar -1 a 1 bar ou quando a conexão de processo exigida não for G 1 Aseptoflex Vario. Para requisitos diferentes de sinal ou comunicação, compare as interfaces documentadas dos modelos disponíveis.

Que cuidados devo ter ao montar o PG1709?

Confirme a conexão G 1 Aseptoflex Vario, as condições do processo e a faixa de temperatura do fluido. Não exceda o torque máximo especificado de 35 Nm e consulte o datasheet para o procedimento de instalação.

O conector M12 de 4 contatos é compatível com qualquer cabo M12?

A ficha especifica conector M12, codificação A e 4 contatos. A compatibilidade do cabo depende também da codificação, da pinagem e da aplicação elétrica; valide esses pontos no datasheet antes de conectar.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital para troca de dados entre o sensor e um mestre compatível. (Ref.: revisão 1.1; IEC 61131-9)

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca G 1 externa com cone de vedação do sensor. (Ref.: conexão de processo G 1 Aseptoflex Vario)

Pressão relativa

Medição de pressão referenciada à pressão atmosférica, conforme o tipo de pressão especificado para o sensor. (Ref.: tipo de pressão relativa)

Saída 4...20 mA

Sinal analógico de corrente utilizado para transmitir a medição; a saída do PG1709 é invertível e tem escala ajustável. (Ref.: 4...20 mA)

Grau de proteção IP

Classificação de proteção do invólucro conforme uma norma especificada; a ficha declara IP 67 e IP 69. (Ref.: DIN EN 60529)
