- Referência do fabricante: PG1706
- EAN: 4021179344852
- NCM do produto: 90262090
Destaques do Produto
Faixa de Medição...mais
Saiba mais sobre: "PG1706 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -0,124 a 2,5 bar"
Destaques do Produto
Faixa de Medição
-0,124 a 2,5 bar
Conexão
G 1 Aseptoflex Vario
Interface
IO-Link / 4-20mA
Grau de Proteção
IP 67 / IP 69
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o PG1706 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -0,124 a 2,5 bar

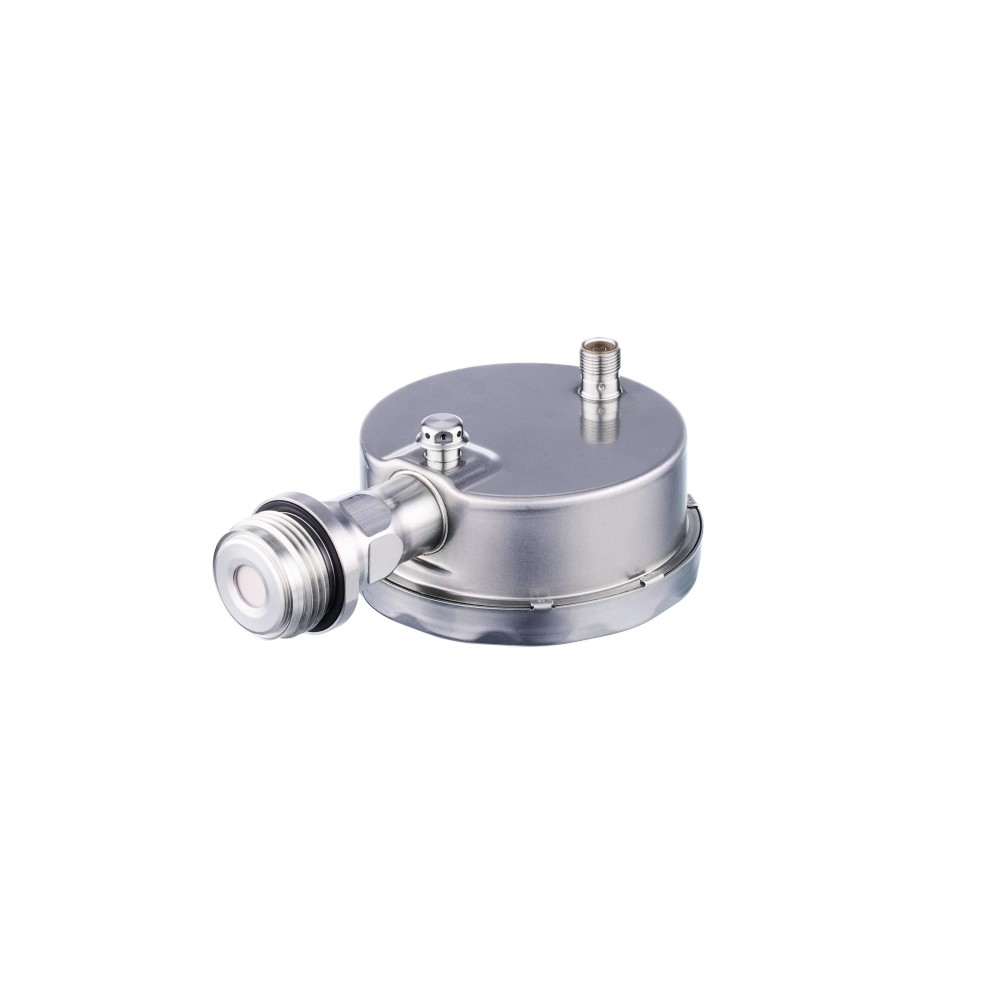

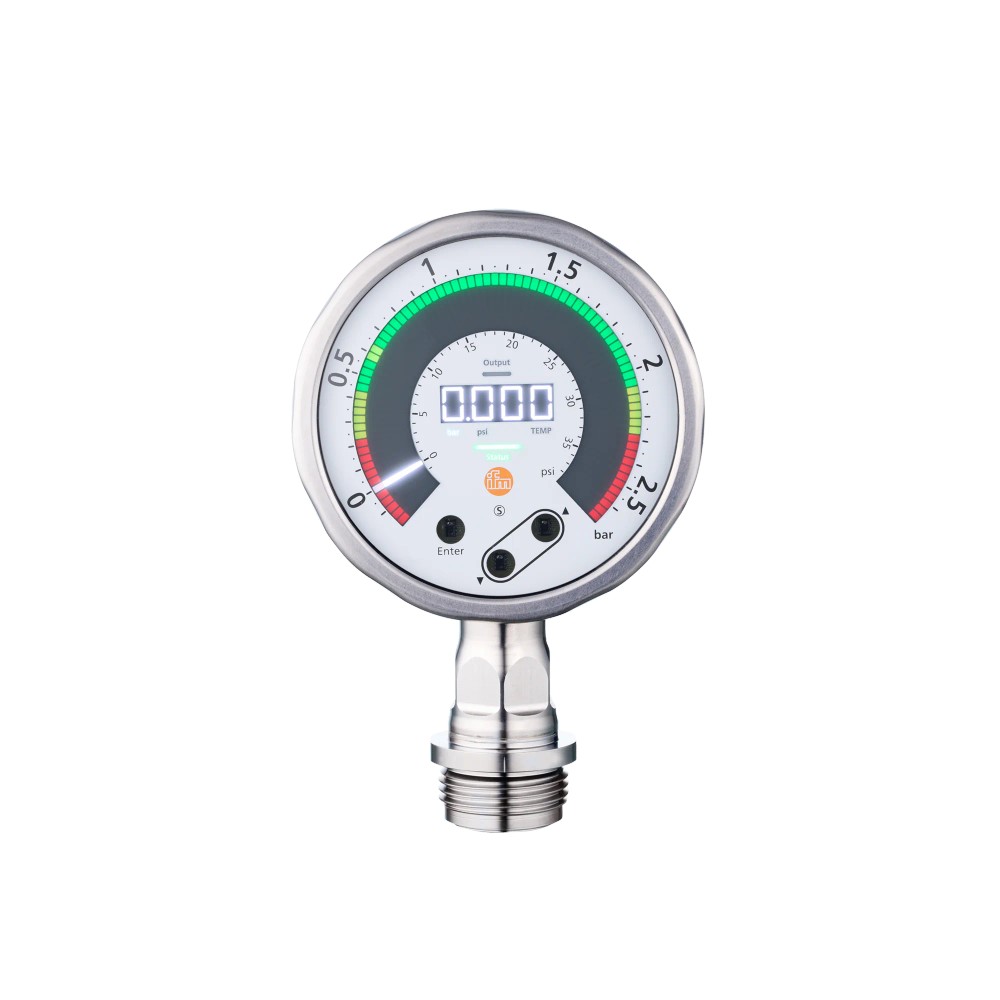

O PG1706 é um sensor de pressão eletrônico com display integrado, desenvolvido pela ifm para monitoramento preciso de vácuo e pressão em processos industriais. Ele é ideal para a indústria alimentícia, oferecendo montagem faceada que previne acúmulo de resíduos. O dispositivo destaca-se pela comunicação IO-Link, construção em aço inox 316L e alta resistência a processos de limpeza rigorosos (IP69).
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | PG1706 |
| Faixa de Pressão | -0,124 a 2,5 bar |
| Conexão de Processo | G 1 externa Aseptoflex Vario |
| Grau de Proteção | IP 67, IP 69 |
| Interface | IO-Link, 4-20 mA |
| Material | Aço Inoxidável 316L |
| Temperatura | -25 a 150 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Indústria alimentícia e de bebidas (processos higiênicos)
- Sistemas com fluidos pastosos, líquidos ou gasosos
- Processos que exigem montagem faceada para facilitar a limpeza (CIP/SIP)
⚠ Considere outro se precisa de:
- Instalações onde a pressão ultrapasse 50 bar (pressão de estouro)
- Ambientes com fluidos que corroam Aço Inox 316L ou vedação PTFE
- Aplicações com temperaturas de processo acima de 150 °C
APLICAÇÕES E USO
- Monitoramento de pressão em tanques de envase de bebidas.
- Controle de vácuo em linhas de embalagem a vácuo.
- Processos CIP/SIP em indústrias farmacêuticas e alimentícias.
- Monitoramento de linhas de fluidos pastosos e líquidos viscosos.
COMO ESCOLHER
Antes de comprar o PG1706 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -0,124 a 2,5 bar, verifique estes pontos:
Quando escolher este sensor?
Ideal para aplicações que exigem alta higiene (EHEDG) e montagem faceada, onde a integridade do produto (alimentos/bebidas) não pode ser comprometida por cantos vivos ou zonas de estagnação.
Quando buscar outra alternativa?
Se a aplicação exigir medição em pressões superiores a 2,5 bar (limite da faixa) ou se o ambiente de processo operar permanentemente acima de 150 °C, sendo necessário optar por sensores de alta temperatura ou de faixas nominais maiores.
ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Faixa de pressão | -0,124 a 2,5 bar | Operação nominal |
| Tipo de pressão | Relativa / Vácuo | Método de medição |
| Pressão de estouro | 50 bar | Limite mecânico |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18...30 V DC | Faixa de alimentação |
| Consumo de corrente | 25...260 mA | Operação |
| Sinais de saída | IO-Link, 4-20mA, Digital | Interface |

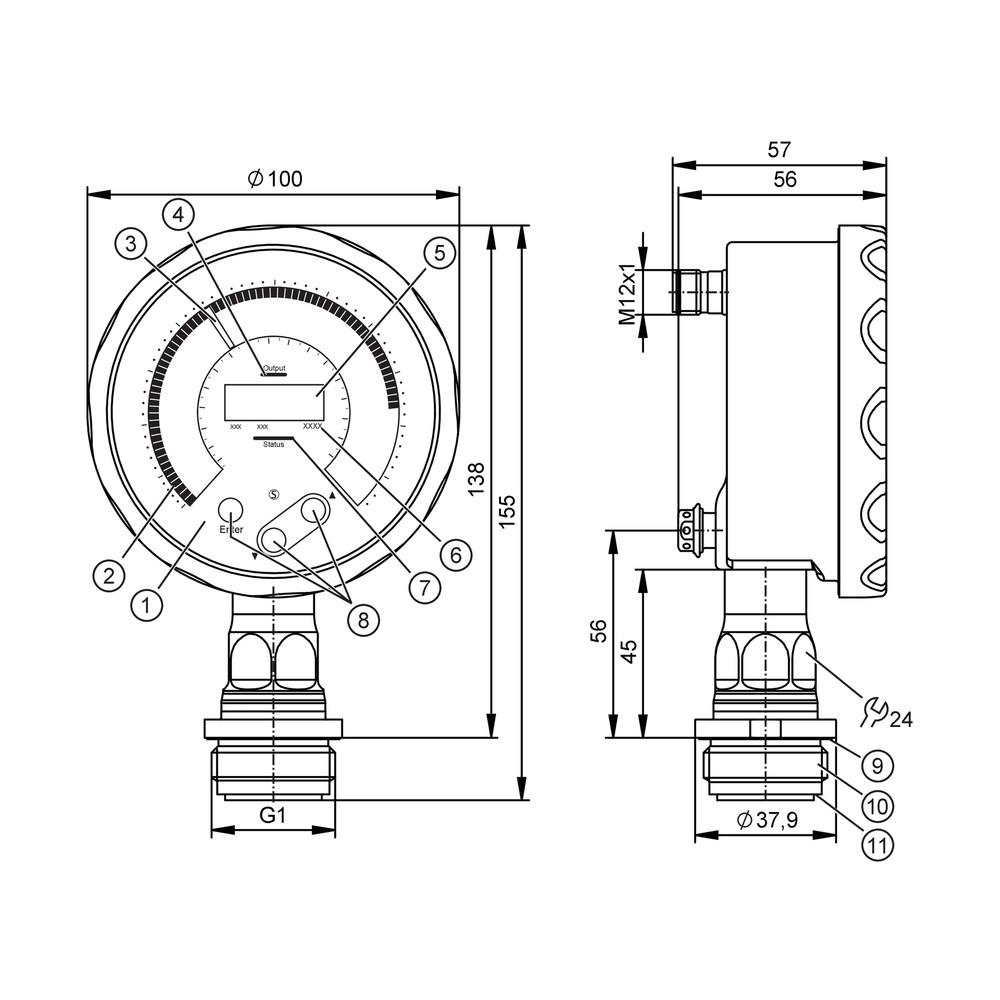

| Dados mecânicos | ||
|---|---|---|
| Conexão de processo | G 1 externo Aseptoflex Vario | Interface mecânica |
| Material da membrana | Cerâmica (99,9% Al2O3) | Elemento sensor |
| Material da carcaça | 1.4404 (Aço Inox 316L) | Construção |
COMPATIBILIDADE
Comunicação
• IO-Link (1.1)
• 4...20 mA analógico
Conexões
Elétrica
Conector M12, 4 polos, codificação A
Processo
G 1 rosca externa com cone de vedação Aseptoflex Vario
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Aplicações assépticas/alimentícias | ✓ | Design faceado e materiais compatíveis com normas sanitárias. |
| Ambientes corrosivos químicos | ✓ | Material em Aço Inox 316L e vedação PTFE oferecem alta resistência. |
| Pressões acima de 50 bar | ✗ | O limite de resistência (pressão de estouro) é de 50 bar. |
INSTALAÇÃO
Como instalar o PG1706 IFM - Sensor de Pressão IFM Indústria Alimentícia Display IO-Link -0,124 a 2,5 bar
- Verifique a compatibilidade da rosca G 1 com o processo.
- Certifique-se de que a vedação PTFE está corretamente posicionada.
- Rosqueie o sensor manualmente até sentir a vedação.
- Utilize ferramenta adequada para o torque final de aperto.
- Conecte o cabo M12 de 4 pinos conforme o diagrama de pinagem.
- Configure os parâmetros do sensor via interface IO-Link ou botões.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display não acende ou sensor não comunica. | Tensão fora da faixa especificada (18-30V DC). | Medir a tensão nos pinos do conector M12 com um multímetro. |
| Vazamento no ponto de montagem. | Falha na vedação ou aperto inadequado. | Inspecionar vedação PTFE e reapertar conforme torque especificado. |
| Leitura de pressão imprecisa ou travada. | Incrustação ou dano na membrana cerâmica. | Remover o sensor e inspecionar visualmente a membrana cerâmica. |
| Sinal analógico oscilante ou ausente. | Cabo M12 mal conectado ou com rompimento interno. | Testar continuidade do cabo e verificar oxidação nos pinos dourados. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor de pressão PG1706 da ifm?
O PG1706 é um sensor de pressão eletrônico com display, projetado para medição de pressão relativa e vácuo em aplicações industriais, especialmente na indústria alimentícia e de bebidas.
Quais são as principais características técnicas deste sensor?
Este produto possui uma interface de comunicação IO-Link 1.1, saída analógica configurável (4-20 mA) e uma saída digital, além de contatos banhados a ouro.
O sensor pode ser utilizado em qualquer tipo de aplicação de pressão?
Este sensor não é adequado para ambientes onde a temperatura do fluido ultrapassa 150 °C ou para aplicações que exijam pressões de pico superiores a 50 bar.
Existe alguma restrição de instalação para este sensor?
O sensor não deve ser instalado em tubulações com pressões que excedam a resistência de explosão de 50 bar ou em sistemas incompatíveis com materiais de vedação PTFE e aço inox 316L.
Como diagnosticar falhas de leitura no sensor?
Sintomas como leitura instável ou ausência de sinal podem indicar falhas na conexão elétrica ou interferência. Verifique a tensão de alimentação (18-30V DC) e a integridade do conector M12 antes de substituir o dispositivo.
O sensor parou de medir corretamente, o que pode ser?
O erro de leitura persistente pode ser causado por danos na membrana cerâmica. Verifique se não há incrustações ou danos físicos na face do sensor e valide a calibração via interface IO-Link.
Este modelo é melhor que sensores de pressão padrão?
Para aplicações com requisitos de higiene rigorosos, este sensor é superior por possuir montagem faceada que evita zonas mortas, diferentemente de modelos com conexões roscadas convencionais.
Vale a pena escolher o modelo com IO-Link?
A escolha entre este modelo e um sensor puramente analógico depende da necessidade de diagnósticos avançados. O PG1706 oferece IO-Link, permitindo monitoramento remoto de dados e diagnósticos que sensores 4-20mA simples não possuem.
Como devo instalar o sensor corretamente?
A instalação deve ser feita utilizando conexão G 1 com vedação Aseptoflex Vario. Certifique-se de que o torque de aperto esteja conforme o manual para evitar danos à vedação.
Quem fornece este sensor e como funciona o suporte?
O sensor é um componente de automação industrial, fornecido pela ifm electronic. O suporte técnico e a garantia seguem as políticas da fabricante para componentes de MRO.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação industrial (IEC 61131-9) que permite a troca bidirecional de dados entre o sensor e o controlador. (Ref.: Interface de comunicação)
Montagem Faceada
Design onde a membrana do sensor fica alinhada à parede do tubo, eliminando cavidades onde resíduos podem acumular. (Ref.: Tipo de montagem)
Pressão Relativa
Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)
Aseptoflex Vario
Padrão de conexão da ifm projetado para aplicações assépticas com vedação superior. (Ref.: Conexão de processo)
Grau de Proteção IP69
Norma que garante resistência a jatos de água de alta pressão e alta temperatura. (Ref.: Grau de proteção)
