Sensor de Pressão IFM PG1705 - Indústria Alimentícia

Pré-visualizar: PG1705 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 4 bar IO-Link

PG1705 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 4 bar IO-Link

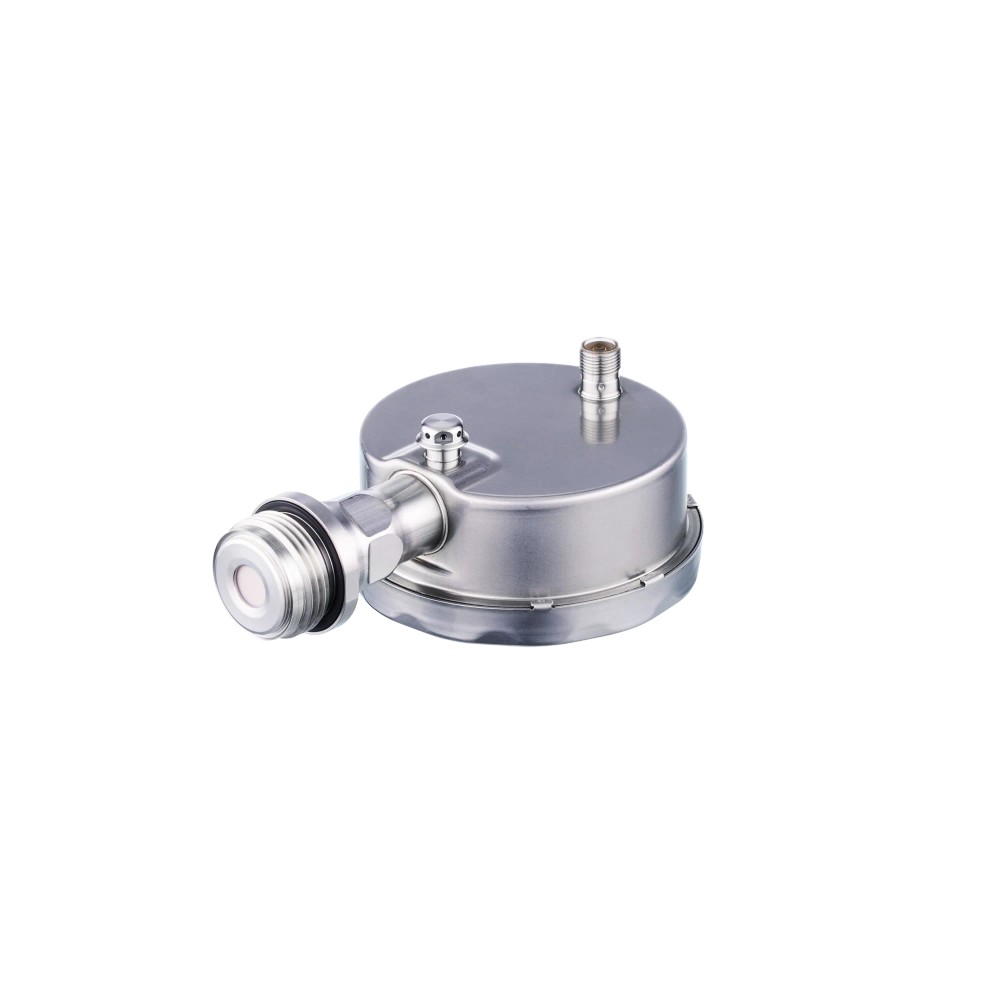

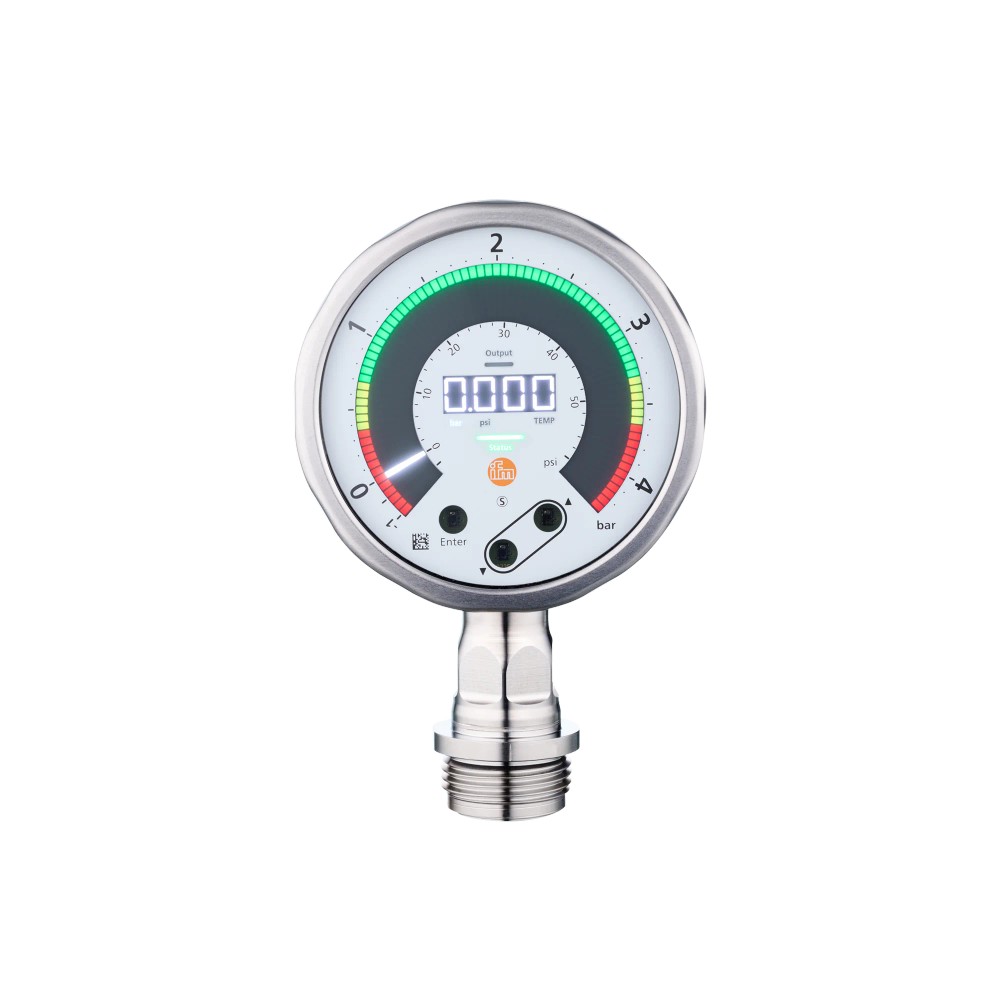

Imagem meramente ilustrativa

R$ 7.426,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG1705
EAN: 4021179345293
NCM do produto: 90262090

Destaques do Produto Faixa -1 a 4 bar...mais

Fechar menu

Saiba mais sobre: "PG1705 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 4 bar IO-Link"

Destaques do Produto

Faixa

-1 a 4 bar

Conexão de processo

G 1 externa, cone de vedação Aseptoflex Vario

Saída analógica

4 a 20 mA, invertível e de escala ajustável

Comunicação

IO-Link, revisão 1.1; padrão SDCI IEC 61131-9

Alimentação

18 a 30 V DC

Temperatura do fluido

-25 a 150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PG1705 com display e IO-Link, faixa de -1 a 4 bar, conexão G 1 Aseptoflex Vario

O ifm PG1705 é um sensor de pressão faceado frontalmente com display, indicado para aplicações de pressão relativa e vácuo na indústria alimentícia e de bebidas. Mede de -1 a 4 bar e oferece saída de comutação, saída analógica de 4 a 20 mA e comunicação IO-Link. Sua conexão de processo é G 1 com cone de vedação Aseptoflex Vario; o grau de proteção informado é IP 67 e IP 69.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	PG1705
Faixa de medição	-1 a 4 bar; -14,5 a 58 psi
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Saídas e comunicação	Saída de comutação, saída analógica 4 a 20 mA e IO-Link
Tensão de operação	18 a 30 V DC
Temperatura do fluido	-25 a 150 °C
Grau de proteção	IP 67; IP 69, conforme DIN EN 60529
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃, aço inoxidável 1.4435/316L e vedação PTFE
Conexão elétrica	M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição faceada de pressão relativa ou vácuo em aplicações da indústria alimentícia e de bebidas, conforme a aplicação declarada para o modelo.
Processos que utilizem conexão G 1 externa com cone de vedação Aseptoflex Vario.
Instalações que aceitem alimentação de 18 a 30 V DC e necessitem de saída de comutação, sinal analógico de 4 a 20 mA ou IO-Link.
Aplicações com meios pastosos ou sólidos, e fluidos líquidos ou gasosos, conforme os meios indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a faixa necessária ultrapassar -1 a 4 bar; a ficha não declara operação de medição fora dessa faixa.
Não presumir compatibilidade mecânica com conexões de processo diferentes de G 1 com cone Aseptoflex Vario sem confirmar adaptador e montagem no sistema.
Não selecionar se a instalação exigir alimentação fora de 18 a 30 V DC ou conexão elétrica diferente de M12 codificação A sem verificar a interface do sistema.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada em processos da indústria alimentícia e de bebidas; a ficha informa meios pastosos e sólidos, além de fluidos líquidos e gasosos.
Possibilidade de uso em sistemas que precisem monitorar pressão relativa ou vácuo dentro da faixa de -1 a 4 bar; confirme a compatibilidade do meio, da conexão e das condições de processo com o fabricante.
A temperatura de fluido indicada é de -25 a 150 °C. A temperatura ambiente informada é de -25 a 70 °C; confirme que ambas as condições da instalação permanecem dentro dos limites aplicáveis.
O uso com controlador via IO-Link depende de suporte ao padrão SDCI IEC 61131-9 e à revisão 1.1. O uso analógico requer entrada compatível com sinal de corrente de 4 a 20 mA.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PG1705 com display e IO-Link, faixa de -1 a 4 bar, conexão G 1 Aseptoflex Vario, verifique estes pontos:

Escolha o PG1705 quando

A faixa requerida estiver entre -1 e 4 bar, houver necessidade de montagem faceada e a instalação aceitar conexão de processo G 1 Aseptoflex Vario, alimentação de 18 a 30 V DC e conexão elétrica M12 codificação A.

Considere outra configuração quando

A pressão de processo requerida estiver fora da faixa especificada, ou quando a conexão mecânica, a alimentação ou a interface elétrica do sistema não corresponderem às características declaradas. Confirme a seleção com o datasheet do fabricante.

Verifique a interface do controlador

Para IO-Link, confirme suporte ao padrão SDCI IEC 61131-9 e à revisão IO-Link 1.1. Para uso da saída analógica, confirme que o sistema recebe corrente de 4 a 20 mA.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Identificação do fabricante informada na ficha.
Modelo / SKU / Part Number	PG1705	Código de identificação do produto.
GTIN	4021179345293	Identificador comercial informado no anúncio.
Categoria	Sensor de pressão	Classificação do produto.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Descrição do tipo de sensor.
Aplicação declarada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação indicada na ficha.
Meios indicados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio listados nos dados do produto.

Faixa de medição e pressão
Alcance de medição	-1 a 4 bar; -14,5 a 58 psi	Faixa nominal declarada.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão informados para o sensor.
Resistência contra vácuo	-1000 mbar / -14,5 psi	Limite de resistência a vácuo informado na ficha.
Resistência à pressão	30 bar / 435 psi	Valor de resistência à pressão declarado; não confundir com a faixa de medição.
Pressão de estouro mínima	100 bar / 1450 psi	Valor mínimo de pressão de estouro informado pelo fabricante.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos de pressão informada na ficha.

Dados elétricos e alimentação
Tensão de operação	18 a 30 V DC	Faixa de alimentação declarada.
Consumo de corrente	25 a 260 mA	Intervalo de consumo informado na ficha.
Classe de proteção elétrica	III	Classe declarada para o equipamento.
Proteção contra inversão de polaridade	Sim	Recurso indicado nos dados técnicos.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor mínimo e condição de ensaio informados.
Watchdog integrado	Sim	Presença indicada na ficha.
Retardo de prontidão	Menor que 0,5 s	Tempo informado para prontidão do dispositivo.

Saídas
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link	Tipos de sinal declarados no anúncio e nos dados técnicos.
Quantidade de saídas digitais	1	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Sinal analógico	4 a 20 mA, invertível e de escala ajustável	Tipo e possibilidades de configuração indicados.
Função elétrica	PNP/NPN	Função elétrica declarada; consultar o datasheet para condições de ligação.
Carga máxima	500 Ω	Carga máxima informada para a saída.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão indicada nos dados técnicos.
Padrão SDCI	IEC 61131-9	Padrão de comunicação indicado.
Tipo de transferência IO-Link	COM3, 230,4 kBaud	Modo e taxa de transferência declarados.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Tipo de conector e quantidade de contatos indicados.
Contatos	Banhados a ouro	Característica especial declarada para os contatos.

Conexão de processo e montagem
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica declarada.
Tipo de montagem	Faceado frontalmente, conexão roscada inferior	Configuração de montagem indicada no anúncio.
Torque máximo de aperto	35 Nm	Limite de aperto informado; respeitar a especificação de montagem.

Temperaturas e proteção ambiental
Temperatura do fluido	-25 a 150 °C	Faixa declarada para o fluido.
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-40 a 100 °C	Faixa declarada para armazenamento.
Grau de proteção	IP 67 e IP 69, conforme DIN EN 60529	Graus de proteção e norma de referência informados.

Materiais
Invólucro	Aço inoxidável 1.4404 / 316L	Material declarado para o invólucro.
Conexão de processo	Aço inoxidável 1.4435 / 316L; Ra < 0,4 µm; Rz = 4 µm	Material e características superficiais informados para a parte em contato com o fluido.
Célula de medição	Cerâmica 99,9% Al₂O₃	Material indicado para o elemento de medição.
Vedação em contato com o fluido	PTFE	Material informado para a vedação em contato com o fluido.
Vedação listada nos materiais do produto	FKM	Material também listado nos dados de materiais; confirme a posição e aplicação no datasheet.
Conector M12	PPSU	Material declarado para o conector.
Elemento de compensação de pressão	PTFE	Material indicado para esse elemento.
Visor	Vidro de segurança laminado de 4 mm	Material e espessura informados para o visor.

Display e indicação
Display	Digital com indicador de escala circular	Tipo de display informado no anúncio.
Indicadores visuais	Barra de LED circular colorida	Indicação visual declarada.
Possui display	Sim	Presença de display informada no anúncio.

Dimensões, massa e identificação regulatória
Dimensões	155 x 100 x 57 mm	Dimensões declaradas nos dados do produto.
Peso	652,3 g	Massa informada no catálogo; valores divergentes em outros campos de variantes não foram utilizados.
Aprovação UL	Número J058; arquivo E174189	Identificadores de aprovação UL listados na ficha.
NCM	9026.20.90	Classificação fiscal informada no cadastro do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; tipo de transferência COM3 (230,4 kBaud).

• Saída analógica de corrente 4 a 20 mA, invertível e de escala ajustável.

• Saída de comutação; função elétrica PNP/NPN conforme ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18 a 30 V DC. A ficha indica uma saída digital e uma saída analógica. Verifique a pinagem no documento técnico do fabricante antes da ligação.

Processo Conexão roscada G 1 externa com cone de vedação Aseptoflex Vario; montagem faceada frontalmente, conexão roscada inferior.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com conexão G 1 externa e vedação Aseptoflex Vario, faixa requerida de -1 a 4 bar	✓	Corresponde à conexão de processo e ao alcance de medição declarados para o PG1705.
Controlador com IO-Link compatível com SDCI IEC 61131-9 e revisão 1.1	✓	A ficha especifica IO-Link, revisão 1.1 e padrão SDCI IEC 61131-9.
Entrada analógica de corrente 4 a 20 mA	✓	O sensor informa saída analógica de 4 a 20 mA, invertível e de escala ajustável.
Processo que exige medição fora de -1 a 4 bar	✗	A faixa de medição declarada é -1 a 4 bar; a ficha não especifica medição fora desse intervalo.
Instalação que não aceita conexão M12 codificação A ou alimentação de 18 a 30 V DC	✗	Essas são as características elétricas declaradas; não há informação de compatibilidade com outras conexões ou faixas de alimentação.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PG1705 com display e IO-Link, faixa de -1 a 4 bar, conexão G 1 Aseptoflex Vario

Confirme que a faixa requerida está dentro de -1 a 4 bar e que a aplicação corresponde às condições de pressão e temperatura especificadas.
Verifique se a conexão do processo é G 1 externa com cone de vedação Aseptoflex Vario e se a montagem faceada é compatível com o ponto de instalação.
Instale o sensor respeitando a orientação de montagem prevista para a conexão e a vedação; consulte o datasheet do fabricante para os detalhes de montagem.
Aplique torque de aperto de até 35 Nm, sem exceder o limite informado.
Conecte o M12 codificação A de acordo com o esquema de ligação oficial; confirme alimentação de 18 a 30 V DC e a configuração PNP/NPN ou analógica necessária.
Configure e valide a saída selecionada — comutação, 4 a 20 mA ou IO-Link — no sistema de controle antes de colocar o processo em operação.

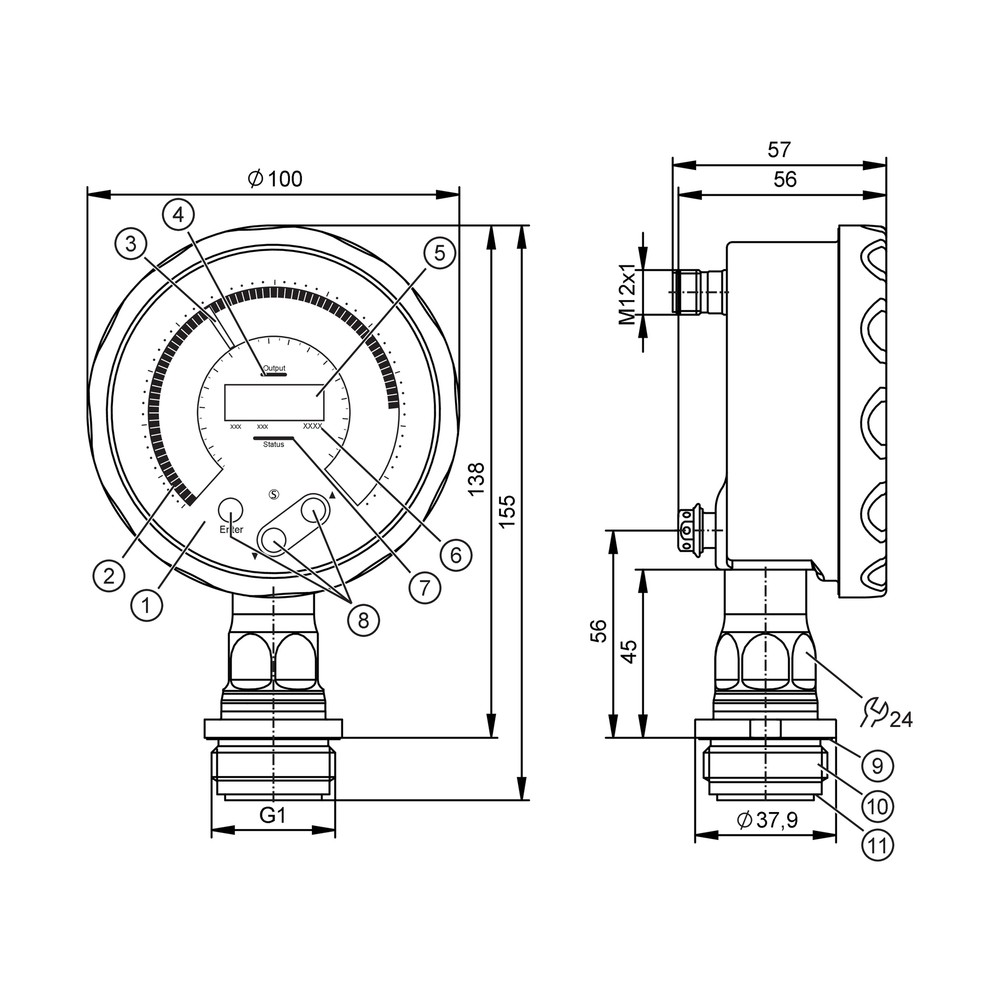

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor de pressão não corresponde ao esperado.	Faixa de processo fora do intervalo especificado, conexão ou instalação inadequada, ou configuração de saída incorreta.	Compare a pressão do processo com a faixa de -1 a 4 bar; confira a montagem e a configuração da saída conforme o datasheet.
O controlador não recebe comunicação IO-Link.	Controlador ou porta sem compatibilidade com IO-Link, revisão ou padrão declarados, ou ligação elétrica incorreta.	Confirme suporte a IO-Link revisão 1.1 e SDCI IEC 61131-9, verifique a conexão M12 e consulte o esquema oficial de ligação.
A entrada analógica permanece sem sinal ou apresenta leitura incorreta.	Entrada do controlador incompatível com corrente de 4 a 20 mA, ligação incorreta ou escala/configuração inadequada.	Confirme que a entrada recebe corrente de 4 a 20 mA, revise a ligação e verifique a configuração de escala e inversão.
O sensor não inicializa ou apresenta comportamento elétrico irregular.	Alimentação fora de 18 a 30 V DC ou conexão elétrica incompatível com M12 codificação A.	Meça a tensão nos terminais conforme o esquema do fabricante e confira o conector, a pinagem e a polaridade.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PG1705 em português (Datasheet) Desenho em escala PG1705 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PG1705 e em que aplicação ele é usado?

É um sensor de pressão faceado frontalmente com display, indicado para aplicações na indústria alimentícia e de bebidas. A ficha também lista meios pastosos e sólidos, além de fluidos líquidos e gasosos.

Quais sinais e comunicação o sensor oferece?

O PG1705 dispõe de saída de comutação, saída analógica de 4 a 20 mA e IO-Link. A ficha declara uma saída digital e uma saída analógica.

O produto acompanha cabo, conector ou adaptador de processo?

A ficha fornecida não informa acessórios inclusos. Ela especifica uma conexão elétrica M12 no sensor e uma conexão de processo G 1 Aseptoflex Vario, mas não confirma que cabos ou adaptadores acompanhem o produto.

Posso usar o PG1705 em uma linha que exige pressão acima de 4 bar?

A faixa de medição declarada termina em 4 bar, portanto a ficha não sustenta essa seleção para medir acima desse valor. A resistência à pressão informada não altera a faixa de medição.

Ele serve para conectar diretamente em qualquer rosca G 1?

Não é possível afirmar compatibilidade com qualquer conexão G 1: a ficha especifica G 1 externa com cone de vedação Aseptoflex Vario. Confirme o perfil de vedação da instalação antes da montagem.

O display apagou; isso significa que o sensor está com defeito?

Não necessariamente; uma causa possível é alimentação ausente ou fora de 18 a 30 V DC. Verifique a tensão e a conexão M12 conforme o esquema do fabricante antes de substituir o sensor.

O PLC não mostra o sinal de pressão; o que devo conferir primeiro?

Confira se a entrada do PLC aceita o sinal selecionado — corrente de 4 a 20 mA, comutação ou IO-Link — e se a ligação corresponde ao esquema do fabricante. Para IO-Link, verifique suporte ao padrão SDCI IEC 61131-9 e à revisão 1.1.

Quando escolher este modelo em vez de outro sensor de pressão?

Escolha o PG1705 quando a faixa de -1 a 4 bar, a conexão G 1 Aseptoflex Vario e as interfaces disponíveis atenderem ao processo. Busque outra configuração se a faixa, a conexão ou a alimentação requerida não corresponderem aos dados especificados.

Que cuidados devo ter ao instalar a conexão de processo?

Confirme o perfil de conexão G 1 Aseptoflex Vario e não exceda o torque máximo de aperto de 35 Nm. Consulte o datasheet do fabricante para os detalhes de montagem e ligação.

Como confirmar a ligação dos quatro contatos M12?

Use o esquema elétrico oficial do PG1705 para identificar a pinagem; a ficha informa M12 codificação A com quatro contatos, mas não detalha a atribuição de cada pino. Não deduza a pinagem apenas pela quantidade de contatos.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital indicada para o sensor, com revisão e padrão especificados na ficha.

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca externa G 1 do sensor.

Saída analógica 4 a 20 mA

Sinal de corrente analógico disponibilizado pelo sensor, com inversão e escala ajustável segundo a ficha.

IP 67 / IP 69

Graus de proteção declarados para o invólucro segundo a norma indicada.

Pressão faceada

Configuração em que o sensor é montado faceado ao processo, conforme o tipo de montagem declarado.
