Sensor de Pressão IFM PG1704 - Display e IO-Link

Pré-visualizar: PG1704 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link

PG1704 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link

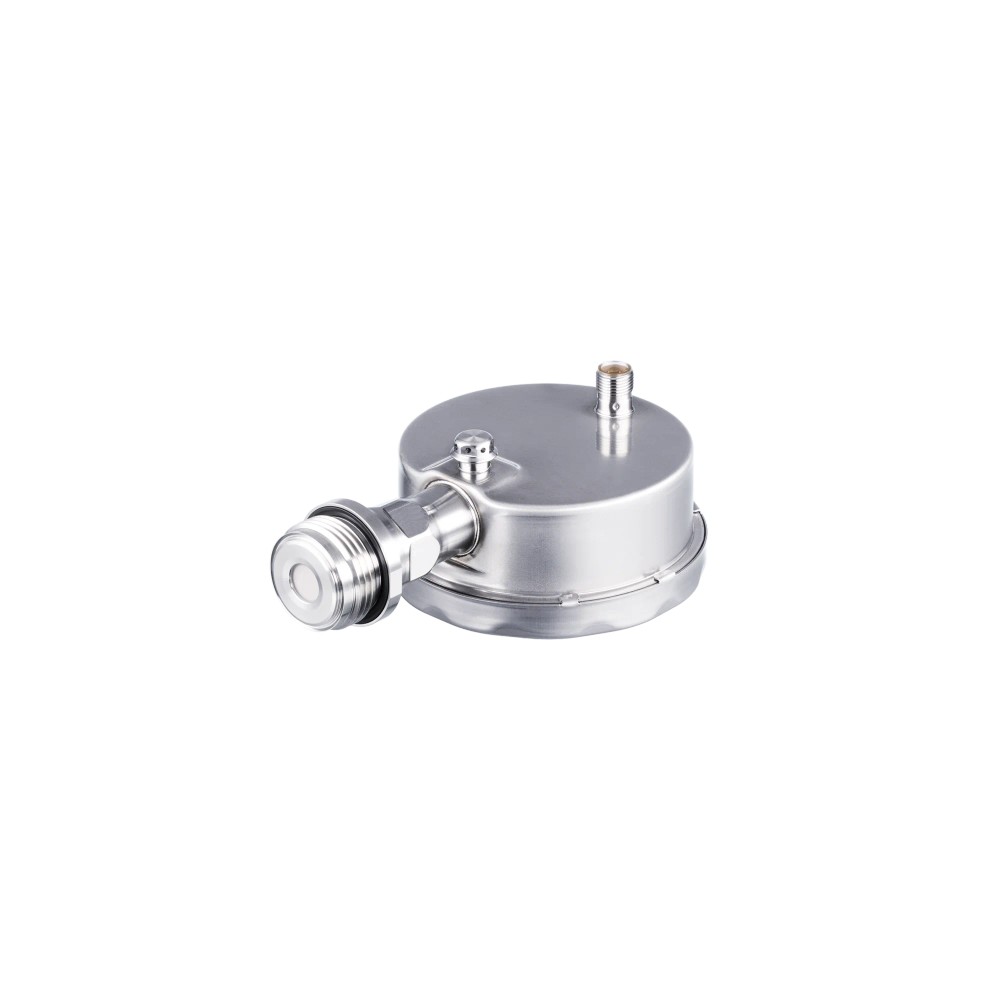

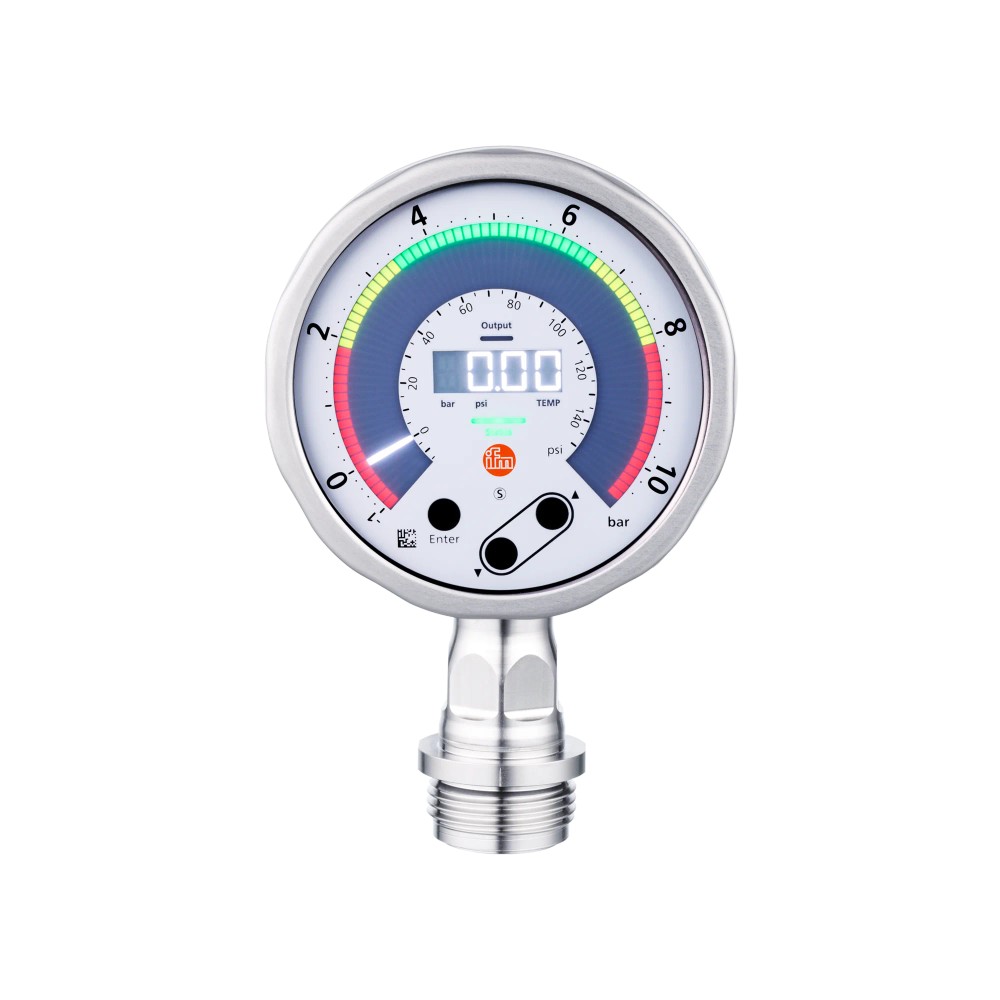

Imagem meramente ilustrativa

R$ 7.426,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG1704
EAN: 4021179345217
NCM do produto: 90262090

Destaques do Produto Faixa de pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PG1704 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1 a 10 bar

Conexão de processo

G 1 externa, Aseptoflex Vario

Comunicação

IO-Link, revisão 1.1

Sinal analógico

4 a 20 mA, invertível

Alimentação

18 a 30 V DC

Conexão elétrica

M12, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão ifm PG1704 com Display, IO-Link, Faixa de -1 a 10 bar e Conexão G 1 Aseptoflex Vario

O PG1704 é um sensor de pressão com display para medição de pressão relativa e vácuo, especificado para montagem faceada em aplicações da indústria alimentícia e de bebidas. Mede de -1 a 10 bar e oferece saída de comutação, saída analógica de 4 a 20 mA e comunicação IO-Link. A conexão de processo é G 1 com cone de vedação Aseptoflex Vario, e o equipamento possui invólucro de aço inoxidável 316L.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar (-14,5 a 145 psi)
Tipo de pressão	Pressão relativa e vácuo
Saídas	1 saída digital e 1 saída analógica; IO-Link
Sinal analógico	4 a 20 mA, invertível e com escala ajustável
Conexão de processo	G 1 externa com cone de vedação Aseptoflex Vario
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18 a 30 V DC
Temperatura do fluido	-25 a 150 °C
Proteção	IP 67 e IP 69, conforme DIN EN 60529
Materiais em contato com o fluido	Cerâmica 99,9% Al₂O₃, aço inoxidável 316L e vedação PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações da indústria alimentícia e de bebidas que requerem montagem faceada e medição entre -1 e 10 bar.
Medição de pressão relativa ou vácuo em meios pastosos, sólidos, líquidos ou gasosos, respeitando os limites de pressão e temperatura especificados.
Instalações que utilizem conexão de processo G 1 com cone de vedação Aseptoflex Vario e alimentação de 18 a 30 V DC.
Sistemas que possam receber saída de comutação, sinal analógico de 4 a 20 mA ou IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de processo ultrapasse a faixa de medição de -1 a 10 bar; a resistência à pressão informada não amplia a faixa de medição.
Instalações em que a temperatura do fluido exceda -25 a 150 °C.
Montagens cujo processo exija uma conexão diferente de G 1 externa com cone Aseptoflex Vario, sem adaptação compatível validada.
Sistemas que não disponham de alimentação de 18 a 30 V DC ou não aceitem a conexão elétrica M12 codificação A.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada em equipamentos da indústria alimentícia e de bebidas. A conexão G 1 Aseptoflex Vario e os materiais em contato com o fluido devem ser compatíveis com a conexão e o meio efetivamente utilizados.
Medição de pressão relativa ou vácuo em meios pastosos, sólidos, líquidos ou gasosos, conforme a ficha do produto; operar dentro da faixa de -1 a 10 bar e da temperatura do fluido de -25 a 150 °C.
Possibilidade de integrar a medição a um sistema de controle por sinal analógico de 4 a 20 mA, saída de comutação ou IO-Link. A adequação depende das entradas e da configuração elétrica do controlador.
A ficha não declara certificação sanitária específica nem compatibilidade com todos os processos de limpeza; validar requisitos de higiene, materiais e procedimento de limpeza no datasheet e com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão ifm PG1704 com Display, IO-Link, Faixa de -1 a 10 bar e Conexão G 1 Aseptoflex Vario, verifique estes pontos:

Escolha o PG1704 quando

A aplicação exigir medição de pressão relativa ou vácuo na faixa de -1 a 10 bar, display, montagem faceada e conexão G 1 externa Aseptoflex Vario. Verifique também alimentação de 18 a 30 V DC e compatibilidade do sistema com as saídas disponíveis.

Considere outra configuração quando

A pressão de operação, a temperatura do fluido, a conexão mecânica ou a alimentação requerida estiver fora dos limites declarados para este modelo. Compare os requisitos reais do processo com o datasheet antes de especificar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	ifm / ifm electronic	Marca informada para o produto.
Modelo e part number	PG1704	Identificação do modelo.
SKU	PG1704	Código do produto no anúncio.
GTIN	4021179345217	Identificador comercial informado.
Categoria	Sensor de pressão	Classificação do produto.
Tipo de produto	Sensor de pressão faceado frontalmente e com display	Descrição do tipo de equipamento.
Aplicação declarada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação indicada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Medição e processo
Alcance de medição	-1 a 10 bar; -14,5 a 145 psi	Faixa nominal de medição declarada.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados na ficha.
Substâncias	Meios pastosos e sólidos; fluidos líquidos e gasosos	Meios informados pelo fabricante.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Elemento sensor informado na ficha.
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo.
Montagem	Rosqueada, faceada frontalmente	Tipos de montagem declarados.
Resistência à pressão	50 bar (725 psi)	Limite de resistência informado; não substitui a faixa de medição.
Resistência contra vácuo	-1000 mbar (-14,5 psi)	Valor de resistência a vácuo declarado.
Pressão de ruptura mínima	150 bar (2175 psi)	Valor mínimo de pressão de ruptura informado pelo fabricante.
Máximo torque de aperto	35 Nm	Limite de torque de aperto especificado.
Materiais em contato com o fluido	Célula de medição: cerâmica 99,9% Al₂O₃; conexão de processo: aço inoxidável 1.4435/316L; superfície: Ra < 0,4 µm / Rz = 4 µm; vedação: PTFE	Materiais e acabamento de superfície declarados para as partes em contato com o fluido.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	25 a 260 mA	Faixa de consumo declarada.
Classe de proteção elétrica	III	Classe de proteção informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Proteção contra curto-circuitos	Sim, por impulso	Condição de proteção informada para as saídas.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor mínimo especificado.
Carga máxima	500 Ω	Carga máxima informada nos atributos do produto.
EMC	DIN EN 61326-1	Norma de referência eletromagnética indicada.
Watchdog integrado	Sim	Recurso informado na ficha.

Saídas e sinais
Quantidade de saídas digitais	1	Quantidade declarada.
Quantidade de saídas analógicas	1	Quantidade declarada.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link	Opções de sinal informadas para o sensor.
Corrente da saída analógica	4 a 20 mA, invertível, com escala ajustável	Tipo e possibilidade de parametrização da saída analógica.
Função de saída	Abertura/fechamento, parametrizável	Função de comutação informada.
Função elétrica	PNP/NPN	Configuração elétrica indicada na ficha.
Frequência de comutação DC	125 Hz	Frequência especificada para a comutação DC.
Queda de tensão máxima da saída de comutação DC	2 V	Limite especificado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante informado.

Comunicação e conexão elétrica
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação.
Perfil IO-Link	Smart Sensor - SSP 4.2.2	Perfil informado pelo fabricante.
Tipo de transferência	COM3, 230,4 kBaud	Modo e velocidade de transferência declarados.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Conector e contatos declarados.
DeviceID	1695 (default)	Identificador informado como padrão.

Precisão, proteção e recursos
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Retardo de prontidão	Menor que 0,5 s	Tempo especificado até a prontidão.
Indicador visual	Anel de LED colorido	Elemento visual informado.
Display	Digital e analógico	Tipo de display conforme os dados do anúncio.
Unidades de medida	bar e psi	Unidades indicadas para exibição.

Condições ambientais
Temperatura ambiente	-25 a 70 °C	Faixa de temperatura ambiente informada.
Temperatura do fluido	-25 a 150 °C	Faixa de temperatura do meio de processo.
Temperatura de operação	-25 a 150 °C	Valor informado nos atributos do anúncio; para o meio, consultar o limite específico de temperatura do fluido.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67 e IP 69, conforme DIN EN 60529	Graus de proteção e norma de referência informados.
Resistência a choques	DIN EN 60068-2-27, 50 g / 11 ms	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6, 10 g / 10 a 2000 Hz	Condição de ensaio declarada.

Construção e materiais
Material da carcaça	Aço inoxidável	Material indicado nos atributos do anúncio.
Materiais do invólucro	Invólucro 1.4404/316L; conector M12 em PPSU; vedação FKM; elemento de compensação de pressão em PTFE; visor em vidro de segurança laminado de 4 mm	Composição declarada para os componentes do invólucro.
Acabamento	Metálico polido	Acabamento informado no anúncio.
Formato	Cilíndrico com conexão lateral	Formato indicado nos atributos do produto.
Característica especial	Contatos banhados a ouro	Característica informada para os contatos do conector.

Dimensões e dados mecânicos
Dimensões	155 x 100 x 57 mm	Dimensões declaradas no conjunto de dados do produto.
Peso	655,6 g	Peso informado no catálogo.

Dados adicionais
MTTF	115 anos	Valor informado no conjunto de dados; não representa garantia nem vida útil assegurada.
Certificado UL	Número de aprovação J058; arquivo UL E174189	Identificação de aprovação informada na ficha.
NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; perfil Smart Sensor SSP 4.2.2; COM3, 230,4 kBaud.

• Saída analógica de corrente de 4 a 20 mA, invertível e com escala ajustável.

• Saída de comutação parametrizável; função elétrica PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC. A conexão ao controlador deve ser verificada conforme o esquema de ligação do fabricante; a ficha informa uma saída digital e uma saída analógica.

Processo Rosca externa G 1 com cone de vedação Aseptoflex Vario. Compatibilidade mecânica depende de a contraparte utilizar a conexão correspondente; não confundir essa conexão de processo com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com pressão relativa ou vácuo dentro da faixa de -1 a 10 bar e conexão G 1 Aseptoflex Vario correspondente.	✓	A faixa de medição e a conexão de processo estão declaradas para o PG1704.
Sistema de controle com alimentação de 18 a 30 V DC e entrada compatível com sinal de 4 a 20 mA.	✓	O sensor especifica essa alimentação e disponibiliza sinal analógico de corrente de 4 a 20 mA.
Rede IO-Link que opere com revisão 1.1 e perfil informado pelo fabricante.	✓	A ficha informa IO-Link revisão 1.1, perfil Smart Sensor SSP 4.2.2 e COM3.
Processo acima de 10 bar de pressão medida ou com temperatura do fluido fora de -25 a 150 °C.	✗	A condição excede a faixa de medição ou o limite de temperatura do fluido especificado.
Instalação com conexão de processo diferente de G 1 Aseptoflex Vario, sem adaptador validado.	✗	A conexão declarada para o sensor não corresponde à conexão mecânica requerida.
Controlador sem entrada compatível com a saída escolhida e sem interface IO-Link compatível.	✗	É necessário que o sistema receptor aceite a saída analógica, a saída de comutação ou a comunicação efetivamente utilizada.

INSTALAÇÃO

Como instalar o Sensor de Pressão ifm PG1704 com Display, IO-Link, Faixa de -1 a 10 bar e Conexão G 1 Aseptoflex Vario

Confirme que a faixa de pressão, o tipo de pressão e a temperatura do fluido do processo estão dentro dos limites especificados para o PG1704.
Verifique se a conexão de processo da instalação é G 1 com cone de vedação Aseptoflex Vario e se os materiais em contato com o fluido são adequados ao meio.
Instale o sensor na posição prevista pela aplicação, garantindo montagem faceada e compatibilidade mecânica da conexão; consulte o desenho dimensional antes de definir o espaço disponível.
Aperte a conexão sem exceder o torque máximo de 35 Nm e siga as instruções de montagem do fabricante.
Conecte o M12 codificação A ao circuito previsto, respeitando a alimentação de 18 a 30 V DC e o esquema de ligação do datasheet.
Configure e valide a saída selecionada — comutação, 4 a 20 mA ou IO-Link — antes de colocar o processo em operação.

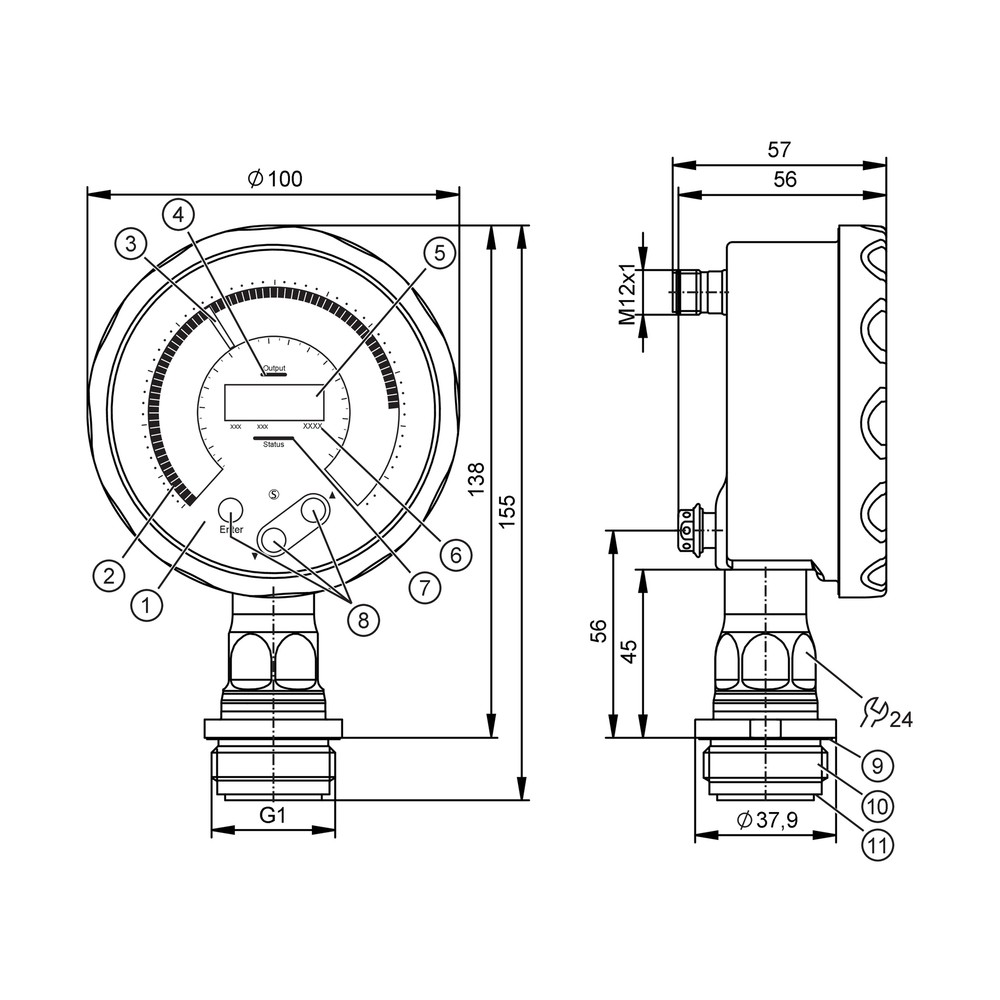

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta o sensor pela interface IO-Link.	Conexão, alimentação ou configuração do mestre incompatível com os parâmetros de comunicação do sensor.	Confira alimentação de 18 a 30 V DC, conexão M12 codificação A, configuração do mestre para IO-Link revisão 1.1 e perfil SSP 4.2.2.
A leitura analógica fica ausente ou fora do esperado.	Entrada do controlador incompatível, circuito aberto ou escala/configuração da saída divergente da escala usada no sistema.	Verifique a ligação e a compatibilidade da entrada com 4 a 20 mA; confirme a escala configurada no sensor e no controlador.
A saída de comutação não muda no ponto esperado.	Parâmetros de comutação ou função de abertura/fechamento configurados de forma diferente do necessário.	Confira os parâmetros de comutação, a função configurada e a compatibilidade elétrica PNP/NPN do circuito receptor.
A leitura de pressão não corresponde à condição do processo.	Faixa de medição ou tipo de pressão selecionado não corresponde à condição medida, ou há problema na conexão de processo.	Compare a condição com a faixa de -1 a 10 bar e com a medição de pressão relativa/vácuo; inspecione a conexão G 1 Aseptoflex Vario e consulte o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica PG1704 em português (Datasheet) Desenho dimensional PG1704 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PG1704 e para que tipo de instalação ele foi especificado?

É um sensor de pressão ifm com display, saída analógica, saída de comutação e IO-Link. A aplicação declarada é montagem faceada na indústria alimentícia e de bebidas.

O que acompanha o sensor na embalagem?

A ficha informa uma unidade por embalagem, mas não relaciona cabos, adaptadores ou outros acessórios inclusos. Verifique com o fornecedor o conteúdo comercial da embalagem.

Este sensor serve para medir pressão acima de 10 bar?

Não como faixa de medição: o alcance declarado é de -1 a 10 bar. A resistência à pressão de 50 bar é um dado distinto e não amplia o alcance de medição.

Posso usar o PG1704 com uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 externa com cone Aseptoflex Vario. Outra conexão só deve ser considerada se houver uma solução mecânica compatível validada para a instalação.

O display está aceso, mas o CLP não recebe sinal; o que devo verificar?

Verifique primeiro a alimentação, a ligação M12 e se a entrada do CLP corresponde à saída utilizada: 4 a 20 mA, comutação ou IO-Link. Para IO-Link, confira também revisão e configuração do mestre.

A leitura de pressão parece incorreta; preciso trocar o sensor?

Não necessariamente. Confirme se a variável é pressão relativa ou vácuo, se está dentro de -1 a 10 bar e se a conexão de processo está corretamente instalada antes de substituir o equipamento.

Devo escolher este modelo ou um sensor sem IO-Link?

Escolha o PG1704 quando precisar da combinação de display, saída analógica de 4 a 20 mA, saída de comutação e comunicação IO-Link. Se essas interfaces não forem necessárias, compare os requisitos e a conexão com outros modelos disponíveis, sem presumir equivalência.

Este produto é vendido como kit com cabo M12?

A ficha informa uma conexão elétrica M12, mas não lista cabo ou kit de acessórios inclusos. Confirme o conteúdo da embalagem e selecione o cabo separadamente se a instalação exigir.

Que cuidados devo ter ao instalar a conexão de processo?

Confirme a conexão G 1 Aseptoflex Vario e não exceda o torque máximo especificado de 35 Nm. Consulte o desenho dimensional e o datasheet para os detalhes de instalação.

Como escolher entre a saída analógica e IO-Link na instalação?

Use 4 a 20 mA quando a entrada do sistema receptor for compatível com esse sinal; use IO-Link quando o mestre e a configuração do sistema forem compatíveis com a revisão 1.1 e o perfil informado. A ficha não fornece detalhes de pinagem neste conjunto de dados, portanto consulte o datasheet para a ligação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para troca de dados entre o sensor e um mestre compatível. (Ref.: IO-Link revisão 1.1; IEC 61131-9)

Aseptoflex Vario

Sistema de conexão de processo indicado para a rosca G 1 externa deste sensor. (Ref.: conexão de processo G 1 com cone de vedação Aseptoflex Vario)

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão informado para o sensor. (Ref.: tipo de pressão: pressão relativa e vácuo)

Sinal de 4 a 20 mA

Saída analógica de corrente cuja escala pode ser ajustada e invertida conforme os dados do produto. (Ref.: corrente da saída analógica 4 a 20 mA)

IP 69

Grau de proteção declarado conforme a norma indicada na ficha do produto. (Ref.: IP 67 e IP 69; DIN EN 60529)

Ligações relacionadas com "PG1704 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PG1704 IFM - Sensor de Pressão ifm com Display Indústria Alimentícia -1 a 10 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
