Sensor de Pressão IFM PG1703 - IO-Link e Display

Pré-visualizar: PG1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar IO-Link

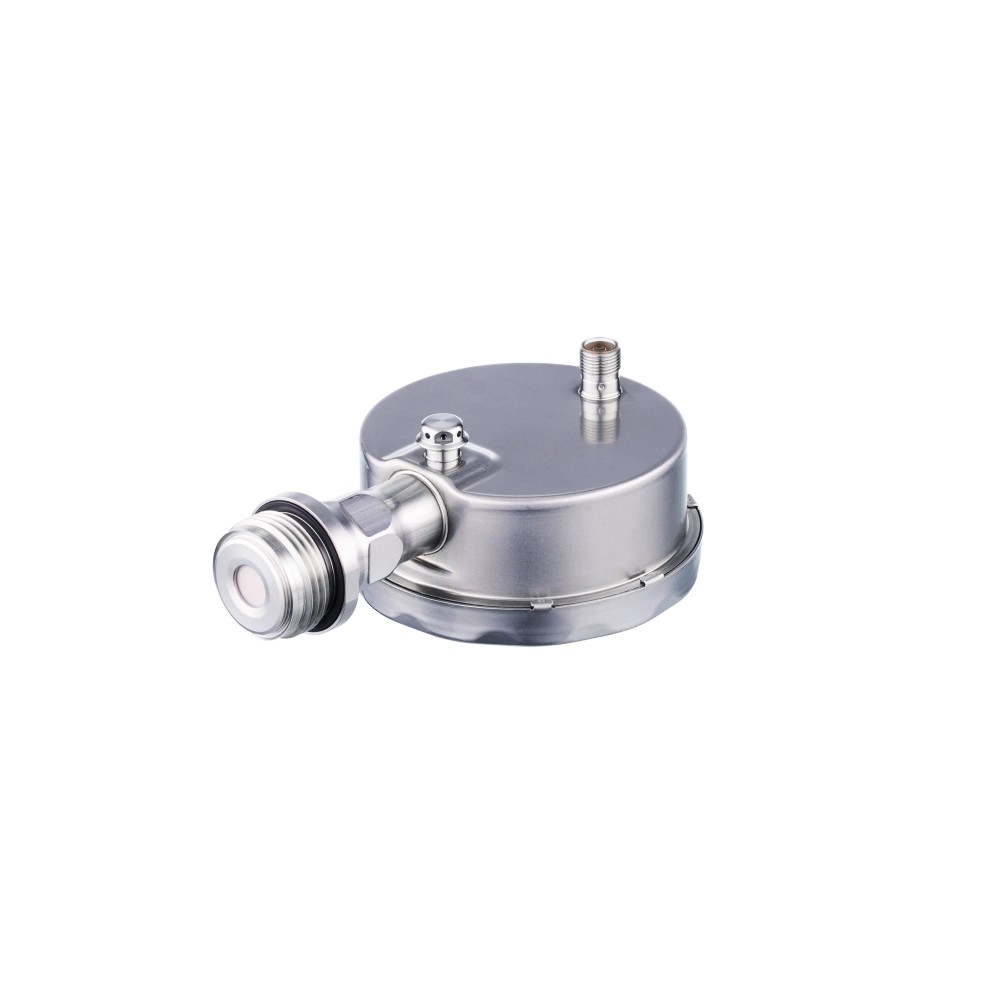

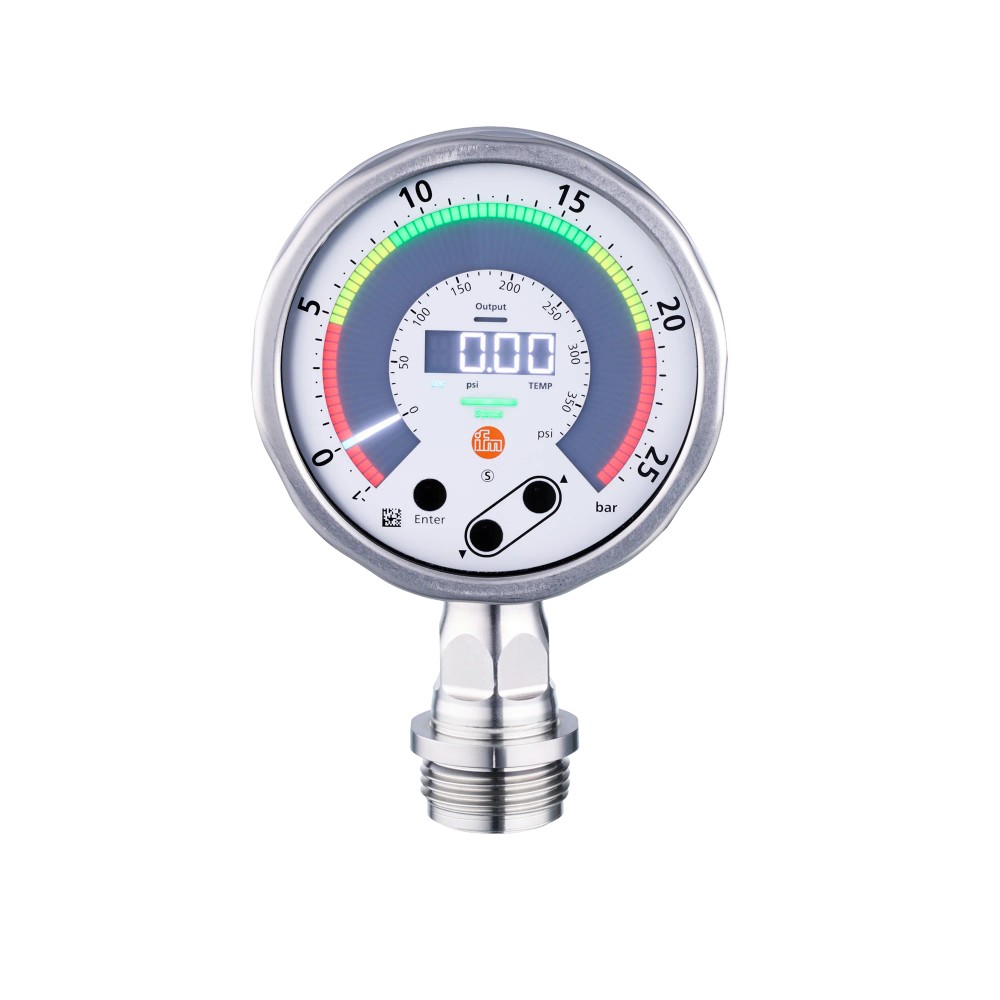

PG1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar IO-Link

Imagem meramente ilustrativa

R$ 7.426,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG1703
EAN: 4021179345132
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PG1703 IFM - Sensor de Pressão IFM Indústria Alimentícia -1 a 25 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1...25 bar

Conexão de processo

G 1 com cone Aseptoflex Vario

Sinal

Comutação, 4...20 mA e IO-Link

Conexão elétrica

M12, 4 pinos

Temperatura do fluído

-25...150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PG1703 para Indústria Alimentícia, -1 a 25 bar, IO-Link

O IFM PG1703 é um sensor de pressão faceado frontalmente, com display, para medição de pressão relativa e vácuo. É indicado para montagem em aplicações da indústria alimentícia e de bebidas. Oferece faixa de medição de -1 a 25 bar, comunicação IO-Link e saídas de comutação e analógica de 4 a 20 mA.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PG1703
Faixa de medição	-1...25 bar / -14,5...362,5 psi
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1, rosca externa, cone de vedação Aseptoflex Vario
Saídas e comunicação	Comutação, analógica 4...20 mA invertível e IO-Link
Conexão elétrica	M12, 4 pinos, codificação A
Temperatura do fluído	-25...150 °C
Proteção	IP 67 e IP 69, conforme DIN EN 60529
Material do invólucro	Aço inoxidável 1.4404 (316L)
Alimentação	18...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de pressão relativa ou vácuo na indústria alimentícia e de bebidas, com montagem faceada e conexão compatível G 1 Aseptoflex Vario.
Instalações que utilizem alimentação de 18...30 V DC, conexão elétrica M12 de 4 pinos e necessitem de saída de comutação, sinal analógico 4...20 mA ou IO-Link.
Processos cuja temperatura do fluído esteja entre -25 e 150 °C e cuja pressão de operação esteja dentro da faixa de medição do sensor.

⚠ Considere outro se precisa de:

Não selecione para processo cuja pressão de operação necessária exceda a faixa de medição de -1...25 bar; a resistência à pressão informada não amplia a faixa de medição.
Não considere compatível mecanicamente com conexões diferentes de G 1 com cone Aseptoflex Vario sem validar adaptadores e vedação com o fabricante.
Não aplique tensão fora de 18...30 V DC nem presuma que a conexão M12 de 4 pinos seja compatível com qualquer pinagem ou sistema de controle sem conferência do esquema elétrico.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: montagem faceada em sistemas da indústria alimentícia e de bebidas, para medição de pressão relativa ou vácuo dentro da faixa especificada.
Possibilidade de uso: monitoramento de pressão em processo com conexão G 1 Aseptoflex Vario, desde que pressão, temperatura do fluído, alimentação e sinais atendam aos limites da ficha; valide a adequação ao processo e aos requisitos de higiene com o fabricante.
A temperatura do fluído especificada é -25...150 °C. A temperatura ambiente especificada é -25...70 °C; não trate esses limites como intercambiáveis.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PG1703 para Indústria Alimentícia, -1 a 25 bar, IO-Link, verifique estes pontos:

Escolha o PG1703 quando

A instalação exigir sensor de pressão faceado para indústria alimentícia e de bebidas, faixa de -1...25 bar, display local, conexão G 1 Aseptoflex Vario e saídas de comutação, 4...20 mA ou IO-Link.

Avalie outra configuração quando

A pressão de processo necessária estiver fora de -1...25 bar, a conexão mecânica requerida não for G 1 Aseptoflex Vario, a alimentação não estiver entre 18...30 V DC ou a interface elétrica exigida não corresponder às saídas e à conexão M12 informadas. Confirme requisitos adicionais no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante e modelo	IFM PG1703	Identificação do produto.
Aplicação informada	Montagem faceada para indústria alimentícia e de bebidas	Aplicação indicada na ficha do produto.
Tipo de medição	Pressão relativa e vácuo	Grandezas de pressão indicadas.

Faixa de medição e pressão
Alcance de medição	-1...25 bar; -14,5...362,5 psi	Faixa de medição nominal informada.
Resistência à pressão	100 bar	Valor de resistência à pressão informado; não representa a faixa de medição.
Pressão mínima de ruptura	350 bar / 5075 psi	Pressão de ruptura indicada na ficha; não utilizar como pressão normal de operação.
Resistência contra vácuo	-1000 mbar / 14,5 psi	Limite de resistência contra vácuo informado.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	25...260 mA	Intervalo de consumo informado.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso indicado pelo fabricante.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo informado para a condição de ensaio indicada.

Entradas e saídas
Função elétrica	PNP/NPN	Tipo de função elétrica informado; conferir configuração e ligação no datasheet.
Saída digital	1 saída de comutação	Quantidade de saídas digitais especificada.
Saída analógica	1 saída; 4...20 mA, invertível e de escala ajustável	Sinal e possibilidades de ajuste informados.
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link	Interfaces de saída indicadas.
Proteção dos contatos	Contatos banhados a ouro	Característica especial informada para os contatos.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link, revisão 1.1	Protocolo e revisão informados.
Conector	M12, codificação A, 4 pinos	Conexão elétrica especificada; consulte a pinagem do fabricante.

Condições ambientais e temperatura
Temperatura do fluído	-25...150 °C	Faixa de temperatura de processo informada.
Temperatura ambiente	-25...70 °C	Limite de operação ambiente informado.
Temperatura de armazenamento	-40...100 °C	Intervalo de armazenamento informado.
Grau de proteção	IP 67 e IP 69, conforme DIN EN 60529	Graus de proteção declarados segundo a norma indicada.

Materiais e partes em contato com o fluído
Invólucro	Aço inoxidável 1.4404 (316L)	Material do invólucro especificado.
Célula de medição	Cerâmica (99,9% Al2O3)	Material do elemento de medição informado.
Conexão de processo em contato com o fluído	Aço inoxidável 1.4435 (316L); Ra < 0,4 µm / Rz = 4 µm	Material e características de superfície indicados para a conexão de processo.
Vedação em contato com o fluído	PTFE	Material informado na especificação de materiais em contato com o fluído.
Vedação	FKM	Material informado no conjunto de atributos do produto; confirme a especificação aplicável à montagem.
Conector M12	PPSU	Material informado para o conector.
Elemento de compensação de pressão	PTFE	Material informado para o elemento.
Visor	Vidro de segurança laminado, 4 mm	Material e espessura informados.

Dados mecânicos e montagem
Tipo de montagem	Faceado frontalmente, conexão roscada inferior	Configuração de montagem informada.
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Interface mecânica de processo especificada.
Torque máximo de aperto	35 Nm	Limite de aperto informado; seguir orientação do fabricante.
Dimensões	155 x 100 x 57 mm	Dimensões totais informadas.
Peso	653,3 g	Massa indicada no conjunto de dados do produto.

Display e elementos de operação
Display	Digital e analógico circular	Tipo de display indicado.
Indicação visual	Escala circular com faixas coloridas verde/vermelho e barra de LED	Elementos de indicação informados.
Interface de usuário	Botões de controle integrados	Elementos de operação disponíveis no sensor.

Tempos de reação
Retardo de prontidão	< 0,5 s	Tempo de prontidão informado na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1

• Saída analógica 4...20 mA, invertível e com escala ajustável

• Saída de comutação; função elétrica PNP/NPN, conforme configuração e ligação

Conexões

Elétrica Conector M12, 4 pinos, codificação A; alimentação 18...30 V DC. Verifique a pinagem e a configuração PNP/NPN no datasheet antes de conectar ao controlador. A compatibilidade elétrica depende também da entrada do dispositivo conectado.

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario. A compatibilidade mecânica requer conexão correspondente e vedação apropriada à instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de controle com IO-Link revisão 1.1 e ligação elétrica compatível com o sensor	✓	A ficha informa interface IO-Link, revisão 1.1; confirme alimentação, pinagem e configuração do mestre.
Entrada analógica compatível com sinal de 4...20 mA	✓	O sensor disponibiliza saída analógica de 4...20 mA, invertível e com escala ajustável.
Entrada digital compatível com sinal de comutação PNP ou NPN configurado	✓	A função elétrica informada é PNP/NPN; a ligação e a configuração precisam corresponder à entrada.
Processo com conexão G 1 externa e cone de vedação Aseptoflex Vario	✓	Esta é a conexão de processo especificada para o PG1703.
Processo que exija medição fora de -1...25 bar ou temperatura do fluído fora de -25...150 °C	✗	A condição solicitada ultrapassa a faixa de medição ou de temperatura do fluído especificada.
Controlador sem entrada compatível com os sinais do sensor ou alimentação de 18...30 V DC	✗	A interface elétrica ou a tensão disponível não corresponde aos requisitos informados; não há conversão de sinal especificada.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PG1703 para Indústria Alimentícia, -1 a 25 bar, IO-Link

Confirme que a pressão de processo está dentro da faixa de medição e que a temperatura do fluído e a temperatura ambiente respeitam os limites especificados.
Verifique a compatibilidade da conexão de processo G 1 externa com cone de vedação Aseptoflex Vario e da vedação com o processo.
Instale o sensor faceado conforme o desenho dimensional e as instruções do fabricante; não aplique esforços que danifiquem a rosca ou a superfície de vedação.
Aplique torque de aperto de até 35 Nm, conforme a condição de montagem e as instruções do fabricante.
Conecte o M12 de 4 pinos à alimentação de 18...30 V DC e confira a pinagem no datasheet antes de energizar.
Configure e valide a interface necessária — IO-Link, saída analógica ou saída de comutação — e confirme a leitura no controlador antes de colocar o processo em operação.

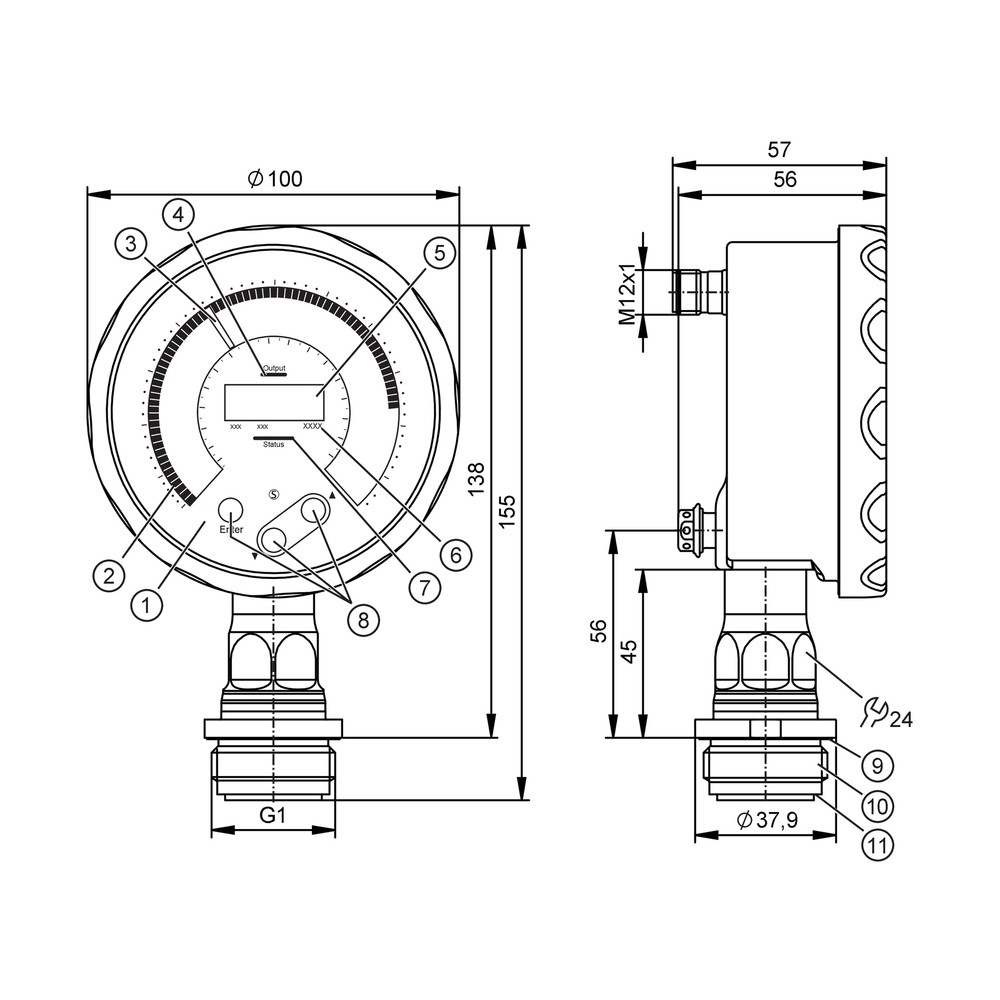

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação ausente ou fora de 18...30 V DC, pinagem M12 incorreta ou incompatibilidade entre a saída configurada e a entrada do controlador.	Meça a tensão no conector e confira a pinagem, o tipo de entrada e a configuração PNP/NPN no datasheet e no controlador.
A leitura de pressão parece incorreta ou permanece fora do esperado.	Pressão do processo fora da faixa de medição, ligação de processo inadequada ou configuração de escala analógica incompatível com a aplicação.	Compare a pressão real com a faixa -1...25 bar, inspecione a conexão e confirme a escala e o sentido configurados para a saída de 4...20 mA.
A comunicação IO-Link não é estabelecida.	Mestre, cabeamento, pinagem ou configuração incompatíveis com a interface IO-Link revisão 1.1.	Confirme que o mestre suporta IO-Link, revisão 1.1, e verifique alimentação, ligação M12 e configuração da porta conforme o datasheet.
Há vazamento na conexão de processo após a montagem.	Conexão mecânica ou vedação não correspondente ao G 1 com cone Aseptoflex Vario, ou aperto inadequado.	Despressurize o sistema, verifique o padrão da conexão e o estado da vedação e confira o torque de montagem sem exceder 35 Nm.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PG1703 em português (Datasheet) Desenho em escala do PG1703 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PG1703 e para que tipo de aplicação serve?

É um sensor de pressão faceado frontalmente com display, indicado para montagem na indústria alimentícia e de bebidas. Mede pressão relativa e vácuo e oferece saídas de comutação, analógica e IO-Link.

O PG1703 funciona com IO-Link e sinal analógico?

Sim. A ficha informa IO-Link revisão 1.1 e saída analógica de 4...20 mA, invertível e com escala ajustável; também há saída de comutação.

O que acompanha o produto?

A ficha fornecida não especifica acessórios ou itens inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar o PG1703 em um processo acima de 25 bar?

A faixa de medição informada termina em 25 bar, portanto não selecione o sensor para medir pressões acima desse limite. A resistência à pressão e a pressão de ruptura não são faixas de medição.

Este modelo serve para uma conexão de processo diferente de G 1 Aseptoflex Vario?

A conexão especificada é G 1 rosca externa com cone Aseptoflex Vario. Para outro padrão, confirme a compatibilidade mecânica e da vedação antes da compra; a ficha não confirma adaptação direta.

O sensor está alimentado, mas não aparece sinal no CLP. O que devo verificar?

Confira primeiro a alimentação de 18...30 V DC, a pinagem do M12 de 4 pinos e se a entrada do CLP corresponde à saída utilizada. Verifique também a configuração PNP/NPN quando estiver usando a saída de comutação.

Por que a comunicação IO-Link não conecta?

Uma causa possível é configuração ou ligação incompatível entre o sensor e o mestre. Confirme suporte a IO-Link revisão 1.1, alimentação e pinagem com o datasheet antes de substituir o sensor.

É melhor comprar este sensor ou escolher um modelo com outra faixa?

Escolha o PG1703 se a faixa de -1...25 bar, a conexão G 1 Aseptoflex Vario e as interfaces disponíveis atenderem ao processo. Se a pressão necessária estiver fora dessa faixa ou a conexão não corresponder, procure uma configuração que atenda a esses requisitos.

Que cuidados devo ter na instalação mecânica?

Confirme a conexão G 1 Aseptoflex Vario e a vedação aplicável, instale conforme o desenho do fabricante e não exceda o torque máximo especificado de 35 Nm. Despressurize o sistema antes de intervir na conexão.

Como escolher entre a saída de comutação, 4...20 mA e IO-Link?

A escolha depende da entrada e da arquitetura do controlador: use a saída de comutação para uma entrada digital compatível, 4...20 mA para uma entrada analógica adequada ou IO-Link para um mestre compatível. Verifique pinagem e configuração no datasheet antes de conectar.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação do sensor; a revisão informada é 1.1. (Ref.: revisão IO-Link 1.1)

Aseptoflex Vario

Sistema de conexão de processo especificado para a rosca externa G 1 do sensor. (Ref.: conexão de processo G 1 Aseptoflex Vario)

PNP/NPN

Tipos de função elétrica indicados para a saída de comutação; a ligação deve corresponder à entrada do controlador. (Ref.: função elétrica PNP/NPN)

IP 67 e IP 69

Graus de proteção declarados para o produto conforme DIN EN 60529. (Ref.: grau de proteção IP 67, IP 69)

4...20 mA

Sinal de saída analógica do sensor, informado como invertível e com escala ajustável. (Ref.: corrente da saída analógica 4...20 mA)
