PG1415 IFM - Sensor de Pressão ifm Industrial -1 a 6 bar IO-Link
IFM
PG1415

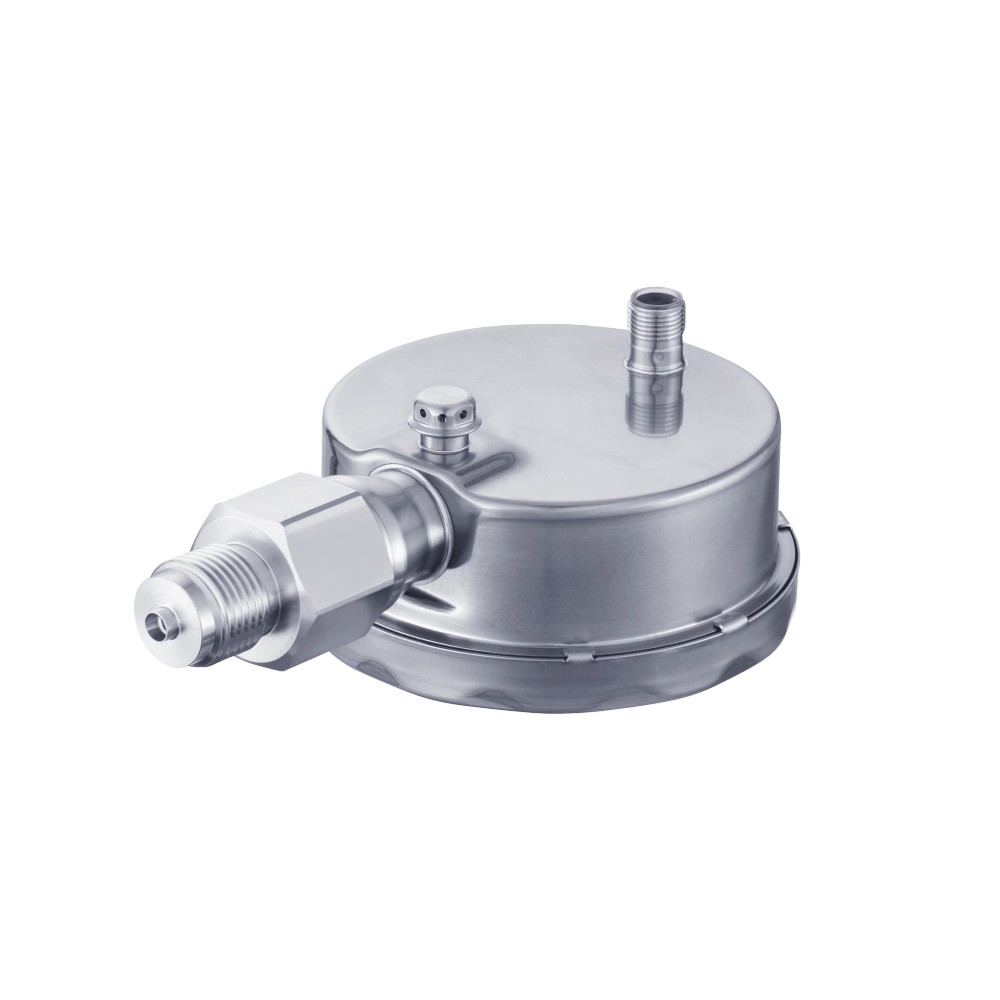

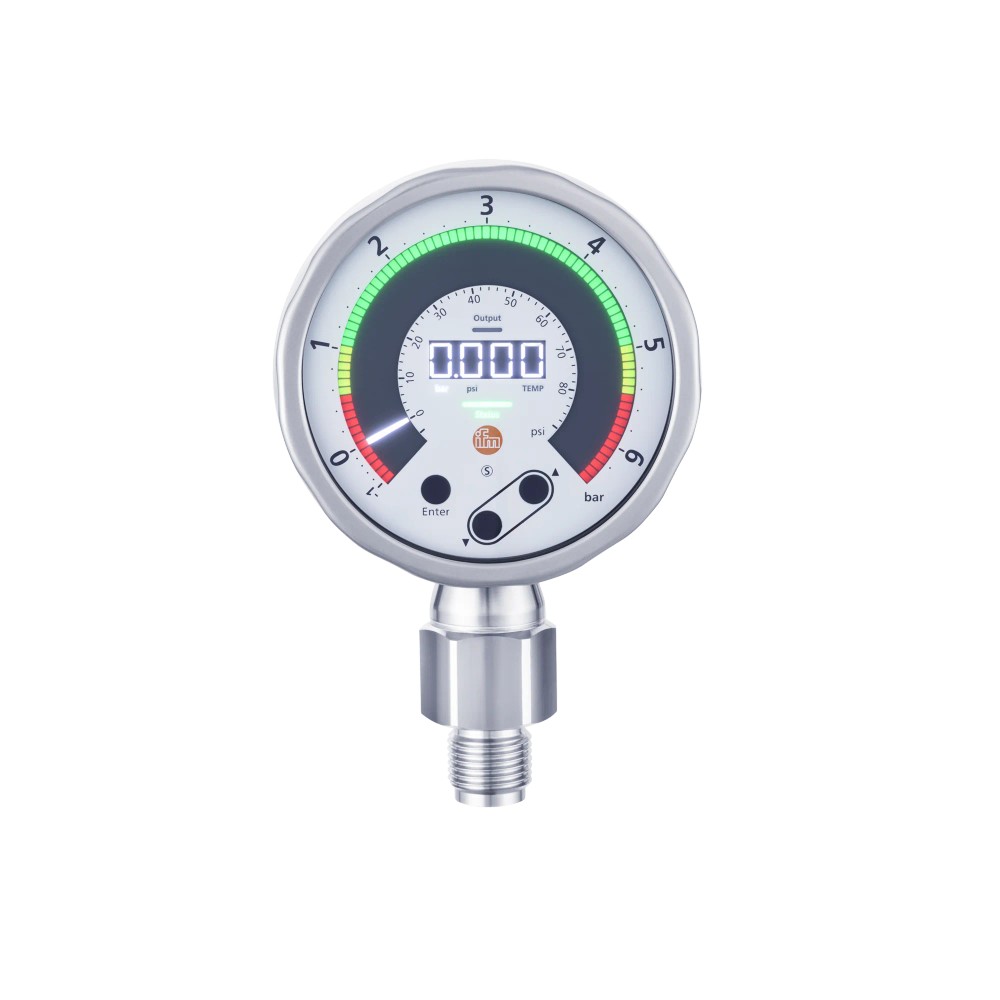

Sensor de pressão industrial IFM PG1415 com display analógico, IO-Link e alta precisão. Ideal para fluidos líquidos e gasosos com proteção IP67/IP69.
PG1415 IFM - Sensor de Pressão ifm Industrial -1 a 6 bar IO-Link
Imagem meramente ilustrativa
PG1415 IFM - Sensor de Pressão ifm Industrial -1 a 6 bar IO-Link
Imagem meramente ilustrativa
PG1415 IFM - Sensor de Pressão ifm Industrial -1 a 6 bar IO-Link
Imagem meramente ilustrativa

R$ 5.519,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • PG1415
  • 4021179345231
  • 90262090
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de pressão...mais
Saiba mais sobre: "PG1415 IFM - Sensor de Pressão ifm Industrial -1 a 6 bar IO-Link"

Destaques do Produto

Faixa de pressão
-1...6 bar
Conexão de processo
G 1/2 rosca externa
Sinal analógico
4...20 mA, invertível e com escala ajustável
Comunicação
IO-Link, revisão 1.1
Alimentação
18...30 V DC
Conector elétrico
M12, 4 pinos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão ifm PG1415, faixa de -1 a 6 bar, display analógico e IO-Link

O PG1415 é um sensor eletrônico de pressão para monitorar pressão relativa e vácuo em fluidos líquidos e gasosos. Mede de -1 a 6 bar e combina display analógico, saída de comutação, saída analógica de 4...20 mA e comunicação IO-Link. Sua conexão de processo é G 1/2 rosca externa, e a conexão elétrica é M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição -1...6 bar; -14,5...87 psi
Tipo de pressão Pressão relativa e vácuo
Conexão de processo G 1/2 rosca externa, DIN EN 837-1
Saídas e comunicação Sinal de comutação, sinal analógico 4...20 mA e IO-Link
Alimentação 18...30 V DC
Conexão elétrica M12, 4 pinos
Temperatura do fluido -25...80 °C
Proteção do invólucro IP 67 e IP 69, conforme DIN EN 60529
Materiais em contato com o fluido Célula de medição em Al2O3 (cerâmica), conexão em aço inoxidável 316L e vedação FKM
Dimensões e peso 160 x 100 x 57 mm; 702,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Monitoramento de pressão relativa ou vácuo em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de -1...6 bar.
  • Instalações que disponham de conexão de processo G 1/2 rosca externa e alimentação de 18...30 V DC.
  • Sistemas que possam utilizar saída de comutação, sinal analógico de 4...20 mA ou comunicação IO-Link.

⚠ Considere outro se precisa de:

  • Não selecionar para pontos de pressão fora da faixa de medição de -1...6 bar.
  • Não selecionar quando a conexão de processo exigida não for G 1/2 rosca externa, sem confirmar a possibilidade de adaptação mecânica.
  • Não aplicar em condições de temperatura do fluido fora de -25...80 °C ou sem verificar a compatibilidade química dos materiais molhados com o fluido.

APLICAÇÕES E USO

  • Aplicação indicada na ficha: monitoramento industrial de pressão em fluidos líquidos e gasosos, considerando a faixa de -1...6 bar e temperatura do fluido de -25...80 °C.
  • Possibilidade de uso: transmissão de medição por 4...20 mA ou integração por IO-Link, desde que o controlador e a instalação elétrica sejam compatíveis com os dados de interface do sensor.
  • Para fluidos específicos, validar a compatibilidade química com a célula de medição de cerâmica, a conexão de aço inoxidável 316L e a vedação FKM; a ficha não identifica fluidos compatíveis individualmente. Não exceder os limites de pressão e temperatura especificados.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão ifm PG1415, faixa de -1 a 6 bar, display analógico e IO-Link, verifique estes pontos:

Escolha o PG1415 quando
A faixa necessária estiver entre -1 e 6 bar, incluindo pressão relativa e vácuo, e a instalação aceitar rosca externa G 1/2. A ficha também especifica alimentação de 18...30 V DC e opções de saída de comutação, 4...20 mA e IO-Link.
Verifique outra especificação antes de selecionar
Procure outro modelo ou confirme com o fabricante se a pressão requerida ultrapassar a faixa de medição, se a temperatura do fluido sair de -25...80 °C ou se o processo exigir uma conexão diferente. A compatibilidade química deve ser validada para cada fluido e condição de operação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo PG1415 Identificação do sensor de pressão.
Tipo de produto Sensor de pressão eletrônico com exibição analógica Descrição do tipo e da forma de indicação informada.
Aplicação e meios Aplicações industriais; fluidos líquidos e gasosos Aplicação indicada no contexto do produto.
Tipo de pressão Pressão relativa; vácuo Tipos de pressão informados pelo fabricante.
Faixa de medição e pressão
Faixa de medição -1...6 bar; -14,5...87 psi Faixa nominal de medição.
Resistência à pressão 30 bar / 435 psi Valor informado na ficha; não confundir com a faixa de medição.
Pressão mínima de ruptura 100 bar / 1450 psi Valor de pressão de ruptura indicado na ficha; não representa pressão de operação.
Resistência contra vácuo -1000 mbar / 14,5 psi Limite de resistência a vácuo informado.
Proteção contra sobrecarga Sim Recurso indicado na ficha; observar os limites de pressão especificados.
Alimentação e dados elétricos
Tensão de operação 18...30 V DC Faixa de alimentação especificada.
Consumo de corrente 25...260 mA Faixa informada na ficha.
Classe de proteção elétrica III Classe de proteção indicada pelo fabricante.
Resistência de isolamento mínima 100 MΩ (500 V DC) Valor de resistência de isolamento e condição de ensaio especificados.
Proteção contra inversão de polaridade Sim Proteção declarada na ficha.
Proteção contra curto-circuitos Sim, por impulso Tipo de proteção indicado para a saída.
Watchdog integrado Sim Recurso eletrônico indicado na ficha.
Saídas e pontos de ajuste
Quantidade de saídas digitais 1 Quantidade especificada.
Quantidade de saídas analógicas 1 Quantidade especificada.
Sinais disponíveis Sinal de comutação; sinal analógico; IO-Link Tipos de sinal declarados para o produto.
Saída analógica de corrente 4...20 mA, invertível e com escala ajustável Saída analógica configurável indicada.
Ponto inicial do sinal analógico -1...4,8 bar / -14,5...69,6 psi Faixa de ajuste do ponto inicial especificada.
Ponto final do sinal analógico 0,2...6 bar / 2,9...87 psi Faixa de ajuste do ponto final especificada.
Saída de comutação Abertura/fechamento, parametrizável Função indicada nos dados do produto.
Função elétrica PNP/NPN Configuração elétrica declarada; consultar esquema do fabricante para ligação.
Ponto de comutação SP -1...6 bar / -14,5...87 psi Faixa do ponto de comutação especificada.
Carga máxima 500 Ω Carga máxima indicada para a saída; verificar as condições de ligação.
Corrente máxima constante da saída de comutação DC 100 mA Limite de corrente especificado para a saída de comutação.
Queda de tensão máxima da saída de comutação DC 2 V Valor máximo indicado para a saída de comutação.
Frequência de comutação DC 125 Hz Frequência de comutação especificada.
Precisão e desempenho
Repetibilidade < ±0,1 % da duração Informada para variações de temperatura < 10 K e turn down 1:1.
Precisão do ponto de ajuste < ±0,5 % da duração Conforme DIN EN IEC 62828-1, turn down 1:1.
Retardo de prontidão < 0,5 s Tempo informado até prontidão.
Comunicação e interface
Interface de comunicação IO-Link Interface digital declarada.
Revisão IO-Link 1.1 Revisão indicada na ficha.
Tipo de transferência COM3 (230,4 kBaud) Modo e velocidade de transferência especificados.
Padrão SDCI IEC 61131-9 Norma indicada para a comunicação.
DeviceID 1875 Identificador do dispositivo informado.
Condições ambientais e robustez
Temperatura de operação -25...80 °C Faixa geral informada nos dados básicos; a ficha especifica -25...80 °C para o fluido e -25...70 °C para ambiente.
Temperatura ambiente -25...70 °C Limite de temperatura ambiente especificado.
Temperatura do fluido -25...80 °C Faixa especificada para o fluido.
Temperatura de armazenamento -40...100 °C Faixa de armazenamento indicada.
Grau de proteção IP 67; IP 69, conforme DIN EN 60529 Graus declarados conforme a norma indicada; condições de instalação devem ser respeitadas.
Resistência a choques DIN EN 60068-2-27: 50 g (11 ms) Ensaio de choque informado.
Resistência a vibrações DIN EN 60068-2-6: 10 g (10...2000 Hz) Ensaio de vibração informado.
Ciclos de pressão mínimos 100 milhões Valor declarado na ficha.
MTTF 115 anos Valor indicado nos dados do produto; não representa vida útil garantida.
Dados mecânicos e conexões
Conexão de processo G 1/2 rosca externa, DIN EN 837-1 Especificação da interface mecânica de processo.
Conexão elétrica 1 x M12, codificação A; 4 contatos dourados Tipo de conector e contatos indicados.

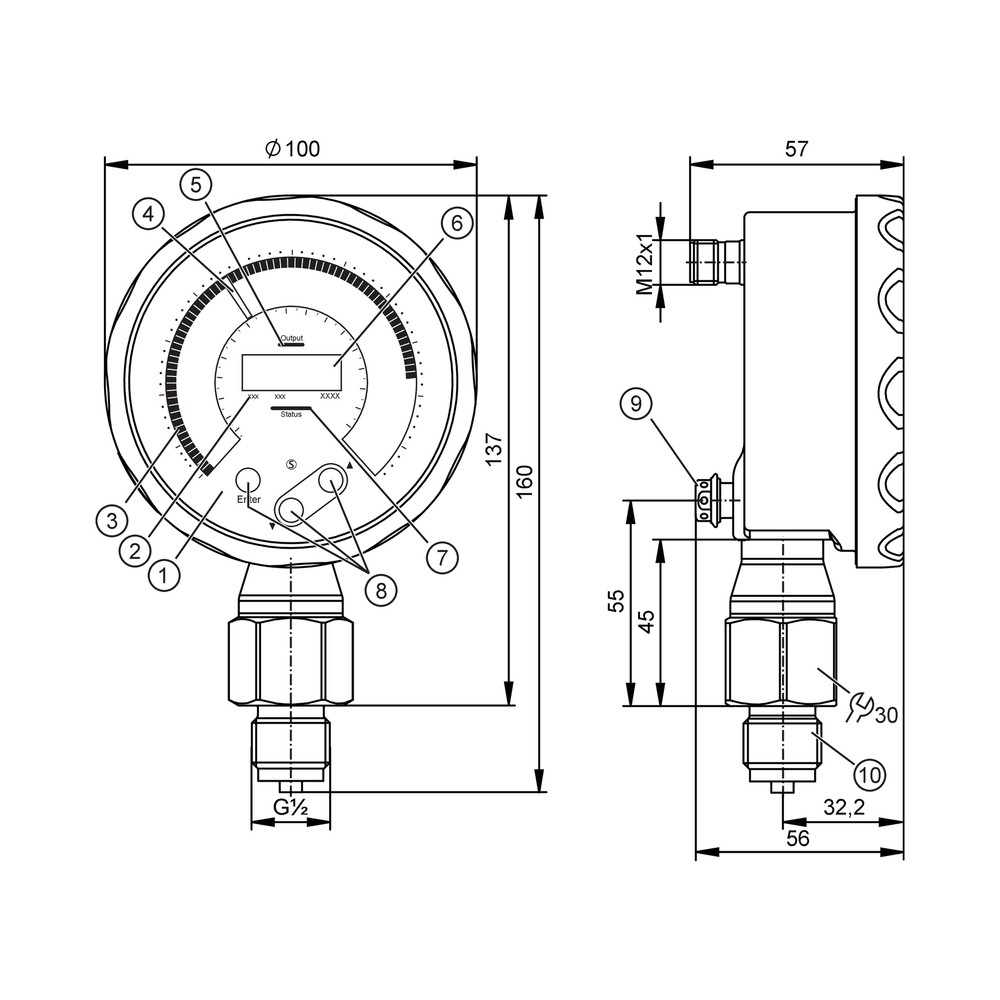

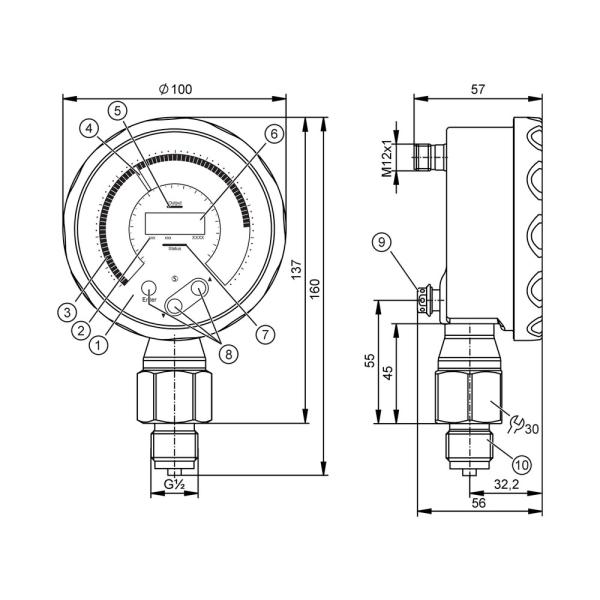

Dimensões 160 x 100 x 57 mm Dimensões informadas no catálogo.
Peso 702,4 g Peso informado no dataset do produto.
Materiais do invólucro Aço inoxidável 1.4404/316L; conector M12 em PPSU; vedação FKM; elemento de compensação de pressão em PTFE; visor de vidro de segurança laminado de 4 mm Materiais e construção declarados para o conjunto.
Materiais em contato com o fluido Célula de medição em Al2O3 (cerâmica); conexão de processo em aço inoxidável 1.4404/316L; vedação FKM Materiais molhados especificados; verificar compatibilidade química com o fluido.
Display e elementos de operação
Tipo de exibição Analógica Tipo de exibição indicado nos atributos do anúncio.
Elementos de indicação Display analógico, gráfico de barras LED e display digital de 4 dígitos Elementos descritos no catálogo do produto.
Conformidade e outros dados
Certificação UL Número de aprovação UL J060; número do arquivo UL E174189 Identificadores UL informados na ficha.
NCM 9026.20.90 Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM3 (230,4 kBaud); SDCI conforme IEC 61131-9.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação de 18...30 V DC; função elétrica PNP/NPN. Verifique a atribuição de pinos no datasheet antes de energizar. A ficha informa saída de comutação e saída analógica; não especifica compatibilidade com um modelo particular de CLP ou mestre IO-Link.
Processo G 1/2 rosca externa conforme DIN EN 837-1. A conexão mecânica não confirma, por si só, compatibilidade elétrica ou química com o sistema.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Sistema com entrada analógica de corrente 4...20 mA e alimentação dentro de 18...30 V DC ✓ O sensor possui saída analógica de corrente 4...20 mA e a faixa de alimentação especificada é 18...30 V DC. Confirmar carga máxima de 500 Ω e configuração da escala.
Rede com mestre IO-Link compatível com revisão 1.1 e COM3 ✓ A ficha informa IO-Link revisão 1.1 e tipo de transferência COM3 (230,4 kBaud). A compatibilidade com o mestre específico deve ser confirmada.
Tubulação com conexão de processo G 1/2 rosca externa ✓ A conexão indicada é G 1/2 rosca externa, especificada conforme DIN EN 837-1. Verificar vedação e requisitos de montagem da instalação.
Ponto de medição que exige pressão fora de -1...6 bar ✗ A faixa de medição especificada para o PG1415 é -1...6 bar.
Processo com temperatura do fluido abaixo de -25 °C ou acima de 80 °C ✗ A temperatura do fluido especificada é de -25...80 °C.
Aplicação cuja conexão elétrica necessária não seja M12 de 4 pinos ✗ O produto especifica conector M12, codificação A, com 4 pinos; não há outra conexão elétrica indicada na ficha.

INSTALAÇÃO

Como instalar o Sensor de Pressão ifm PG1415, faixa de -1 a 6 bar, display analógico e IO-Link

  1. Confirme que a faixa de pressão, a temperatura do fluido e a temperatura ambiente estão dentro dos limites especificados para o sensor.
  2. Verifique se a conexão do processo é compatível com G 1/2 rosca externa conforme DIN EN 837-1 e se os materiais molhados são adequados ao fluido.
  3. Instale o sensor na conexão de processo aplicando os procedimentos de montagem e vedação definidos para a instalação; consulte o datasheet para os detalhes aplicáveis.
  4. Conecte o conector M12 de 4 pinos à alimentação de 18...30 V DC e ao sistema de controle, seguindo a atribuição de pinos do fabricante.
  5. Selecione e configure a interface necessária — saída de comutação, 4...20 mA ou IO-Link — verificando a carga da saída analógica e os parâmetros de escala quando aplicável.
  6. Após a instalação, confirme a indicação, a leitura no controlador e a ausência de vazamentos ou falhas de comunicação antes de colocar o processo em operação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
O controlador não recebe sinal de pressão. Alimentação fora da faixa especificada, ligação incorreta no conector M12 ou configuração incompatível da entrada do controlador. Meça a alimentação no conector e confirme 18...30 V DC; confira a atribuição de pinos no datasheet e a configuração da entrada.
A leitura de 4...20 mA fica fora da escala esperada. Pontos inicial e final configurados de forma diferente da escala do controlador, ou carga do circuito acima do limite especificado. Leia a configuração dos pontos inicial e final e verifique se a carga total não excede 500 Ω.
Não há comunicação IO-Link com o mestre. Configuração de interface, revisão, modo de transferência ou conexão elétrica incompatível. Confirme suporte do mestre a IO-Link revisão 1.1 e COM3 (230,4 kBaud), além da alimentação e ligação conforme o datasheet.
A leitura apresenta desvio ou não corresponde à pressão do processo. Faixa de pressão aplicada fora da faixa de medição, conexão inadequada ou incompatibilidade entre o fluido e os materiais em contato. Compare a pressão e a temperatura do processo com os limites especificados, verifique a conexão G 1/2 e valide a compatibilidade do fluido com cerâmica, aço inoxidável 316L e FKM.

PERGUNTAS FREQUENTES

O que é o PG1415 e para que tipo de processo serve?
É um sensor eletrônico para medir pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos. A ficha especifica faixa de -1...6 bar.
O PG1415 funciona com IO-Link e saída analógica?
Sim. Possui IO-Link revisão 1.1 e saída analógica de corrente 4...20 mA, além de saída de comutação.
O que acompanha o produto?
A ficha fornecida não informa acessórios inclusos; portanto, não é possível confirmar itens adicionais na embalagem. O sensor tem conexão de processo G 1/2 e conector elétrico M12 de 4 pinos.
Posso usar este sensor para medir pressões acima de 6 bar?
Não como faixa de medição: a faixa especificada termina em 6 bar. Os valores de resistência à pressão e de pressão de ruptura não ampliam a faixa de medição.
Ele serve para um processo com temperatura do fluido acima de 80 °C?
Não, a temperatura do fluido especificada vai até 80 °C. Para uma condição acima desse limite, selecione um modelo cuja faixa de temperatura cubra o processo.
O sensor não mostra leitura; o que devo verificar antes de substituí-lo?
Verifique primeiro a alimentação de 18...30 V DC, a conexão M12 e a ligação da entrada do controlador. Consulte o datasheet para confirmar a atribuição dos pinos.
A saída 4...20 mA está indicando um valor incorreto; pode ser configuração?
Sim, a escala da saída é ajustável e invertível. Confira os pontos inicial e final configurados e se a carga do circuito está dentro do limite de 500 Ω.
Quando escolher o PG1415 em vez de um sensor sem IO-Link?
Escolha o PG1415 quando precisar combinar medição de -1...6 bar com saída 4...20 mA, saída de comutação e comunicação IO-Link. Confirme que a conexão G 1/2 e a alimentação de 18...30 V DC atendem à instalação.
Como faço a ligação elétrica do PG1415?
A ligação é feita pelo conector M12 de 4 pinos, codificação A, com alimentação de 18...30 V DC. Use a atribuição de pinos do datasheet e não deduza os pinos apenas pelo número de contatos.
Preciso de um cabo ou adaptador específico, e ele vem incluído?
A ficha não informa cabo ou adaptador incluso. Confirme que o acessório escolhido é compatível com o conector M12 de 4 pinos, codificação A.

GLOSSÁRIO TÉCNICO

IO-Link
Interface de comunicação digital indicada para comunicação entre o sensor e um mestre compatível. (Ref.: revisão 1.1; IEC 61131-9)
COM3
Tipo de transferência IO-Link especificado para o dispositivo. (Ref.: 230,4 kBaud)
4...20 mA
Sinal analógico de corrente usado para transmitir a medição; neste sensor, é invertível e possui escala ajustável. (Ref.: saída analógica 4...20 mA)
PNP/NPN
Tipos de função elétrica associados à saída de comutação, conforme configuração da entrada do sistema. (Ref.: função elétrica PNP/NPN)
IP 67 e IP 69
Graus de proteção do invólucro declarados conforme a norma indicada na ficha. (Ref.: DIN EN 60529)
