Sensor de Pressão IFM PG1414 - IO-Link e Display

Pré-visualizar: PG1414 IFM - Sensor de Pressão ifm Monitoramento Industrial -1 a 16 bar IO-Link

PG1414 IFM - Sensor de Pressão ifm Monitoramento Industrial -1 a 16 bar IO-Link

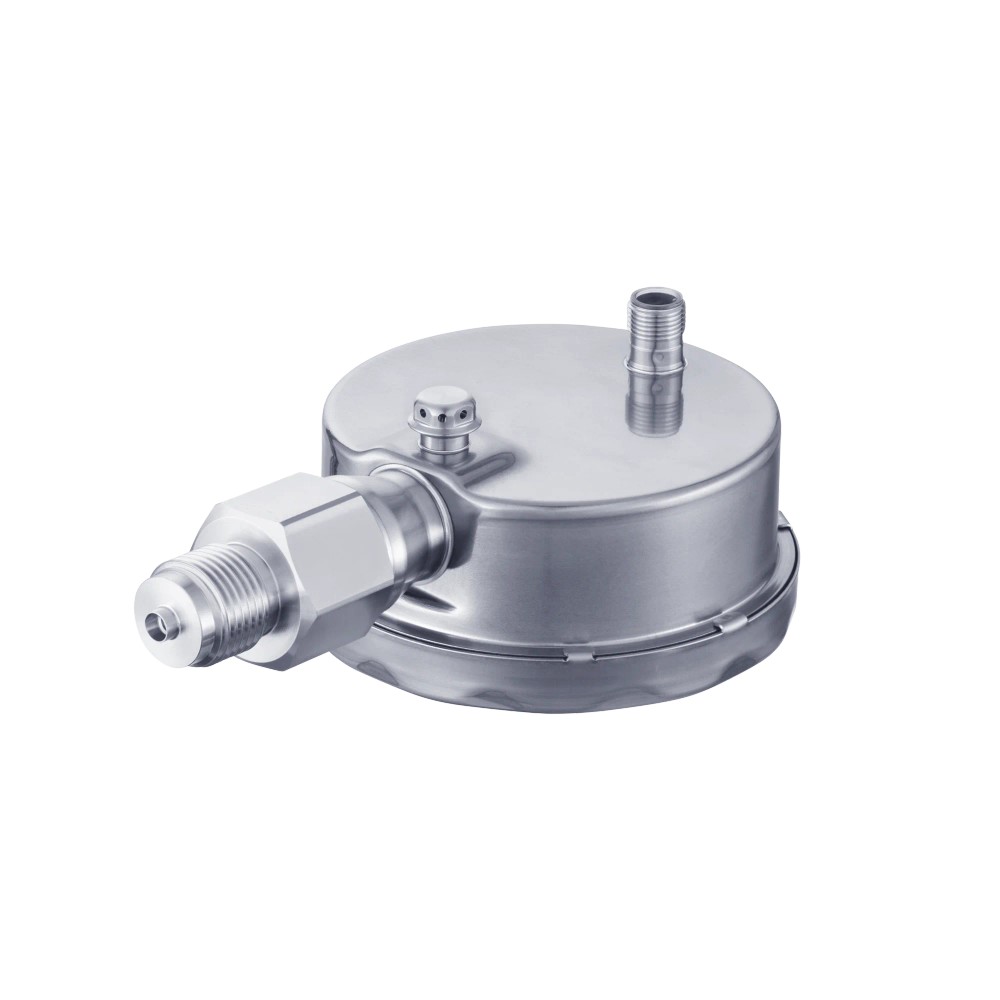

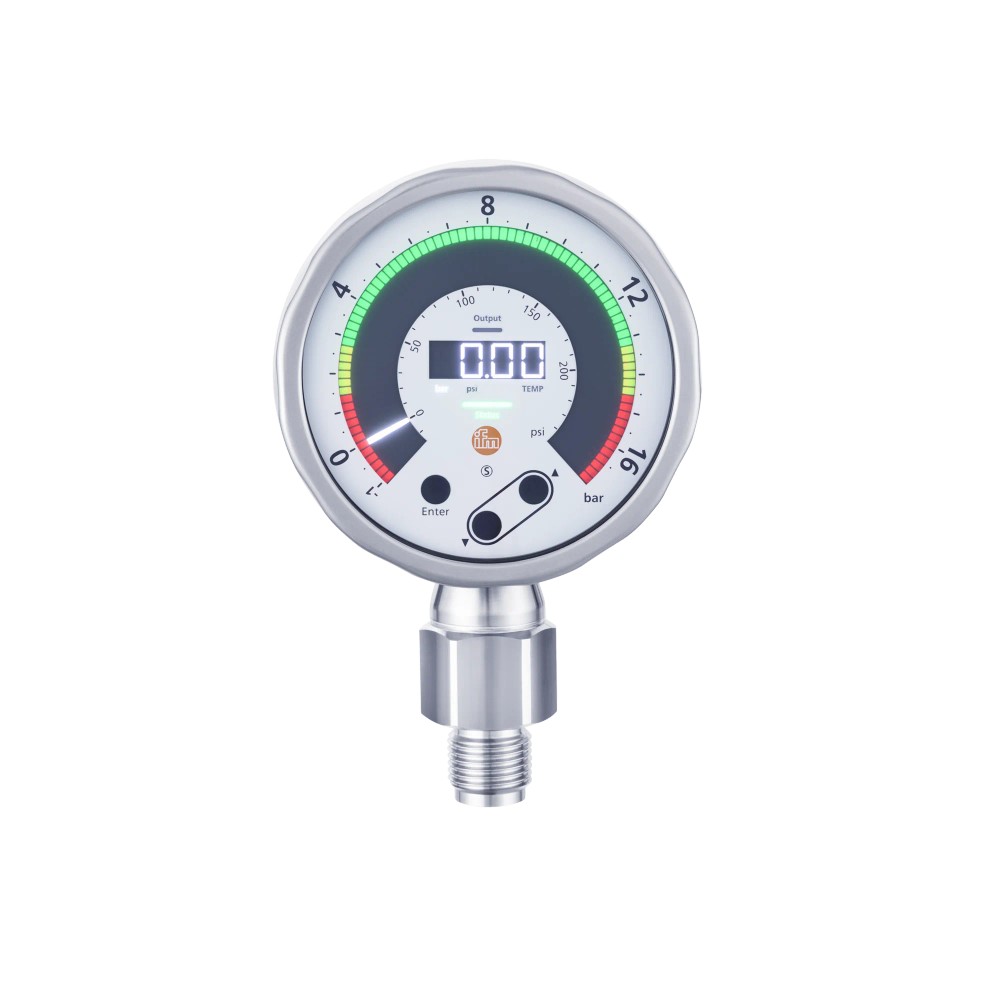

Imagem meramente ilustrativa

R$ 5.519,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG1414
EAN: 4021179345156
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PG1414 IFM - Sensor de Pressão ifm Monitoramento Industrial -1 a 16 bar IO-Link"

Destaques do Produto

Faixa de pressão

-1...16 bar

Processo

G 1/2 rosca externa

Sinal analógico

4...20 mA, invertível e de escala ajustável

Comunicação

IO-Link 1.1, COM3

Alimentação

18...30 V DC

Ambiente do fluido

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico ifm PG1414, faixa de -1 a 16 bar, display analógico e IO-Link

O ifm PG1414 é um sensor eletrônico para monitorar pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos. Mede de -1 a 16 bar e combina display analógico com saída de comutação, sinal analógico de 4...20 mA e comunicação IO-Link. Possui conexão de processo G 1/2 externa e proteção IP 67/IP 69.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1...16 bar (-14,5...232,1 psi)
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1/2 rosca externa, DIN EN 837-1
Sinais de saída	Comutação, analógico 4...20 mA e IO-Link
Alimentação	18...30 V DC
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Temperatura do fluido	-25...80 °C
Grau de proteção	IP 67; IP 69 conforme DIN EN 60529
Material da conexão de processo	Aço inoxidável 1.4404 (316L)
Display	Analógico; unidade configurável em bar ou psi

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de -1...16 bar e temperatura do fluido de -25...80 °C.
Instalações que requerem leitura local no display e/ou sinais de comutação, 4...20 mA ou IO-Link.
Montagem em conexão de processo G 1/2 rosca externa compatível.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de processo exceder a faixa de medição de -1...16 bar; a resistência à pressão indicada é 75 bar e não amplia a faixa de medição.
Não utilizar em processo cuja temperatura do fluido esteja fora de -25...80 °C.
Não assumir compatibilidade mecânica com conexões diferentes de G 1/2 externa sem adaptador ou validação do projeto.

APLICAÇÕES E USO

Uso declarado pelo fabricante: aplicações industriais com fluidos líquidos ou gasosos. A pressão medida deve permanecer em -1...16 bar; a temperatura do fluido, em -25...80 °C.
Possibilidade de integração em sistemas com leitura local e entrada analógica de corrente 4...20 mA, desde que a alimentação, carga e conexão elétrica atendam às especificações do datasheet.
Possibilidade de integração IO-Link com master port classe A e compatibilidade com IO-Link 1.1/COM3; validar configuração do controlador e parâmetros do processo antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico ifm PG1414, faixa de -1 a 16 bar, display analógico e IO-Link, verifique estes pontos:

Escolha o PG1414 quando

A faixa necessária estiver entre -1 e 16 bar, a conexão do processo for G 1/2 externa e forem necessários display local, saída 4...20 mA, comutação ou IO-Link.

Avalie outra faixa ou configuração quando

O processo exigir pressão fora de -1...16 bar, temperatura do fluido fora de -25...80 °C ou conexão de processo diferente. Confirme o modelo alternativo e a interface elétrica no respectivo datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de pressão eletrônico com exibição analógica	Identificação do produto.
Marca e modelo	ifm PG1414	Identificação comercial e referência para seleção.
SKU / part number	PG1414	Código de identificação do produto.
GTIN	4021179345156	Identificador global do item.
Aplicação declarada	Aplicações industriais; fluidos líquidos e gasosos	Aplicação indicada na ficha do produto.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão monitorados.

Faixa de medição e pressão
Alcance de medição	-1...16 bar (-14,5...232,1 psi)	Faixa nominal de medição.
Resistência à pressão	75 bar (1087 psi)	Limite de resistência informado; não substitui a faixa de medição.
Pressão mínima de ruptura	250 bar (3625 psi)	Valor mínimo de pressão de ruptura declarado.
Resistência contra vácuo	-1000 mbar (14,5 psi)	Limite de resistência a vácuo informado.
Ponto de comutação SP	-1...16 bar (-14,5...232,1 psi)	Faixa configurável informada para o ponto de comutação.
Ponto inicial do sinal analógico	-1...12,8 bar (-14,5...185,6 psi)	Intervalo informado para ajuste do início do sinal analógico.
Ponto final do sinal analógico	2,2...16 bar (31,9...232,1 psi)	Intervalo informado para ajuste do final do sinal analógico.
Resolução IO-Link de pressão	0,0005 bar	Resolução de pressão indicada para IO-Link.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	25...260 mA	Intervalo de consumo declarado.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo e condição de ensaio informados.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
Proteção contra curto-circuitos	Sim, por impulso	Proteção declarada para curto-circuito.
Proteção contra sobrecarga	Sim	Proteção declarada.

Saídas e sinais
Sinais disponíveis	Sinal de comutação; sinal analógico; IO-Link	Tipos de saída e comunicação declarados.
Corrente da saída analógica	4...20 mA, invertível e de escala ajustável	Sinal configurável da saída analógica.
Quantidade de saídas analógicas	1	Quantidade declarada.
Quantidade de saídas digitais	1	Quantidade declarada.
Saídas totais	2	Total informado na ficha.
Função elétrica	PNP/NPN	Configuração indicada para a saída de comutação.
Função da saída de comutação	Abertura/fechamento, parametrizável	Comportamento configurável da saída.
Frequência de comutação DC	125 Hz	Frequência especificada para comutação em corrente contínua.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente contínua da saída de comutação.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado.
Carga máxima	500 Ω	Carga máxima indicada para a saída.

Precisão e desvios
Repetibilidade	< ±0,1% de duração	Condição declarada: variações de temperatura <10 K e turn down 1:1.
Desvio de histerese	< ±0,25% de duração	Condição declarada: turn down 1:1, -25...80 °C.
Desvio de características	< ±0,5% de duração	Referência DIN IEC EN 62828-1; inclui erro do ponto zero e de torque, não linearidade e histerese; turn down 1:1.
Precisão do ponto de ajuste	< ±0,5% de duração	Referência DIN EN IEC 62828-1; turn down 1:1.
Estabilidade ao longo do tempo	< ±0,1% de duração por ano	Condição declarada: turn down 1:1.
Coeficiente de temperatura da amplitude	< ±0,25% de duração / 10 K	Intervalo de referência: 0...70 °C.
Coeficiente de temperatura do ponto zero	< ±0,25% de duração / 10 K	Intervalo de referência: 0...70 °C.

Tempos de resposta e amortecimento
Retardo de prontidão	<0,5 s	Tempo até a prontidão informado.
Tempo de resposta de passo da saída analógica	7 ms	Tempo especificado para a saída analógica.
Tempo mínimo de resposta da saída de comutação dAP	3 ms	Tempo mínimo indicado para a saída de comutação.
Tempo mínimo do ciclo do processo	1,3 ms	Ciclo mínimo informado para o processo.
Amortecimento da saída analógica dAA	0...99,99 s	Faixa de ajuste disponível.
Amortecimento do valor de processo dAP	0...99,99 s	Faixa de ajuste disponível.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão suportada.
Tipo de transferência IO-Link	COM3 (230,4 kBaud)	Taxa e modo de comunicação declarados.
Padrão SDCI	IEC 61131-9	Norma declarada para a interface.
Perfil IO-Link	Smart Sensor - SSP 4.2.1 Measuring and Switching Sensor, high resolution, 1 channel	Perfil indicado na ficha.
Classe de master port exigida	A	Requisito do master port IO-Link.
Modo SIO	Sim	Modo de operação declarado.
Watchdog integrado	Sim	Recurso declarado na ficha.

Condições ambientais e proteção
Temperatura de operação	-25...80 °C	Faixa informada para operação.
Temperatura do fluido	-25...80 °C	Faixa térmica declarada para o fluido.
Temperatura ambiente	-25...70 °C	Limite de temperatura ambiente informado.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67; IP 69 conforme DIN EN 60529	Graus de proteção declarados conforme a norma indicada.
Resistência a choques	DIN EN 60068-2-27 (50 g, 11 ms)	Ensaio e condição declarados.
Resistência a vibrações	DIN EN 60068-2-6 (10 g, 10...2000 Hz)	Ensaio e faixa declarados.
Norma EMC	DIN EN 61326-1	Norma de compatibilidade eletromagnética indicada.
Ciclos de pressão mínimos	100 milhões	Número mínimo declarado na ficha.
Elemento de estrangulamento	Não disponível para instalação posterior	Informação declarada para a configuração do produto.

Dados mecânicos e materiais
Conexão de processo	G 1/2 rosca externa DIN EN 837-1	Interface mecânica de processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Interface elétrica declarada.
Materiais em contato com o fluido	Célula de medição: Al2O3 (cerâmica); conexão de processo: 1.4404 (aço inoxidável/316L); vedação: FKM	Materiais declarados para as partes em contato com o fluido.
Materiais do invólucro e componentes	Invólucro: 1.4404 (aço inoxidável/316L); conector M12: PPSU; vedação: FKM; elemento de compensação de pressão: PTFE; visor: vidro de segurança laminado de 4 mm	Materiais informados para os componentes.
Dimensões	160 x 100 x 57 mm	Dimensões informadas na ficha.
Peso	702,2 g	Massa declarada no catálogo.
Característica dos contatos	Contatos banhados a ouro	Característica declarada do conector.
Conexão conforme norma	DIN EN 837-1	Referência normativa da conexão de processo.

Display e operação
Tipo de exibição	Analógica, com display alfanumérico digital de 4 dígitos, ponteiro LED e gráfico de barras LED multicolor	Elementos de indicação descritos no catálogo.
Unidade do display	bar; psi	Unidades disponíveis indicadas.
Rotação do display	320°	Possibilidade de rotação declarada.
Elementos operacionais	3 botões de comando ópticos	Controles locais informados.

Certificações e dados complementares
Certificado UL	Número de aprovação UL J060; número do arquivo UL E174189	Referências UL indicadas na ficha.
MTTF	115 anos	Valor informado no catálogo; não equivale a período de garantia.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, COM3 (230,4 kBaud); padrão SDCI IEC 61131-9; perfil Smart Sensor - SSP 4.2.1 Measuring and Switching Sensor, high resolution, 1 channel.

• Modo SIO: sim. Saída de comutação PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados; alimentação de 18...30 V DC. Classe de master port IO-Link exigida: A. A ficha não informa a pinagem; consultar datasheet antes de realizar a ligação.

Processo G 1/2 rosca externa conforme DIN EN 837-1. A compatibilidade mecânica deve ser confirmada com a conexão correspondente da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com conexão de processo G 1/2 externa, pressão entre -1 e 16 bar e fluido entre -25 e 80 °C.	✓	Condições dentro da conexão e dos limites declarados para o sensor.
Controlador ou mestre IO-Link compatível com IO-Link 1.1, COM3 e master port classe A.	✓	Esses requisitos são os indicados para a comunicação IO-Link do produto.
Entrada analógica preparada para sinal de corrente 4...20 mA e carga máxima de 500 Ω.	✓	A saída analógica é 4...20 mA e a carga máxima especificada é 500 Ω.
Processo acima de 16 bar ou com fluido acima de 80 °C.	✗	A condição excede a faixa de medição ou o limite de temperatura do fluido informado.
Instalação com alimentação fora de 18...30 V DC.	✗	A tensão está fora da faixa de operação especificada.
Montagem em conexão diferente de G 1/2 externa, sem adaptador validado.	✗	A conexão de processo declarada é G 1/2 externa; compatibilidade com outra rosca não está estabelecida na ficha.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico ifm PG1414, faixa de -1 a 16 bar, display analógico e IO-Link

Confirme que a faixa de pressão, a temperatura do fluido e as condições do processo estão dentro dos limites informados no datasheet.
Verifique se a conexão do equipamento é compatível com a rosca de processo G 1/2 externa; não force a montagem em conexão diferente.
Instale o sensor na conexão de processo compatível, seguindo as instruções do fabricante e os procedimentos de vedação aplicáveis à instalação.
Conecte o M12 de codificação A a uma alimentação de 18...30 V DC e confira a compatibilidade da entrada elétrica com o sinal escolhido.
Para IO-Link, use master port classe A compatível com IO-Link 1.1/COM3; para a saída analógica, respeite o sinal 4...20 mA e a carga máxima especificada.
Após energizar, confira a leitura no display e valide os parâmetros de saída e de comutação antes de liberar o processo.

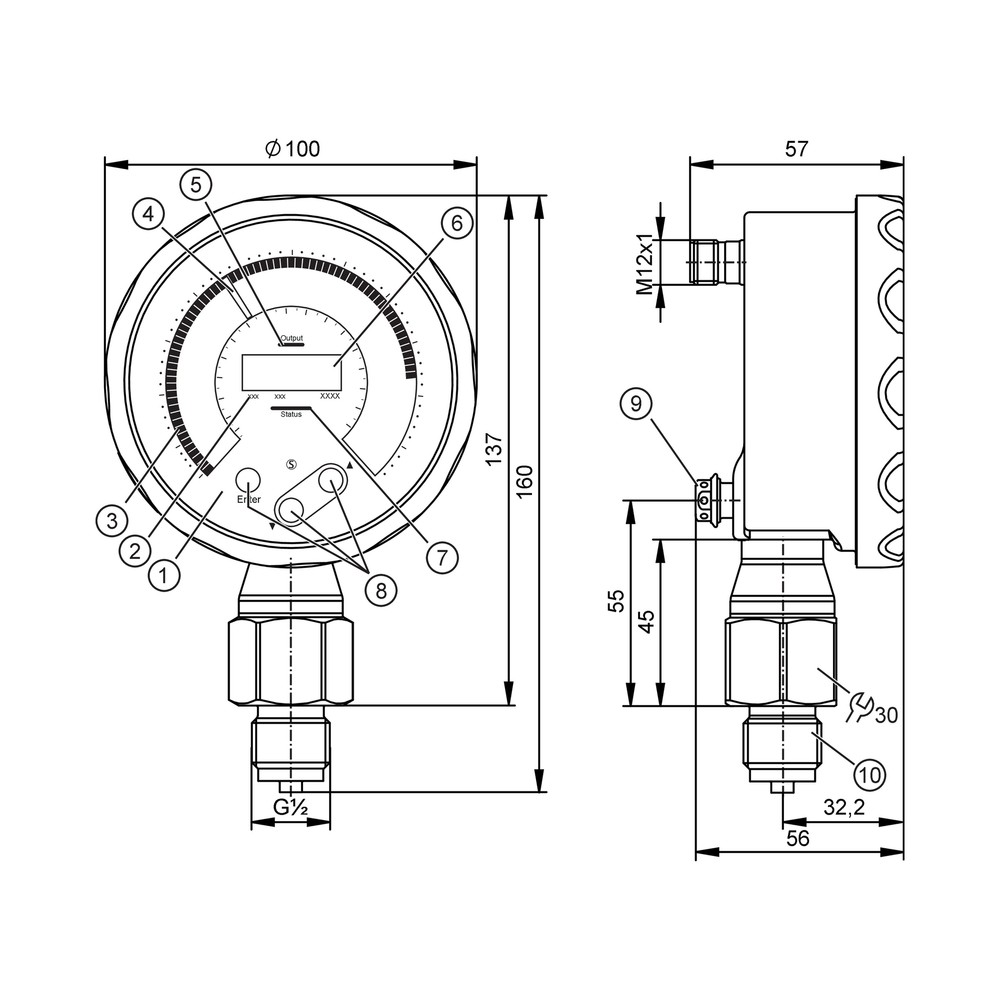

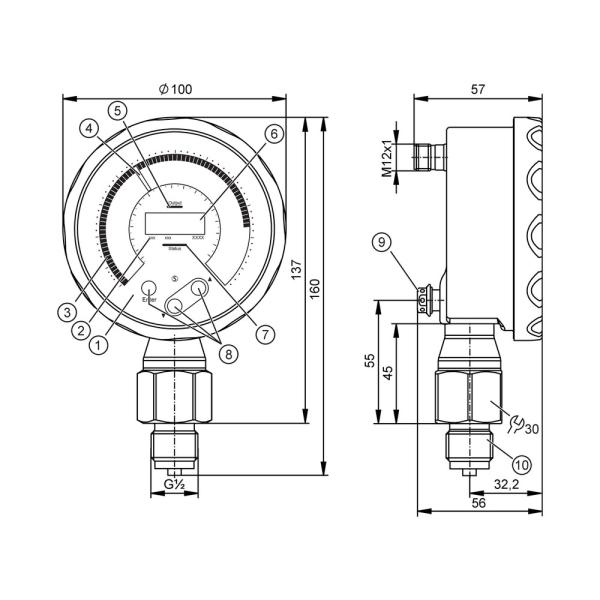

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não inicia ou não apresenta leitura.	Alimentação ausente ou fora da faixa de 18...30 V DC, conexão M12 inadequada ou ligação elétrica incompatível.	Meça a tensão no conector e confira a conexão elétrica com o datasheet; a ficha fornecida não especifica a pinagem.
O controlador não recebe o sinal analógico esperado.	Entrada configurada para tipo de sinal diferente, carga acima de 500 Ω ou escala da saída não correspondente à faixa configurada.	Confirme que a entrada aceita 4...20 mA, verifique a carga total e revise os pontos inicial e final configurados.
O mestre não estabelece comunicação IO-Link.	Master port incompatível com classe A, configuração de comunicação diferente de IO-Link 1.1/COM3 ou ligação inadequada.	Verifique classe do master port, revisão e COM3; consulte o datasheet para a ligação elétrica, pois a pinagem não consta nos dados fornecidos.
O valor indicado ou a comutação não corresponde ao processo.	Ponto de comutação, escala analógica ou amortecimento configurados para valores diferentes dos requeridos; também pode haver condição de pressão fora da faixa de medição.	Compare a pressão real com a faixa -1...16 bar e revise os parâmetros de comutação, escala e amortecimento no dispositivo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PG1414 em português (Datasheet) Desenho dimensional PG1414 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PG1414 e para que tipo de processo serve?

É um sensor eletrônico de pressão com display analógico, destinado a aplicações industriais com fluidos líquidos ou gasosos. Mede pressão relativa e vácuo na faixa informada de -1...16 bar.

Que conexão e interfaces preciso ter para instalar este sensor?

A conexão de processo é G 1/2 externa e a conexão elétrica é M12 codificação A, com 4 contatos. Para IO-Link, o produto informa revisão 1.1, COM3 e master port classe A.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios ou componentes adicionais inclusos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

Este sensor serve para medir pressão acima de 16 bar?

Não como faixa de medição: o alcance especificado termina em 16 bar. A resistência à pressão de 75 bar é um dado distinto e não amplia a faixa de medição.

Posso usar o PG1414 com uma conexão de processo diferente de G 1/2?

A conexão declarada é G 1/2 rosca externa conforme DIN EN 837-1. A ficha não confirma compatibilidade direta com outras roscas; verifique a conexão ou um adaptador validado para a instalação.

O display acende, mas a leitura de pressão parece incorreta: o que verifico?

Primeiro compare a condição do processo com a faixa de -1...16 bar e confira a configuração de unidade, escala e amortecimento. Se a divergência persistir, consulte o datasheet e verifique a instalação e a condição do fluido.

A saída 4...20 mA não chega corretamente ao controlador; preciso trocar o sensor?

Antes da troca, confirme que a entrada do controlador aceita corrente 4...20 mA, que a carga não supera 500 Ω e que a escala da saída está configurada como esperado. A ficha também permite inversão do sinal.

É melhor comprar o PG1414 ou um sensor sem IO-Link?

O PG1414 é adequado quando a aplicação requer display e/ou sinais de comutação, 4...20 mA e IO-Link. Se a instalação não utilizar esses recursos, compare os requisitos e as especificações de outro modelo antes de decidir.

Preciso de algum cuidado especial na montagem?

Confirme a compatibilidade da rosca G 1/2 e os limites de pressão e temperatura antes da instalação. Para conexão elétrica e pinagem, siga o datasheet do fabricante; a pinagem não está detalhada nos dados fornecidos.

Como configuro a saída de comutação e o sinal analógico?

A saída de comutação pode ser parametrizada para abertura ou fechamento, e a saída 4...20 mA permite inversão e ajuste de escala. Consulte as instruções do fabricante para realizar a parametrização conforme a aplicação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital para parametrização e transmissão de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1; COM3 230,4 kBaud.)

COM3

Modo de comunicação IO-Link indicado para a transferência de dados do dispositivo. (Ref.: COM3, 230,4 kBaud.)

4...20 mA

Sinal analógico de corrente disponível para representar a variável medida dentro da escala configurada. (Ref.: saída analógica 4...20 mA, invertível e de escala ajustável.)

IP 67 / IP 69

Graus de proteção declarados para o invólucro, conforme a norma indicada pelo fabricante. (Ref.: DIN EN 60529.)

G 1/2 externa

Tipo de rosca da conexão mecânica de processo do sensor. (Ref.: DIN EN 837-1.)

Ligações relacionadas com "PG1414 IFM - Sensor de Pressão ifm Monitoramento Industrial -1 a 16 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PG1414 IFM - Sensor de Pressão ifm Monitoramento Industrial -1 a 16 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
