Sensor de Pressão IFM PG1409 - IO-Link e Analógico

Pré-visualizar: PG1409 IFM - Sensor de Pressão ifm Monitoramento industrial IO-Link, 4-20mA, G 1/2

PG1409 IFM - Sensor de Pressão ifm Monitoramento industrial IO-Link, 4-20mA, G 1/2

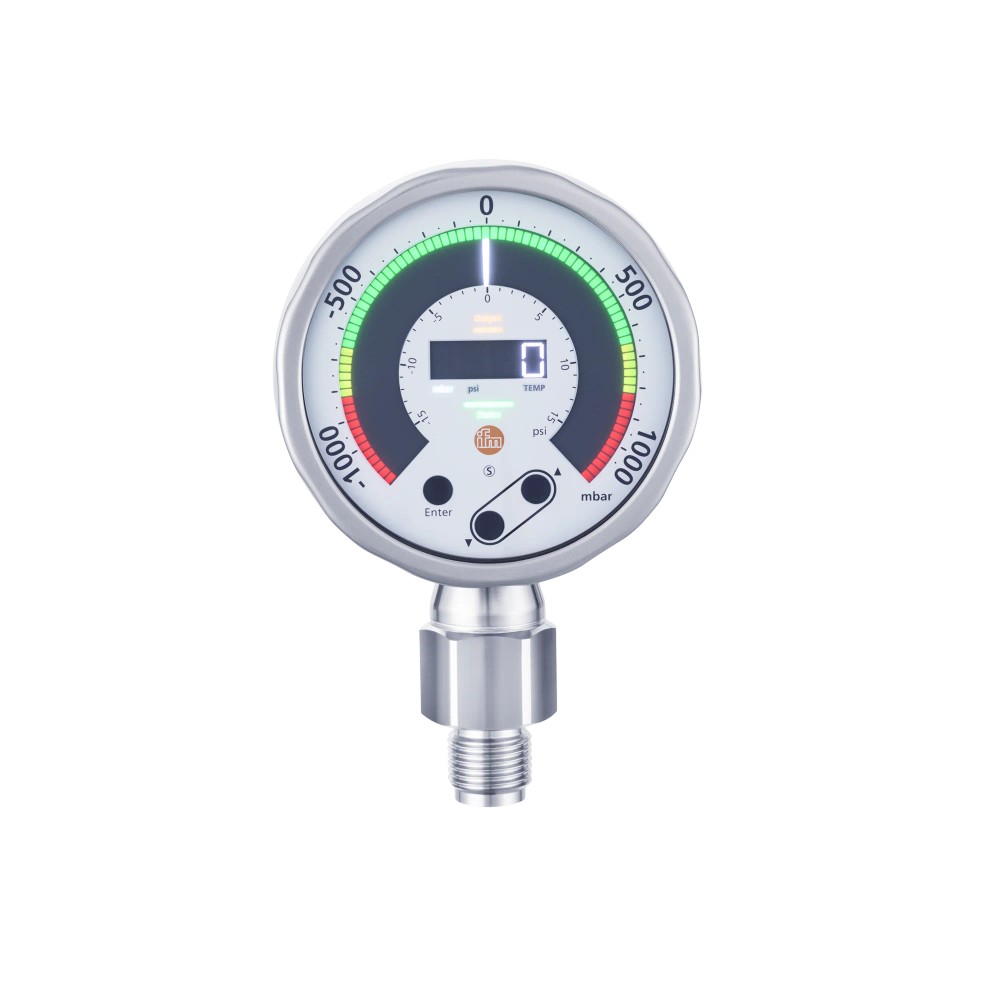

Imagem meramente ilustrativa

R$ 5.721,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG1409
EAN: 4021179345019
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PG1409 IFM - Sensor de Pressão ifm Monitoramento industrial IO-Link, 4-20mA, G 1/2"

Destaques do Produto

Faixa de Medição

-1000...1000 mbar

Protocolo

IO-Link / 4-20 mA

Conexão

G 1/2 rosca externa

Grau de proteção

IP 67 / IP 69

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PG1409 IFM - Sensor de Pressão ifm Monitoramento industrial IO-Link, 4-20mA, G 1/2

O PG1409 é um sensor de pressão eletrônico com display analógico, desenvolvido para monitorar fluidos gasosos e líquidos em aplicações industriais severas. Ele combina robustez mecânica, com proteção IP 69, e flexibilidade operacional através da interface IO-Link e sinal analógico 4-20 mA configurável. É a solução ideal para processos que exigem alta precisão, estabilidade a longo prazo e facilidade de integração em redes de automação.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PG1409
Tipo de Exibição	Analógica (LED)
Temperatura de operação	-25...80 °C
Conexão	G 1/2 rosca externa
Saída	4...20 mA / IO-Link
Proteção	IP 67 / IP 69
Peso	702,1 g
Marca	IFM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de monitoramento de pressão de fluidos gasosos e líquidos industriais.
Aplicações que exigem comunicação digital IO-Link integrada.
Processos que necessitam de monitoramento de vácuo ou pressão relativa dentro da faixa de ± 1000 mbar.

⚠ Considere outro se precisa de:

Fluidos que não sejam quimicamente compatíveis com aço inox 1.4404 ou cerâmica Al2O3.
Pressões de processo que excedam a pressão de ruptura de 30 bar (30.000 mbar).
Ambientes com vibrações mecânicas superiores a 10 g (10...2000 Hz) conforme norma DIN EN 60068-2-6.

APLICAÇÕES E USO

Monitoramento de pressão em linhas de ar comprimido (uso de vácuo).
Controle de pressão em sistemas hidráulicos leves.
Monitoramento de fluidos de processo industriais líquidos.
Sistemas de automação que exigem retroalimentação digital via IO-Link.

COMO ESCOLHER

Antes de comprar o PG1409 IFM - Sensor de Pressão ifm Monitoramento industrial IO-Link, 4-20mA, G 1/2, verifique estes pontos:

Quando escolher o PG1409

Indicado para aplicações que demandam monitoramento de vácuo e pressão positiva simultâneos, necessitando de exibição local robusta e comunicação digital para controle preditivo.

Quando buscar alternativas

Considere outros modelos caso sua conexão de processo exija rosca NPT, ou se a pressão nominal do seu sistema ultrapassar consistentemente 14,5 psi (1 bar), exigindo sensores de alta pressão.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1000...1000 mbar	Operação nominal do sensor
Tipo de pressão	Pressão relativa e vácuo	Referência de medição
Resistência à sobrecarga	10000 mbar	Limite de segurança

Dados elétricos
Tensão de operação	18...30 V DC	Requisito de alimentação
Saída analógica	4...20 mA (invertível)	Sinal de controle
Corrente de carga máx.	500 Ω	Impedância máxima do loop

Dados mecânicos
Conexão de processo	G 1/2 rosca externa	Padrão de montagem mecânica
Materiais em contato	Cerâmica (Al2O3), Aço inox 316L, FKM	Compatibilidade química
Grau de proteção	IP 67, IP 69	Resistência ambiental

COMPATIBILIDADE

Comunicação

• IO-Link (Rev 1.1, COM3)

Conexões

Elétrica M12, 4 pinos, codificação A

Processo G 1/2 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de Ar Comprimido (-1 bar a +1 bar)	✓	A faixa de medição está perfeitamente ajustada para a aplicação nominal.
Aplicações de Alta Pressão (> 20 bar)	✗	O sensor suporta no máximo 30 bar de ruptura; pressões de trabalho contínuas devem ser inferiores a 1 bar.
Ambientes com lavagem de alta pressão (IP 69K)	✓	O invólucro possui classificação IP 69, suportando limpeza rigorosa.

INSTALAÇÃO

Como instalar o PG1409 IFM - Sensor de Pressão ifm Monitoramento industrial IO-Link, 4-20mA, G 1/2

Certifique-se de que o sistema esteja despressurizado.
Verifique a integridade da vedação FKM antes da instalação.
Rosqueie o sensor manualmente na conexão G 1/2 até o encosto.
Aplique o torque adequado com ferramenta apropriada para garantir estanqueidade.
Conecte o cabo M12 (codificação A) ao sensor, garantindo o travamento do conector.
Configure os parâmetros de escala e saída através da interface IO-Link ou botões locais.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display do sensor apagado.	Falha na fonte de alimentação ou desconexão do cabo M12.	Verificar a tensão de alimentação 18-30V DC no conector M12.
Leitura fora da faixa ou desvio de zero constante.	Acúmulo de resíduos na membrana ou danos por sobrepressão.	Limpar a membrana cerâmica e verificar calibração zero.
Sinal de saída analógica não corresponde à pressão real.	Configuração incorreta dos parâmetros no controlador via IO-Link.	Revisar os valores de ASP (Ponto inicial) e AEP (Ponto final) via software.
Vazamento na conexão de processo.	Incompatibilidade química ou ressecamento da vedação FKM.	Verificar integridade do anel de vedação e torque da rosca G 1/2.

DOCUMENTAÇÃO TÉCNICA

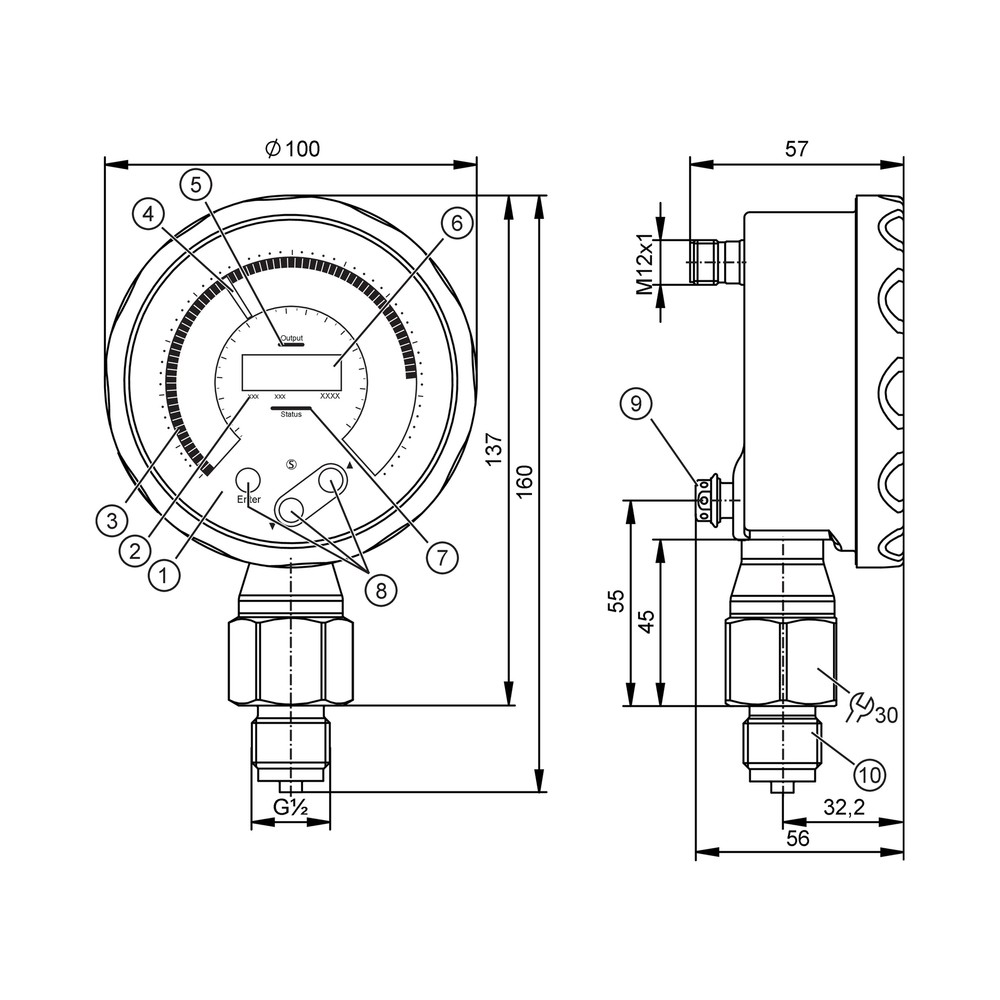

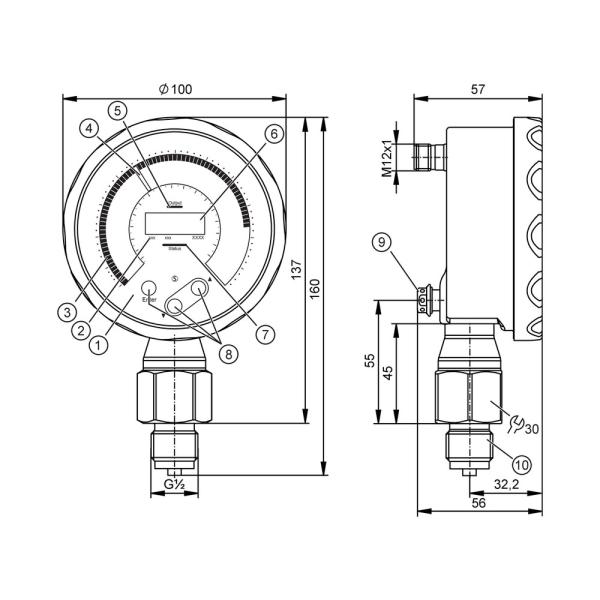

Folha de Dados Técnicos (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PG1409 e qual sua função?

O PG1409 é um sensor de pressão eletrônico com display analógico, projetado para monitoramento industrial de fluidos líquidos e gasosos, suportando faixas de -1000 a 1000 mbar (-14,5 a 14,5 psi).

O que acompanha o produto na embalagem?

Ele acompanha o corpo do sensor com rosca de processo G 1/2. Cabos de conexão M12, embora necessários para a operação, não estão inclusos na embalagem original e devem ser adquiridos separadamente.

O sensor pode ser utilizado em qualquer tipo de fluido?

Não é adequado para fluidos altamente agressivos que não sejam compatíveis com aço inoxidável 1.4404 (316L), cerâmica (Al2O3) ou vedação em FKM. Também não é indicado para pressões que excedam o limite de ruptura de 30 bar.

Este sensor substitui um manômetro mecânico comum?

Este modelo é um sensor de medição industrial preciso e não substitui manômetros mecânicos de baixa resolução ou dispositivos de segurança de corte mecânico que operam sem energia elétrica.

O que fazer se o display do sensor não acender?

A falta de leitura no display pode ser causada por falha na tensão de alimentação (18-30V DC) ou rompimento do cabo de sinal M12. Verifique a tensão no borne do conector com um multímetro.

Por que o sensor está apresentando leituras instáveis?

Sintomas como leituras oscilantes ou erro de precisão podem indicar acúmulo de sedimentos na membrana cerâmica ou falha na estabilização do ponto zero. Inspecione a limpeza do sensor e verifique se o valor de desvio está dentro de ± 0,1%.

Devo escolher este modelo ou um sensor de pressão analógico simples?

O PG1409 é uma unidade compacta com display integrado e IO-Link, enquanto sensores analógicos simples exigem controladores externos para conversão de sinal. A escolha deve considerar se a necessidade é apenas leitura ou integração de dados via rede industrial.

Por que optar por este sensor com interface IO-Link?

Este sensor é projetado para integração total, sendo a escolha ideal quando a aplicação exige monitoramento remoto, diagnóstico de ciclos e configuração via software de automação, em vez de apenas visualização local.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o aperto na rosca G 1/2 com o uso de vedação compatível para evitar vazamentos. Certifique-se de que o torque aplicado não exceda os limites mecânicos do invólucro para não comprometer a vedação.

Qual a procedência deste sensor e como garantir sua durabilidade?

A IFM ELECTRONIC LTDA. é o fornecedor direto. O produto possui conformidade com normas industriais exigentes e deve ser mantido dentro da faixa de temperatura de -25 a 80 °C para garantir a precisão especificada.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto conforme IEC 61131-9 que permite o intercâmbio de dados de processo e diagnósticos. (Ref.: Protocolo de comunicação)

Turn down

Relação entre a capacidade máxima do sensor e a faixa de medição configurada, afetando a precisão do desvio. (Ref.: Precisão do desvio)

IP 69

Grau de proteção contra entrada de poeira e alta pressão de água, adequado para ambientes rigorosos. (Ref.: Grau de proteção)

4-20 mA

Sinal analógico de corrente padrão industrial para transmissão de valores de medição de forma robusta. (Ref.: Sinal de saída)

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica local. (Ref.: Tipo de pressão)
