Destaques do Produto

Faixa de pressão

-1...10 bar

Conexão de processo

G 1/2 rosca externa

Sinal analógico

4...20 mA, invertível e de escala ajustável

Comunicação

IO-Link COM3, revisão 1.1

Conexão elétrica

M12 codificação A, 4 contatos

Temperatura do fluido

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

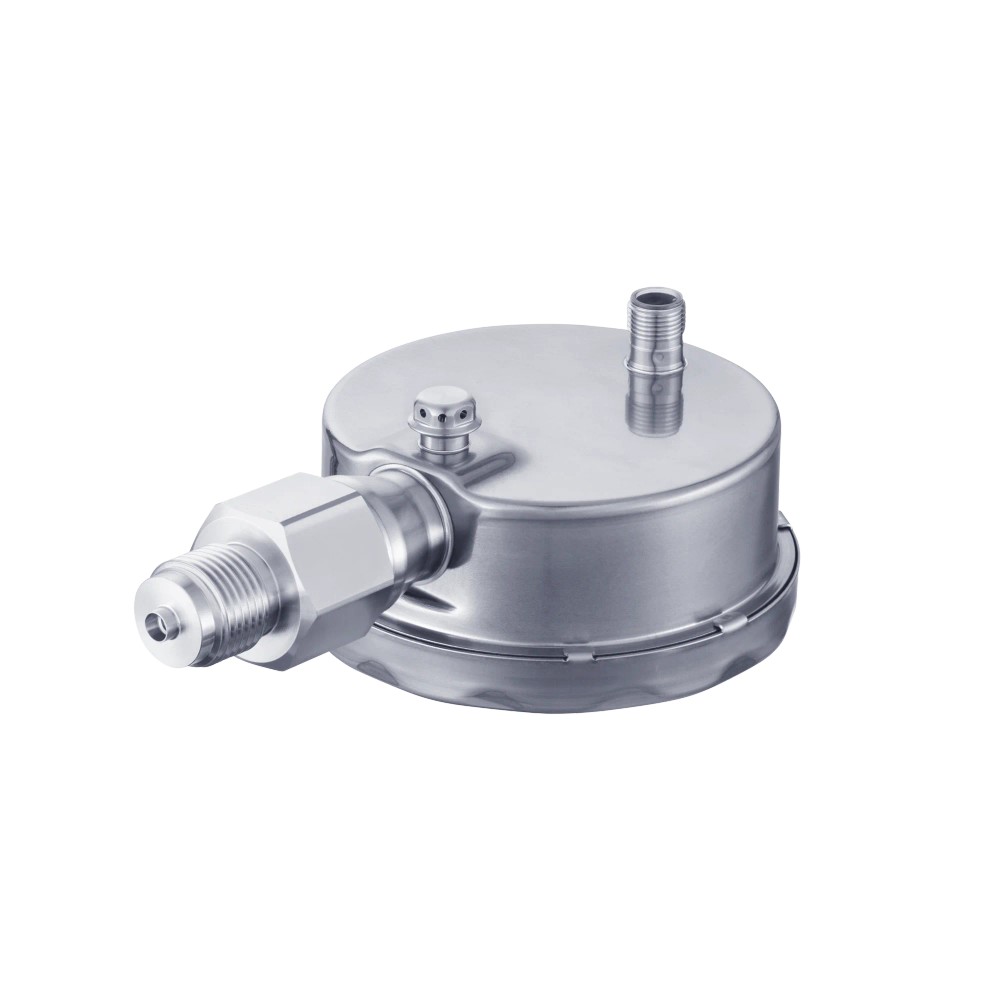

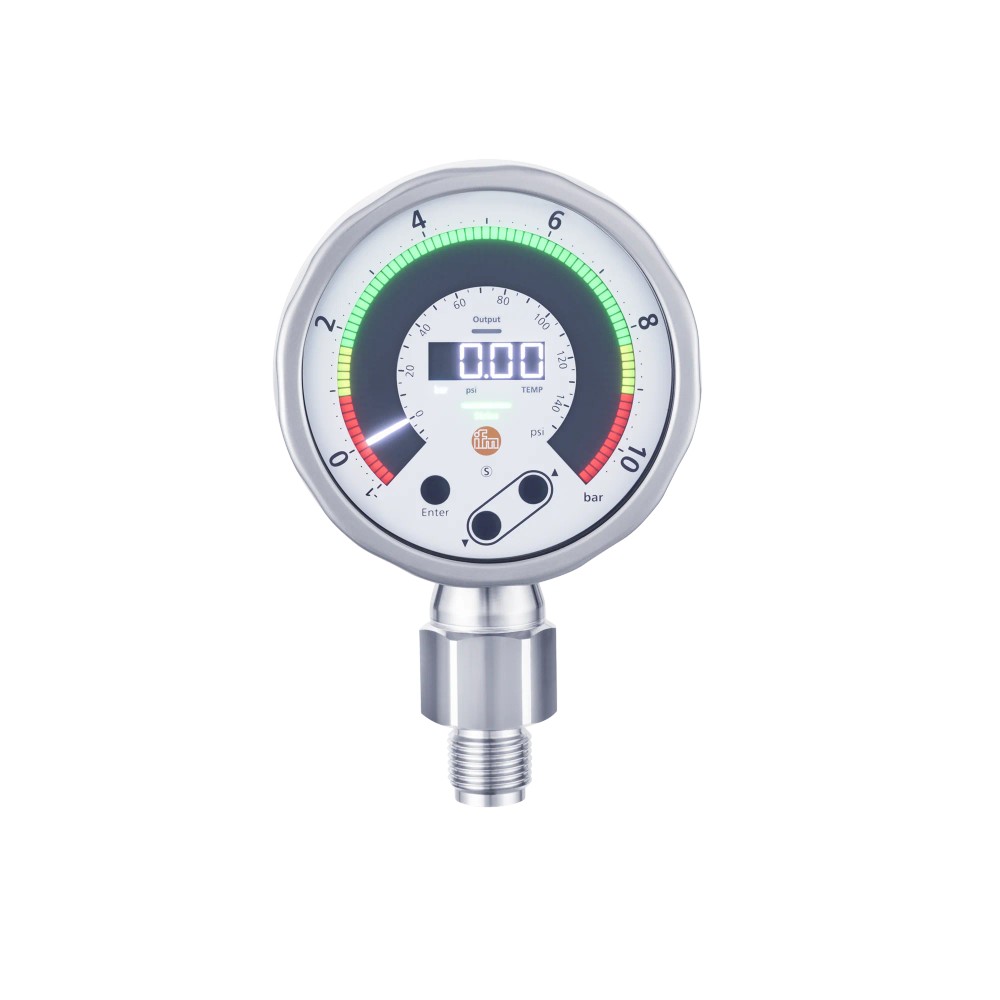

Sobre o Sensor de pressão IFM PG1404, -1 a 10 bar, IO-Link, saída 4...20 mA, conexão G 1/2

O IFM PG1404 é um sensor eletrônico de pressão para monitorar pressão relativa e vácuo em aplicações industriais com fluidos líquidos e gasosos. Mede de -1 a 10 bar e combina exibição analógica e digital com sinal de comutação, saída analógica 4...20 mA e comunicação IO-Link. Sua conexão de processo é G 1/2 rosca externa e a conexão elétrica é M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1...10 bar; -14,5...145 psi
Tipo de pressão	Pressão relativa; vácuo
Saída analógica	4...20 mA, invertível e de escala ajustável
Saídas e comunicação	Sinal de comutação; sinal analógico; IO-Link
Conexão de processo	G 1/2 rosca externa, DIN EN 837-1
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Temperatura do fluido	-25...80 °C
Grau de proteção	IP67; IP69, conforme DIN EN 60529
Material em contato com o fluido	Cerâmica Al2O3; aço inoxidável 1.4404 (316L); vedação FKM
Interface IO-Link	COM3, 230,4 kBaud; revisão 1.1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento industrial de pressão relativa ou vácuo em fluidos líquidos e gasosos, dentro da faixa de medição de -1...10 bar e dos limites de temperatura especificados.
Instalações que aceitam conexão de processo G 1/2 rosca externa conforme DIN EN 837-1 e conexão elétrica M12 A-coded de 4 contatos.
Sistemas que recebem saída analógica 4...20 mA, sinal de comutação ou comunicação IO-Link, conforme a configuração do sistema.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação exceda a faixa de medição de -1...10 bar; a ficha não declara medição acima desse intervalo.
Instalações com conexão de processo diferente de G 1/2 rosca externa quando não houver adaptador compatível especificado pelo projeto.
Ambientes de fluido fora de -25...80 °C. A ficha também informa limites distintos para ambiente e armazenamento, que devem ser respeitados.

APLICAÇÕES E USO

Aplicação declarada: monitoramento industrial de pressão em fluidos líquidos e gasosos; confirmar a compatibilidade química do fluido com cerâmica Al2O3, aço inoxidável 1.4404/316L e vedação FKM.
Medição de pressão relativa e vácuo dentro da faixa de -1...10 bar, respeitando também os limites de temperatura do fluido, do ambiente e de armazenamento.
Integração em sistemas de controle que aceitem saída 4...20 mA, sinal de comutação ou IO-Link; a adequação depende das entradas e da configuração do controlador.
Possibilidade inferida: uso para monitorar uma linha ou equipamento industrial com conexão G 1/2. Confirmar pressão, meio, temperatura, instalação e requisitos de controle no projeto; a ficha não especifica aplicações por setor.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PG1404, -1 a 10 bar, IO-Link, saída 4...20 mA, conexão G 1/2, verifique estes pontos:

Escolha o PG1404 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 10 bar, conexão de processo G 1/2 externa e leitura local analógica/digital, com opção de sinal de comutação, saída 4...20 mA ou IO-Link.

Avalie outra faixa ou conexão quando

A pressão prevista ultrapassar a faixa de medição ou a instalação exigir rosca de processo diferente de G 1/2. Confirme a interface elétrica e os sinais aceitos pelo controlador antes da seleção.

Verifique as condições térmicas

Para o fluido, a faixa informada é -25...80 °C; para o ambiente, -25...70 °C; para armazenamento, -40...100 °C. Não trate esses limites como intercambiáveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão eletrônico com exibição analógica	Identificação do modelo PG1404.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no catálogo.
SKU e part number	PG1404	Código de identificação do produto.
GTIN	4021179345194	Identificador comercial informado na ficha.
Aplicação declarada	Aplicações industriais com fluidos líquidos e gasosos	Descrição do catálogo; compatibilidade específica do fluido deve ser validada para o processo.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão indicados na ficha.

Faixa de medição e pressão
Faixa de medição	-1...10 bar; -14,5...145 psi	Intervalo de medição informado pelo fabricante.
Resistência contra vácuo	-1000 mbar / 14,5 psi	Limite indicado na ficha para resistência contra vácuo.
Resistência à pressão	50 bar / 725 psi	Valor declarado como resistência à pressão; não substitui a faixa de medição.
Pressão mínima de ruptura	150 bar / 2175 psi	Valor de pressão de ruptura informado; não é faixa de operação.

Dados elétricos
Alimentação	18...30 V DC	Intervalo de tensão contínua informado.
Consumo de corrente	25...260 mA	Intervalo informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha; não dispensa a ligação conforme esquema do fabricante.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.
Watchdog integrado	Sim	Presença declarada na ficha.
Certificação	UL J060 (E174189)	Identificação da certificação informada no contexto do produto.

Saídas e sinais
Tipos de saída	Sinal de comutação; sinal analógico; IO-Link	Conjunto de sinais declarado para o produto.
Saída analógica	4...20 mA, invertível e de escala ajustável	Ajustes de sentido e escala indicados na ficha.
Quantidade de saídas analógicas	1	Quantidade declarada.
Quantidade de saídas digitais	1	Quantidade declarada.
Função elétrica	PNP/NPN	Função indicada na ficha; validar configuração e ligação no datasheet.
Carga máxima da saída analógica	500 Ω	Limite máximo informado para a carga.

Interfaces e conexão elétrica
Interface IO-Link	COM3, 230,4 kBaud; revisão 1.1; SDCI conforme IEC 61131-9	Parâmetros de comunicação declarados.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos informados na ficha.
Material dos contatos	Contatos banhados a ouro	Característica especial indicada pelo fabricante.

Condições ambientais e proteção
Temperatura do fluido	-25...80 °C	Limite operacional informado para o fluido.
Temperatura ambiente	-25...70 °C	Limite informado para o ambiente.
Temperatura de armazenamento	-40...100 °C	Intervalo informado para armazenamento.
Grau de proteção	IP67; IP69 conforme DIN EN 60529	Classificação declarada; condições de instalação e exposição devem respeitar o padrão aplicável.

Materiais e conexão de processo
Conexão de processo	G 1/2 rosca externa conforme DIN EN 837-1	Interface mecânica de processo declarada.
Material do invólucro	1.4404, aço inoxidável / 316L	Material informado para o invólucro.
Materiais em contato com o fluido	Célula de medição: cerâmica Al2O3; conexão de processo: aço inoxidável 1.4404 / 316L; vedação: FKM	Materiais declarados nas partes em contato com o meio.
Outros materiais	Conector M12: PPSU; elemento de compensação de pressão: PTFE; visor: vidro de segurança laminado de 4 mm	Materiais informados na ficha.
Formato e acabamento	Cilíndrico; metálico polido	Características físicas informadas no anúncio.

Display e elementos de operação
Display	Analógico e digital alfanumérico	Descrição do catálogo para exibição e leitura local.
Indicador visual	Barra de LED colorida, verde/vermelho	Indicador informado no anúncio.

Tempos e dados de instalação
Retardo de prontidão	< 0,5 s	Tempo informado até a prontidão.
Dimensões	160 x 100 x 57 mm	Dimensões importadas no contexto; confirmar orientação e desenho dimensional antes de projetar o espaço.
Peso	701,6 g	Valor informado no catálogo de atributos.

COMPATIBILIDADE

Comunicação

• IO-Link COM3 (230,4 kBaud), revisão 1.1, SDCI conforme IEC 61131-9.

• Saída analógica 4...20 mA, invertível e de escala ajustável.

• Sinal de comutação; função elétrica PNP/NPN informada na ficha. A compatibilidade com controlador depende da entrada e da configuração utilizadas.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos dourados. Alimentação informada: 18...30 V DC; classe de proteção III. A ficha não detalha o pinout, portanto consulte o datasheet antes de ligar. Saída analógica: carga máxima de 500 Ω.

Processo Rosca externa G 1/2 conforme DIN EN 837-1. Esta especificação descreve a interface mecânica de processo, não a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com porta de processo G 1/2 externa e pressão a medir dentro de -1...10 bar	✓	Corresponde à conexão de processo e à faixa de medição declaradas.
Controlador com entrada analógica 4...20 mA e carga dentro do limite especificado	✓	O sensor oferece saída 4...20 mA e a ficha informa carga máxima de 500 Ω; confirme a carga total do circuito.
Rede IO-Link compatível com COM3 e revisão 1.1	✓	Esses parâmetros de comunicação são declarados para o produto.
Processo que exija pressão acima de 10 bar ou abaixo do limite de -1 bar	✗	A condição fica fora da faixa de medição informada.
Sistema que exige rosca de processo diferente de G 1/2 sem adaptação validada	✗	A conexão declarada é G 1/2 externa; a ficha não especifica adaptadores para outras roscas.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PG1404, -1 a 10 bar, IO-Link, saída 4...20 mA, conexão G 1/2

Confirme no projeto que a faixa de pressão, o tipo de pressão, o fluido e as temperaturas previstas estão dentro dos limites declarados.
Verifique se a porta de processo é compatível com a rosca externa G 1/2 conforme DIN EN 837-1; não force o encaixe nem use adaptação não validada.
Instale o sensor sem transmitir esforços mecânicos indevidos ao corpo ou à conexão; consulte o datasheet para orientações de montagem e torque, não informados nesta ficha resumida.
Conecte o cabo ao conector M12 A-coded de 4 contatos e siga o esquema elétrico oficial para alimentação e sinais.
Antes de energizar, confirme a alimentação de 18...30 V DC e a compatibilidade da entrada do controlador com o sinal escolhido; respeite a carga máxima de 500 Ω para a saída analógica.
Após a instalação, verifique leitura, sinal de saída e comunicação necessários no sistema; use os limites de operação do fabricante para comissionamento.

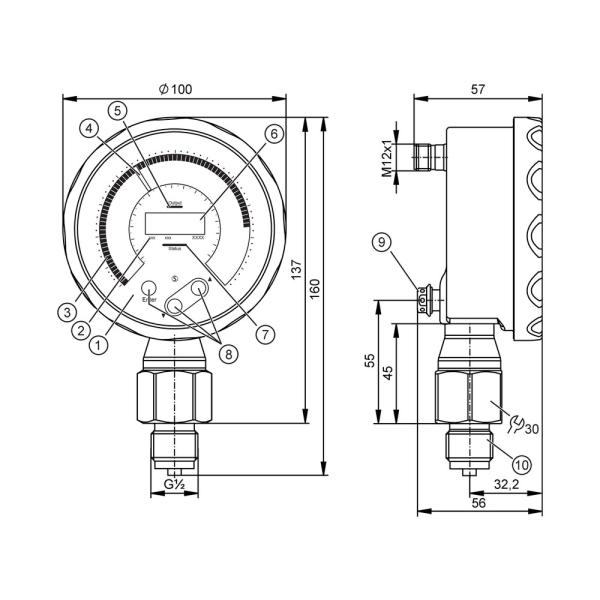

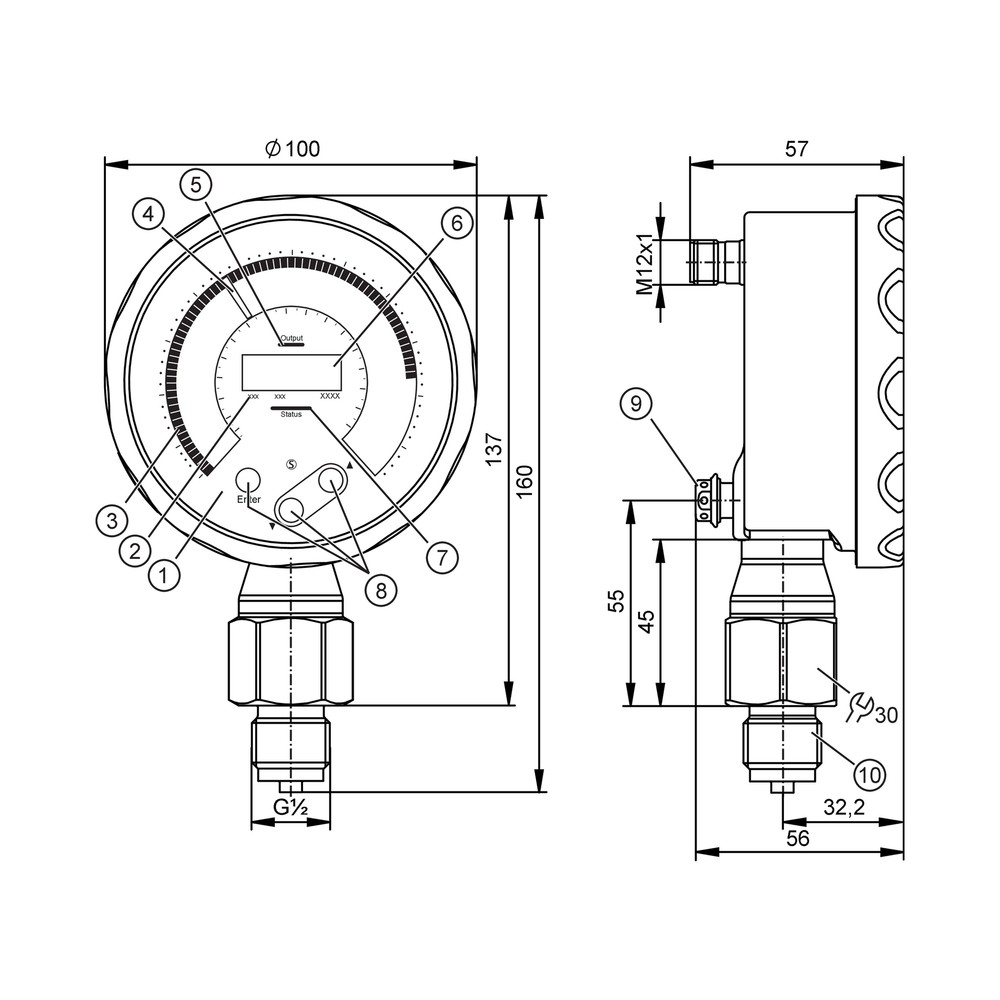

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem leitura ou sensor não inicia.	Alimentação fora do intervalo declarado, ligação incorreta ou falha no conector/cabeamento.	Meça a alimentação no conector e confirme 18...30 V DC; confira o esquema oficial, a continuidade do cabo e o encaixe M12.
Valor de pressão instável ou incompatível com o processo.	Pressão pulsante, instalação inadequada, condição de processo fora da faixa ou problema na tomada de pressão.	Compare a leitura com um instrumento de referência e confirme faixa, tipo de pressão, conexão e condições do processo.
Controlador não recebe o sinal 4...20 mA corretamente.	Entrada configurada para outro tipo de sinal, ligação incorreta ou carga total acima do máximo informado.	Confirme a configuração da entrada, a corrente do circuito e que a carga não ultrapasse 500 Ω; revise o esquema do fabricante.
IO-Link não estabelece comunicação.	Mestre ou configuração incompatível com os parâmetros da interface, ou ligação elétrica incorreta.	Confirme suporte a IO-Link COM3, 230,4 kBaud e revisão 1.1 no sistema, além da ligação conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PG1404 em português (Datasheet) Desenho em escala PG1404 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PG1404 e para quem ele serve?

É um sensor eletrônico para monitoramento industrial de pressão relativa e vácuo em fluidos líquidos e gasosos. Serve a sistemas cuja faixa requerida e interfaces sejam compatíveis com as especificações do sensor.

Quais sinais e protocolo o PG1404 oferece?

O produto oferece sinal de comutação, saída analógica 4...20 mA e comunicação IO-Link. A interface IO-Link é COM3, 230,4 kBaud, revisão 1.1.

O que acompanha o produto?

A ficha não informa acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo de fornecimento.

Ele serve para medir pressões acima de 10 bar?

Não para medição dentro da faixa especificada: o intervalo declarado é de -1 a 10 bar. A resistência à pressão informada não amplia a faixa de medição.

Posso usar o PG1404 com uma conexão de processo diferente de G 1/2?

A conexão declarada é G 1/2 rosca externa conforme DIN EN 837-1. Para outra rosca, a ficha não confirma compatibilidade direta nem especifica um adaptador.

O sensor liga, mas o controlador não mostra a corrente esperada. O que verifico?

Confira se a entrada do controlador está configurada para 4...20 mA e se a carga total não excede 500 Ω. Depois revise alimentação, cabeamento e ligações usando o esquema oficial.

A comunicação IO-Link não funciona; o sensor pode estar com defeito?

Antes de substituir, confirme que o mestre e a configuração suportam IO-Link COM3, 230,4 kBaud e revisão 1.1. Verifique também a conexão M12 e a alimentação de 18...30 V DC.

Como escolho entre o PG1404 e um sensor de outra faixa?

Escolha o PG1404 se a medição necessária estiver entre -1 e 10 bar e a conexão G 1/2 for compatível. Se o processo ultrapassar essa faixa ou exigir outra conexão, selecione uma versão cujas especificações atendam ao projeto.

O que devo conferir antes da instalação elétrica?

Confirme a alimentação de 18...30 V DC, o conector M12 A-coded de 4 contatos e o tipo de entrada do controlador. Use o esquema elétrico do datasheet, pois o pinout não está detalhado nesta ficha.

Quais cuidados considerar na instalação em contato com o fluido?

Verifique se a temperatura do fluido está entre -25 e 80 °C e se os materiais em contato — cerâmica Al2O3, aço inoxidável 1.4404/316L e FKM — são compatíveis com o meio. Consulte o datasheet do fabricante para instruções detalhadas de montagem.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente, conforme o tipo de pressão indicado para o sensor. (Ref.: tipo de pressão — pressão relativa)

IO-Link COM3

Modo de comunicação IO-Link com taxa de 230,4 kBaud, informado para este produto. (Ref.: interface IO-Link COM3)

Saída 4...20 mA

Sinal analógico de corrente usado para transmitir a medição; neste modelo é invertível e de escala ajustável. (Ref.: corrente da saída analógica 4...20 mA)

G 1/2

Especificação da rosca externa de processo, declarada conforme DIN EN 837-1. (Ref.: conexão de processo G 1/2)

IP67 / IP69

Graus de proteção declarados conforme DIN EN 60529. (Ref.: grau de proteção IP67; IP69)
