Sensor de Pressão IFM PG1403 - IO-Link e Display

Pré-visualizar: PG1403 IFM - Sensor de Pressão ifm Uso Industrial -1 a 25 bar, IO-Link

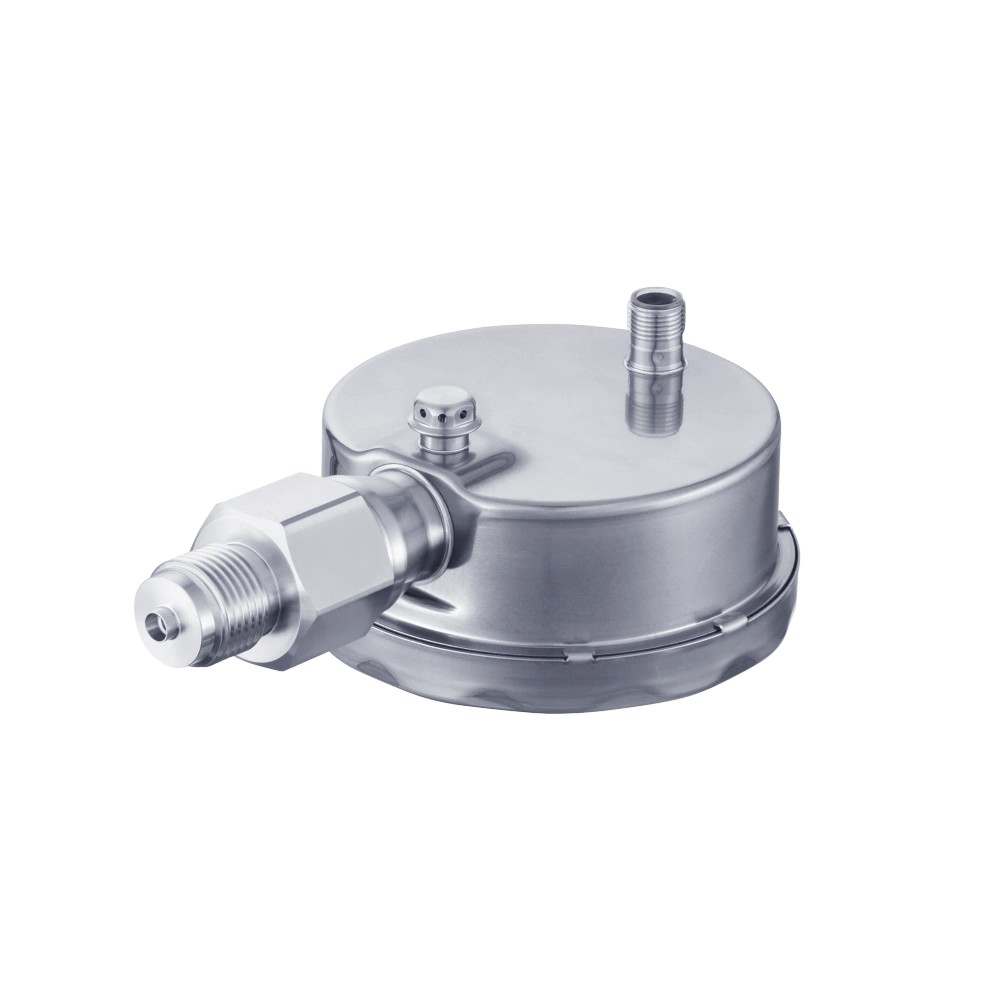

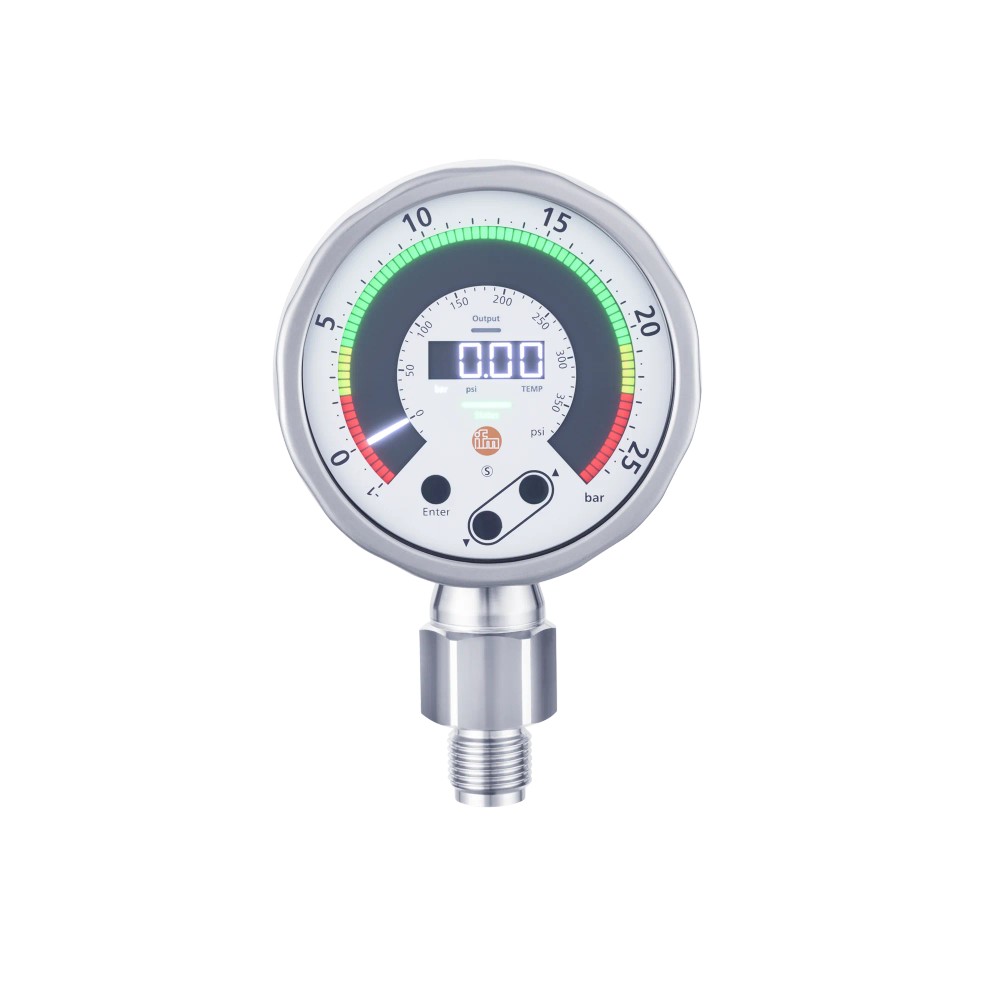

PG1403 IFM - Sensor de Pressão ifm Uso Industrial -1 a 25 bar, IO-Link

Imagem meramente ilustrativa

R$ 5.519,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG1403
EAN: 4021179345118
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PG1403 IFM - Sensor de Pressão ifm Uso Industrial -1 a 25 bar, IO-Link"

Destaques do Produto

Faixa de pressão

-1...25 bar

Tipo de pressão

Relativa e vácuo

Saída analógica

4...20 mA, invertível e com escala ajustável

Comunicação

IO-Link, revisão 1.1; modo SIO disponível

Conexão de processo

G 1/2 externa

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PG1403, -1 a 25 bar, IO-Link

O ifm PG1403 é um sensor eletrônico para medir pressão relativa e vácuo em aplicações industriais com fluidos líquidos e gasosos. Mede de -1 a 25 bar e oferece sinal de comutação, saída analógica de 4...20 mA e comunicação IO-Link. Possui display analógico e alfanumérico, conexão de processo G 1/2 externa e proteção IP 67/IP 69.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PG1403
Faixa de medição	-1...25 bar / -14,5...362,6 psi
Tipo de pressão	Pressão relativa e vácuo
Saídas	Sinal de comutação, sinal analógico 4...20 mA e IO-Link
Conexão de processo	G 1/2 rosca externa, DIN EN 837-1
Conexão elétrica	1 conector M12, codificação A, 4 contatos banhados a ouro
Alimentação	18...30 V DC
Temperatura do fluido	-25...80 °C
Proteção	IP 67 e IP 69, conforme DIN EN 60529
Display	Indicação analógica por ponteiro LED e display alfanumérico branco de 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em processos industriais com fluidos líquidos ou gasosos, dentro da faixa de -1...25 bar.
Instalações que aceitem conexão de processo G 1/2 externa conforme DIN EN 837-1 e alimentação de 18...30 V DC.
Sistemas que utilizem saída de comutação, sinal analógico 4...20 mA ou IO-Link, conforme a configuração elétrica do sistema.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de processo exceda a faixa de medição de -1...25 bar ou a resistência à pressão informada de 100 bar; não usar a pressão de ruptura como pressão de operação.
Instalações cuja conexão de processo não seja compatível com G 1/2 externa, sem adaptador compatível validado.
Sistemas que exijam uma faixa de temperatura do fluido fora de -25...80 °C ou alimentação fora de 18...30 V DC.

APLICAÇÕES E USO

Aplicação comprovada: medição industrial de pressão em fluidos líquidos e gasosos, usando a conexão G 1/2 externa e respeitando as faixas de pressão e temperatura declaradas.
Aplicação comprovada: monitoramento de pressão relativa ou vácuo, com indicação local e comunicação por saída de comutação, sinal 4...20 mA ou IO-Link, conforme a configuração da instalação.
Possibilidade de integração: envio do valor de processo a um sistema de controle com entrada compatível de 4...20 mA; verificar a carga máxima de 500 Ω e a escala parametrizada.
Possibilidade de integração: comunicação com master IO-Link de porta classe A. O sensor opera em COM3; validar configuração e compatibilidade do master na documentação do fabricante.
A seleção e instalação devem considerar a faixa de medição, temperatura do fluido de -25...80 °C, temperatura ambiente de -25...70 °C, conexão de processo e materiais em contato com o fluido.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PG1403, -1 a 25 bar, IO-Link, verifique estes pontos:

Escolha o PG1403 quando

A faixa necessária estiver entre -1 e 25 bar, houver medição de pressão relativa ou vácuo, e a instalação aceitar rosca G 1/2 externa. É adequado quando a interface requerida for comutação, 4...20 mA ou IO-Link.

Avalie outro sensor quando

A faixa de pressão, a temperatura do fluido, a conexão de processo ou a alimentação requerida estiver fora dos limites especificados. Para uma conexão diferente ou requisito de saída distinto, confirme a especificação do modelo alternativo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Função	Sensor de pressão eletrônico	Identifica o tipo de produto.
Modelo / SKU / Part Number	PG1403	Código de identificação do sensor.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
GTIN	4021179345118	Identificador comercial do produto.
Aplicação declarada	Aplicações industriais	Uso indicado pelo fabricante.
Substâncias	Fluidos líquidos e gasosos	Meios declarados para aplicação.
Tipo de pressão	Pressão relativa e vácuo	Modos de pressão informados.

Faixa e limites de pressão
Alcance de medição	-1...25 bar / -14,5...362,6 psi	Faixa nominal de medição.
Ponto de comutação SP	-1...25 bar / -14,5...362,6 psi	Faixa de ajuste informada para o ponto de comutação.
Resistência à pressão	100 bar / 1450 psi	Limite de resistência especificado; não equivale à faixa de medição.
Pressão mínima de ruptura	350 bar / 5070 psi	Valor mínimo de ruptura declarado; não é pressão de operação.
Resistência contra vácuo	-1000 mbar / 14,5 psi	Limite de vácuo informado.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima especificada de ciclos de pressão.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	25...260 mA	Faixa de consumo informada.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor declarado para a condição de ensaio indicada.
Proteção contra inversão de polaridade	Sim	Proteção elétrica especificada.
Watchdog integrado	Sim	Recurso de monitoramento declarado.

Saídas e sinais
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link	Tipos de saída e comunicação informados.
Função elétrica	PNP/NPN	Configuração elétrica indicada para a saída.
Quantidade de saídas digitais	1	Número especificado de saídas digitais.
Quantidade de saídas analógicas	1	Número especificado de saídas analógicas.
Corrente da saída analógica	4...20 mA, invertível e com escala ajustável	Tipo e recursos de ajuste do sinal analógico.
Ponto inicial do sinal analógico	-1...20 bar / -14,5...290,1 psi	Faixa de ajuste do ponto inicial especificada.
Ponto final do sinal analógico	4...25 bar / 58...362,6 psi	Faixa de ajuste do ponto final especificada.
Carga máxima	500 Ω	Carga máxima declarada para a saída.
Saída de comutação	Abertura/fechamento, parametrizável	Comportamento de saída indicado na ficha.
Frequência de comutação DC	125 Hz	Frequência especificada para comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante informado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado.
Estabilização do ponto zero	IO-Link e saída analógica: 0,2; display e saída de comutação: 0,1	Valores discriminados por função na ficha.

Precisão e desvios
Repetibilidade	< ±0,1 % de duração	Valor de repetibilidade informado.
Desvio de histerese	< ±0,15 % de duração (turn down 1:1; -25...80 °C)	Condição de faixa e temperatura indicada na ficha.
Desvio de características	< ±0,5 % de duração	Conforme DIN IEC EN 62828-1; inclui erro do ponto zero e de torque, não linearidade e histerese, turn down 1:1.
Precisão do ponto de ajuste	< ±0,5 % de duração	Conforme DIN EN IEC 62828-1, turn down 1:1.
Estabilidade ao longo do tempo	< ±0,1 % de duração por ano	Valor especificado para turn down 1:1.
Coeficiente de temperatura da amplitude	< ±0,25 % de duração / 10 K (0...70 °C)	Condição de temperatura de referência informada.
Coeficiente de temperatura do ponto zero	< ±0,25 % de duração / 10 K (0...70 °C)	Condição de temperatura de referência informada.

Tempos e amortecimento
Retardo de prontidão	< 0,5 s	Tempo máximo declarado até prontidão.
Tempo mínimo de ciclo do processo	1,3 ms	Valor mínimo informado para ciclo do processo.
Tempo de resposta mínimo da saída de comutação dAP	3 ms	Valor mínimo especificado para a saída de comutação.
Tempo de resposta de passo da saída analógica	7 ms	Tempo especificado para resposta de passo.
Amortecimento do valor de processo dAP	0...99,99 s	Faixa de ajuste declarada.
Amortecimento da saída analógica dAA	0...99,99 s	Faixa de ajuste declarada.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital do sensor.
Revisão IO-Link	1.1	Versão de comunicação informada.
Padrão SDCI	IEC 61131-9	Norma informada para a interface.
Tipo de transferência	COM3 (230,4 kBaud)	Velocidade e modo de transferência especificados.
Modo SIO	Sim	Modo de operação declarado.
Perfil Smart Sensor	SSP 4.2.1 Measuring and Switching Sensor, high resolution, 1 channel	Perfil de dispositivo informado.
Resolução IO-Link de pressão	0,001 bar	Resolução declarada para a leitura por IO-Link.
DeviceID default	1862	Identificador padrão informado.
Classe de master port exigida	A	Requisito de porta do master IO-Link.

Condições ambientais e proteção
Temperatura de operação	-25...80 °C	Faixa informada para o fluido; a temperatura ambiente declarada é distinta.
Temperatura do fluido	-25...80 °C	Faixa especificada para o meio de processo.
Temperatura ambiente	-25...70 °C	Limite ambiental informado.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 67 e IP 69, conforme DIN EN 60529	Graus de proteção informados; dependem da instalação correta.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio especificada.
Resistência a vibrações	DIN EN 60068-2-6, 10 g (10...2000 Hz)	Condição de ensaio especificada.
Certificações	EMC DIN EN 61326-1; UL J061 / E174189	Referências declaradas na ficha.

Conexões e materiais
Conexão de processo	G 1/2 rosca externa conforme DIN EN 837-1	Interface mecânica do processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Conector e contatos indicados na ficha.
Materiais em contato com o fluido	Célula de medição: Al2O3 (cerâmica); conexão de processo: 1.4404 (aço inoxidável/316L); vedação: FKM	Materiais declarados para as partes em contato com o meio.
Material do invólucro	1.4404 (aço inoxidável/316L)	Material do invólucro especificado.
Outros materiais	Conector M12: PPSU; elemento de compensação de pressão: PTFE; visor: vidro de segurança laminado de 4 mm	Materiais declarados para componentes do sensor.
Dimensões	160 x 100 x 57 mm	Dimensões informadas na ficha.
Peso	702,7 g	Massa do produto indicada na ficha.

Display e operação
Tipo de display	Analógico e digital alfanumérico	Apresentação de valores e indicação local.
Indicação por ponteiro LED	Branco, 72 passos	Resolução de indicação informada.
Gráfico de barras LED	Multicolor, 72 passos	Indicação visual informada.
Display alfanumérico	Branco, 4 dígitos	Quantidade de dígitos e cor declaradas.
Rotação do display	320°	Faixa de rotação informada.
Elementos operacionais	3 botões de comando ópticos	Elementos integrados para operação.
Contatos	Banhados a ouro	Característica especial informada.

Ajustes de fábrica
Ajustes de fábrica em bar	SP1 = 6,25 bar; SP2 = 5,75 bar; ASP = 0,00 bar; AEP = 25,00 bar; dAP = 0,06 s; dAA = 0,06 s	Valores predefinidos declarados para unidade bar.
Ajustes de fábrica em psi	SP1 = 90,6 psi; SP2 = 83,4 psi; ASP = 0,00 psi; AEP = 362,6 psi; dAP = 0,06 s; dAA = 0,06 s	Valores predefinidos declarados para unidade psi.

Dados de manutenção e identificação regulatória
MTTF	115 anos	Valor de MTTF informado na ficha; não representa vida útil garantida.
Quantidade na embalagem	1 peça	Quantidade declarada no cadastro.
NCM	9026.20.90	Código fiscal informado.

COMPATIBILIDADE

Comunicação

• IO-Link conforme IEC 61131-9, revisão 1.1, COM3 (230,4 kBaud); requer porta de master classe A.

• Modo SIO disponível.

• Perfil Smart Sensor SSP 4.2.1 Measuring and Switching Sensor, high resolution, 1 channel.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro; alimentação de 18...30 V DC; função elétrica PNP/NPN. Verificar pinagem e configuração de saída na folha de dados antes da ligação.

Processo Rosca de processo G 1/2 externa conforme DIN EN 837-1. A compatibilidade mecânica depende de a conexão do equipamento e a vedação da instalação serem apropriadas a essa rosca.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de CLP ou sistema que receba sinal analógico de 4...20 mA	✓	O sensor fornece saída de corrente 4...20 mA, invertível e com escala ajustável; conferir a faixa configurada e a carga máxima de 500 Ω.
Rede IO-Link com master de porta classe A	✓	O sensor comunica por IO-Link, revisão 1.1, COM3; a ficha requer master de porta classe A.
Sistema de entrada digital que aceite saída PNP ou NPN parametrizada	✓	A função elétrica é PNP/NPN e há uma saída digital de comutação; confirmar configuração e capacidade de entrada do sistema.
Conexão de processo G 1/2 externa conforme DIN EN 837-1	✓	A conexão do sensor corresponde a essa especificação; confirmar a interface e a vedação do ponto de instalação.
Instalação que requeira rosca de processo diferente de G 1/2 externa, sem adaptação validada	✗	A conexão de processo especificada para o sensor é G 1/2 externa; a compatibilidade mecânica com outra rosca não está estabelecida.
Processo com pressão fora de -1...25 bar	✗	A condição está fora da faixa de medição especificada. A resistência à pressão de 100 bar não amplia a faixa de medição.
Alimentação elétrica fora de 18...30 V DC	✗	A tensão requerida está fora da faixa de alimentação informada.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PG1403, -1 a 25 bar, IO-Link

Confirme que a faixa de pressão, o tipo de pressão e a temperatura do processo estão dentro dos limites indicados na folha de dados.
Verifique que o ponto de instalação possui conexão compatível com G 1/2 externa conforme DIN EN 837-1 e que os materiais em contato com o fluido são adequados ao processo.
Instale o sensor na conexão de processo sem aplicar esforços que possam danificar a rosca ou o conjunto; use o procedimento de montagem especificado pelo fabricante.
Conecte o conector M12 codificação A à instalação elétrica compatível e confirme a alimentação de 18...30 V DC e a pinagem na folha de dados.
Ligue a saída requerida (comutação, 4...20 mA ou IO-Link) a uma entrada compatível; para IO-Link, utilize master com porta classe A.
Configure unidade, escala analógica e parâmetros de comutação conforme a aplicação; verifique leitura, saída e ausência de vazamentos antes de liberar o processo.

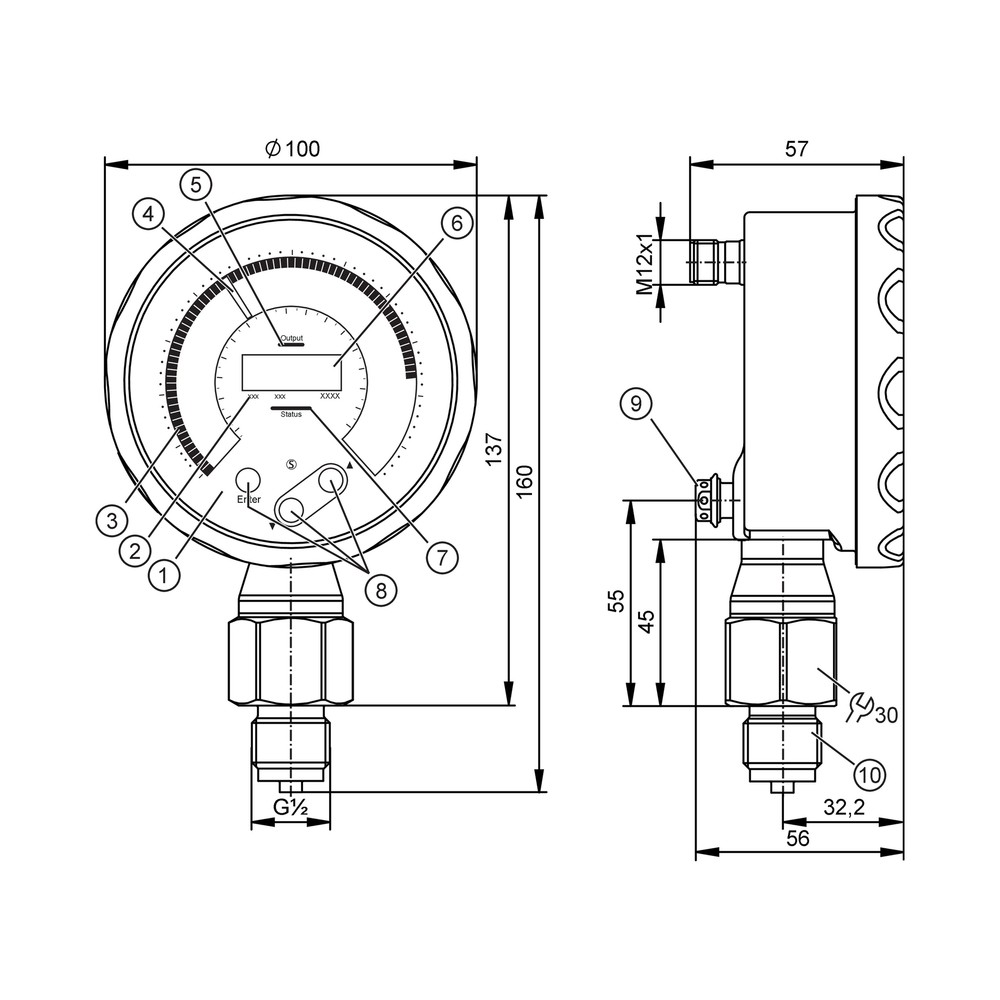

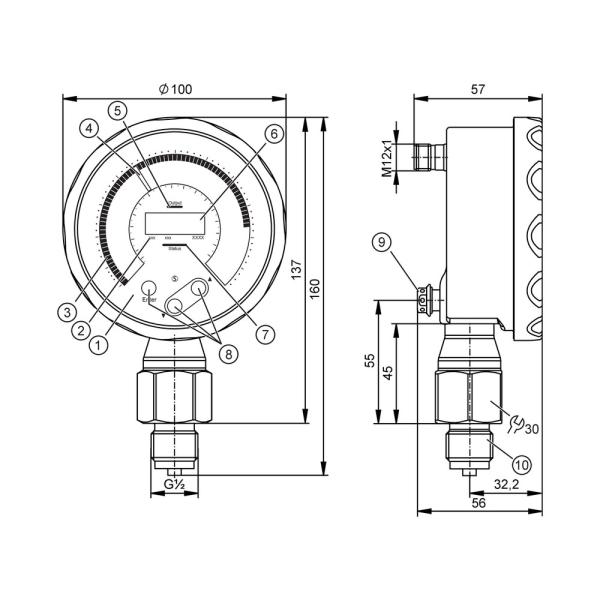

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura ou o display não acende.	Alimentação ausente ou fora da faixa de 18...30 V DC, conector M12 mal encaixado ou ligação elétrica incorreta.	Meça a tensão no conector, confira o encaixe M12 e valide a pinagem na folha de dados.
A leitura de pressão não corresponde à unidade ou escala esperada.	Unidade do display ou parâmetros da escala analógica configurados de forma diferente da aplicação.	Confira a unidade selecionada e os pontos inicial e final da saída analógica; compare a leitura com a pressão aplicada.
O sinal de 4...20 mA fica incorreto ou não acompanha a pressão.	Escala analógica configurada fora dos pontos requeridos, ligação incompatível ou carga acima de 500 Ω.	Verifique a configuração do sinal, a ligação da entrada e a carga total do circuito em relação ao limite especificado.
O CLP não recebe dados IO-Link.	Porta master incompatível ou configuração de comunicação/ligação incorreta.	Confirme o uso de uma porta master classe A, a conexão elétrica e a configuração IO-Link revisão 1.1/COM3 no sistema.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PG1403 em português (Datasheet) Desenho dimensional PG1403 (Desenho Dimensional) Página oficial do produto PG1403; consultar documentos técnicos disponíveis (Manual)

PERGUNTAS FREQUENTES

O que é o ifm PG1403 e para quem ele serve?

É um sensor eletrônico para medir pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos. Oferece indicações locais e saídas de comutação, 4...20 mA e IO-Link.

O que acompanha o PG1403?

A ficha informa uma peça por embalagem. Não há acessórios listados como inclusos; confirme o conteúdo fornecido com o vendedor antes da compra.

O PG1403 funciona com qualquer master IO-Link?

Não é possível afirmar compatibilidade com qualquer master: a ficha especifica IO-Link revisão 1.1, COM3 e porta de master classe A. Verifique também a compatibilidade do dispositivo e da configuração do master.

Posso instalar o PG1403 em uma conexão de processo diferente de G 1/2?

A conexão especificada é G 1/2 externa conforme DIN EN 837-1. Para outra rosca, a compatibilidade mecânica não está estabelecida sem uma adaptação validada.

O PG1403 serve para medir pressões acima de 25 bar?

A faixa de medição termina em 25 bar, portanto não é indicado para medir valores superiores a esse limite. A resistência à pressão de 100 bar não amplia a faixa de medição.

Posso usar o sensor com fluido acima de 80 °C?

Não, a temperatura de fluido informada é de -25...80 °C. Para uma temperatura fora dessa faixa, selecione um modelo cuja ficha cubra a condição requerida.

O display está apagado; o que devo verificar antes de trocar o sensor?

Verifique primeiro se há alimentação entre 18 e 30 V DC e se o conector M12 está corretamente encaixado. Confira também a pinagem na folha de dados.

O sinal 4...20 mA não corresponde à pressão; como diagnosticar?

Confira os pontos inicial e final configurados, a ligação da entrada e se a carga total não excede 500 Ω. Compare a pressão aplicada com a unidade e a escala selecionadas.

Quando escolher este sensor em vez de um modelo com outra faixa?

Escolha o PG1403 quando a aplicação estiver dentro de -1...25 bar e utilizar conexão G 1/2 externa. Se a pressão requerida sair dessa faixa, compare com um sensor cuja faixa de medição cubra o processo.

Como instalar e conectar o PG1403 com segurança?

Confirme compatibilidade da rosca, dos materiais, da pressão e da temperatura antes da montagem; conecte o M12 conforme a pinagem do datasheet e respeite a alimentação especificada. Use a documentação do fabricante para o procedimento de montagem e configuração.

GLOSSÁRIO TÉCNICO

IO-Link

Interface digital de comunicação do sensor para transferência de dados e parametrização compatível com um master apropriado. (Ref.: revisão 1.1; IEC 61131-9; COM3, 230,4 kBaud)

Pressão relativa

Pressão medida em relação à pressão atmosférica de referência. (Ref.: tipo de pressão informado: pressão relativa)

Sinal 4...20 mA

Saída analógica de corrente usada para transmitir o valor medido a uma entrada compatível. (Ref.: corrente da saída analógica: 4...20 mA)

G 1/2 externa

Tipo de rosca indicado para a conexão de processo do sensor. (Ref.: DIN EN 837-1)

Grau de proteção IP

Classificação do invólucro quanto à proteção contra ingresso de objetos e água, conforme a norma declarada. (Ref.: IP 67 e IP 69; DIN EN 60529)

Ligações relacionadas com "PG1403 IFM - Sensor de Pressão ifm Uso Industrial -1 a 25 bar, IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PG1403 IFM - Sensor de Pressão ifm Uso Industrial -1 a 25 bar, IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
