Sensor de Pressão IFM PG1401 - 0-250 bar IO-Link

Pré-visualizar: PG1401 IFM - Sensor de Pressão ifm Aplicações Industriais 0-250 bar IO-Link

PG1401 IFM - Sensor de Pressão ifm Aplicações Industriais 0-250 bar IO-Link

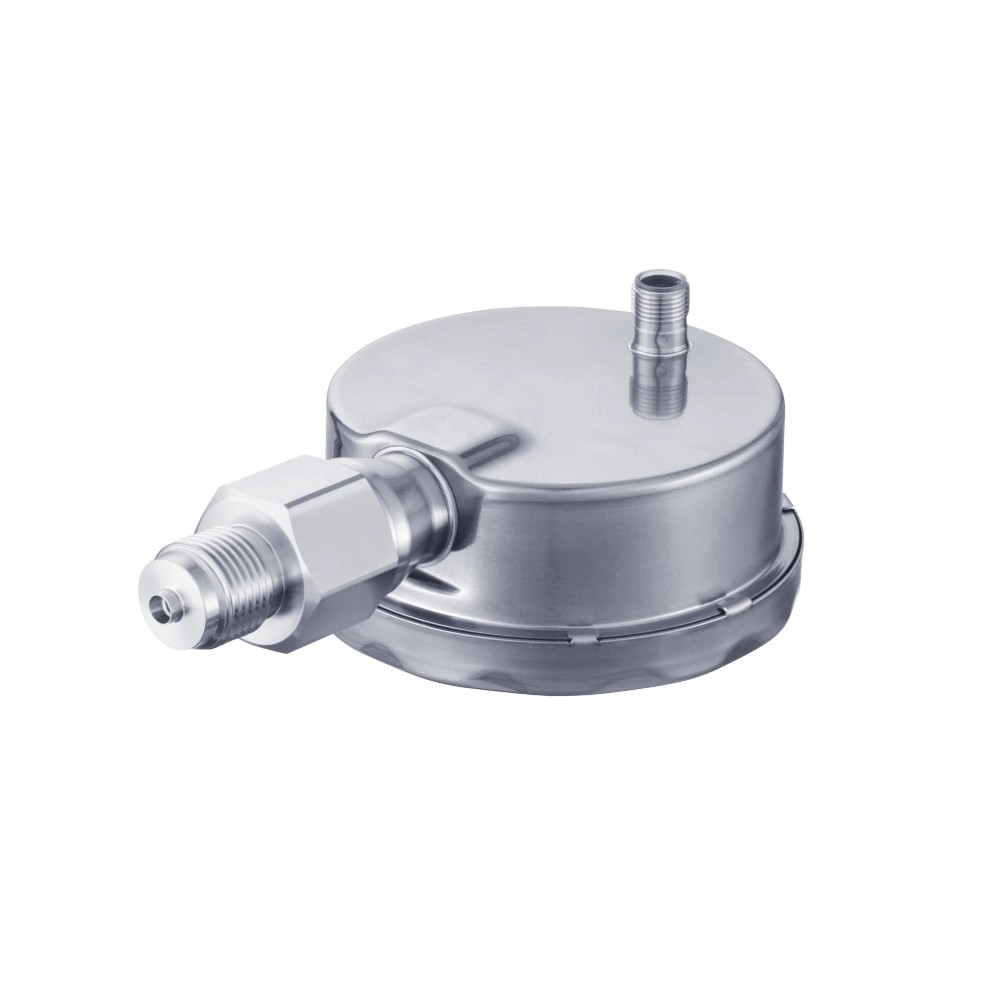

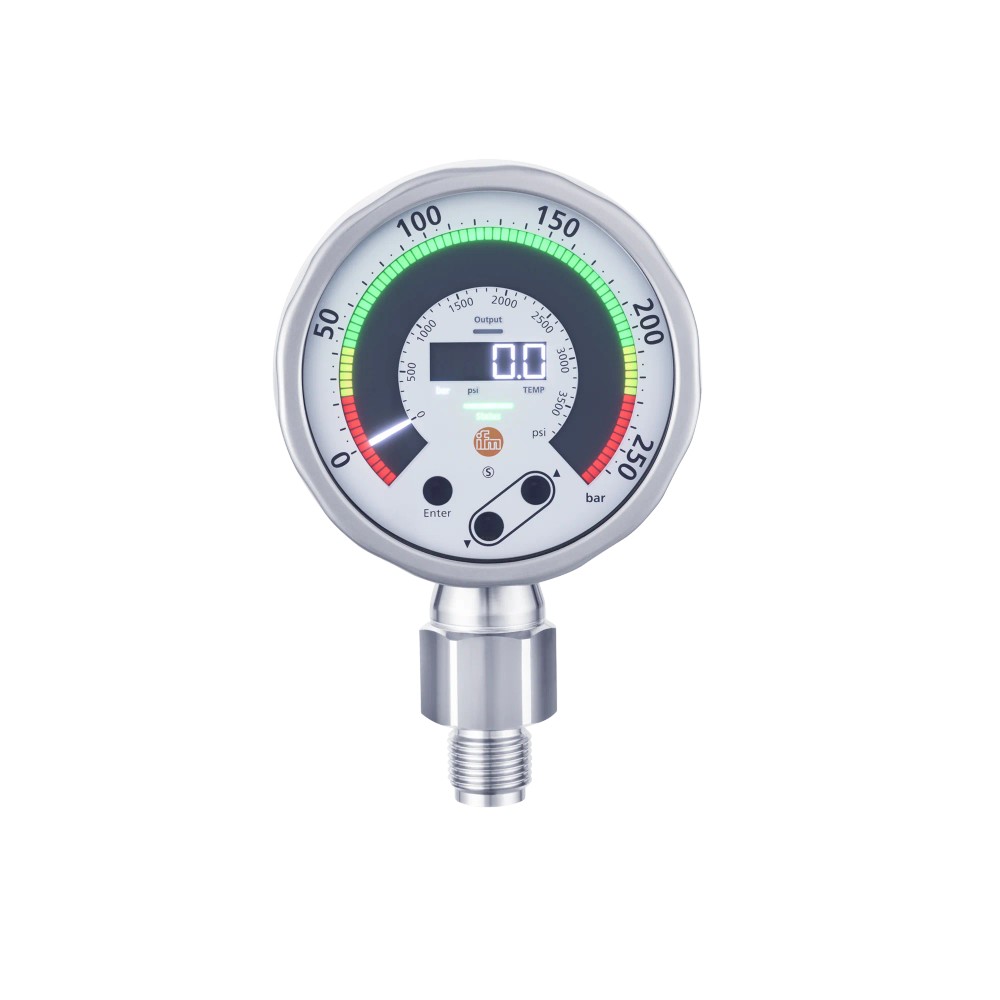

Imagem meramente ilustrativa

R$ 5.519,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG1401
EAN: 4021179344814
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PG1401 IFM - Sensor de Pressão ifm Aplicações Industriais 0-250 bar IO-Link"

Destaques do Produto

Faixa de pressão

0 a 250 bar

Saída analógica

4...20 mA, invertível e com escala ajustável

Comunicação

IO-Link 1.1, COM3

Conexão de processo

G 1/2 externa, DIN EN 837-1

Alimentação

18...30 V DC

Temperatura do fluido

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão ifm PG1401, 0 a 250 bar, display analógico/digital, saída 4...20 mA e IO-Link

O ifm PG1401 é um sensor eletrônico para medir pressão relativa e vácuo em aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 250 bar e oferece indicação analógica e digital, saída de corrente 4...20 mA ajustável e comunicação IO-Link. A conexão de processo é G 1/2 externa; a conexão elétrica é M12 A, de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 250 bar (0 a 3626 psi)
Tipo de pressão	Pressão relativa e vácuo
Saídas	Sinal de comutação, saída analógica 4...20 mA invertível e IO-Link
Conexão de processo	G 1/2 rosca externa, DIN EN 837-1
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18...30 V DC
Temperatura do fluido	-25...80 °C
Proteção do invólucro	IP67 e IP69 conforme DIN EN 60529
Materiais em contato com o fluido	Cerâmica Al2O3, aço inoxidável 316L e vedação FKM
Interface de usuário	Display analógico/digital e botões de controle integrados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de 0 a 250 bar e da temperatura de fluido de -25...80 °C.
Aplicações que necessitem de indicação local analógica e digital, saída de corrente 4...20 mA, sinal de comutação ou comunicação IO-Link.
Instalações com conexão de processo G 1/2 externa conforme DIN EN 837-1 e alimentação de 18...30 V DC.

⚠ Considere outro se precisa de:

Não selecionar para pressão acima da faixa de medição de 250 bar; a resistência à pressão indicada não amplia a faixa de medição.
Não aplicar com fluido fora da faixa de temperatura especificada de -25...80 °C.
Não presumir compatibilidade mecânica com conexões de processo diferentes de G 1/2 externa sem adaptador e validação da instalação.
Não presumir compatibilidade elétrica com entradas ou conectores diferentes de M12 A de 4 pinos sem verificar pinagem, alimentação e sinais no datasheet.

APLICAÇÕES E USO

Aplicação declarada: medição industrial de pressão em fluidos líquidos e gasosos; respeitar faixa de medição de 0...250 bar e temperatura do fluido de -25...80 °C.
Aplicação possível, a validar no processo: monitoramento local e envio de sinal a controle ou supervisão por saída 4...20 mA, sinal de comutação ou IO-Link. A seleção deve considerar os limites elétricos, a conexão e a compatibilidade química dos materiais com o fluido.
Para uso em ambiente com limpeza ou exposição a água, considerar os graus IP67/IP69 declarados conforme DIN EN 60529 e verificar as condições reais de montagem e conexão; a classificação não substitui a validação da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão ifm PG1401, 0 a 250 bar, display analógico/digital, saída 4...20 mA e IO-Link, verifique estes pontos:

Escolha o PG1401 quando

A aplicação exigir medição de pressão relativa ou vácuo até 250 bar, conexão de processo G 1/2 externa, alimentação de 18...30 V DC e pelo menos uma das interfaces disponíveis: saída analógica 4...20 mA, sinal de comutação ou IO-Link.

Verifique outra configuração quando

A pressão de processo superar 250 bar, a temperatura do fluido sair de -25...80 °C ou a conexão instalada não corresponder à G 1/2 externa. Confirme no datasheet a configuração elétrica e a faixa ajustada da saída analógica antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor eletrônico de pressão com exibição analógica e digital	Identificação do tipo de produto informada na ficha.
Fabricante	ifm	Marca informada para o produto.
Modelo e SKU	PG1401	Código do produto.
GTIN	4021179344814	Identificador comercial informado na ficha.
Aplicação	Aplicações industriais	Aplicação declarada no contexto do produto.
Meios de processo	Fluidos líquidos e gasosos	Meios indicados na ficha.
Tipo de sensor	Pressão eletrônico	Classificação do sensor.
Tipo de pressão	Pressão relativa; vácuo	Modos de pressão especificados.

Faixa e limites de pressão
Alcance de medição	0...250 bar / 0...3626 psi	Faixa de medição nominal; não confundir com resistência à pressão.
Ponto de comutação SP	0...250 bar	Faixa de ajuste informada para o ponto de comutação.
Ponto inicial do sinal analógico	0...200 bar	Faixa de ajuste do início do sinal analógico.
Ponto final do sinal analógico	50...250 bar	Faixa de ajuste do fim do sinal analógico.
Resistência à pressão	600 bar / 8702 psi	Limite de resistência informado; não é faixa operacional de medição.
Pressão de ruptura mínima	1000 bar / 14503 psi	Valor mínimo de pressão de ruptura especificado.
Resistência contra vácuo	-1000 mbar / 14,5 psi	Limite declarado de resistência contra vácuo.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Intervalo de alimentação especificado.
Consumo de corrente	25...260 mA	Faixa de consumo informada na ficha.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado pelo fabricante.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado para as saídas.
Watchdog integrado	Sim	Recurso declarado na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo e condição de ensaio informados.

Saídas e sinais
Sinais disponíveis	Sinal de comutação; sinal analógico; IO-Link	Tipos de sinal listados para o produto.
Quantidade de saídas digitais	1	Quantidade especificada.
Função de saída	Abertura/fechamento, parametrizável	Função de comutação configurável.
Função elétrica	PNP/NPN	Configuração elétrica indicada para a saída.
Queda de tensão máxima da saída de comutação DC	2 V	Limite especificado para a saída de comutação DC.
Corrente máxima constante da saída de comutação DC	100 mA	Limite de corrente constante especificado.
Frequência de comutação DC	125 Hz	Frequência de comutação indicada.
Quantidade de saídas analógicas	1	Quantidade especificada.
Corrente da saída analógica	4...20 mA, invertível; escala ajustável	Tipo de sinal e possibilidade de configuração.
Carga máxima	500 Ω	Carga máxima informada para a saída.

Precisão e resposta
Repetibilidade	< ± 0,1 % de duração	Valor transcrito conforme a ficha; consultar o datasheet para interpretação da base percentual.
Precisão do ponto de ajuste	< ± 0,5 % de duração	Valor transcrito conforme a ficha; consultar o datasheet para interpretação da base percentual.
Retardo de prontidão	< 0,5 s	Tempo máximo indicado até prontidão.

Comunicação e conexão elétrica
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência IO-Link	COM3 (230,4 kBaud)	Classe e taxa de transferência indicadas.
Padrão SDCI	IEC 61131-9	Norma indicada para a comunicação.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Tipo de conector e contatos especificados; consultar a documentação para pinagem.

Temperaturas e condições ambientais
Temperatura do fluido	-25...80 °C	Faixa de temperatura especificada para o fluido.
Temperatura ambiente	-25...70 °C	Faixa ambiente informada na ficha.
Temperatura de armazenamento	-40...100 °C	Faixa permitida para armazenamento, não para operação.
Grau de proteção	IP67; IP69 conforme DIN EN 60529	Graus de proteção declarados segundo a norma indicada; a adequação depende da instalação.
Resistência a choques	50 g (11 ms), DIN EN 60068-2-27	Condição e norma de ensaio informadas.
Resistência a vibrações	10 g (10...2000 Hz), DIN EN 60068-2-6	Faixa e norma de ensaio informadas.

Materiais e contato com o fluido
Material do invólucro	Aço inoxidável 1.4404 (316L)	Material especificado para o invólucro.
Conector M12	PPSU	Material indicado para o conector.
Vedação	FKM	Material especificado para a vedação.
Visor	Vidro de segurança laminado, 4 mm	Material e espessura informados.
Célula de medição em contato com o fluido	Cerâmica Al2O3	Material especificado para a célula de medição.
Conexão de processo em contato com o fluido	Aço inoxidável 1.4404 (316L)	Material informado para a conexão de processo.
Vedação em contato com o fluido	FKM	Material de vedação listado como em contato com o fluido.

Conexão de processo e construção
Conexão de processo	G 1/2 rosca externa conforme DIN EN 837-1	Interface mecânica de processo especificada.
Formato	Cilíndrico	Formato informado na ficha.
Acabamento	Metálico polido	Acabamento declarado.
Dimensões	160 x 100 x 57 mm	Dimensões fornecidas no dataset; confirmar desenho dimensional para montagem.
Peso	692 g	Peso informado no dataset.

Display e operação
Tipo de exibição	Híbrido, analógico e digital	Indicação local combinando display analógico e digital.
Indicador visual	Escala circular com faixas coloridas verde e vermelho	Descrição do indicador visual.
Interface de usuário	Botões de controle integrados	Elementos de operação disponíveis no sensor.

Vida útil e certificações
Ciclos de pressão mínimos	100 milhões	Quantidade mínima informada na ficha.
MTTF	115 anos	Valor declarado no dataset; não representa garantia nem vida útil assegurada.
Certificado UL, número de aprovação	J063	Identificador de aprovação informado.
Certificado UL, número do arquivo	E174189	Identificador de arquivo informado.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, tipo de transferência COM3 (230,4 kBaud), conforme IEC 61131-9.

• Saída de corrente analógica 4...20 mA, invertível e com escala ajustável.

• Saída de comutação parametrizável, função elétrica PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC. Consulte o datasheet do fabricante para a atribuição dos pinos e ligação elétrica; não inferir a pinagem apenas pelo número de contatos.

Processo Conexão de processo G 1/2 rosca externa conforme DIN EN 837-1. A conexão de processo é mecânica e não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link 1.1 e COM3.	✓	A ficha especifica IO-Link 1.1 e tipo de transferência COM3 (230,4 kBaud); validar o dispositivo mestre e a configuração do sistema.
Entrada analógica que aceite sinal de corrente 4...20 mA e esteja dentro das condições elétricas da instalação.	✓	O sensor fornece saída analógica de 4...20 mA, invertível e com escala ajustável; a carga máxima indicada é 500 Ω.
Instalação com rosca de processo G 1/2 externa conforme DIN EN 837-1.	✓	Essa é a conexão mecânica especificada para o produto; conferir correspondência da rosca e vedação da instalação.
Processo com pressão medida superior a 250 bar.	✗	A faixa de medição termina em 250 bar. A resistência à pressão de 600 bar é um limite de resistência, não uma faixa de medição.
Processo com temperatura do fluido fora de -25...80 °C.	✗	A temperatura do fluido especificada é de -25...80 °C.
Sistema que exija conector diferente de M12 A de 4 contatos sem adaptação validada.	✗	A conexão elétrica especificada é M12, codificação A, 4 contatos; não há informação de compatibilidade direta com outros conectores.

INSTALAÇÃO

Como instalar o Sensor de pressão ifm PG1401, 0 a 250 bar, display analógico/digital, saída 4...20 mA e IO-Link

Confirme que a faixa de pressão do processo não excede 0...250 bar e que a temperatura do fluido está entre -25...80 °C.
Verifique se a conexão mecânica do ponto de medição corresponde à rosca externa G 1/2 conforme DIN EN 837-1 e se os materiais em contato são adequados ao fluido.
Instale o sensor na conexão de processo sem aplicar esforço ao corpo ou ao conector; consulte o fabricante para torque e método de vedação, pois esses valores não constam nos dados fornecidos.
Conecte o plugue M12 A de 4 contatos ao circuito compatível e consulte a folha de dados para confirmar a pinagem antes de energizar.
Alimente o sensor com 18...30 V DC e conecte a saída escolhida — comutação, 4...20 mA ou IO-Link — respeitando os limites elétricos da entrada associada.
Configure os pontos de comutação ou a escala analógica conforme a aplicação e confirme a leitura no display e no sistema de controle.

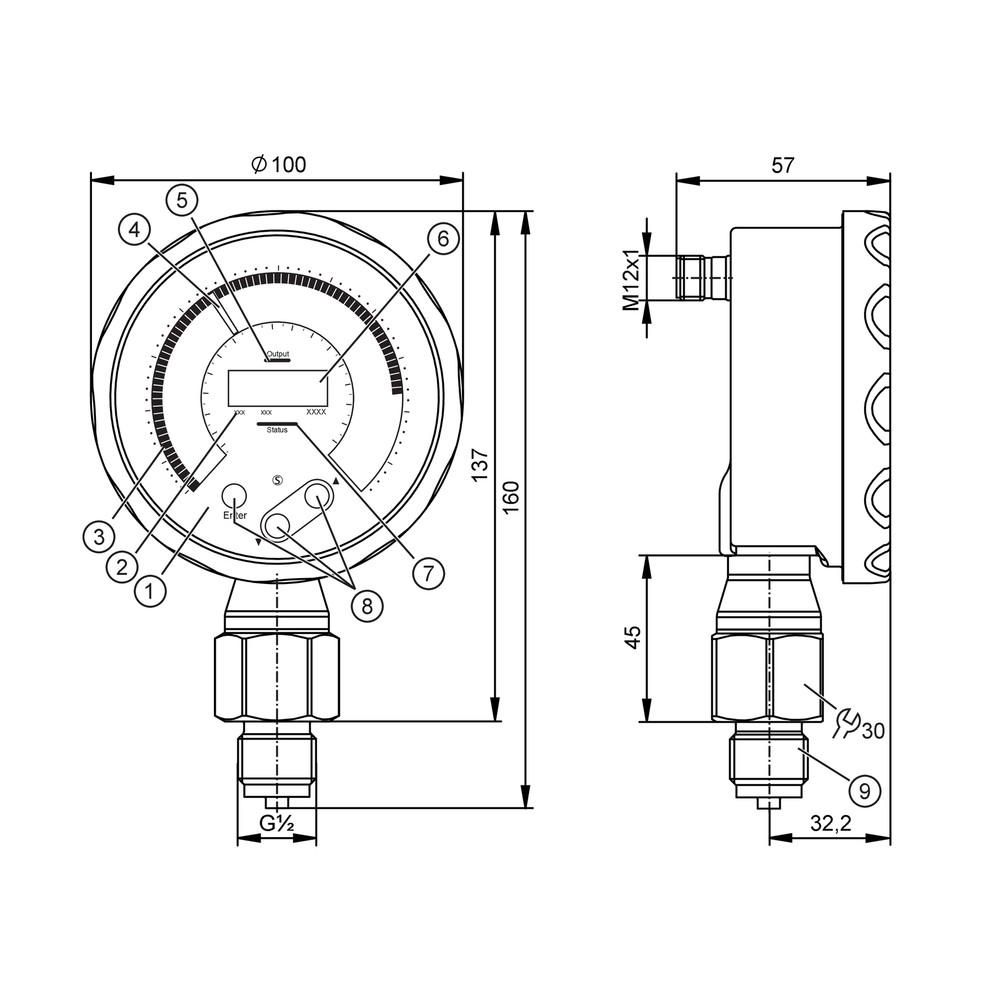

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display permanece apagado ou o sensor não comunica.	Alimentação ausente ou fora do intervalo de 18...30 V DC, conexão M12 mal acoplada ou ligação elétrica incorreta.	Meça a tensão no conector durante a operação, confira o encaixe M12 e valide a pinagem na folha de dados do fabricante.
A leitura do sinal 4...20 mA está ausente ou fora da escala esperada.	Entrada do controlador incompatível, carga acima de 500 Ω, circuito aberto ou escala analógica configurada de forma diferente da esperada.	Verifique continuidade e configuração da entrada, meça a corrente do circuito e confirme a carga total e os pontos inicial/final configurados.
A saída de comutação não muda no ponto esperado.	Ponto de comutação ou função de saída parametrizados incorretamente, ou incompatibilidade entre a lógica PNP/NPN e a entrada conectada.	Confira a parametrização do ponto SP, a lógica selecionada e a compatibilidade elétrica da entrada; confirme que a pressão aplicada está dentro da faixa de medição.
A leitura apresenta desvio ou não acompanha a pressão do processo.	Pressão fora da faixa de medição, conexão de processo inadequada ou condição de instalação/fluido não compatível com as especificações.	Compare a pressão com a faixa 0...250 bar, confira a conexão G 1/2 e a temperatura do fluido; inspecione a instalação e consulte o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PG1401 em português (Datasheet) Desenho em escala PG1401 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PG1401 e para que tipo de processo serve?

É um sensor eletrônico de pressão da ifm para aplicações industriais com fluidos líquidos e gasosos. Mede pressão relativa e vácuo e oferece indicação local, sinais de saída e IO-Link.

O sensor pode ser ligado a um mestre IO-Link?

Sim, a ficha especifica IO-Link 1.1, COM3 a 230,4 kBaud e referência IEC 61131-9. Confirme que o mestre e a configuração do sistema suportam esses parâmetros.

O que vem junto com o sensor?

A ficha fornecida não informa acessórios ou itens adicionais incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Ele serve para medir pressões acima de 250 bar?

Não para medição nessa faixa: o alcance de medição especificado é 0...250 bar. A resistência à pressão de 600 bar não deve ser interpretada como faixa de medição.

Posso usar o PG1401 com fluido acima de 80 °C?

A ficha especifica temperatura do fluido de -25...80 °C, portanto não indica operação do fluido acima desse limite. Verifique o datasheet do fabricante para as condições específicas da instalação.

O display acende, mas o valor não aparece no controlador; o sensor está com defeito?

Não necessariamente; pode haver incompatibilidade de entrada, ligação incorreta ou configuração do sinal. Antes de substituir, confirme a pinagem, o tipo de saída utilizado e a parametrização do controlador.

A corrente analógica fica fora da faixa esperada; o que devo verificar?

Confira se a saída está configurada para 4...20 mA e se a escala inicial/final corresponde ao processo. Verifique também circuito aberto e carga, cuja máxima indicada é 500 Ω.

Devo escolher este modelo ou um sensor com outra faixa de pressão?

Escolha o PG1401 se a medição necessária estiver entre 0 e 250 bar e a instalação aceitar G 1/2 externa e alimentação de 18...30 V DC. Para outra faixa, selecione um modelo cuja faixa de medição cubra o processo; a ficha não especifica um modelo alternativo.

O PG1401 inclui cabo ou adaptador para instalar?

A ficha não lista cabo, adaptador ou outros acessórios incluídos. A conexão elétrica do sensor é M12 A de 4 contatos; confirme separadamente os itens necessários para a instalação.

Como devo verificar a instalação antes de colocar o sensor em operação?

Confirme a rosca de processo G 1/2 externa, a adequação dos materiais ao fluido e a alimentação de 18...30 V DC. Consulte a folha de dados para a pinagem e os requisitos de instalação, pois a ficha fornecida não informa torque de montagem.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão atmosférica de referência.

IO-Link

Interface de comunicação digital ponto a ponto entre sensor e dispositivo mestre.

Sinal 4...20 mA

Saída analógica de corrente usada para transmitir um valor de medição; neste sensor é invertível e tem escala ajustável.

Grau de proteção IP

Classificação da proteção do invólucro contra ingresso de partículas e água, conforme condições definidas pela norma aplicável.

PNP/NPN

Tipos de configuração elétrica de saída de comutação, que devem corresponder à entrada do equipamento conectado.

Ligações relacionadas com "PG1401 IFM - Sensor de Pressão ifm Aplicações Industriais 0-250 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PG1401 IFM - Sensor de Pressão ifm Aplicações Industriais 0-250 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
