Sensor de Pressão IFM PG1400 - 0-400 Bar IO-Link

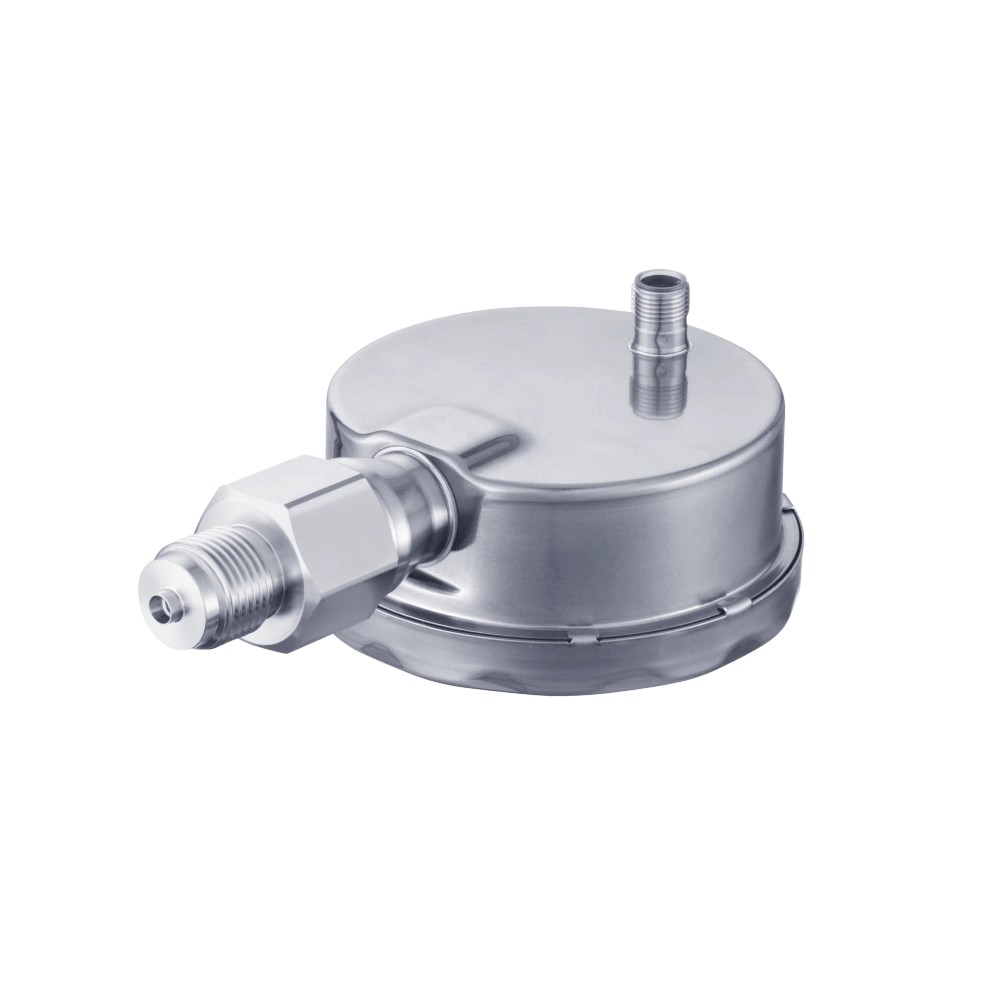

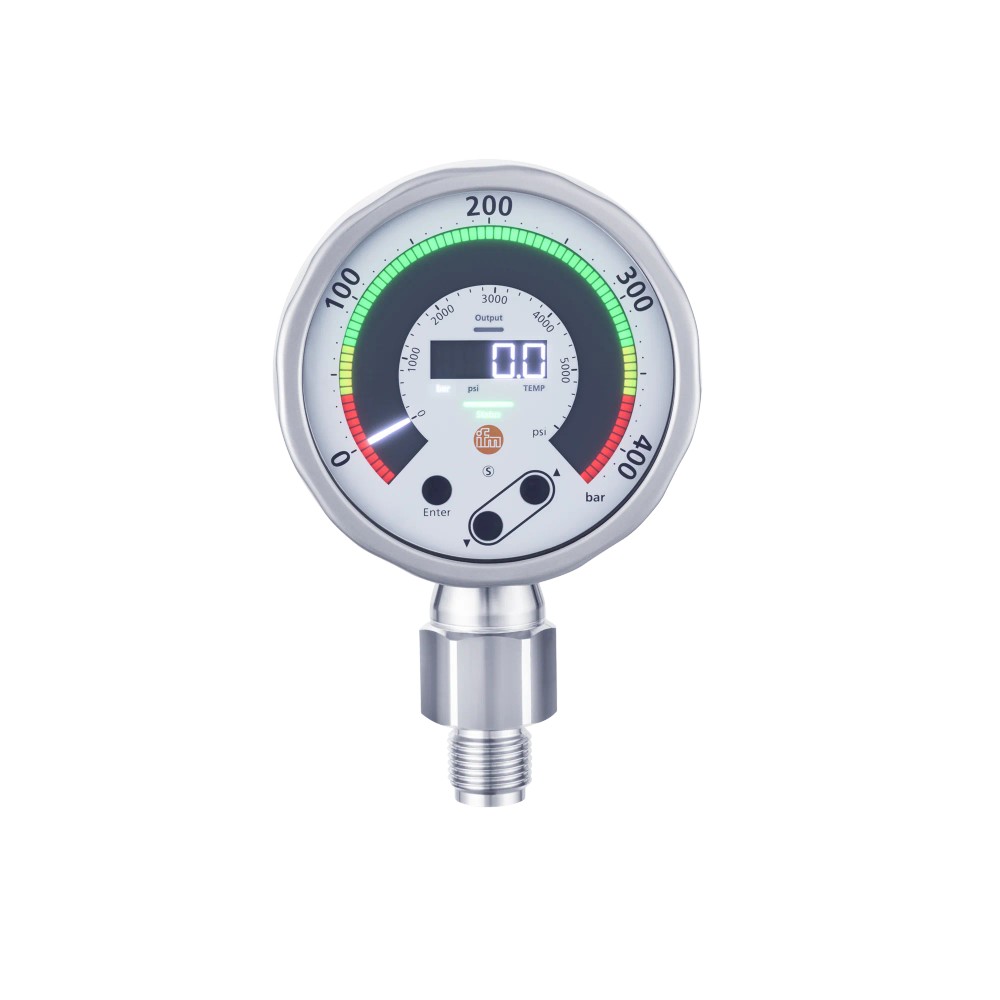

Pré-visualizar: PG1400 IFM - Sensor de Pressão IFM Monitoramento de fluidos 0-400 bar, IO-Link, Analógico

PG1400 IFM - Sensor de Pressão IFM Monitoramento de fluidos 0-400 bar, IO-Link, Analógico

Imagem meramente ilustrativa

R$ 5.721,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PG1400
EAN: 4021179344791
NCM do produto: 90262090

Destaques do Produto Faixa 0...400 bar /...mais

Fechar menu

Saiba mais sobre: "PG1400 IFM - Sensor de Pressão IFM Monitoramento de fluidos 0-400 bar, IO-Link, Analógico"

Destaques do Produto

Faixa

0...400 bar / 0...5800 psi

Processo

Rosca externa G 1/2, DIN EN 837-1

Saída analógica

4...20 mA, invertível e de escala ajustável

Comunicação

IO-Link 1.1, COM3

Alimentação

18...30 V DC

Ambiente no processo

Temperatura do fluido: -25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico IFM PG1400 com exibição analógica, 0...400 bar, IO-Link e saída 4...20 mA

O IFM PG1400 é um sensor eletrônico para monitoramento de pressão relativa e vácuo em fluidos líquidos e gasosos. Mede de 0 a 400 bar e oferece indicação analógica com display alfanumérico digital de 4 dígitos e ponteiro de LED. Disponibiliza saída de comutação, saída analógica 4...20 mA ajustável e invertível, além de comunicação IO-Link. Sua conexão de processo é G 1/2 externa, e o grau de proteção informado é IP 67 e IP 69.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...400 bar / 0...5800 psi
Tipo de pressão	Pressão relativa; vácuo
Saídas e comunicação	Comutação; analógica 4...20 mA; IO-Link
Conexão de processo	G 1/2 externa, DIN EN 837-1
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18...30 V DC
Temperatura do fluido	-25...80 °C
Grau de proteção	IP 67; IP 69, conforme DIN EN 60529
Materiais em contato com o fluido	Cerâmica Al2O3; aço inoxidável 316L; vedação FKM
Interface IO-Link	Revisão 1.1; COM3 (230,4 kBaud)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa ou vácuo em fluidos líquidos e gasosos, dentro da faixa de medição e das condições de temperatura especificadas.
Instalações que utilizem conexão de processo G 1/2 externa conforme DIN EN 837-1.
Sistemas de automação que aceitem sinal de comutação, sinal analógico 4...20 mA ou IO-Link 1.1.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação ultrapasse a faixa de medição de 0...400 bar; a resistência à pressão informada não deve ser tratada como faixa normal de medição.
Aplicações com temperatura do fluido fora de -25...80 °C.
Instalações cuja conexão de processo não seja compatível com G 1/2 externa, salvo uso de uma adaptação mecânica apropriada e validada para o processo.

APLICAÇÕES E USO

Uso explicitamente indicado: monitoramento de pressão em fluidos líquidos e gasosos, incluindo pressão relativa e vácuo, dentro dos limites especificados pelo fabricante.
Possibilidade de integração em sistema de automação com leitura analógica 4...20 mA ou IO-Link; a compatibilidade efetiva depende da entrada, do master e da configuração elétrica disponíveis no sistema.
Para instalação em ambientes sujeitos a lavagem ou ingresso de água, considerar a classificação IP 67/IP 69 informada, respeitando as condições e orientações do fabricante.
Limites operacionais relevantes: fluido de -25...80 °C, ambiente de -25...70 °C e medição de 0...400 bar. A adequação ao fluido específico deve ser validada em função dos materiais em contato declarados.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico IFM PG1400 com exibição analógica, 0...400 bar, IO-Link e saída 4...20 mA, verifique estes pontos:

Escolha o PG1400 quando

A faixa necessária estiver entre 0 e 400 bar, o processo exigir medição de pressão relativa ou vácuo e houver compatibilidade com rosca G 1/2 externa. A aplicação também deve aceitar alimentação de 18...30 V DC e uma das interfaces ou saídas disponíveis: comutação, 4...20 mA ou IO-Link.

Considere outra configuração quando

A pressão medida exceder 400 bar, a temperatura do fluido sair do intervalo de -25...80 °C ou a conexão de processo requerida não corresponder à G 1/2 externa. Para outras diferenças de faixa, conexão ou sinal, consulte o datasheet e selecione uma versão que declare os requisitos da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão eletrônico com exibição analógica	Tipo de produto informado na ficha.
Marca e modelo	IFM PG1400	Identificação do produto.
SKU / Part Number	PG1400	Código de identificação do modelo.
GTIN	4021179344791	Código global de identificação do produto.
Fluidos	Fluidos líquidos e gasosos	Meios indicados na ficha.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão declarados.

Faixa de medição e limites de pressão
Alcance de medição	0...400 bar / 0...5800 psi	Faixa nominal de medição.
Ponto de comutação SP	0...400 bar / 0...5800 psi	Intervalo configurável informado para o ponto de comutação.
Ponto inicial do sinal analógico	0...320 bar / 0...4640 psi	Faixa informada para ajuste do ponto inicial da saída analógica.
Ponto final do sinal analógico	80...400 bar / 1160...5800 psi	Faixa informada para ajuste do ponto final da saída analógica.
Resistência à pressão	800 bar / 11603 psi	Valor de resistência à pressão; não corresponde à faixa normal de medição.
Resistência contra vácuo	-1000 mbar / 14,5 psi	Limite de resistência a vácuo informado na ficha.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	25...260 mA	Intervalo informado na ficha.
Classe de proteção elétrica	III	Classe declarada para o equipamento.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo e condição de ensaio informados.
Proteção contra inversão de polaridade	Sim	Recurso de proteção declarado.
Watchdog integrado	Sim	Função indicada na ficha.

Saídas e sinais
Tipos de sinal	Sinal de comutação; sinal analógico; IO-Link	Tipos de saída e comunicação declarados.
Saída analógica	4...20 mA, invertível e de escala ajustável	Faixa e possibilidades de ajuste informadas.
Quantidade de saídas analógicas	1	Quantidade declarada.
Quantidade de saídas digitais	1	Quantidade declarada.
Função elétrica	PNP/NPN	Função de saída indicada na ficha.
Corrente máxima constante da saída de comutação DC	100 mA	Limite contínuo especificado para a saída de comutação.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo informado para a saída DC.
Frequência de comutação DC	125 Hz	Frequência de comutação especificada.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado na ficha.
Proteção contra sobrecarga	Sim	Recurso de proteção declarado.
Carga máxima da saída analógica	500 Ω	Limite de carga especificado.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência	COM3 (230,4 kBaud)	Taxa e modo de transferência especificados.
Padrão SDCI	IEC 61131-9	Padrão informado para a comunicação IO-Link.
Master port exigida	Classe A	Classe de porta necessária indicada na ficha.
Modo SIO	Sim	Operação em modo SIO declarada.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e contatos informados.

Conexão de processo e materiais
Conexão de processo	G 1/2 rosca externa, DIN EN 837-1	Conexão mecânica especificada.
Materiais em contato com o fluido	Célula de medição: cerâmica Al2O3; conexão de processo: aço inoxidável 1.4404/316L; vedação: FKM	Materiais declarados para as partes em contato com o fluido.
Material do invólucro	Aço inoxidável 316L	Material informado para o invólucro.
Material do conector M12	PPSU	Material informado para o conector.
Material do visor	Vidro de segurança laminado, 4 mm	Material e espessura declarados.
Material da vedação	FKM	Material informado para a vedação.

Condições ambientais
Temperatura ambiente	-25...70 °C	Limite de temperatura ambiente informado.
Temperatura do fluido	-25...80 °C	Intervalo de temperatura do fluido especificado.
Temperatura de armazenamento	-40...100 °C	Intervalo de armazenamento informado.
Grau de proteção	IP 67; IP 69, conforme DIN EN 60529	Classificação de proteção declarada e norma de referência.

Display e elementos de operação
Tipo de exibição	Analógica	Tipo de exibição identificado nos dados do produto.
Display	Alfanumérico digital de 4 dígitos	Descrição do display presente na ficha do produto.
Indicador	Ponteiro de LED	Elemento de indicação descrito na ficha do produto.

Tempos de reação
Retardo de prontidão	< 0,5 s	Tempo de prontidão especificado.

Dados mecânicos e dimensões
Dimensões	160 x 100 x 57 mm	Dimensões informadas no catálogo; confirmar referência do desenho dimensional.
Peso	693,5 g	Peso informado no conjunto de dados do produto.
Resistência à pressão	800 bar / 11603 psi	Limite mecânico informado; não utilizar como faixa de medição.

Conformidade e identificação regulatória
Certificado UL	J064 / E174189	Identificação de certificado informada na ficha.
NCM	9026.20.90	Código de classificação fiscal informado.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, tipo de transferência COM3 (230,4 kBaud), padrão SDCI IEC 61131-9; requer classe A de master port.

• Modo SIO informado: sim.

• Saída analógica 4...20 mA, invertível e com escala ajustável.

• Sinal de comutação; função elétrica PNP/NPN conforme ficha.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC; classe de proteção III. Verificar pinagem e configuração de saída no datasheet antes de energizar. Carga máxima informada para a saída analógica: 500 Ω.

Processo Rosca externa G 1/2 conforme DIN EN 837-1. A compatibilidade mecânica depende da rosca correspondente na tomada de pressão; não implica compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada IO-Link com master port classe A e suporte a IO-Link 1.1/COM3	✓	A ficha indica IO-Link revisão 1.1, COM3 (230,4 kBaud) e classe A de master port exigida.
Entrada analógica de 4...20 mA, com carga dentro do limite informado	✓	O produto fornece corrente analógica 4...20 mA, ajustável/invertível, e informa carga máxima de 500 Ω.
Conexão de processo G 1/2 externa conforme DIN EN 837-1	✓	Essa é a conexão de processo especificada para o sensor; confirmar a rosca complementar na instalação.
Processo com pressão requerida acima de 400 bar	✗	A faixa de medição termina em 400 bar. A resistência à pressão de 800 bar não amplia a faixa de medição.
Fluido com temperatura fora de -25...80 °C	✗	A temperatura especificada para o fluido é de -25...80 °C.
Conexão elétrica M12 codificação A compatível e alimentação de 18...30 V DC	✓	A ficha especifica conector M12 codificação A e tensão de operação de 18...30 V DC; confirmar pinagem no datasheet.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico IFM PG1400 com exibição analógica, 0...400 bar, IO-Link e saída 4...20 mA

Confirme que a faixa de pressão, o tipo de pressão e a temperatura do fluido atendem aos limites indicados para a aplicação.
Verifique se a tomada de pressão possui rosca compatível com G 1/2 externa conforme DIN EN 837-1; não force o acoplamento.
Instale o sensor de acordo com as instruções do fabricante e com os requisitos de vedação aplicáveis à conexão e ao processo.
Conecte o M12 codificação A e alimente somente dentro da faixa de 18...30 V DC; consulte o datasheet para pinagem e esquema elétrico.
Para IO-Link, use master port classe A compatível com revisão 1.1 e COM3; para saída analógica, confira a carga do circuito, limitada a 500 Ω.
Após a montagem, verifique a vedação, a indicação do sensor e a leitura ou comutação no sistema de controle antes de liberar o processo.

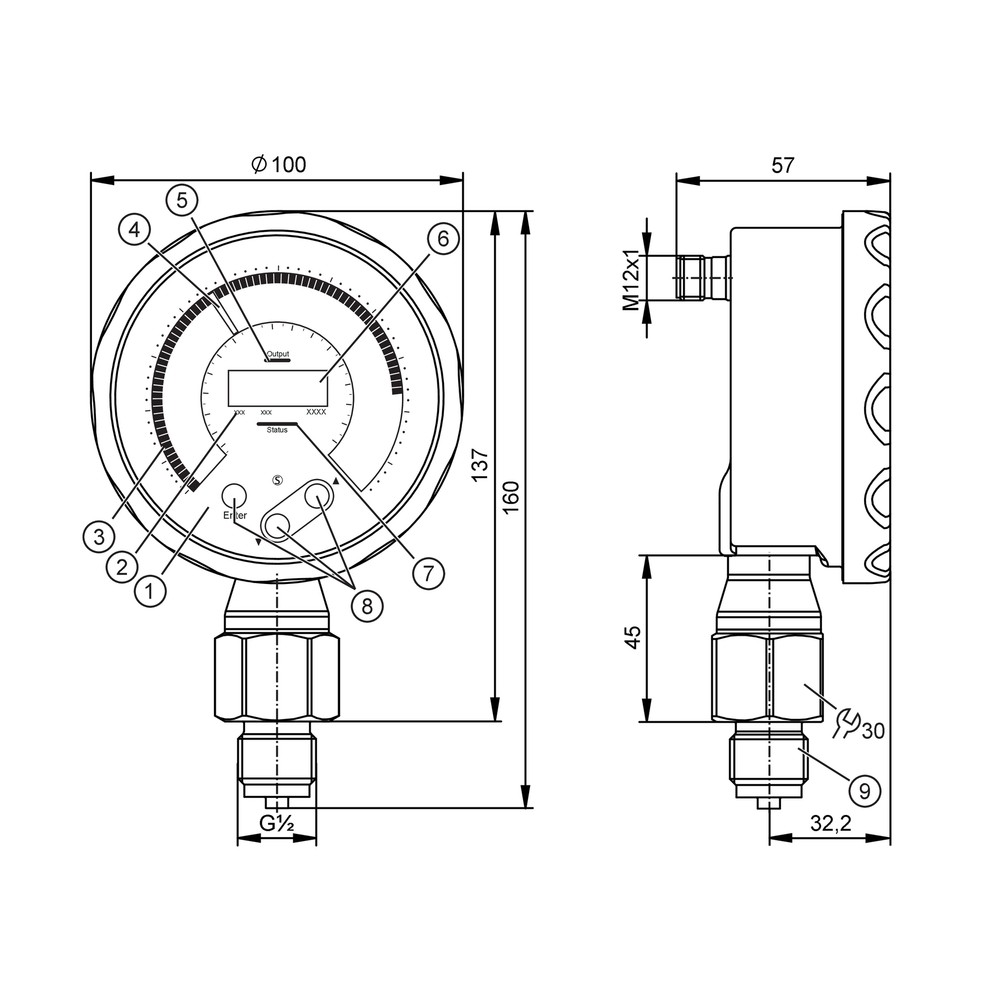

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não apresenta leitura.	Alimentação ausente, tensão fora da faixa especificada ou ligação elétrica incorreta.	Meça a alimentação no conector e confirme 18...30 V DC; confira a pinagem no datasheet e a conexão M12.
O valor de pressão não corresponde à leitura esperada no controlador.	Escala da saída analógica configurada de modo diferente do intervalo esperado ou carga do circuito acima do limite informado.	Confira os pontos inicial e final configurados para 4...20 mA e verifique se a carga total não excede 500 Ω.
O controlador não recebe dados IO-Link.	Master port incompatível com os requisitos, configuração de comunicação inadequada ou ligação incorreta.	Confirme suporte a IO-Link 1.1, COM3 e master port classe A; verifique conexão, alimentação e configuração do master.
Há vazamento na conexão de processo ou a instalação não rosqueia corretamente.	Roscas incompatíveis, montagem inadequada ou vedação imprópria para a conexão.	Confirme a rosca G 1/2 externa conforme DIN EN 837-1, inspecione a interface e siga as instruções de instalação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PG1400 em português (Datasheet) Desenho em escala do PG1400 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PG1400 e para que tipo de sistema serve?

É um sensor eletrônico para monitoramento de pressão relativa e vácuo em fluidos líquidos e gasosos. Pode fornecer sinal de comutação, saída analógica e comunicação IO-Link.

O PG1400 funciona com um master IO-Link comum?

A ficha especifica IO-Link 1.1, COM3 e requisito de master port classe A. Confirme esses requisitos e a compatibilidade do controlador antes da integração.

O produto acompanha cabo, conector ou adaptador de rosca?

A ficha fornecida não relaciona acessórios inclusos. Ela especifica um conector elétrico M12 no sensor e conexão de processo G 1/2 externa, mas não confirma cabo ou adaptador no fornecimento.

Posso usar este sensor em uma linha que passe de 400 bar?

A faixa de medição termina em 400 bar, portanto ele não atende à medição acima desse valor. A resistência à pressão indicada de 800 bar não deve ser confundida com faixa de medição.

Ele serve para fluido acima de 80 °C?

Não conforme a faixa de temperatura do fluido informada, que vai de -25 a 80 °C. Para temperaturas fora desse intervalo, selecione um modelo cuja ficha técnica cubra a condição.

O display está aceso, mas o controlador não recebe o sinal de 4...20 mA; o que verificar?

Verifique primeiro a alimentação, a ligação elétrica, a configuração dos pontos inicial e final da escala e a carga do circuito. A carga máxima informada para a saída analógica é 500 Ω.

O valor IO-Link não aparece no sistema; preciso trocar o sensor?

Não necessariamente: confirme primeiro que o master atende IO-Link 1.1, COM3 e classe A, e revise alimentação, conexão e configuração do canal. A ficha não permite concluir que a falha seja do sensor sem esses testes.

É melhor escolher o PG1400 ou um sensor somente com saída analógica?

O PG1400 é adequado quando a aplicação pode aproveitar saída de comutação, 4...20 mA e IO-Link, além da indicação no próprio sensor. Se a instalação exigir outra faixa de pressão ou conexão, compare com um modelo cuja ficha declare esses requisitos.

Como faço a instalação elétrica sem danificar o sensor?

Use a conexão M12 codificação A e alimentação de 18...30 V DC, seguindo a pinagem do datasheet. Antes de energizar, confirme também o tipo de entrada do controlador e a carga do circuito analógico, se utilizada.

O sensor pode ser montado diretamente em uma tomada G 1/2?

A conexão de processo especificada é G 1/2 externa conforme DIN EN 837-1. Confirme que a tomada é mecanicamente correspondente e siga as instruções de montagem e vedação do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface digital de comunicação entre o sensor e um master compatível.

Saída 4...20 mA

Sinal analógico de corrente usado para transmitir uma variável medida ao sistema de controle.

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme a classificação indicada para o sensor.

Grau de proteção IP

Classificação do invólucro quanto à proteção contra ingresso de elementos externos, conforme a norma indicada.

Conexão G 1/2

Conexão de processo roscada externa usada para montar o sensor em uma tomada compatível.
