Sensor de Pressão IFM PE2092 - 0-100 bar com IO-Link

Pré-visualizar: PE2092 IFM - Sensor de Pressão com Display Aplicações Industriais 0-100 bar, IO-Link, G 1/4

PE2092 IFM - Sensor de Pressão com Display Aplicações Industriais 0-100 bar, IO-Link, G 1/4

Imagem meramente ilustrativa

R$ 4.932,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PE2092
EAN: 4021179308458
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PE2092 IFM - Sensor de Pressão com Display Aplicações Industriais 0-100 bar, IO-Link, G 1/4"

Destaques do Produto

Faixa de medição

0...100 bar

Tipo de pressão

Relativa

Conexão de processo

G 1/4 rosca interna

Saída analógica

4...20 mA ou 0...10 V, escala ajustável 1:5

Comunicação

IO-Link COM2, 38,4 kBaud, revisão 1.1

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PE2092 IFM — Sensor de pressão com display, pressão relativa de 0 a 100 bar, IO-Link e conexão G 1/4 rosca interna

O IFM PE2092 é um sensor eletrônico de pressão relativa com display, destinado a aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 100 bar e oferece IO-Link, sinal de comutação e saída analógica configurável em 4...20 mA ou 0...10 V. Sua conexão de processo é G 1/4 rosca interna, e a temperatura de operação especificada é de -25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PE2092
Tipo de pressão	Pressão relativa
Faixa de medição	0...100 bar / 0...1450 psi / 0...10 MPa
Saídas	Sinal de comutação, sinal analógico e IO-Link
Saída analógica	4...20 mA ou 0...10 V; escala ajustável 1:5
Conexão de processo	G 1/4, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Alimentação	18...30 V DC, para SELV/PELV
Temperatura de operação	-25...80 °C
Proteção e dimensões	IP65/IP67; Ø 34 mm, comprimento 90,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que requerem medição de pressão relativa na faixa de 0...100 bar.
Instalações com fluidos líquidos ou gasosos, considerando os materiais em contato especificados: aço inoxidável 1.4404/316L, cerâmica Al2O3 99,9% e EPDM.
Sistemas com conexão de processo G 1/4 rosca interna e alimentação de 18...30 V DC SELV/PELV.
Aplicações que utilizem IO-Link ou sinal de comutação e/ou saída analógica 4...20 mA ou 0...10 V.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão medida estiver fora da faixa de 0...100 bar; a ficha não especifica uma faixa de medição válida além desse intervalo.
Não selecionar para instalação que exija conexão de processo diferente de G 1/4 rosca interna sem validar adaptadores e compatibilidade mecânica.
Não selecionar para alimentação fora de 18...30 V DC, ou sem atender às condições SELV/PELV indicadas.
Não presumir compatibilidade com fluidos que possam ser incompatíveis com aço inoxidável 1.4404/316L, Al2O3 ou EPDM; confirmar compatibilidade química com o fabricante.

APLICAÇÕES E USO

Uso industrial para monitorar pressão relativa de fluidos líquidos ou gasosos, dentro da faixa de medição declarada de 0...100 bar. A aplicação é indicada no dataset; confirme a compatibilidade química dos materiais em contato com o fluido.
Integração a sistemas de automação com IO-Link, desde que o mestre atenda a COM2, 38,4 kBaud e revisão 1.1.
Integração por saída analógica em sistemas preparados para 4...20 mA ou 0...10 V; a ficha declara escala ajustável 1:5.
Uso com sinal de comutação em sistemas compatíveis com as saídas declaradas; consulte o datasheet para configuração e lógica de ligação.
Possibilidade inferida: indicação local de pressão durante operação, baseada na presença do display alfanumérico de 4 dígitos. A ficha não especifica cenário de processo ou fluido particular.

COMO ESCOLHER

Antes de comprar o PE2092 IFM — Sensor de pressão com display, pressão relativa de 0 a 100 bar, IO-Link e conexão G 1/4 rosca interna, verifique estes pontos:

Escolha o PE2092 quando

A aplicação exigir pressão relativa até 100 bar, display local, conexão de processo G 1/4 rosca interna e interface IO-Link ou saídas analógica e de comutação. Confirme também alimentação de 18...30 V DC e temperatura do fluido dentro de -25...80 °C.

Avalie outra configuração quando

A faixa de pressão necessária exceder 0...100 bar, a conexão de processo não corresponder a G 1/4 rosca interna ou a alimentação ficar fora de 18...30 V DC. Para fluidos em contato, valide previamente a compatibilidade química dos materiais informados; a ficha não define compatibilidade universal com fluidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Modelo	PE2092	Identificação do produto no anúncio e na ficha.
Tipo de produto	Sensor de pressão eletrônico com display	Categoria funcional informada.
Aplicação	Aplicações industriais	Aplicação declarada na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios indicados; conferir compatibilidade dos materiais em contato para cada fluido.
Tipo de pressão	Pressão relativa	Referência de medição especificada.

Faixa de medição e limites de pressão
Alcance de medição	0...100 bar / 0...1450 psi / 0...10 MPa	Faixa nominal de medição informada.
Resistência à pressão	300 bar / 4350 psi / 30 MPa	Limite de resistência à pressão indicado na ficha; não representa a faixa de medição.
Pressão mínima de ruptura	650 bar / 9400 psi / 65 MPa	Valor mínimo de pressão de ruptura informado pelo fabricante; não é pressão de operação.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência contra vácuo declarado.

Dados elétricos
Tensão de operação	18...30 V DC, para SELV/PELV	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso elétrico indicado pelo fabricante.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.
Função elétrica	PNP/NPN	Função declarada; confirmar configuração e ligação no datasheet.

Saídas e sinais
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Tipos de sinal declarados na ficha.
Quantidade de saídas digitais	2	Quantidade informada.
Quantidade de saídas analógicas	1	Quantidade informada.
Corrente da saída analógica	4...20 mA; escala ajustável 1:5	Tipo e possibilidade de ajuste da escala declarados.
Tensão da saída analógica	0...10 V; escala ajustável 1:5	Tipo e possibilidade de ajuste da escala declarados.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link COM2, 38,4 kBaud, revisão 1.1	Protocolo e parâmetros de comunicação declarados.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos informados; consultar o datasheet para pinagem.

Conexão de processo e materiais
Conexão de processo	G 1/4 rosca interna	Conexão mecânica indicada para o processo.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); Al2O3 (99,9%, cerâmica); EPDM	Materiais declarados; validar compatibilidade química com o fluido.
Materiais do produto	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados para o produto; a ficha não discrimina aqui a localização de cada material.

Condições ambientais
Temperatura ambiente/operação	-25...80 °C	Faixa informada para temperatura ambiente e de operação.
Temperatura do fluido	-25...80 °C	Faixa de temperatura do fluido declarada.
Grau de proteção	IP65; IP67	Graus declarados; respeitar as condições de instalação e conexão especificadas pelo fabricante.

Displays e elementos de operação
Display	Display alfanumérico de 4 dígitos, vermelho/verde	Descrição do catálogo para indicação local.

Dados mecânicos
Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões declaradas; verificar desenho dimensional para montagem.
Peso	253,7 g	Peso informado no dataset do produto.

Certificações, testes e conformidade
Normas e testes	DIN EN 61000-6-2; DIN EN 61000-6-3; DIN EN 60068-2-27; DIN EN 60068-2-6; UL J013	Referências de certificação/teste listadas na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link: COM2, 38,4 kBaud, revisão 1.1.

• Sinal analógico: 4...20 mA ou 0...10 V, com escala ajustável 1:5.

• Sinal de comutação; função elétrica PNP/NPN. A ficha não detalha a configuração de cada saída.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Verifique a pinagem e a configuração das saídas no datasheet antes de conectar; não há pinout detalhado disponível no contexto.

Processo G 1/4 rosca interna. A conexão mecânica deve corresponder à rosca do ponto de medição; compatibilidade mecânica não determina compatibilidade química do fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link COM2, 38,4 kBaud e revisão 1.1	✓	A ficha identifica essa interface e esses parâmetros de comunicação.
Entrada analógica compatível com 4...20 mA ou 0...10 V	✓	O sensor disponibiliza essas saídas analógicas; a escala é ajustável 1:5.
Sistema de alimentação 18...30 V DC conforme SELV/PELV	✓	Essa é a faixa de tensão de operação especificada.
Ponto de medição com rosca de processo G 1/4 interna correspondente	✓	É a conexão de processo especificada. Confirme a geometria e a vedação da instalação.
Aplicação com pressão relativa na faixa de 0...100 bar	✓	Corresponde ao alcance de medição informado.
Aplicação que requer leitura acima de 100 bar	✗	A faixa de medição declarada termina em 100 bar.
Fluido cuja compatibilidade com aço inoxidável 1.4404/316L, cerâmica Al2O3 99,9% ou EPDM não foi confirmada	✗	A compatibilidade química não pode ser presumida; consulte o fabricante para validar os materiais em contato com o fluido.

INSTALAÇÃO

Como instalar o PE2092 IFM — Sensor de pressão com display, pressão relativa de 0 a 100 bar, IO-Link e conexão G 1/4 rosca interna

Confirme que a faixa de pressão de processo está dentro de 0...100 bar e que a aplicação requer pressão relativa.
Verifique a compatibilidade química do fluido com aço inoxidável 1.4404/316L, cerâmica Al2O3 99,9% e EPDM.
Confirme que o ponto de montagem possui conexão compatível com G 1/4 rosca interna e que os requisitos de vedação são atendidos.
Instale o sensor sem aplicar esforços que possam danificar a rosca ou o corpo; siga as orientações de montagem do fabricante.
Conecte o cabo ao conector M12 codificação A de 4 contatos e respeite a pinagem do datasheet. Alimente com 18...30 V DC SELV/PELV.
Configure IO-Link, sinal de comutação ou saída analógica conforme o sistema receptor e valide a leitura e os estados de saída antes da operação.

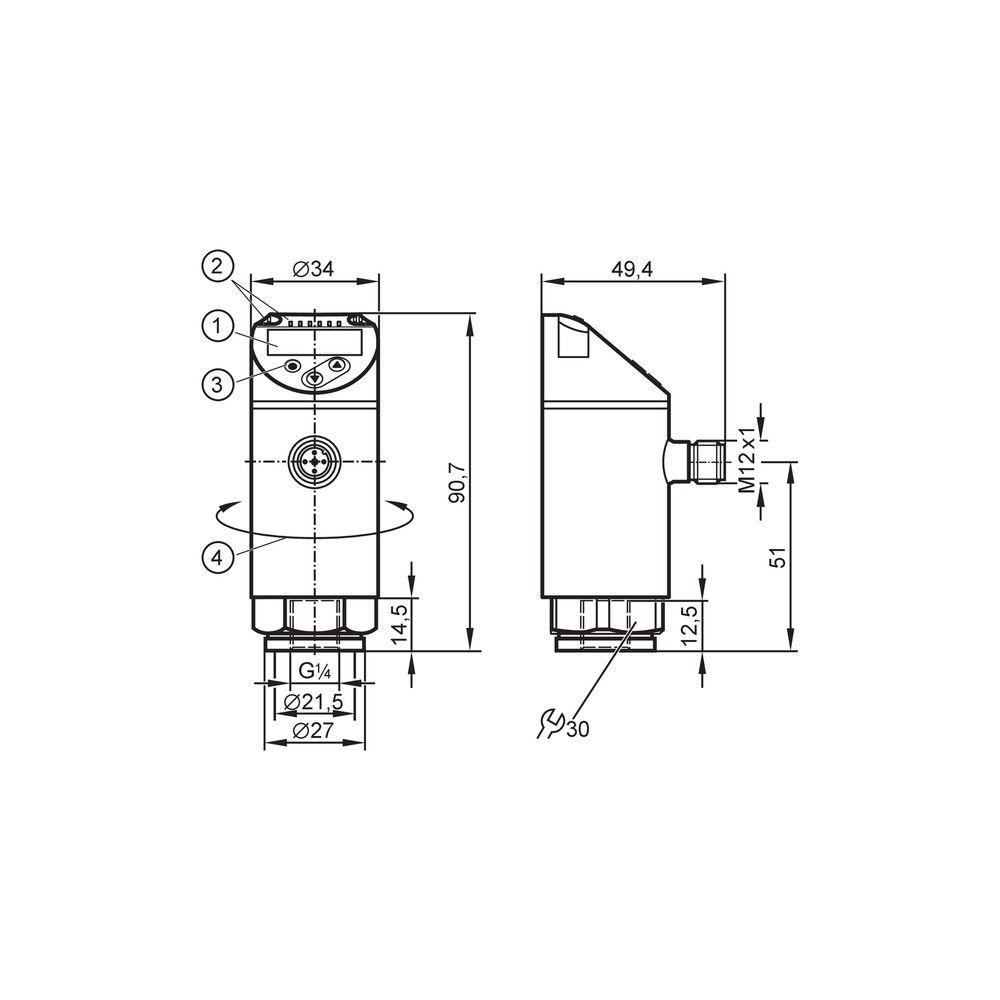

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há leitura ou o sensor não inicia.	Alimentação ausente ou fora da faixa especificada, ou conexão elétrica incorreta.	Meça a tensão no conector e confirme 18...30 V DC, SELV/PELV; confira o cabo e a pinagem no datasheet.
O valor indicado não corresponde à leitura esperada do sistema de controle.	Tipo de saída ou escala analógica configurada de modo diferente do esperado, ou entrada receptora incompatível com o sinal selecionado.	Confirme se a interface está configurada para 4...20 mA, 0...10 V ou IO-Link e compare a escala ajustada com a configuração do controlador.
O valor de pressão fica fora da faixa esperada ou não varia como previsto.	Pressão real fora da faixa de medição, ligação inadequada ao ponto de processo ou incompatibilidade da referência de pressão usada na aplicação.	Compare a pressão do processo com a faixa de 0...100 bar e verifique o tipo de pressão relativa e a conexão instalada.
Há vazamento ou a montagem não assenta corretamente no ponto de medição.	Rosca do ponto de montagem diferente de G 1/4 ou instalação/vedação incompatível com a conexão.	Despressurize o sistema e confirme a rosca do ponto e os requisitos de montagem e vedação no desenho e nas instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PE2092 em português (Datasheet) Desenho em escala PE2092 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PE2092 e para que tipo de sistema ele serve?

É um sensor eletrônico de pressão relativa com display para aplicações industriais. A ficha indica uso com fluidos líquidos e gasosos, sujeito à compatibilidade dos materiais em contato.

Quais sinais e protocolos o sensor oferece?

Oferece IO-Link COM2, 38,4 kBaud, revisão 1.1, sinal de comutação e uma saída analógica configurável em 4...20 mA ou 0...10 V. A escala analógica é ajustável 1:5.

O produto acompanha cabo, conector ou outros acessórios?

A ficha fornecida não informa acessórios inclusos; por isso, não é possível confirmar o fornecimento de cabo ou outros itens. Consulte o fornecedor para confirmar o conteúdo do pedido.

O PE2092 pode medir pressões acima de 100 bar?

A faixa de medição especificada é 0...100 bar, portanto não deve ser selecionado para medir acima desse limite. A resistência à pressão e a pressão mínima de ruptura são limites distintos, não faixas de medição.

Posso usar este sensor com qualquer fluido líquido ou gasoso?

Não é possível afirmar compatibilidade universal. Os materiais em contato são aço inoxidável 1.4404/316L, cerâmica Al2O3 99,9% e EPDM; valide a compatibilidade química do fluido com o fabricante.

O display está apagado ou o controlador não recebe sinal: o que verifico antes de trocar?

Verifique primeiro a alimentação de 18...30 V DC e a conexão M12, incluindo a pinagem indicada no datasheet. Depois, confirme se a saída e a escala configuradas correspondem à entrada do controlador.

A leitura está diferente da entrada analógica do CLP; qual pode ser a causa?

Uma causa possível é a seleção incompatível entre 4...20 mA e 0...10 V, ou uma escala ajustada diferente da esperada. Confira a configuração do sensor e do canal de entrada antes de substituir o produto.

Como decidir entre este sensor e outro modelo?

Escolha o PE2092 se a faixa requerida for 0...100 bar, a conexão for G 1/4 rosca interna e a alimentação estiver dentro de 18...30 V DC. Procure outra configuração quando a aplicação exigir faixa, conexão ou alimentação diferentes.

O que devo conferir antes de instalar o PE2092?

Confira a faixa de pressão, a rosca G 1/4, a compatibilidade química do fluido e a alimentação SELV/PELV. Use o datasheet para a pinagem e o desenho dimensional para verificar o espaço de montagem.

O PE2092 funciona com um mestre IO-Link de qualquer versão?

A ficha especifica IO-Link COM2, 38,4 kBaud e revisão 1.1. Confirme que o mestre e o sistema de automação suportam esses parâmetros; a ficha não declara compatibilidade universal com qualquer versão ou dispositivo.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão declarado para o sensor. (Ref.: Tipo de pressão: pressão relativa.)

IO-Link

Interface de comunicação do sensor para integração com sistemas compatíveis, com os parâmetros indicados pelo fabricante. (Ref.: IO-Link COM2, 38,4 kBaud, revisão 1.1.)

PNP/NPN

Tipos de função elétrica associados às saídas de comutação; a ligação e a configuração devem seguir o datasheet. (Ref.: Função elétrica: PNP/NPN.)

SELV/PELV

Categorias de circuitos de baixa tensão que a ficha indica como condição para a alimentação especificada. (Ref.: Tensão de operação: 18...30 V DC, para SELV/PELV.)

Escala ajustável 1:5

Possibilidade indicada na ficha de ajustar a escala da saída analógica dentro da relação especificada pelo fabricante. (Ref.: Saída analógica: 4...20 mA e 0...10 V, escala ajustável 1:5.)
