Transmissor de Pressão IFM PA9028

Pré-visualizar: PA9028 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-0.25 bar, Saída 0-10V, G 1/4

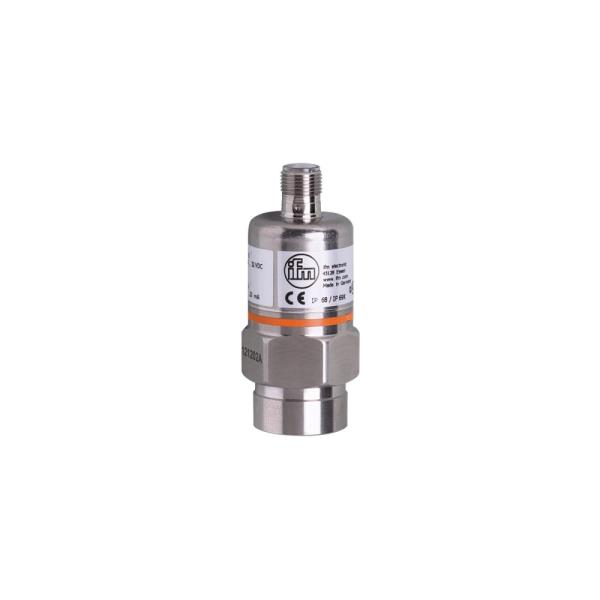

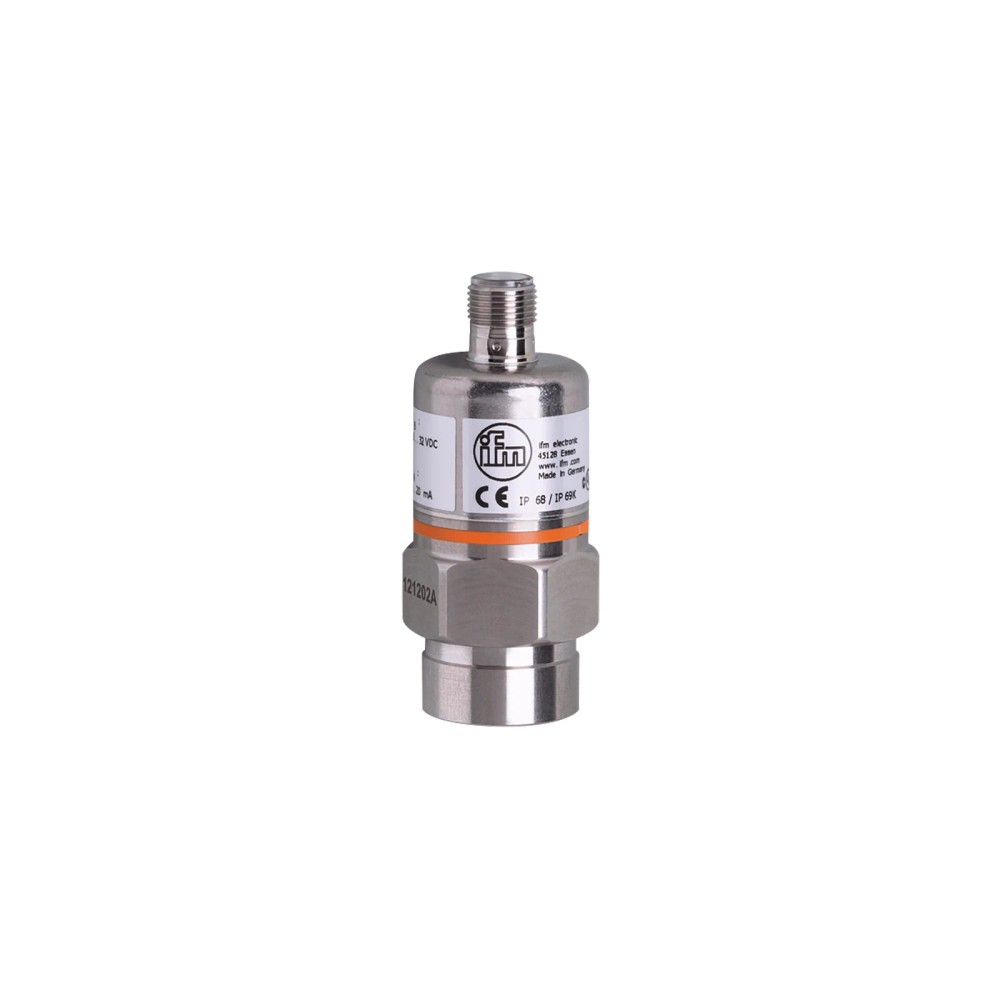

PA9028 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-0.25 bar, Saída 0-10V, G 1/4

Imagem meramente ilustrativa

R$ 3.355,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA9028
EAN: 4021179240093
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PA9028 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-0.25 bar, Saída 0-10V, G 1/4"

Destaques do Produto

Faixa de Medição

0...0,25 bar

Sinal de Saída

0...10 V

Conexão de Processo

G 1/4 Rosca interna

Conexão Elétrica

M12 (Codificação A)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PA9028 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-0.25 bar, Saída 0-10V, G 1/4

O PA9028 é um transmissor de pressão eletrônico com célula cerâmica, ideal para aplicações industriais e ferroviárias que exigem alta precisão e conformidade normativa. Oferece faixa de medição de 0 a 0,25 bar e saída analógica de 0-10V. Sua construção robusta em aço inoxidável e vedação FKM garante resistência sob condições operacionais rigorosas.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	0-0,25 bar
Sinal de Saída	0-10 V
Conexão de Processo	G 1/4
Tipo de Pressão	Relativa
Grau de Proteção	IP 65
Temperatura de Operação	-25 a 90 °C
Tensão de Operação	16-32 V DC
Materiais	Aço inox 316L, Cerâmica, FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que utilizam tensão de 0-10V
Setor ferroviário atendendo normas EN 50155 / IEC 60571
Monitoramento de fluidos compatíveis com cerâmica e aço inoxidável
Sistemas de automação com exigência de alta resistência a vibrações e choques

⚠ Considere outro se precisa de:

Sistemas que exigem sinal de saída 4-20mA
Aplicações com pressões de pico superiores a 6 bar
Ambientes com fluidos agressivos incompatíveis com aço 1.4305 ou FKM
Conexões de processo diferentes de rosca G 1/4

APLICAÇÕES E USO

Monitoramento de pressão em fluidos líquidos ou gasosos
Sistemas de controle industrial com necessidade de sinal 0-10V
Aplicações ferroviárias conforme EN 50155 / IEC 60571
Automação de processos onde é exigida alta resistência a vibrações

COMO ESCOLHER

Antes de comprar o PA9028 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-0.25 bar, Saída 0-10V, G 1/4, verifique estes pontos:

Quando escolher este transmissor

Selecione o PA9028 quando sua aplicação necessitar de medição precisa de baixas pressões (até 0,25 bar) com sinal de saída de tensão (0-10V) e alta durabilidade em ambientes ferroviários ou industriais severos.

Quando buscar outra alternativa

Considere outro modelo caso necessite de sinal de saída 4-20mA, conexão de processo diferente de G 1/4, ou se a pressão nominal do seu sistema for superior a 0,25 bar, evitando o uso fora da faixa operacional recomendada.

ESPECIFICAÇÕES TÉCNICAS

Medição de Pressão
Tecnologia de medição	Célula de cerâmica	Princípio de detecção de pressão
Faixa de medição	0-0.25 bar	Intervalo nominal de operação
Resistência a sobrecarga	6 bar	Limite de segurança para o sensor

Dados Elétricos
Tensão de operação	16-32 V DC	Faixa de alimentação elétrica
Sinal de saída	0-10 V	Sinal analógico de saída
Consumo de corrente	< 18 mA	Consumo de energia operacional

Dados Mecânicos
Conexão de processo	G 1/4 rosca interna	Interface mecânica de fluido
Materiais em contato	1.4305 (aço inoxidável), cerâmica, FKM	Materiais expostos ao processo

Condições Ambientais
Temperatura ambiente	-25...80 °C	Condições operacionais externas
Grau de proteção	IP 65	Classificação de proteção contra ingresso

COMPATIBILIDADE

Comunicação

• Analógico 0-10V

Conexões

Elétrica 1 x M12; codificação: A; Contatos: 4, dourado

Processo G 1/4 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de pressão em ar comprimido (0.2 bar)	✓	Dentro da faixa nominal de 0-0.25 bar e compatível com sensores de pressão relativa.
Sistema de controle com entrada 4-20mA	✗	O sensor fornece sinal de saída de tensão 0-10V, incompatível com loop de corrente sem conversor.
Aplicações ferroviárias conforme EN 50155	✓	Produto certificado para as classes T3, C1, S1.

INSTALAÇÃO

Como instalar o PA9028 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-0.25 bar, Saída 0-10V, G 1/4

Verifique se a rosca do processo está limpa e sem rebarbas.
Aplique o torque adequado para garantir a vedação da rosca G 1/4.
Conecte o sensor ao sistema hidráulico/pneumático garantindo que o fluido seja compatível.
Instale o conector M12 conforme o diagrama de pinagem, garantindo travamento firme.
Verifique se a tensão de alimentação está na faixa especificada (16-32V DC).
Realize o comissionamento no controlador (PLC) configurando o sinal de entrada 0-10V.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída analógica (0V constantes).	Falha na alimentação elétrica ou inversão de polaridade.	Verificar tensão de 16-32V DC nos pinos do conector M12 conforme diagrama.
Leitura travada no valor máximo ou sinal errático.	Pressão de processo excedeu o limite operacional de 0,25 bar.	Checar manômetro de referência ou histórico de pressão do sistema.
Vazamento ou degradação na conexão de processo.	Incompatibilidade química do fluido com o aço 1.4305 ou vedações.	Consultar tabela de compatibilidade química da IFM para o fluido utilizado.
Oscilações excessivas no sinal de saída.	Ruído eletromagnético ou aterramento incorreto.	Verificar aterramento do cabo e blindagem contra interferências externas.

DOCUMENTAÇÃO TÉCNICA

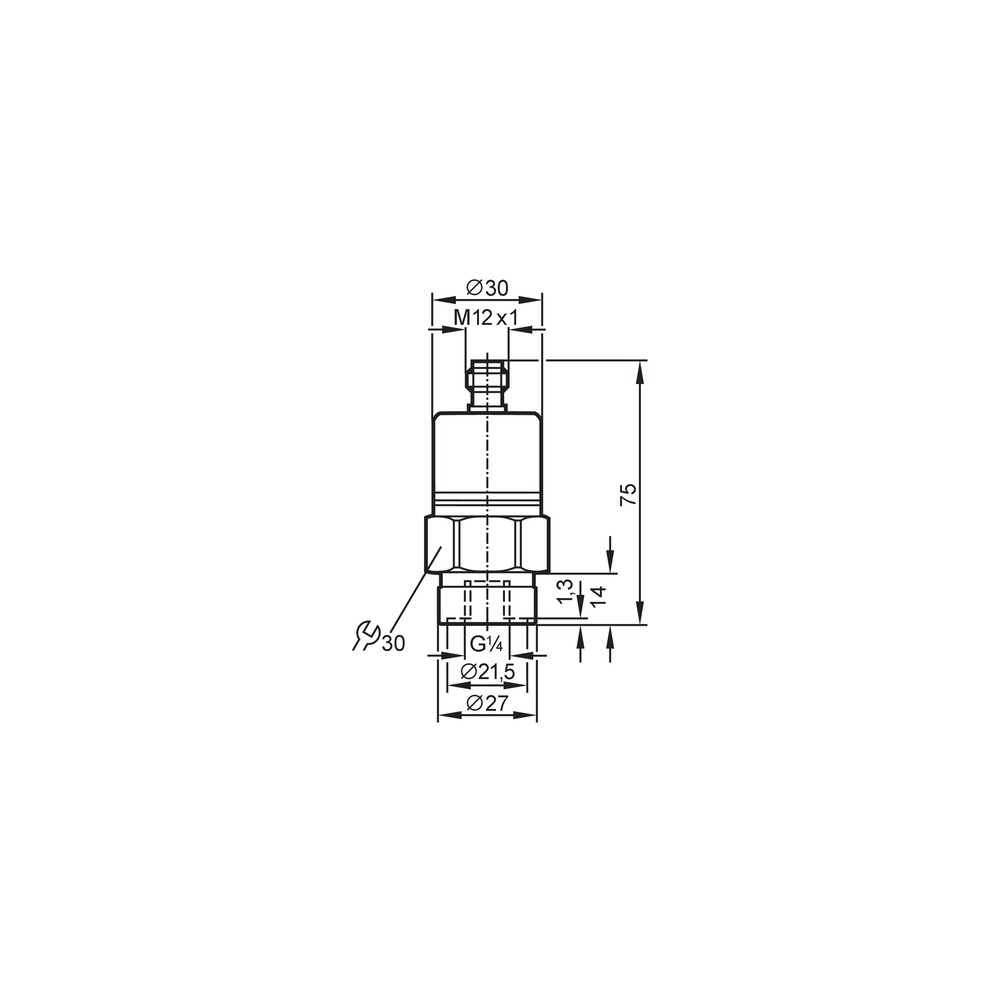

Folha de Dados Técnicos - PA9028 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor PA9028 da IFM?

Este é um transmissor de pressão eletrônico com célula de medição cerâmica, projetado para converter pressão relativa em um sinal analógico de 0-10V, adequado para aplicações industriais e ferroviárias.

Para quais tipos de aplicações este sensor é recomendado?

Ele é indicado para medição de fluidos líquidos e gasosos compatíveis com aço inoxidável 1.4305, cerâmica e FKM, em ambientes industriais e ferroviários exigentes.

Este sensor é compatível com sistemas de controle 4-20mA?

Não, este modelo possui saída analógica de 0-10V. Para sistemas que exigem loop de corrente 4-20mA, este modelo não é compatível.

Em quais situações devo evitar o uso deste transmissor?

Este sensor não é adequado para fluidos corrosivos que atacam o aço inoxidável 1.4305 (303) ou a vedação FKM, nem para pressões que excedam o limite de sobrecarga de 6 bar.

O que fazer se o sensor não enviar sinal para o controlador?

Verifique se a tensão de alimentação está entre 16-32V DC e se o sinal de 0-10V está sendo interpretado corretamente pelo seu PLC ou controlador.

Por que a leitura do sensor pode estar instável?

Se notar desvios na leitura, verifique se a pressão do processo não excedeu o limite de 0,25 bar ou se a temperatura ambiente está dentro da faixa de -25 a 80 °C.

Qual a diferença deste modelo para um transmissor de pressão comum?

Este modelo é um transmissor de pressão industrial certificado para conformidade ferroviária (DIN EN 50155), enquanto outros modelos podem ser de uso geral ou ter faixas de medição diferentes.

O que acompanha o transmissor na embalagem?

Este produto é comercializado como uma unidade individual. Não acompanha cabos M12, conectores ou adaptadores mecânicos, que devem ser adquiridos separadamente conforme necessidade da instalação.

Quais cuidados devo ter ao instalar o sensor?

A instalação requer a fixação em rosca G 1/4 interna, conexão elétrica via conector M12 de 4 pinos (codificação A) e alinhamento mecânico para evitar tensões na carcaça.

Qual a procedência e confiabilidade deste componente?

A marcação CE, a construção robusta em aço inoxidável e a tecnologia de célula cerâmica garantem precisão e longevidade, com MTTF de 485 anos conforme especificações do fabricante.

GLOSSÁRIO TÉCNICO

Célula de Cerâmica

Elemento sensor capacitivo que oferece alta estabilidade e resistência a sobrecargas. (Ref.: Tecnologia de medição)

BFSL

Best Fit Straight Line, método de cálculo de desvio de características que considera a melhor linha reta possível através da curva de calibração. (Ref.: Desvio de características)

IP 65

Grau de proteção que indica total proteção contra poeira e proteção contra jatos de água. (Ref.: Grau de proteção)

G 1/4

Padrão de rosca BSP cilíndrica de 1/4 de polegada para conexões de processo. (Ref.: Conexão de processo)

MTTF

Mean Time To Failure, tempo médio até a falha, utilizado como indicador de confiabilidade do componente. (Ref.: MTTF)
