Transmissor de Pressão IFM PA9024

Pré-visualizar: PA9024 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-10 bar G 1/4 0-10V

PA9024 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-10 bar G 1/4 0-10V

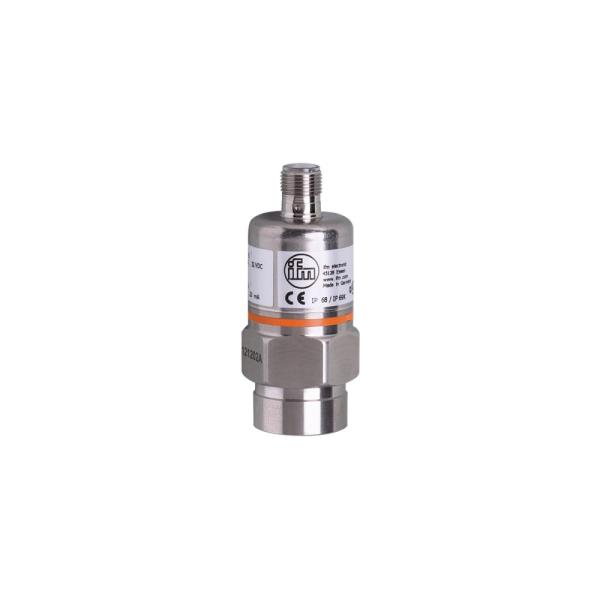

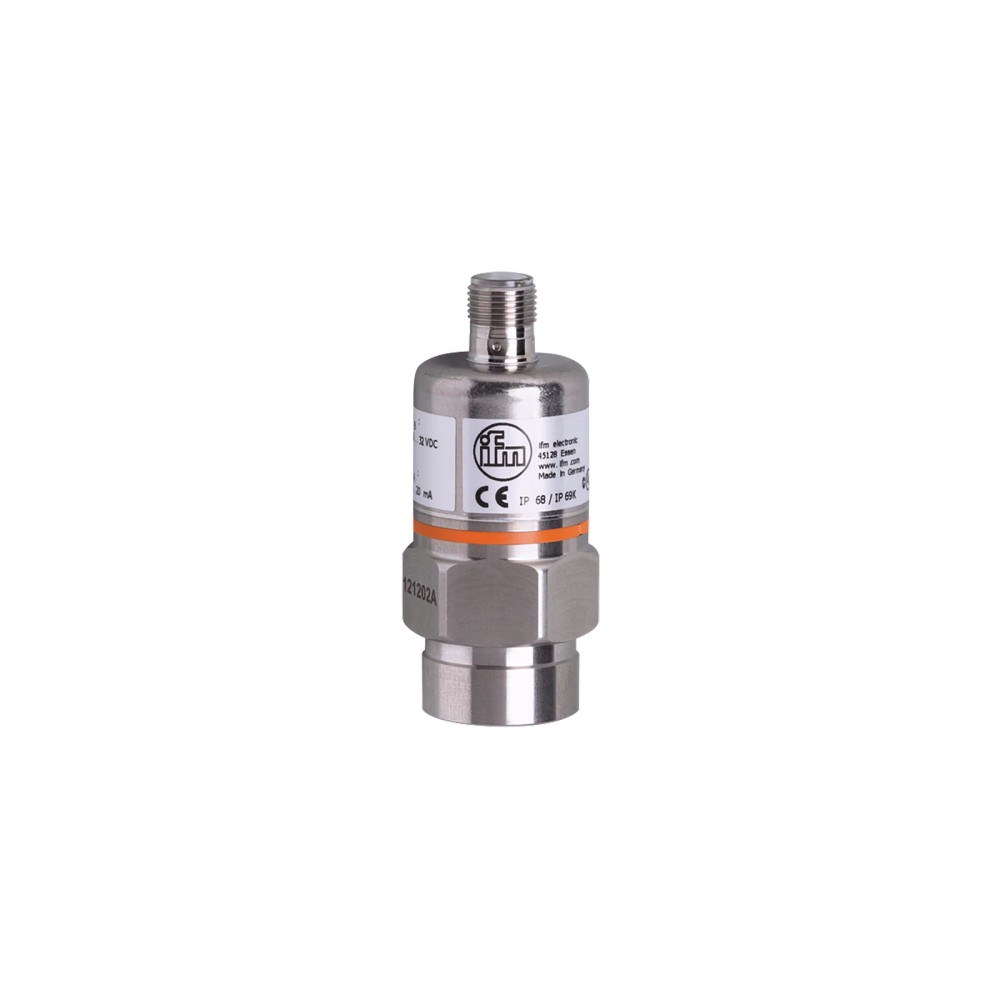

Imagem meramente ilustrativa

R$ 2.981,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA9024
EAN: 4021179183772
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PA9024 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-10 bar G 1/4 0-10V"

Destaques do Produto

Faixa de pressão

0 a 10 bar

Sinal requerido

Analógico de 0 a 10 V

Rosca de processo

G 1/4 interna

Conexão elétrica

M12, 4 pinos, codificação A

Alimentação disponível

16 a 32 V DC

Temperatura do fluido

-25 a 90 °C; até -40 °C somente na versão sob encomenda

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PA9024, 0 a 10 bar, conexão G 1/4 interna e saída analógica de 0 a 10 V

O IFM PA9024 é um transmissor eletrônico de pressão relativa com célula de medição de cerâmica, destinado a aplicações industriais e ferroviárias. Mede pressões de 0 a 10 bar e fornece sinal analógico de 0 a 10 V. Possui conexão de processo G 1/4 interna e conexão elétrica M12 de 4 pinos. A alimentação especificada é de 16 a 32 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 10 bar
Tipo de pressão	Pressão relativa
Elemento de medição	Célula de medição de cerâmica
Saída	Analógica, 0 a 10 V
Conexão de processo	G 1/4, rosca interna
Conexão elétrica	M12, 4 pinos, codificação A
Alimentação	16 a 32 V DC
Grau de proteção	IP 65
Temperatura do fluido	-25 a 90 °C; versão sob encomenda: -40 a 90 °C
Identificação	PA9024; GTIN 4021179183772

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e ferroviárias que exijam medição de pressão relativa entre 0 e 10 bar e sinal analógico de 0 a 10 V.
Instalações com conexão de processo G 1/4 interna, conexão elétrica M12 de 4 pinos codificação A e alimentação de 16 a 32 V DC.
Medição de fluidos líquidos ou gasosos, respeitando os limites de temperatura e pressão especificados.

⚠ Considere outro se precisa de:

Aplicações que exijam faixa de medição acima de 10 bar ou sinal de saída diferente de 0 a 10 V.
Instalações cuja conexão de processo não seja compatível com G 1/4 interna ou cuja interface elétrica não aceite M12 de 4 pinos codificação A.
Temperatura do fluido inferior a -25 °C sem a versão sob encomenda especificada para -40 °C, ou superior a 90 °C.

APLICAÇÕES E USO

Aplicação industrial para monitorar pressão relativa de fluidos líquidos ou gasosos dentro da faixa de medição declarada, com transmissão do valor por saída analógica de 0 a 10 V. A compatibilidade do fluido deve ser avaliada considerando os materiais em contato com o meio e os limites de temperatura e pressão.
Aplicações ferroviárias são declaradas na ficha, com referências DIN EN 50155 / IEC 60571, classes T3, C1 e S1. Verifique as condições específicas do sistema e da instalação antes da seleção.
A ficha indica temperatura do fluido de -25 a 90 °C; a extensão para -40 °C é especificada como disponível sob encomenda. A temperatura ambiente indicada é de -25 a 80 °C.
A ficha menciona fluidos do grupo 2 conforme boas práticas de engenharia; substâncias do grupo de fluidos 1 são indicadas sob encomenda. Confirme a adequação ao meio e à aplicação antes da instalação.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PA9024, 0 a 10 bar, conexão G 1/4 interna e saída analógica de 0 a 10 V, verifique estes pontos:

Escolha o PA9024 quando

A aplicação exigir pressão relativa de 0 a 10 bar, saída analógica de 0 a 10 V, rosca G 1/4 interna e alimentação de 16 a 32 V DC. Para uso ferroviário, a ficha relaciona DIN EN 50155 / IEC 60571, classes T3, C1 e S1.

Considere outra especificação quando

O processo exigir faixa superior a 10 bar, saída diferente de 0 a 10 V, conexão de processo diferente de G 1/4 interna ou temperatura do fluido fora dos limites informados. Confirme a versão sob encomenda se a operação exigir temperatura de fluido abaixo de -25 °C.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão eletrônico com célula de medição de cerâmica	Descrição do produto.
Modelo	PA9024	Código do produto e part number.
Marca	ifm / IFM	Fabricante indicado na ficha.
Aplicação	Aplicações industriais e ferroviárias	Aplicações declaradas na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na ficha.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1 e S1	Referências ferroviárias indicadas para o produto.

Faixa e pressão
Alcance de medição	0 a 10 bar / 0 a 145 psi / 0 a 1000 kPa / 0 a 1 MPa	Faixa nominal de medição.
Tipo de pressão	Pressão relativa	Tipo de pressão indicado na ficha.
Resistência à pressão	75 bar / 1088 psi / 7,5 MPa	Valor especificado de resistência à pressão.
Pressão mínima de ruptura	150 bar / 2175 psi / 15 MPa	Valor mínimo de pressão de ruptura informado.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha; não substitui os limites de pressão especificados.

Dados elétricos
Tensão de operação	16 a 32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 18 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classificação especificada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 30 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; CISPR 25; ISO 11452-2: HF irradiado 100 V/m; ISO 7637-2: pulso, grau de severidade 4	Ensaios e referências EMC informados na ficha.

Saídas e conexão elétrica
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Sinal de saída	Analógico, tensão de 0 a 10 V	Tipo e faixa de saída especificados.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos indicados na ficha.
Resistência mínima de carga	2000 Ω	Carga mínima especificada.

Precisão e estabilidade
Repetibilidade	< 0,1 %	Informada para variações de temperatura inferiores a 10 K.
Desvio de características	< ±0,25 % BFSL / < ±0,5 % LS	Valores indicados para os critérios BFSL e LS.
Coeficiente de temperatura da amplitude	0,2 % / 10 K	Especificado para 0 a 80 °C.
Coeficiente de temperatura do ponto zero	0,1 % / 10 K	Especificado para 0 a 80 °C.
Estabilidade ao longo do tempo	< ±0,05 % por 6 meses	Período de referência informado na ficha.

Resposta e ciclos
Tempo de resposta de passo da saída analógica	3 ms	Tempo especificado para a saída analógica.
Ciclos de pressão mínimos	100 milhões	Valor mínimo informado na ficha.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa ambiente indicada na ficha.
Temperatura do fluido	-25 a 90 °C; sob encomenda: -40 a 90 °C	A faixa estendida até -40 °C é indicada como disponível sob encomenda.
Temperatura de armazenamento	-40 a 100 °C	Limites especificados para armazenamento.
Grau de proteção	IP 65	Classificação de proteção declarada; observar as condições de montagem e conexão.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373, categoria 3	Condições e normas de ensaio indicadas.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10 a 2000 Hz); DIN EN 61373, categoria 2	Condições e normas de ensaio indicadas.

Materiais
Materiais do corpo	1.4404 (aço inoxidável 316L), FKM, PA, EPDM/X	Materiais informados para o produto.
Materiais em contato com o fluido	1.4305 (aço inoxidável 303), cerâmica, FKM	Materiais indicados para as partes em contato com o fluido.
Característica dos contatos	Contatos banhados a ouro	Característica especial declarada.

Dados mecânicos e conexão de processo
Conexão de processo	G 1/4, rosca interna	Interface mecânica de processo especificada.
Invólucro	Cilíndrico	Formato indicado na ficha.
Dimensões	Diâmetro 30 mm; comprimento 75 mm	Dimensões informadas no dataset.
Peso	222 g	Peso informado no dataset.
Elemento de estrangulamento	Não disponível para instalação posterior	Indicação expressa na ficha.

Diretivas e outros dados
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizado para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condições e grupos de fluidos conforme a ficha.
MTTF	478 anos	Valor informado no dataset; não deve ser interpretado como garantia de vida útil.
NCM	9026.20.90	Código fiscal informado na ficha.
Unidades por embalagem	1 peça	Quantidade indicada no dataset.

COMPATIBILIDADE

Comunicação

• Saída analógica de tensão: 0 a 10 V. A ficha não especifica protocolo digital nem IODD.

Conexões

Elétrica Conector M12, 4 pinos, codificação A; contatos dourados. Alimentação de 16 a 32 V DC. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo G 1/4, rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de aquisição com entrada analógica compatível com sinal de 0 a 10 V e alimentação de 16 a 32 V DC.	✓	A saída e a faixa de alimentação correspondem aos dados informados para o PA9024; confirme a conexão M12 e a atribuição dos pinos.
Tubulação ou adaptador com conexão de processo G 1/4 compatível com rosca interna.	✓	A conexão de processo especificada é G 1/4 interna; compatibilidade mecânica depende da conexão correspondente na instalação.
Controlador que aceite somente saída de corrente ou protocolo digital.	✗	A saída especificada para este modelo é analógica de tensão, 0 a 10 V; a ficha não indica saída de corrente nem protocolo digital.
Medição de pressão relativa dentro da faixa de 0 a 10 bar, com fluido dentro dos limites de temperatura informados.	✓	A faixa e o tipo de pressão correspondem ao uso declarado; confirme também a resistência à pressão e as condições do processo.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PA9024, 0 a 10 bar, conexão G 1/4 interna e saída analógica de 0 a 10 V

Confirme que a faixa de pressão, o tipo de pressão e a temperatura do processo estão dentro dos limites especificados para a versão adquirida.
Verifique se a conexão do sistema é compatível com a rosca de processo G 1/4 interna e se os materiais em contato com o fluido são adequados ao meio.
Instale o transmissor na conexão de processo compatível, seguindo as instruções do fabricante e sem aplicar esforços indevidos ao corpo.
Conecte o cabo ou conector M12 de 4 pinos, codificação A, consultando o datasheet para identificar a atribuição dos pinos.
Alimente o dispositivo com tensão DC dentro da faixa de 16 a 32 V e conecte a saída analógica de 0 a 10 V a uma entrada compatível.
Após a instalação, verifique a vedação da conexão, a alimentação e a leitura da saída no sistema; consulte o datasheet do fabricante para os detalhes de ligação e montagem.

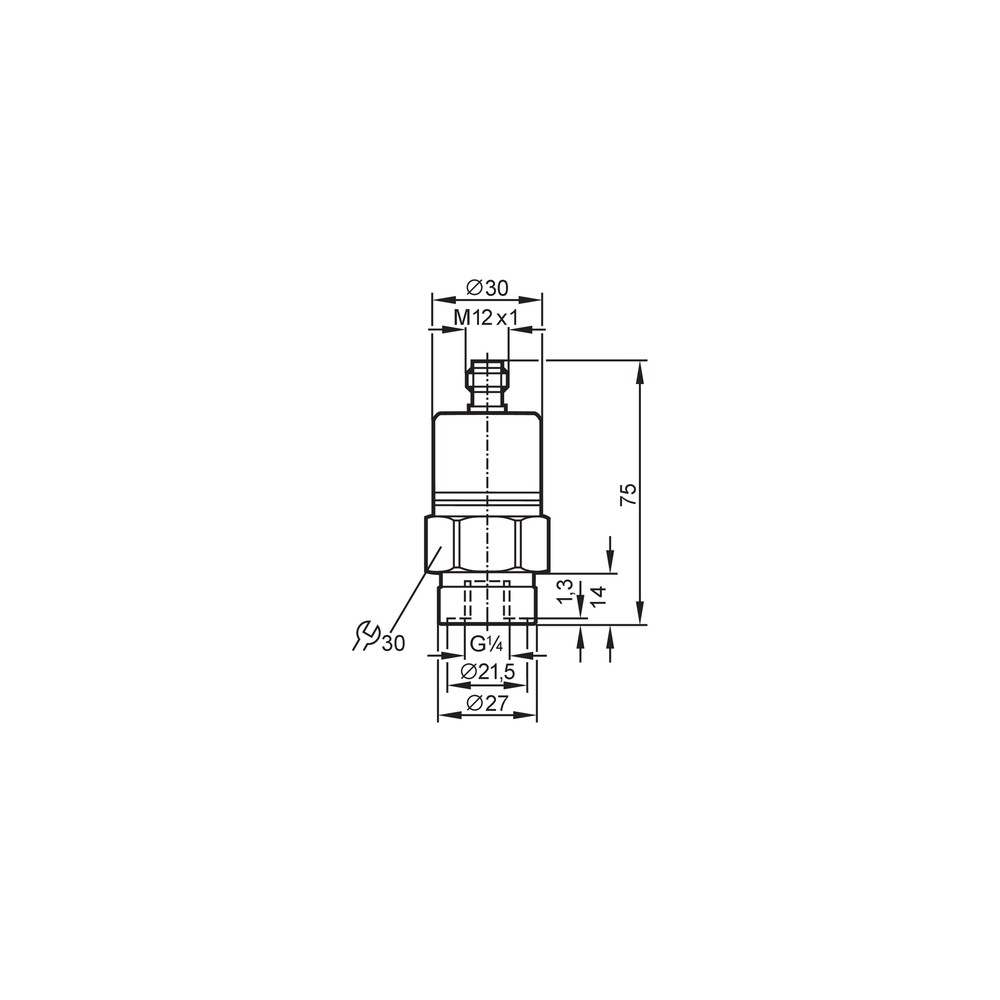

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura do controlador permanece fixa ou ausente.	Alimentação fora da faixa especificada, conexão M12 incompleta ou incompatibilidade entre a saída de tensão e a entrada do controlador.	Meça a alimentação nos terminais e confirme que está entre 16 e 32 V DC; confira a conexão e verifique se a entrada do sistema aceita sinal de 0 a 10 V.
O valor de pressão indicado difere do valor esperado.	Faixa ou tipo de pressão selecionado incorretamente na aplicação, ou condição do processo fora da faixa nominal do transmissor.	Compare a pressão do processo com a faixa de 0 a 10 bar e confirme que a medição requerida é relativa; confira também a configuração da entrada analógica.
A saída apresenta comportamento instável.	Conexão elétrica deficiente, interferência na instalação ou condição operacional fora das especificações ambientais.	Inspecione o conector M12 e a fiação, confirme a alimentação e compare temperatura ambiente e do fluido com os limites aplicáveis.
Há vazamento na conexão de processo.	Incompatibilidade mecânica, assentamento inadequado ou problema de vedação na montagem da conexão G 1/4 interna.	Despressurize o sistema conforme os procedimentos da instalação e verifique o tipo de conexão, o assentamento e a vedação; consulte as instruções do fabricante para o método de montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PA9024 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PA9024 e para quem ele serve?

É um transmissor eletrônico de pressão relativa com célula de medição de cerâmica, destinado a aplicações industriais e ferroviárias. Fornece saída analógica de 0 a 10 V.

Qual conexão e alimentação preciso ter para instalar esse transmissor?

O processo deve aceitar conexão G 1/4 interna e a ligação elétrica utiliza M12 de 4 pinos, codificação A. A alimentação especificada é de 16 a 32 V DC.

O que acompanha o produto?

A ficha informa uma unidade por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar o PA9024 em uma aplicação que exige mais de 10 bar?

A faixa de medição especificada termina em 10 bar. Para uma aplicação que exija medir acima desse limite, selecione um transmissor com faixa adequada ao processo.

Ele funciona com entrada de 4 a 20 mA ou protocolo digital?

A ficha especifica saída analógica de tensão de 0 a 10 V e não informa saída de 4 a 20 mA nem protocolo digital. Confirme que o sistema de aquisição aceita o sinal de tensão.

A saída está em zero ou não aparece no controlador: o que verifico antes de trocar?

Verifique se a alimentação está entre 16 e 32 V DC, se o conector M12 está conectado corretamente e se a entrada do controlador é compatível com 0 a 10 V. Consulte o datasheet para conferir a atribuição dos pinos.

A leitura está instável: o que pode estar acontecendo?

Uma conexão elétrica deficiente ou condições ambientais fora dos limites são causas possíveis. Confira o conector, a alimentação e as temperaturas ambiente e do fluido antes de substituir o transmissor.

Como escolher entre este modelo e outro transmissor de pressão?

Escolha o PA9024 se a aplicação requerer pressão relativa de 0 a 10 bar, saída de 0 a 10 V, G 1/4 interna e alimentação de 16 a 32 V DC. Se a faixa, o sinal ou a conexão exigidos forem diferentes, procure um modelo cujas especificações correspondam ao sistema.

Quais cuidados devo ter na instalação?

Confirme a compatibilidade da rosca e do fluido, conecte o M12 conforme o datasheet e use uma entrada compatível com saída de 0 a 10 V. Verifique vedação, alimentação e leitura após a montagem.

Posso aplicar o transmissor em fluido abaixo de -25 °C?

A ficha informa uma versão sob encomenda com temperatura do fluido a partir de -40 °C. Confirme que essa versão foi especificada para a compra antes de utilizá-la nessa condição.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão atmosférica de referência. (Ref.: Tipo de pressão: pressão relativa.)

Célula de medição de cerâmica

Elemento de medição utilizado pelo transmissor para detectar a pressão aplicada. (Ref.: Tipo de produto: célula de medição de cerâmica.)

Sinal analógico de tensão

Saída elétrica variável em tensão, neste modelo especificada de 0 a 10 V. (Ref.: Tensão da saída analógica.)

G 1/4 interna

Conexão de processo com rosca interna indicada para a montagem mecânica do transmissor. (Ref.: Conexão de processo.)

IP 65

Grau de proteção declarado para o invólucro; a instalação deve respeitar as condições de montagem e conexão do fabricante. (Ref.: Grau de proteção: IP 65.)
