Transmissor de Pressão IFM PA9021

Pré-visualizar: PA9021 IFM - Transmissor de Pressão ifm Industrial e Ferroviário 0-250 bar, 0-10V, G 1/4

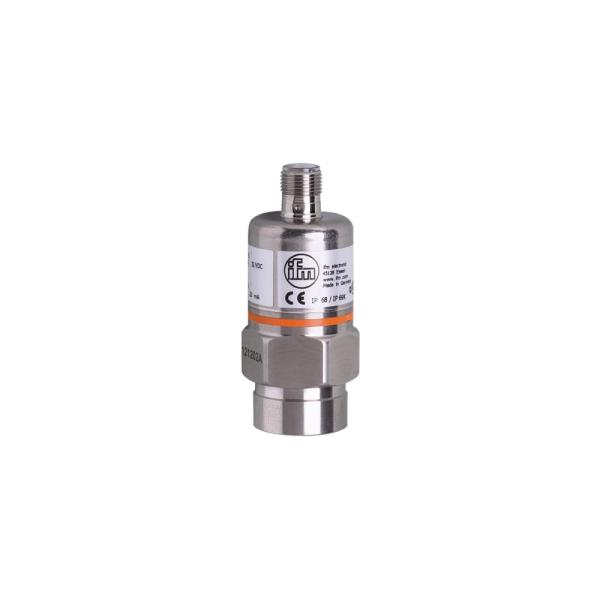

PA9021 IFM - Transmissor de Pressão ifm Industrial e Ferroviário 0-250 bar, 0-10V, G 1/4

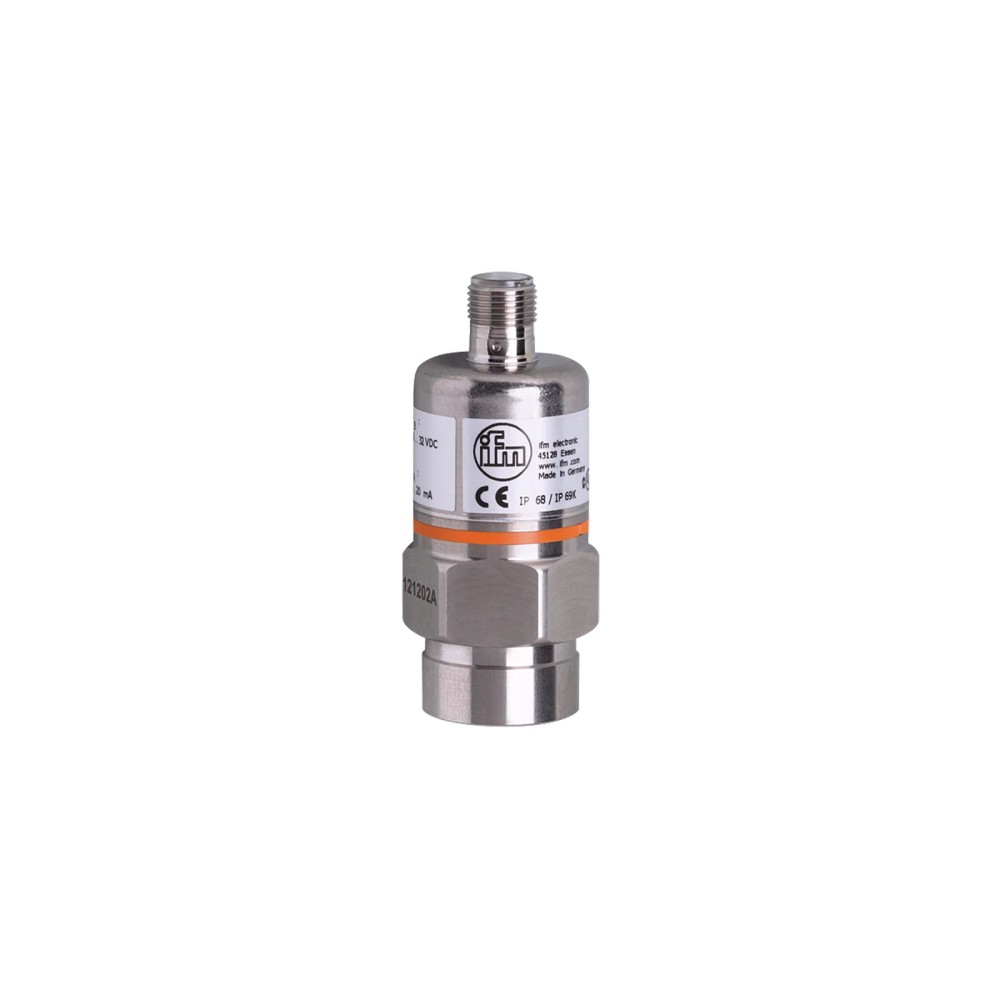

Imagem meramente ilustrativa

R$ 2.981,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA9021
EAN: 4021179183741
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PA9021 IFM - Transmissor de Pressão ifm Industrial e Ferroviário 0-250 bar, 0-10V, G 1/4"

Destaques do Produto

Faixa de pressão

0…250 bar

Tipo de medição

Pressão relativa

Saída

Analógica, 0…10 V

Processo

G 1/4, rosca interna

Alimentação

16…32 V DC

Temperatura do fluido

-25…90 °C; versão até -40 °C sob encomenda

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PA9021 ifm — Transmissor de pressão industrial e ferroviário, 0–250 bar, saída 0–10 V, conexão G 1/4 interna

O ifm PA9021 é um transmissor de pressão relativa com célula de medição de cerâmica, destinado a aplicações industriais e ferroviárias. Mede pressões de 0 a 250 bar e fornece sinal analógico de 0 a 10 V. Possui conexão de processo G 1/4 interna, alimentação de 16 a 32 V DC e proteção IP 68/IP 69K. A temperatura do fluido especificada é de -25 a 90 °C; a faixa de -40 a 90 °C está disponível sob encomenda.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0…250 bar; 0…3625 psi; 0…25 MPa
Tipo de pressão	Pressão relativa
Tecnologia de medição	Célula de cerâmica
Sinal de saída	Analógico, 0…10 V
Conexão de processo	G 1/4, rosca interna
Alimentação	16…32 V DC
Temperatura do fluido	-25…90 °C; sob encomenda: -40…90 °C
Proteção	IP 68; IP 69K
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Dimensões e peso	Ø 30 mm; comprimento 75 mm; 224 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais e ferroviárias, dentro da faixa de 0…250 bar.
Sistemas cujo controlador ou instrumento aceite entrada analógica de 0…10 V e alimentação de 16…32 V DC.
Instalações com conexão de processo G 1/4 interna e fluidos líquidos ou gasosos, respeitando as limitações declaradas para gases.
Aplicações com temperatura do fluido de -25…90 °C; a faixa de -40…90 °C requer versão sob encomenda.

⚠ Considere outro se precisa de:

Não selecionar para pressão acima da faixa de medição de 250 bar como condição normal de medição.
Não selecionar quando a entrada do sistema exigir sinal diferente de 0…10 V sem interface compatível.
Não presumir uso com fluido gasoso acima de 25 bar: essa condição é utilizável apenas sob encomenda.
Não presumir compatibilidade com conexão de processo diferente de G 1/4 interna sem adaptador tecnicamente validado.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão relativa em instalações industriais, para fluidos líquidos ou gasosos, na faixa nominal de 0…250 bar.
Aplicação declarada: equipamentos e sistemas ferroviários; a ficha lista DIN EN 50155 / IEC 60571, classes T3, C1 e S1.
Uso com fluido gasoso acima de 25 bar: a ficha condiciona essa utilização a fornecimento sob encomenda; confirme a configuração antes da seleção.
Possibilidade condicionada: integração com controlador ou instrumento que aceite sinal analógico de 0…10 V e alimentação de 16…32 V DC; a compatibilidade depende das especificações da entrada receptora.
Limites de temperatura do fluido: -25…90 °C na configuração indicada; a faixa até -40 °C é sob encomenda. A compatibilidade química dos materiais molhados com cada fluido deve ser validada.

COMO ESCOLHER

Antes de comprar o PA9021 ifm — Transmissor de pressão industrial e ferroviário, 0–250 bar, saída 0–10 V, conexão G 1/4 interna, verifique estes pontos:

Escolha o PA9021 quando

A medição requerida for de pressão relativa até 250 bar, o sistema aceitar saída analógica de 0…10 V e alimentação de 16…32 V DC, e a instalação utilizar rosca de processo G 1/4 interna.

Verifique a aplicação do fluido

O produto é indicado para fluidos líquidos e gasosos. Para fluidos gasosos em pressões acima de 25 bar, a ficha condiciona a utilização a fornecimento sob encomenda; confirme essa configuração com o fabricante.

Considere outra configuração quando

A faixa de pressão, o tipo de pressão, o sinal exigido, a alimentação ou a conexão de processo não corresponderem aos dados do PA9021. A ficha disponível não especifica uma alternativa de modelo; compare os requisitos com o datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PA9021	Código do produto informado no anúncio e na ficha.
Tipo de produto	Transmissor de pressão com célula de medição de cerâmica	Identificação funcional do equipamento.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Aplicações industriais e ferroviárias	Aplicações declaradas na ficha.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Referências ferroviárias declaradas na ficha.
Fluidos	Líquidos e gasosos	Substâncias de aplicação declaradas; observar a restrição para gases acima de 25 bar.
Utilização com fluidos gasosos acima de 25 bar	Apenas sob encomenda	Condição explícita da ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo 1 sob encomenda	Condição declarada na ficha.

Faixa e tipo de medição
Tecnologia de medição	Célula de cerâmica	Elemento de medição especificado.
Tipo de pressão	Pressão relativa	Referência da medição indicada pelo fabricante.
Faixa de medição	0…250 bar; 0…3625 psi; 0…25 MPa	Faixa nominal de medição; não confundir com resistência à pressão.
Resistência à pressão	400 bar / 5800 psi / 40 MPa	Valor de resistência declarado; não é a faixa nominal de medição.
Pressão mínima de ruptura	850 bar / 12300 psi / 85 MPa	Valor mínimo de ruptura informado na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado; observar os limites especificados pelo fabricante.

Saídas e resposta
Tipo de sinal	Analógico	Tipo de saída declarado.
Tensão da saída analógica	0…10 V	Faixa de sinal de saída.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Tempo de resposta de passo da saída analógica	3 ms	Tempo de resposta especificado para a saída.

Dados elétricos
Tensão de operação	16…32 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 18 mA	Consumo declarado.
Classe de proteção elétrica	III	Classe declarada na ficha.
Resistência mínima de carga	2000 Ω	Carga mínima especificada.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Condição de ensaio declarada.
Proteção contra inversão de polaridade	Sim	Recurso declarado pelo fabricante.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e contatos especificados.
Característica dos contatos	Banhados a ouro	Característica especial declarada.

Precisão e estabilidade
Desvio de características	< ±0,25% BFSL / < ±0,5% LS	Valores declarados; BFSL e LS são referências diferentes de especificação.
Repetibilidade	< 0,1% da duração, para variações de temperatura < 10 K	Condição de temperatura informada na ficha.
Estabilidade ao longo do tempo	< ±0,05% da duração por 6 meses	Período de referência especificado.
Coeficiente de temperatura do ponto zero	0,1% da duração / 10 K, entre 0…80 °C	Condição de temperatura declarada.
Coeficiente de temperatura da amplitude	0,2% da duração / 10 K, entre 0…80 °C	Condição de temperatura declarada.

Condições ambientais e proteção
Temperatura ambiente	-25…80 °C	Faixa ambiente informada na ficha.
Temperatura do fluido	-25…90 °C; sob encomenda: -40…90 °C	Faixa de temperatura do meio; faixa estendida sob encomenda.
Temperatura de armazenamento	-40…100 °C	Limites de armazenamento declarados.
Grau de proteção	IP 68; IP 69K	Graus de proteção informados; condições específicas de ensaio devem ser consultadas no datasheet.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373: categoria 3	Valores e referências de ensaio declarados.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10…2000 Hz); DIN EN 61373: categoria 2	Valores e referências de ensaio declarados.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 30 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF conduzido 10 V; emissão conforme diretriz veicular 2004/104/CE e CISPR 25; imunidade conforme 2004/104/CE, ISO 11452-2 HF irradiado 100 V/m e ISO 7637-2 pulso, grau de severidade 4	Conjunto de referências e níveis EMC declarados na ficha.

Dados mecânicos e materiais
Conexão de processo	G 1/4, rosca interna	Interface mecânica de processo.
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Dimensões	Ø 30 mm; comprimento 75 mm	Dimensões declaradas.
Peso	224 g	Peso informado no conjunto de dados do produto.
Materiais de construção	1.4404 (aço inoxidável / 316L); FKM; PA; EPDM/X	Materiais de construção listados na ficha.
Materiais em contato com o fluido	1.4305 (aço inoxidável / 303); cerâmica; FKM	Materiais molhados declarados; verificar compatibilidade química com o fluido.

Certificações e vida útil declarada
Certificado UL	UL J008	Número de aprovação listado na ficha.
Ciclos de pressão mínimos	100 milhões	Valor declarado pelo fabricante.
MTTF	478 anos	Estimativa MTTF listada no conjunto de dados; não representa vida útil garantida.
Elemento de estrangulamento	Não disponível para instalação posterior	Informação declarada na ficha.

COMPATIBILIDADE

Comunicação

• Saída analógica de tensão 0…10 V; compatível com entradas analógicas que aceitem esse tipo e faixa de sinal, respeitadas as especificações elétricas do sistema receptor.

• Não há protocolo digital de comunicação especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 16…32 V DC; saída analógica de 0…10 V. A ficha não fornece neste contexto a atribuição detalhada dos pinos; consultar o datasheet antes da ligação.

Processo G 1/4, rosca interna. A compatibilidade mecânica depende de conexão correspondente ou de adaptador validado para a instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou instrumento com entrada analógica de tensão 0…10 V e alimentação compatível de 16…32 V DC	✓	A faixa da saída e a tensão de operação correspondem aos dados especificados para o transmissor; verificar também a ligação elétrica no datasheet.
Instalação com conexão de processo G 1/4 correspondente	✓	A conexão de processo especificada é G 1/4 com rosca interna.
Medição de pressão relativa até 250 bar	✓	A faixa nominal de medição declarada é 0…250 bar.
Medição de fluido gasoso acima de 25 bar sem configuração sob encomenda confirmada	✗	A ficha informa que a utilização com fluidos gasosos acima de 25 bar é possível apenas sob encomenda.
Sistema que requer protocolo digital ou saída diferente de 0…10 V	✗	A ficha especifica saída analógica de 0…10 V e não declara protocolo digital.
Processo que exige medição acima de 250 bar como faixa de medição	✗	A faixa de medição declarada termina em 250 bar; a resistência à pressão não amplia a faixa de medição.

INSTALAÇÃO

Como instalar o PA9021 ifm — Transmissor de pressão industrial e ferroviário, 0–250 bar, saída 0–10 V, conexão G 1/4 interna

Confirme que a faixa de pressão requerida está dentro de 0…250 bar e que a medição necessária é de pressão relativa.
Verifique se o ponto de instalação aceita conexão G 1/4 com rosca interna e se os materiais em contato com o fluido são compatíveis com o processo.
Confirme a temperatura ambiente e a temperatura do fluido dentro dos limites da versão fornecida; solicite confirmação para a faixa estendida sob encomenda.
Utilize alimentação de 16…32 V DC e uma entrada receptora compatível com sinal analógico de 0…10 V; respeite a carga mínima de 2000 Ω.
Faça a conexão elétrica pelo conector M12 codificação A de 4 contatos. Consulte o datasheet para a atribuição dos pinos antes de energizar; ela não está transcrita nos dados disponíveis.
Após a montagem, verifique vedação, alimentação e sinal de saída em condições controladas, comparando a resposta com a pressão aplicada e as especificações do fabricante.

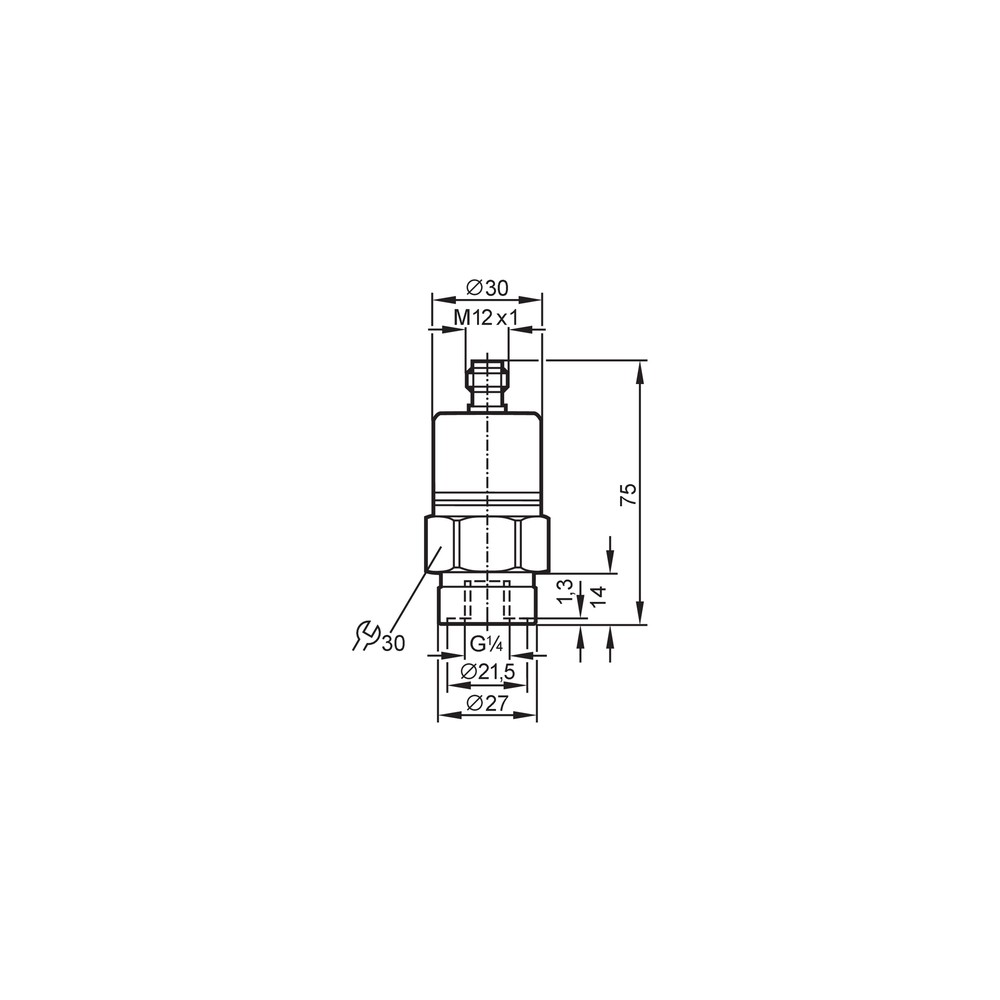

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou não varia com a pressão.	Ausência de alimentação dentro da faixa especificada, ligação elétrica incorreta ou pressão não aplicada à conexão de processo.	Verifique a alimentação de 16…32 V DC, confira a ligação conforme o datasheet e confirme a aplicação de pressão na porta G 1/4.
O controlador indica valor incorreto ou incompatível com a escala configurada.	Entrada do controlador configurada para corrente ou para uma faixa de tensão diferente de 0…10 V, ou escala de engenharia incorreta.	Confirme que a entrada receptora aceita sinal de tensão 0…10 V e compare a configuração de escala com a faixa de medição de 0…250 bar.
O sinal cai, oscila ou é carregado pelo circuito receptor.	Carga conectada abaixo da resistência mínima de 2000 Ω ou problema de cabeamento/conexão.	Meça a resistência de carga do circuito, verifique o conector M12 e compare a tensão de saída com a pressão aplicada.
Há vazamento ou a montagem não rosqueia corretamente.	Conexão de processo incompatível com G 1/4 interna, montagem inadequada ou vedação não apropriada à instalação.	Confirme o padrão e a correspondência da rosca, inspecione a interface e a vedação; não force a montagem.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm PA9021 em português (Datasheet) Desenho em escala do PA9021 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PA9021 e para quem ele serve?

É um transmissor de pressão relativa com célula de medição de cerâmica, destinado a aplicações industriais e ferroviárias. Sua saída analógica é de 0…10 V.

O que preciso verificar para ligar o PA9021 ao meu controlador?

O controlador deve aceitar entrada analógica de tensão de 0…10 V, e a alimentação disponível deve estar entre 16 e 32 V DC. Consulte o datasheet para a pinagem do conector M12.

O produto acompanha cabo ou conector de acoplamento?

A ficha fornecida não lista acessórios inclusos. Confirme com o fornecedor o conteúdo da embalagem antes de definir os componentes de instalação.

Ele serve para medir pressão acima de 250 bar?

Não como faixa nominal de medição: o intervalo especificado é de 0…250 bar. A resistência à pressão declarada não altera essa faixa de medição.

Posso usar este modelo com gás acima de 25 bar?

A ficha condiciona a utilização com fluidos gasosos acima de 25 bar a fornecimento sob encomenda. Confirme essa configuração com o fabricante antes da aplicação.

O transmissor está instalado, mas a leitura fica zerada. O que verifico antes de trocar?

Verifique se há alimentação de 16…32 V DC, se a pressão chega à conexão de processo e se a ligação elétrica corresponde ao datasheet. Depois, confira a leitura do sinal de saída.

A leitura do meu sistema está errada ou instável; o sensor pode estar com defeito?

Antes de substituir o transmissor, confirme que a entrada está configurada para 0…10 V, que a carga é de pelo menos 2000 Ω e que o conector e o cabeamento estão íntegros.

É melhor comprar o transmissor avulso ou preciso de um kit?

A ficha identifica o PA9021 como uma unidade e não informa kit ou acessórios inclusos. Defina separadamente cabo, conector de acoplamento ou adaptadores somente após conferir os requisitos da instalação.

Como escolho entre este modelo e outro transmissor de pressão?

Escolha o PA9021 quando a aplicação exigir pressão relativa até 250 bar, saída 0…10 V, alimentação de 16…32 V DC e processo G 1/4 interna. Se algum desses requisitos não corresponder, compare a ficha do outro modelo com as necessidades do sistema.

Que cuidados devo ter na instalação e na manutenção?

Confirme a rosca, a faixa de temperatura, a compatibilidade dos materiais molhados com o fluido e a ligação elétrica indicada pelo fabricante. A ficha disponível não especifica ferramenta ou intervalo de manutenção.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão declarado para o transmissor.

Saída analógica 0…10 V

Sinal de tensão variável usado para representar a medição dentro da faixa especificada. (Ref.: tensão da saída analógica 0…10 V)

BFSL

Referência de especificação de desvio baseada na melhor linha reta através da faixa de medição. (Ref.: desvio de características < ±0,25% BFSL)

IP 68 / IP 69K

Graus de proteção do invólucro declarados pelo fabricante; as condições específicas de ensaio devem ser consultadas no datasheet. (Ref.: grau de proteção IP 68; IP 69K)

G 1/4 interna

Tipo e tamanho de rosca de processo especificados para a conexão mecânica do transmissor. (Ref.: conexão de processo G 1/4, rosca interna)
