Transmissor de Pressão IFM PA3589

Pré-visualizar: PA3589 IFM - Transmissor Pressão IFM Ind/Ferroviário Cerâmico 0-0.1bar 4-20mA

PA3589 IFM - Transmissor Pressão IFM Ind/Ferroviário Cerâmico 0-0.1bar 4-20mA

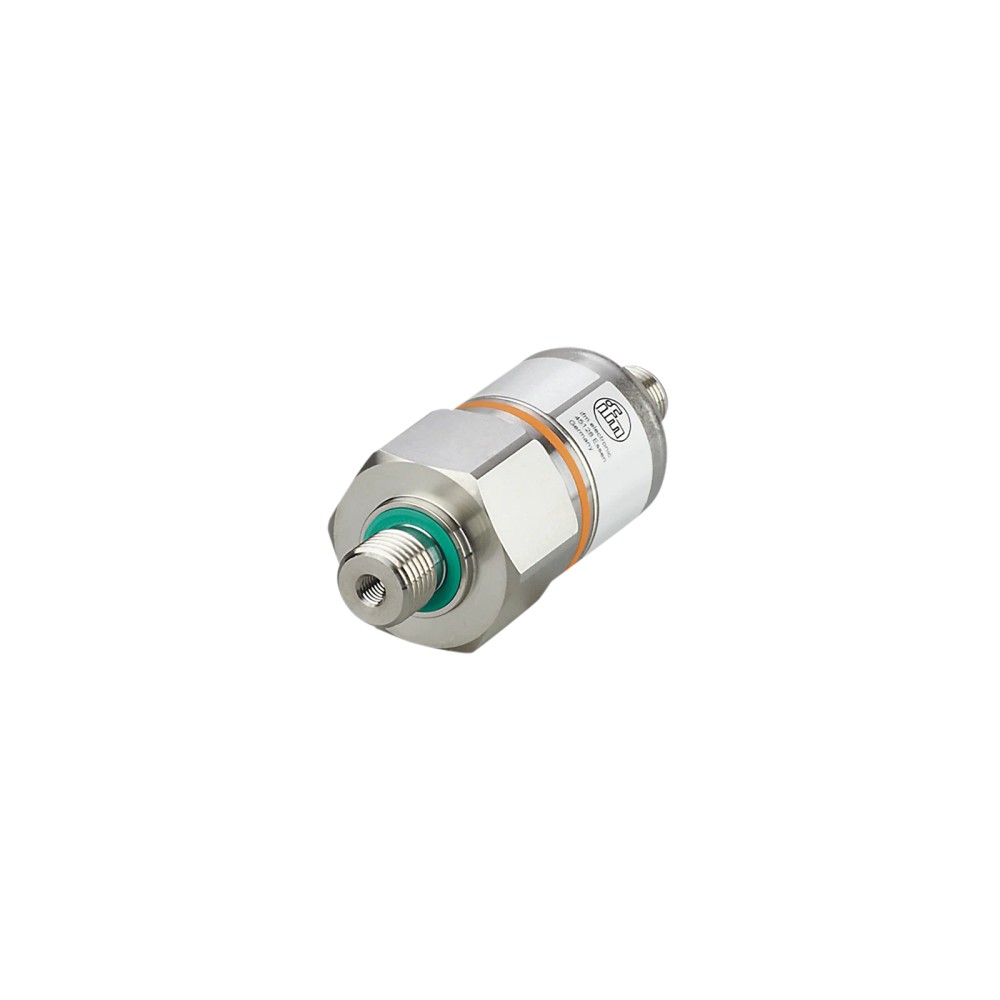

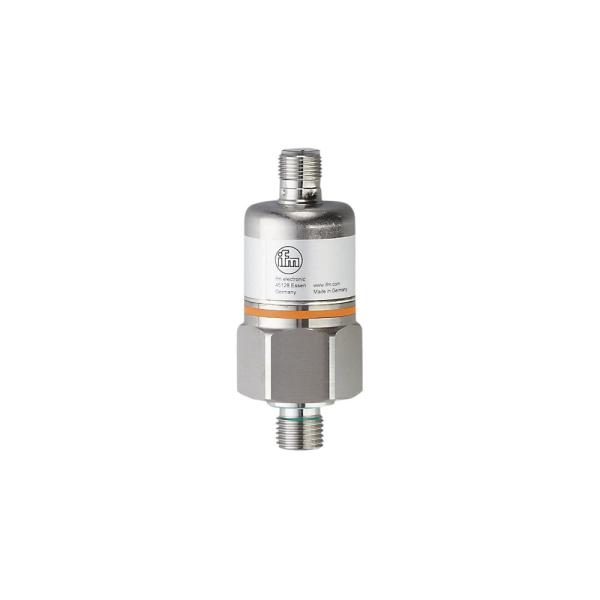

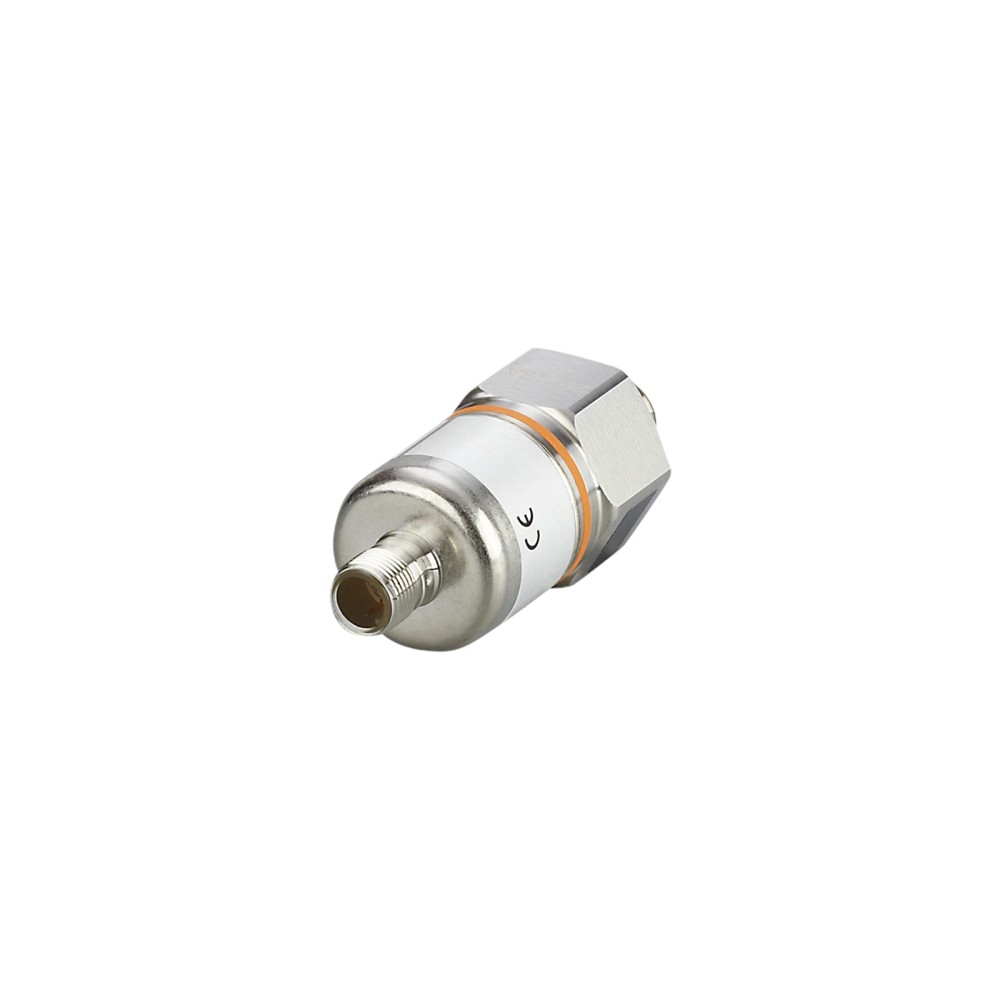

Imagem meramente ilustrativa

R$ 3.387,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3589
EAN: 4021179282925
NCM do produto: 90262090

Destaques do Produto Faixa 0 a 0,1 bar,...mais

Fechar menu

Saiba mais sobre: "PA3589 IFM - Transmissor Pressão IFM Ind/Ferroviário Cerâmico 0-0.1bar 4-20mA"

Destaques do Produto

Faixa

0 a 0,1 bar, pressão relativa

Saída

4 a 20 mA

Alimentação

9,6 a 32 V DC

Processo

G 1/4 externa

Elétrica

Conector M12, codificação A

Temperatura do fluido

-25 a 90 °C; versão sob encomenda até -40 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PA3589, célula de medição cerâmica, pressão relativa de 0 a 0,1 bar, saída analógica 4 a 20 mA

O IFM PA3589 é um transmissor eletrônico para medir pressão relativa de fluidos líquidos e gasosos em aplicações industriais e ferroviárias. Sua faixa nominal é de 0 a 0,1 bar, com célula de medição cerâmica e saída analógica de 4 a 20 mA. Possui conexão de processo G 1/4 externa, conexão elétrica M12 e grau de proteção IP 68 conforme a condição especificada pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 0,1 bar (0 a 100 mbar; 0 a 10 kPa)
Tipo de pressão	Relativa
Elemento de medição	Cerâmica
Saída	Analógica, 4 a 20 mA
Conexão de processo	G 1/4 externa; rosca interna M5
Conexão elétrica	1 x M12, codificação A; 2 contatos dourados
Alimentação	9,6 a 32 V DC
Proteção	IP 68: condição declarada de 7 dias, 1 m de profundidade de água e 0,1 bar
Temperatura do fluido	-25 a 90 °C; sob encomenda, -40 a 90 °C
Dimensões e massa	Ø 30 mm; comprimento 79,5 mm; 215,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos ou gasosos dentro da faixa nominal de 0 a 0,1 bar.
Aplicações industriais e ferroviárias, conforme as referências ferroviárias DIN EN 50155 / IEC 60571 indicadas na ficha.
Instalações que aceitem saída analógica de 4 a 20 mA, alimentação de 9,6 a 32 V DC e conexão de processo G 1/4 externa.

⚠ Considere outro se precisa de:

Não selecione para medir pressão absoluta ou diferencial: o tipo informado é pressão relativa.
Não selecione quando a faixa requerida ultrapassar 0 a 0,1 bar como faixa de medição nominal; a resistência à pressão não amplia a faixa de medição.
Não conecte a uma entrada que não aceite sinal analógico de 4 a 20 mA ou cuja alimentação esteja fora de 9,6 a 32 V DC.

APLICAÇÕES E USO

Aplicação comprovada — medição de pressão relativa em fluidos líquidos ou gasosos, para uso industrial, dentro da faixa nominal de 0 a 0,1 bar e das temperaturas especificadas.
Aplicação comprovada — instalações ferroviárias com referência às normas DIN EN 50155 / IEC 60571, classes T3, C1 e S1; confirme as condições específicas do sistema e da instalação.
Possibilidade condicionada — integração a um sistema de controle com entrada analógica de 4 a 20 mA, desde que alimentação, carga e conexões sejam compatíveis. A ficha não identifica modelos específicos de controladores.
Limitação — a condição IP 68 citada é específica: 7 dias a 1 m de profundidade de água e 0,1 bar; não deve ser generalizada para outras condições sem validação.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PA3589, célula de medição cerâmica, pressão relativa de 0 a 0,1 bar, saída analógica 4 a 20 mA, verifique estes pontos:

Escolha o PA3589 quando

A aplicação exigir medição de pressão relativa na faixa de 0 a 0,1 bar, sinal analógico de 4 a 20 mA, conexão G 1/4 externa e conexão elétrica M12.

Verifique a faixa antes da seleção

A resistência à pressão declarada é 4 bar, mas a faixa nominal de medição é 0 a 0,1 bar. Para medir fora dessa faixa, selecione um instrumento cuja faixa de medição corresponda ao processo.

Verifique a instalação elétrica

Confirme que a alimentação disponível está entre 9,6 e 32 V DC e que a entrada do sistema de controle recebe corrente de 4 a 20 mA. A ficha informa carga máxima de 720 Ω para Ub = 24 V, conforme a relação indicada pelo fabricante.

Verifique ambiente e fluido

Compare a temperatura ambiente de -25 a 80 °C e a temperatura do fluido de -25 a 90 °C com as condições reais. A faixa de fluido de -40 a 90 °C é indicada como disponível sob encomenda.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão eletrônico com célula de medição cerâmica	Tipo de produto declarado pelo fabricante.
Fabricante e modelo	IFM PA3589	Identificação do modelo.
Aplicação declarada	Aplicações industriais e ferroviárias	Usos indicados na ficha.
Fluidos	Líquidos e gasosos	Substâncias indicadas para a medição.
Referências ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Normas e classes ferroviárias informadas na ficha.

Faixa e tipo de pressão
Alcance de medição	0 a 0,1 bar / 0 a 100 mbar / 0 a 40,16 inH₂O / 0 a 10 kPa	Faixa nominal de medição.
Tipo de pressão	Pressão relativa	Referência de pressão declarada.
Célula de medição	Cerâmica	Material da célula de medição informado.

Saídas e resposta
Quantidade de saídas analógicas	1	Quantidade declarada.
Sinal de saída	Analógico, 4 a 20 mA	Tipo e intervalo de corrente da saída.
Tempo de resposta de passo da saída analógica	3 ms	Tempo informado para a resposta de passo.

Dados elétricos
Tensão de operação	9,6 a 32 V DC	Limites de alimentação declarados.
Carga máxima	720 Ω a Ub = 24 V; relação indicada: (Ub - 9,6 V) / 20 mA	Carga máxima conforme a condição de alimentação informada.
Conexão elétrica	1 x M12, codificação A; 2 contatos dourados	Tipo de conexão e contatos declarados.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso informado pelo fabricante.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.

Precisão, estabilidade e ciclos
Desvio de características	< ±0,5% do valor final (BFSL) / < ±1% do valor final (LS)	Valores declarados pelo fabricante para os métodos indicados.
Repetibilidade	< 0,2% do valor final	Informada para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ±0,1% do valor final por 6 meses	Período de referência indicado.
Coeficiente de temperatura da amplitude	< ±0,5% do valor final por 10 K	Condição de temperatura de 0 a 80 °C.
Coeficiente de temperatura do ponto zero	< ±0,5% do valor final por 10 K	Condição de temperatura de 0 a 80 °C.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada de ciclos de pressão.

Limites de pressão
Resistência à pressão	4.000 mbar / 1.606 inH₂O / 400 kPa	Limite de resistência à pressão; não corresponde à faixa nominal de medição.
Pressão mínima de ruptura	30.000 mbar / 12.030 inH₂O / 3.000 kPa	Valor de ruptura declarado na ficha.
Proteção contra sobrecarga	Sim	Recurso informado pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25 a 80 °C	Faixa operacional ambiental declarada.
Temperatura do fluido	-25 a 90 °C; sob encomenda, -40 a 90 °C	Faixa de fluido declarada e opção sob encomenda.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 68	Condição declarada: 7 dias, 1 m de profundidade de água e 0,1 bar.

Resistência mecânica e compatibilidade eletromagnética
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373, categoria 3	Métodos e condições de referência informados.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10 a 2.000 Hz); DIN EN 61373, categoria 2	Métodos, faixa de frequência e categorias declarados.
Certificações e ensaios EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 30 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; CISPR 25; ISO 11452-2: HF irradiado 100 V/m; ISO 7637-2: pulso, grau de severidade 4	Ensaios e níveis listados na ficha do fabricante.

Dados mecânicos e materiais
Conexão de processo	G 1/4 externa conforme DIN EN ISO 1179-2; rosca interna M5	Conexões declaradas para o processo.
Torque máximo de aperto	25 a 35 Nm	Intervalo declarado para o aperto.
Dimensões	Diâmetro 30 mm; comprimento 79,5 mm	Dimensões informadas para o produto.
Invólucro	Cilíndrico	Formato declarado.
Materiais de construção	Aço inoxidável 316L (1.4404), FKM, PA e EPDM	Materiais listados na ficha.
Materiais em contato com o fluido	Aço inoxidável 303 (1.4305), cerâmica e vedação FKM	Materiais declarados para contato com o fluido.
Massa	215,5 g	Massa informada no conjunto de atributos.
Contatos	Banhados a ouro	Característica especial declarada.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4 a 20 mA; não há protocolo digital informado na ficha.

• Compatível com entrada analógica de corrente que aceite sinal de 4 a 20 mA, respeitados a alimentação e o limite de carga declarados.

• Para alimentação de 24 V, a ficha declara carga máxima de 720 Ω.

Conexões

Elétrica 1 conexão M12, codificação A, com 2 contatos dourados. Alimentação de 9,6 a 32 V DC; saída analógica de 4 a 20 mA. A ficha não informa pinagem detalhada neste conteúdo; consulte o datasheet antes de fazer a ligação.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2; a ficha também informa rosca interna M5. Torque máximo de aperto: 25 a 35 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle analógica configurada para 4 a 20 mA e alimentação dentro de 9,6 a 32 V DC	✓	Corresponde ao tipo de saída e à faixa de alimentação declarados.
Tubulação ou ponto de medição com conexão de processo G 1/4 externa compatível	✓	A conexão de processo informada é G 1/4 externa; confirme também a vedação e os requisitos mecânicos da instalação.
Medição de pressão relativa dentro de 0 a 0,1 bar em fluido líquido ou gasoso	✓	A ficha declara pressão relativa, essa faixa de medição e uso com fluidos líquidos e gasosos.
Medição de pressão absoluta ou diferencial	✗	O tipo de pressão indicado para este modelo é pressão relativa.
Sistema que requer protocolo digital de comunicação	✗	A ficha descreve saída analógica de 4 a 20 mA e não declara protocolo digital.
Processo que exige medição acima de 0,1 bar como faixa nominal	✗	A faixa de medição nominal é 0 a 0,1 bar; a resistência à pressão de 4 bar é um parâmetro distinto.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PA3589, célula de medição cerâmica, pressão relativa de 0 a 0,1 bar, saída analógica 4 a 20 mA

Confirme que a faixa necessária é de pressão relativa entre 0 e 0,1 bar e que o fluido e as temperaturas estão dentro dos limites declarados.
Verifique a compatibilidade da conexão de processo G 1/4 externa com o ponto de instalação e planeje a vedação adequada à aplicação.
Instale sem exceder o torque máximo de aperto declarado de 25 a 35 Nm.
Conecte o M12 codificado A a uma alimentação de 9,6 a 32 V DC e a uma entrada de corrente analógica de 4 a 20 mA.
Antes de energizar, consulte a pinagem no datasheet do fabricante; a ficha resumida disponível não detalha a atribuição dos pinos.
Após a montagem, verifique a vedação, a alimentação, a carga do circuito e a leitura de corrente no sistema de aquisição.

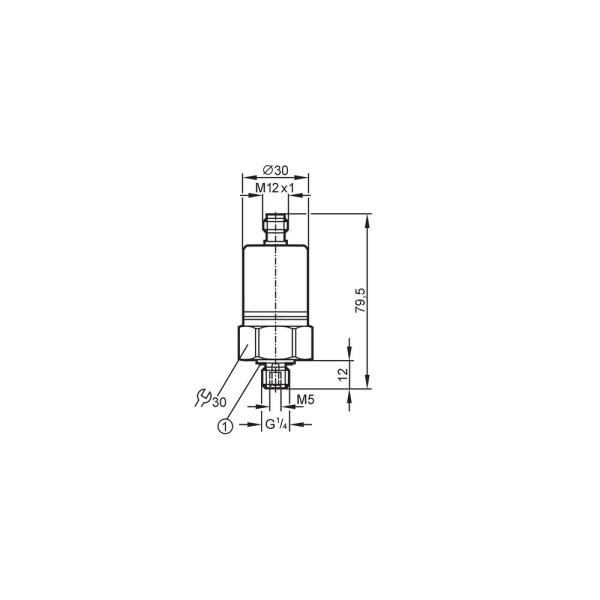

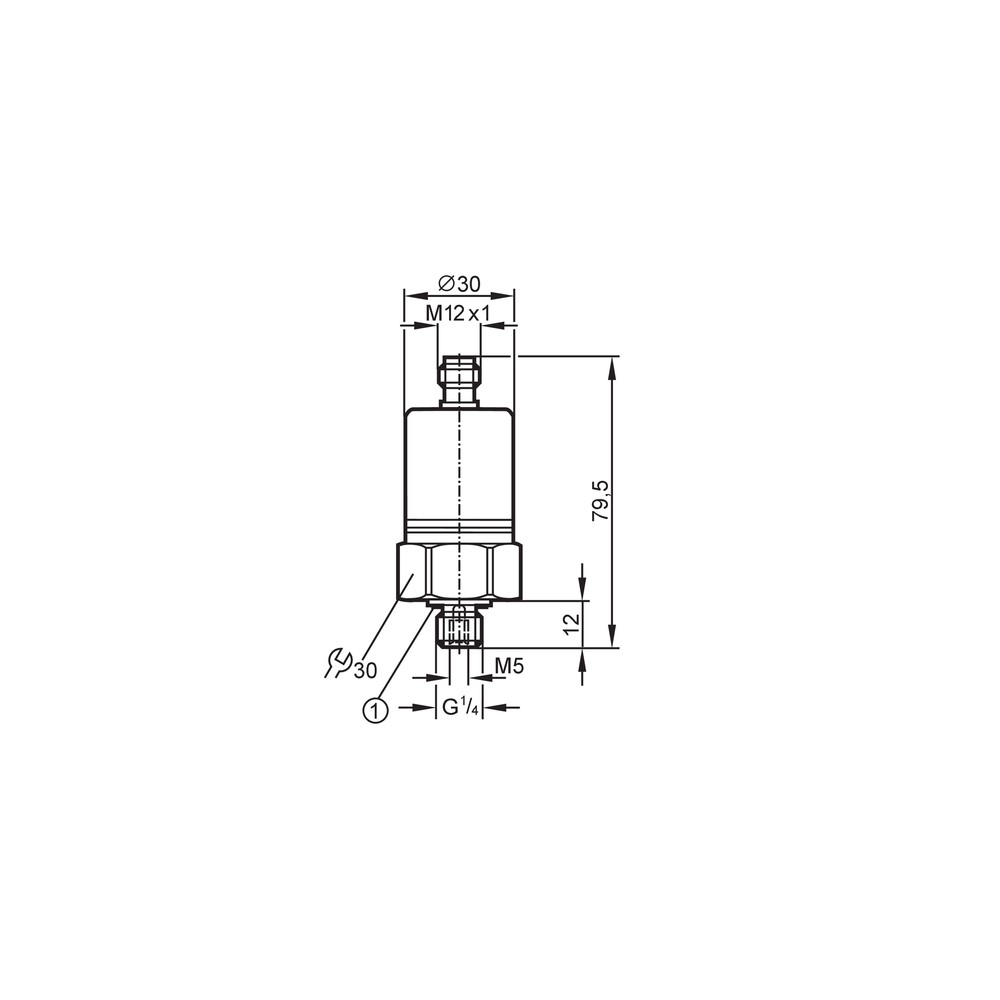

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou não acompanha a pressão.	Alimentação ausente ou fora da faixa, ligação incorreta, circuito de corrente aberto ou conexão elétrica inadequada.	Meça a alimentação no circuito e confirme que está entre 9,6 e 32 V DC; confira continuidade, pinagem no datasheet e se a entrada está configurada para 4 a 20 mA.
A saída chega ao limite da faixa antes da pressão esperada.	A pressão aplicada excede a faixa nominal de medição de 0 a 0,1 bar, ou a pressão de referência não corresponde a uma medição relativa.	Compare a pressão real com a faixa nominal e confirme o tipo de pressão do processo; não use a resistência à pressão como faixa de medição.
O sinal de corrente fica instável ou não atinge o valor esperado.	Carga total do circuito acima do limite compatível com a tensão de alimentação, ou problema em cabos e conexões.	Verifique a carga do circuito, considerando o limite de 720 Ω a Ub = 24 V e a relação indicada na ficha; inspecione conectores e cabos.
Há entrada de fluido ou umidade na instalação.	Vedação ou montagem inadequada, conexão incompatível ou exposição fora da condição IP 68 especificada.	Inspecione a conexão G 1/4, a vedação e o torque aplicado; compare a exposição real com a condição declarada de 7 dias, 1 m de profundidade e 0,1 bar.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM PA3589 (PT-BR) (Datasheet) Desenho em escala IFM PA3589 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PA3589 e para quem ele serve?

É um transmissor eletrônico IFM de pressão relativa com célula cerâmica e saída analógica de 4 a 20 mA. A ficha indica aplicações industriais e ferroviárias, para fluidos líquidos ou gasosos e dentro da faixa de medição especificada.

O que acompanha o produto?

A ficha informa uma unidade por embalagem, mas não lista acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem do lote anunciado.

Ele mede pressão absoluta ou diferencial?

Não: o tipo informado para o PA3589 é pressão relativa. Para pressão absoluta ou diferencial, escolha um modelo cuja ficha declare esse tipo de medição.

Posso usá-lo para medir pressão acima de 0,1 bar?

A faixa nominal de medição é de 0 a 0,1 bar. Embora a ficha informe resistência à pressão de 4 bar, esse valor não amplia a faixa de medição.

A saída fica em zero; o que devo verificar antes de trocar o transmissor?

Verifique primeiro a alimentação de 9,6 a 32 V DC, a continuidade do circuito, a pinagem e a configuração da entrada para 4 a 20 mA. Consulte o datasheet para identificar os pinos do M12.

A leitura fica instável; o problema pode estar na instalação elétrica?

Sim, uma carga de circuito inadequada ou conexões com falha pode afetar o sinal. Confira a carga máxima especificada para a tensão utilizada, os cabos e os contatos antes de substituir o produto.

Devo comprar um kit ou apenas o transmissor?

A ficha identifica o PA3589 como uma unidade e não relaciona acessórios inclusos. Se a instalação exigir cabo, conector ou itens de vedação, confirme separadamente se são fornecidos ou necessários para a sua montagem.

Como escolher entre este modelo e outro transmissor de pressão?

Escolha o PA3589 quando a faixa relativa de 0 a 0,1 bar, a saída de 4 a 20 mA e as conexões declaradas atenderem ao processo. Se precisar de outra faixa ou de pressão absoluta ou diferencial, selecione um modelo cuja ficha declare esses requisitos.

Que cuidados devo ter ao instalar a conexão de processo?

Confirme a compatibilidade da rosca G 1/4 externa e não exceda o torque máximo declarado de 25 a 35 Nm. Verifique também a vedação adequada à aplicação.

Como confirmar a ligação do conector M12?

Consulte a pinagem no datasheet do fabricante antes de energizar. O conector informado é M12 codificado A, mas a atribuição detalhada dos pinos não consta nos dados resumidos disponíveis.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência ambiente.

Célula de medição cerâmica

Elemento cerâmico indicado na ficha como célula de medição do transmissor.

Sinal de 4 a 20 mA

Saída analógica de corrente usada para transmitir a medição ao sistema de aquisição.

Grau de proteção IP 68

Classificação de proteção declarada pelo fabricante, condicionada às condições especificadas na ficha.

Carga máxima

Limite de carga elétrica do circuito de saída, relacionado à tensão de alimentação.
