Transmissor de Pressão IFM PA3522

Pré-visualizar: PA3522 IFM - Transmissor de Pressão IFM Uso Industrial e Ferroviário 0-100 bar Cerâmica 4-20mA

PA3522 IFM - Transmissor de Pressão IFM Uso Industrial e Ferroviário 0-100 bar Cerâmica 4-20mA

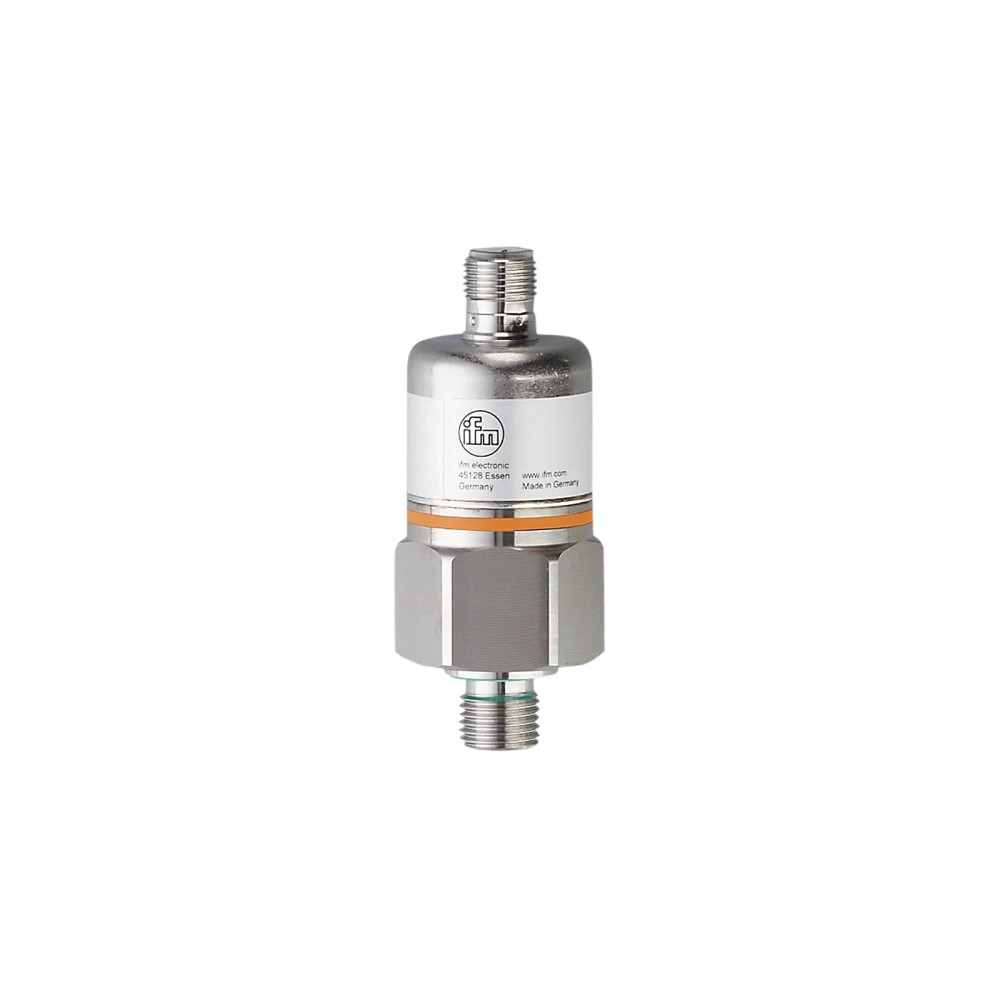

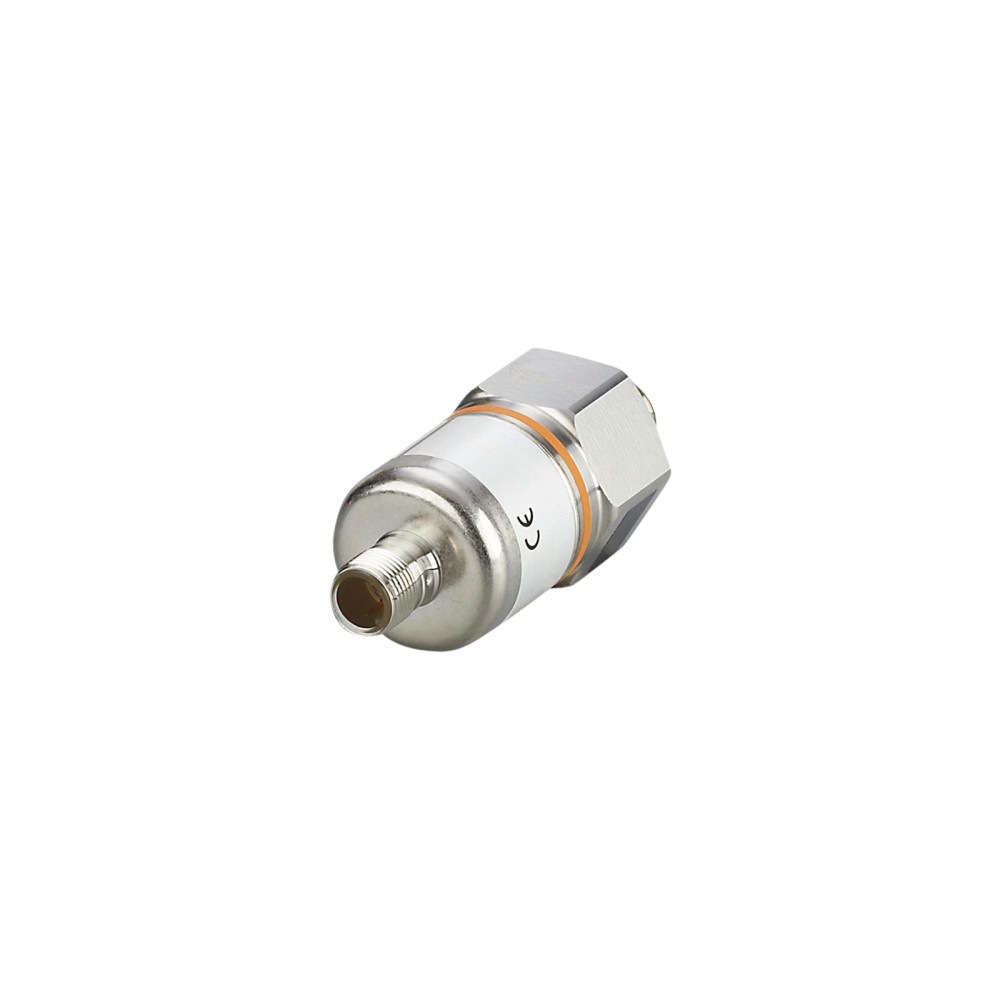

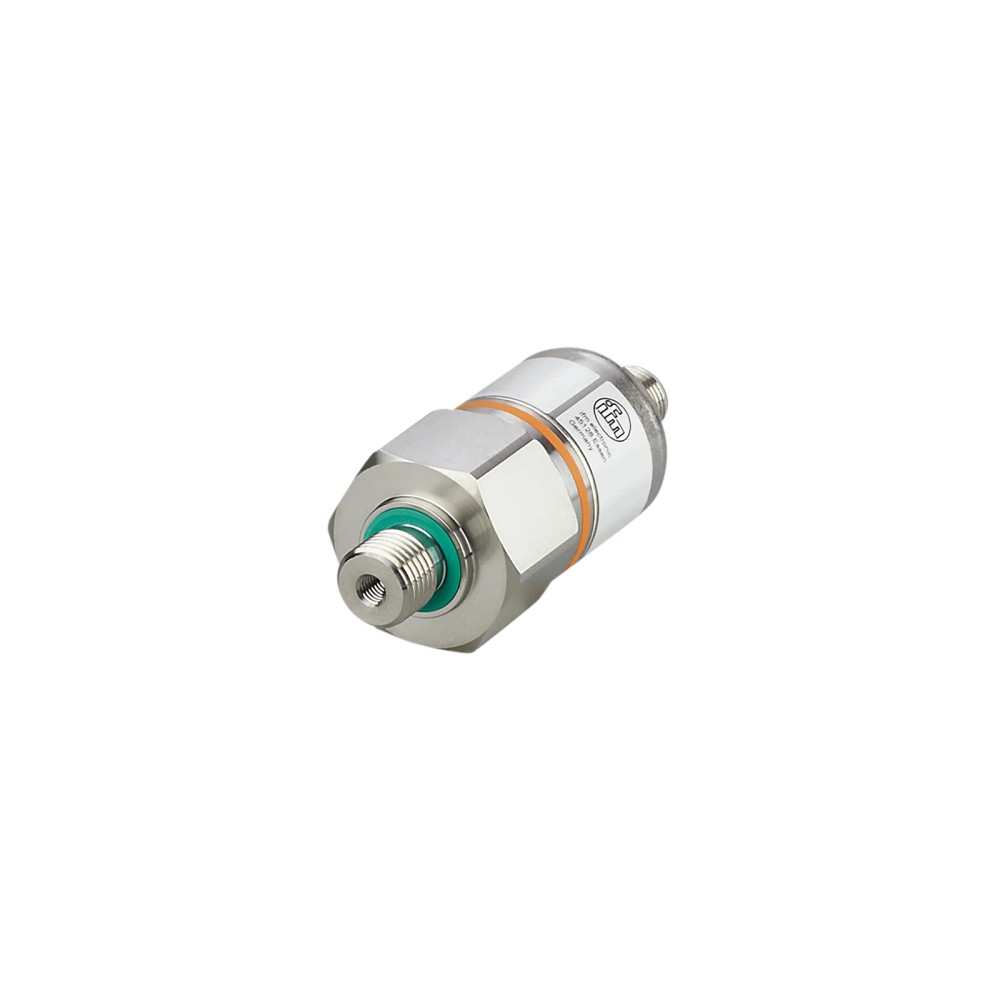

Imagem meramente ilustrativa

R$ 3.098,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3522
EAN: 4021179183697
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PA3522 IFM - Transmissor de Pressão IFM Uso Industrial e Ferroviário 0-100 bar Cerâmica 4-20mA"

Destaques do Produto

Faixa de Medição

0-100 bar

Sinal de Saída

4-20 mA

Conexão

M12 (4 pinos)

Conexão Processo

G 1/4

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PA3522 IFM - Transmissor de Pressão com Célula de Medição de Cerâmica 0-100 bar

O transmissor de pressão PA3522 é projetado para medição precisa de pressão relativa em ambientes industriais e ferroviários, com faixa de 0 a 100 bar. Utiliza célula de medição cerâmica e saída analógica de 4-20 mA para integração robusta. Destaca-se pela alta resistência a choques e vibrações, conforme normas ferroviárias, e grau de proteção IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PA3522
Faixa de Medição	0...100 bar
Sinal de Saída	4...20 mA
Conexão de Processo	G 1/4
Proteção	IP 68 / IP 69K
Tecnologia	Cerâmica
Temperatura	-25...90 °C
Conexão Elétrica	M12
Peso	217.5 g
MTTF	507 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais hidráulicas
Sistemas ferroviários (conforme EN 50155 / IEC 60571)
Processos que exigem alta repetibilidade e resistência química (célula cerâmica)

⚠ Considere outro se precisa de:

Aplicações com fluidos gasosos acima de 25 bar (sob encomenda apenas)
Sistemas onde picos de pressão superam 300 bar
Ambientes com temperaturas do fluido fora da faixa de -25 a 90 °C

APLICAÇÕES E USO

Monitoramento de sistemas hidráulicos industriais
Aplicações ferroviárias (DIN EN 50155 / IEC 60571 Classe T3, C1, S1)
Processos que requerem medição de pressão de fluidos líquidos
Sistemas onde a resistência a jatos de água (IP 69K) é mandatória

COMO ESCOLHER

Antes de comprar o PA3522 IFM - Transmissor de Pressão com Célula de Medição de Cerâmica 0-100 bar, verifique estes pontos:

Quando utilizar

Escolha este modelo se sua aplicação exige alta resistência mecânica a vibrações (setor ferroviário), proteção IP 69K contra lavagem a alta pressão e medição de fluidos compatíveis com cerâmica e aço inoxidável 303/316L.

Quando buscar alternativa

Busque outra opção se o seu processo requer comunicação digital (IO-Link), se a pressão de operação for superior a 100 bar, ou se o fluido for um gás com pressão superior a 25 bar (requer consulta técnica).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...100 bar / 0...1450 psi	Intervalo nominal de operação do sensor
Resistência à pressão	300 bar	Limite estático de pressão antes de danos

Dados elétricos
Sinal de saída	4...20 mA (analógico)	Interface de comunicação de dados
Tensão de operação	9,6...32 DC V	Requisito de alimentação elétrica

Condições ambientais
Grau de proteção	IP 68; IP 69K	Nível de vedação contra agentes externos
Temperatura do fluído	-25...90 °C	Faixa operacional térmica do processo
Resistência a choques	50 g (11 ms)	Conformidade ferroviária DIN EN 60068-2-27

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Interface mecânica com a tubulação
Material da célula	Cerâmica	Elemento sensor
Torque de aperto	25...35 Nm	Especificação de montagem

COMPATIBILIDADE

Comunicação

• Analógico 4-20 mA

Conexões

Elétrica M12; A-coded; 4 pinos dourados

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações ferroviárias	✓	Certificado EN 50155 / IEC 60571.
Uso em gases > 25 bar	✗	Requer configuração específica sob encomenda.
Monitoramento de líquidos industriais	✓	Material cerâmico e vedação FKM compatíveis.

INSTALAÇÃO

Como instalar o PA3522 IFM - Transmissor de Pressão com Célula de Medição de Cerâmica 0-100 bar

Verifique a compatibilidade da rosca do processo com a rosca G 1/4.
Certifique-se de que o sistema de pressão esteja despressurizado antes da instalação.
Aplique o torque de 25-35 Nm na base hexagonal (não gire pela carcaça).
Instale o conector M12 verificando o alinhamento correto dos pinos.
Conecte os cabos seguindo o diagrama de pinagem do datasheet.
Realize o teste de comissionamento verificando o sinal de 4mA em zero e 20mA na pressão nominal.

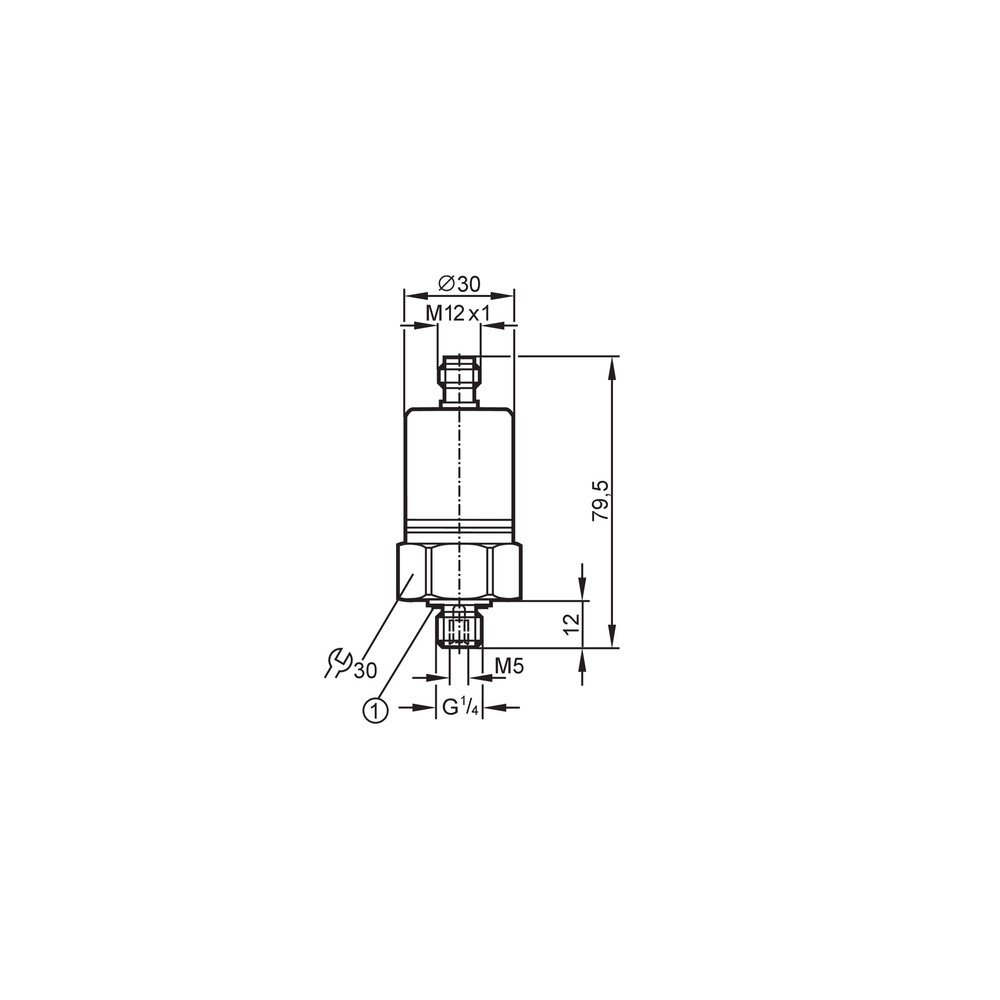

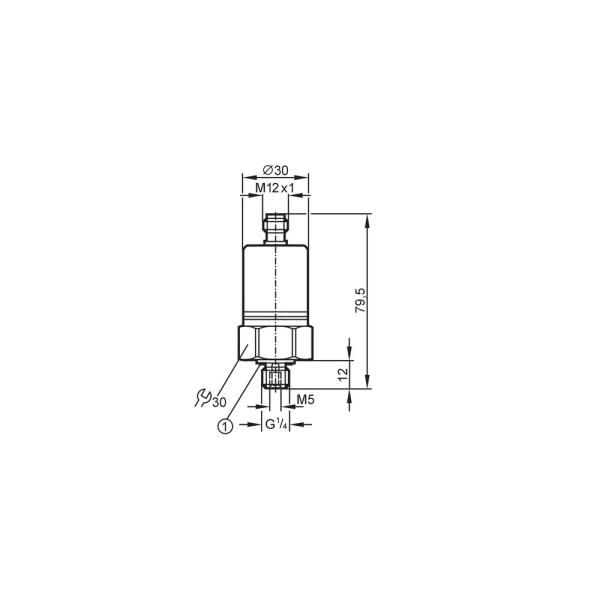

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal na saída analógica.	Tensão fora da faixa operacional (9,6-32V DC).	Utilizar multímetro para verificar a tensão nos pinos do conector M12.
Vazamento no ponto de conexão de processo.	Falha na vedação ou aperto insuficiente.	Verificar torque (25-35 Nm) e integridade do anel de vedação.
Deriva na medição ou leitura constante zero.	Acúmulo de detritos ou incrustações na membrana.	Inspecionar a cavidade da célula cerâmica quanto a bloqueios físicos.
Flutuação (ruído) no sinal de 4-20 mA.	Interferência eletromagnética (EMC) severa.	Garantir blindagem correta do cabo e proximidade com fontes de ruído.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico PA3522 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão PA3522 e qual sua função principal?

O PA3522 é um transmissor de pressão relativa com célula de medição de cerâmica, projetado para monitorar pressões em sistemas industriais e aplicações ferroviárias na faixa de 0 a 100 bar.

Quais são as especificações de saída e conexão elétrica deste sensor?

Ele é equipado com uma conexão elétrica M12 de 4 pinos e fornece um sinal analógico de 4-20 mA para integração em sistemas de controle.

Existem restrições quanto ao tipo de fluido ou pressão máxima de gás?

Este modelo não é indicado para aplicações com fluidos gasosos sob pressões superiores a 25 bar, a menos que solicitado especificamente sob encomenda.

Este dispositivo pode ser utilizado em sistemas com picos de pressão acima de 300 bar?

Não deve ser aplicado em ambientes onde a pressão de pico exceda a resistência de ruptura de 300 bar, pois isso causará falha mecânica no sensor.

O sensor não responde no sistema, como diagnosticar?

Sintoma: falta de sinal no CLP. Causa provável: falha na fiação ou curto-circuito na conexão M12. Verificação: meça a tensão de alimentação (9,6-32V DC) e a continuidade do cabo no conector.

O que verificar quando as leituras de pressão estão erráticas?

Sintoma: leitura instável ou fora da faixa. Causa provável: presença de ar no sistema ou danos à membrana cerâmica por partículas. Verificação: inspecione a membrana quanto a deformações e purgue a linha de processo.

Por que escolher este modelo em vez de um transmissor de pressão comum?

Este produto utiliza tecnologia de célula de medição cerâmica, superior em resistência química e durabilidade para ciclos de pressão elevados (até 100 milhões de ciclos) comparado a sensores de metal simples.

Como decidir entre este modelo e um transmissor industrial padrão?

A escolha depende da aplicação: o PA3522 é certificado para normas ferroviárias (EN 50155), enquanto sensores industriais padrão podem não suportar os requisitos de choque e vibração deste setor.

Quais os cuidados necessários na instalação da conexão de processo?

A instalação requer o aperto da conexão de processo G 1/4 com um torque entre 25 e 35 Nm para garantir a vedação estanque e evitar danos à carcaça.

Qual a procedência deste transmissor de pressão?

O produto é fornecido pela IFM ELECTRONIC LTDA., garantindo a procedência direta do fabricante, sem necessidade de intermediários para suporte técnico.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição da pressão em relação à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

Célula de Medição Cerâmica

Tecnologia de sensor resistente à corrosão e sobrecarga, ideal para diversos fluidos. (Ref.: Materiais em contato com o fluído)

IP 69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

Sinal 4-20 mA

Protocolo de saída analógica padrão industrial, imune a interferências em longas distâncias. (Ref.: Sinal de saída)

Resistência de Ruptura (Burst Pressure)

Pressão máxima que o dispositivo suporta antes da falha estrutural total (300 bar neste modelo). (Ref.: Resistência à pressão)
