Transmissor de Pressão IFM PA3521

Pré-visualizar: PA3521 IFM - Transmissor de Pressão IFM Uso Industrial e Ferroviário 0-250 bar 4-20mA Cerâmica

PA3521 IFM - Transmissor de Pressão IFM Uso Industrial e Ferroviário 0-250 bar 4-20mA Cerâmica

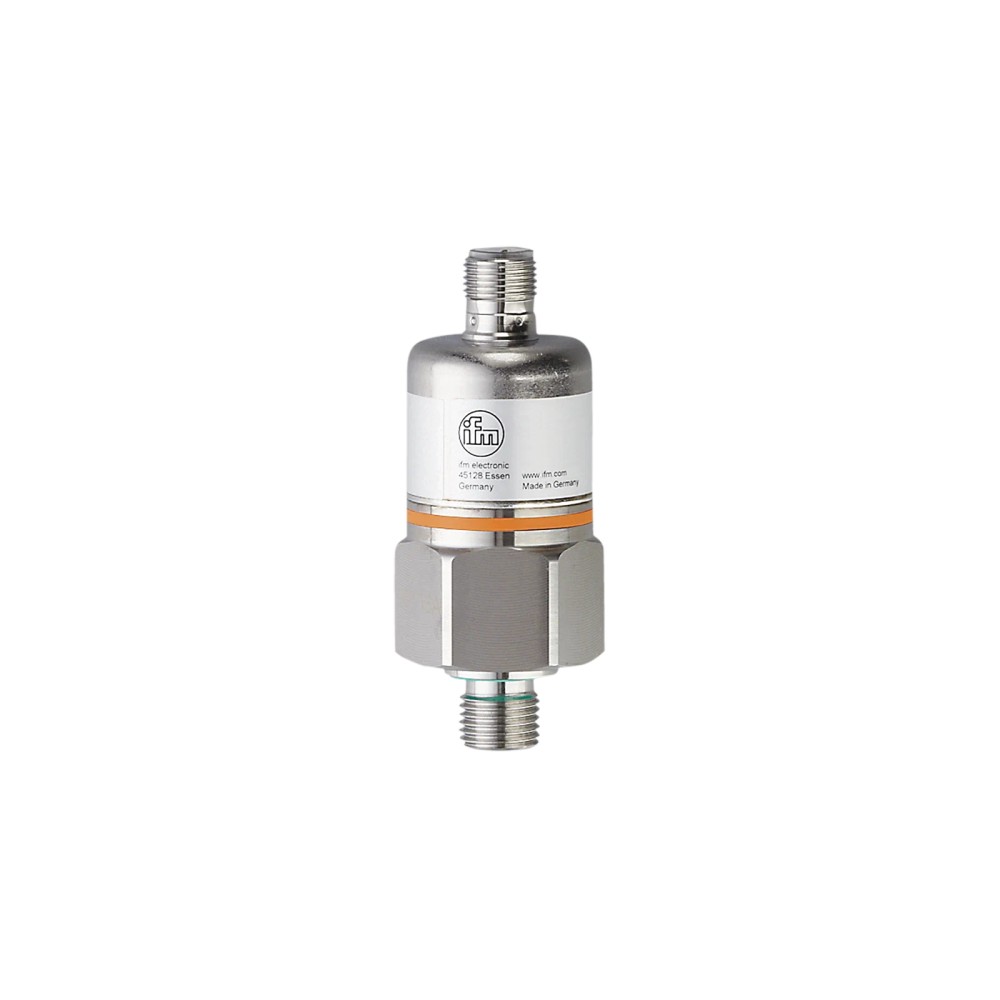

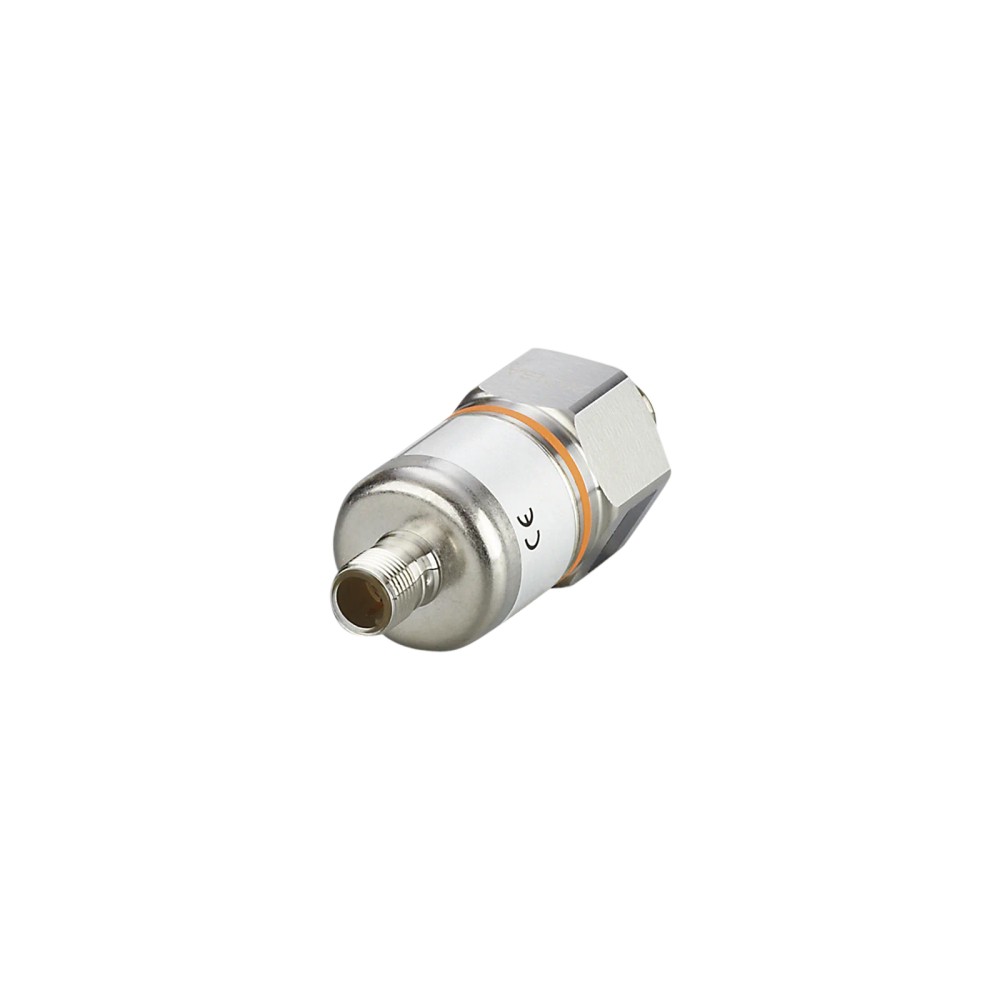

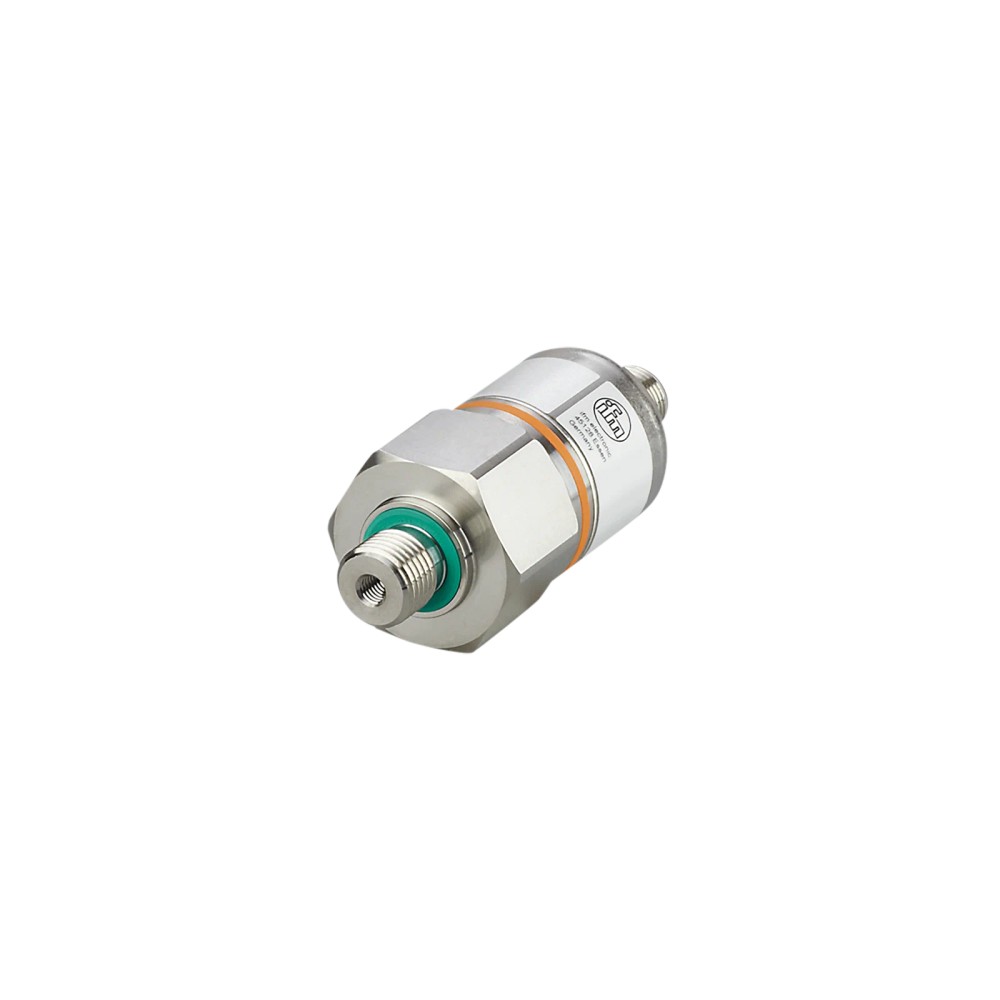

Imagem meramente ilustrativa

R$ 3.011,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3521
EAN: 4021179183680
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PA3521 IFM - Transmissor de Pressão IFM Uso Industrial e Ferroviário 0-250 bar 4-20mA Cerâmica"

Destaques do Produto

Faixa de pressão

0...250 bar

Saída

4...20 mA

Processo

G 1/4 externa

Alimentação

9,6...32 V DC

Fluido e temperatura

Fluidos líquidos; -25...90 °C

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de pressão IFM PA3521 com célula de medição de cerâmica, 0...250 bar, saída analógica 4...20 mA

O IFM PA3521 é um transmissor de pressão relativa para medir pressão em aplicações industriais e ferroviárias. Utiliza célula de medição de cerâmica, faixa de 0...250 bar e saída analógica de 4...20 mA. Possui conexão de processo G 1/4 externa e grau de proteção IP 68/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PA3521
Tipo de pressão	Relativa
Faixa de medição	0...250 bar; 0...3625 psi; 0...25 MPa
Elemento de medição	Célula de medição de cerâmica
Sinal de saída	Analógico, 4...20 mA
Conexão de processo	G 1/4 rosca externa; rosca interna M5
Alimentação	9,6...32 V DC
Temperatura do fluido	-25...90 °C; sob encomenda: -40...90 °C
Proteção	IP 68; IP 69K
Conexão elétrica	M12, codificação A, 4 contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos, dentro da faixa de 0...250 bar e das condições de temperatura especificadas.
Aplicações industriais e ferroviárias; para aplicações ferroviárias, a ficha cita DIN EN 50155 / IEC 60571, classes T3, C1 e S1.
Sistemas que aceitem saída analógica de 4...20 mA, alimentação de 9,6...32 V DC e conexão elétrica M12 codificação A.

⚠ Considere outro se precisa de:

Não especificar para fluidos gasosos acima de 25 bar sem consulta ao fabricante: a ficha condiciona esse uso a fornecimento sob encomenda.
Não selecionar para pressões de operação acima de 250 bar; a resistência à pressão informada é 400 bar e a pressão mínima de ruptura é 850 bar, valores que não substituem a faixa de medição.
Não considerar a versão padrão para temperaturas do fluido abaixo de -25 °C; a faixa até -40 °C é indicada somente sob encomenda.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão em processos industriais com fluidos líquidos, dentro da faixa de 0...250 bar e temperatura do fluido de -25...90 °C; a extensão até -40 °C é sob encomenda.
Aplicação declarada: sistemas ferroviários, com referências DIN EN 50155 / IEC 60571 e classes T3, C1, S1 indicadas na ficha.
Possibilidade condicionada: uso com fluidos gasosos acima de 25 bar somente sob encomenda, conforme a ficha; confirme a configuração com o fabricante antes de especificar.
A instalação deve respeitar a conexão G 1/4, a alimentação de 9,6...32 V DC e a saída analógica 4...20 mA; a ficha não identifica um protocolo digital.

COMO ESCOLHER

Antes de comprar o Transmissor de pressão IFM PA3521 com célula de medição de cerâmica, 0...250 bar, saída analógica 4...20 mA, verifique estes pontos:

Escolha o PA3521 quando

A aplicação exigir medição de pressão relativa até 250 bar, sinal de 4...20 mA, alimentação de 9,6...32 V DC e conexão de processo G 1/4 externa, com fluido e temperatura dentro das condições declaradas.

Consulte o fabricante ou selecione outra configuração quando

O processo usar gás acima de 25 bar, exigir temperatura do fluido inferior a -25 °C sem opção sob encomenda, ou requerer faixa de medição, conexão, sinal ou alimentação diferentes. Confirme também a compatibilidade mecânica da rosca e elétrica do conector com o sistema existente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão com célula de medição de cerâmica	Descrição do tipo de produto.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / Part Number	PA3521	Identificadores do produto.
GTIN	4021179183680	Identificador comercial informado.
Função	Transmissor de pressão	Mede pressão e fornece sinal analógico.
Aplicações declaradas	Industriais e ferroviárias	Aplicações descritas na ficha do produto.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Referências ferroviárias indicadas pelo fabricante.
Substâncias	Fluidos líquidos	Substância indicada para uso.
Uso com fluidos gasosos	Acima de 25 bar, apenas sob encomenda	Restrição declarada na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo 1 sob encomenda	Condições declaradas para grupos de fluidos.

Faixa e limites de pressão
Tipo de pressão	Pressão relativa	Referência de medição indicada na ficha.
Alcance de medição	0...250 bar / 0...3625 psi / 0...25 MPa	Faixa nominal de medição.
Resistência à pressão	400 bar / 5800 psi / 40 MPa	Limite de resistência à pressão declarado; não é faixa de medição.
Pressão mínima de ruptura	850 bar / 12300 psi / 85 MPa	Valor mínimo de pressão de ruptura informado; não é condição de operação.
Proteção contra sobrecarga	Sim	Recurso declarado pelo fabricante; não amplia a faixa nominal de medição.

Elemento de medição e desempenho
Célula de medição	Cerâmica	Tecnologia do elemento de medição.
Desvio de características	< ±0,25% BFSL / < ±0,5% LS	Desvios declarados nos critérios BFSL e LS.
Repetibilidade	< 0,1%	Aplicável para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ±0,05% por 6 meses	Intervalo de estabilidade informado.
Coeficiente de temperatura da amplitude	< ±0,2% / 10 K	Condição de referência: 0...80 °C.
Coeficiente de temperatura do ponto zero	< ±0,1% / 10 K	Condição de referência: 0...80 °C.
Ciclos de pressão mínimos	100 milhões	Número mínimo declarado de ciclos de pressão.

Dados elétricos
Tensão de operação	9,6...32 V DC	Faixa de alimentação declarada.
Classe de proteção elétrica	III	Classe de proteção informada.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio declarada.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
Carga máxima	720 Ω a Ub = 24 V; (Ub - 9,6 V) / 20 mA	Limite informado para a saída e a condição de alimentação indicada.
EMC — descarga eletrostática	EN 61000-4-2: 4 kV contato / 8 kV ar	Níveis de ensaio informados.
EMC — campo eletromagnético irradiado	EN 61000-4-3: 30 V/m	Nível de ensaio informado.
EMC — burst	EN 61000-4-4: 2 kV	Nível de ensaio informado.
EMC — perturbação conduzida	EN 61000-4-6: 10 V	Nível de ensaio informado.
Emissão de interferências	Diretriz de veículos 2004/104/CE; CISPR 25	Referências declaradas para emissão.
Imunidade a ruído veicular	Diretriz de veículos 2004/104/CE; ISO 11452-2: 100 V/m; ISO 7637-2: pulso, grau de severidade 4	Referências e níveis de ensaio declarados.
Certificado UL	Número de aprovação J007	Identificador informado na ficha.

Saídas e tempos de resposta
Quantidade de saídas analógicas	1	Número de saídas declarado.
Sinal de saída	Analógico, 4...20 mA	Tipo e faixa do sinal de saída.
Tempo de resposta de passo da saída analógica	3 ms	Tempo de resposta declarado.

Conexões
Conexão de processo	G 1/4 rosca externa conforme DIN EN ISO 1179-2	Interface mecânica de processo.
Rosca interna	M5	Rosca interna indicada na conexão.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos declarados.
Torque máximo de aperto	25...35 Nm	Faixa de torque informada para aperto; seguir o datasheet na instalação.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa ambiente declarada.
Temperatura do fluido	-25...90 °C; sob encomenda: -40...90 °C	Faixa do fluido; limite inferior ampliado somente sob encomenda.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados; observar as condições de montagem e ensaio do fabricante.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373, categoria 3	Referências e condições de ensaio declaradas.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10...2000 Hz); DIN EN 61373, categoria 2	Referências, aceleração e faixa de frequência declaradas.

Materiais e construção
Materiais em contato com o fluido	1.4305 (aço inoxidável 303); cerâmica; vedação FKM	Materiais molhados informados na ficha técnica.
Materiais adicionais informados	1.4404 (aço inoxidável 316L); FKM; PA; EPDM/X	Materiais listados no conjunto de dados do produto; confirme a aplicação de cada material no datasheet.
Característica dos contatos	Banhados a ouro	Acabamento declarado para os contatos elétricos.
Invólucro	Cilíndrico	Formato indicado no conjunto de dados.
Dimensões	Ø 30 mm; comprimento 79,5 mm	Dimensões informadas no conjunto de dados.
Peso	216,5 g	Peso informado no conjunto de dados.
MTTF	507 anos	Valor declarado no conjunto de dados; não representa garantia de vida útil individual.

Dados de embalagem
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; não há protocolo digital informado na ficha.

• Compatível eletricamente com circuitos que aceitem sinal 4...20 mA e alimentação DC dentro de 9,6...32 V, observando a carga máxima declarada.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 9,6...32 V DC; saída analógica 4...20 mA. A ficha informa carga máxima de 720 Ω para Ub = 24 V, calculada como (Ub - 9,6 V) / 20 mA. Consulte o datasheet para atribuição dos pinos antes da ligação.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com rosca interna M5. Verifique padrão, vedação e dimensões da contraparte; a compatibilidade mecânica não confirma a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sinal analógico 4...20 mA e alimentação DC de 9,6...32 V	✓	Essas características são informadas para o PA3521; respeite a carga máxima declarada para a tensão de alimentação.
Ponto de medição com pressão relativa entre 0 e 250 bar e fluido líquido dentro da faixa térmica especificada	✓	Corresponde ao tipo de pressão, faixa de medição, substância e temperatura informados.
Instalação que requer conexão de processo G 1/4 externa conforme DIN EN ISO 1179-2	✓	A conexão declarada é G 1/4 externa; confirme a geometria e o método de vedação do conjunto.
Medição de gás acima de 25 bar sem configuração sob encomenda	✗	A ficha informa que fluidos gasosos acima de 25 bar são utilizáveis apenas sob encomenda.
Aplicação com fluido abaixo de -25 °C sem opção sob encomenda	✗	A faixa padrão do fluido começa em -25 °C; a extensão até -40 °C é indicada sob encomenda.
Sistema que exige protocolo de comunicação digital	✗	A ficha informa saída analógica de corrente e não declara protocolo digital.

INSTALAÇÃO

Como instalar o Transmissor de pressão IFM PA3521 com célula de medição de cerâmica, 0...250 bar, saída analógica 4...20 mA

Confirme que a faixa de pressão, o tipo de pressão e a temperatura do fluido correspondem aos requisitos do processo.
Verifique se a contraparte aceita rosca externa G 1/4 conforme DIN EN ISO 1179-2 e se a rosca interna M5 é pertinente à montagem.
Instale o transmissor sem exceder o torque de aperto informado de 25...35 Nm; consulte o datasheet para orientações de vedação e montagem.
Conecte o M12 codificação A de 4 contatos usando a atribuição de pinos do datasheet; não deduza a pinagem apenas pelo número de contatos.
Alimente com 9,6...32 V DC e conecte a saída 4...20 mA a uma entrada compatível, verificando a carga máxima para a tensão utilizada.
Após a montagem, valide o sinal em condições controladas e confira a leitura do sistema; não exceda os limites de medição e operação declarados.

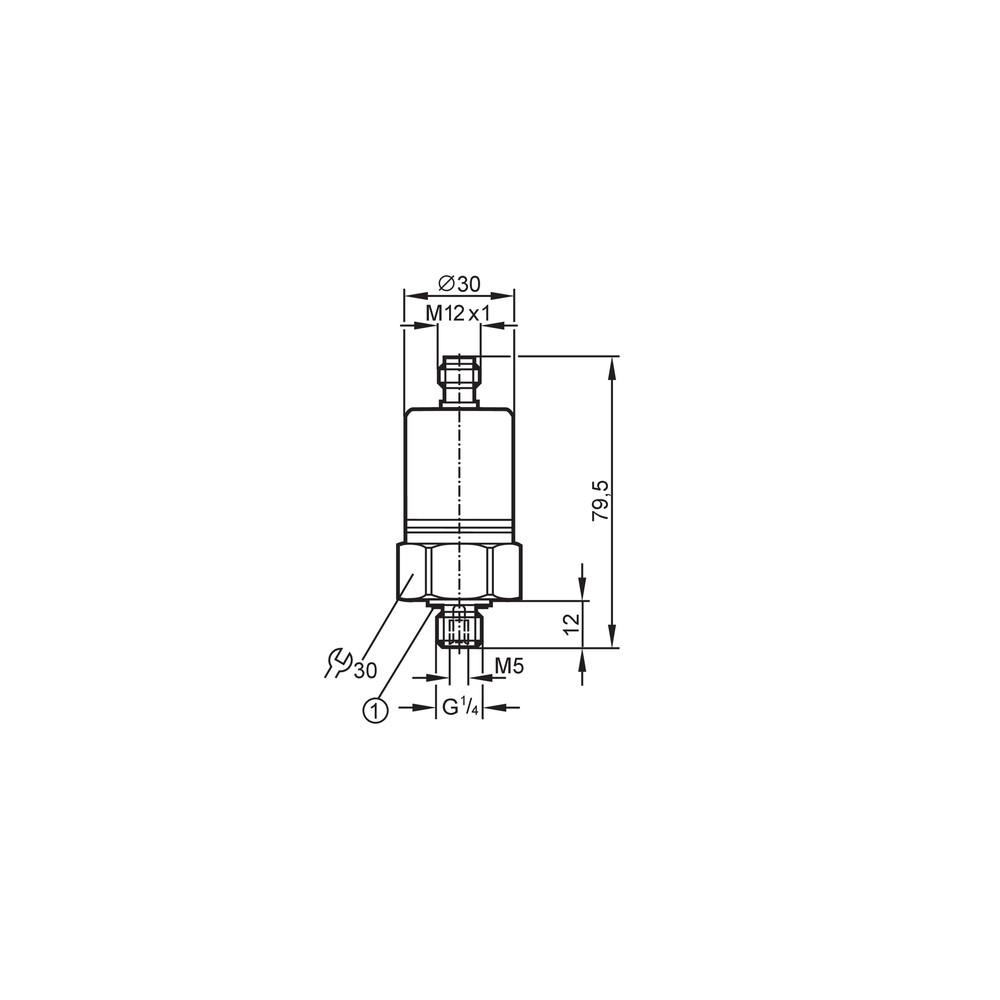

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em 0 mA ou não acompanha a pressão.	Alimentação ausente ou fora da faixa, circuito aberto, ligação incorreta ou entrada incompatível.	Meça a alimentação nos terminais conforme a pinagem do datasheet e verifique continuidade do circuito e compatibilidade da entrada com 4...20 mA.
O sinal fica limitado, instável ou não alcança o valor esperado.	Carga do circuito acima do limite permitido para a tensão aplicada ou problema na entrada analógica.	Calcule a carga usando a condição de alimentação, compare com o limite declarado e verifique a corrente no circuito.
Há vazamento ou a leitura varia após a instalação mecânica.	Rosca ou vedação incompatível, montagem inadequada ou torque fora da faixa informada.	Despressurize o sistema e confira padrão da conexão, condição da vedação e torque aplicado, consultando o datasheet.
A indicação apresenta desvio em relação à pressão de referência.	Pressão fora da faixa nominal, temperatura fora das condições especificadas, erro de instalação ou falha no circuito de medição.	Compare a pressão e a temperatura reais com os limites do produto, confira alimentação e sinal 4...20 mA e valide a leitura com instrumento de referência.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PA3521 (Datasheet) Desenho em escala PA3521 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PA3521 e para que tipo de aplicação serve?

É um transmissor de pressão relativa com célula de medição de cerâmica e saída analógica de 4...20 mA. A ficha o destina a aplicações industriais e ferroviárias.

O PA3521 funciona com qualquer entrada analógica 4...20 mA?

Ele fornece sinal de 4...20 mA, mas a entrada do sistema também precisa ser compatível com a alimentação e a carga do circuito. A ficha informa carga máxima de 720 Ω para Ub = 24 V, conforme a relação indicada.

O que acompanha a compra do PA3521?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. O conector ou outros itens de instalação não devem ser presumidos como fornecidos.

Posso usar o PA3521 para medir gás acima de 25 bar?

Não na configuração padrão indicada: a ficha condiciona o uso com fluidos gasosos acima de 25 bar a fornecimento sob encomenda. Confirme a configuração com o fabricante antes da aplicação.

Este transmissor serve para fluido abaixo de -25 °C?

A faixa padrão do fluido começa em -25 °C. A ficha cita operação até -40 °C somente sob encomenda.

O sinal está zerado; o que devo verificar antes de trocar o transmissor?

Confira a alimentação de 9,6...32 V DC, a pinagem M12 no datasheet e a continuidade do circuito. Verifique também se a entrada aceita corrente de 4...20 mA.

A corrente de saída não chega ao valor esperado; qual pode ser a causa?

Uma carga acima do limite compatível com a alimentação pode impedir a operação correta do circuito. Verifique a resistência total da carga e compare-a com a relação declarada no datasheet.

Devo comprar o transmissor avulso ou um kit de conexão?

A ficha apresenta o PA3521 como uma peça por embalagem e não informa um kit ou acessórios inclusos. Se a instalação exigir cabo ou componentes adicionais, confirme separadamente a compatibilidade com M12 codificação A.

Como escolher entre este modelo e outro transmissor de pressão?

Escolha o PA3521 quando forem necessários pressão relativa até 250 bar, saída de 4...20 mA e conexão G 1/4 externa. Para outro tipo de sinal, faixa, conexão ou condição de fluido, compare esses requisitos com a ficha do modelo alternativo.

Que cuidado devo ter na instalação mecânica e elétrica?

Respeite o torque informado de 25...35 Nm e consulte a pinagem do datasheet antes de ligar o M12. Confirme também a vedação e a compatibilidade da entrada com a saída de corrente.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica, conforme o tipo indicado para o transmissor. (Ref.: Tipo de pressão: pressão relativa.)

Saída 4...20 mA

Sinal analógico de corrente usado para transmitir a medição ao circuito de controle. (Ref.: Corrente da saída analógica: 4...20 mA.)

BFSL

Critério de referência usado para expressar o desvio de características do instrumento. (Ref.: Desvio de características: < ±0,25% BFSL.)

IP 68 / IP 69K

Graus de proteção declarados para o produto; as condições específicas de ensaio e montagem devem ser consultadas na documentação do fabricante. (Ref.: Grau de proteção: IP 68; IP 69K.)

M12 codificação A

Tipo e codificação do conector elétrico especificados para a conexão do transmissor. (Ref.: Conexão elétrica: 1 x M12, codificação A, 4 contatos.)
