Transmissor de Pressão IFM PA3509

Pré-visualizar: PA3509 IFM - Transmissor de Pressão IFM Indústria e Ferroviário Cerâmica -1 a 1 bar 4-20mA

PA3509 IFM - Transmissor de Pressão IFM Indústria e Ferroviário Cerâmica -1 a 1 bar 4-20mA

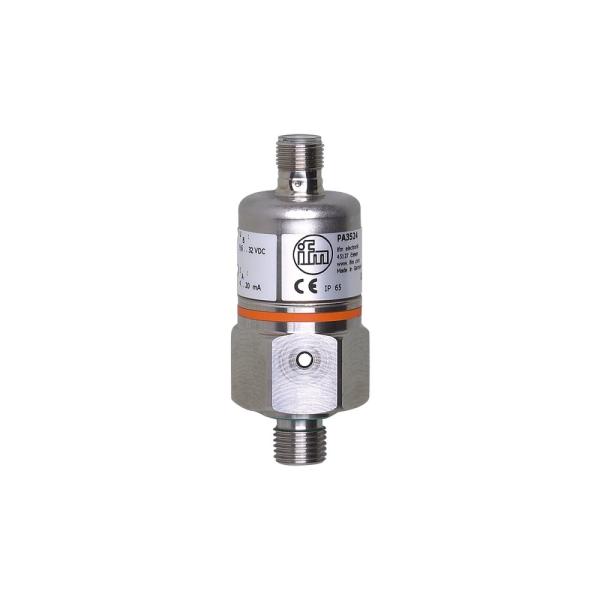

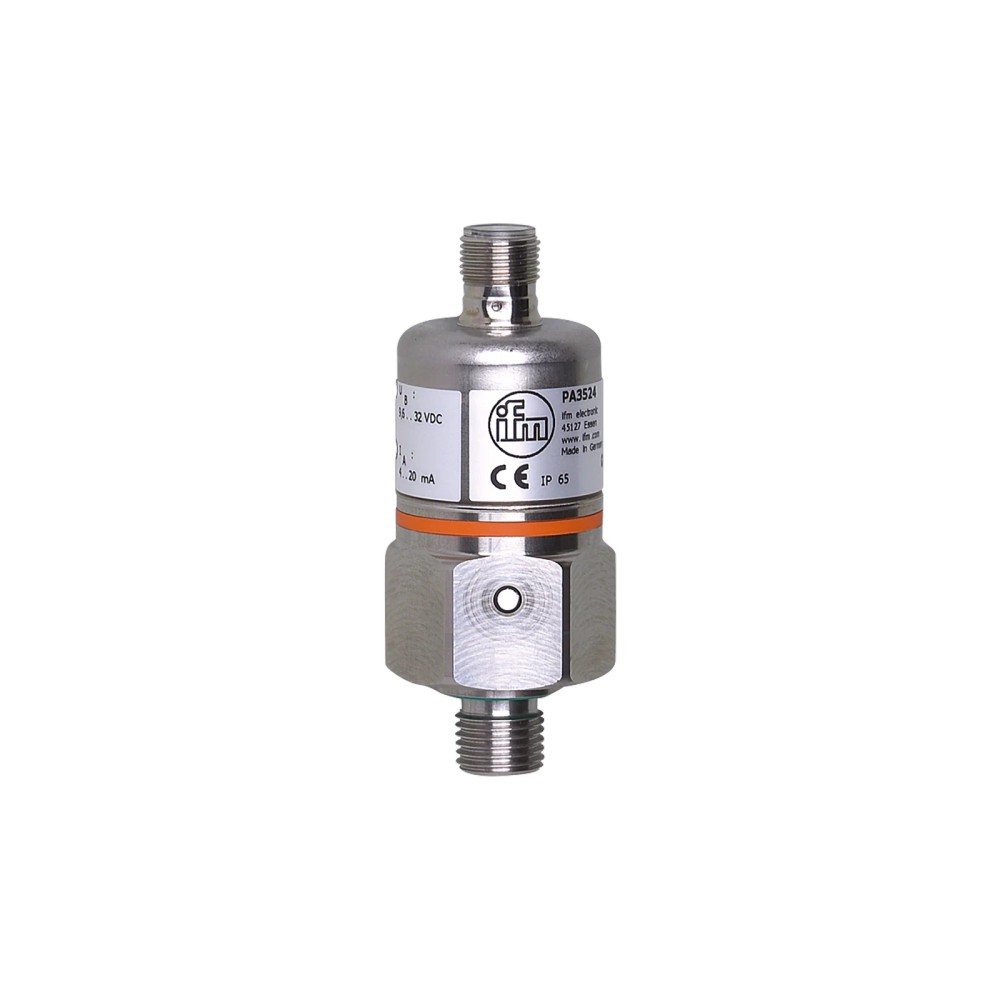

Imagem meramente ilustrativa

R$ 3.098,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3509
EAN: 4021179236263
NCM do produto: 90262090

Destaques do Produto Faixa -1 a 1 bar...mais

Fechar menu

Saiba mais sobre: "PA3509 IFM - Transmissor de Pressão IFM Indústria e Ferroviário Cerâmica -1 a 1 bar 4-20mA"

Destaques do Produto

Faixa

-1 a 1 bar

Saída

4–20 mA analógica

Processo

G 1/4 externa

Alimentação

9,6–32 V DC

Temperatura do fluido

-25 a 90 °C; versão sob encomenda até -40 °C na faixa inferior

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PA3509 com Célula de Medição de Cerâmica, -1 a 1 bar, saída 4–20 mA

O IFM PA3509 é um transmissor de pressão com célula de medição de cerâmica, destinado a aplicações industriais e ferroviárias. Mede pressão relativa e vácuo na faixa de -1 a 1 bar e fornece sinal analógico de 4–20 mA. Possui conexão de processo G 1/4 externa e alimentação de 9,6 a 32 V DC. A temperatura do fluido especificada é de -25 a 90 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 1 bar
Tipo de pressão	Pressão relativa; vácuo
Célula de medição	Cerâmica
Sinal de saída	Analógico, 4–20 mA
Conexão de processo	G 1/4 externa; rosca interna M5
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Tensão de operação	9,6–32 V DC
Temperatura do fluido	-25 a 90 °C; sob encomenda, -40 a 90 °C
Grau de proteção	IP 65
Dimensões e peso	Ø 30 mm; comprimento 79,5 mm; peso 216,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e ferroviárias que requerem medição de pressão relativa ou vácuo dentro da faixa de -1 a 1 bar.
Sistemas com entrada analógica compatível com sinal de corrente de 4–20 mA e alimentação de 9,6–32 V DC.
Instalações com conexão de processo G 1/4 externa e fluidos líquidos ou gasosos compatíveis com os materiais em contato.

⚠ Considere outro se precisa de:

Não selecionar quando a faixa requerida estiver fora de -1 a 1 bar; a ficha não especifica operação nessa faixa.
Não selecionar para uma instalação cujo sinal de entrada não aceite 4–20 mA ou cuja alimentação esteja fora de 9,6–32 V DC.
Não presumir adequação a fluidos do grupo 1: a ficha indica essa utilização sob encomenda; consulte o fabricante antes da aplicação.

APLICAÇÕES E USO

Uso industrial para monitorar pressão relativa ou vácuo em processos com fluidos líquidos ou gasosos, desde que a condição de pressão permaneça na faixa de -1 a 1 bar e os materiais sejam compatíveis com o fluido.
Aplicações ferroviárias são indicadas na ficha, que cita DIN EN 50155 e IEC 60571, classes T3, C1 e S1.
Para instalação em ambiente ferroviário, considerar os limites ambientais e os ensaios de choque e vibração especificados; a aplicação concreta deve respeitar as condições do projeto.
A faixa de temperatura do fluido é de -25 a 90 °C; a extensão até -40 °C depende de fornecimento sob encomenda. A temperatura ambiente indicada é de -25 a 80 °C.
A ficha admite fluidos do grupo 2 conforme boas práticas de engenharia e indica fluidos do grupo 1 sob encomenda. A compatibilidade química do fluido deve ser validada com os materiais em contato.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PA3509 com Célula de Medição de Cerâmica, -1 a 1 bar, saída 4–20 mA, verifique estes pontos:

Escolha o PA3509 quando

A aplicação exigir medição de pressão relativa ou vácuo na faixa de -1 a 1 bar, saída analógica de 4–20 mA, alimentação de 9,6–32 V DC e conexão de processo G 1/4 externa.

Verifique outra configuração quando

A pressão esperada ultrapassar a faixa especificada, a interface de controle não aceitar sinal de corrente de 4–20 mA ou a conexão de processo não corresponder à rosca indicada. A ficha não identifica modelos alternativos; confirme a seleção com a IFM.

Confirme as condições do fluido

A ficha especifica fluidos líquidos e gasosos e materiais em contato com o fluido. Verifique a compatibilidade química da aplicação com esses materiais; para fluidos do grupo 1, a utilização é indicada sob encomenda.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão com célula de medição de cerâmica PA3509	Identificação do produto.
Marca	IFM	Fabricante informado no cadastro.
SKU / Part Number	PA3509	Código de identificação do modelo.
GTIN	4021179236263	Identificação comercial.
Aplicação	Aplicações industriais e ferroviárias	Aplicações indicadas no cadastro.
Substâncias	Fluidos líquidos e gasosos	Tipos de fluido informados; verificar compatibilidade dos materiais com o fluido específico.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Referências ferroviárias indicadas na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; fluidos do grupo 2; fluidos do grupo 1 sob encomenda	Condição de uso indicada no cadastro.

Medição
Célula de medição	Cerâmica	Material indicado para o elemento de medição.
Faixa de medição	-1 a 1 bar; -1000 a 1000 mbar; -14,5 a 14,5 psi; -100 a 100 kPa	Alcance nominal informado pelo fabricante.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão especificados.
Resistência à pressão	10 bar / 145 psi / 1 MPa	Valor de resistência à pressão informado na ficha; não é a faixa de medição.
Pressão de ruptura mínima	30 bar / 435 psi / 3 MPa	Limite de ruptura mínimo especificado; não representa pressão normal de operação.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.

Dados elétricos e conexão elétrica
Tensão de operação	9,6 a 32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção informada para a conexão elétrica.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Interface elétrica descrita no cadastro.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio especificada.
Carga máxima	720 Ω a Ub = 24 V; (Ub - 9,6 V) / 20 mA	Carga máxima indicada para a saída, conforme tensão de alimentação.

Saída analógica
Quantidade de saídas analógicas	1	Número de saídas informado.
Sinal de saída	Corrente analógica, 4 a 20 mA	Tipo e intervalo do sinal de saída.
Tempo de resposta de passo	3 ms	Tempo especificado para a saída analógica.

Precisão e estabilidade
Desvio de características	< ±0,25 % BFSL; < ±0,5 % LS	Valores indicados para BFSL e LS, conforme terminologia do fabricante.
Repetibilidade	< 0,1 % da duração, para variações de temperatura < 10 K	Condição de temperatura indicada na ficha.
Estabilidade ao longo do tempo	< ±0,05 % da duração por 6 meses	Período de referência especificado.
Coeficiente de temperatura da amplitude	< ±0,2 % da duração / 10 K, entre 0 e 80 °C	Condição de temperatura de referência informada.
Coeficiente de temperatura do ponto zero	< ±0,2 % da duração / 10 K, entre 0 e 80 °C	Condição de temperatura de referência informada.

Condições ambientais
Temperatura do fluido	-25 a 90 °C; sob encomenda, -40 a 90 °C	Faixa indicada para o fluido; o limite inferior de -40 °C depende de fornecimento sob encomenda.
Temperatura ambiente	-25 a 80 °C	Faixa ambiente informada separadamente da temperatura do fluido.
Temperatura de armazenamento	-40 a 100 °C	Limites de armazenamento especificados.
Grau de proteção	IP 65	Grau de proteção informado; respeitar as condições de instalação e conexão.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373, categoria 3	Métodos e valores de ensaio indicados.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10 a 2000 Hz); DIN EN 61373, categoria 2	Métodos, faixa de frequência e categorias indicados.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 30 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V	Ensaios de imunidade informados no cadastro.
Emissão e imunidade veicular	Emissão segundo 2004/104/CE e CISPR 25; imunidade segundo 2004/104/CE, ISO 11452-2 HF irradiado 100 V/m e ISO 7637-2, grau de severidade 4	Referências e níveis de ensaio reproduzidos conforme a ficha.

Conexão de processo e materiais
Conexão de processo	G 1/4 rosca externa; rosca interna M5	Conexões mecânicas indicadas na ficha.
Materiais de construção	Aço inoxidável 1.4404, FKM, PA, EPDM	Materiais de construção listados no cadastro.
Materiais em contato com o fluido	Aço inoxidável 1.4305 (303), cerâmica; vedação FKM DIN 3869-14	Materiais especificados para contato com o fluido e referência da vedação.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade indicada na ficha.

Dados mecânicos e confiabilidade
Formato do invólucro	Cilíndrico	Descrição do invólucro.
Dimensões	Diâmetro 30 mm; comprimento 79,5 mm	Dimensões externas cadastradas.
Peso	216,5 g	Peso informado no conjunto de dados do produto.
Ciclos de pressão mínimos	100 milhões	Valor mínimo indicado na ficha.
MTTF	506 anos	Valor cadastrado para MTTF; interpretar conforme condições e método do fabricante.
Contatos	Banhados a ouro	Característica especial informada.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Instalação e conformidade de fluidos
Conexão elétrica identificada	M12, codificação A, 4 contatos	A pinagem detalhada deve ser consultada no datasheet do fabricante.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado.
Uso com fluidos do grupo 1	Sob encomenda	Condição explícita da ficha; confirmar a variante antes da aplicação.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4–20 mA; não há protocolo digital de comunicação informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 9,6–32 V DC. A ficha não fornece pinagem detalhada neste cadastro; consulte o datasheet do fabricante antes da ligação.

Processo Rosca de processo G 1/4 externa; rosca interna M5 indicada na ficha. Compatibilidade mecânica não implica compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle ou sistema de aquisição configurado para sinal analógico de 4–20 mA, com alimentação de 9,6–32 V DC.	✓	A ficha especifica saída de corrente de 4–20 mA e alimentação nessa faixa.
Instalação com conexão de processo G 1/4 externa correspondente à conexão do transmissor.	✓	A ficha informa conexão G 1/4 externa; verificar também a vedação e os requisitos mecânicos da instalação.
Aplicação com pressão relativa ou vácuo dentro da faixa de -1 a 1 bar.	✓	Esses tipos de pressão e essa faixa são especificados para o PA3509.
Sistema que exige protocolo digital, como uma interface de comunicação específica.	✗	A ficha informa saída analógica de 4–20 mA e não especifica protocolo digital.
Aplicação que exige faixa de pressão fora de -1 a 1 bar.	✗	A faixa de medição informada para este modelo é -1 a 1 bar.
Fluido do grupo 1 sem confirmação ou fornecimento sob encomenda.	✗	A ficha indica que substâncias do grupo de fluidos 1 são atendidas sob encomenda.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PA3509 com Célula de Medição de Cerâmica, -1 a 1 bar, saída 4–20 mA

Confirme que a faixa de pressão requerida está dentro de -1 a 1 bar e que a aplicação é de pressão relativa ou vácuo.
Verifique a compatibilidade do fluido com os materiais em contato e confirme as temperaturas do fluido e do ambiente.
Confira se a conexão mecânica da instalação corresponde à rosca de processo G 1/4 externa; considere a rosca interna M5 indicada na ficha conforme a montagem.
Instale o transmissor sem exceder os limites de pressão especificados e aplique os requisitos de montagem e vedação definidos para o processo.
Conecte o M12 codificação A de 4 contatos à alimentação de 9,6–32 V DC e à entrada analógica de 4–20 mA, consultando a pinagem no datasheet.
Após a instalação, confira alimentação, continuidade da ligação e leitura do sinal no sistema receptor antes de liberar o processo.

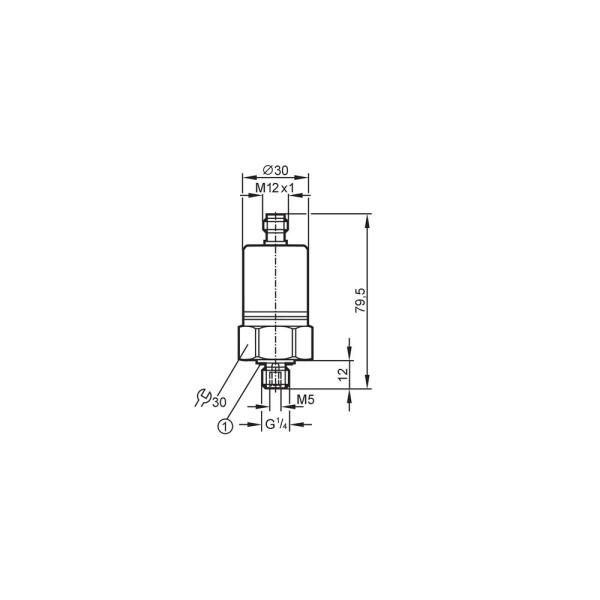

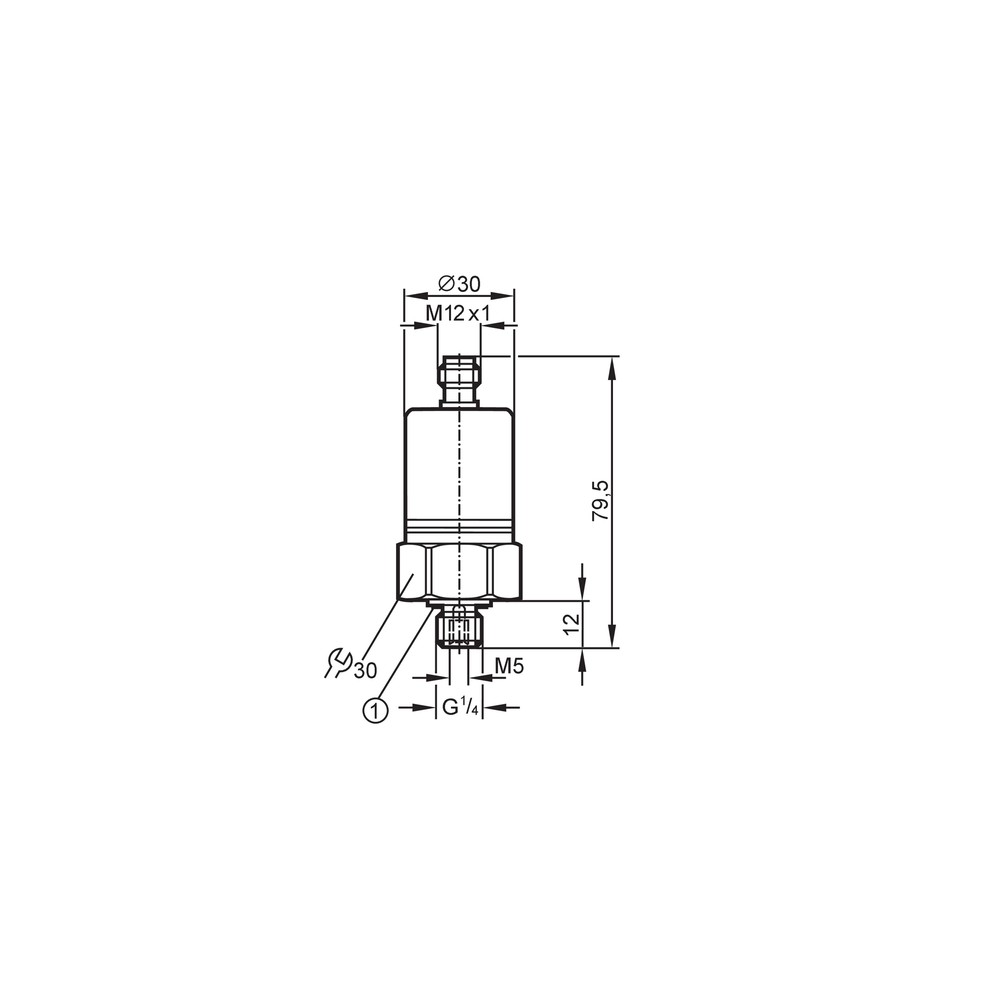

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema receptor não apresenta leitura de corrente.	Alimentação ausente ou fora da faixa especificada, ligação elétrica incorreta ou circuito de corrente aberto.	Meça a alimentação nos terminais conforme a pinagem do datasheet e verifique continuidade do circuito e compatibilidade da entrada com 4–20 mA.
A leitura fica fixa ou não acompanha a pressão aplicada.	Pressão fora da faixa de medição, tomada de processo obstruída ou incompatibilidade entre a pressão aplicada e o tipo de medição.	Compare a pressão do processo com a faixa de -1 a 1 bar, confira a condição da conexão de processo e valide o sinal na entrada analógica.
O sinal apresenta desvio em relação à referência do processo.	Condição de instalação, variação térmica ou comparação com instrumento de referência sem considerar as especificações de desvio.	Verifique temperatura ambiente e do fluido, confirme a faixa de operação e compare com um instrumento de referência usando os limites de desvio do datasheet.
Há vazamento ou instabilidade mecânica na conexão de processo.	Conexão ou vedação incompatível, montagem inadequada ou pressão acima dos limites especificados.	Inspecione a rosca G 1/4, a vedação e a montagem; confirme que a pressão respeita a faixa de medição e os limites de resistência indicados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PA3509 (PT-BR) (Datasheet) Desenho em escala PA3509 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PA3509 e para quem ele serve?

É um transmissor de pressão com célula de medição de cerâmica para aplicações industriais e ferroviárias. Mede pressão relativa e vácuo e entrega sinal analógico de corrente.

O que acompanha o produto?

A ficha informa uma unidade por embalagem, mas não relaciona cabos, conectores ou outros acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso ligar o PA3509 a uma entrada de tensão ou a um protocolo digital?

A saída especificada é 4–20 mA, portanto o sistema receptor precisa aceitar sinal analógico de corrente. A ficha não informa protocolo digital nem saída de tensão.

Ele serve para medir pressão acima de 1 bar?

A faixa de medição informada é de -1 a 1 bar. A ficha não especifica medição normal acima desse limite; não selecione o modelo para uma faixa que o ultrapasse.

O sensor não apresenta sinal; o que devo verificar antes de trocar?

Confira primeiro se a alimentação está entre 9,6 e 32 V DC e se a entrada do sistema está configurada para 4–20 mA. Verifique também a continuidade do circuito e a pinagem no datasheet.

A leitura fica constante mesmo com mudança de pressão: qual pode ser a causa?

A pressão pode estar fora da faixa de -1 a 1 bar ou a conexão de processo pode estar obstruída. Compare a pressão aplicada com a faixa do produto e inspecione a tomada de processo.

Devo comprar um kit ou apenas o transmissor?

O cadastro lista uma peça por embalagem e não especifica kit ou acessórios inclusos. Se a instalação exigir cabo ou conector M12, confirme separadamente o conteúdo fornecido.

Como decidir entre este modelo e outro transmissor?

Escolha o PA3509 se a faixa de -1 a 1 bar, a saída 4–20 mA, a alimentação de 9,6–32 V DC e a conexão G 1/4 atenderem ao projeto. Para outros requisitos, compare as fichas técnicas com o fornecedor.

Quais cuidados devo ter na instalação elétrica?

Use alimentação de 9,6–32 V DC e uma entrada compatível com 4–20 mA. Consulte o datasheet para a pinagem do conector M12 de 4 contatos antes de conectar.

Posso usar o PA3509 com qualquer fluido?

Não é possível afirmar compatibilidade universal: a ficha indica fluidos líquidos e gasosos e lista os materiais em contato com o fluido. Valide a compatibilidade química da aplicação; fluidos do grupo 1 são indicados sob encomenda.
