Transmissor de Pressão IFM PA3228

Pré-visualizar: PA3228 IFM - Transmissor de Pressão IFM Uso Industrial Ferroviário 0-0,25 bar Cerâmica 4-20mA

PA3228 IFM - Transmissor de Pressão IFM Uso Industrial Ferroviário 0-0,25 bar Cerâmica 4-20mA

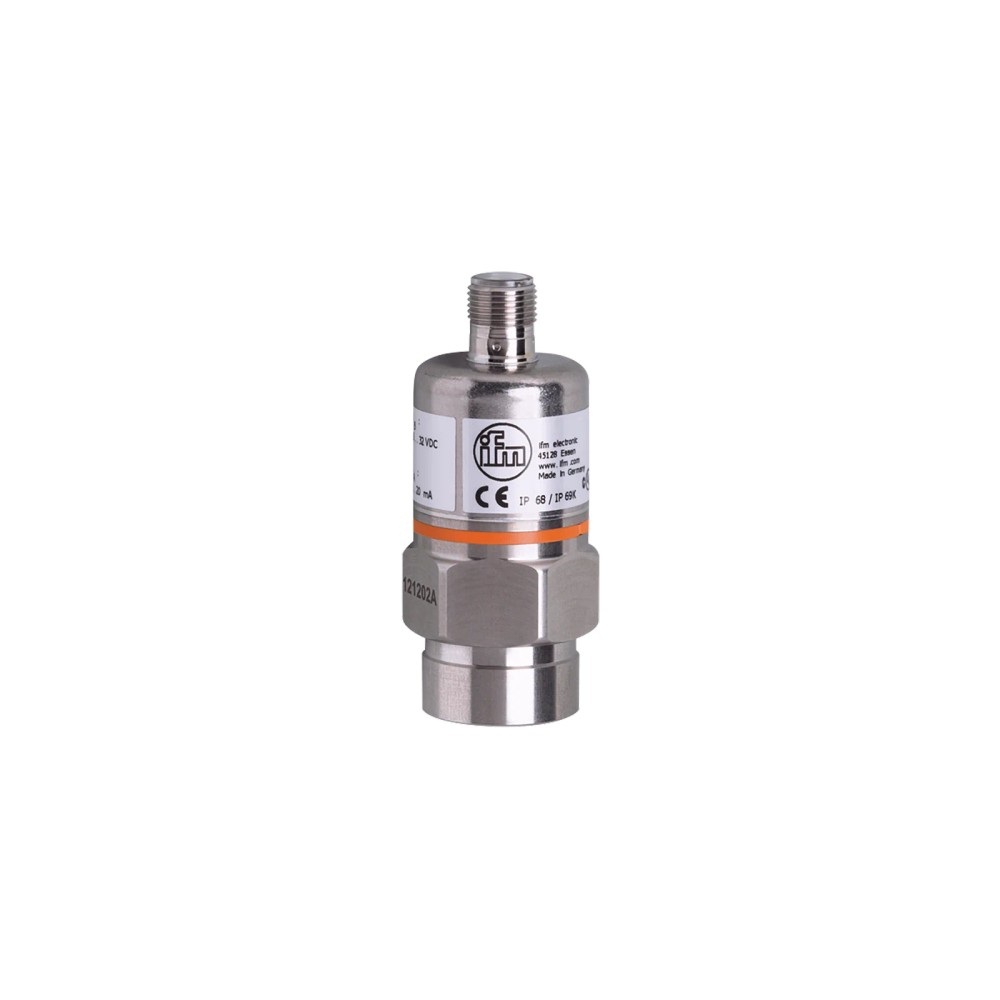

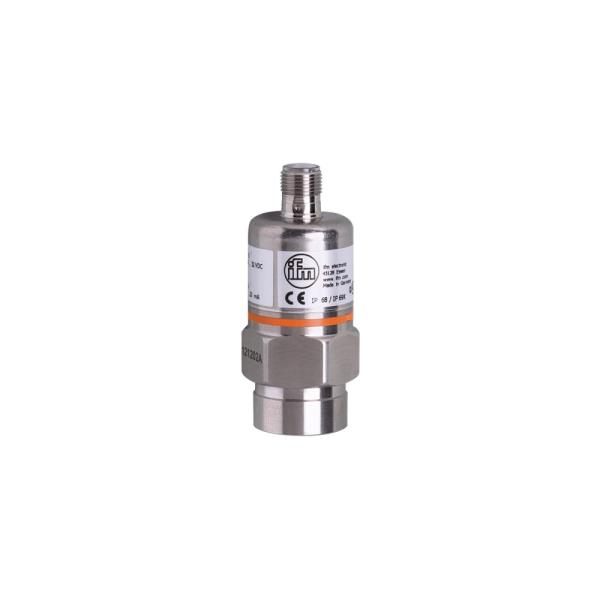

Imagem meramente ilustrativa

R$ 3.355,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3228
EAN: 4021179183673
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PA3228 IFM - Transmissor de Pressão IFM Uso Industrial Ferroviário 0-0,25 bar Cerâmica 4-20mA"

Destaques do Produto

Faixa de pressão

0...0,25 bar, pressão relativa

Sinal de saída

4...20 mA analógico

Processo

1/4" NPT fêmea

Alimentação

9,6...32 V DC

Temperatura do fluido

-25...90 °C; versão sob encomenda até -40 °C

Conexão elétrica

M12 codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PA3228 IFM – Transmissor de pressão industrial e ferroviário, 0...0,25 bar, célula cerâmica, saída 4...20 mA

O IFM PA3228 é um transmissor eletrônico de pressão relativa para aplicações industriais e ferroviárias. Mede de 0 a 0,25 bar e utiliza célula de medição cerâmica. Sua saída analógica fornece 4...20 mA; a conexão de processo é 1/4" NPT fêmea e a alimentação é de 9,6...32 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...0,25 bar (0...250 mbar; 0...25 kPa)
Tipo de pressão	Pressão relativa
Célula de medição	Cerâmica (99,9 % Al₂O₃)
Saída	Analógica, 4...20 mA
Conexão de processo	1/4" NPT, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro
Alimentação	9,6...32 V DC
Temperatura do fluido	-25...90 °C; sob encomenda: -40...90 °C
Proteção do invólucro	IP 65
Dimensões e peso	Ø 30 mm x 75 mm; 224 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos ou gasosos, respeitando a faixa de 0...0,25 bar e os limites de temperatura especificados.
Aplicações industriais e ferroviárias; a ficha declara conformidade ferroviária DIN EN 50155 / IEC 60571, classes T3, C1, S1.
Sistemas que aceitem sinal analógico de 4...20 mA, alimentação de 9,6...32 V DC e processo com rosca interna 1/4" NPT.

⚠ Considere outro se precisa de:

Aplicações cuja faixa de pressão exigida esteja fora de 0...0,25 bar ou que exijam medição de pressão absoluta; o PA3228 é especificado para pressão relativa.
Instalação em processo que não corresponda à rosca interna 1/4" NPT sem adaptador compatível. A ficha não especifica adaptadores inclusos.
Aplicações que exijam temperatura do fluido fora do intervalo especificado para a versão fornecida. A extensão até -40 °C é indicada sob encomenda.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão em processos industriais com fluidos líquidos ou gasosos, dentro da faixa de 0...0,25 bar e dos limites térmicos informados.
Aplicação declarada: sistemas ferroviários associados às referências DIN EN 50155 / IEC 60571, classes T3, C1, S1; confirmar a adequação ao conjunto de requisitos do veículo ou sistema.
Possibilidade de integração: monitoramento por entrada de corrente 4...20 mA, desde que alimentação, carga elétrica, conexão M12 e montagem de processo sejam compatíveis. Essa integração depende da configuração do sistema e não é uma aplicação adicional certificada.

COMO ESCOLHER

Antes de comprar o PA3228 IFM – Transmissor de pressão industrial e ferroviário, 0...0,25 bar, célula cerâmica, saída 4...20 mA, verifique estes pontos:

Escolha o PA3228 quando

A medição requerida for pressão relativa de 0...0,25 bar, com saída 4...20 mA, alimentação de 9,6...32 V DC e conexão de processo 1/4" NPT fêmea. Considere também o limite de temperatura do fluido.

Busque outra configuração quando

O processo exigir pressão absoluta, outra faixa de medição, outro tipo de sinal ou conexão de processo diferente. Compare as especificações do instrumento alternativo com o processo e a entrada do sistema de controle antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Transmissor de pressão eletrônico com célula de medição cerâmica	Identificação funcional conforme ficha do produto.
Marca	IFM	Fabricante informado no anúncio.
Modelo	PA3228	Código do produto.
Aplicação declarada	Aplicações industriais e ferroviárias	Aplicações indicadas nos dados do produto.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Referências declaradas para aplicação ferroviária; validar os requisitos do sistema.
Fluidos	Líquidos e gasosos	Substâncias informadas para contato com o produto.

Faixa e tipo de pressão
Faixa de medição	0...0,25 bar; 0...250 mbar; 0...100,3 inH₂O; 0...25 kPa	Alcance nominal declarado.
Tipo de pressão	Pressão relativa	Referência de medição declarada pelo fabricante.
Resistência à pressão	6000 mbar / 2400 inH₂O / 600 kPa	Limite informado na ficha; não confundir com a faixa nominal de medição.
Pressão mínima de ruptura	30000 mbar / 12030 inH₂O / 3000 kPa	Valor de pressão de ruptura indicado nos dados do produto.
Proteção contra sobrecarga	Sim	Recurso declarado; consultar datasheet para condições aplicáveis.

Dados elétricos e alimentação
Tensão de operação	9,6...32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a conexão elétrica.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.
Carga máxima da saída	720 Ω a Ub = 24 V; (Ub - 9,6 V) / 20 mA	Carga indicada para a condição de alimentação declarada; respeitar a relação especificada.

Saídas analógicas
Quantidade de saídas analógicas	1	Número de saídas especificado.
Sinal de saída	Corrente analógica 4...20 mA	Tipo e intervalo de saída declarados.
Contatos do conector	4, banhados a ouro	Característica dos contatos informada para o conector.

Precisão, desvios e estabilidade
Desvio de características	< ±0,25 % BFSL / < ±0,5 % LS	Valores declarados; BFSL e LS são referências de avaliação indicadas na ficha.
Repetibilidade	< 0,1 % da duração	Especificada para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ±0,05 % da duração por 6 meses	Período de referência informado.
Coeficiente de temperatura da amplitude	0,3 % da duração / 10 K	Aplicável no intervalo de 0...80 °C.
Coeficiente de temperatura do ponto zero	0,2 % da duração / 10 K	Aplicável no intervalo de 0...80 °C.

Tempos de resposta
Tempo de resposta de passo da saída analógica	3 ms	Tempo declarado para a saída analógica.

Conexões
Conexão de processo	1/4" NPT, rosca interna	Interface mecânica de processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Interface elétrica especificada; verificar o esquema de ligação no datasheet.

Condições ambientais e temperatura
Temperatura ambiente	-25...80 °C	Limite de ambiente informado.
Temperatura do fluido	-25...90 °C; sob encomenda: -40...90 °C	Limite de temperatura do meio; a faixa estendida é indicada sob encomenda.
Temperatura de armazenamento	-40...100 °C	Intervalo declarado para armazenamento.
Grau de proteção	IP 65	Classificação de proteção declarada; a instalação deve preservar a vedação.

Materiais e construção
Material da célula de medição	Cerâmica	Material declarado para o elemento de medição.
Materiais em contato com o fluido	Aço inoxidável 1.4305 (303); cerâmica (99,9 % Al₂O₃); FKM	Materiais molhados informados; verificar compatibilidade química com o fluido real.
Materiais do invólucro	Aço inoxidável 1.4404 (316L); FKM; PA; EPDM/X	Materiais indicados para a construção do invólucro.
Formato do invólucro	Cilíndrico	Formato construtivo declarado.
Dimensões	Diâmetro 30 mm; comprimento 75 mm	Dimensões do produto conforme dados do catálogo.
Peso	224 g	Massa informada no conjunto de dados do produto.

Durabilidade
Ciclos de pressão mínimos	100 milhões	Valor declarado na ficha técnica.
MTTF	514 anos	Valor informado no conjunto de dados; não representa garantia ou vida útil assegurada.

Certificações e ensaios
Certificações e testes declarados	EN 61000-4-2 ESD; EN 61000-4-3 HF; EN 61000-4-4 Burst; EN 61000-4-6 AF; CISPR 25; ISO 11452-2; ISO 7637-2; DIN EN 60068-2-27; DIN EN 61373; cULus LISTED; CE; UKCA	Referências e marcações listadas na ficha do produto.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; não há protocolo digital de comunicação especificado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 9,6...32 V DC. Saída analógica 4...20 mA; carga máxima informada de 720 Ω com Ub = 24 V, conforme a relação (Ub - 9,6 V) / 20 mA. Validar pinagem e cabeamento no datasheet antes da ligação.

Processo Rosca interna 1/4" NPT. A conexão mecânica deve corresponder à rosca do ponto de medição; o conector M12 é uma conexão elétrica distinta.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4...20 mA, alimentação dentro de 9,6...32 V DC e carga compatível com os limites informados	✓	Corresponde ao sinal e à faixa de alimentação especificados; conferir a carga máxima para a tensão efetiva.
Ponto de medição com conexão de processo 1/4" NPT macho compatível com a rosca interna do transmissor	✓	A interface de processo declarada é 1/4" NPT com rosca interna.
Sistema que exige comunicação digital por protocolo	✗	A ficha especifica saída analógica 4...20 mA e não declara protocolo digital.
Medição de pressão absoluta ou faixa requerida diferente de 0...0,25 bar	✗	O tipo declarado é pressão relativa e a faixa de medição é 0...0,25 bar.
Aplicação ferroviária dentro dos requisitos declarados para DIN EN 50155 / IEC 60571, classes T3, C1, S1	✓	A ficha lista essas referências para aplicações ferroviárias; avaliar também os requisitos completos do projeto.

INSTALAÇÃO

Como instalar o PA3228 IFM – Transmissor de pressão industrial e ferroviário, 0...0,25 bar, célula cerâmica, saída 4...20 mA

Confirme que a faixa requerida é de 0...0,25 bar de pressão relativa e que a temperatura do fluido está dentro do limite da versão fornecida.
Verifique se o ponto de medição possui interface compatível com rosca interna 1/4" NPT; utilize componentes de vedação adequados ao processo, conforme o projeto.
Instale o transmissor sem aplicar esforço indevido ao invólucro ou ao conector; observe as instruções do fabricante para montagem e vedação.
Conecte o M12 codificação A de acordo com a pinagem oficial do datasheet; não presuma a função dos pinos sem consultar o esquema.
Confirme alimentação de 9,6...32 V DC e dimensione a carga da saída 4...20 mA conforme a tensão disponível e o limite informado.
Após energizar, verifique a leitura do loop e inspecione a conexão de processo e a conexão elétrica quanto a vazamentos ou mau contato.

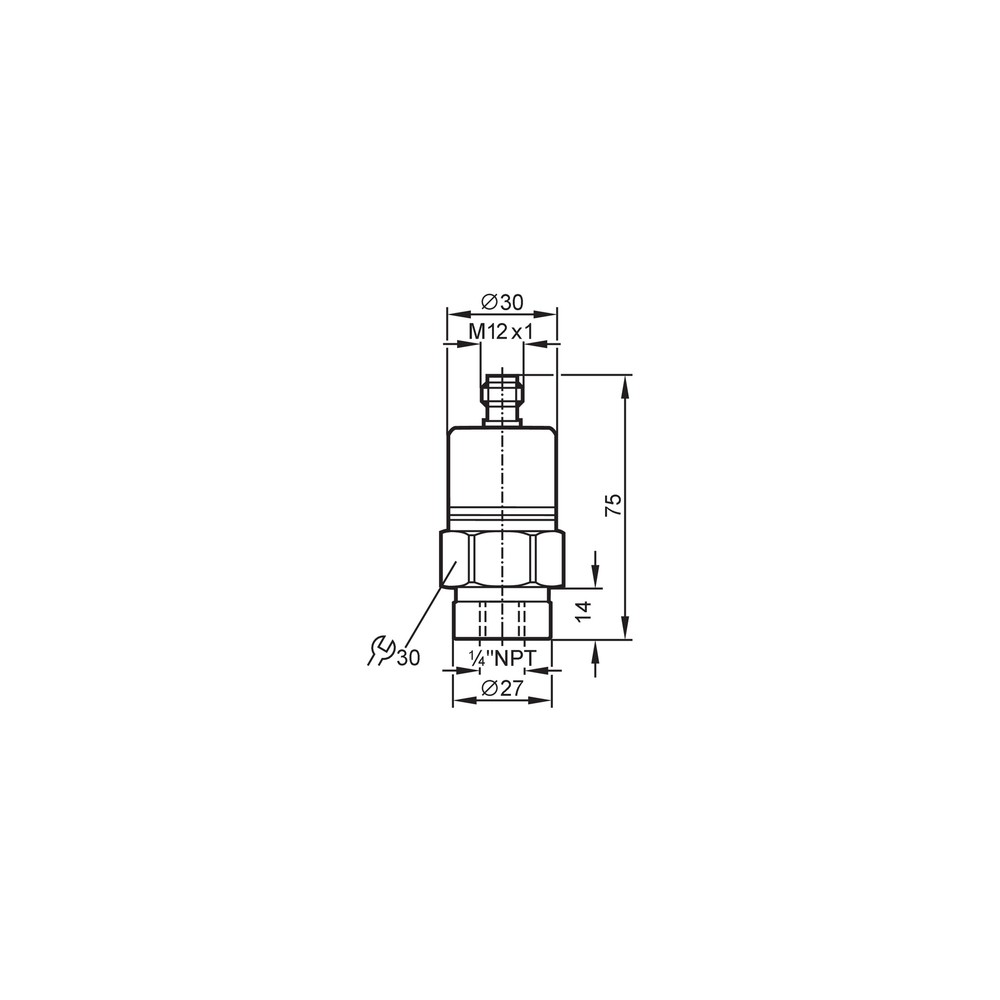

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Saída permanece em 0 mA ou não é reconhecida pelo sistema.	Alimentação ausente ou fora de 9,6...32 V DC, ligação incorreta ou circuito aberto no loop.	Meça a tensão nos terminais conforme a pinagem do datasheet e verifique continuidade do circuito e configuração da entrada de corrente.
Leitura do processo fica saturada ou fora da faixa esperada.	Pressão aplicada fora da faixa nominal de 0...0,25 bar, tipo de referência inadequado ou escala de entrada configurada incorretamente.	Compare a pressão com a faixa nominal e confirme que a entrada do controlador está escalada para o sinal 4...20 mA e para pressão relativa.
Leitura instável ou intermitente.	Contato elétrico M12 frouxo, conexão do loop inadequada ou interferência/instalação elétrica incompatível com o sistema.	Inspecione o acoplamento M12, confira a fiação e a alimentação e compare a instalação com as recomendações do datasheet.
Vazamento na conexão de processo ou leitura inconsistente após montagem.	Rosca, vedação ou montagem incompatível com a interface 1/4" NPT interna.	Despressurize o sistema, confirme a correspondência da rosca e inspecione a vedação e a montagem antes de recolocar em operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PA3228 em português (Datasheet) Desenho em escala do PA3228 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PA3228 e para quem ele serve?

É um transmissor eletrônico de pressão relativa com célula cerâmica, destinado a aplicações industriais e ferroviárias. A faixa especificada é de 0...0,25 bar, com saída analógica 4...20 mA.

O que acompanha o PA3228?

A ficha fornecida identifica o transmissor, mas não informa acessórios incluídos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.

Ele funciona com uma entrada analógica 4...20 mA?

Sim, o produto possui uma saída analógica de corrente 4...20 mA. A alimentação deve ficar entre 9,6...32 V DC, e a carga precisa respeitar o limite indicado no datasheet.

A conexão de processo é compatível com qualquer rosca de 1/4 de polegada?

Não é possível concluir isso apenas pelo diâmetro nominal: a interface indicada é 1/4" NPT com rosca interna. Verifique também o padrão da rosca do componente de acoplamento.

Posso usar este modelo para medir pressão absoluta?

Não, a ficha identifica o PA3228 como transmissor de pressão relativa. Para pressão absoluta, selecione um produto cuja ficha declare esse tipo de pressão.

Ele serve para temperaturas de fluido abaixo de -25 °C?

A faixa padrão informada começa em -25 °C. A ficha menciona versão sob encomenda até -40 °C; confirme que a unidade adquirida corresponde a essa configuração.

O transmissor está ligado, mas a leitura fica zerada. O que verifico antes de trocar?

Verifique a alimentação de 9,6...32 V DC, a continuidade do loop e a pinagem do conector M12 conforme o datasheet. Confirme também se a entrada do sistema está configurada para corrente.

A leitura oscila depois da instalação; o sensor pode estar com defeito?

Antes de substituir, confira o acoplamento M12, a estabilidade da alimentação e a fiação do loop. Verifique ainda se a pressão e a instalação estão dentro das condições especificadas.

Quando devo escolher este modelo em vez de outro transmissor?

Escolha o PA3228 quando a faixa requerida for 0...0,25 bar relativa e o sistema aceitar 4...20 mA, alimentação de 9,6...32 V DC e conexão 1/4" NPT interna. Para outro tipo de pressão, faixa, sinal ou conexão, compare com uma versão que declare esses requisitos.

Que cuidados devo ter na instalação elétrica e mecânica?

Confirme a rosca 1/4" NPT interna, a vedação adequada ao processo e a pinagem M12 no datasheet antes de conectar. Respeite a faixa de alimentação e os limites de temperatura.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica, conforme o tipo especificado para o transmissor.

Sinal 4...20 mA

Saída analógica de corrente usada para representar a medição no sistema receptor.

NPT

Padrão de rosca cônica para conexão; neste produto a interface de processo é fêmea de 1/4 de polegada.

IP 65

Grau de proteção declarado para o invólucro; a instalação deve preservar as condições de vedação.

BFSL

Referência de avaliação de desvio indicada na especificação de desempenho do transmissor.
