Transmissor de Pressão IFM PA3227

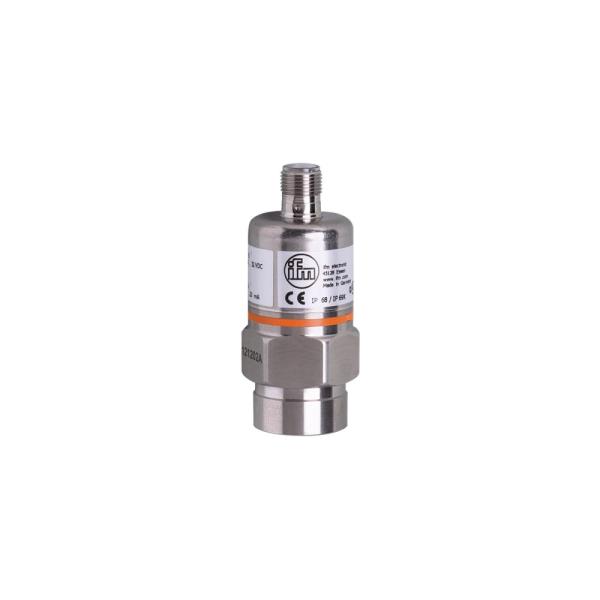

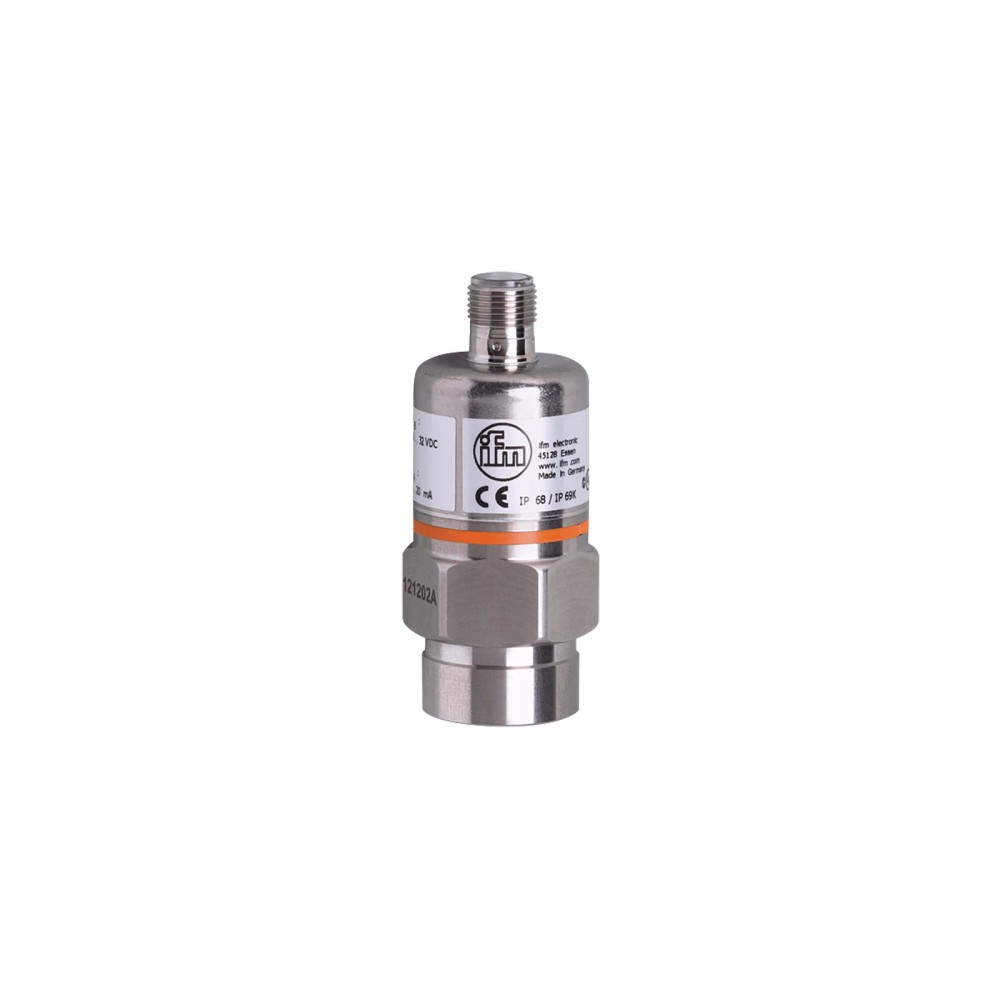

Pré-visualizar: PA3227 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-1 bar 4-20mA 1/4 NPT

PA3227 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-1 bar 4-20mA 1/4 NPT

Imagem meramente ilustrativa

R$ 3.066,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3227
EAN: 4021179183666
NCM do produto: 90262090

Destaques do Produto Faixa 0-1 bar...mais

Fechar menu

Saiba mais sobre: "PA3227 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-1 bar 4-20mA 1/4 NPT"

Destaques do Produto

Faixa

0-1 bar

Saída

4-20 mA

Conexão

1/4 NPT

Proteção

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PA3227 - 0-1 bar, 4-20mA, 1/4 NPT

O PA3227 é um transmissor de pressão projetado para aplicações industriais e ferroviárias, convertendo pressão de 0 a 1 bar em um sinal de saída analógico de 4-20mA. Utiliza uma célula de medição de cerâmica que garante alta estabilidade e resistência contra meios agressivos. É robusto, compacto e possui conexão elétrica M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PA3227
Range	0-1 bar
Sinal	4-20 mA
Conexão	1/4 NPT
Tensão	9.6-32 V DC
Proteção	IP 65
Material	Aço 303 / Cerâmica
Temp. Op.	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos e pneumáticos industriais com pressão nominal de até 1 bar
Material rodante ferroviário (atende DIN EN 50155)
Ambientes com vibração e choques mecânicos constantes

⚠ Considere outro se precisa de:

Fluidos que corroam aço inoxidável 1.4305 (303), cerâmica ou FKM
Aplicações com picos de pressão superiores a 30 bar (risco de ruptura)
Instalações onde a temperatura do fluido supere 90°C (ou 40°C dependendo da versão especial)

APLICAÇÕES E USO

Monitoramento de pressão em sistemas pneumáticos industriais.
Sistemas hidráulicos de bordo em material rodante ferroviário (conforme EN 50155).
Medição de pressão em fluidos gasosos e líquidos compatíveis com aço 303/Cerâmica/FKM.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PA3227 - 0-1 bar, 4-20mA, 1/4 NPT, verifique estes pontos:

Quando escolher este produto

Utilize o PA3227 para aplicações onde a faixa de 0-1 bar é exata e a saída analógica 4-20mA é necessária. Ideal para ambientes de vibração intensa como ferrovias.

Quando buscar outra alternativa

Se a sua aplicação exige comunicação digital (IO-Link), uma faixa de pressão superior a 1 bar, ou uma conexão de processo diferente de 1/4 NPT, procure modelos alternativos da linha IFM PA.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	0...1 bar (0...1000 mbar)	Faixa nominal de operação do sensor
Resistência a sobrecarga	10 bar	Limite de segurança operacional
Pressão de ruptura	30 bar	Ponto limite de integridade estrutural

Dados Elétricos
Saída analógica	4...20 mA	Sinal padrão industrial
Tensão de operação	9,6...32 V DC	Alimentação necessária
Carga máxima	720 Ohm	Capacidade de carga do loop

Mecânica
Conexão de processo	1/4 NPT rosca interna	Conexão mecânica ao sistema
Conexão elétrica	M12, 4 pinos, dourado	Conexão de sinal e alimentação
Materiais em contato	Aço 1.4305 (303), cerâmica, FKM	Materiais resistentes

Condições Ambientais
Temperatura ambiente	-25...80 °C	Limite de operação externa
Grau de proteção	IP 65	Vedação contra ambiente
Resistência a vibração	20 g (10...2000 Hz)	Norma DIN EN 60068-2-6

COMPATIBILIDADE

Comunicação

• 4-20 mA analógico

Conexões

Elétrica M12, 4 pinos, codificação A

Processo 1/4 NPT rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes ferroviários	✓	Certificação conforme DIN EN 50155
Sistemas de alta pressão (> 10 bar)	✗	Resistência à sobrecarga de apenas 10 bar
Instalações em ambientes agressivos (poeira)	✓	Classificação IP65

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PA3227 - 0-1 bar, 4-20mA, 1/4 NPT

Verifique se a tensão de alimentação está na faixa de 9,6 a 32V DC.
Limpe a rosca da conexão de processo (1/4 NPT) e a entrada do sensor.
Aplique vedante compatível na rosca 1/4 NPT, se necessário.
Enrosque o sensor na conexão, utilizando uma chave no sextavado para garantir o torque.
Conecte o cabo M12 de 4 pinos (A-coded) no sensor.
Realize o teste de funcionamento e verifique se há vazamentos na conexão.

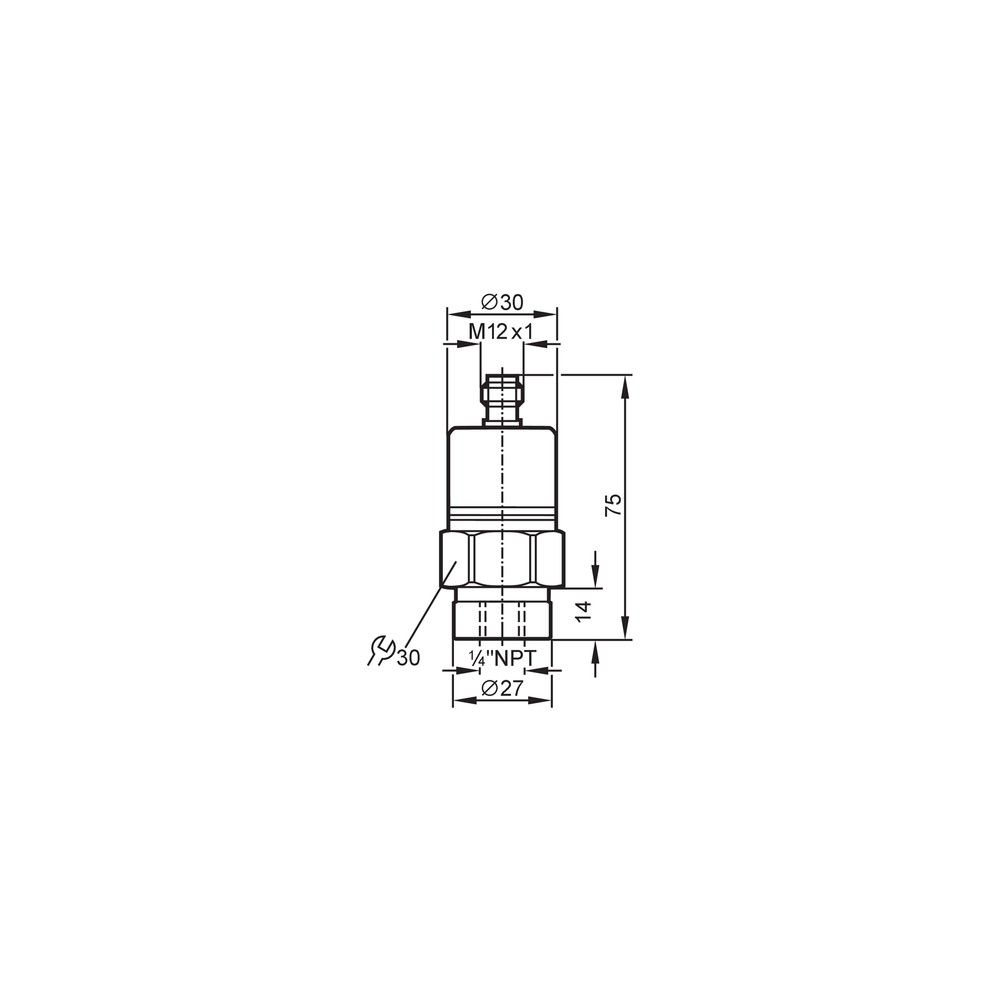

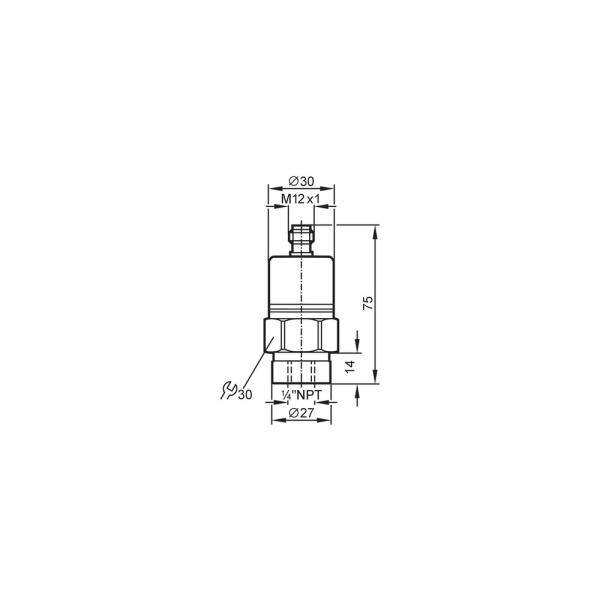

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal no controlador	Falha na vedação do cabo M12 ou cabo rompido	Testar continuidade do cabo e voltagem nos pinos do conector
Leitura de pressão estática ou sem variação	Obstrução na entrada de processo (1/4 NPT)	Desconectar o sensor e verificar se há resíduos no orifício de entrada
Desvio permanente de zero ou sinal errático	Exposição a sobrepressão acima do limite (10 bar)	Comparar a leitura com um manômetro padrão em condições de pressão zero
Sinal instável ou oscilações na saída de corrente	Ruído eletromagnético excessivo no cabeamento	Verificar aterramento e proximidade com cabos de potência

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos PA3227 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o transmissor de pressão PA3227 da IFM?

O PA3227 é um transmissor de pressão eletrônico projetado para converter valores de pressão de 0 a 1 bar em um sinal analógico de corrente de 4 a 20 mA.

Este equipamento pode ser instalado em sistemas ferroviários?

Sim, este modelo é certificado para aplicações ferroviárias conforme a norma DIN EN 50155 / IEC 60571, garantindo operação em condições rigorosas de vibração e impacto.

Existe um limite de pressão máxima que este transmissor não deve ser exposto?

Este transmissor não é adequado para pressões que excedam a resistência de sobrecarga de 10 bar ou o limite de ruptura de 30 bar. Consulte sempre a faixa de medição nominal de 0-1 bar para evitar danos ao sensor.

Posso utilizar este transmissor com qualquer tipo de fluido?

A compatibilidade química é limitada aos materiais em contato com o fluido: aço inoxidável 1.4305 (303), cerâmica e vedação FKM. Não utilize com fluidos que corroam esses componentes.

O que fazer se o sinal de saída estiver instável ou ausente?

Se o sinal analógico estiver fora da faixa (abaixo de 4mA ou acima de 20mA), verifique primeiro a integridade do cabo M12 e se a tensão de alimentação está entre 9,6 e 32V DC.

O que causa uma leitura de pressão travada em um valor específico?

Um valor de pressão lido constantemente fixo pode indicar um entupimento na entrada de processo ou falha interna na célula de medição de cerâmica. Verifique se há obstruções físicas no orifício de 1/4 NPT antes de considerar a troca.

Devo escolher este modelo ou um sensor com tecnologia IO-Link?

A escolha entre este modelo e um sensor com IO-Link depende da necessidade de diagnósticos avançados e parametrização remota. O PA3227 é ideal quando apenas um sinal analógico de 4-20mA é exigido pelo seu controlador (CLP).

Quais são as vantagens da célula de medição de cerâmica utilizada no PA3227?

A célula de medição de cerâmica oferece maior resistência a meios abrasivos e corrosivos em comparação com células metálicas comuns, além de proporcionar excelente estabilidade a longo prazo.

Quais cuidados devo ter na instalação mecânica?

Certifique-se de não aplicar torque excessivo diretamente sobre o corpo do sensor ao rosquear na conexão 1/4 NPT. Utilize uma chave apropriada na base hexagonal do dispositivo para evitar torção interna dos componentes eletrônicos.

Como é assegurada a procedência e suporte do equipamento?

A IFM Electronic fabrica e comercializa seus dispositivos garantindo conformidade com padrões industriais rigorosos. A procedência e o suporte técnico são gerenciados pela unidade local da IFM no Brasil.

GLOSSÁRIO TÉCNICO

Célula de Cerâmica

Sensor de medição capacitivo resistente a meios abrasivos e corrosivos. (Ref.: Célula de medição de cerâmica)

IP65

Grau de proteção contra entrada de poeira (totalmente protegido) e jatos de água de baixa pressão. (Ref.: Grau de proteção)

4-20mA

Padrão de sinal analógico industrial onde a corrente varia linearmente conforme a variável de processo, imune a quedas de tensão em longos cabos. (Ref.: Sinal de saída)

NPT

National Pipe Thread, padrão americano de rosca cônica para vedação de conexões hidráulicas. (Ref.: Conexão de processo)

MTTF

Mean Time To Failure (Tempo Médio Até a Falha), indicador estatístico de confiabilidade. (Ref.: 506 anos)
