Transmissor de Pressão IFM PA3221

Pré-visualizar: PA3221 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-250 bar, 4-20mA, Cerâmico

PA3221 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-250 bar, 4-20mA, Cerâmico

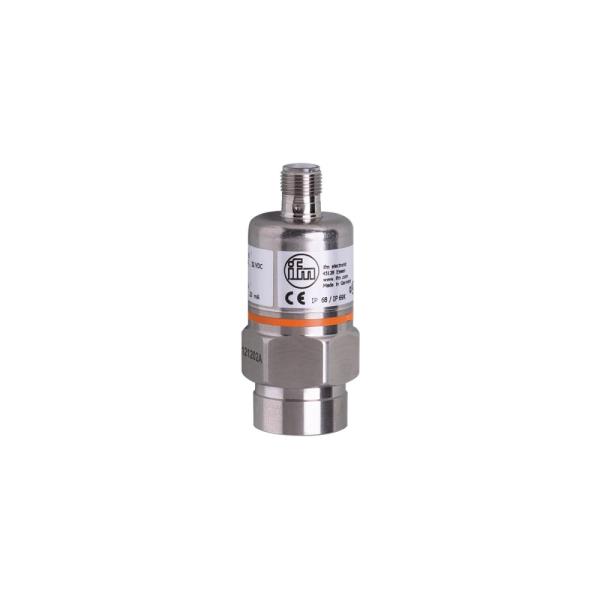

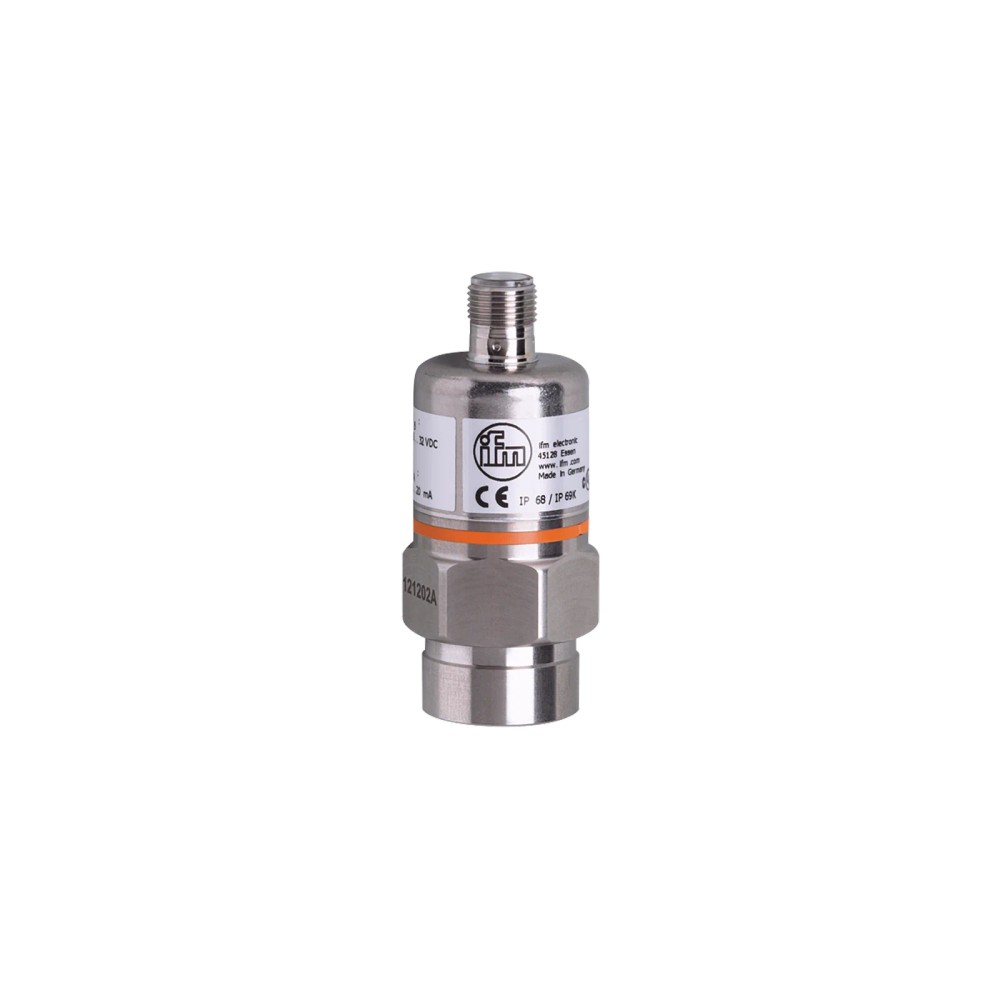

Imagem meramente ilustrativa

R$ 2.981,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3221
EAN: 4021179183611
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PA3221 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-250 bar, 4-20mA, Cerâmico"

Destaques do Produto

Faixa de pressão

0...250 bar

Tipo de pressão

Relativa

Sinal

4...20 mA

Alimentação

9,6...32 V DC

Conexão de processo

1/4" NPT interna

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PA3221, 0–250 bar, saída analógica 4–20 mA, célula de medição cerâmica

O IFM PA3221 é um transmissor de pressão relativa para medir pressão em aplicações industriais e ferroviárias. Possui faixa de medição de 0 a 250 bar, saída analógica de 4–20 mA e célula de medição cerâmica. A conexão de processo é 1/4" NPT interna, e a conexão elétrica é M12 de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...250 bar; 0...3625 psi; 0...25 MPa
Tipo de pressão	Pressão relativa
Célula de medição	Cerâmica
Sinal de saída	Analógico, 4...20 mA
Conexão de processo	1/4" NPT, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Tensão de operação	9,6...32 V DC
Grau de proteção	IP 68; IP 69K
Temperatura do fluido	-25...90 °C; sob encomenda: -40...90 °C
Tempo de resposta	3 ms

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa de 0...250 bar e das condições ambientais e de fluido especificadas.
Aplicações industriais e ferroviárias; a ficha relaciona aplicações ferroviárias às normas DIN EN 50155 e IEC 60571, classes T3, C1 e S1.
Sistemas de aquisição ou controle que aceitem saída analógica de corrente 4...20 mA e alimentação de 9,6...32 V DC.

⚠ Considere outro se precisa de:

Não selecionar para medir pressão acima da faixa de medição de 250 bar como valor de operação; a resistência à pressão indicada não amplia a faixa de medição.
Não selecionar quando o sistema exigir pressão absoluta, pois o tipo informado é pressão relativa.
Não presumir compatibilidade com entrada de tensão, protocolo digital ou conexão de processo diferente de 1/4" NPT interna sem confirmar a interface do sistema e a adaptação necessária.

APLICAÇÕES E USO

Aplicação comprovada: medição de pressão relativa em processos industriais com fluidos líquidos ou gasosos, dentro da faixa de medição e das condições de processo especificadas.
Aplicação comprovada: sistemas ferroviários; a ficha cita DIN EN 50155 / IEC 60571, classes T3, C1 e S1. A validação deve considerar os requisitos completos do sistema.
Possibilidade a validar: uso em um circuito de controle com entrada analógica de corrente, desde que a entrada aceite 4...20 mA, a alimentação esteja entre 9,6 e 32 V DC e a instalação respeite os limites especificados.
Limitação: a ficha identifica pressão relativa e faixa de medição até 250 bar; não usar esses dados para inferir medição de pressão absoluta ou operação acima da faixa.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PA3221, 0–250 bar, saída analógica 4–20 mA, célula de medição cerâmica, verifique estes pontos:

Escolha o PA3221 quando

A aplicação exigir medição de pressão relativa até 250 bar, sinal analógico 4–20 mA, alimentação de 9,6...32 V DC e conexão de processo 1/4" NPT interna.

Avalie outra configuração quando

O processo exigir pressão absoluta, faixa de medição diferente, outro tipo de saída ou conexão de processo incompatível. Confirme também a temperatura do fluido: a ficha informa -25...90 °C e indica -40...90 °C sob encomenda.

Verifique a instalação ferroviária

Para uso ferroviário, confira os requisitos do equipamento e do sistema em relação às normas e classes indicadas na ficha: DIN EN 50155 / IEC 60571, T3, C1, S1.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão com célula de medição de cerâmica	Descrição do tipo de produto.
Marca e modelo	IFM PA3221	Identificação do fabricante e do modelo.
SKU / Part Number	PA3221	Código de identificação do produto.
GTIN	4021179183611	Identificador comercial informado na ficha.
Aplicação	Aplicações industriais e ferroviárias	Aplicações indicadas nos dados do produto.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Referências ferroviárias indicadas na ficha; validar requisitos completos da instalação.
Substâncias	Fluidos líquidos e gasosos	Meios indicados nos dados do produto.

Faixa e tipo de medição
Tipo de pressão	Pressão relativa	Referência da pressão medida.
Faixa de medição	0...250 bar; 0...3625 psi; 0...25 MPa	Faixa nominal de medição declarada.
Célula de medição	Cerâmica	Tecnologia do elemento de medição indicada na ficha.

Dados elétricos e alimentação
Tensão de operação	9,6...32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação elétrica informada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo especificado para a condição de ensaio indicada.
Carga máxima	720 Ω (Ub = 24 V; (Ub - 9,6 V) / 20 mA)	Condição de carga indicada para Ub = 24 V.

Saída analógica
Quantidade de saídas analógicas	1	Número de saídas informado.
Tipo de sinal	Analógico, corrente	Tipo de saída declarado.
Corrente da saída analógica	4...20 mA	Faixa do sinal de saída.
Tempo de resposta de passo da saída analógica	3 ms	Tempo de resposta especificado para a saída.

Precisão e estabilidade
Desvio de características	< ±0,25% (BFSL) / < ±0,5% (LS)	Valores declarados nos critérios BFSL e LS.
Repetibilidade	< 0,1%	Informada para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ±0,05% por 6 meses	Intervalo de estabilidade temporal declarado.
Coeficiente de temperatura da amplitude	0,2% / 10 K (0...80 °C)	Referência de variação térmica e faixa de temperatura especificadas.
Coeficiente de temperatura do ponto zero	0,1% / 10 K (0...80 °C)	Referência de variação térmica e faixa de temperatura especificadas.

Limites de pressão
Resistência à pressão	600 bar / 8700 psi / 60 MPa	Limite de resistência informado; não corresponde à faixa de medição.
Pressão de ruptura mínima	1000 bar / 14500 psi / 100 MPa	Valor mínimo de ruptura declarado; não é condição de operação.
Proteção contra sobrecarga	Sim	Presença de proteção contra sobrecarga indicada na ficha.
Ciclos de pressão mínimos	100 milhões	Número mínimo de ciclos informado.

Conexões
Conexão de processo	Rosca interna 1/4" NPT	Interface mecânica de processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Interface elétrica indicada na ficha; consultar o datasheet para a pinagem.

Condições ambientais
Grau de proteção	IP 68; IP 69K	Graus de proteção informados para o produto.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente indicada na ficha.
Temperatura do fluido	-25...90 °C; sob encomenda: -40...90 °C	Faixa de temperatura do fluido declarada; o limite inferior de -40 °C é indicado sob encomenda.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.

Materiais
Materiais de construção	1.4404 (aço inoxidável / 316L); FKM; PA; EPDM/X	Materiais informados nos dados do produto.
Materiais em contato com o fluido	1.4305 (aço inoxidável / 303); cerâmica; FKM	Materiais identificados como partes em contato com o fluido.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato indicado na ficha.
Dimensões	Ø 30 mm; comprimento 75 mm	Dimensões informadas nos dados do produto.
Peso	226,5 g	Peso indicado no conjunto de dados do produto.
Contatos	Banhados a ouro	Característica especial indicada na ficha.
MTTF	507 anos	Valor informado no conjunto de dados; não equivale a prazo de garantia ou vida útil garantida.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4...20 mA; não há protocolo digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 9,6...32 V DC. A ficha informa proteção contra inversão de polaridade. Verifique a pinagem no datasheet antes da ligação; não há pinout separado disponível nos dados fornecidos.

Processo Rosca interna 1/4" NPT. A compatibilidade mecânica depende da rosca correspondente no ponto de medição ou de um adaptador adequado; a conexão mecânica não confirma compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4...20 mA com alimentação de 9,6...32 V DC	✓	O sinal de saída e a faixa de tensão estão especificados para o PA3221.
Ponto de medição com conexão correspondente a 1/4" NPT externa	✓	A conexão de processo do transmissor é 1/4" NPT interna; confirme a compatibilidade das roscas e a vedação da montagem.
Sistema que exige saída analógica de tensão ou protocolo digital	✗	A ficha informa saída analógica de corrente 4...20 mA e não especifica saída de tensão ou protocolo digital.
Medição de pressão absoluta	✗	O tipo de pressão informado para este modelo é pressão relativa.
Pressão de operação acima de 250 bar	✗	A faixa de medição termina em 250 bar. Os valores de resistência à pressão e pressão de ruptura são limites de resistência, não uma faixa de medição.
Aplicação ferroviária que requer as referências indicadas na ficha	✓	A ficha relaciona aplicações ferroviárias a DIN EN 50155 / IEC 60571, classes T3, C1 e S1; a adequação final depende dos requisitos completos do equipamento e da instalação.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PA3221, 0–250 bar, saída analógica 4–20 mA, célula de medição cerâmica

Confirme que a aplicação exige medição de pressão relativa e que a faixa necessária está dentro de 0...250 bar.
Verifique a compatibilidade mecânica da conexão de processo 1/4" NPT interna com o ponto de medição e com os requisitos de vedação da instalação.
Confirme que o fluido e as temperaturas de operação estão dentro dos limites informados para o produto.
Instale o transmissor no ponto de medição sem exceder os limites de pressão especificados; a resistência à pressão não deve ser tratada como faixa normal de medição.
Conecte o M12 de codificação A e 4 contatos a uma alimentação de 9,6...32 V DC e a uma entrada compatível com sinal de corrente 4...20 mA; consulte o datasheet para a pinagem.
Após a montagem, verifique a alimentação, a polaridade, a leitura do sinal e a ausência de vazamentos conforme os procedimentos da instalação.

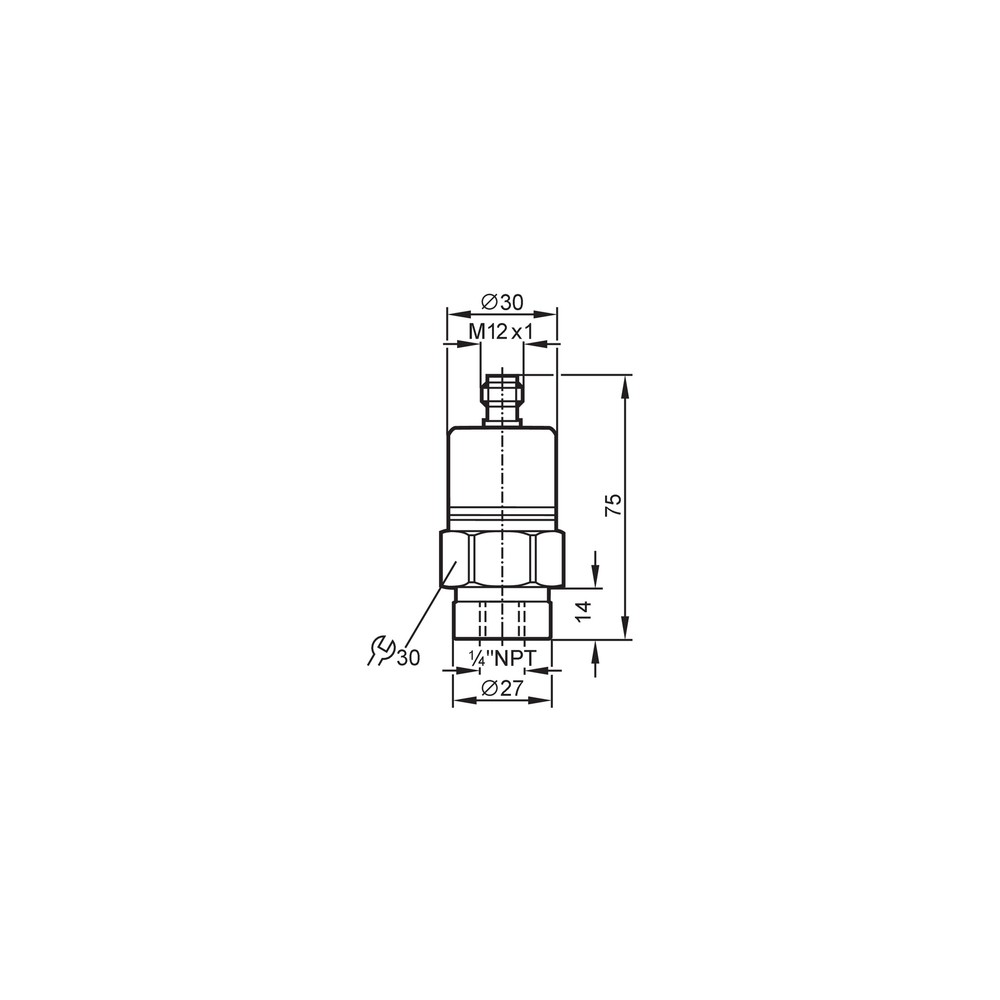

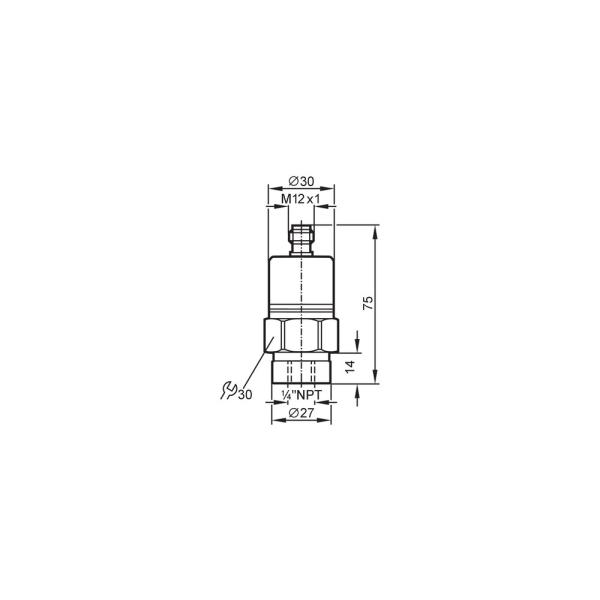

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura do sistema permanece em 0 mA ou fora da faixa esperada.	Alimentação ausente ou fora da faixa, circuito aberto, ligação incorreta ou incompatibilidade da entrada com sinal de corrente.	Meça a alimentação nos terminais conforme a documentação do fabricante, confira a continuidade do circuito e confirme que a entrada está configurada para 4...20 mA.
O valor indicado não acompanha a pressão aplicada.	A conexão de processo pode não estar comunicando corretamente com o fluido, ou o sinal pode estar ligado a uma entrada incompatível.	Confira a montagem e a conexão de processo, valide a pressão com um instrumento de referência apropriado e verifique a leitura da saída no circuito de corrente.
A leitura apresenta instabilidade ou variação inesperada.	Conexões elétricas frouxas, alimentação instável ou condições de processo fora dos limites especificados.	Inspecione o conector M12 e a alimentação, compare as condições do processo com a ficha técnica e avalie o sinal no circuito.
Há vazamento no ponto de instalação.	Incompatibilidade de rosca, montagem inadequada ou vedação incompatível com a conexão 1/4" NPT interna.	Despressurize o sistema conforme o procedimento da instalação e confira o tipo de rosca, a montagem e a vedação utilizada.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PA3221 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PA3221 e para quem ele serve?

É um transmissor de pressão relativa com saída analógica de corrente, destinado a aplicações industriais e ferroviárias. A seleção deve considerar a faixa de medição, a alimentação, o sinal e as conexões do sistema.

Qual é a conexão elétrica e o que acompanha o produto?

A ficha informa conexão elétrica M12, codificação A, com 4 contatos dourados. Não há acessórios ou itens inclusos detalhados nos dados fornecidos; confirme o conteúdo de fornecimento com o fabricante.

Posso usar este modelo para medir pressão absoluta?

Não: o tipo de pressão informado para o PA3221 é pressão relativa. Para pressão absoluta, selecione um modelo cuja ficha especifique esse tipo de medição.

Ele serve para um sistema que precisa de saída de tensão ou comunicação digital?

A ficha especifica saída analógica de corrente de 4...20 mA e não informa saída de tensão ou protocolo digital. Confirme que a entrada do sistema aceita corrente antes da compra.

O transmissor está ligado, mas a entrada mostra 0 mA; o que verifico?

Verifique primeiro a alimentação de 9,6...32 V DC, a continuidade do circuito e a conexão M12. Confirme também que a entrada está configurada para sinal de corrente 4...20 mA.

A leitura oscila; devo trocar o transmissor?

Não necessariamente: confira primeiro a estabilidade da alimentação, o aperto das conexões e as condições de processo. Se possível, compare a pressão e a corrente de saída com instrumentos de referência antes de substituir o componente.

Como decidir entre este transmissor e outro modelo?

Escolha o PA3221 quando a aplicação exigir pressão relativa até 250 bar, saída 4...20 mA e conexão de processo 1/4" NPT interna. Se o processo exigir pressão absoluta, outra faixa ou outra interface, compare com um modelo cuja ficha declare esses requisitos.

Preciso comprar um kit ou os itens separadamente?

Os dados fornecidos identificam o transmissor, mas não especificam um kit nem acessórios inclusos. Verifique separadamente se o cabo M12, os adaptadores ou outros itens necessários à instalação fazem parte do fornecimento.

Que cuidados devo tomar ao instalar o conector M12?

Confira a pinagem no datasheet e conecte o equipamento a uma alimentação de 9,6...32 V DC e a uma entrada de corrente compatível. Não há pinout separado indicado nos dados fornecidos.

A faixa de 600 bar permite medir normalmente acima de 250 bar?

Não: 600 bar é a resistência à pressão informada, enquanto a faixa de medição termina em 250 bar. A pressão de ruptura mínima indicada também não deve ser considerada uma faixa de operação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão expressa em relação à pressão de referência atmosférica, conforme o tipo de medição indicado para o transmissor.

Saída 4–20 mA

Sinal analógico de corrente usado para transmitir a medição a uma entrada compatível. (Ref.: Corrente da saída analógica: 4...20 mA.)

NPT

Tipo de rosca da conexão de processo. (Ref.: Conexão de processo: 1/4" NPT, rosca interna.)

IP 68 / IP 69K

Graus de proteção declarados para o produto; a ficha não detalha neste contexto as condições de ensaio correspondentes. (Ref.: Grau de proteção: IP 68; IP 69K.)

BFSL / LS

Critérios de referência usados para expressar o desvio de características informado pelo fabricante. (Ref.: Desvio de características: < ±0,25% BFSL / < ±0,5% LS.)
