R$ 3.355,20
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PA3028
- EAN: 4021179244121
- NCM do produto: 90262090
Destaques do Produto
Faixa de medição
0 a...mais
Saiba mais sobre: "PA3028 IFM - Transmissor de Pressão IFM Indústria e Ferroviário Cerâmica 0-0,25 bar 4-20mA"
Destaques do Produto
Faixa de medição
0 a 0,25 bar
Tipo de pressão
Relativa
Sinal de saída
4 a 20 mA analógico
Conexão de processo
G 1/4, rosca interna
Conexão elétrica
M12, codificação A, 4 contatos
Alimentação
9,6 a 32 V DC
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

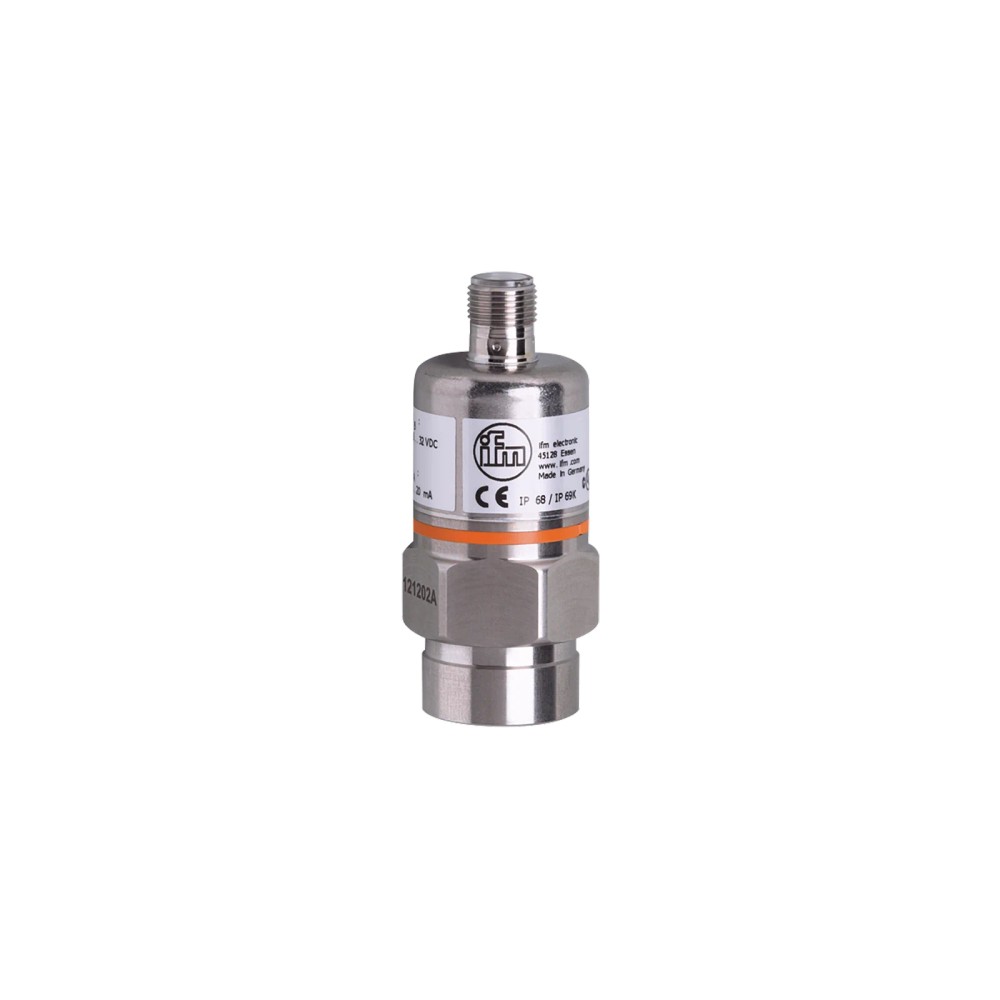

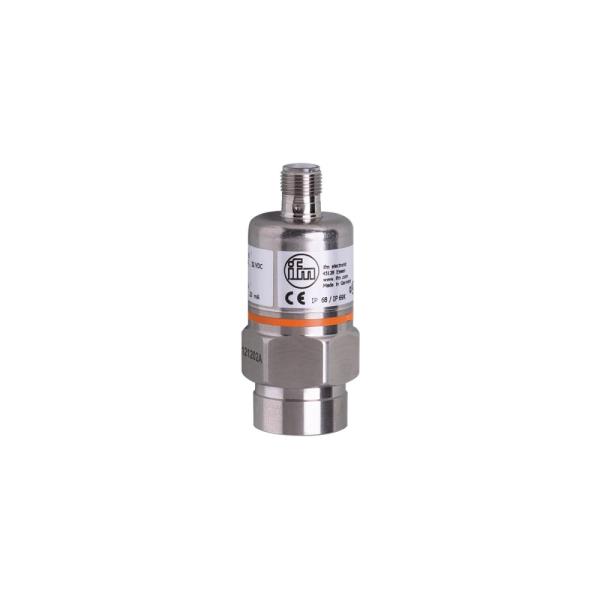

Sobre o Transmissor de Pressão IFM PA3028, célula cerâmica, pressão relativa de 0 a 0,25 bar, saída analógica 4 a 20 mA
O IFM PA3028 é um transmissor eletrônico de pressão relativa com célula de medição cerâmica, destinado a aplicações industriais e ferroviárias. Mede de 0 a 0,25 bar e fornece sinal analógico de 4 a 20 mA. Possui conexão de processo G 1/4 com rosca interna, conexão elétrica M12 e grau de proteção IP 68 e IP 69K.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | PA3028 |
| Princípio de medição | Célula de medição cerâmica |
| Tipo de pressão | Pressão relativa |
| Faixa de medição | 0 a 0,25 bar (0 a 250 mbar; 0 a 25 kPa) |
| Saída | Analógica, 4 a 20 mA |
| Conexão de processo | G 1/4, rosca interna |
| Conexão elétrica | M12, codificação A, 4 contatos |
| Alimentação | 9,6 a 32 V DC |
| Proteção | IP 68; IP 69K |
| Temperatura do fluido | -25 a 90 °C; sob encomenda, -40 a 90 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações industriais e ferroviárias que exijam medição de pressão relativa na faixa de 0 a 0,25 bar e sinal analógico de 4 a 20 mA.
- Instalações compatíveis com conexão de processo G 1/4 com rosca interna e alimentação de 9,6 a 32 V DC.
- Medição de fluidos líquidos ou gasosos, respeitando as condições de pressão, temperatura e compatibilidade dos materiais indicadas pelo fabricante.
⚠ Considere outro se precisa de:
- Não selecionar quando a pressão de processo ultrapassar a faixa de medição de 0 a 0,25 bar; a ficha não especifica que a resistência à pressão amplia a faixa de medição.
- Não especificar a versão padrão para temperatura do fluido inferior a -25 °C; a faixa de -40 a 90 °C é indicada sob encomenda.
- Não conectar a um sistema que não aceite saída analógica de 4 a 20 mA, alimentação de 9,6 a 32 V DC ou a conexão mecânica G 1/4 interna.
APLICAÇÕES E USO
- Aplicação declarada: monitoramento de pressão relativa em sistemas industriais com fluidos líquidos ou gasosos, dentro da faixa nominal de 0 a 0,25 bar e da faixa térmica especificada para o fluido.
- Aplicação declarada: sistemas ferroviários; a ficha informa DIN EN 50155 / IEC 60571, classes T3, C1 e S1.
- Possibilidade de aplicação: integração a uma entrada de controle ou aquisição que aceite 4 a 20 mA e alimentação de 9,6 a 32 V DC; validar a carga e a pinagem conforme o datasheet.
- Limitação: a ficha não declara protocolo digital; não presumir compatibilidade com IO-Link ou comunicação por barramento.
- Limitação: confirmar a compatibilidade química do fluido com aço inoxidável 1.4305, cerâmica e FKM e a compatibilidade da porta com G 1/4 interna.
COMO ESCOLHER
Antes de comprar o Transmissor de Pressão IFM PA3028, célula cerâmica, pressão relativa de 0 a 0,25 bar, saída analógica 4 a 20 mA, verifique estes pontos:
Escolha o PA3028 quando
A faixa requerida for de 0 a 0,25 bar de pressão relativa, o sistema aceitar saída analógica de 4 a 20 mA e a instalação utilizar conexão de processo G 1/4 interna e alimentação de 9,6 a 32 V DC.
Verifique outra faixa ou configuração quando
A pressão normal de operação não estiver contida na faixa de 0 a 0,25 bar, ou quando a aplicação requerer outro tipo de pressão, conexão, sinal ou faixa térmica. A ficha disponível não identifica modelos alternativos específicos; confirme a seleção no catálogo ou datasheet IFM.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Fabricante | IFM / ifm electronic | Identificação comercial do produto. |
| Modelo e SKU | PA3028 | Código do modelo indicado no anúncio e na ficha. |
| Part number | PA3028 | Código de peça informado. |
| GTIN | 4021179244121 | Identificador global do produto informado. |
| Tipo de produto | Transmissor de pressão eletrônico com célula de medição cerâmica | Descrição do princípio e da função. |
| Aplicações declaradas | Aplicações industriais e ferroviárias | Aplicações informadas na ficha. |
| Fluidos | Fluidos líquidos e gasosos | Substâncias indicadas na ficha; respeitar as condições de processo e materiais. |
| Aplicações ferroviárias | DIN EN 50155 / IEC 60571, classes T3, C1 e S1 | Referências ferroviárias declaradas para o produto. |
| Diretiva de equipamentos sob pressão | Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda | Condição indicada na ficha para aplicação relativa a grupos de fluidos. |
| Faixa de medição e pressão | ||
|---|---|---|
| Tipo de pressão | Pressão relativa | Tipo de pressão medido. |
| Faixa de medição | 0 a 0,25 bar; 0 a 250 mbar; 0 a 100,3 inH2O; 0 a 25 kPa | Valores equivalentes da faixa nominal informada. |
| Resistência à pressão | 6.000 mbar / 2.400 inH2O / 600 kPa | Valor de resistência à pressão informado; não corresponde à faixa de medição. |
| Pressão mínima de ruptura | 30.000 mbar / 12.030 inH2O / 3.000 kPa | Pressão mínima de ruptura informada na ficha. |
| Proteção contra sobrecarga | Sim | Recurso declarado; a ficha não detalha a condição ou o limite de atuação. |
| Ciclos mínimos de pressão | 100 milhões | Número de ciclos de pressão informado. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 9,6 a 32 V DC | Faixa de alimentação especificada. |
| Classe de proteção elétrica | III | Classificação declarada na ficha. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Valor e tensão de ensaio informados. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Carga máxima | 720 Ω (Ub = 24 V; (Ub - 9,6 V) / 20 mA) | Carga máxima declarada para a condição de alimentação indicada. |
| Compatibilidade eletromagnética | EN 61000-4-2 ESD 4 kV CD / 8 kV AD; EN 61000-4-3 HF irradiado 30 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 AF com fio 10 V; CISPR 25; ISO 11452-2 HF irradiado 100 V/m; ISO 7637-2 pulso grau de severidade 4 | Normas e níveis de ensaio informados na ficha. |
| Saídas e conexão elétrica | ||
|---|---|---|
| Quantidade de saídas analógicas | 1 | Quantidade especificada. |
| Sinal de saída | Corrente analógica de 4 a 20 mA | Tipo e faixa do sinal de saída. |
| Conexão elétrica | 1 conector M12, codificação A, 4 contatos dourados | Tipo de conexão e características dos contatos informadas. |
| Tempo de resposta da saída analógica | 3 ms | Tempo de resposta especificado para a saída analógica. |
| Precisão, desvios e estabilidade | ||
|---|---|---|
| Repetibilidade | < 0,1 % de duração | Especificada para variações de temperatura inferiores a 10 K. |
| Desvio das características | < ±0,25 % BFSL / < ±0,5 % LS | Desvios informados; BFSL e LS são as referências indicadas na ficha. |
| Coeficiente de temperatura da amplitude | 0,3 % de duração / 10 K | Aplicável no intervalo de 0 a 80 °C. |
| Coeficiente de temperatura do ponto zero | 0,2 % de duração / 10 K | Aplicável no intervalo de 0 a 80 °C. |
| Estabilidade a longo prazo | < ±0,05 % de duração por 6 meses | Duração de referência informada na ficha. |
| Condições ambientais | ||
|---|---|---|
| Temperatura do fluido | -25 a 90 °C; sob encomenda, -40 a 90 °C | Faixa especificada para o fluido; a faixa estendida é sob encomenda. |
| Temperatura ambiente | -25 a 80 °C | Limite de operação ambiente informado. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de armazenamento especificada. |
| Grau de proteção | IP 68; IP 69K | Graus de proteção declarados; observar as condições de ensaio e instalação do fabricante. |
| Resistência a choques | DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373 Categoria 3 | Referências e valores de choque informados. |
| Resistência a vibrações | DIN EN 60068-2-6: 20 g (10 a 2.000 Hz); DIN EN 61373 Categoria 2 | Referências e valores de vibração informados. |
| MTTF | 514 anos | Valor de MTTF informado; não representa duração garantida de serviço. |
| Dados mecânicos e materiais | ||
|---|---|---|
| Conexão de processo | G 1/4, rosca interna | Interface mecânica de processo. |
| Formato do invólucro | Cilíndrico | Formato indicado na ficha. |

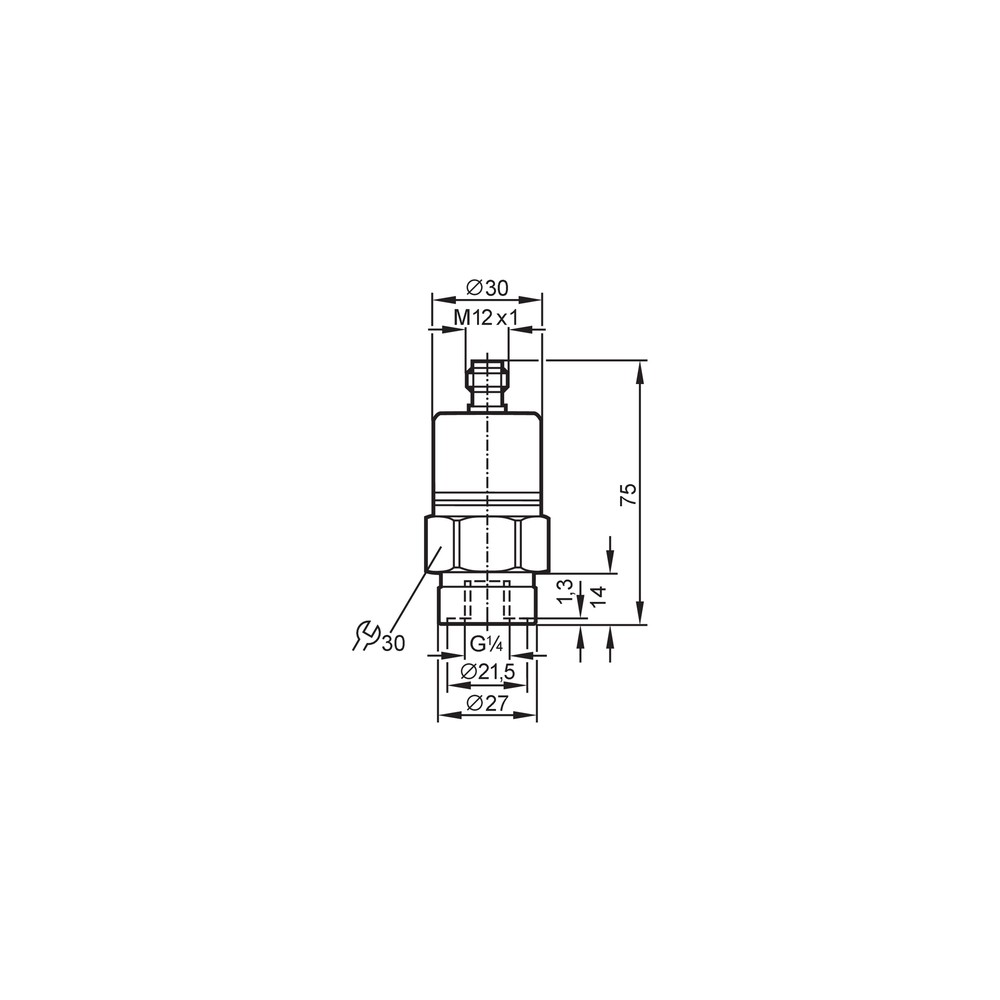

| Dimensões | Diâmetro 30 mm; comprimento 75 mm | Dimensões informadas. |
| Peso | 220 g | Massa indicada no conjunto de dados do produto. |
| Materiais de construção | Aço inoxidável 1.4404 / 316L; FKM; PA; EPDM | Materiais de construção informados. |
| Materiais em contato com o fluido | Aço inoxidável 1.4305 / 303; cerâmica; FKM | Materiais indicados para contato com o fluido; confirmar compatibilidade química para o processo. |
| Elemento de estrangulamento | Não; instalação posterior | A ficha informa que não há elemento de estrangulamento integrado e menciona instalação posterior. |
| Contatos | Banhados a ouro | Característica especial declarada para os contatos. |
COMPATIBILIDADE
Comunicação
• Saída analógica de corrente 4 a 20 mA; a ficha não informa protocolo digital de comunicação.
• Aplicações ferroviárias referenciadas conforme DIN EN 50155 / IEC 60571, classes T3, C1 e S1.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos dourados. Alimentação de 9,6 a 32 V DC; saída analógica de 4 a 20 mA. A pinagem detalhada deve ser confirmada no datasheet do fabricante.
Processo
G 1/4 com rosca interna. A compatibilidade mecânica depende de o ponto de instalação possuir conexão correspondente; a ficha não informa adaptadores incluídos.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Entrada de controle compatível com sinal de corrente analógico de 4 a 20 mA e alimentação de 9,6 a 32 V DC. | ✓ | A ficha especifica essa saída e essa faixa de tensão de operação; validar também a pinagem no datasheet. |
| Instalação com porta de processo G 1/4 com rosca interna correspondente. | ✓ | Essa é a conexão de processo especificada. A compatibilidade depende do encaixe mecânico da instalação. |
| Sistema que exige protocolo digital como IO-Link. | ✗ | A ficha informa saída analógica de 4 a 20 mA e não declara protocolo digital ou IO-Link. |
| Processo que precisa medir pressão fora de 0 a 0,25 bar. | ✗ | A faixa nominal informada é de 0 a 0,25 bar; resistência à pressão não substitui a faixa de medição. |
| Aplicação ferroviária conforme DIN EN 50155 / IEC 60571, classes T3, C1 e S1. | ✓ | A ficha associa o produto a aplicações ferroviárias e indica essas referências de classificação. |
INSTALAÇÃO
Como instalar o Transmissor de Pressão IFM PA3028, célula cerâmica, pressão relativa de 0 a 0,25 bar, saída analógica 4 a 20 mA
- Confirme que a pressão relativa de operação requerida está dentro da faixa de medição de 0 a 0,25 bar.
- Verifique se a conexão mecânica do ponto de medição corresponde à rosca G 1/4 interna do transmissor.
- Confirme que o fluido é compatível com os materiais de contato indicados na ficha e que sua temperatura está dentro da faixa aplicável.
- Instale o transmissor na conexão de processo sem exceder os limites mecânicos especificados pelo fabricante; consulte o datasheet para procedimentos e torque, não informados aqui.
- Conecte o conector M12 codificação A de 4 contatos a uma alimentação de 9,6 a 32 V DC e a uma entrada compatível com sinal de corrente de 4 a 20 mA; siga a pinagem do fabricante.
- Após a montagem, verifique vedação, alimentação e leitura do sinal em relação às condições reais de pressão, usando o datasheet para a configuração e validação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| A leitura fica fixa em zero ou não acompanha a pressão. | Possível ausência de alimentação, circuito de corrente aberto ou ligação incorreta no conector. | Meça a alimentação no conector dentro da faixa de 9,6 a 32 V DC e confira a pinagem e a continuidade do circuito de 4 a 20 mA conforme o datasheet. |
| A corrente de saída não atinge o valor esperado. | Possível carga total acima do limite permitido para a condição de alimentação ou entrada receptora incompatível. | Confira a carga do circuito e compare-a com o limite informado para a tensão de alimentação; verifique se a entrada receptora mede corrente de 4 a 20 mA. |
| A leitura apresenta desvio em relação à pressão aplicada. | Possível diferença entre pressão relativa e a referência usada no processo, condição de pressão fora da faixa nominal ou erro de instalação. | Confirme o tipo de pressão exigido, a faixa aplicada e a referência do instrumento de comparação; compare a instalação e a faixa com o datasheet. |
| Há vazamento ou instabilidade na conexão de processo. | Possível incompatibilidade entre a conexão do ponto de instalação e a rosca G 1/4 interna, ou vedação inadequada. | Inspecione o encaixe e a vedação, confirme a correspondência mecânica da conexão e siga as instruções de montagem do fabricante. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM PA3028 e para quem serve?
É um transmissor eletrônico de pressão relativa com célula cerâmica, destinado a aplicações industriais e ferroviárias. A saída é analógica de 4 a 20 mA.
O que acompanha o PA3028?
A ficha informa unidade de embalagem de uma peça, mas não lista acessórios incluídos. Consulte o fornecedor ou o datasheet para confirmar o conteúdo físico da embalagem.
O PA3028 funciona com IO-Link ou outro protocolo digital?
A ficha especifica saída analógica de 4 a 20 mA e não declara IO-Link nem outro protocolo digital. Considere-o para sistemas que aceitem esse sinal analógico.
Posso usar o PA3028 em uma conexão de processo diferente de G 1/4 interna?
A conexão de processo informada é G 1/4 com rosca interna. A ficha não especifica adaptadores; confirme a correspondência mecânica antes da instalação.
Ele serve para medir pressão acima de 0,25 bar?
A faixa nominal de medição é de 0 a 0,25 bar. Os valores de resistência à pressão e de pressão de ruptura não ampliam essa faixa de medição.
O PA3028 pode operar com fluido abaixo de -25 °C?
A faixa padrão indicada para o fluido começa em -25 °C. A faixa de -40 a 90 °C é informada sob encomenda.
O que verificar se o sinal de 4 a 20 mA está ausente?
Antes de substituir o transmissor, confira a alimentação de 9,6 a 32 V DC, a continuidade do circuito, a pinagem M12 e a compatibilidade da entrada receptora com sinal de corrente.
O que pode causar uma leitura de pressão incorreta?
Verifique se a aplicação exige pressão relativa, se a pressão está dentro da faixa nominal e se a instalação e o instrumento de referência estão configurados para a mesma condição de medição.
Como escolher entre o PA3028 e outro transmissor de pressão?
Escolha o PA3028 quando a faixa de 0 a 0,25 bar, a pressão relativa, a saída de 4 a 20 mA e as conexões especificadas atenderem à instalação. Para outra faixa, sinal ou conexão, consulte a ficha técnica do modelo alternativo.
Que cuidados devo tomar ao instalar o PA3028?
Confirme a conexão G 1/4, a compatibilidade do fluido com os materiais de contato e os limites de temperatura. Consulte o datasheet para a pinagem e o procedimento de montagem.
GLOSSÁRIO TÉCNICO
Pressão relativa
Pressão medida em relação à pressão de referência do ambiente; é o tipo de pressão indicado para o PA3028. (Ref.: tipo de pressão)
Célula cerâmica
Elemento de medição cerâmico usado pelo transmissor para detectar pressão. (Ref.: tecnologia de medição)
Sinal de 4 a 20 mA
Saída analógica em corrente especificada para transmitir a medição ao sistema receptor. (Ref.: sinal de saída)
G 1/4 interna
Tipo e dimensão da rosca de processo especificada para a conexão mecânica do transmissor. (Ref.: conexão de processo)
IP 68 e IP 69K
Graus de proteção declarados para o invólucro; as condições de ensaio e instalação devem ser consultadas na documentação do fabricante. (Ref.: grau de proteção)
