Transmissor de Pressão IFM PA3027

Pré-visualizar: PA3027 IFM - Transmissor Pressão IFM Ind/Ferroviário 0-1bar, 4-20mA, G1/4

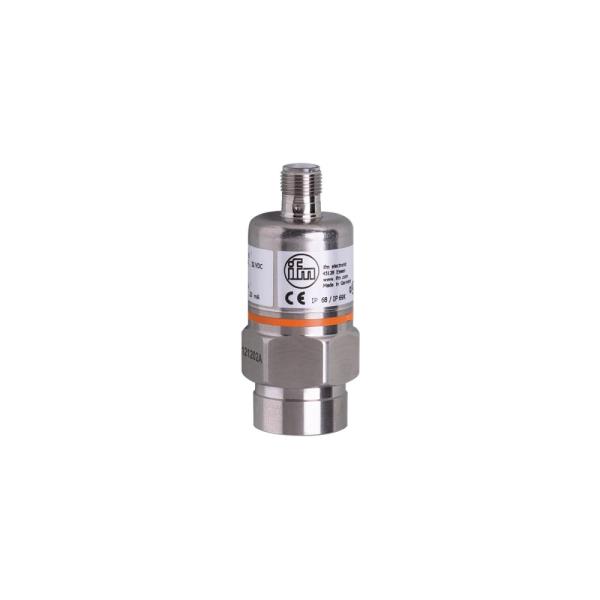

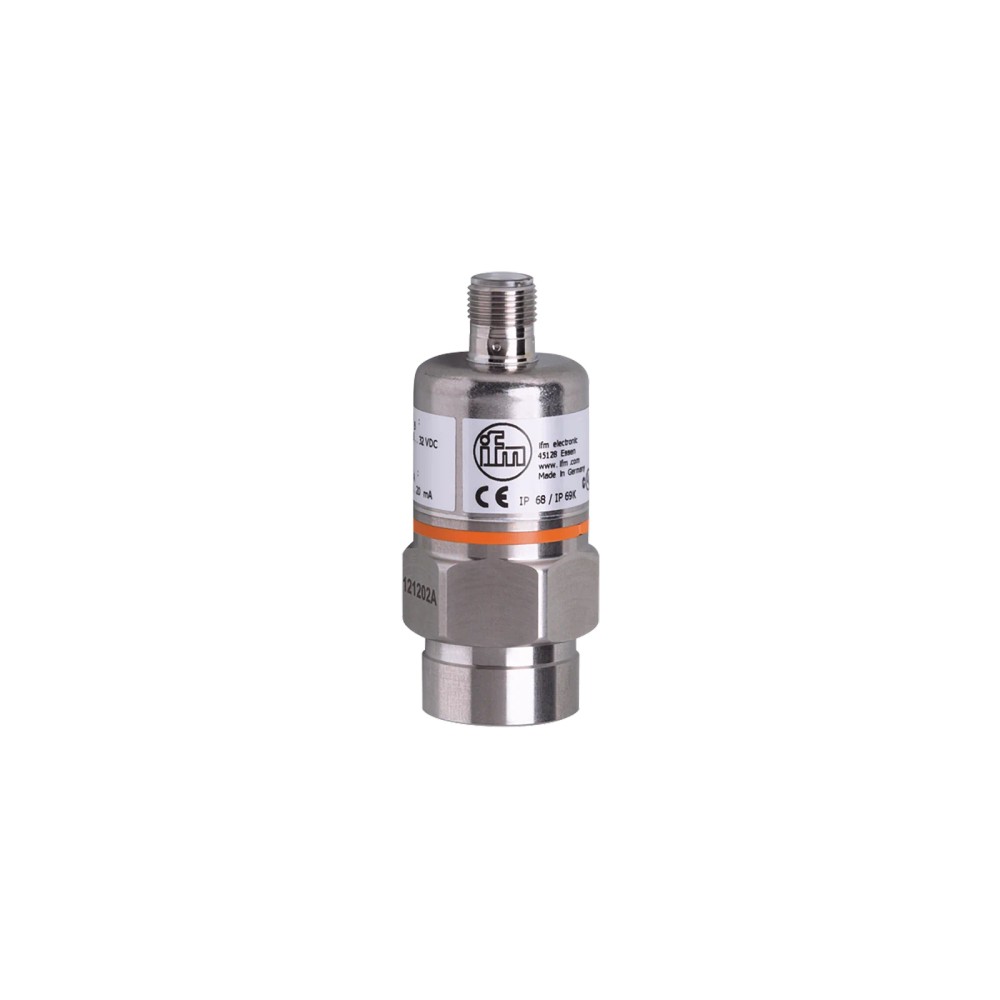

PA3027 IFM - Transmissor Pressão IFM Ind/Ferroviário 0-1bar, 4-20mA, G1/4

Imagem meramente ilustrativa

R$ 3.066,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3027
EAN: 4021179183574
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PA3027 IFM - Transmissor Pressão IFM Ind/Ferroviário 0-1bar, 4-20mA, G1/4"

Destaques do Produto

Faixa de pressão

0 a 1 bar, pressão relativa

Saída

Analógica, 4 a 20 mA

Processo

G 1/4, rosca interna

Alimentação

9,6 a 32 V DC

Conexão elétrica

M12 de 4 pinos

Temperatura do fluido

-25 a 90 °C; opção sob encomenda até -40 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de pressão IFM PA3027, pressão relativa de 0 a 1 bar, saída analógica de 4 a 20 mA e conexão de processo G 1/4 interna

O IFM PA3027 é um transmissor eletrônico para medir pressão relativa em fluidos líquidos e gasosos. Destina-se a aplicações industriais e ferroviárias, com faixa de 0 a 1 bar, célula de medição de cerâmica e saída analógica de 4 a 20 mA. A conexão de processo é G 1/4 interna; a conexão elétrica é M12 de 4 pinos. A temperatura do fluido especificada é de -25 a 90 °C, com versão até -40 °C sob encomenda.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 1 bar (0 a 1000 mbar; 0 a 14,5 psi; 0 a 100 kPa)
Tipo de pressão	Relativa
Elemento de medição	Célula de medição de cerâmica
Sinal de saída	Analógico, 4 a 20 mA
Conexão de processo	G 1/4, rosca interna
Conexão elétrica	M12, 4 pinos, contatos banhados a ouro
Alimentação	9,6 a 32 V DC
Temperatura do fluido	-25 a 90 °C; até -40 °C sob encomenda
Grau de proteção	IP 65
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa entre 0 e 1 bar em fluidos líquidos ou gasosos, respeitando as condições de processo e os materiais em contato com o fluido.
Aplicações industriais e ferroviárias; a ficha relaciona o produto às normas DIN EN 50155 e IEC 60571, classes T3, C1 e S1.
Sistemas que aceitem sinal analógico de corrente de 4 a 20 mA, alimentação de 9,6 a 32 V DC e conexão de processo G 1/4 interna.

⚠ Considere outro se precisa de:

Aplicações que exijam medir pressão absoluta ou uma faixa nominal diferente de 0 a 1 bar, pois a ficha especifica pressão relativa nessa faixa.
Instalações sem entrada compatível com sinal analógico de 4 a 20 mA ou fora da alimentação de 9,6 a 32 V DC.
Conexões de processo que não correspondam à rosca G 1/4 interna; a compatibilidade mecânica deve ser confirmada antes da montagem.

APLICAÇÕES E USO

Aplicação documentada: medição de pressão relativa em fluidos líquidos ou gasosos em sistemas industriais, dentro da faixa de 0 a 1 bar e das temperaturas de fluido especificadas.
Aplicação documentada: instalações ferroviárias; a ficha relaciona o equipamento às referências DIN EN 50155 e IEC 60571, classes T3, C1 e S1. A validação da instalação completa depende dos requisitos do sistema.
Possibilidade a validar: monitoramento de baixa pressão em circuitos de processo que utilizem entrada analógica de 4 a 20 mA, desde que alimentação, carga, conexão G 1/4 e compatibilidade dos materiais com o fluido sejam verificadas.
Limitação: o PA3027 está especificado para pressão relativa de 0 a 1 bar; a ficha não declara medição de pressão absoluta nem outra faixa nominal.

COMO ESCOLHER

Antes de comprar o Transmissor de pressão IFM PA3027, pressão relativa de 0 a 1 bar, saída analógica de 4 a 20 mA e conexão de processo G 1/4 interna, verifique estes pontos:

Escolha o PA3027 quando

A medição necessária for de pressão relativa entre 0 e 1 bar, o fluido for líquido ou gasoso e o sistema puder receber 4 a 20 mA com alimentação de 9,6 a 32 V DC. Confirme também a rosca G 1/4 interna e a temperatura do fluido prevista.

Procure outra configuração quando

O requisito for pressão absoluta, outra faixa de medição, saída diferente de 4 a 20 mA, alimentação fora de 9,6 a 32 V DC ou conexão de processo diferente de G 1/4 interna. A ficha não identifica um modelo alternativo específico; consulte a documentação IFM para selecionar a variante correspondente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor eletrônico de pressão com célula de medição de cerâmica	Descrição do produto na ficha.
Marca e modelo	IFM PA3027	Identificação do fabricante e referência do produto.
SKU / Part number	PA3027	Código de identificação do produto.
GTIN	4021179183574	Identificador comercial informado no anúncio.
Aplicação informada	Aplicações industriais e ferroviárias	Aplicações descritas na ficha.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Referências e classes ferroviárias indicadas na ficha.
Substâncias	Fluidos líquidos e gasosos	Tipos de meio indicados nos dados do produto.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição regulatória descrita na ficha; observar a documentação aplicável à instalação.

Faixa de medição e pressão
Tipo de pressão	Pressão relativa	Referência de medição especificada.
Alcance de medição	0 a 1 bar; 0 a 1000 mbar; 0 a 14,5 psi; 0 a 100 kPa	Equivalências da faixa nominal informadas na ficha.
Resistência à pressão	10 bar / 145 psi / 1 MPa	Valor de resistência à pressão indicado pelo fabricante.
Pressão mínima de ruptura	30 bar / 435 psi / 3 MPa	Valor de pressão de ruptura informado na ficha; não é faixa de operação.
Proteção contra sobrecarga	Sim	A ficha declara proteção contra sobrecarga, sem detalhar aqui o comportamento de medição durante a sobrecarga.

Dados elétricos
Tensão de operação	9,6 a 32 V DC	Limites de alimentação especificados.
Classe de proteção elétrica	III	Classificação informada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso declarado pelo fabricante.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio especificada.
Carga máxima	720 Ω; referência indicada: Ub = 24 V e (Ub - 9,6 V) / 20 mA	Carga máxima informada; respeitar a relação entre tensão de alimentação e carga do circuito.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 30 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; CISPR 25; ISO 11452-2: HF irradiado 100 V/m; ISO 7637-2: pulso grau de severidade 4	Normas e níveis de ensaio listados na ficha.

Saída analógica
Quantidade de saídas analógicas	1	Número de saídas especificado.
Tipo de sinal	Analógico, corrente	Tipo de saída indicado pelo fabricante.
Corrente da saída analógica	4 a 20 mA	Faixa do sinal de saída.
Tempo de resposta de passo	3 ms	Tempo especificado para a saída analógica.

Precisão e estabilidade
Desvio de características	< ±0,25% da duração (BFSL) / < ±0,5% da duração (LS)	Valores e referências de avaliação informados na ficha.
Repetibilidade	< 0,1% da duração, para variações de temperatura inferiores a 10 K	Condição de temperatura associada ao valor informado.
Estabilidade ao longo do tempo	< ±0,05% da duração por 6 meses	Período de referência indicado pelo fabricante.
Coeficiente de temperatura da amplitude	0,2% da duração / 10 K, entre 0 e 80 °C	Condição de temperatura especificada.
Coeficiente de temperatura do ponto zero	0,1% da duração / 10 K, entre 0 e 80 °C	Condição de temperatura especificada.

Conexões e interfaces
Conexão de processo	G 1/4, rosca interna	Interface mecânica para o processo.
Conexão elétrica	1 x M12, codificação A, 4 pinos, contatos banhados a ouro	Interface elétrica informada na ficha; consultar o datasheet para atribuição dos pinos.
Protocolo de comunicação	Não especificado; saída analógica de 4 a 20 mA	A ficha não relaciona protocolo digital para este produto.

Condições ambientais e resistência
Temperatura ambiente	-25 a 80 °C	Faixa ambiente especificada.
Temperatura do fluido	-25 a 90 °C; sob encomenda: -40 a 90 °C	Faixa de temperatura do meio; a extensão inferior depende de versão sob encomenda.
Temperatura de armazenamento	-40 a 100 °C	Limites de armazenamento informados.
Grau de proteção	IP 65	Grau de proteção declarado; não substitui a verificação das condições de instalação.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373, categoria 3	Ensaios e classificações indicados na ficha.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10 a 2000 Hz); DIN EN 61373, categoria 2	Ensaios e classificações indicados na ficha.
Ciclos de pressão mínimos	100 milhões	Número mínimo de ciclos informado pelo fabricante.
MTTF	506 anos	Valor MTTF declarado na base de dados; não equivale a vida útil garantida.

Materiais e construção
Invólucro	Cilíndrico	Formato indicado na base de dados.
Materiais do corpo	1.4404 (aço inoxidável 316L), FKM, PA, EPDM/X	Materiais declarados para o corpo.
Materiais em contato com o fluido	1.4305 (aço inoxidável 303), cerâmica, FKM	Verificar a compatibilidade química desses materiais com o fluido da aplicação.
Elemento de estrangulamento	Não disponível para instalação posterior	Condição informada na ficha.

Dimensões e fornecimento
Dimensões	Diâmetro 30 mm; comprimento 75 mm	Dimensões indicadas na base de dados.
Peso	221,5 g	Peso informado na base de dados.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem; acessórios não especificados.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4 a 20 mA. Não há protocolo digital de comunicação especificado na ficha.

• Compatível eletricamente com entrada analógica de corrente que aceite 4 a 20 mA, desde que o circuito respeite a alimentação e a carga máxima especificadas.

Conexões

Elétrica Conexão elétrica M12, codificação A, 4 pinos, contatos banhados a ouro. Alimentação de 9,6 a 32 V DC. A ficha não fornece a atribuição de pinos nesta descrição; consulte o datasheet antes de ligar.

Processo G 1/4, rosca interna. A compatibilidade mecânica depende de o ponto de montagem possuir conexão correspondente; não confundir com a conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4 a 20 mA, alimentação de 9,6 a 32 V DC e circuito dentro da carga máxima especificada	✓	Corresponde ao tipo de saída e aos limites elétricos informados para o PA3027.
Controlador ou dispositivo que aceite somente sinal de tensão ou protocolo digital	✗	A ficha especifica saída analógica de corrente 4 a 20 mA; não informa saída de tensão nem protocolo digital.
Ponto de medição com conexão de processo G 1/4 interna compatível	✓	A rosca de processo indicada para o transmissor é G 1/4 interna; confirme a correspondência mecânica da instalação.
Medição de pressão absoluta ou pressão relativa fora da faixa de 0 a 1 bar	✗	O produto está especificado para pressão relativa de 0 a 1 bar.
Aplicação ferroviária que requeira as referências DIN EN 50155 / IEC 60571, classes T3, C1, S1	✓	Essas referências de aplicação ferroviária constam na ficha do produto; os demais requisitos do sistema devem ser verificados separadamente.
Temperatura do fluido acima de 90 °C	✗	A faixa informada para o fluido termina em 90 °C; a opção sob encomenda amplia o limite inferior, não o superior.

INSTALAÇÃO

Como instalar o Transmissor de pressão IFM PA3027, pressão relativa de 0 a 1 bar, saída analógica de 4 a 20 mA e conexão de processo G 1/4 interna

Confirme que a aplicação requer pressão relativa de 0 a 1 bar e que o fluido e a temperatura estão dentro das condições especificadas.
Verifique a compatibilidade química do fluido com os materiais em contato: aço inoxidável 1.4305, cerâmica e FKM.
Confirme que o ponto de montagem corresponde à conexão de processo G 1/4 interna e que há espaço para o corpo cilíndrico de 30 mm de diâmetro e 75 mm de comprimento.
Instale o transmissor na conexão de processo correspondente, seguindo os procedimentos mecânicos aplicáveis à instalação; a ficha fornecida não especifica torque de aperto.
Conecte a interface elétrica M12 de 4 pinos a uma alimentação de 9,6 a 32 V DC e a uma entrada que aceite sinal de corrente de 4 a 20 mA; consulte o datasheet para a atribuição dos pinos.
Antes de energizar, confira polaridade, carga do circuito, vedação e correspondência da ligação elétrica com o diagrama oficial; depois, valide a leitura do sinal no sistema.

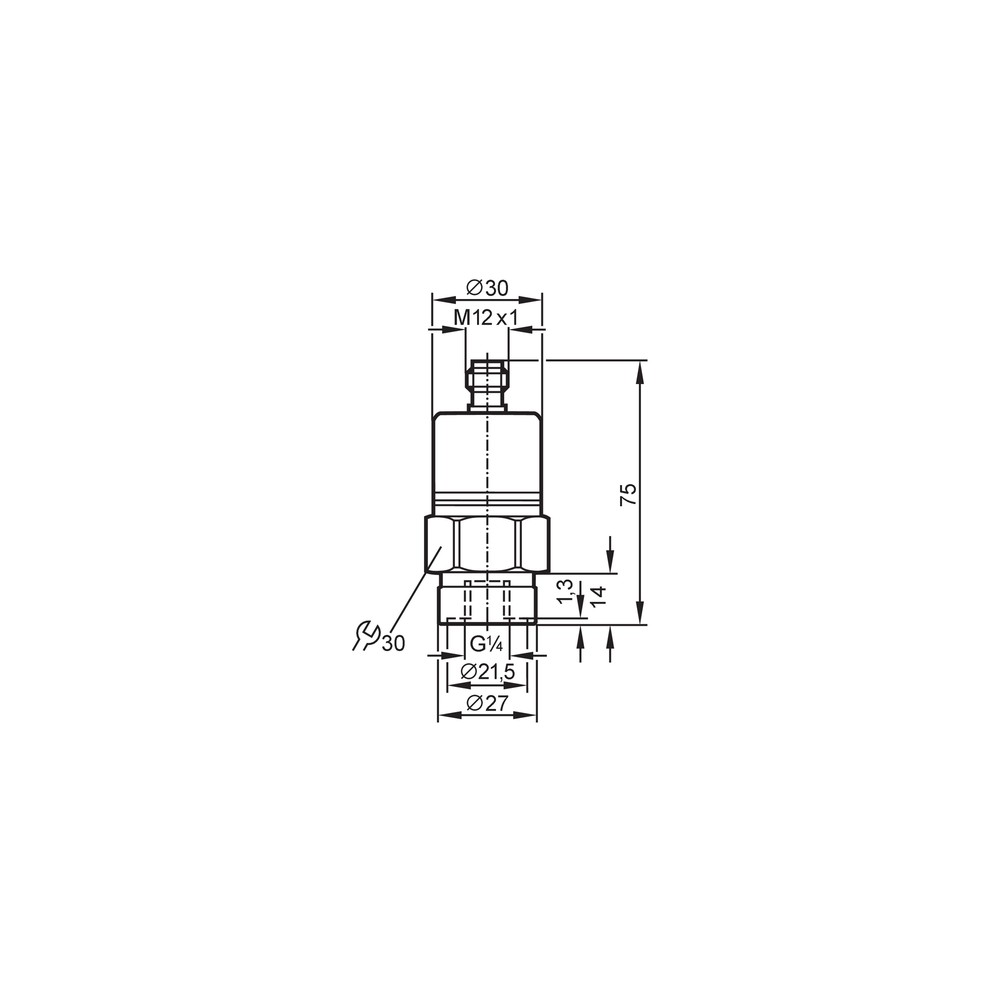

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou não acompanha a pressão aplicada.	Ausência de alimentação, circuito de corrente aberto ou ligação incorreta entre a saída e a entrada analógica.	Meça a alimentação nos terminais conforme o datasheet e verifique continuidade do circuito de 4 a 20 mA, atribuição dos pinos M12 e configuração da entrada receptora.
O sinal fica saturado ou não alcança o valor esperado.	Pressão aplicada fora da faixa nominal, carga do circuito incompatível com a alimentação ou escala configurada incorretamente no sistema receptor.	Compare a pressão com a faixa de 0 a 1 bar, confira alimentação de 9,6 a 32 V DC e valide a carga máxima e a escala da entrada analógica.
Há instabilidade ou variação da leitura durante a operação.	Condição de processo ou instalação variável, conexão elétrica inadequada ou influência ambiental; a causa não pode ser determinada apenas pelo sintoma.	Compare a pressão com um instrumento de referência e verifique alimentação, conexão M12, condições de temperatura e instalação conforme o datasheet.
Há vazamento no ponto de montagem ou a pressão medida não corresponde ao processo.	Incompatibilidade mecânica ou vedação inadequada na conexão G 1/4, ou divergência entre a referência de pressão do processo e o tipo relativo do transmissor.	Inspecione a interface de processo e a vedação, confirme que a conexão corresponde a G 1/4 interna e verifique se a aplicação requer pressão relativa.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PA3027 em português (Datasheet) Desenho em escala IFM PA3027 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PA3027 e para que tipo de medição serve?

É um transmissor eletrônico de pressão relativa com célula de medição de cerâmica, destinado a medir de 0 a 1 bar em fluidos líquidos ou gasosos. A saída é analógica de 4 a 20 mA.

Com quais conexões e sinais ele pode ser integrado?

No processo, utiliza rosca G 1/4 interna; eletricamente, possui conector M12 de 4 pinos. A saída é corrente analógica de 4 a 20 mA e a alimentação especificada é de 9,6 a 32 V DC.

O produto acompanha cabo, conector ou adaptador?

A ficha informa uma peça por embalagem, mas não lista acessórios inclusos. Confirme com o fornecedor os itens fornecidos junto ao produto.

Posso usar o PA3027 para medir pressão absoluta?

Não é uma aplicação especificada: a ficha identifica o PA3027 como transmissor de pressão relativa. Para medição absoluta, selecione um produto cuja ficha declare esse tipo de pressão.

Ele serve para medir uma faixa acima de 1 bar?

A faixa nominal informada é de 0 a 1 bar. A ficha não declara outra faixa de medição para este modelo.

O transmissor não apresenta sinal na entrada do controlador; o que devo verificar?

Verifique primeiro a alimentação de 9,6 a 32 V DC, a continuidade do circuito de 4 a 20 mA e a atribuição dos pinos M12 no datasheet. Confirme também que a entrada do controlador aceita corrente analógica.

A leitura está instável; preciso trocar o transmissor?

Não necessariamente: confira primeiro a pressão com uma referência, a alimentação, a carga do circuito e as condições de instalação. Se a instabilidade persistir, compare a operação com as condições ambientais e de processo especificadas no datasheet.

Quando devo escolher este modelo em vez de outro transmissor?

Escolha o PA3027 quando forem necessários pressão relativa de 0 a 1 bar, saída de 4 a 20 mA, alimentação de 9,6 a 32 V DC e processo G 1/4 interna. Para pressão absoluta, outra faixa, outro sinal ou outra conexão, procure uma variante cuja ficha atenda a esses requisitos.

O que preciso conferir antes de instalar o PA3027?

Confirme a conexão G 1/4, a compatibilidade dos materiais com o fluido, a temperatura de operação e a entrada elétrica de 4 a 20 mA. Use o datasheet IFM para a atribuição dos pinos e para os detalhes de ligação.

A instalação ferroviária está contemplada na ficha do produto?

Sim. A ficha indica aplicações ferroviárias relacionadas às referências DIN EN 50155 e IEC 60571, classes T3, C1 e S1; confirme os requisitos específicos do projeto na documentação do fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica; é o tipo de pressão especificado para este transmissor. (Ref.: tipo de pressão — pressão relativa)

Sinal de 4 a 20 mA

Saída analógica de corrente usada para transmitir a medição a uma entrada compatível. (Ref.: corrente da saída analógica — 4 a 20 mA)

G 1/4 interna

Tipo e dimensão nominal da rosca de processo declarada na ficha; a compatibilidade mecânica deve ser confirmada no ponto de montagem. (Ref.: conexão de processo — G 1/4, rosca interna)

IP 65

Grau de proteção declarado para o produto; as condições efetivas dependem da instalação e da conexão montada. (Ref.: grau de proteção — IP 65)

BFSL

Referência de avaliação indicada para o desvio de características, associada ao limite informado pelo fabricante. (Ref.: desvio de características — < ±0,25% da duração, BFSL)
