Transmissor de Pressão IFM PA3026

Pré-visualizar: PA3026 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-2,5 bar Cerâmica 4-20mA

PA3026 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-2,5 bar Cerâmica 4-20mA

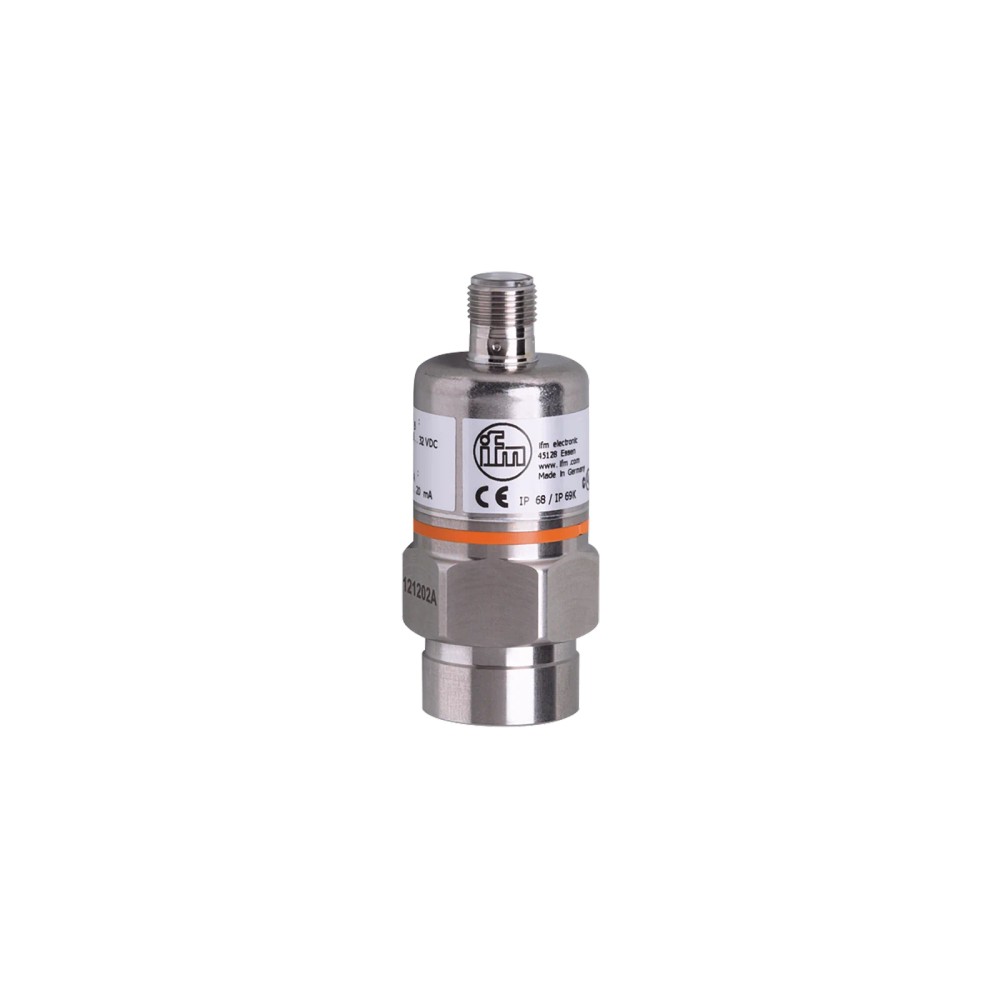

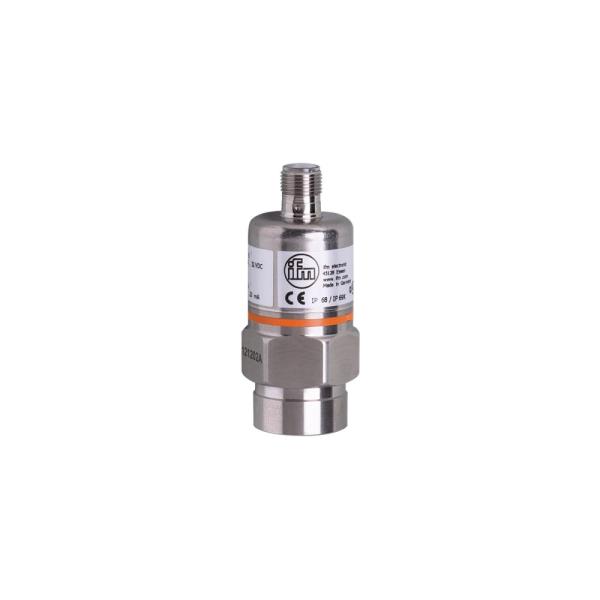

Imagem meramente ilustrativa

R$ 2.981,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3026
EAN: 4021179183567
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PA3026 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-2,5 bar Cerâmica 4-20mA"

Destaques do Produto

Faixa de pressão

0 a 2,5 bar

Tipo de pressão

Relativa

Saída

4 a 20 mA analógica

Alimentação

9,6 a 32 V DC

Processo

G 1/4, rosca interna

Conector

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PA3026 com célula de medição de cerâmica, 0 a 2,5 bar, saída 4 a 20 mA

O IFM PA3026 é um transmissor para medir pressão relativa em fluidos líquidos e gasosos, destinado a aplicações industriais e ferroviárias. Utiliza célula de medição de cerâmica, tem faixa de 0 a 2,5 bar e saída analógica de 4 a 20 mA. A conexão de processo é G 1/4 com rosca interna; a conexão elétrica é M12 de 4 pinos, codificação A.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 2,5 bar (0 a 2500 mbar; 0 a 36 psi; 0 a 250 kPa)
Tipo de pressão	Pressão relativa
Elemento de medição	Cerâmica
Sinal de saída	Analógico, 4 a 20 mA
Alimentação	9,6 a 32 V DC
Conexão de processo	G 1/4, rosca interna
Conexão elétrica	M12, codificação A, 4 contatos
Temperatura do fluido	-25 a 90 °C; sob encomenda, -40 a 90 °C
Grau de proteção	IP 65
Dimensões e massa	Ø 30 mm × 75 mm; 222,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa de 0 a 2,5 bar e das condições de temperatura especificadas.
Aplicações industriais e ferroviárias compatíveis com sinal analógico de 4 a 20 mA, alimentação de 9,6 a 32 V DC e conexão M12 de 4 pinos.
Instalações cujo ponto de processo aceite rosca interna G 1/4 e cujas condições sejam compatíveis com IP 65.

⚠ Considere outro se precisa de:

Medições que exijam faixa acima de 2,5 bar como faixa nominal de medição ou pressão absoluta, pois a ficha especifica pressão relativa e faixa de 0 a 2,5 bar.
Instalações que exijam saída diferente de 4 a 20 mA ou alimentação fora de 9,6 a 32 V DC.
Pontos de processo que não aceitem G 1/4 com rosca interna; a ficha não informa adaptadores incluídos.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão relativa em fluidos líquidos ou gasosos em instalações industriais, respeitando a faixa de 0 a 2,5 bar, a temperatura do fluido especificada e os materiais em contato com o fluido.
Aplicação declarada: instalações ferroviárias; o cadastro lista DIN EN 50155 e IEC 60571, incluindo classes T3, C1 e S1. Verifique no datasheet as condições de montagem e operação aplicáveis ao projeto.
Possibilidade a validar no projeto: integração a uma entrada analógica de corrente 4 a 20 mA, desde que a alimentação, a carga do circuito, o conector e o esquema elétrico sejam compatíveis.
Limitação: não especificado para fornecer pressão absoluta; a ficha identifica medição de pressão relativa.
Limitação: a faixa de medição termina em 2,5 bar. A resistência à pressão e a pressão de ruptura são limites mecânicos distintos, não uma extensão da faixa de medição.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PA3026 com célula de medição de cerâmica, 0 a 2,5 bar, saída 4 a 20 mA, verifique estes pontos:

Escolha o PA3026 quando

A aplicação exigir pressão relativa de 0 a 2,5 bar, saída analógica de 4 a 20 mA, alimentação de 9,6 a 32 V DC e conexão de processo G 1/4 interna. Confirme também a conexão M12 de 4 pinos e os limites de temperatura e proteção do conjunto.

Avalie outra faixa ou tipo de transmissor quando

O processo exigir medição acima de 2,5 bar como faixa nominal, pressão absoluta ou outro tipo de sinal. A ficha deste modelo não apresenta essas opções; selecione uma versão cuja ficha declare os requisitos necessários.

Verifique o ambiente antes da seleção

A temperatura do fluido especificada é de -25 a 90 °C, com versão de -40 a 90 °C sob encomenda, e o grau de proteção informado é IP 65. Compare esses limites com as condições reais da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PA3026	Código do produto e part number informados na ficha.
Tipo	Transmissor de pressão com célula de medição de cerâmica	Descrição do tipo de produto.
Aplicação declarada	Aplicações industriais e ferroviárias	Aplicações indicadas no cadastro do produto.
Fluidos	Líquidos e gasosos	Substâncias declaradas para medição.
Tipo de pressão	Pressão relativa	Referência de medição declarada pelo fabricante.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada para a classificação de fluidos.

Faixa e limites de pressão
Faixa de medição	0 a 2,5 bar; 0 a 2500 mbar; 0 a 36 psi; 0 a 250 kPa	Faixa nominal de medição indicada na ficha.
Resistência à pressão	20 bar / 290 psi / 2 MPa	Limite de resistência declarado; não é a faixa nominal de medição.
Pressão mínima de ruptura	50 bar / 725 psi / 5 MPa	Valor mínimo de pressão de ruptura informado; não é condição normal de operação.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha, sem detalhamento adicional neste cadastro.
Ciclos de pressão mínimos	100 milhões	Número de ciclos indicado como mínimo no cadastro técnico.

Dados elétricos e conexão
Tensão de alimentação	9,6 a 32 V DC	Faixa de alimentação declarada.
Saída analógica	1 saída, 4 a 20 mA	Tipo e quantidade de saída informados.
Conexão elétrica	1 × M12, codificação A, 4 contatos banhados a ouro	Conector e característica dos contatos declarados.
Carga máxima	720 Ω a Ub = 24 V; cálculo informado: (Ub - 9,6 V) / 20 mA	Carga máxima declarada nas condições indicadas.
Proteção contra inversão de polaridade	Sim	Característica elétrica indicada na ficha.
Categoria de sobretensão/isolamento	Categoria de isolamento III	Classificação indicada no cadastro técnico.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor mínimo e tensão de ensaio especificados.

Precisão e estabilidade
Desvio de características	< ±0,25 % BFSL / < ±0,5 % LS	BFSL significa Best Fit Straight Line; LS significa ajuste de ponto limite, conforme a ficha.
Repetibilidade	< 0,1 % de duração, nas variações de temperatura < 10 K	Condição de temperatura indicada para o valor de repetibilidade.
Estabilidade ao longo do tempo	< ±0,05 % de duração por 6 meses	Período de referência declarado.
Coeficiente de temperatura do ponto zero	0,1 % de duração / 10 K, de 0 a 80 °C	Coeficiente informado para a faixa de temperatura indicada.
Coeficiente de temperatura da amplitude	0,2 % de duração / 10 K, de 0 a 80 °C	Coeficiente informado para a faixa de temperatura indicada.

Tempos de reação
Tempo de resposta da saída analógica	3 ms	Tempo de resposta informado para a saída analógica.

Condições ambientais
Temperatura do fluido	-25 a 90 °C; sob encomenda, -40 a 90 °C	Limites declarados para o fluido; a faixa ampliada está sujeita a encomenda.
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente indicada no cadastro.
Temperatura de armazenamento	-40 a 100 °C	Limites declarados para armazenamento.
Grau de proteção	IP 65	Classificação declarada para proteção do invólucro; instalação e acoplamento devem manter as condições especificadas pelo fabricante.
Proteção contra choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373, categoria 3	Normas e condições de ensaio de choque informadas.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10 a 2000 Hz); DIN EN 61373, categoria 2	Normas e condições de ensaio de vibração informadas.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: 30 V/m; EN 61000-4-4: 2 kV; EN 61000-4-6: 10 V; emissões CISPR 25 conforme diretriz 2004/104/CE; imunidade ISO 11452-2: 100 V/m; ISO 7637-2, grau de severidade 4	Ensaios e referências EMC listados no cadastro do produto.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato informado no cadastro.
Dimensões	Diâmetro 30 mm; comprimento 75 mm	Dimensões nominais indicadas.
Massa	222,5 g	Massa informada no cadastro do produto.
Materiais do corpo	1.4404 (aço inoxidável / 316L); FKM; PA; EPDM/X	Materiais listados para o corpo.
Materiais em contato com o fluido	1.4305 (aço inoxidável / 303); cerâmica; FKM	Materiais declarados para partes em contato com o fluido.
Contatos	Banhados a ouro	Característica especial indicada na ficha.

Certificações e conformidade
Certificações	DIN EN 50155 / IEC 60571, classe T3, C1, S1; cULus Listed; CE; UKCA	Certificações e classificações listadas no cadastro.
NCM	9026.20.90	Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente de 4 a 20 mA; não há protocolo digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 9,6 a 32 V DC. Confirmar no datasheet a atribuição dos pinos e o esquema de ligação antes de energizar.

Processo Conexão de processo G 1/4 com rosca interna. A compatibilidade mecânica depende de o ponto de instalação aceitar essa rosca; adaptadores não estão especificados como inclusos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4 a 20 mA com alimentação de 9,6 a 32 V DC	✓	A ficha declara saída analógica de 4 a 20 mA e alimentação de 9,6 a 32 V DC. Verifique a carga do circuito conforme as condições elétricas do datasheet.
Ponto de medição para pressão relativa dentro de 0 a 2,5 bar	✓	Corresponde ao tipo de pressão e à faixa de medição declarados.
Processo com conexão G 1/4 interna correspondente	✓	A conexão de processo indicada para o transmissor é G 1/4 com rosca interna; confirme o acoplamento mecânico do ponto de instalação.
Sistema que requer pressão absoluta ou faixa nominal superior a 2,5 bar	✗	A ficha identifica o produto como transmissor de pressão relativa com faixa de 0 a 2,5 bar.
Controlador que requer protocolo digital em vez de sinal analógico de corrente	✗	A ficha especifica saída analógica de 4 a 20 mA e não informa protocolo digital.
Instalação que exige proteção superior a IP 65	✗	O grau de proteção declarado é IP 65; a ficha não indica classificação superior.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PA3026 com célula de medição de cerâmica, 0 a 2,5 bar, saída 4 a 20 mA

Confirme que o processo requer pressão relativa na faixa de 0 a 2,5 bar e que o fluido e a temperatura estão dentro das condições especificadas.
Verifique se o ponto de instalação aceita a conexão G 1/4 com rosca interna e se os materiais em contato com o fluido são compatíveis com o processo.
Consulte o desenho dimensional para conferir o espaço disponível para o corpo de Ø 30 mm e comprimento de 75 mm.
Despressurize e isole o sistema antes da montagem; instale o transmissor conforme os procedimentos de segurança e as instruções do fabricante.
Conecte o M12 de 4 pinos ao circuito adequado, respeitando a alimentação de 9,6 a 32 V DC e o esquema de pinos do datasheet.
Após a instalação, verifique a vedação, a alimentação e a leitura de 4 a 20 mA no sistema receptor; valide o funcionamento nas condições reais de processo.

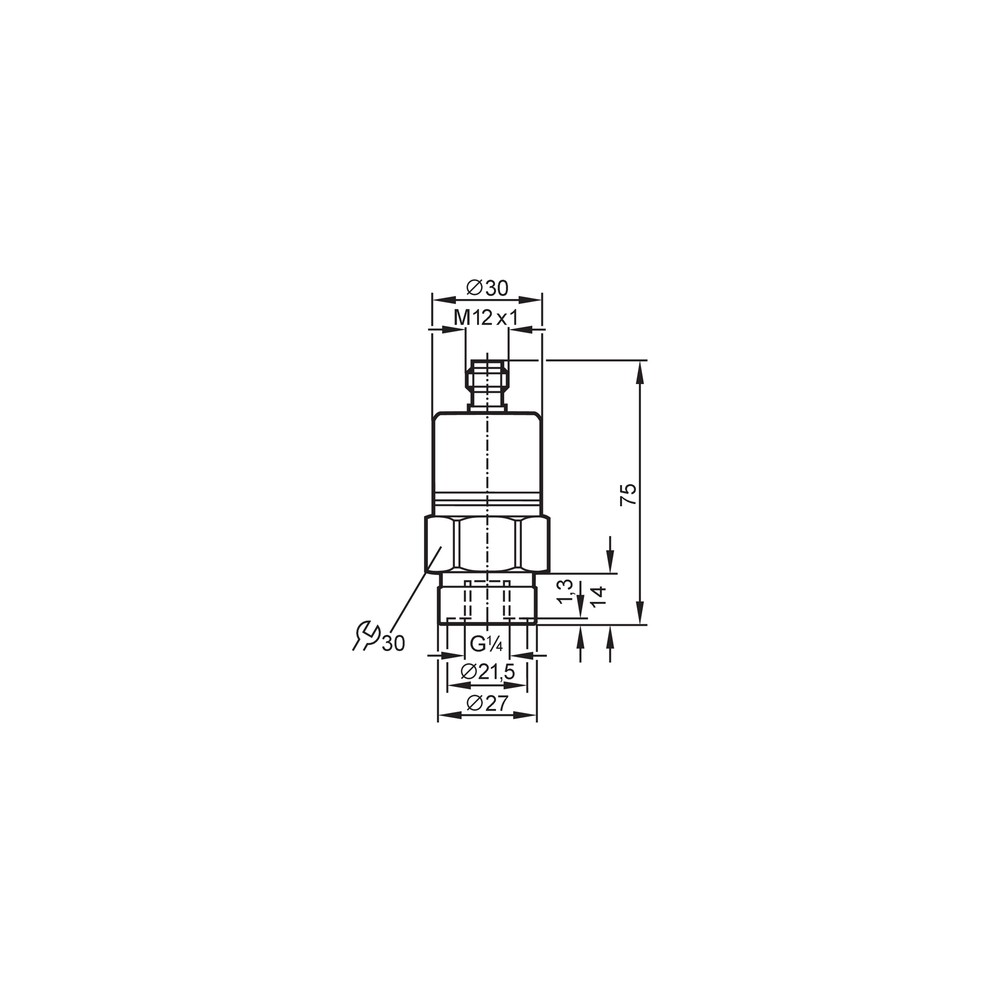

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em 0 mA ou não é reconhecida pelo controlador.	Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou circuito aberto.	Meça a alimentação no circuito e confira continuidade, conector e atribuição dos pinos com o esquema do datasheet.
A leitura de corrente não acompanha a pressão aplicada.	Faixa de entrada do controlador incompatível, ligação incorreta ou pressão fora da faixa nominal de medição.	Confirme a configuração da entrada para 4 a 20 mA, revise a ligação e compare a pressão aplicada com a faixa de 0 a 2,5 bar.
A corrente apresenta instabilidade ou erro de escala.	Carga do circuito acima do limite aplicável, alimentação inadequada ou interferência na instalação.	Verifique alimentação e carga conforme a fórmula e as condições do datasheet; inspecione conexões e encaminhamento do circuito.
Há vazamento no ponto de montagem ou a conexão não acopla.	Rosca do ponto incompatível com G 1/4 interna, montagem inadequada ou vedação incompatível com a instalação.	Despressurize o sistema e confirme o tipo de rosca, o assentamento e o procedimento de vedação conforme as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PA3026, português (Datasheet) Desenho em escala PA3026 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PA3026 e para que tipo de medição serve?

É um transmissor de pressão relativa com célula de medição de cerâmica, destinado a medir fluidos líquidos e gasosos em aplicações industriais e ferroviárias.

Quais sinais e conexões preciso ter para integrar este transmissor?

O PA3026 fornece sinal analógico de 4 a 20 mA e usa conector elétrico M12 de codificação A com 4 contatos. A conexão de processo é G 1/4 com rosca interna; confirme a atribuição dos pinos no datasheet.

Este modelo serve para medir pressão absoluta?

Não: a ficha especifica pressão relativa. Para pressão absoluta, selecione uma versão cuja ficha declare esse tipo de medição.

Posso usar o PA3026 em uma aplicação que exige faixa de medição acima de 2,5 bar?

A faixa nominal informada é de 0 a 2,5 bar. A resistência à pressão e a pressão de ruptura não ampliam a faixa de medição; para outra faixa, escolha um modelo especificado para o requisito.

O transmissor não apresenta corrente na entrada do CLP; o que verifico antes de trocar?

Verifique a alimentação, a continuidade do circuito, o conector M12 e a configuração da entrada para 4 a 20 mA. Compare a tensão disponível com a faixa de 9,6 a 32 V DC e consulte o esquema de ligação.

A leitura oscila mesmo com pressão aparentemente estável; qual diagnóstico inicial fazer?

Confira a alimentação, a carga do circuito e as conexões elétricas, além de verificar se a pressão está dentro da faixa nominal. Se o problema persistir, compare as condições de montagem e operação com o datasheet.

O que acompanha o PA3026: cabo, adaptador ou acessórios?

A ficha fornecida não identifica acessórios inclusos; por isso, cabos e adaptadores não podem ser considerados parte do fornecimento. Confirme os itens do pedido com o fornecedor.

Quando devo escolher este modelo em vez de outro transmissor de pressão?

Escolha o PA3026 quando forem necessários pressão relativa de 0 a 2,5 bar, saída 4 a 20 mA e conexão G 1/4 interna. Se o projeto exigir pressão absoluta, outra faixa ou outro sinal, selecione uma versão cuja ficha declare esses requisitos.

Que cuidados devo tomar na instalação mecânica e elétrica?

Despressurize o sistema antes da montagem, confirme a rosca G 1/4 interna e use o esquema do fabricante para ligar o M12. Respeite os limites de alimentação e verifique a vedação e a leitura após a instalação.

A ficha informa procedência ou condições de garantia do produto?

A ficha técnica apresentada não especifica condições de garantia. Os dados de origem comercial e faturamento devem ser confirmados com o fornecedor.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente, conforme o tipo de medição declarado para este modelo.

Saída 4 a 20 mA

Sinal analógico de corrente usado para transmitir a medição ao sistema de controle.

BFSL

Best Fit Straight Line: método de referência de linearidade baseado na melhor reta ajustada.

G 1/4

Designação da conexão de processo roscada especificada para o transmissor; neste modelo, rosca interna.

IP 65

Grau de proteção do invólucro declarado na ficha; a proteção efetiva depende da instalação conforme as condições do fabricante.
