Transmissor de Pressão IFM PA3024

Pré-visualizar: PA3024 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-10 bar, 4-20 mA, G 1/4

PA3024 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-10 bar, 4-20 mA, G 1/4

Imagem meramente ilustrativa

R$ 2.981,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3024
EAN: 4021179183550
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PA3024 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-10 bar, 4-20 mA, G 1/4"

Destaques do Produto

Faixa de pressão

0 a 10 bar, pressão relativa

Saída

Analógica, 4 a 20 mA

Processo

G 1/4, rosca interna

Elétrica

Conector M12, codificação A, 4 contatos

Alimentação

9,6 a 32 V DC

Fluido e temperatura

Fluidos líquidos e gasosos; -25 a 90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PA3024 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-10 bar, 4-20 mA, G 1/4

O PA3024 é um transmissor eletrônico de pressão relativa com célula de medição de cerâmica, destinado a aplicações industriais e ferroviárias. Mede de 0 a 10 bar e fornece sinal analógico de 4 a 20 mA. Possui conexão de processo G 1/4 interna, conexão elétrica M12 e proteção IP 65.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 10 bar; pressão relativa
Sinal de saída	Analógico, 4 a 20 mA
Conexão de processo	G 1/4, rosca interna
Conexão elétrica	M12, 1 x; codificação A; 4 contatos dourados
Alimentação	9,6 a 32 V DC
Temperatura do fluido	-25 a 90 °C; sob encomenda, -40 a 90 °C
Grau de proteção	IP 65
Tempo de resposta	3 ms, resposta de passo da saída analógica
Dimensões	Ø 30 mm × 75 mm
Materiais em contato com o fluido	Aço inoxidável 1.4305 (303), cerâmica e FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa de 0 a 10 bar e das condições de temperatura especificadas.
Aplicações industriais e ferroviárias; para aplicação ferroviária, observar DIN EN 50155 / IEC 60571, classes T3, C1 e S1 indicadas na ficha.
Sistemas com entrada analógica de corrente 4 a 20 mA, alimentação compatível de 9,6 a 32 V DC e carga máxima indicada de 720 Ω sob as condições especificadas.

⚠ Considere outro se precisa de:

Aplicações que exijam medir pressão absoluta ou diferencial; o PA3024 é especificado para pressão relativa.
Aplicações acima de 10 bar como faixa de medição contínua. A resistência à pressão e a pressão mínima de ruptura são limites distintos e não ampliam a faixa de medição.
Fluidos ou condições de temperatura fora dos limites especificados sem confirmação de compatibilidade pelo fabricante; a opção de -40 °C para o fluido é indicada como disponível sob encomenda.

APLICAÇÕES E USO

Aplicação comprovada: medição de pressão relativa em processos industriais com fluidos líquidos ou gasosos, dentro da faixa de 0 a 10 bar e respeitando os limites de temperatura do ambiente e do fluido.
Aplicação comprovada: sistemas ferroviários, observando a referência DIN EN 50155 / IEC 60571, classes T3, C1 e S1 declarada pelo fabricante.
Possibilidade condicionada: conexão a um sistema de aquisição ou controlador com entrada de corrente 4 a 20 mA, desde que a alimentação e a carga elétrica estejam dentro dos valores especificados.
Limitação: a ficha não declara medição de pressão absoluta ou diferencial, protocolo digital, nem compatibilidade química universal dos materiais com qualquer fluido.

COMO ESCOLHER

Antes de comprar o PA3024 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-10 bar, 4-20 mA, G 1/4, verifique estes pontos:

Escolha o PA3024 quando

A aplicação requer medição de pressão relativa entre 0 e 10 bar, saída analógica de 4 a 20 mA, alimentação de 9,6 a 32 V DC e conexão de processo G 1/4 interna.

Verifique a conexão de processo

A porta do sistema precisa aceitar a rosca G 1/4 interna do transmissor. Confirme também a vedação e os requisitos mecânicos da instalação; a ficha não especifica método de vedação.

Verifique a interface elétrica

O equipamento receptor deve aceitar sinal de corrente de 4 a 20 mA. Considere a carga máxima de 720 Ω nas condições indicadas pelo fabricante: Ub = 24 V e (Ub - 9,6 V) / 20 mA.

Considere outra faixa ou tipo de pressão

Se o processo exigir faixa diferente de 0 a 10 bar, pressão absoluta ou pressão diferencial, selecione um transmissor cuja ficha especifique essa faixa ou tipo de pressão.

Confirme os materiais e limites térmicos

Compare os materiais em contato com o fluido — aço inoxidável 1.4305, cerâmica e FKM — e a temperatura admissível do fluido com as condições reais do processo. Para dúvidas de compatibilidade química, consulte o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PA3024	Código do produto e part number.
Tipo de produto	Transmissor eletrônico de pressão com célula de medição de cerâmica	Descrição do fabricante.
Aplicação	Aplicações industriais e ferroviárias	Aplicações indicadas na ficha do produto.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Referência ferroviária declarada para o produto.
Fluidos	Líquidos e gasosos	Tipos de substâncias indicados na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada pelo fabricante.

Faixa e limites de pressão
Tipo de pressão	Pressão relativa	Referência de medição.
Alcance de medição	0 a 10 bar / 0 a 145 psi / 0 a 1000 kPa / 0 a 1 MPa	Faixa nominal de medição.
Resistência à pressão	75 bar / 1088 psi / 7,5 MPa	Limite de resistência informado; não representa a faixa de medição.
Pressão mínima de ruptura	150 bar / 2175 psi / 15 MPa	Valor mínimo de pressão de ruptura indicado na ficha; não representa condição normal de operação.
Proteção contra sobrecarga	Sim	Recurso informado pelo fabricante; a ficha não detalha o comportamento ou o limite além dos valores de pressão especificados.
Ciclos de pressão mínimos	100 milhões	Número mínimo de ciclos declarado.

Dados elétricos e alimentação
Tensão de operação	9,6 a 32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conector e características dos contatos.
Carga máxima	720 Ω (Ub = 24 V; (Ub - 9,6 V) / 20 mA)	Limite declarado para as condições indicadas.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 30 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; CISPR 25; ISO 11452-2: HF irradiado 100 V/m; ISO 7637-2: pulso, grau de severidade 4	Normas e níveis de ensaio EMC listados na ficha.

Saída analógica
Quantidade de saídas analógicas	1	Número de saídas informado.
Corrente da saída analógica	4 a 20 mA	Tipo e faixa do sinal de saída.
Tempo de resposta de passo da saída analógica	3 ms	Tempo de resposta declarado para a saída analógica.

Precisão e estabilidade
Desvio de características	< ±0,25% BFSL / < ±0,5% LS	Critérios de desvio indicados na ficha; BFSL e LS são as referências declaradas.
Repetibilidade	< 0,1% da duração, para variações de temperatura < 10 K	Condição térmica associada ao valor informado.
Estabilidade ao longo do tempo	< ±0,05% da duração por 6 meses	Período de referência indicado.
Coeficiente de temperatura da amplitude	0,2% da duração / 10 K, entre 0 e 80 °C	Variação térmica da amplitude na faixa especificada.
Coeficiente de temperatura do ponto zero	0,1% da duração / 10 K, entre 0 e 80 °C	Variação térmica do ponto zero na faixa especificada.

Conexão de processo e materiais
Conexão de processo	Rosca G 1/4 interna	Interface mecânica de processo.
Materiais em contato com o fluido	Aço inoxidável 1.4305 (303), cerâmica e FKM	Materiais declarados para as partes em contato com o fluido.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Limite de temperatura ambiente indicado.
Temperatura do fluido	-25 a 90 °C; sob encomenda, -40 a 90 °C	Faixa térmica do fluido; extensão inferior disponível sob encomenda.
Temperatura de armazenamento	-40 a 100 °C	Faixa especificada para armazenamento.
Grau de proteção	IP 65	Grau de proteção declarado; observar as condições de montagem e conexão.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373, categoria 3	Ensaios e classificações de choque listados.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10 a 2000 Hz); DIN EN 61373, categoria 2	Ensaios e classificações de vibração listados.

Dados mecânicos
Formato do invólucro	Cilíndrico	Tipo de invólucro indicado.
Dimensões	Diâmetro 30 mm; comprimento 75 mm	Dimensões informadas na ficha.
Peso	226 g	Peso do produto informado no conjunto de dados.
Característica dos contatos	Contatos banhados a ouro	Característica especial declarada.
MTTF	506 anos	Valor MTTF informado no conjunto de dados; não equivale a uma garantia de vida útil.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4 a 20 mA; não há protocolo digital informado na ficha.

Conexões

Elétrica Conector M12, 1 x, codificação A, 4 contatos dourados. Alimentação de 9,6 a 32 V DC. A ficha não informa pinagem detalhada; consulte o datasheet do fabricante antes de ligar.

Processo Rosca G 1/4 interna. A compatibilidade mecânica depende da conexão correspondente no ponto de instalação e da vedação adequada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4 a 20 mA, alimentação de 9,6 a 32 V DC e carga dentro do limite especificado	✓	Corresponde à saída e às condições elétricas informadas para o transmissor; o limite de 720 Ω é indicado para Ub = 24 V conforme a fórmula da ficha.
Sistema com conexão de processo compatível com G 1/4 interna	✓	A conexão de processo especificada é G 1/4, rosca interna; confirme a geometria e a vedação requeridas pela instalação.
Medição de pressão absoluta ou diferencial	✗	O tipo de pressão especificado para este produto é pressão relativa.
Medição contínua fora da faixa de 0 a 10 bar	✗	A faixa de medição especificada é 0 a 10 bar; limites de resistência à pressão não devem ser usados como faixa de medição.
Aplicação com protocolo digital como interface de saída	✗	A ficha especifica saída analógica 4 a 20 mA e não informa protocolo digital.

INSTALAÇÃO

Como instalar o PA3024 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-10 bar, 4-20 mA, G 1/4

Confirme que a medição requerida é de pressão relativa e que a faixa do processo está dentro de 0 a 10 bar.
Verifique que a conexão do ponto de medição corresponde à rosca G 1/4 interna e defina a vedação conforme o projeto do sistema.
Confirme que os materiais em contato — aço inoxidável 1.4305, cerâmica e FKM — são compatíveis com o fluido; consulte o fabricante se houver dúvida química.
Instale o transmissor sem exceder os limites de pressão, temperatura ambiente e temperatura do fluido indicados na ficha.
Conecte o M12 codificação A e confira a pinagem no datasheet do fabricante; não deduza a pinagem apenas pelo tipo de conector.
Alimente entre 9,6 e 32 V DC e valide a entrada de 4 a 20 mA e a carga do circuito segundo as condições especificadas.

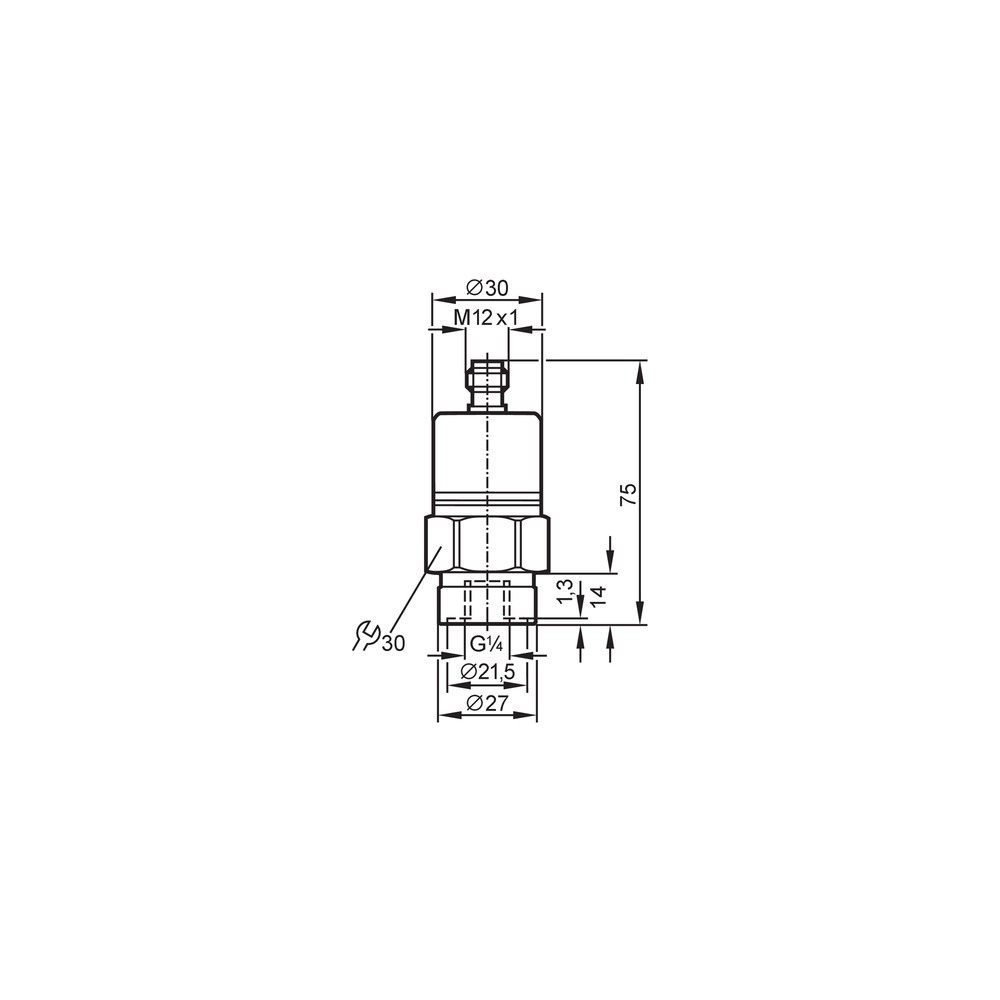

Desenho Dimensional Pinagem

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura do sistema fica fixa ou não acompanha a pressão.	Possível ausência de alimentação, circuito de corrente aberto ou ligação incorreta do conector.	Verifique a alimentação dentro da faixa de 9,6 a 32 V DC, a continuidade do circuito 4 a 20 mA e a pinagem no datasheet.
A leitura de corrente não corresponde à pressão esperada.	Possível incompatibilidade entre a faixa configurada no sistema receptor e a faixa de 0 a 10 bar, ou erro de escala da entrada analógica.	Confirme a configuração da entrada para 4 a 20 mA e valide a escala de engenharia definida no sistema de controle.
O valor medido apresenta instabilidade ou interrupções.	Possível conexão elétrica intermitente ou carga do circuito acima do limite especificado.	Inspecione o acoplamento do conector M12 e calcule a carga total; para Ub = 24 V, a ficha indica carga máxima de 720 Ω.
Há vazamento no ponto de instalação ou a medição não acompanha a pressão do processo.	Possível incompatibilidade da conexão G 1/4, vedação inadequada ou instalação fora das condições de pressão permitidas.	Confirme a rosca do ponto de instalação, a vedação adotada e se a pressão está dentro da faixa de medição e dos limites mecânicos especificados.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica PA3024 em português (Datasheet) Desenho em escala PA3024 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PA3024 e para que tipo de sistema ele serve?

É um transmissor de pressão relativa com saída de corrente 4 a 20 mA. Serve a sistemas industriais e ferroviários que atendam à faixa de medição e às conexões especificadas.

O PA3024 conecta em qualquer entrada analógica?

Não necessariamente: a entrada precisa aceitar sinal de corrente 4 a 20 mA. Verifique também a alimentação e a carga total do circuito conforme o datasheet.

O que acompanha o produto?

A ficha informa uma unidade por embalagem, mas não detalha acessórios ou cabos incluídos. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar este transmissor para medir pressão absoluta?

Não; a ficha especifica o PA3024 para pressão relativa. Para pressão absoluta, selecione um produto cuja documentação declare esse tipo de medição.

Ele mede pressão acima de 10 bar em operação contínua?

A faixa de medição especificada termina em 10 bar. Os valores de resistência à pressão e pressão de ruptura são limites mecânicos e não ampliam essa faixa.

A saída está em 4 mA ou 20 mA, mas o controlador não mostra pressão; o que verifico?

Antes de trocar o transmissor, confira alimentação, continuidade do circuito, ligação do M12 e configuração da entrada para 4 a 20 mA. Verifique também se a escala do controlador corresponde à faixa de 0 a 10 bar.

A leitura oscila; o transmissor pode estar com defeito?

A oscilação também pode resultar de conexão intermitente ou carga elétrica excessiva. Inspecione o conector e compare a carga do circuito com o limite indicado para a tensão utilizada.

Como escolho entre o PA3024 e um transmissor de outra faixa?

Escolha o PA3024 quando a medição for de pressão relativa entre 0 e 10 bar e a interface exigir 4 a 20 mA. Para outra faixa ou pressão absoluta/diferencial, confirme esses requisitos na ficha do modelo alternativo.

Que cuidados devo ter ao instalar a conexão de processo?

Confirme a rosca G 1/4 interna, a vedação necessária e a compatibilidade dos materiais com o fluido. Use o datasheet para consultar a pinagem elétrica antes da ligação.

O PA3024 pode operar em aplicação ferroviária?

A ficha declara aplicação ferroviária conforme DIN EN 50155 / IEC 60571, classes T3, C1 e S1. Confirme que as condições específicas do projeto correspondem aos requisitos aplicáveis.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente; é o tipo de pressão especificado para o PA3024.

Saída 4 a 20 mA

Sinal analógico de corrente usado para transmitir a variável medida ao sistema receptor.

BFSL

Referência de desvio baseada na linha reta de melhor ajuste, conforme a especificação de desvio do fabricante.

IP 65

Grau de proteção do invólucro declarado pelo fabricante; a instalação deve manter as condições de conexão previstas.

MTTF

Tempo médio até falha informado como parâmetro estatístico; não é uma garantia de vida útil individual.
