Transmissor de Pressão IFM PA3023

Pré-visualizar: PA3023 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-25 bar, 4-20 mA, Cerâmica

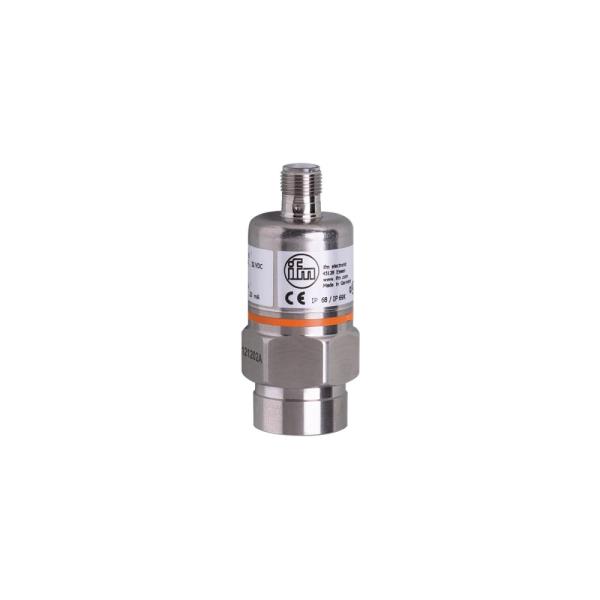

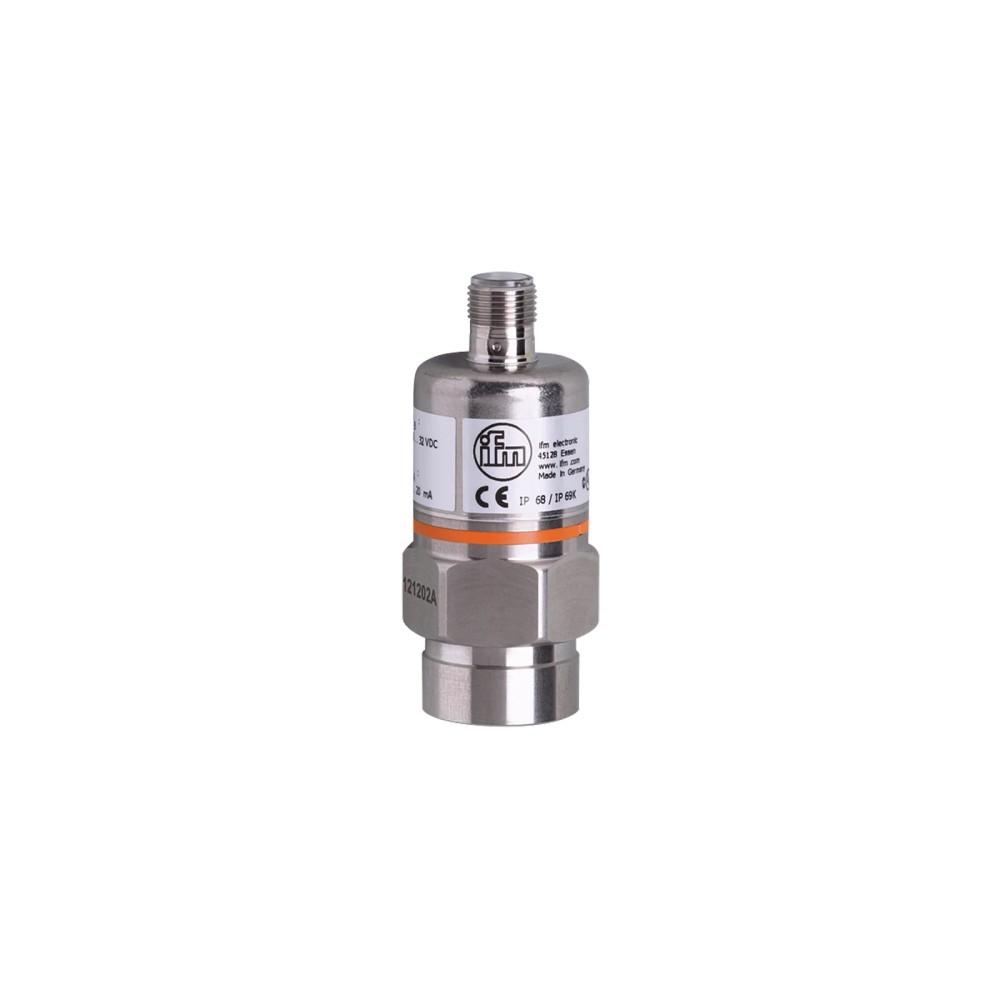

PA3023 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-25 bar, 4-20 mA, Cerâmica

Imagem meramente ilustrativa

R$ 2.981,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3023
EAN: 4021179183543
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0…25...mais

Fechar menu

Saiba mais sobre: "PA3023 IFM - Transmissor de Pressão IFM Industrial e Ferroviário 0-25 bar, 4-20 mA, Cerâmica"

Destaques do Produto

Faixa de pressão

0…25 bar

Tipo de pressão

Relativa

Saída

Analógica, 4…20 mA

Conexão de processo

G 1/4 interna

Alimentação

9,6…32 V DC

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de pressão IFM PA3023, 0–25 bar, saída analógica 4–20 mA, célula de medição cerâmica, conexão de processo G 1/4 interna

O IFM PA3023 é um transmissor de pressão relativa para medir pressão em fluidos líquidos e gasosos e fornecer um sinal analógico de 4–20 mA. Sua faixa nominal é de 0 a 25 bar, com célula de medição de cerâmica e conexão de processo G 1/4 com rosca interna. É indicado pelo fabricante para aplicações industriais e ferroviárias, respeitados os limites de pressão, temperatura e ligação elétrica da ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PA3023
Tipo de pressão	Relativa
Faixa de medição	0…25 bar / 0…363 psi / 0…2,5 MPa
Sinal de saída	Analógico, 4…20 mA
Célula de medição	Cerâmica
Conexão de processo	G 1/4, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Tensão de operação	9,6…32 V DC
Temperatura do fluido	-25…90 °C; sob encomenda: -40…90 °C
Grau de proteção informado no anúncio	IP 68 / IP 69K / IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa de 0…25 bar e das condições de processo especificadas.
Aplicações industriais e ferroviárias; a ficha cita DIN EN 50155 / IEC 60571, classes T3, C1 e S1 para aplicações ferroviárias.
Sistemas que aceitam sinal analógico de corrente 4…20 mA e alimentação de 9,6…32 V DC.

⚠ Considere outro se precisa de:

Aplicações que exijam pressão absoluta, pois este modelo é especificado para pressão relativa.
Medição acima da faixa nominal de 25 bar como faixa de operação; a resistência à pressão e a pressão mínima de ruptura são limites distintos, não faixas de medição.
Instalações cuja conexão de processo não seja compatível com G 1/4 rosca interna, sem adaptador adequado validado para o processo.
Entradas de controle que não aceitem saída de corrente 4…20 mA ou alimentação dentro de 9,6…32 V DC.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de pressão relativa em sistemas industriais com fluidos líquidos ou gasosos, dentro da faixa nominal de 0…25 bar e com saída analógica 4–20 mA.
Aplicação declarada: equipamentos e sistemas ferroviários, com referências DIN EN 50155 / IEC 60571, classes T3, C1 e S1; confirme os requisitos específicos do projeto.
Possibilidade condicionada: integração a uma entrada analógica de corrente, desde que alimentação, carga, conexão M12 e configuração elétrica atendam ao datasheet.
Limitação: a temperatura do fluido é -25…90 °C; a extensão até -40 °C é indicada sob encomenda. A temperatura ambiente informada é -25…80 °C.
Limitação: a faixa nominal de medição é 0…25 bar. Os valores de resistência à pressão e pressão de ruptura não ampliam a faixa de medição.
Verifique a compatibilidade química do fluido com aço inoxidável 1.4305, cerâmica e FKM, além das condições aplicáveis à instalação.

COMO ESCOLHER

Antes de comprar o Transmissor de pressão IFM PA3023, 0–25 bar, saída analógica 4–20 mA, célula de medição cerâmica, conexão de processo G 1/4 interna, verifique estes pontos:

Escolha o PA3023 quando

A pressão a medir for relativa e estiver entre 0 e 25 bar, o processo utilizar fluidos líquidos ou gasosos compatíveis com os materiais em contato, e o sistema aceitar 4–20 mA, 9,6…32 V DC e conexão G 1/4 interna.

Avalie outra faixa ou tipo de pressão quando

A faixa necessária exceder 0…25 bar ou a medição precisar ser absoluta. A ficha deste modelo não especifica essas opções; confirme o modelo alternativo na documentação do fabricante.

Verifique a conexão antes da instalação

Confirme que a porta do processo recebe G 1/4 rosca interna e que o conector elétrico M12 codificação A, com quatro contatos, corresponde ao cabo e à entrada do sistema.

Confirme as condições de serviço

Compare temperatura do fluido, pressão de operação, exposição ambiental e materiais molhados com os limites e dados completos do datasheet. A extensão até -40 °C para o fluido é indicada como disponível sob encomenda.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PA3023	Referência do transmissor.
Fabricante	IFM / ifm electronic	Marca indicada no anúncio e no catálogo.
Tipo de produto	Transmissor de pressão com célula de medição de cerâmica	Descrição do produto.
Aplicação	Aplicações industriais e ferroviárias	Aplicações declaradas na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios indicados na ficha; verificar compatibilidade química e de processo.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Referências ferroviárias citadas para o produto.

Faixa e tipo de medição
Tipo de pressão	Pressão relativa	Referência de medição do transmissor.
Alcance de medição	0…25 bar / 0…363 psi / 0…2,5 MPa	Faixa nominal de medição.
Célula de medição	Cerâmica	Tecnologia do elemento sensor.
Resistência à pressão	150 bar / 2175 psi / 15 MPa	Limite de resistência informado; não representa a faixa normal de medição.
Pressão mínima de ruptura	350 bar / 5075 psi / 35 MPa	Dado de pressão de ruptura; não usar como limite operacional.
Proteção contra sobrecarga	Sim	Recurso declarado; observar os limites de pressão especificados.

Dados elétricos e saída
Tensão de operação	9,6…32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe indicada na ficha.
Corrente da saída analógica	4…20 mA	Sinal analógico de saída.
Quantidade de saídas analógicas	1	Número de saídas informado.
Carga máxima	720 Ω com Ub = 24 V; (Ub - 9,6 V) / 20 mA	Limite de carga indicado para as condições apresentadas na ficha.
Proteção contra inversão de polaridade	Sim	Recurso elétrico declarado.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.
EMC	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 30 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; CISPR 25; ISO 11452-2: HF irradiado 100 V/m; ISO 7637-2: pulso, grau de severidade 4	Normas e níveis de compatibilidade eletromagnética listados na ficha.

Precisão e estabilidade
Desvio de características	< ±0,25 % da amplitude (BFSL) / < ±0,5 % da amplitude (LS)	Desvios informados conforme os métodos de referência indicados.
Repetibilidade	< 0,1 % da amplitude, para variações de temperatura < 10 K	Condição de variação térmica indicada na ficha.
Estabilidade ao longo do tempo	< ±0,05 % da amplitude por 6 meses	Intervalo temporal de referência especificado.
Coeficiente de temperatura da amplitude	0,2 % da amplitude / 10 K, entre 0…80 °C	Variação térmica da amplitude na faixa de referência indicada.
Coeficiente de temperatura do ponto zero	0,1 % da amplitude / 10 K, entre 0…80 °C	Variação térmica do ponto zero na faixa de referência indicada.

Tempos de reação
Tempo de resposta de passo da saída analógica	3 ms	Tempo de resposta especificado para a saída analógica.

Conexões e interface
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Interface elétrica e material dos contatos informados.
Conexão de processo	G 1/4, rosca interna	Interface mecânica de processo.
Elemento de estrangulamento	Não disponível para instalação posterior	A ficha informa que não há elemento de estrangulamento disponível para instalação posterior.

Condições ambientais e proteção
Temperatura ambiente	-25…80 °C	Limites de temperatura ambiente informados.
Temperatura do fluido	-25…90 °C; sob encomenda: -40…90 °C	Limites para o fluido; a extensão a -40 °C é indicada sob encomenda.
Temperatura de armazenamento	-40…100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 68 / IP 69K / IP 65 no anúncio; o catálogo também informa IP 65	Os dados disponíveis divergem quanto à classificação; confirmar a versão e as condições no datasheet.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373, categoria 3	Ensaios e classificações de choque listados.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10…2000 Hz); DIN EN 61373, categoria 2	Ensaios e classificações de vibração listados.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos informada na ficha.

Materiais e dados mecânicos
Material do invólucro	1.4404 (aço inoxidável / 316L); FKM; PA; EPDM/X	Materiais de invólucro listados no catálogo.
Materiais em contato com o fluido	1.4305 (aço inoxidável / 303); cerâmica; FKM	Materiais molhados informados; validar compatibilidade química com o fluido.
Formato do invólucro	Cilíndrico	Geometria indicada no catálogo.
Dimensões	Ø 30 mm; comprimento 75 mm	Dimensões informadas no catálogo.
Peso	223 g	Peso informado no catálogo.
Material	Aço inoxidável	Material geral informado nos dados básicos do anúncio.
Cor	Prateado com detalhe em laranja	Descrição visual do anúncio.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição regulatória indicada na ficha.
MTTF	506 anos	Valor informado no catálogo; não deve ser interpretado como vida útil garantida.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4…20 mA; não é especificado protocolo digital de comunicação.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados; alimentação de 9,6…32 V DC; saída analógica 4…20 mA. A pinagem detalhada deve ser confirmada no datasheet do fabricante antes da ligação.

Processo G 1/4 com rosca interna. A compatibilidade mecânica depende de a conexão correspondente no processo ser adequada a essa rosca e às condições de pressão e fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4–20 mA com alimentação de 9,6…32 V DC	✓	Corresponde ao sinal de saída e à tensão de operação especificados.
Entrada que exige protocolo digital, saída de tensão ou sinal diferente de 4–20 mA	✗	A ficha informa uma saída analógica de corrente 4–20 mA e não informa protocolo digital ou saída de tensão.
Processo com conexão G 1/4 interna correspondente, pressão relativa dentro de 0…25 bar e fluido compatível	✓	Atende ao tipo de pressão, faixa nominal e conexão de processo informados, condicionado à validação dos materiais e demais limites do processo.
Processo que exige pressão absoluta	✗	O PA3023 é especificado para pressão relativa.
Aplicação ferroviária que exige as referências citadas na ficha	✓	A ficha lista DIN EN 50155 / IEC 60571, classes T3, C1 e S1 para aplicações ferroviárias; confirme os requisitos específicos do projeto.
Instalação com conexão de processo diferente de G 1/4 interna, sem adaptação validada	✗	A interface de processo informada é G 1/4 rosca interna; outra conexão não pode ser presumida compatível.

INSTALAÇÃO

Como instalar o Transmissor de pressão IFM PA3023, 0–25 bar, saída analógica 4–20 mA, célula de medição cerâmica, conexão de processo G 1/4 interna

Confirme que o ponto de medição exige pressão relativa dentro da faixa de 0…25 bar e que temperatura e fluido atendem à ficha técnica.
Verifique a compatibilidade da conexão do processo com G 1/4 rosca interna e inspecione as superfícies e roscas antes da montagem.
Instale o transmissor sem exceder os limites de pressão especificados; selecione vedação e método de montagem adequados ao processo conforme as instruções do fabricante.
Confira a alimentação disponível: 9,6…32 V DC, e a compatibilidade da entrada com sinal de corrente 4–20 mA e carga do circuito.
Conecte o conector M12 codificação A, 4 contatos, usando a pinagem oficial do datasheet; não presuma a atribuição dos pinos.
Após a instalação, verifique estanqueidade, alimentação, continuidade do circuito e resposta do sinal em condições controladas antes de colocar o sistema em serviço.

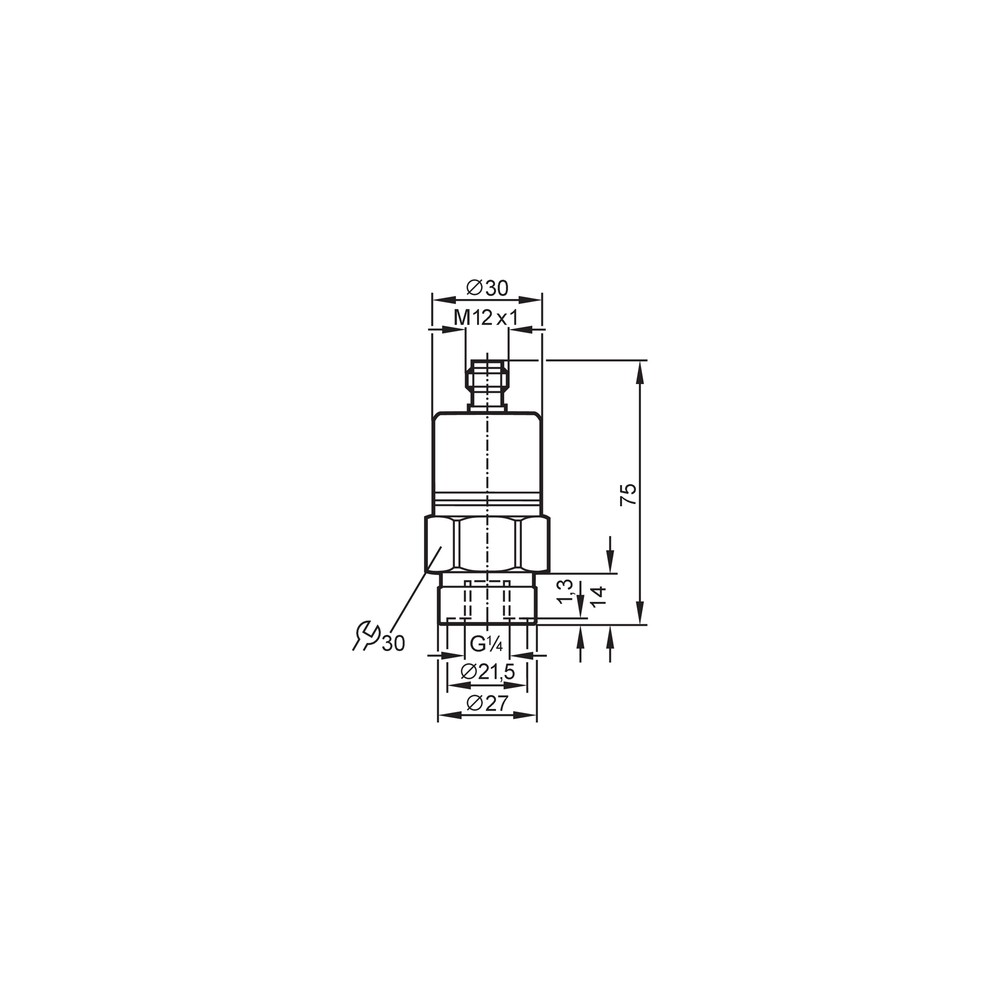

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou não acompanha a pressão.	Alimentação ausente ou fora de 9,6…32 V DC, circuito 4–20 mA aberto ou conexão M12 incorreta.	Meça a alimentação no conector e verifique continuidade e corrente do circuito; confirme a ligação pela pinagem do datasheet.
O valor de pressão indicado apresenta desvio em relação à referência do processo.	Ponto de medição ou tipo de pressão incompatível, erro de escala na entrada, ou operação fora da faixa nominal.	Compare a referência de pressão relativa com a faixa 0…25 bar e confira a escala configurada para o sinal 4–20 mA.
O sinal fica instável ou apresenta variações não esperadas.	Interferência elétrica, ligação inadequada, aterramento ou alimentação instável; a causa precisa ser confirmada no circuito instalado.	Verifique tensão de alimentação, conexões e roteamento elétrico; compare a instalação com as recomendações EMC do datasheet.
Há vazamento ou a pressão não se mantém no ponto de montagem.	Rosca G 1/4 incompatível, vedação inadequada ou montagem incorreta na conexão de processo.	Despressurize o sistema de forma segura e inspecione rosca, assentamento e vedação; confirme que a interface instalada corresponde a G 1/4 interna.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PA3023, português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PA3023 e para que tipo de sistema ele serve?

É um transmissor de pressão relativa com saída analógica 4–20 mA. A ficha o indica para aplicações industriais e ferroviárias com fluidos líquidos ou gasosos, dentro dos limites especificados.

O que acompanha o PA3023?

Os dados fornecidos identificam o transmissor e informam uma unidade por embalagem, mas não especificam acessórios incluídos. Confirme o conteúdo da embalagem com o fornecedor.

Esse transmissor funciona com uma entrada analógica de tensão?

A saída especificada é de corrente, 4–20 mA. Uma entrada que aceite apenas tensão não corresponde diretamente à saída informada.

Posso instalar o PA3023 em uma conexão de processo diferente de G 1/4 interna?

A conexão do produto é G 1/4 com rosca interna. Outra interface exige uma adaptação cuja compatibilidade mecânica e com o processo deve ser validada.

O PA3023 serve para medir pressão absoluta?

Não: a ficha especifica pressão relativa. Para pressão absoluta, selecione um modelo cuja ficha declare esse tipo de medição.

Posso usar este modelo acima de 25 bar porque a ficha informa resistência à pressão de 150 bar?

Não como faixa normal de medição: o alcance especificado é 0…25 bar. A resistência à pressão é um dado distinto e não deve ser usada para ampliar a faixa de operação.

O sinal fica parado ou não muda quando a pressão varia; o que verifico antes de trocar o transmissor?

Confira primeiro a alimentação de 9,6…32 V DC, a continuidade do circuito 4–20 mA e a conexão M12. Depois verifique se a entrada está configurada para corrente e se a pressão aplicada está dentro da faixa nominal.

A leitura oscila no sistema; qual diagnóstico inicial devo fazer?

Verifique estabilidade da alimentação, conexões elétricas e possíveis interferências na instalação. Compare a montagem e as condições EMC com as orientações do datasheet antes de substituir o sensor.

Quando escolher o PA3023 em vez de outro transmissor de pressão?

Escolha-o quando a medição for relativa, a faixa necessária for 0…25 bar e o sistema aceitar 4–20 mA, alimentação de 9,6…32 V DC e conexão G 1/4 interna. Se precisar de pressão absoluta, outra faixa ou outro sinal, compare com a ficha do modelo alternativo.

O que devo conferir durante a instalação elétrica?

Confirme a alimentação, a entrada de corrente 4–20 mA e o conector M12 codificação A com quatro contatos. Use a pinagem do datasheet do fabricante, pois a atribuição dos pinos não está reproduzida nos dados disponíveis.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente de referência. (Ref.: Tipo de pressão — pressão relativa)

Sinal 4–20 mA

Saída analógica de corrente especificada para transmitir o valor medido ao sistema de controle. (Ref.: Corrente da saída analógica — 4…20 mA)

Célula de medição cerâmica

Elemento sensor de cerâmica utilizado na medição de pressão. (Ref.: Tipo de produto — célula de medição de cerâmica)

G 1/4 rosca interna

Interface mecânica de processo com rosca interna, que deve corresponder à conexão da instalação. (Ref.: Conexão de processo — G 1/4 rosca interna)

M12 codificação A

Tipo e codificação do conector elétrico; a ficha especifica quatro contatos dourados. (Ref.: Conexão elétrica — 1 x M12, codificação A, 4 contatos)
