PA3022 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-100 bar, 4-20 mA, G 1/4
IFM
PA3022

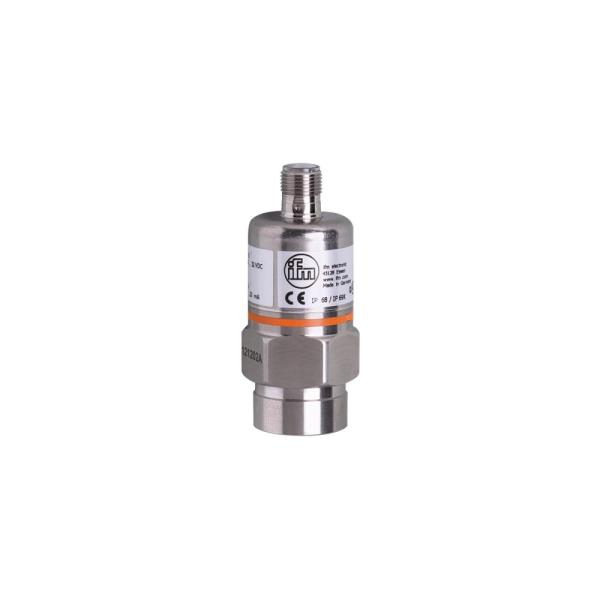

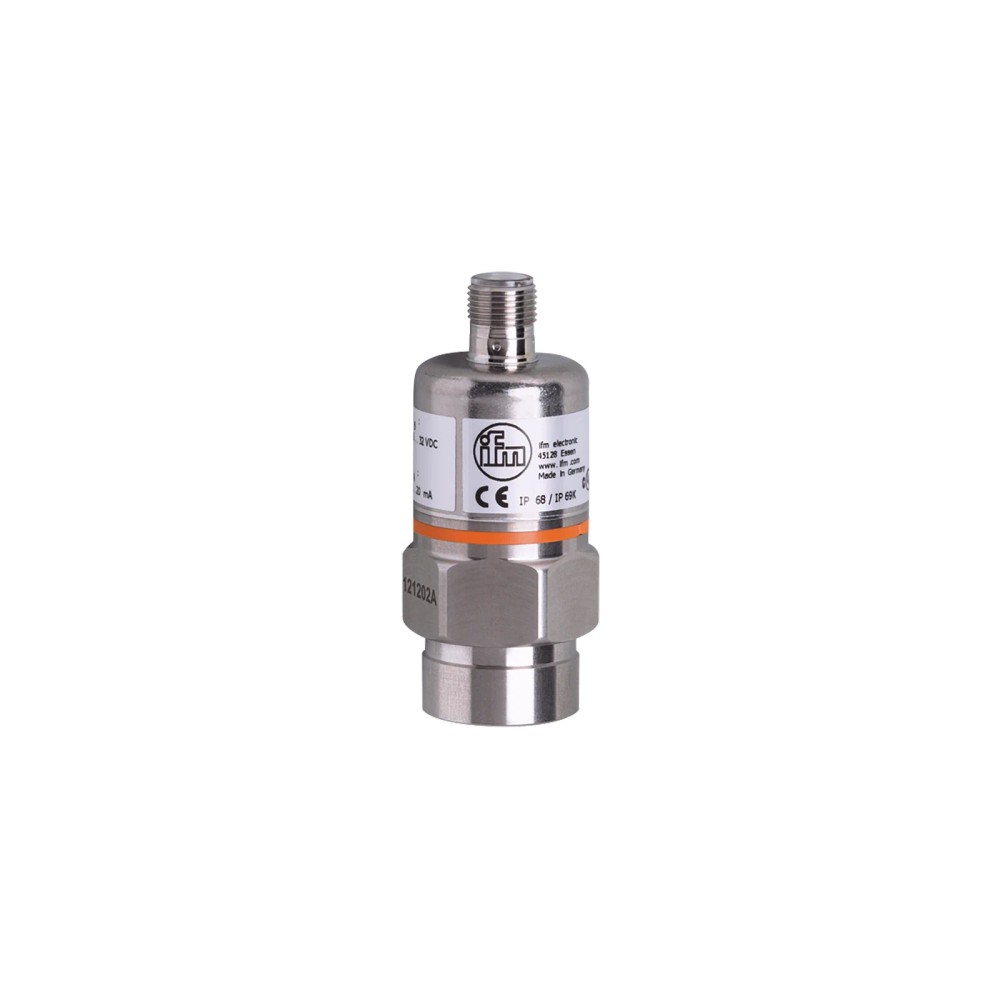

Transmissor de pressão IFM PA3022 com célula de medição de cerâmica. Alta precisão para aplicações industriais e ferroviárias. Conexão G 1/4 e sinal 4-20 mA.
PA3022 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-100 bar, 4-20 mA, G 1/4
Imagem meramente ilustrativa
PA3022 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-100 bar, 4-20 mA, G 1/4
Imagem meramente ilustrativa

R$ 2.981,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • PA3022
  • 4021179183536
  • 90262090
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de pressão...mais
Saiba mais sobre: "PA3022 IFM - Transmissor de Pressão IFM Indústria e Ferroviário 0-100 bar, 4-20 mA, G 1/4"

Destaques do Produto

Faixa de pressão
0…100 bar
Tipo de medição
Pressão relativa
Sinal de saída
4…20 mA analógico
Conexão de processo
G 1/4 rosca interna
Conexão elétrica
M12, 4 pinos
Alimentação
9,6…32 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de Pressão IFM PA3022, 0–100 bar, 4–20 mA, G 1/4 rosca interna

O IFM PA3022 é um transmissor eletrônico de pressão relativa para medir pressão em aplicações industriais e ferroviárias. Possui faixa de 0 a 100 bar, célula de medição de cerâmica e saída analógica de 4–20 mA. A conexão de processo é G 1/4 com rosca interna, e a conexão elétrica é M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição 0…100 bar; 0…1450 psi; 0…10 MPa
Tipo de pressão Relativa
Elemento de medição Célula de medição de cerâmica
Saída Analógica, 4…20 mA
Conexão de processo G 1/4, rosca interna
Conexão elétrica M12, 4 pinos, contatos dourados
Alimentação 9,6…32 V DC
Temperatura do fluido −25…90 °C; sob encomenda: −40…90 °C
Proteção do invólucro IP 68 e IP 69K
Dimensões e peso Ø 30 mm × 75 mm; 215,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Aplicações industriais e ferroviárias que exijam medição de pressão relativa dentro da faixa nominal de 0…100 bar.
  • Instalações com entrada analógica compatível com sinal de 4…20 mA e alimentação entre 9,6 e 32 V DC.
  • Sistemas com conexão de processo G 1/4 rosca interna e conexão elétrica M12 de 4 pinos.
  • Aplicações com fluidos líquidos ou gasosos compatíveis com os materiais em contato: aço inoxidável 1.4305, cerâmica e FKM, respeitando os limites especificados.

⚠ Considere outro se precisa de:

  • Não selecionar para medir pressão absoluta ou diferencial: o tipo indicado na ficha é pressão relativa.
  • Não usar em pressões de processo acima da faixa nominal de 100 bar como faixa de medição.
  • Para fluidos gasosos em pressões acima de 25 bar, a ficha indica uso apenas sob encomenda.
  • Não presumir operação entre −40 e −25 °C sem a versão sob encomenda indicada pelo fabricante.

APLICAÇÕES E USO

  • Aplicação industrial para monitoramento de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa de 0…100 bar e respeitando os materiais em contato com o fluido.
  • Aplicação ferroviária nas condições e referências indicadas pelo fabricante: DIN EN 50155 / IEC 60571, classes T3, C1 e S1.
  • Uso com fluidos entre −25 e 90 °C; a faixa de −40 a 90 °C depende de versão sob encomenda.
  • Para fluidos gasosos acima de 25 bar, a ficha informa que o produto é utilizável apenas sob encomenda.
  • A compatibilidade química com fluidos específicos não pode ser concluída apenas pela lista de materiais; validar aço inoxidável 1.4305, cerâmica e FKM para o processo.

COMO ESCOLHER

Antes de comprar o Transmissor de Pressão IFM PA3022, 0–100 bar, 4–20 mA, G 1/4 rosca interna, verifique estes pontos:

Escolha o PA3022 quando
A aplicação exigir medição de pressão relativa de 0…100 bar, sinal analógico 4…20 mA, alimentação de 9,6…32 V DC e conexão de processo G 1/4 rosca interna.
Verifique outra configuração quando
O sistema exigir pressão absoluta ou diferencial, faixa de medição diferente, outro sinal ou conexão incompatível. A ficha deste modelo especifica pressão relativa, 0…100 bar e saída 4…20 mA; confirme a configuração alternativa no catálogo ou datasheet IFM.
Confirme as condições do fluido
A temperatura do fluido especificada é −25…90 °C, com −40…90 °C sob encomenda. Para gases acima de 25 bar, a ficha condiciona o uso a fornecimento sob encomenda.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo PA3022 Código do produto IFM.
Função Transmissor de pressão Mede pressão e fornece sinal analógico.
Tipo de produto Transmissor de pressão com célula de medição de cerâmica Tecnologia de medição indicada pelo fabricante.
Aplicações indicadas Aplicações industriais e ferroviárias Aplicações informadas na ficha do produto.
Normas ferroviárias DIN EN 50155 / IEC 60571, classes T3, C1, S1 Referências indicadas para aplicações ferroviárias.
Substâncias Fluidos líquidos e gasosos Uso condicionado pelos materiais e limites de processo; gases acima de 25 bar apenas sob encomenda.
Diretiva de equipamentos sob pressão Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda Condição de uso indicada pelo fabricante.
Faixa e tipo de pressão
Alcance de medição 0…100 bar / 0…1450 psi / 0…10 MPa Faixa nominal de medição.
Tipo de pressão Pressão relativa Não corresponde a medição absoluta ou diferencial.
Resistência à pressão 300 bar / 4350 psi / 30 MPa Valor de resistência à pressão informado na ficha; não é a faixa nominal de medição.
Pressão mínima de ruptura 650 bar / 9425 psi / 65 MPa Limite de ruptura informado pelo fabricante; não usar como faixa operacional.
Proteção contra sobrecarga Sim Recurso indicado na ficha; respeitar os limites de pressão especificados.
Dados elétricos e alimentação
Tensão de operação 9,6…32 V DC Faixa de alimentação especificada.
Classe de proteção elétrica III Classificação indicada pelo fabricante.
Proteção contra inversão de polaridade Sim Proteção elétrica especificada.
Resistência de isolamento mínima 100 MΩ a 500 V DC Condição de ensaio indicada na ficha.
Carga máxima 720 Ω; Ub = 24 V; (Ub − 9,6 V) / 20 mA Limite informado para a carga da saída nas condições especificadas.
Saídas analógicas
Quantidade de saídas analógicas 1 Número de saídas informado.
Tipo de sinal Sinal analógico Interface de saída especificada.
Corrente da saída analógica 4…20 mA Faixa do sinal de saída.
Tempo de resposta de passo da saída analógica 3 ms Resposta indicada para a saída analógica.
Precisão e estabilidade
Desvio de características < ±0,25% BFSL / < ±0,5% LS Valores de desvio informados nos critérios BFSL e LS.
Repetibilidade < 0,1% de duração, nas variações de temperatura < 10 K Condição de repetibilidade indicada na ficha.
Estabilidade ao longo do tempo < ±0,05% de duração por 6 meses Período de referência informado.
Coeficiente de temperatura da amplitude 0,2% de duração / 10 K (0…80 °C) Aplicável à amplitude na faixa de temperatura indicada.
Coeficiente de temperatura do ponto zero 0,1% de duração / 10 K (0…80 °C) Aplicável ao ponto zero na faixa de temperatura indicada.
Conexões e interfaces
Conexão elétrica 1 × M12, codificação A, 4 contatos dourados Conector elétrico especificado; pinout deve ser consultado no datasheet.
Conexão de processo G 1/4, rosca interna Interface mecânica com o processo.
Protocolos digitais Não especificados A saída informada é analógica 4…20 mA.
Condições ambientais e proteção
Temperatura do fluido −25…90 °C; sob encomenda: −40…90 °C A faixa estendida depende de fornecimento sob encomenda.
Temperatura ambiente −25…80 °C Limite ambiente informado.
Temperatura de armazenamento −40…100 °C Faixa de armazenamento informada.
Grau de proteção IP 68 e IP 69K Graus de proteção do produto conforme ficha; observar condições de instalação e conexão.
Resistência a choques DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373, categoria 3 Ensaios e referências indicados.
Resistência a vibrações DIN EN 60068-2-6: 20 g (10…2000 Hz); DIN EN 61373, categoria 2 Ensaios e faixa de frequência indicados.
EMC EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 30 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; ISO 11452-2: HF irradiado 100 V/m; ISO 7637-2: pulso, grau de severidade 4 Níveis e normas de compatibilidade eletromagnética informados.
Materiais e dados mecânicos
Elemento sensor Cerâmica Material da célula de medição.
Materiais em contato com o fluido Aço inoxidável 1.4305 (303), cerâmica e FKM Compatibilidade química deve ser validada para o fluido específico.
Materiais do corpo Aço inoxidável 1.4404 (316L), FKM, PA e EPDM/X Materiais indicados na ficha.
Formato do invólucro Cilíndrico Construção mecânica informada.

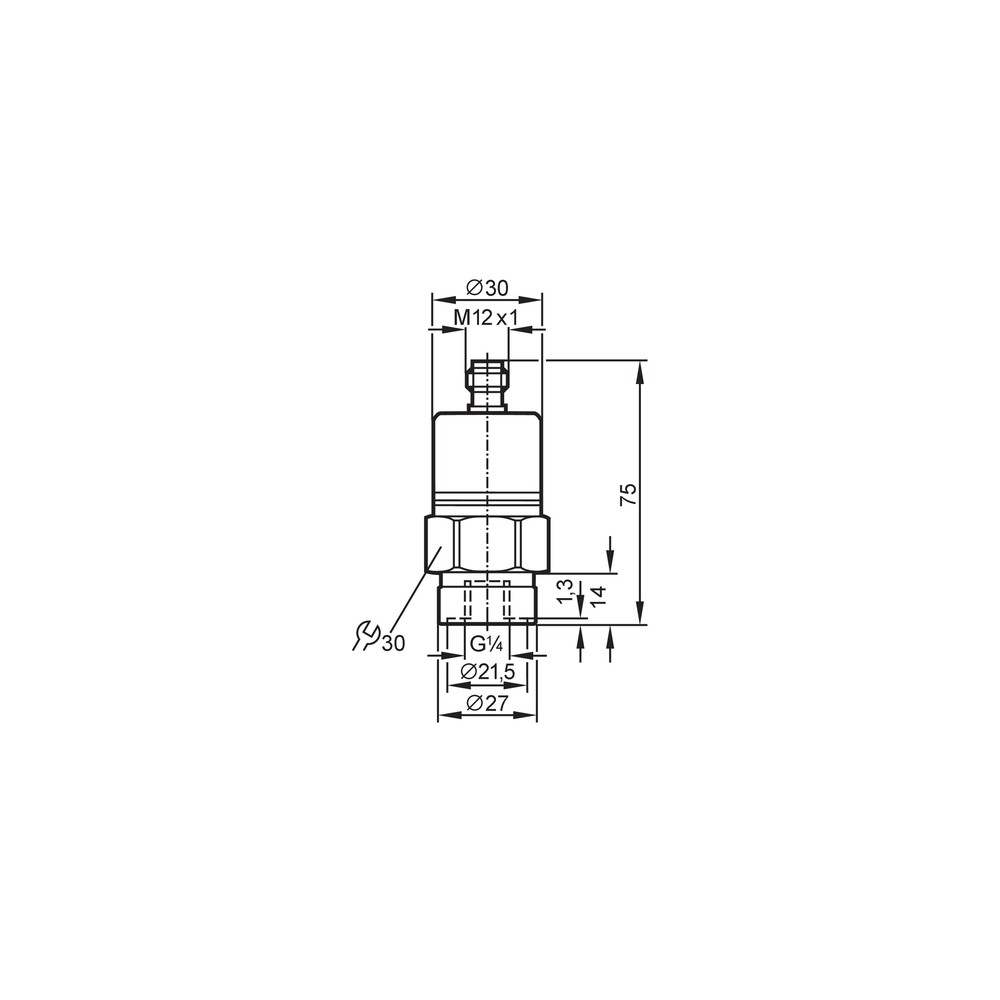

Dimensões Ø 30 mm; comprimento 75 mm Dimensões informadas para verificação de espaço e montagem.
Peso 215,5 g Massa informada no dataset do produto.
Contatos Banhados a ouro Característica indicada para os contatos do conector.
Durabilidade e outros dados
Ciclos de pressão mínimos 100 milhões Valor mínimo informado na ficha.
MTTF 507 anos Valor de MTTF informado no dataset; não representa garantia de vida útil individual.
Elemento de estrangulamento Não disponível para instalação posterior Informação de configuração indicada.

COMPATIBILIDADE

Comunicação

• Saída analógica de corrente 4…20 mA; não há protocolo digital especificado na ficha.
• Aplicações ferroviárias indicadas conforme DIN EN 50155 / IEC 60571, classes T3, C1 e S1.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação de 9,6…32 V DC. A ficha não informa o pinout; consultar o datasheet antes da ligação. Carga máxima informada: 720 Ω nas condições Ub = 24 V e (Ub − 9,6 V) / 20 mA.
Processo Conexão de processo G 1/4, rosca interna. Confirmar correspondência mecânica com a porta do sistema; a conexão de processo não define a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Entrada de controlador ou instrumento com entrada analógica 4…20 mA, alimentação dentro de 9,6…32 V DC e carga dentro do limite informado ✓ A saída e a faixa de alimentação correspondem aos dados especificados; verificar também a carga do circuito.
Porta de processo G 1/4 compatível com rosca interna do transmissor ✓ A conexão de processo especificada é G 1/4, rosca interna; verificar a correspondência mecânica da instalação.
Medição de pressão relativa até 100 bar em aplicação industrial ou ferroviária ✓ A ficha define pressão relativa, faixa de 0…100 bar e aplicações industriais e ferroviárias.
Medição de pressão absoluta ou diferencial ✗ O tipo de pressão informado para o PA3022 é pressão relativa.
Medição de fluidos gasosos acima de 25 bar sem fornecimento sob encomenda ✗ A ficha condiciona a utilização com fluidos gasosos acima de 25 bar a fornecimento sob encomenda.
Sistema que exija protocolo de comunicação digital ✗ A ficha informa saída analógica 4…20 mA e não especifica protocolo digital.

INSTALAÇÃO

Como instalar o Transmissor de Pressão IFM PA3022, 0–100 bar, 4–20 mA, G 1/4 rosca interna

  1. Confirme que a aplicação requer pressão relativa e que a faixa necessária está dentro de 0…100 bar.
  2. Verifique se a conexão da instalação aceita G 1/4 rosca interna e confirme a vedação apropriada para o processo.
  3. Confira a compatibilidade do fluido com aço inoxidável 1.4305, cerâmica e FKM, além dos limites de temperatura especificados.
  4. Instale mecanicamente o transmissor sem exceder os limites de pressão informados; use o desenho dimensional para verificar espaço e montagem.
  5. Conecte o M12 de 4 pinos à alimentação de 9,6…32 V DC e à entrada analógica 4…20 mA; consulte o datasheet para o pinout.
  6. Após a instalação, verifique alimentação, polaridade, carga do circuito e leitura do sinal antes de colocar o sistema em operação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
A entrada do controlador não apresenta corrente ou indica valor abaixo do esperado. Alimentação ausente ou fora da faixa, circuito aberto, polaridade incorreta ou carga superior ao limite aplicável. Meça a alimentação no conector, confira a continuidade do circuito e verifique a carga total conforme a fórmula e as condições informadas na ficha.
A leitura de pressão não corresponde à referência do processo. A instalação pode estar comparando pressão relativa com uma referência de pressão diferente, ou o ponto de medição pode estar fora da faixa nominal. Confirme o tipo de pressão requerido, compare com um instrumento de referência adequado e verifique se a pressão está dentro de 0…100 bar.
O sinal apresenta instabilidade ou desvios após a montagem. Possível interferência na instalação elétrica, conexão M12 incorreta ou condições ambientais fora dos limites especificados. Inspecione o conector e a fiação, verifique a alimentação e compare temperatura e condições EMC com os limites listados no datasheet.
Há vazamento na conexão de processo. Incompatibilidade mecânica ou vedação inadequada na interface G 1/4 rosca interna. Despressurize o sistema e confira a correspondência da rosca, o estado da vedação e a montagem conforme o procedimento da instalação.

PERGUNTAS FREQUENTES

O que o IFM PA3022 mede e para quem ele é indicado?
É um transmissor eletrônico de pressão relativa com saída analógica 4…20 mA. A ficha o indica para aplicações industriais e ferroviárias.
O PA3022 funciona com qualquer entrada analógica de 4–20 mA?
É compatível com uma entrada que aceite sinal de corrente 4…20 mA, desde que a alimentação esteja entre 9,6 e 32 V DC e a carga respeite o limite especificado. Verifique também a ligação M12 de 4 pinos no datasheet.
O que acompanha o produto: cabo, conector ou acessórios?
A ficha informa uma peça por embalagem, mas não lista cabos, conectores adicionais ou outros acessórios inclusos. Confirme o conteúdo de fornecimento com o fornecedor.
Este modelo serve para medir pressão absoluta?
Não; a ficha especifica pressão relativa. Para medição absoluta, selecione um transmissor cuja ficha informe esse tipo de pressão.
Posso usar o PA3022 com gases acima de 25 bar?
A ficha condiciona o uso com fluidos gasosos acima de 25 bar a fornecimento sob encomenda. Confirme essa condição antes de selecionar o produto.
O sinal está zerado ou não aparece no controlador: o que verifico antes de trocar o transmissor?
Verifique primeiro a alimentação de 9,6…32 V DC, a continuidade do circuito, a polaridade e a conexão M12. Confira também se a entrada está configurada para corrente 4…20 mA.
A leitura oscila; isso significa que o transmissor está defeituoso?
Não necessariamente; oscilações também podem estar relacionadas à fiação, alimentação, carga do circuito ou condições ambientais. Verifique esses itens e compare a instalação com os dados EMC e operacionais do datasheet antes de substituir o produto.
Quando devo escolher este modelo em vez de outro transmissor?
Escolha o PA3022 quando precisar de pressão relativa até 100 bar, saída 4…20 mA e conexão de processo G 1/4 rosca interna. Se o sistema exigir outra faixa, pressão absoluta ou diferencial, sinal ou conexão, procure uma versão cujas especificações correspondam a esses requisitos.
Que cuidados devo tomar na instalação do PA3022?
Confirme a conexão G 1/4, a compatibilidade do fluido com os materiais em contato e os limites de pressão e temperatura. Consulte o datasheet para o pinout M12 antes de energizar.
O PA3022 vem com cabo de ligação?
A ficha não informa a inclusão de cabo; ela especifica apenas a conexão elétrica M12 de 4 pinos. Confirme o conteúdo fornecido separadamente.

GLOSSÁRIO TÉCNICO

Pressão relativa
Pressão medida em relação à pressão ambiente; é o tipo de pressão indicado para o PA3022.
Saída 4–20 mA
Sinal analógico de corrente usado para transmitir a medição ao sistema de controle.
G 1/4 rosca interna
Tipo e dimensão nominal da conexão mecânica de processo especificada para a instalação.
IP 68 e IP 69K
Graus de proteção do invólucro indicados na ficha; a instalação deve seguir as condições definidas pelo fabricante.
BFSL e LS
Critérios usados para expressar o desvio de características conforme os valores informados pelo fabricante.
