Transmissor de Pressão IFM PA3020 0-400bar

Pré-visualizar: PA3020 IFM - Transmissor Pressão ifm Ind/Ferroviário 0-400bar Cerâmico 4-20mA

PA3020 IFM - Transmissor Pressão ifm Ind/Ferroviário 0-400bar Cerâmico 4-20mA

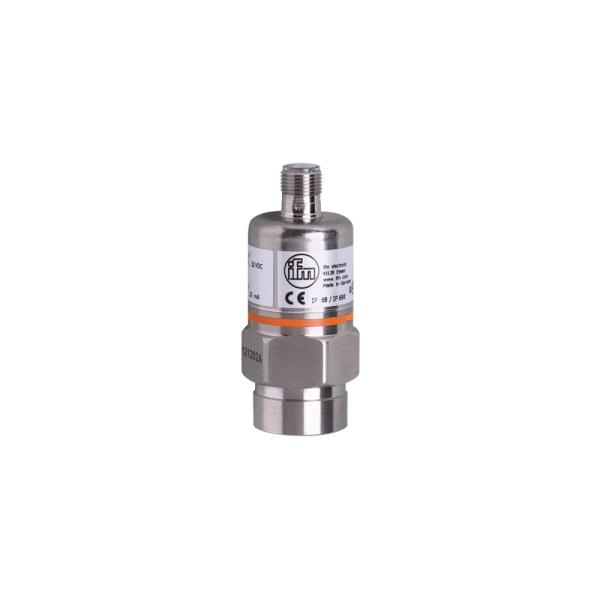

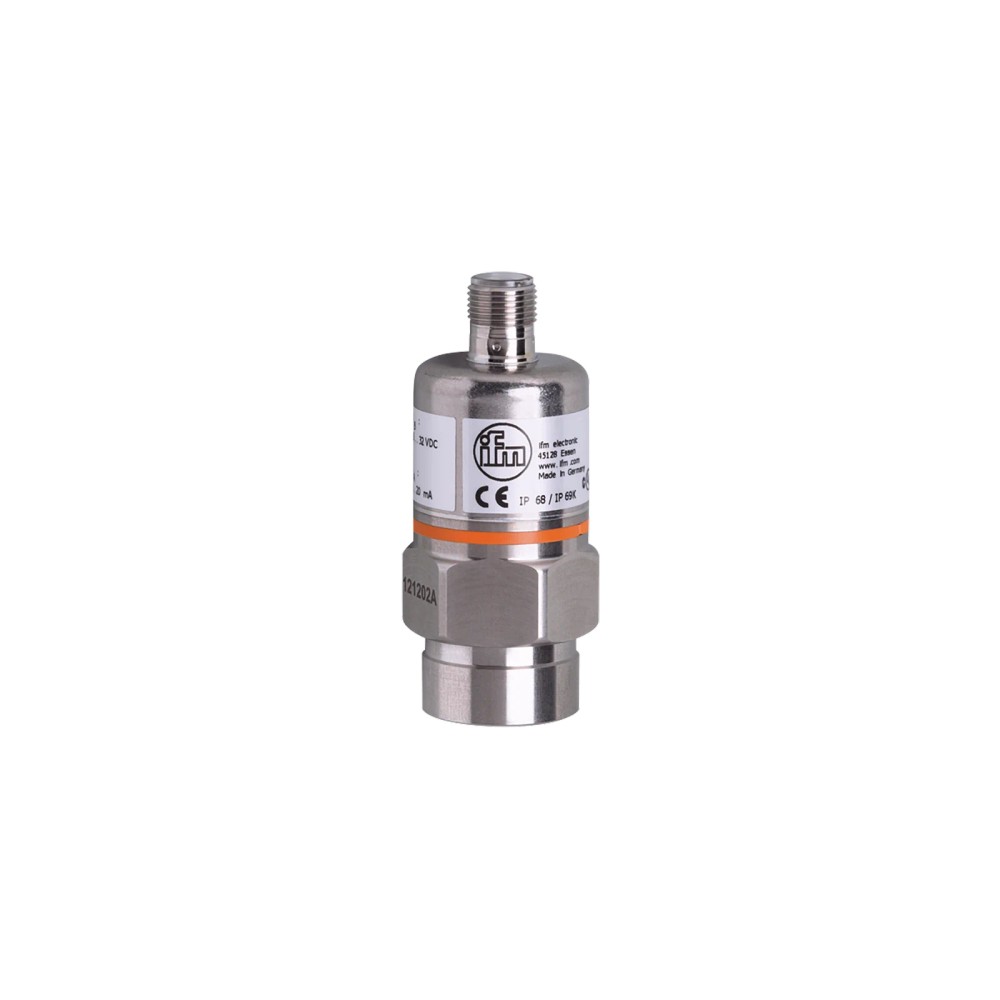

Imagem meramente ilustrativa

R$ 3.066,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PA3020
EAN: 4021179183512
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PA3020 IFM - Transmissor Pressão ifm Ind/Ferroviário 0-400bar Cerâmico 4-20mA"

Destaques do Produto

Faixa de pressão

0–400 bar; pressão relativa

Saída

Analógica, 4–20 mA

Conexão de processo

G 1/4, rosca interna

Conexão elétrica

M12, A-coded, 4 contatos

Tensão de operação

9,6–32 V DC

Temperatura do fluido

−25 a 90 °C; opção sob encomenda até −40 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor de pressão ifm PA3020, 0–400 bar, célula de medição cerâmica, saída 4–20 mA, conexão de processo G 1/4 interna

O ifm PA3020 é um transmissor eletrônico de pressão relativa para aplicações industriais e ferroviárias. Mede pressões de 0 a 400 bar por meio de uma célula cerâmica e fornece sinal analógico de 4–20 mA. Possui conexão de processo G 1/4 interna, conexão elétrica M12 de 4 contatos e grau de proteção IP 68/IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0–400 bar
Tipo de pressão	Relativa
Elemento de medição	Célula de cerâmica
Sinal de saída	Analógico, 4–20 mA
Conexão de processo	G 1/4, rosca interna
Conexão elétrica	M12, A-coded, 4 contatos
Alimentação	9,6–32 V DC
Grau de proteção	IP 68; IP 69K
Temperatura do fluido	−25 a 90 °C; sob encomenda: −40 a 90 °C
Material em contato com o fluido	Aço inoxidável 1.4305 (303), cerâmica e FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos dentro da faixa nominal de 0–400 bar, respeitando os limites de temperatura e pressão do datasheet.
Aplicações industriais ou ferroviárias que utilizem entrada analógica de 4–20 mA, alimentação compatível e conexão de processo G 1/4 interna.
Aplicações ferroviárias que requeiram avaliação conforme DIN EN 50155 / IEC 60571, classes T3, C1 e S1, conforme especificação do produto.

⚠ Considere outro se precisa de:

Aplicações que exijam pressão absoluta ou diferencial: o produto é especificado para pressão relativa.
Sistemas cujo sinal de entrada não aceite 4–20 mA ou cuja alimentação esteja fora de 9,6–32 V DC.
Fluidos gasosos acima de 25 bar sem confirmar a disponibilidade da versão sob encomenda; a ficha limita essa condição a fornecimento sob encomenda.
Temperatura do fluido abaixo de −25 °C sem solicitar a versão sob encomenda, ou acima de 90 °C.

APLICAÇÕES E USO

Aplicação industrial com medição de pressão relativa em fluido líquido, dentro da faixa de 0–400 bar e dos limites de temperatura especificados; aplicação industrial indicada na ficha do produto.
Aplicação ferroviária, considerando as referências DIN EN 50155 / IEC 60571, classes T3, C1 e S1 listadas para o PA3020; a adequação final depende dos requisitos completos do sistema.
Medição em fluido gasoso: a ficha lista gases como fluido possível, mas indica que pressões acima de 25 bar requerem fornecimento sob encomenda. Abaixo desse limite, confirme a adequação às condições específicas do processo.
Integração a sistema de controle ou aquisição com entrada de corrente 4–20 mA, alimentação compatível de 9,6–32 V DC e carga dentro do limite especificado; esta aplicação é inferida das características elétricas listadas.

COMO ESCOLHER

Antes de comprar o Transmissor de pressão ifm PA3020, 0–400 bar, célula de medição cerâmica, saída 4–20 mA, conexão de processo G 1/4 interna, verifique estes pontos:

Escolha o PA3020 quando

A aplicação exigir medição de pressão relativa até 400 bar, saída analógica 4–20 mA, alimentação de 9,6–32 V DC e conexão de processo G 1/4 interna. Confirme também que a temperatura do fluido está entre −25 e 90 °C, salvo a versão sob encomenda para operação até −40 °C.

Busque outra configuração quando

O sistema exigir pressão absoluta ou diferencial, uma saída diferente de 4–20 mA, conexão de processo diferente de G 1/4 interna ou temperatura fora dos limites especificados. Para fluido gasoso acima de 25 bar, confirme a condição de fornecimento sob encomenda com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Transmissor de pressão com célula de medição de cerâmica ifm PA3020	Identificação do modelo.
SKU / Part number	PA3020	Código de identificação do produto.
GTIN	4021179183512	Código global do item.
Marca	ifm	Fabricante indicado na ficha.
Aplicação	Aplicações industriais e ferroviárias	Aplicações declaradas na ficha do produto.
Aplicações ferroviárias	DIN EN 50155 / IEC 60571, classes T3, C1, S1	Referências ferroviárias listadas para o produto.
Fluidos	Fluidos líquidos e gasosos	Uso em gases acima de 25 bar apenas sob encomenda.

Faixa e tipo de medição
Alcance de medição	0...400 bar / 0...5800 psi / 0...40 MPa	Faixa nominal de medição.
Tipo de pressão	Pressão relativa	Referência de medição indicada pelo fabricante.
Tecnologia de medição	Célula de cerâmica	Elemento de medição especificado.
Resistência à pressão	600 bar / 8700 psi / 60 MPa	Valor de resistência à pressão informado na ficha.
Pressão mínima de ruptura	1000 bar / 14500 psi / 100 MPa	Valor mínimo de pressão de ruptura informado na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado; observar os limites de pressão especificados.

Dados elétricos e alimentação
Tensão de operação	9,6...32 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação elétrica indicada pelo fabricante.
Resistência de isolamento mínima	100 MΩ; teste a 500 V DC	Condição de ensaio informada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada para a conexão elétrica.
Carga máxima	720 Ω; (Ub = 24 V; (Ub − 9,6 V) / 20 mA)	Limite informado para a carga do circuito de saída nas condições indicadas.

Saída analógica
Quantidade de saídas analógicas	1	Número de saídas informado.
Tipo de sinal	Sinal analógico de corrente	Tipo de saída especificado.
Corrente da saída analógica	4...20 mA	Faixa do sinal de saída.
Contatos	4, banhados a ouro	Característica dos contatos do conector elétrico.

Precisão e estabilidade
Desvio de características	< ±0,25 % (BFSL) / < ±0,5 % (LS)	Valores informados para os métodos de referência indicados.
Repetibilidade	< 0,1 %	Informada para variações de temperatura inferiores a 10 K.
Estabilidade ao longo do tempo	< ±0,05 % por 6 meses	Período de referência indicado na ficha.
Coeficiente de temperatura da amplitude	0,2 % / 10 K (0...80 °C)	Condição de temperatura especificada.
Coeficiente de temperatura do ponto zero	0,1 % / 10 K (0...80 °C)	Condição de temperatura especificada.

Tempos de reação
Tempo de resposta da saída analógica	3 ms	Tempo de resposta de passo informado para a saída analógica.

Condições ambientais
Temperatura ambiente	−25...80 °C	Faixa ambiente especificada.
Temperatura do fluido	−25...90 °C; sob encomenda: −40...90 °C	Limites para o fluido; o limite inferior estendido depende de versão sob encomenda.
Temperatura de armazenamento	−40...100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP 68; IP 69K	Graus de proteção declarados pelo fabricante; observar condições de instalação e uso do datasheet.
Resistência a choques	DIN EN 60068-2-27: 50 g (11 ms); DIN EN 61373: categoria 3	Normas e condições de choque indicadas na ficha.
Resistência a vibrações	DIN EN 60068-2-6: 20 g (10...2000 Hz); DIN EN 61373: categoria 2	Normas, faixa de frequência e categorias indicadas.

Dados mecânicos e materiais
Conexão de processo	G 1/4, rosca interna	Interface mecânica para o processo.
Conexão elétrica	1 × M12, codificação A, 4 contatos dourados	Interface elétrica especificada.
Materiais em contato com o fluido	Aço inoxidável 1.4305 (303), cerâmica e FKM	Materiais molhados informados para avaliação de compatibilidade com o fluido.
Materiais de construção	Aço inoxidável 1.4404 (316L), FKM, PA e EPDM/X	Materiais de construção listados na ficha.
Formato do invólucro	Cilíndrico	Formato indicado para o invólucro.
Dimensões	Ø 30 mm; comprimento 75 mm	Dimensões indicadas na ficha.
Peso	222,5 g	Peso informado no dataset do produto.
Elemento de estrangulamento disponível	Sim	Disponibilidade indicada na ficha; consultar o fabricante para configuração.

Ciclos e características adicionais
Ciclos de pressão mínimos	100 milhões	Valor mínimo indicado na ficha.
MTTF	555 anos	Valor informado no dataset; interpretar conforme as condições e metodologia do fabricante.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4–20 mA; não há protocolo digital informado na ficha.

• Compatível eletricamente com entradas analógicas que aceitem sinal de 4–20 mA e respeitem a carga máxima especificada: 720 Ω nas condições indicadas (Ub = 24 V; (Ub − 9,6 V) / 20 mA).

• A ficha não informa compatibilidade com IO-Link, IODD ou protocolos de comunicação digitais.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 9,6–32 V DC; saída analógica de corrente 4–20 mA. Verifique a pinagem no datasheet antes da ligação; não presumir atribuição de pinos.

Processo Rosca interna G 1/4. A compatibilidade mecânica depende da contraparte com rosca correspondente e da adequação da vedação à instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle ou aquisição com entrada analógica 4–20 mA e alimentação de 9,6–32 V DC.	✓	Corresponde ao sinal de saída e à faixa de alimentação especificados; a carga deve respeitar o limite informado.
Porta de processo com conexão correspondente à rosca interna G 1/4.	✓	A conexão de processo do transmissor é G 1/4 interna; verificar a contraparte e o método de vedação do conjunto.
Aplicação que requer medição de pressão absoluta ou diferencial.	✗	O PA3020 está especificado para pressão relativa.
Aplicação com fluido gasoso a pressão superior a 25 bar sem consulta sobre fornecimento sob encomenda.	✗	A ficha informa que o uso em fluidos gasosos acima de 25 bar é possível apenas sob encomenda.
Instalação com temperatura do fluido entre −25 e 90 °C.	✓	Está dentro da faixa indicada para a configuração padrão; a extensão até −40 °C é sob encomenda.

INSTALAÇÃO

Como instalar o Transmissor de pressão ifm PA3020, 0–400 bar, célula de medição cerâmica, saída 4–20 mA, conexão de processo G 1/4 interna

Confirme que a aplicação requer pressão relativa e que a pressão de operação está dentro da faixa nominal de 0–400 bar; considere também os limites de resistência à pressão informados na ficha.
Verifique a compatibilidade do fluido com os materiais em contato: aço inoxidável 1.4305, cerâmica e FKM. Para gases acima de 25 bar, consulte o fabricante sobre a versão sob encomenda.
Confira a rosca de processo G 1/4 interna e a contraparte mecânica, incluindo os requisitos de vedação do sistema.
Instale o transmissor sem exceder as condições de pressão e temperatura especificadas; a ficha não informa torque de aperto, portanto consulte o datasheet ou o fabricante para esse dado.
Conecte o conector M12 A-coded de 4 contatos a uma alimentação de 9,6–32 V DC e a uma entrada compatível com sinal de 4–20 mA; confirme a pinagem no datasheet.
Após a montagem, verifique alimentação, continuidade do sinal e leitura da entrada analógica em condições controladas, antes de liberar o processo.

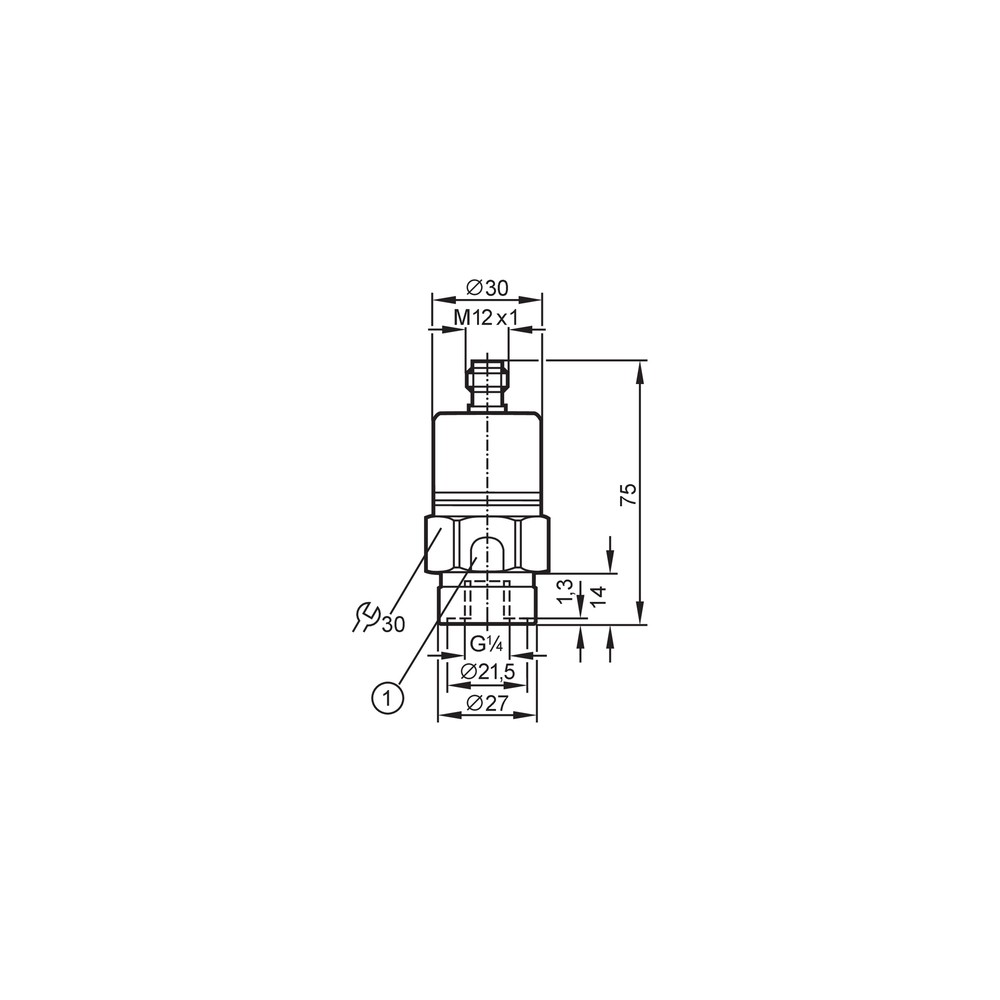

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador permanece em zero ou indica circuito aberto.	Ausência de alimentação, conexão M12 incompleta ou circuito de corrente interrompido.	Meça a alimentação no circuito e confira o encaixe e a pinagem do conector no datasheet; verifique a continuidade da malha de 4–20 mA.
O sinal fica saturado ou a leitura não acompanha a pressão aplicada.	Carga do circuito acima do limite permitido, alimentação fora da faixa ou incompatibilidade entre a entrada e o sinal de corrente.	Confirme alimentação de 9,6–32 V DC, entrada configurada para 4–20 mA e carga dentro do limite especificado para a tensão de operação.
A leitura apresenta desvio em relação à pressão esperada.	Pressão aplicada fora da faixa nominal, referência do sistema incompatível com pressão relativa ou condição térmica diferente da especificada.	Compare a pressão com instrumento de referência, confirme que o sistema requer pressão relativa e verifique temperatura ambiente e do fluido contra as faixas da ficha.
Há vazamento na conexão de processo.	Rosca da contraparte incompatível, vedação inadequada ou montagem incorreta.	Despressurize o sistema e inspecione a correspondência da rosca G 1/4 interna, a vedação e o estado das superfícies; consulte o fabricante para torque e método de montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PA3020 em português (Datasheet) Desenho em escala PA3020 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PA3020 e para que tipo de aplicação serve?

É um transmissor de pressão relativa com célula cerâmica, destinado a aplicações industriais e ferroviárias. Converte a pressão em sinal analógico de corrente de 4–20 mA.

O que acompanha o produto?

A ficha informa uma unidade por embalagem e não lista acessórios inclusos. Confirme com o fornecedor o conteúdo da embalagem para o canal de compra.

O PA3020 funciona com qualquer entrada analógica?

Não: a entrada precisa aceitar sinal de corrente de 4–20 mA, e o circuito deve respeitar a carga máxima especificada. A alimentação do transmissor deve estar entre 9,6 e 32 V DC.

Posso usar este transmissor para pressão absoluta?

Não conforme a especificação disponível: o PA3020 é indicado para pressão relativa. Para pressão absoluta, selecione um modelo cuja ficha declare esse tipo de medição.

Ele pode medir gás acima de 25 bar?

A ficha condiciona o uso com fluidos gasosos acima de 25 bar a fornecimento sob encomenda. Confirme essa configuração com o fabricante antes de especificar o produto.

O sinal está em 4 mA ou não muda; o que devo verificar antes de trocar?

Verifique primeiro a alimentação, a continuidade do circuito e a configuração da entrada para 4–20 mA. Confirme também a pinagem M12 no datasheet e se a carga está dentro do limite permitido.

A leitura está instável ou diferente da pressão do processo; qual é o primeiro diagnóstico?

Compare a leitura com uma referência de pressão e confirme que o processo exige medição relativa. Verifique também se a pressão e a temperatura estão dentro das condições especificadas.

Devo comprar o transmissor sozinho ou preciso de um kit?

A ficha lista uma unidade por embalagem e não especifica um kit ou acessórios inclusos. Confira se o sistema já dispõe da contraparte G 1/4, do cabo M12 e da entrada analógica compatível.

Quando escolher o PA3020 em vez de outro transmissor?

Escolha-o quando a aplicação exigir pressão relativa até 400 bar, saída 4–20 mA e conexão G 1/4 interna. Se precisar de pressão absoluta ou diferencial, outra conexão ou outro sinal, procure uma versão cuja ficha atenda a esses requisitos.

Que cuidados devo ter na instalação elétrica?

Use alimentação de 9,6–32 V DC e entrada de corrente 4–20 mA, respeitando a carga máxima indicada. Confirme a pinagem do M12 no datasheet antes de energizar, pois a ficha resumida não identifica a função de cada contato.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência do ambiente, conforme o tipo de pressão especificado para o transmissor. (Ref.: tipo de pressão: pressão relativa)

Célula de medição cerâmica

Elemento sensor cerâmico usado para medir a pressão aplicada ao transmissor. (Ref.: tecnologia de medição: célula de cerâmica)

Sinal 4–20 mA

Saída analógica de corrente usada para transmitir a medição a uma entrada compatível. (Ref.: corrente da saída analógica: 4...20 mA)

Rosca G 1/4 interna

Conexão mecânica de processo com rosca interna no padrão G, conforme especificação do produto. (Ref.: conexão de processo: G 1/4, rosca interna)

IP 68 / IP 69K

Graus de proteção declarados para o invólucro; as condições específicas de ensaio e instalação devem ser consultadas na documentação do fabricante. (Ref.: grau de proteção: IP 68; IP 69K)
