- Referência do fabricante: OY096S
- EAN: 4021179243926
- NCM do produto: 85365090
Destaques do Produto
Altura de proteção...mais
Saiba mais sobre: "OY096S IFM - Cortina de Luz de Segurança IFM Prevenção de Acesso 910mm 90mm IP67"
Destaques do Produto
Altura de proteção
910 mm
Resolução
90 mm
Tensão
24 V DC
Conexão
M12
Grau de Proteção
IP67
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

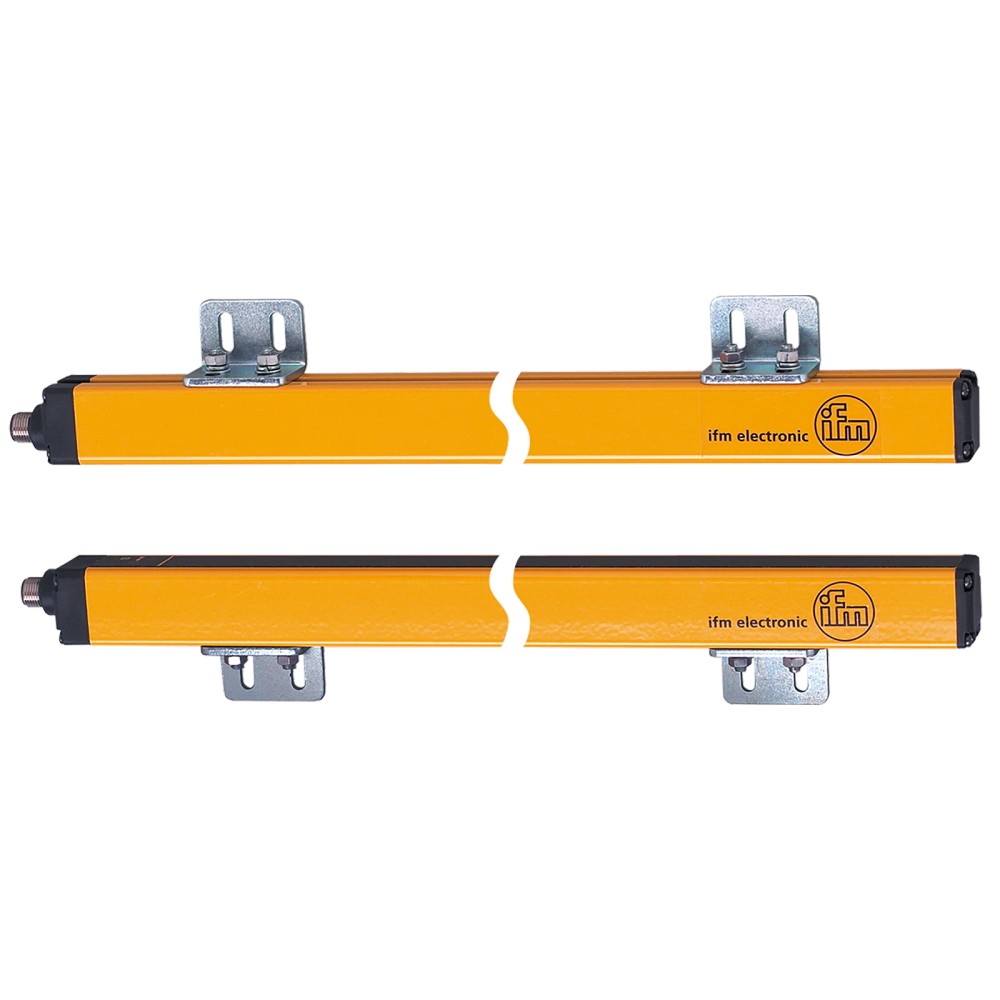

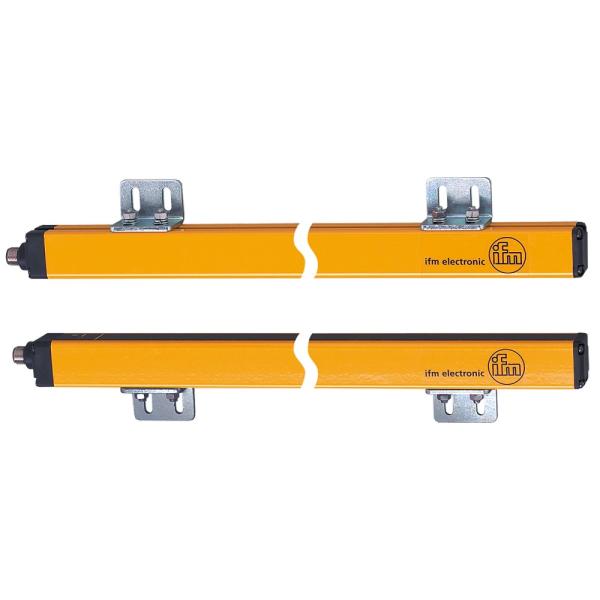

Sobre o OY096S IFM - Cortina de Luz de Segurança 910mm 90mm IP67
A cortina de luz de segurança OY096S da IFM é um dispositivo de prevenção de acesso para aplicações industriais. Com campo de proteção de 910 mm e resolução de 90 mm, é indicada para monitoramento de zona e corpo. O produto opera com saídas OSSD PNP a 24V e possui grau de proteção IP67 para ambientes exigentes.
PRINCIPAIS ESPECIFICAÇÕES
| Fabricante | IFM Electronic |
| SKU | OY096S |
| Altura de Proteção | 910 mm |
| Resolução | 90 mm |
| Grau de Proteção | IP65, IP67 |
| Tensão | 24 V DC |
| Saída | 2 x OSSD (PNP) |
| Tempo de Resposta | 5 ms |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Prevenção de acesso de corpo ou partes do corpo
- Áreas industriais com exigência de proteção contra poeira e jatos de água (IP67)
- Sistemas de automação industrial que operam com tensão 24 V DC
⚠ Considere outro se precisa de:
- Aplicações de detecção de dedos (resolução insuficiente)
- Ambientes com interferência infravermelha externa intensa sem blindagem óptica
- Máquinas com tempos de parada superiores à segurança oferecida pela categoria do sistema
APLICAÇÕES E USO
- Prevenção de acesso de corpo em áreas delimitadas
- Segurança industrial em células robóticas de baixa velocidade
- Monitoramento de zona de perigo onde a detecção de dedos não é exigida
COMO ESCOLHER
Antes de comprar o OY096S IFM - Cortina de Luz de Segurança 910mm 90mm IP67, verifique estes pontos:
Quando escolher a OY096S
Escolha este modelo quando a aplicação exigir a detecção de corpo inteiro ou grandes partes do corpo (como torso), onde a resolução de 90 mm é suficiente e o ambiente exige proteção contra jatos de água (IP67).
Quando buscar alternativas
Busque alternativas se a norma de segurança exigir detecção de dedos (resolução < 14 mm) ou detecção de mãos (resolução < 30 mm), situações em que este sensor de 90 mm não é tecnicamente adequado.
ESPECIFICAÇÕES TÉCNICAS
| Dimensões e Detecção | ||
|---|---|---|
| Altura do campo de proteção | 910 mm | Dimensão efetiva monitorada |
| Resolução | 90 mm | Capacidade mínima de detecção |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 24 V DC | Tensão nominal de trabalho |
| Função elétrica | PNP | Configuração da saída |
| Capacidade de carga OSSD | 400 mA | Corrente máxima por saída |
| Condições Ambientais | ||
|---|---|---|
| Grau de proteção | IP 65, IP 67 | Proteção contra poeira e água |
| Temperatura ambiente | -10...55 °C | Faixa de operação |
| Segurança e Desempenho | ||
|---|---|---|
| Norma de segurança | IEC 62061 SILcl 1 | Certificação de segurança |
| Tempo de resposta | 5 ms | Velocidade de comutação |
COMPATIBILIDADE
Comunicação
• Saídas OSSD (Output Signal Switching Device) 24V PNP
Conexões
Elétrica
Conector M12 (Transmissor 5 pinos, Receptor 8 pinos)
Processo
Montagem via suportes e porcas em T
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Proteção de acesso ao corpo (Resolução 90mm) | ✓ | A resolução de 90 mm é projetada especificamente para detecção de corpo humano em conformidade com normas de segurança. |
| Proteção de mãos (Resolução exigida < 30mm) | ✗ | A resolução de 90 mm é muito grande para detectar mãos, permitindo que elas passem pelos feixes. |
| Ambientes com umidade ou jatos de água | ✓ | O grau de proteção IP67 garante a vedação necessária contra água. |
INSTALAÇÃO
Como instalar o OY096S IFM - Cortina de Luz de Segurança 910mm 90mm IP67
- Fixar os suportes de montagem na estrutura da máquina utilizando as porcas em T inclusas.
- Instalar o transmissor e o receptor em paralelo, garantindo o alinhamento visual.
- Conectar o cabo M12 de 5 pinos ao transmissor.
- Conectar o cabo M12 de 8 pinos ao receptor.
- Verificar o alinhamento através dos LEDs indicadores de status no receptor.
- Realizar o teste de segurança funcional interrompendo o feixe e verificando o desligamento imediato das saídas OSSD.
ACESSÓRIOS
- Suporte de montagem (4 unidades)
- Porcas em T (4 unidades)
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sistema entra em estado de erro intermitente | Alinhamento incorreto ou vibração excessiva | Verificar a estabilidade mecânica dos suportes e o status dos LEDs no receptor |
| LEDs não acendem ou sistema não liga | Cabos danificados ou conexões frouxas | Checar integridade física do cabo M12 e reaperto do conector |
| Saídas OSSD não ativam (estado seguro mantido) | Obstrução permanente do campo | Limpar a lente do transmissor e do receptor e verificar se há objetos no caminho |
| Comportamento instável do sistema | Tensão de operação fora da faixa (20% tolerância) | Medir a tensão no terminal M12 com multímetro durante a carga |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é a cortina de luz OY096S?
A OY096S é uma cortina de luz de segurança de feixe infravermelho, projetada para a prevenção de acesso de corpo ou partes do corpo em áreas de perigo industrial.
Quais são as principais características técnicas deste modelo?
Esta cortina possui uma altura de campo de proteção de 910 mm, resolução de 90 mm e grau de proteção IP65/IP67.
Posso usar este sensor para proteção de dedos?
Não, este modelo possui resolução de 90 mm, sendo adequado para detecção de corpo e não para proteção de dedos (que exigem resoluções menores, geralmente 14 mm).
Em quais máquinas a instalação não é recomendada?
Não deve ser aplicada em prensas de alta velocidade ou máquinas que exijam tempos de parada extremamente curtos que superem a capacidade de resposta de 5 ms do equipamento.
O equipamento parou de funcionar e a máquina não liga, o que verificar?
Verifique se há obstrução no feixe (LEDs indicarão falha) ou desalinhamento mecânico. Teste a continuidade do cabo M12 conectado.
Por que a cortina de luz causa paradas intermitentes?
O sintoma geralmente é a máquina parando intermitentemente. A causa provável é desalinhamento ou vibração excessiva, verificável pela oscilação dos LEDs de status.
O que vem incluído na embalagem do produto?
O kit inclui o dispositivo, suporte de montagem e porcas em T para fixação, conforme descrito no material de fornecimento.
Qual a diferença de aplicação entre este modelo e modelos de menor resolução?
Esta cortina é ideal para áreas de proteção de corpo onde a resolução de 90 mm é suficiente e a robustez IP67 é necessária para o ambiente.
Como garantir o alinhamento correto durante a instalação?

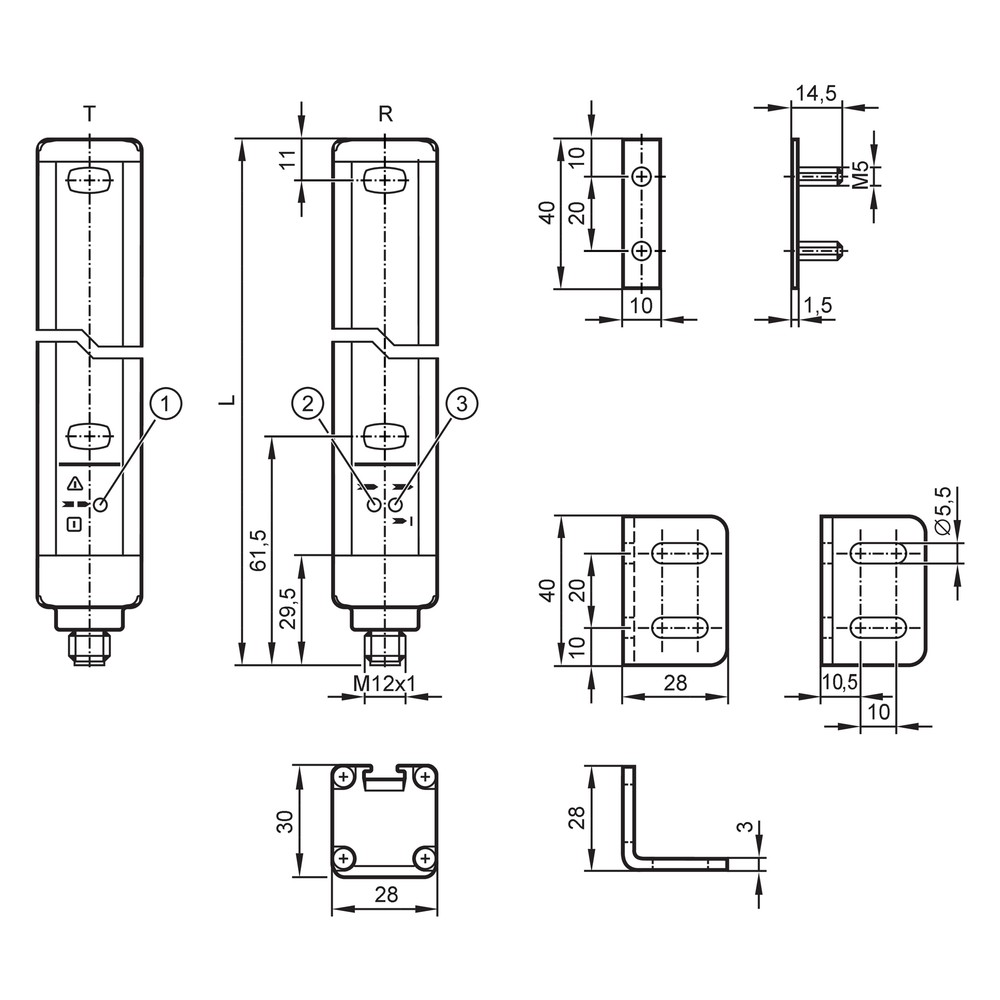

O alinhamento correto deve ser realizado fixando os suportes conforme o desenho dimensional, garantindo que o transmissor e receptor estejam perfeitamente paralelos.
Qual a procedência deste material?
O equipamento é faturado e entregue diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência industrial do fabricante.
GLOSSÁRIO TÉCNICO
OSSD
Output Signal Switching Device. Saídas de segurança que comutam para o estado DESLIGADO quando a cortina é interrompida (Ref.: Número de saídas OSSD: 2).
Resolução
O menor diâmetro de um objeto que, ao interromper o feixe, garante o desligamento do sistema (Ref.: Resolução 90 mm).
SILcl 1
Safety Integrity Level. Nível de integridade de segurança definido pela norma IEC 62061 (Ref.: Norma de segurança IEC 62061).
PNP
Tipo de saída elétrica onde a carga é comutada para o positivo da alimentação (Ref.: Função elétrica PNP).
Campo de Proteção
Área espacial monitorada pela cortina de luz onde a presença é detectada (Ref.: Altura do campo de proteção 910 mm).
