Cortina de Luz de Segurança IFM OY046S

Pré-visualizar: OY046S IFM - Cortina de Luz de Segurança Proteção de Acesso 910mm 30mm PNP

OY046S IFM - Cortina de Luz de Segurança Proteção de Acesso 910mm 30mm PNP

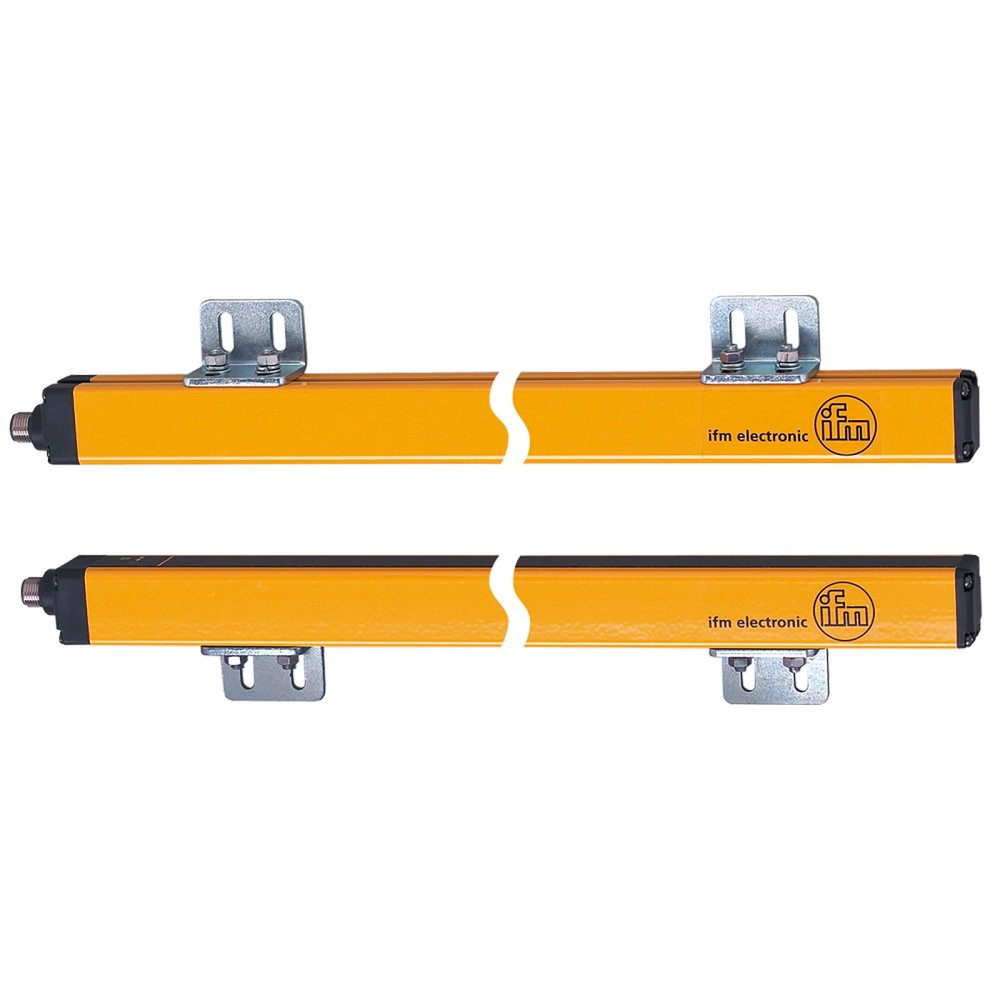

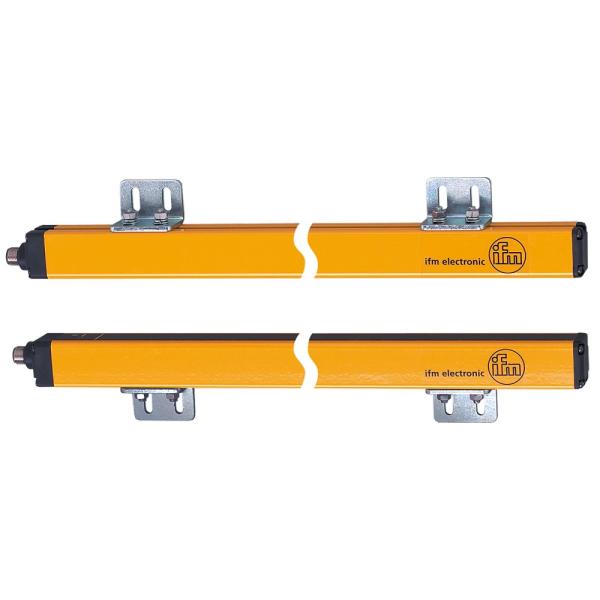

Imagem meramente ilustrativa

R$ 27.887,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OY046S
EAN: 4021179243438
NCM do produto: 85365090

Destaques do Produto Altura de Proteção...mais

Fechar menu

Saiba mais sobre: "OY046S IFM - Cortina de Luz de Segurança Proteção de Acesso 910mm 30mm PNP"

Destaques do Produto

Altura de Proteção

910 mm

Resolução de Detecção

30 mm

Saída Elétrica

PNP

Grau de Proteção

IP65 / IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OY046S IFM - Cortina de Luz de Segurança Proteção de Acesso 910mm 30mm PNP

A Cortina de Luz de Segurança OY046S é um componente de automação voltado para a proteção de acesso em áreas de risco industrial. Com altura de campo de 910 mm e resolução de 30 mm, o dispositivo atua na interrupção segura dos ciclos da máquina via saídas PNP ao detectar mãos. Sua construção robusta com proteção IP65/IP67 assegura operação confiável em ambientes fabris sujeitos a poeira e umidade.

PRINCIPAIS ESPECIFICAÇÕES

Altura do campo	910 mm
Resolução	30 mm
Tempo de resposta	12 ms
Tipo de luz	Infravermelha
Grau de Proteção	IP65 / IP67
Tensão Operação	24 V DC
Saídas OSSD	2
Norma	IEC 61496-1

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Proteção de acesso para mãos em prensas industriais
Monitoramento de zonas de perigo em esteiras transportadoras
Linhas de montagem automatizadas com alta frequência de interação
Proteção de acesso em estações de trabalho robóticas

⚠ Considere outro se precisa de:

Ambientes com vapores ou gases explosivos (não classificado como ATEX)
Aplicação de detecção de dedos (exige resolução de 14mm)
Instalação sem suporte de montagem antivibratório em máquinas com alta vibração
Distâncias de operação superiores a 12 metros

APLICAÇÕES E USO

Proteção de mãos em prensas pneumáticas e hidráulicas
Monitoramento de acesso em áreas de montagem robotizada
Segurança em esteiras de transporte e triagem
Segurança em células de manufatura automatizada

COMO ESCOLHER

Antes de comprar o OY046S IFM - Cortina de Luz de Segurança Proteção de Acesso 910mm 30mm PNP, verifique estes pontos:

Escolha pela Resolução

Selecione a resolução de 30 mm para detecção de mãos. Para detecção de dedos ou objetos menores (até 14 mm), busque modelos com resolução superior.

Verificação de Altura

O campo de 910 mm cobre áreas médias de acesso. Certifique-se de que esta medida atende à altura total do risco a ser protegido.

ESPECIFICAÇÕES TÉCNICAS

Dados de Detecção
Altura do campo de proteção	910 mm	Dimensão efetiva de monitoramento vertical.
Resolução	30 mm	Capacidade de detecção para mãos.

Dados Elétricos
Tensão de operação	24 V DC	Alimentação nominal requerida.
Função elétrica	PNP	Lógica de comutação das saídas.
Consumo de corrente (Receptor)	83 mA	Consumo máximo sob carga operacional.
Consumo de corrente (Transmissor)	42 mA	Consumo nominal de alimentação.

Condições Ambientais
Grau de proteção	IP65, IP67	Proteção contra poeira e jatos de água/imersão.
Temperatura ambiente	-10...55 °C	Intervalo de operação segura.
Resistência a choques	IEC 61496-1	Norma de referência para robustez.

COMPATIBILIDADE

Comunicação

• N/A (Segurança Hardwired)

Conexões

Elétrica Conector M12 (codificação A); receptor 8 pinos, transmissor 5 pinos.

Processo Suportes de montagem inclusos para perfis estruturais de alumínio.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Proteção de acesso com mãos	✓	Resolução de 30 mm atende a normas de segurança para detecção de mãos.
Detecção de dedos	✗	Resolução de 30 mm é insuficiente; requer resolução de 14 mm.
Ambientes com lavagem industrial (IP67)	✓	Grau de proteção IP67 permite resistência a jatos de água.

INSTALAÇÃO

Como instalar o OY046S IFM - Cortina de Luz de Segurança Proteção de Acesso 910mm 30mm PNP

Fixar os suportes de montagem na estrutura da máquina garantindo rigidez.
Posicionar transmissor e receptor em paralelo com o alinhamento visual inicial.
Conectar os cabos M12 (8 pinos para receptor, 5 pinos para transmissor).
Verificar o alinhamento através dos LEDs de status do receptor.
Conectar as saídas OSSD ao circuito de controle de segurança (Relé ou CLP).
Realizar teste de validação de segurança interrompendo o campo de luz para verificar a parada da máquina.

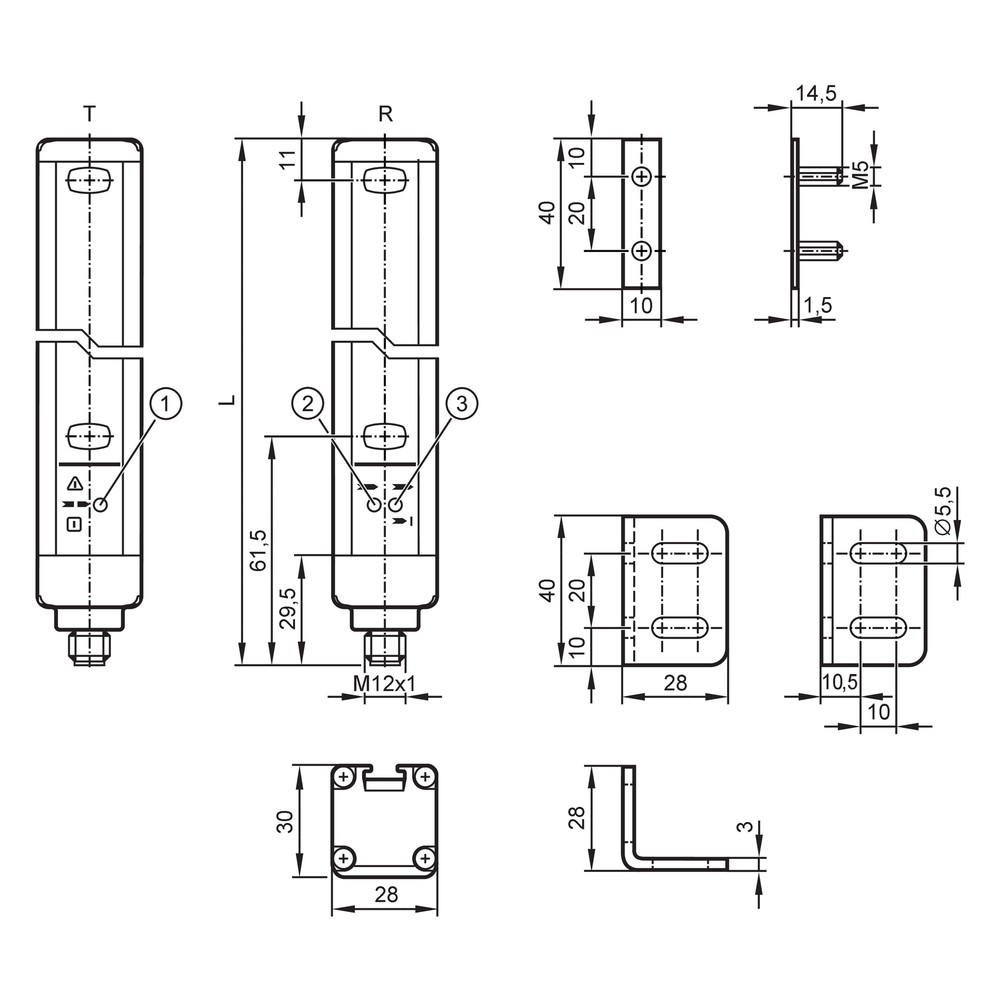

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Suporte de montagem (4 unidades)
Porcas em T (4 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo não comuta ou indica erro de alinhamento constante.	Desalinhamento físico ou mecânico entre o transmissor e o receptor.	Verificar se os indicadores LED no receptor estão estáveis e sem piscar.
As saídas não ligam mesmo com o campo livre.	Curto-circuito ou sobrecarga nas saídas OSSD.	Medir a tensão nas saídas e verificar integridade da fiação M12.
O dispositivo entra em estado de falha ou desliga intermitentemente.	Tensão de alimentação fora da faixa de 20% de tolerância.	Utilizar multímetro para garantir 24V DC estáveis no terminal de entrada.
Redução na distância de alcance ou detecção falsa.	Acúmulo de sujidade, poeira ou resíduos na lente frontal.	Inspecionar visualmente e limpar as lentes com pano não abrasivo.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico OY046S (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é e para que serve a cortina de luz OY046S?

A Cortina de Luz de Segurança OY046S é um dispositivo de proteção optoeletrônico de tipo 4, projetado para detectar a entrada de mãos em zonas de perigo de máquinas industriais, com altura de campo de proteção de 910 mm.

O que acompanha o produto na embalagem?

O conjunto inclui o par transmissor e receptor, quatro suportes de montagem e quatro porcas em T para fixação, conforme especificado na ficha técnica.

Este modelo é indicado para detecção de dedos?

Não, este modelo possui uma resolução de 30 mm, que é especificada para detecção de mãos. Para detecção de dedos, que requer resoluções menores (como 14 mm), este modelo é inadequado.

Existe alguma restrição de ambiente para este dispositivo?

Não deve ser utilizado em aplicações que exijam segurança contra explosões (atmosferas ATEX) ou em ambientes externos sem proteção adequada contra intempéries, conforme definido pela norma de aplicação.

Como diagnosticar falhas de funcionamento operacional?

O sintoma típico é a máquina não ligar ou parar constantemente. A causa provável é o desalinhamento dos feixes ópticos entre transmissor e receptor; verifique o LED de estado no receptor para confirmar o alinhamento.

O que fazer se as saídas de segurança não estiverem ativando?

Se os LEDs do receptor indicarem falha de OSSD, a causa pode ser um curto-circuito no cabo de saída ou sobrecarga na carga conectada. Verifique a continuidade da fiação e a corrente consumida pelos dispositivos conectados.

Devo escolher este modelo ou um scanner de segurança a laser?

Este modelo OY046S é uma solução integrada de barreira de luz. A escolha entre este modelo e um scanner a laser depende da área de detecção necessária: a cortina é fixa e linear, enquanto o scanner permite áreas de proteção flexíveis e bidimensionais.

Em quais casos de substituição este componente é recomendado?

Este equipamento é um componente de segurança de nível SIL 3 / PL e. Ele substitui chaves de segurança mecânicas em aplicações onde a velocidade de interrupção e a frequência de acesso do operador são altas.

Quais cuidados são fundamentais na instalação?

A instalação exige alinhamento rigoroso entre as faces ópticas transmissora e receptora. Certifique-se de que os cabos M12 estejam corretamente apertados e que o suporte de montagem esteja fixo em estrutura rígida para evitar vibrações.

Qual a procedência e suporte deste item?

A IFM é a fabricante e fornecedora deste produto. Todo o suporte técnico e a logística de entrega são geridos diretamente pela IFM ELECTRONIC LTDA, garantindo a rastreabilidade da peça.

GLOSSÁRIO TÉCNICO

OSSD

Output Signal Switching Device. Saídas semicondutoras de segurança que interrompem o circuito quando o campo de luz é interrompido. (Ref.: Número de saídas OSSD: 2)

PNP

Tipo de comutação de saída onde o sinal ativo é positivo (24V). (Ref.: Função elétrica: PNP)

BWS

Berührungslose Wirkende Schutzeinrichtung (Dispositivo de proteção optoeletrônico). Categoria 4 conforme IEC 61496-1. (Ref.: Tipo BWS: 4)

Resolução

Diâmetro mínimo de um objeto que, ao interromper o feixe, garante a parada da máquina. (Ref.: Resolução: 30 mm)

SIL 3

Safety Integrity Level 3. Nível de confiabilidade funcional requerido para sistemas de segurança de alta criticidade. (Ref.: Norma de segurança: IEC 62061 SILcl 3)
