Cortina de Luz de Segurança IFM OY043S

Pré-visualizar: OY043S IFM - Cortina de Luz de Segurança Proteção de Acesso 460mm 30mm PNP

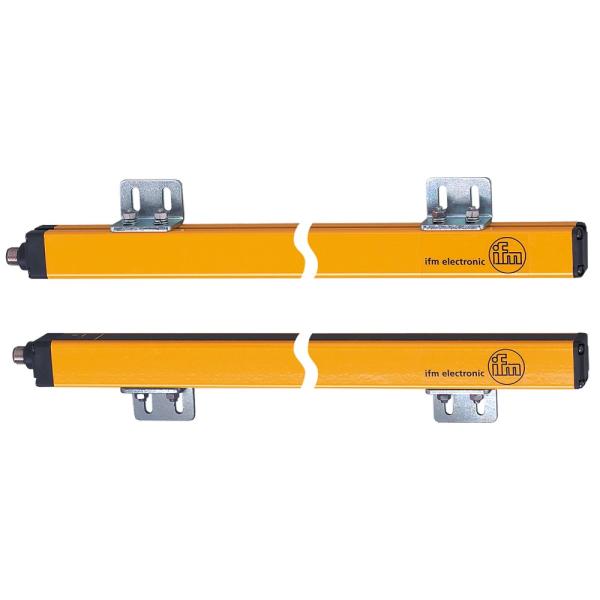

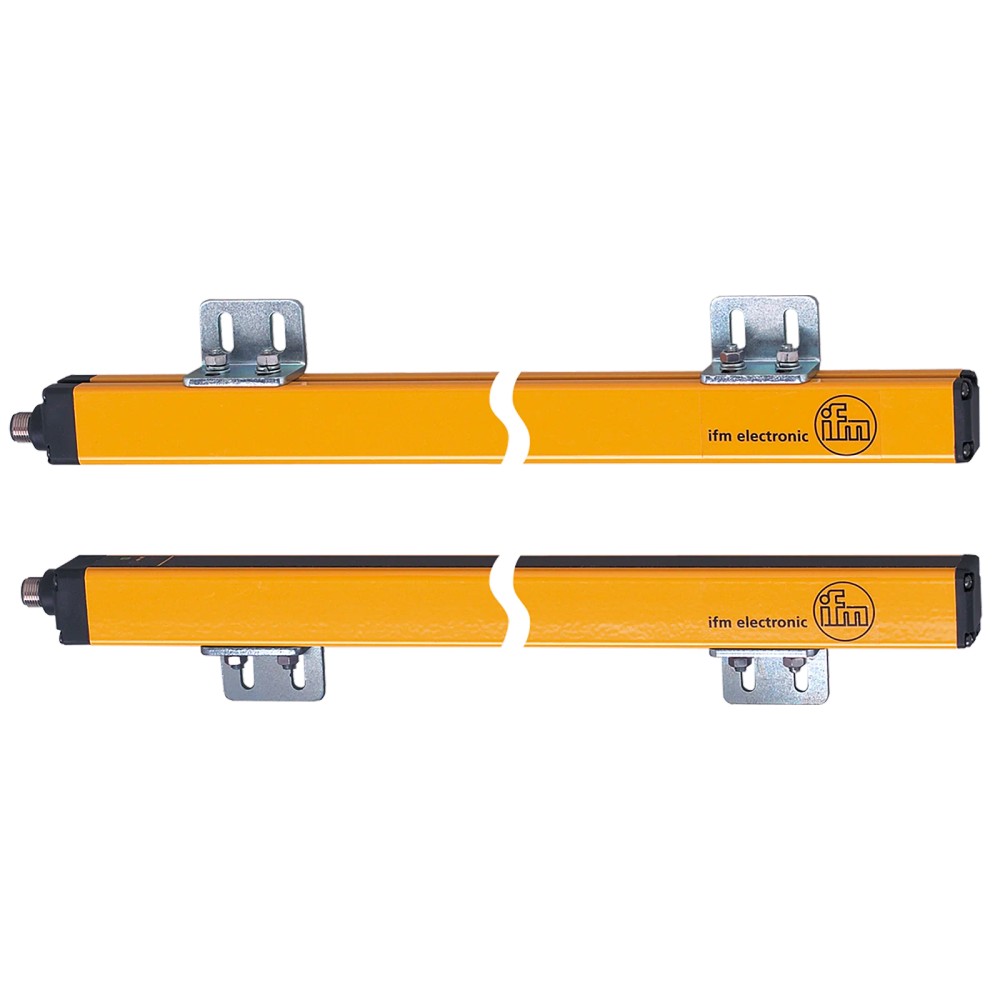

OY043S IFM - Cortina de Luz de Segurança Proteção de Acesso 460mm 30mm PNP

Imagem meramente ilustrativa

R$ 19.605,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OY043S
EAN: 4021179243407
NCM do produto: 85365090

Destaques do Produto Altura de Proteção...mais

Fechar menu

Saiba mais sobre: "OY043S IFM - Cortina de Luz de Segurança Proteção de Acesso 460mm 30mm PNP"

Destaques do Produto

Altura de Proteção

460 mm

Resolução

30 mm

Saídas OSSD

2 x PNP

Proteção IP

IP 65 / IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cortina de Luz de Segurança IFM OY043S - 460mm, Resolução 30mm, PNP

A cortina de luz de segurança OY043S é uma solução industrial robusta para proteção de acesso a máquinas. Com uma altura de campo de proteção de 460mm e resolução de 30mm, é ideal para detecção de mãos em zonas de risco. O dispositivo opera com tecnologia PNP e possui classificação SIL 3, garantindo alta confiabilidade na interrupção de circuitos de segurança.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	OY043S
Altura de Proteção	460 mm
Resolução	30 mm
Saída	PNP
Segurança	SIL 3 / PL e
Grau de Proteção	IP 65 / IP 67
Conexão	M12
Temperatura	-10...55 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Proteção de acesso para mãos em prensas e máquinas automáticas.
Monitoramento de zonas de perigo em linhas de montagem.
Aplicações de segurança industrial em ambientes internos (IP65/IP67).

⚠ Considere outro se precisa de:

Aplicações que exigem detecção de dedos (requer resolução < 30mm).
Ambientes com temperaturas operacionais fora da faixa de -10 a 55 °C.
Instalações onde o comprimento do cabo excede 100m.

APLICAÇÕES E USO

Proteção de acesso para mãos em máquinas operatrizes e prensas.
Delimitação de áreas de perigo em células robóticas de automação.
Sistemas de transporte automatizado com necessidade de interrupção segura.
Ambientes industriais internos que exigem grau de proteção IP65/IP67.

COMO ESCOLHER

Antes de comprar o Cortina de Luz de Segurança IFM OY043S - 460mm, Resolução 30mm, PNP, verifique estes pontos:

Escolha este modelo se

Necessita de proteção de acesso para mãos (resolução 30mm) com altura de monitoramento de 460mm, exigindo conformidade com SIL 3/PL e.

Busque outra opção se

A aplicação demanda detecção de dedos (resolução 14mm), a área de proteção é diferente de 460mm, ou se o ambiente exige proteção IP69K para lavagem de alta pressão.

ESPECIFICAÇÕES TÉCNICAS

Detecção
Altura do campo de proteção	460 mm	Dimensão efetiva de monitoramento.
Resolução	30 mm	Capacidade de detecção para mãos.

Dados Elétricos
Tensão de operação	24 V DC	Tensão nominal de alimentação.
Função elétrica	PNP	Tipo de comutação da saída.
Corrente por saída OSSD	400 mA	Capacidade de carga da saída.

Dados Mecânicos e Ambientais
Grau de proteção	IP 65, IP 67	Resistência a poeira e imersão temporária.
Materiais	Alumínio, PC	Composição do invólucro e visor frontal.
Temperatura ambiente	-10...55 °C	Limite de operação térmica.

Segurança
Norma de segurança	SIL 3, PL e	Nível de integridade de segurança.
Tipo BWS	4	Conformidade IEC 61496-1.

COMPATIBILIDADE

Comunicação

• Saídas binárias (OSSD)

Conexões

Elétrica Conector M12, codificação A.

Processo Montagem direta via suportes e porcas em T fornecidas.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção de mãos (proteção de acesso)	✓	Resolução de 30mm é adequada para detecção de mãos segundo normas de segurança.
Detecção de dedos	✗	Resolução de 30mm é insuficiente; requer cortina com resolução de 14mm.
Ambiente com jatos de água (lavagem industrial)	✓	Grau de proteção IP65/IP67 permite resistência a jatos de água e imersão temporária.

INSTALAÇÃO

Como instalar o Cortina de Luz de Segurança IFM OY043S - 460mm, Resolução 30mm, PNP

Verificar a distância mínima de segurança conforme normas técnicas.
Fixar os suportes de montagem nas faces laterais da máquina.
Posicionar transmissor e receptor garantindo alinhamento óptico frontal.
Realizar a conexão elétrica M12 conforme diagrama de pinos do manual.
Verificar o alinhamento através dos LEDs de diagnóstico (nível de recepção).
Testar a função de segurança bloqueando o campo com o objeto de teste.

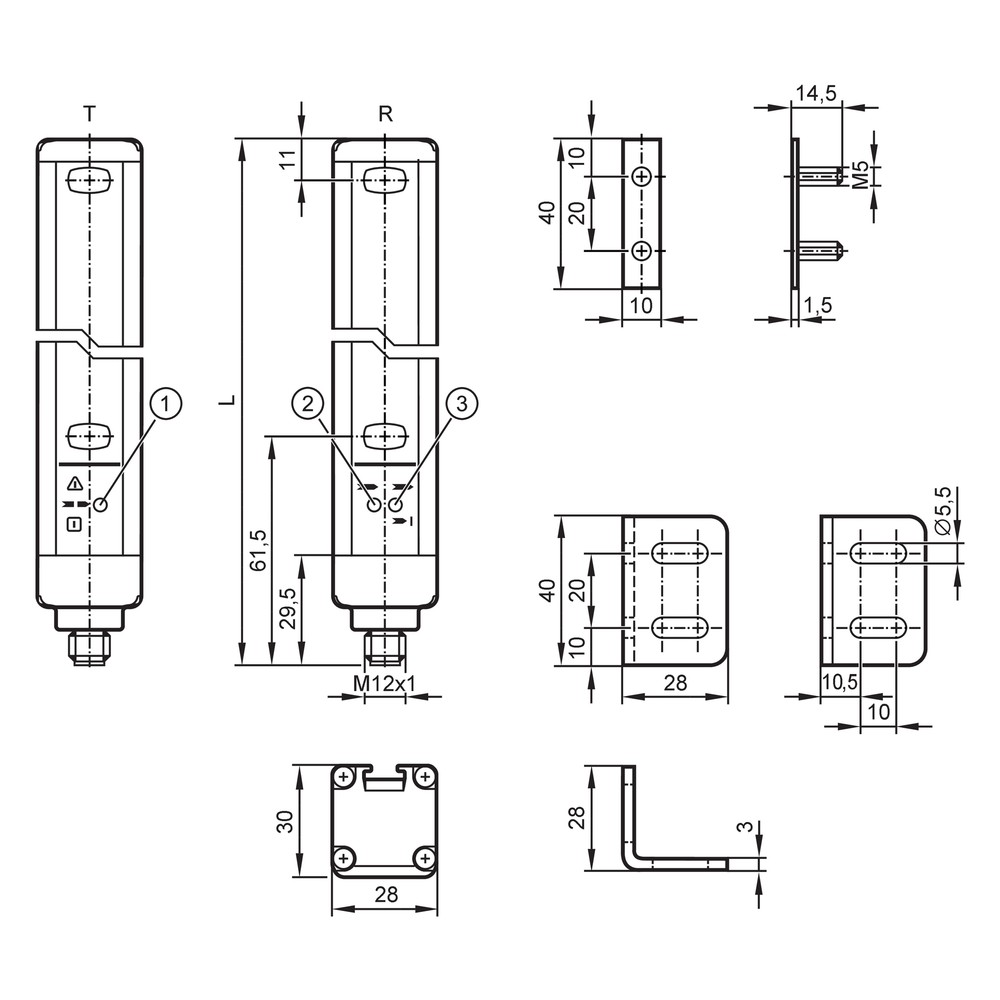

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Suporte de montagem (4 unidades)
Porcas em T (4 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de status indica erro ou ausência de sinal.	Desalinhamento físico dos perfis ou reflexões ópticas.	Verificar se os feixes estão obstruídos ou desalinhados; limpar o visor frontal.
O dispositivo não inicia ou apresenta instabilidade.	Queda de tensão ou comprimento do cabo acima de 100m.	Medir a tensão nos terminais M12; garantir que a distância de cabeamento seja <= 100m.
Saída OSSD entra em estado de erro (desligado).	Curto-circuito externo na carga conectada ao OSSD.	Desconectar a carga e verificar se o status da OSSD retorna ao estado de prontidão.
Comportamento instável ou falha interna do sensor.	Temperatura ambiente fora dos limites especificados (-10 a 55°C).	Monitorar a temperatura do gabinete onde o sensor está instalado.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico OY043S (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a cortina de luz OY043S e para que ela serve?

A OY043S é uma cortina de luz de segurança com resolução de 30mm, projetada para proteção de acesso das mãos em áreas perigosas, operando com saídas PNP e alcance de campo de 460mm.

Este equipamento atende às normas de segurança industrial SIL 3 e PL e?

Sim, ela possui classificação de segurança Tipo 4 (IEC 61496-1), SIL 3 (IEC 61508) e PL e (ISO 13849-1), atendendo aos requisitos para máquinas que exigem alta performance de segurança.

Posso usar este sensor para detecção de dedos?

Não, este modelo possui resolução de 30mm. Para detecção de dedos, que exige resolução de 14mm, deve-se buscar modelos com especificação de resolução inferior.

Esta cortina de luz serve para uma área de risco de 800mm?

Não, este modelo possui campo de proteção fixo de 460mm. Se a área de risco for maior ou menor, deve-se selecionar o modelo correspondente à altura necessária.

Por que a máquina para de funcionar intermitentemente sem obstrução?

O sintoma é o bloqueio da máquina sem obstrução física aparente. A causa provável é desalinhamento óptico entre transmissor e receptor; verifique o status dos LEDs de diagnóstico no receptor.

O sensor não ativa a saída OSSD após a energização, o que pode ser?

A causa comum é falha na saída OSSD ou erro de cablagem. Verifique se há curto-circuito na linha ou se o cabo M12 ultrapassou o limite de 100m, causando queda de tensão.

Devo usar esta cortina ou um scanner de segurança a laser?

Esta unidade é mais indicada para proteção de acesso corporal ou de mãos em células robóticas de tamanho médio, enquanto sistemas de laser scanner seriam preferíveis para áreas de proteção de piso complexas ou de formato irregular.

Este item vem como um kit completo ou devo comprar transmissor e receptor separadamente?

Este produto é vendido como um sistema completo (par transmissor e receptor) com suportes de montagem incluídos, pronto para integração em sistemas de comando de segurança.

Qual o cuidado mais importante na instalação mecânica?

A instalação exige alinhamento mecânico preciso dos perfis frente a frente. Use os suportes e porcas em T fornecidos, garantindo que o feixe infravermelho não sofra reflexões laterais que possam cegar o receptor.

Como funciona o fornecimento e a logística desta peça?

A logística, despacho e entrega são gerenciados diretamente pela IFM ELECTRONIC LTDA, garantindo a rastreabilidade e procedência do fabricante.

GLOSSÁRIO TÉCNICO

OSSD

Output Signal Switching Device. São as saídas de segurança que desligam a máquina em caso de detecção. (Ref.: Número de saídas OSSD: 2)

SIL 3

Safety Integrity Level 3. Nível de integridade de segurança, indicando alta confiabilidade contra falhas perigosas. (Ref.: IEC 62061 SIL 3)

PNP

Tipo de comutação de saída onde o sensor fornece uma tensão positiva (24V) ao ativar. (Ref.: Função elétrica PNP)

Resolução

Capacidade mínima de detecção do objeto entre os feixes. (Ref.: Resolução 30 mm)

PL e

Performance Level 'e' conforme ISO 13849-1, indicando o mais alto nível de desempenho de segurança. (Ref.: ISO 13849-1: 2015 categoria 4, PL e)
