Cortina de Luz de Segurança IFM OY039S

Pré-visualizar: OY039S IFM - Cortina de Luz de Segurança IFM Proteção de Acesso 1360mm 30mm IP67

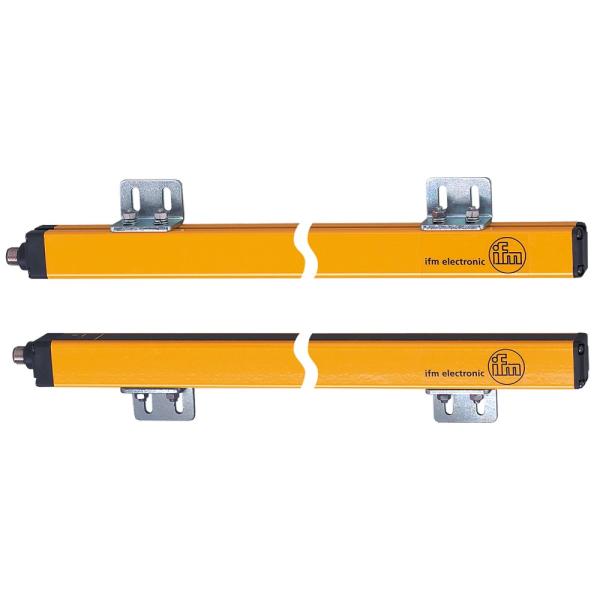

OY039S IFM - Cortina de Luz de Segurança IFM Proteção de Acesso 1360mm 30mm IP67

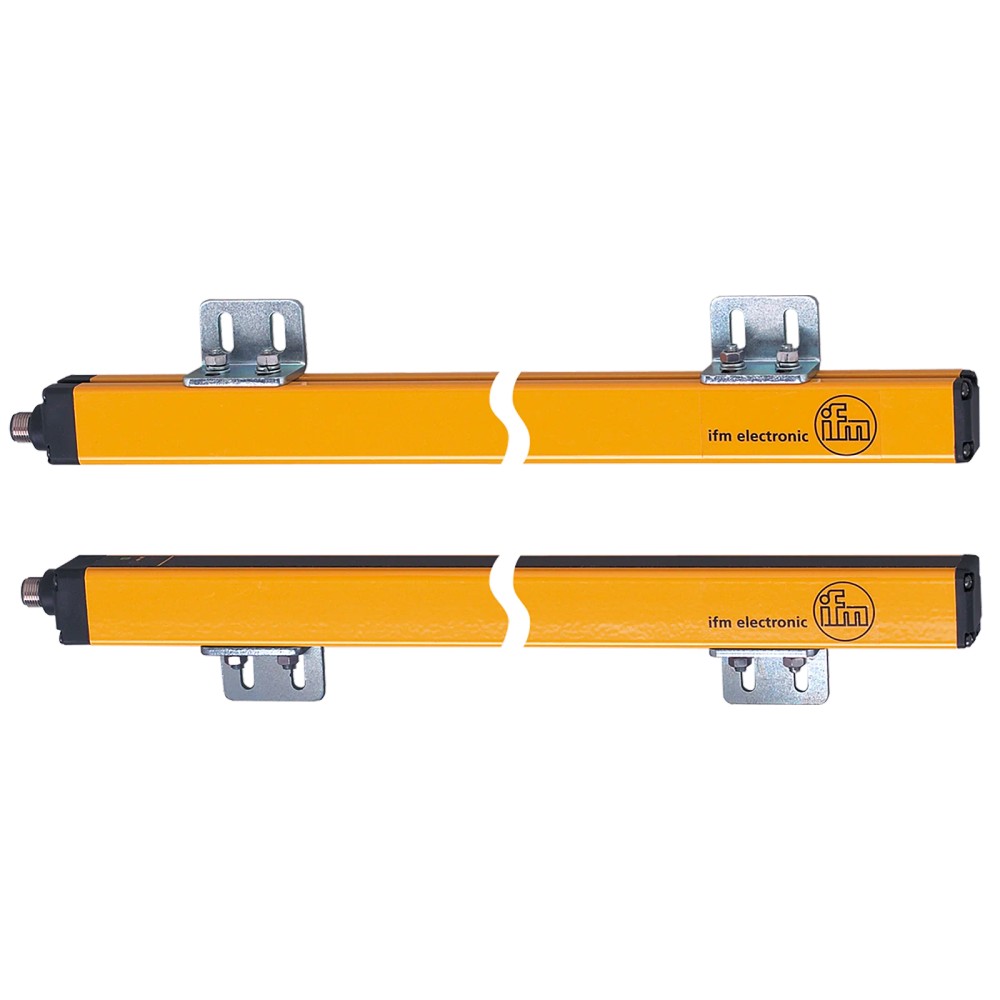

Imagem meramente ilustrativa

R$ 25.224,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OY039S
EAN: 4021179243360
NCM do produto: 85365090

Destaques do Produto Altura de Proteção...mais

Fechar menu

Saiba mais sobre: "OY039S IFM - Cortina de Luz de Segurança IFM Proteção de Acesso 1360mm 30mm IP67"

Destaques do Produto

Altura de Proteção

1360 mm

Resolução

30 mm

Grau de Proteção

IP67

Tensão

24 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cortina de Luz de Segurança IFM OY039S 1360mm 30mm IP67

A cortina de luz de segurança OY039S da IFM é um dispositivo optoeletrônico projetado para proteção de acesso de mãos. Com altura de campo de 1360 mm e resolução de 30 mm, ela garante conformidade com normas SIL 1 e PL c. O equipamento possui grau de proteção IP65/IP67, sendo adequado para ambientes industriais exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	OY039S
Resolução	30 mm
Altura de Proteção	1360 mm
Saídas OSSD	2
Grau de Proteção	IP67
Conexão	M12
Normas	IEC 62061

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas com necessidade de proteção de acesso de mãos
Ambientes industriais com exigência de vedação IP65/IP67
Máquinas que necessitam de segurança conforme SIL 1 / PL c

⚠ Considere outro se precisa de:

Ambientes com risco de explosão (sem certificação ATEX)
Aplicações que exigem detecção de dedos (requer resolução < 30mm)
Sistemas que demandam Nível de Performance SIL 3 ou PL e

APLICAÇÕES E USO

Proteção de acesso de mãos em áreas perigosas de máquinas e equipamentos industriais.
Integração em células de automação que exigem nível de segurança SIL 1/PL c.

COMO ESCOLHER

Antes de comprar o Cortina de Luz de Segurança IFM OY039S 1360mm 30mm IP67, verifique estes pontos:

Escolha este modelo se

Sua aplicação requer proteção para mãos (resolução 30mm), área de 1360mm e atende aos requisitos de segurança SIL 1/PL c.

Busque outra opção se

Necessitar de resolução superior (detecção de dedos) ou níveis de segurança mais restritivos como SIL 3/PL e.

ESPECIFICAÇÕES TÉCNICAS

Dados de Detecção
Altura do campo de proteção	1360 mm	Dimensão efetiva da área de proteção
Resolução	30 mm	Capacidade de detecção (mãos)

Dados Elétricos
Tensão de operação	24 V DC	Tensão nominal de alimentação
Consumo Receptor	83 mA	Corrente de operação
Saídas OSSD	2	Saídas de segurança

Condições Ambientais
Grau de proteção	IP 65, IP 67	Resistência a pó e água
Temperatura ambiente	-10...55 °C	Limites operacionais

COMPATIBILIDADE

Comunicação

• Binary OSSD

Conexões

Elétrica Conector M12 (8 pinos receptor, 5 pinos transmissor)

Processo Proteção de acesso de mãos

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Proteção de acesso de mãos	✓	Resolução de 30 mm é adequada para detecção de mãos conforme normas de segurança.
Ambiente com respingos de água (IP67)	✓	Classificação IP67 garante proteção contra imersão temporária e jatos d'água.
Ambiente ATEX (Explosivo)	✗	O produto não possui certificação para áreas com risco de explosão.

INSTALAÇÃO

Como instalar o Cortina de Luz de Segurança IFM OY039S 1360mm 30mm IP67

Fixe os suportes de montagem nas extremidades do campo de operação.
Posicione o transmissor e o receptor em perfeito alinhamento.
Conecte o cabo M12 no transmissor (5 pinos).
Conecte o cabo M12 no receptor (8 pinos).
Verifique se a tensão de alimentação é 24V DC.
Confirme o estado dos LEDs de diagnóstico para verificar o funcionamento do campo de luz.

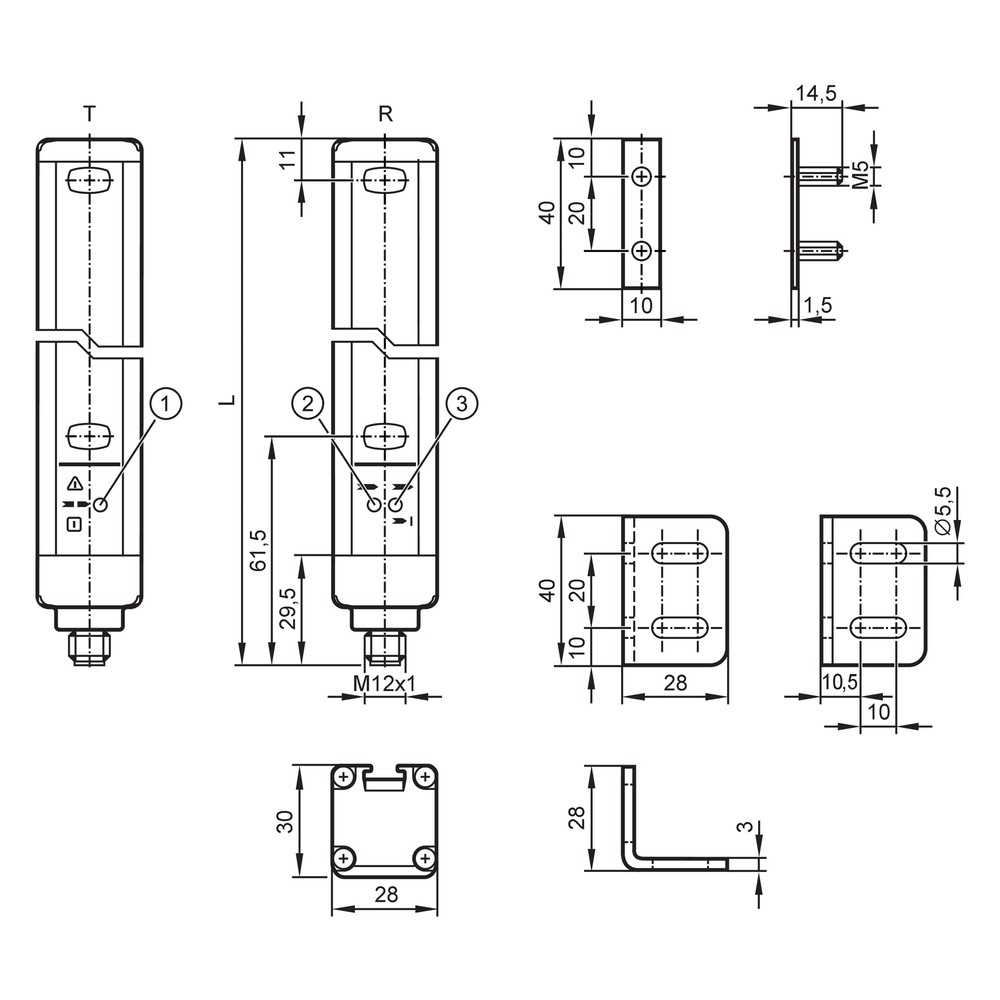

Desenho Dimensional

ACESSÓRIOS

6 Suportes de montagem
6 Porcas em T

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LEDs indicando erro ou falta de sinal	Alinhamento incorreto entre as barras	Verificar se transmissor e receptor estão paralelos e alinhados
Dispositivo não liga (sem LEDs)	Falha na fiação ou falta de alimentação 24V	Medir a tensão nos terminais do conector M12
Desligamentos intermitentes (falsos positivos)	Interferência luminosa externa ou vibração excessiva	Monitorar se o erro coincide com operações próximas ou luz solar direta
Saída não ativa ao desobstruir o campo	Curto-circuito ou sobrecarga na saída OSSD	Verificar a carga conectada e cabos quanto a danos

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico OY039S (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e para qual finalidade ele é indicado?

A cortina OY039S é um dispositivo de segurança optoeletrônico com resolução de 30 mm e 1360 mm de altura, indicado para proteger o acesso de mãos em áreas de risco.

O que acompanha o produto na embalagem?

O kit acompanha a cortina de luz, 6 suportes de montagem e 6 porcas em T para a fixação mecânica.

Para quais aplicações este produto não é indicado?

Este produto não é adequado para aplicações de detecção de dedos, que requerem resolução superior a 30 mm, nem para ambientes classificados como zona explosiva (ATEX).

Posso utilizar esta cortina em máquinas com requisitos de segurança SIL 3?

Não, este modelo é classificado para SIL 1 / PL c e não deve ser utilizado em máquinas que exijam níveis de performance SIL 3 ou PL e.

O que fazer se a cortina de luz indicar um erro de sinal?

O sintoma comum é o LED do receptor piscando em vermelho ou amarelo, indicando desalinhamento; verifique o alinhamento óptico entre transmissor e receptor.

Por que a cortina de luz não ativa o sinal de segurança?

Se o dispositivo não comuta, verifique se há obstrução no campo de proteção ou se as saídas OSSD não estão recebendo a tensão de 24V DC corretamente.

Devo escolher este modelo ou outra tecnologia de proteção?

Este modelo é uma solução integrada de barreira de luz de segurança. Alternativas dependem estritamente da resolução e altura de proteção exigidas pela análise de risco da sua máquina.

Como decidir entre modelos de cortinas de luz da IFM?

A escolha entre modelos diferentes de cortinas IFM deve ser baseada na altura do campo de proteção necessária e na resolução desejada (ex: proteção de corpo vs. mãos).

Quais cuidados tomar durante a instalação?

O alinhamento é crítico; utilize os suportes inclusos para garantir que transmissor e receptor estejam perfeitamente paralelos e no mesmo nível.

Como funciona a procedência e o suporte deste produto?

A IFM realiza o faturamento e a gestão logística diretamente, garantindo a procedência do material e o suporte técnico oficial.

GLOSSÁRIO TÉCNICO

OSSD

Output Signal Switching Device. Saídas de segurança que comutam para o estado DESLIGADO quando o campo de proteção é interrompido. (Ref.: Número de saídas OSSD: 2)

SIL

Safety Integrity Level. Medida de confiabilidade e desempenho de segurança. (Ref.: IEC 62061 SIL 1)

Performance Level. Nível de desempenho exigido para funções de segurança conforme ISO 13849-1. (Ref.: PL c)

Resolução

Diâmetro mínimo de um objeto detectado pela cortina de luz, determinando a capacidade de detecção. (Ref.: 30 mm)

BWS

Berührungslos Wirkende Schutzeinrichtung (Dispositivo de proteção optoeletrônico sem contato). (Ref.: Tipo BWS 2)
