Cortina de Luz de Segurança IFM OY001S

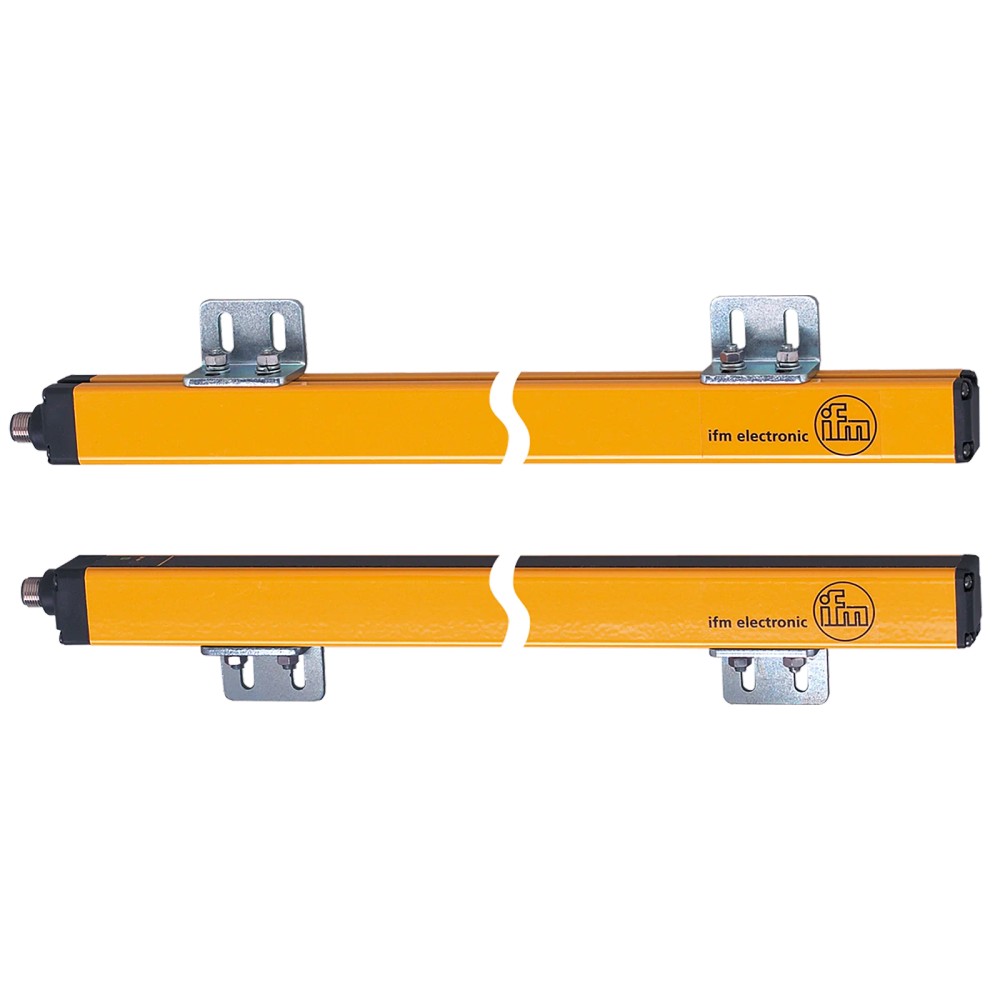

Pré-visualizar: OY001S IFM - Cortina de Luz de Segurança IFM Proteção de Dedos e Acesso 160mm 14mm IP67

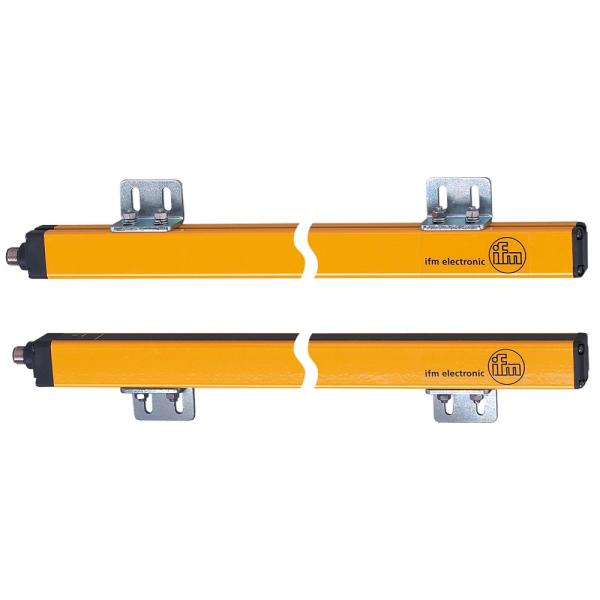

OY001S IFM - Cortina de Luz de Segurança IFM Proteção de Dedos e Acesso 160mm 14mm IP67

Imagem meramente ilustrativa

R$ 17.249,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: OY001S
EAN: 4021179256421
NCM do produto: 85365090

Destaques do Produto Altura do campo de proteção...mais

Fechar menu

Saiba mais sobre: "OY001S IFM - Cortina de Luz de Segurança IFM Proteção de Dedos e Acesso 160mm 14mm IP67"

Destaques do Produto

Altura do campo de proteção

160 mm

Resolução

14 mm

Tensão de operação

24 V DC

Alcance

0–3 m em potência baixa; 1–6 m em potência elevada

Conexões

Transmissor M12 de 5 contatos; receptor M12 de 8 contatos

Proteção e segurança

IP65/IP67; IEC 62061 SIL 3 informado pelo fabricante

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o OY001S IFM — Cortina de luz de segurança, campo de proteção de 160 mm, resolução de 14 mm, IP65/IP67

A OY001S é uma cortina de luz de segurança para prevenção de acesso e proteção de dedos em automação industrial. Possui campo de proteção de 160 mm e resolução de 14 mm. Opera em 24 V DC e oferece duas saídas OSSD, com classificação de segurança indicada pelo fabricante conforme IEC 62061 SIL 3.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cortina de luz de segurança
Função de proteção	Prevenção de acesso e proteção de dedos
Altura do campo de proteção	160 mm
Resolução	14 mm
Tensão de operação	24 V DC
Saídas de segurança	2 saídas OSSD
Alcance informado	0 a 3 m em potência luminosa baixa; 1 a 6 m em potência luminosa elevada
Grau de proteção	IP65 e IP67
Tempo de resposta	4 ms
Conexões elétricas	Transmissor: M12, 5 contatos; receptor: M12, 8 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial que requerem prevenção de acesso ou proteção de dedos, respeitando campo de proteção de 160 mm e resolução de 14 mm.
Instalações em que a distância entre transmissor e receptor esteja dentro do alcance informado para a potência luminosa selecionada.
Sistemas que possam alimentar o conjunto com 24 V DC e integrar as duas saídas OSSD conforme o projeto de segurança.

⚠ Considere outro se precisa de:

Não selecionar para aplicações que exijam resolução ou altura de campo diferentes sem confirmar a adequação com o fabricante.
Não presumir compatibilidade com entradas, controladores ou relés de segurança sem validar os requisitos das saídas OSSD e o esquema de ligação no datasheet.
Não utilizar fora da tensão de operação indicada de 24 V DC ou além dos limites de alcance especificados.

APLICAÇÕES E USO

Uso declarado: automação industrial para prevenção de acesso e proteção de dedos. A altura do campo de proteção é 160 mm e a resolução é 14 mm.
Instalação entre transmissor e receptor dentro do alcance especificado: 0 a 3 m em potência luminosa baixa ou 1 a 6 m em potência luminosa elevada.
Condições ambientais informadas: temperatura de -10 a 55 °C, umidade relativa máxima de 95 % e grau de proteção IP65/IP67; a adequação depende das condições reais de montagem e dos limites completos do fabricante.
A utilização em uma máquina ou célula específica depende da avaliação de risco, do projeto do circuito de segurança e da validação da interface OSSD. Essa aplicação específica não é confirmada apenas pelos dados resumidos da ficha.

COMO ESCOLHER

Antes de comprar o OY001S IFM — Cortina de luz de segurança, campo de proteção de 160 mm, resolução de 14 mm, IP65/IP67, verifique estes pontos:

Escolha a OY001S

Quando o projeto exigir cortina de luz para prevenção de acesso ou proteção de dedos, campo de proteção de 160 mm, resolução de 14 mm e a distância de operação estiver dentro da faixa especificada para a potência luminosa.

Verifique a aplicação antes de selecionar

Compare a altura e a resolução requeridas, o alcance, a alimentação de 24 V DC, as conexões M12 e a interface OSSD com o projeto. Se qualquer requisito não corresponder, consulte o datasheet e avalie outra configuração com o fabricante; a ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e função
Produto	Cortina de luz de segurança	Identificação do tipo de produto.
Marca	IFM / ifm electronic	Marca indicada nos dados do anúncio e do produto.
SKU	OY001S	Código do anúncio.
Part number de catálogo	OYA0160-14-4-06-P-1	Identificação apresentada nos dados do catálogo; confirmar correspondência ao pedir reposição.
GTIN	4021179256421	Identificador comercial informado.
Função de proteção	Prevenção de acesso e proteção de dedos	Funções declaradas na ficha.
Aplicação indicada	Automação industrial	Aplicação informada nos dados do produto.

Área de proteção e alcance
Altura do campo de proteção	160 mm	Dimensão ativa de proteção declarada.
Resolução (capacidade de detecção d)	14 mm	Resolução especificada para a detecção.
Largura da área de proteção, potência luminosa baixa	0...3 m	Faixa de alcance indicada para potência luminosa baixa.
Largura da área de proteção, potência luminosa elevada	1...6 m	Faixa de alcance indicada para potência luminosa elevada.
Tipo de luz	Luz infravermelha	Característica óptica informada.
Comprimento de onda	950 nm	Comprimento de onda informado na ficha.

Dados elétricos
Tensão de operação	24 V DC	Valor de alimentação nominal informado.
Tolerância da tensão de operação	20 %	Tolerância indicada pelo fabricante; consultar datasheet para interpretação e limites aplicáveis.
Classe de proteção elétrica	III	Classe declarada na ficha.
Consumo de corrente do transmissor	42 mA	Consumo informado para o transmissor.
Consumo de corrente do receptor	83 mA	Consumo informado para o receptor.
Proteção contra curto-circuitos	Sim	Recurso elétrico declarado.
Proteção contra inversão de polaridade	Sim	Recurso elétrico declarado.

Saídas de segurança
Número de saídas OSSD	2	Quantidade de saídas de segurança indicada.
Função elétrica	PNP	Tipo de saída informado.
Capacidade de corrente por saída OSSD	400 mA a 24 V	Capacidade indicada por saída; considerar as condições do datasheet e do circuito.

Conexões elétricas
Conexão do transmissor	1 x M12; codificação A; 5 contatos	Conexão elétrica informada para o transmissor.
Conexão do receptor	1 x M12; codificação A; 8 contatos	Conexão elétrica informada para o receptor.
Comprimento máximo do cabo do receptor	100 m	Valor informado para seção transversal do núcleo de 0,34 mm².

Tempos de reação
Tempo de resposta	4 ms	Tempo de resposta informado na ficha.
Retardo de prontidão	Menor que 2 s	Tempo indicado para prontidão.

Normas e parâmetros de segurança
Tipo BWS (IEC 61496-1)	Tipo 4	Classificação declarada segundo IEC 61496-1.
IEC 62061	SIL 3; também indicado como SILcl 3 nos dados do anúncio	Classificação de segurança informada; conferir a documentação oficial para a designação aplicável.
IEC 61508	SIL 3	Requisito de segurança indicado na ficha.
ISO 13849-1:2015	Categoria 4, PL e	Conformidade declarada nos dados do produto.
IEC 61496-1	Norma de referência informada para EMC, resistência a choques e vibrações	Referência apresentada na ficha; consultar datasheet para requisitos e ensaios específicos.
PFH	1,0E-08 1/h	Valor de probabilidade de falha perigosa por hora informado.
Vida útil TM (Mission Time)	175200 h	Valor de vida útil informado pelo fabricante.

Condições ambientais
Grau de proteção	IP65 e IP67	Graus declarados; observar condições de instalação e limites do fabricante.
Temperatura ambiente	-10...55 °C	Faixa de temperatura de operação informada.
Umidade relativa máxima	95 %	Limite informado na ficha.
Aplicação ambiental	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Descrição ambiental apresentada nos dados do produto; confirmar condições completas no datasheet.

Dados mecânicos e materiais
Dimensões	213 x 28 x 30 mm	Dimensões informadas para o produto.
Comprimento L	213 mm	Comprimento declarado.
Invólucro	Retangular; corpo metálico	Formato e descrição do corpo indicados nos dados do anúncio e catálogo.
Material do invólucro	Alumínio	Material informado na ficha do catálogo.
Material do protetor frontal	PC	Material informado na ficha do catálogo.
Cor	Amarelo e preto	Cor informada nos dados do anúncio.
Suportes de fixação	Aço galvanizado	Material dos suportes visíveis indicado no anúncio.
Peso	1270 g	Peso informado nos dados do catálogo.

Displays e elementos de operação
Indicadores LED	Amarelo, verde, vermelho, azul e laranja	Cores de LED informadas no catálogo.

Material incluído
Conteúdo informado	4 suportes de montagem; 4 porcas em T; porcas (quantidade não especificada)	A ficha lista esses itens; confirmar quantidades e conteúdo do fornecimento com o fabricante.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação industrial. O produto é especificado com duas saídas de segurança OSSD; validar a interface do controlador no projeto e no datasheet.

Conexões

Elétrica Alimentação especificada: 24 V DC. Transmissor: 1 conexão M12, codificação A, 5 contatos. Receptor: 1 conexão M12, codificação A, 8 contatos; o comprimento máximo de cabo indicado para o receptor é 100 m para seção transversal de 0,34 mm². Duas saídas OSSD, PNP; capacidade de corrente por saída informada como 400 mA a 24 V. Confirmar pinagem e esquema no datasheet antes da ligação.

Processo Não aplicável: trata-se de uma cortina de luz de segurança, sem conexão de processo para fluido ou tubulação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração em circuito de segurança que aceita duas saídas OSSD PNP e alimentação de 24 V DC	✓	Essas características estão informadas na ficha; devem ser verificadas contra os requisitos do controlador e do projeto de segurança.
Instalação com distância entre transmissor e receptor de até 3 m em potência luminosa baixa	✓	A faixa declarada para potência luminosa baixa é de 0 a 3 m.
Instalação com distância entre transmissor e receptor de 1 a 6 m em potência luminosa elevada	✓	A faixa declarada para potência luminosa elevada é de 1 a 6 m.
Aplicação que exige distância superior a 6 m	✗	A maior faixa informada na ficha é de 1 a 6 m em potência luminosa elevada.
Conexão direta a uma interface cuja compatibilidade com OSSD PNP não foi confirmada	✗	A ficha não declara compatibilidade com protocolos ou interfaces específicos além das saídas OSSD; verificar o projeto elétrico e o datasheet.

INSTALAÇÃO

Como instalar o OY001S IFM — Cortina de luz de segurança, campo de proteção de 160 mm, resolução de 14 mm, IP65/IP67

Confirme no projeto de segurança que a altura de 160 mm, a resolução de 14 mm e a distância de proteção atendem à aplicação.
Instale transmissor e receptor alinhados e opostos, usando os suportes de montagem e as porcas indicadas no conteúdo informado.
Mantenha a distância entre as unidades dentro da faixa correspondente à potência luminosa selecionada, conforme o datasheet.
Conecte o transmissor à conexão M12 de 5 contatos e o receptor à conexão M12 de 8 contatos; consulte a pinagem oficial antes de energizar.
Alimente o equipamento com 24 V DC e conecte as duas saídas OSSD ao sistema compatível, respeitando o esquema e os limites elétricos do fabricante.
Após a montagem, verifique os indicadores, o alinhamento e a resposta do circuito de segurança conforme o procedimento de validação da máquina e as instruções oficiais.

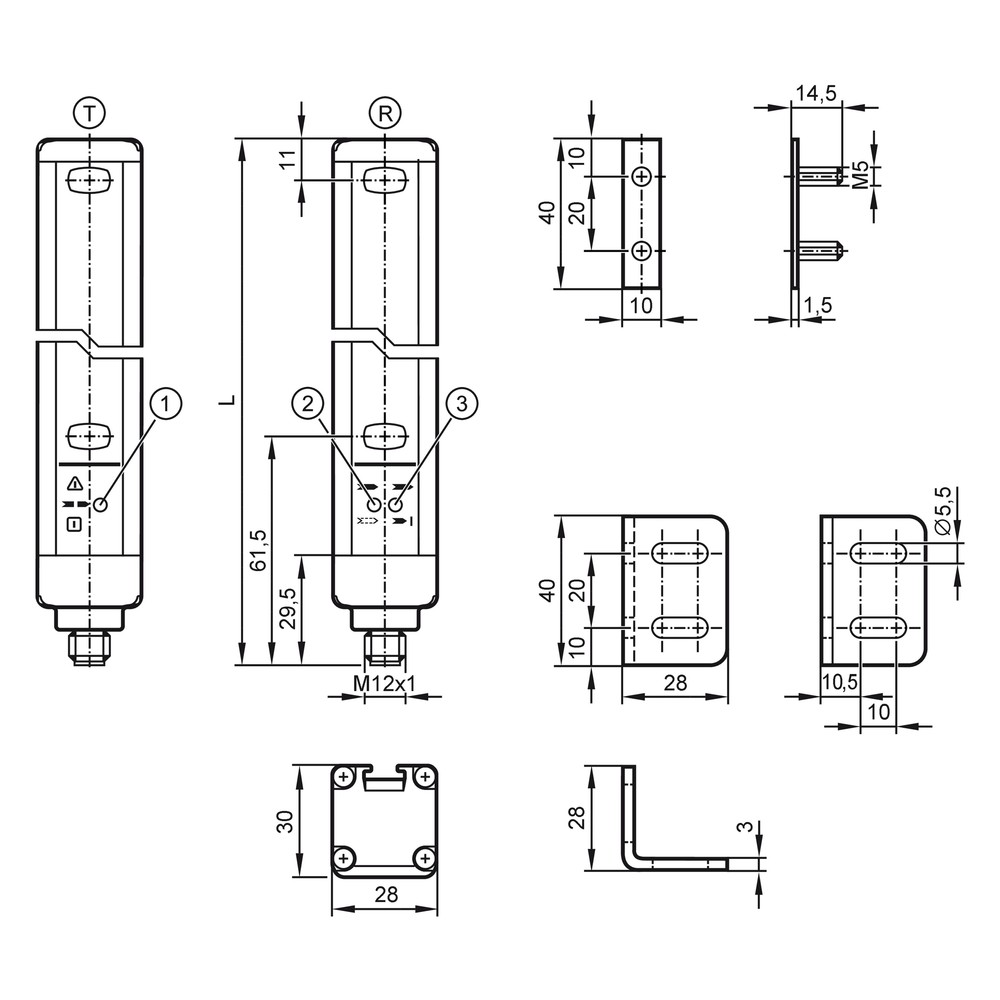

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

4 suportes de montagem
4 porcas em T
Porcas (quantidade não especificada na ficha)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A cortina não libera o sinal de segurança após a instalação.	Possível desalinhamento entre transmissor e receptor, obstrução do campo ou distância fora da faixa correspondente à potência luminosa.	Verifique se os feixes estão desobstruídos, confira o alinhamento e meça a distância entre as unidades em relação às faixas do datasheet.
O equipamento não inicializa ou os indicadores não apresentam o estado esperado.	Alimentação ausente, tensão fora do valor especificado ou conexão incorreta nos conectores M12.	Meça a alimentação no conector e confira a pinagem e a codificação das conexões no datasheet antes de substituir o equipamento.
O controlador não reconhece corretamente as saídas de segurança.	Incompatibilidade de interface ou ligação incorreta das saídas OSSD PNP ao circuito de segurança.	Confirme a compatibilidade do controlador com OSSD PNP, verifique as duas saídas e revise o esquema de ligação oficial.
Interrupções de funcionamento em ambiente industrial.	Condições ambientais ou instalação que não atendem aos limites especificados, ou interferência/obstrução do campo óptico.	Compare temperatura e umidade com os limites da ficha, verifique o estado do campo óptico e consulte o diagnóstico indicado no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados OY001S — português (Datasheet) Desenho em escala OY001S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a OY001S e para que serve?

É uma cortina de luz de segurança da IFM destinada à prevenção de acesso e à proteção de dedos em aplicações de automação industrial. A ficha especifica campo de proteção de 160 mm e resolução de 14 mm.

Quais são a alimentação e as saídas deste modelo?

A alimentação especificada é 24 V DC e o equipamento possui duas saídas de segurança OSSD do tipo PNP. Confirme a compatibilidade elétrica com o controlador antes da integração.

O que acompanha a cortina de luz?

A ficha lista quatro suportes de montagem, quatro porcas em T e porcas sem quantidade especificada. Confirme o conteúdo exato do fornecimento com o fornecedor.

Posso usar a OY001S para detectar objetos que exigem resolução diferente de 14 mm?

A ficha deste modelo informa resolução de 14 mm. Se o projeto exigir outra resolução, selecione uma configuração cuja especificação corresponda ao requisito e confirme-a com o fabricante.

Ela pode ser instalada a mais de 6 metros do receptor?

A ficha informa alcance máximo de 6 m em potência luminosa elevada e até 3 m em potência baixa. Não há alcance superior especificado para este produto.

A cortina está alinhada, mas o sinal não libera; o que devo verificar?

Verifique se há obstrução do campo óptico e se a distância está dentro da faixa para a potência selecionada. Depois, confira os indicadores e consulte o procedimento de diagnóstico do datasheet.

O controlador não recebe o sinal OSSD; devo trocar a cortina?

Antes da troca, confirme se a entrada do controlador aceita OSSD PNP, verifique alimentação e pinagem M12 e inspecione as duas saídas conforme o esquema oficial. Uma incompatibilidade de interface ou ligação incorreta também pode causar esse sintoma.

É melhor comprar a cortina completa ou apenas suportes e peças avulsas?

A ficha identifica a OY001S como cortina de luz e lista suportes e itens de fixação incluídos, mas não especifica um kit de reposição nem peças avulsas compatíveis. Para reposição parcial, confirme os códigos e a compatibilidade diretamente no catálogo IFM.

Como escolher entre potência luminosa baixa e elevada na instalação?

Use a faixa correspondente à distância entre transmissor e receptor: 0 a 3 m para potência baixa ou 1 a 6 m para potência elevada. Consulte o datasheet para a configuração e os critérios de montagem.

Há um vídeo de instalação ou uma garantia especificada para este produto?

A ficha fornecida não informa vídeo de instalação nem condições de garantia. Consulte o datasheet e o fornecedor para obter as instruções oficiais aplicáveis.

GLOSSÁRIO TÉCNICO

Resolução

Capacidade de detecção especificada para a cortina de luz; neste modelo, 14 mm. (Ref.: Resolução (capacidade de detecção d))

Campo de proteção

Área protegida pela cortina; a altura especificada para este produto é 160 mm. (Ref.: Altura do campo de proteção)

OSSD

Saída de comutação relacionada à segurança; a ficha informa duas saídas OSSD do tipo PNP. (Ref.: Número de saídas OSSD e Função elétrica)

Tipo BWS 4

Classificação declarada para o dispositivo de proteção optoeletrônico segundo IEC 61496-1. (Ref.: Tipo BWS (IEC 61496-1))

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de poeira e água, conforme condições definidas pela norma aplicável; a ficha declara IP65 e IP67. (Ref.: Grau de proteção)
